Dashboard的安装和基本使用

1.Dashboard简介：

Dashboard是Kubernetes的Web图形用户界面（GUI），它为用户提供了一个直观的方式来管理和监控Kubernetes集群。

2.实验基础和前置条件：

本实验以Kubernetes集群环境搭建与初始化-CSDN博客为基础和前置条件。

3.Dashboard的安装：

3.1安装Dashboard：

1.在C:\Windows\System32\drivers\etc目录下的host文件中添加以下配置。

复制代码

185.199.111.133    raw.githubusercontent.com

2.在master01主机中，通过以下命令下载Dashboard所需的默认配置文件。

复制代码

wget https://raw.githubusercontent.com/kubernetes/dashboard/v2.7.0/aio/deploy/recommended.yaml

注意，本实验下载的是支持Kubernetes的Dashboard 2.7.0。

如果无法下载，则通过官网下载然后使用Xftp上传软件包。

3.调整默认配置。如下所示，修改下载的recommended.yaml文件，在其中的Service定义部分增加Service类型的定义和节点端口的定义。

复制代码

kind: Service
apiVersion: v1
metadata:
  labels:
    k8s-app: kubernetes-dashboard
  name: kubernetes-dashboard
  namespace: kubernetes-dashboard
spec:
  type: NodePort         #指定Service类型
  ports:
    - port: 443
      targetPort: 8443
      nodePort: 30005    #指定外部访问的节点端口
  selector:
    k8s-app: kubernetes-dashboard

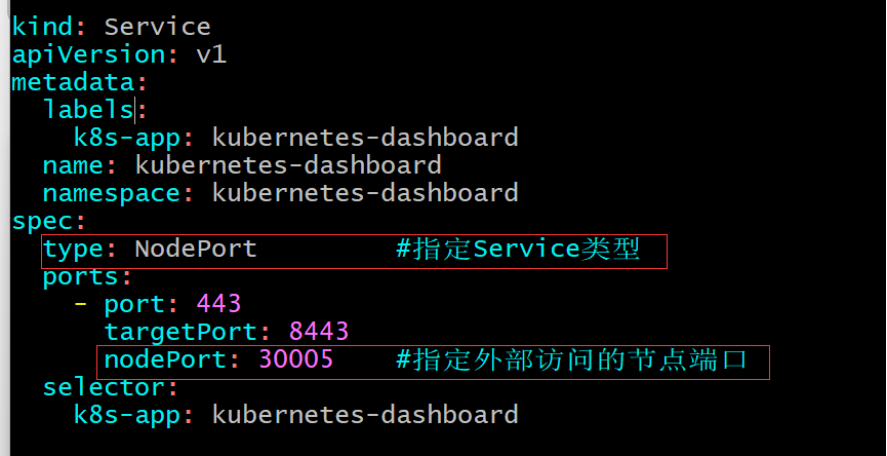

具体修改，如下图：

注意：上述修改中，要注意缩进和空格！！！

4.执行以下命令应用recommended.yaml配置文件，创建相应的Kubernetes对象来运行Dashboard。

复制代码

kubectl apply -f recommended.yaml

执行结果：

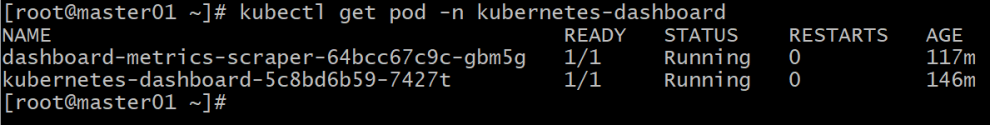

执行以下命令，查看创建的Pod，可以验证Dashboard本身也是以Pod形式部署的。

kubectl get pod -n kubernetes-dashboard

具体执行结果：

使用以下命令查看创建的Service。

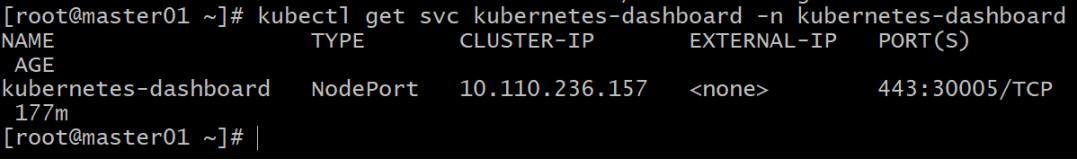

kubectl get svc kubernetes-dashboard -n kubernetes-dashboard

具体执行结果：

根据上图发布的节点端口，通过以下命令访问发布的nginx服务器。

curl https://master01:30005
curl https://node01:30005
curl https://node02:30005

或者直接通过浏览器进行访问：

3.2服务账户和令牌：

与Kubernetes集群交互需要通过认证，认证方式有两种，分别是令牌和kubeconfig文件（即证书）。Dashboard登录可以使用其中任何一种方式。本实验使用最简单令牌方式。因此，我首先要获取集群管理员的令牌。

Kubermetes有两类账户：一类是用户账户(User)，适合普通的用户使用；另-类是服务账户(ServiceAccount)，专门提供给进程使用，让进程拥有相应的权限。为保护集群数据，默认情况下Dashboard会使用最少的基于角色的访问控制( Role-Based Access Control ，RBAC )配置部署。Dashboard是一个守护进程，管理员可以创建一个专门的服务账户供Dashboard使用，并为该账户赋子管理员权限。

1.在master01主机中，使用以下命令在kube-system名称空间中创建名为dashboard-admin的服务账户。

复制代码

kubectl create serviceaccount dashboard-admin -n kube-system

执行结果如下图：

同时，我们可以使用以下命令确认账号创建成功。

复制代码

kubectl get serviceaccounts -n kube-system|grep dashboard-admin

2.在master01主机中，使用以下命令将dashboard-admin服务账户绑定为cluster-admin角色。

复制代码

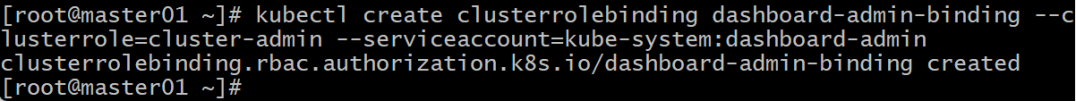

kubectl create clusterrolebinding dashboard-admin-binding --clusterrole=cluster-admin --serviceaccount=kube-system:dashboard-admin

这里绑定角色为Kubernetes内置角色cluster-admin,服务账户为kubesystem名称空间中的dashboard-admin。 cluster-admin角色是超级管理员，具有管理集群的最高权限，相当于Linux系统中的root。具体执行结果，如下图：

另外，我们可以使用以下命令验证角色是否绑定成功。

复制代码

kubectl get clusterrolebindings|grep dashboard-admin-binding

3.使用以下命令生成和打印令牌。

复制代码

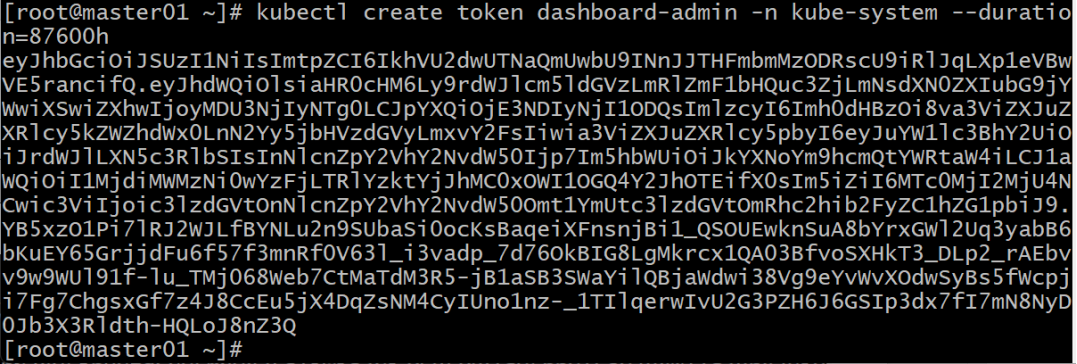

kubectl create token dashboard-admin -n kube-system --duration=87600h

上述命令中，--duration用于指定令牌的过期时间。 --duration=87600h代码该令牌10后才过期。

具体执行结果如下图：

注意，上图中的内容就是我们生成的令牌。

3.3登录Dashboard：

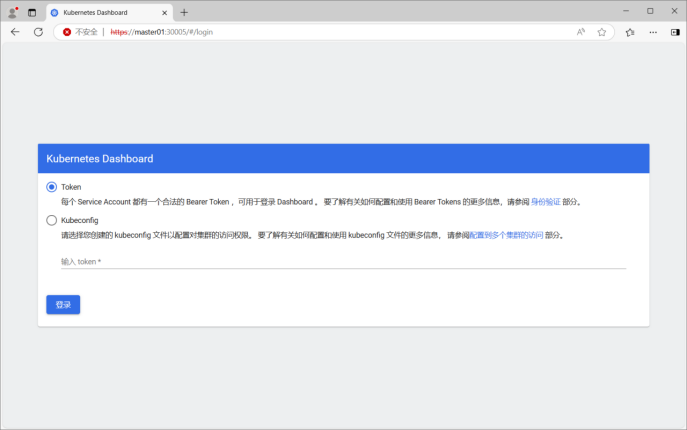

在图下中，填上图的令牌信息，点击登录，即进入工作的页面。

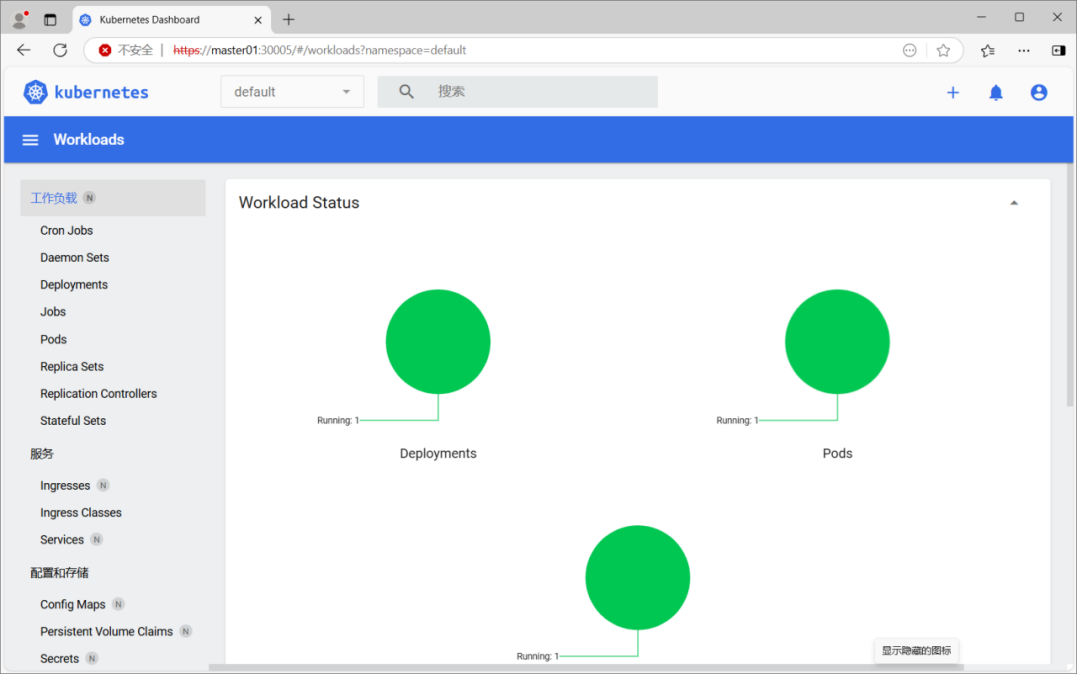

登录后的页面：

4.熟悉Dashboard的基本界面：

首先熟悉一下Dashboard的可视化视图操作界面。

4.1导航操作：

当在集群中定义Kubernetes对象时，Dashboard会在初始视图中显示它们。默认情况下只会显示默认名称空间(default)中的对象，可以通过更改导航菜单中的名称空间筛选器进行改变。"命名空间"实际上是名称空间的不同中文翻译，本实验中统一使用"命名空间"。

Dashboard展示大部分Kubermetes对象，可以通过左侧导航栏中的几个菜单类别(如工作负载、服务、配置和存储)来分组访问这些对象。

4.2集群管理：

单击左侧导航栏中的"集群"项，进人Kubernetes集群列表页面，视图再分类列出集群的细信息。也可以通过"集群"分组中的集群角色绑定(Cluster Role Bindings)、节点(Nodes)、称空间、持久卷(Persistent Volumes)等导航节点显示相应的详情视图。

例如，单击"Nodes"显示集群节点列表，单击列表项右侧的:按钮(操作菜单按钮)会弹下拉菜单，可以选择操作该列表项的命令。

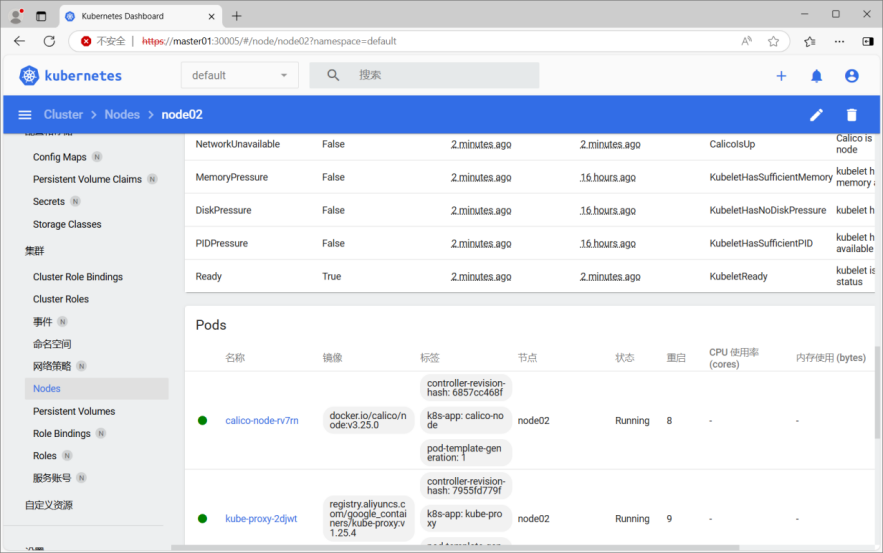

在图中，单击"名称"列中的集群节点名称，以进一步查看和操作该节点上的资源(对象)。比如，点击node02节点，进入如图所示的界面，在其中的"Pods" 列表中还可以进一步查看和操作指定的Pod。

4.3工作负载：

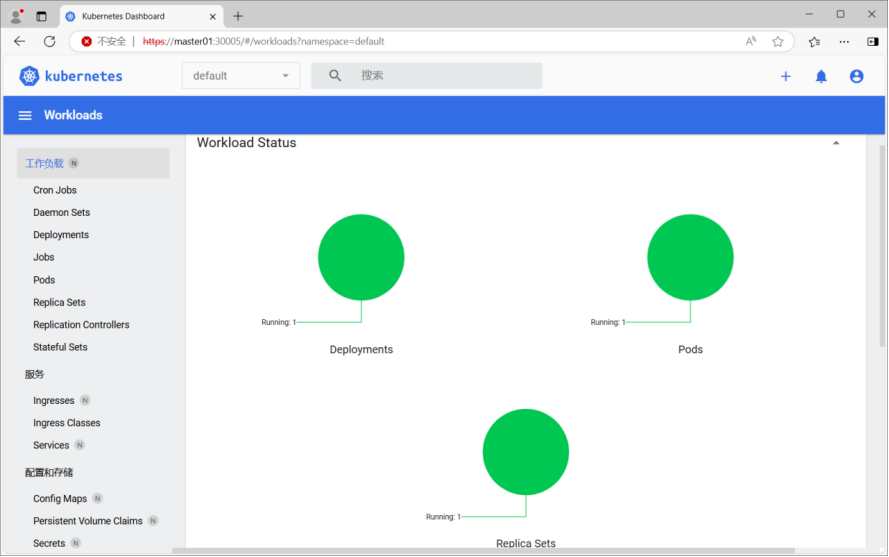

1.单击导航栏中的"工作负载"项，进人工作负载列表页面，具体如图所示。

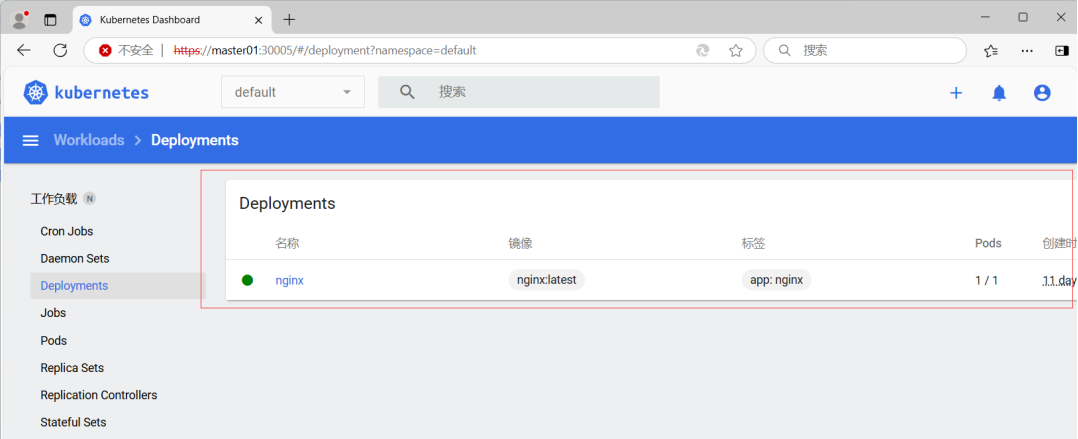

2.在上图的界面，点击Deployments，可以查看所有部署的应用，具体如下图所示。

4.4服务管理：

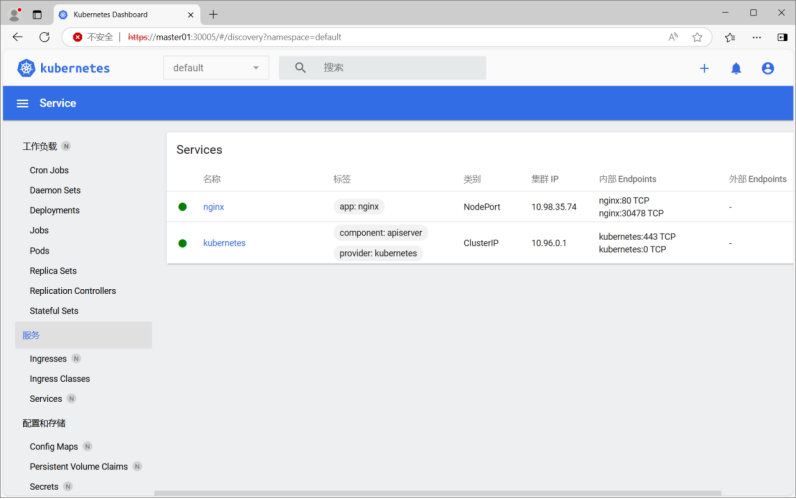

单击左侧导航栏中的"服务"项，进入服务( Sevics)列表页面，具体如图所示。

5.部署应用：

5.1 在Dashboard，我们通过以下步骤创建部署一个新的nginx应用程序。

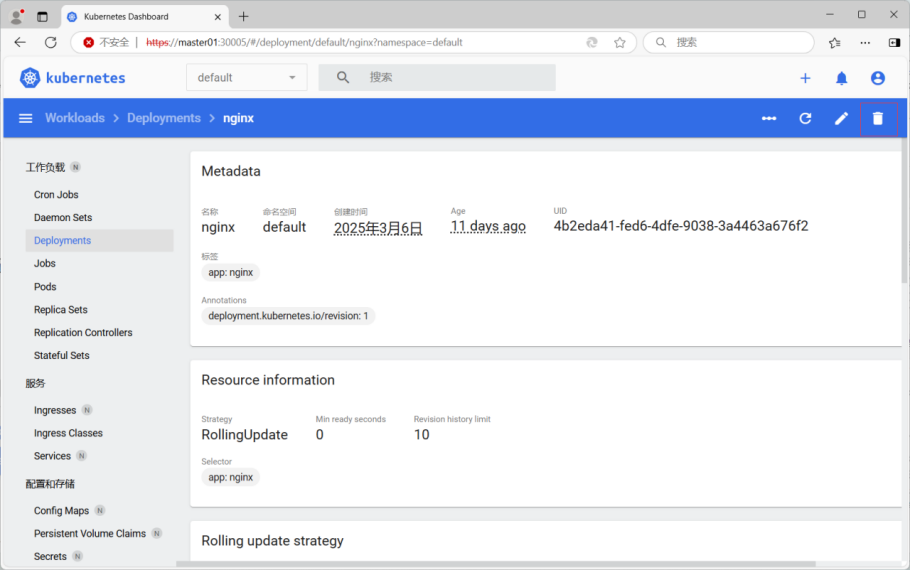

1.在上图的页面，点击Deployments列表中的nginx,进入如下图的界面。

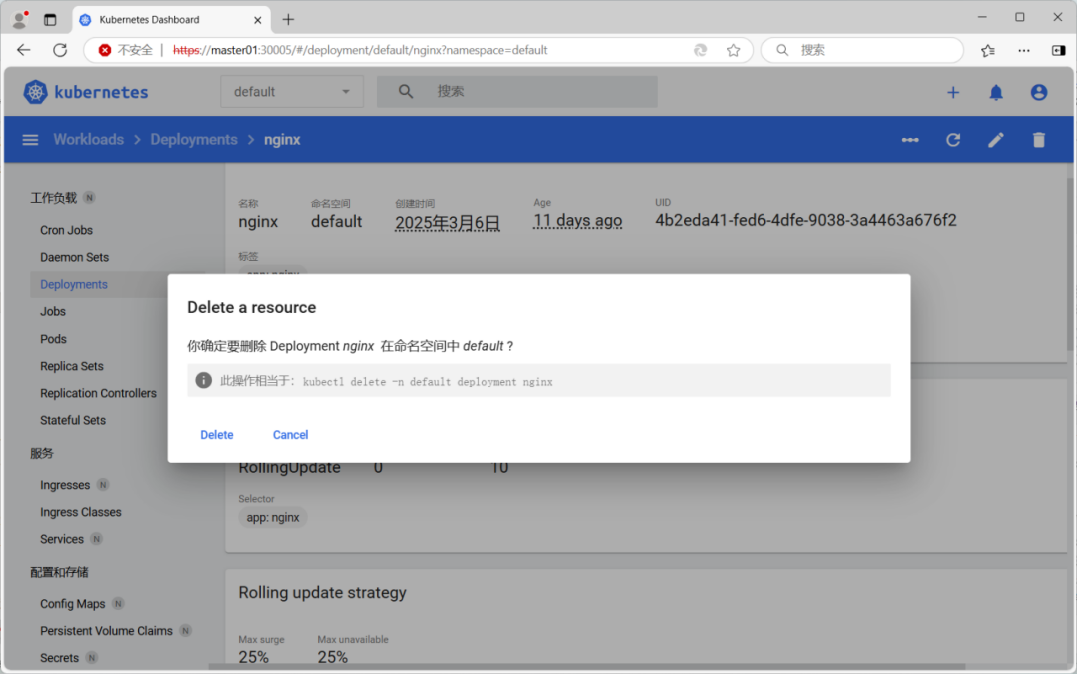

2.在上图中，点击左上角的删除按钮，删除我们以前通过命令行部署的ngix应用，具体如下图所示。

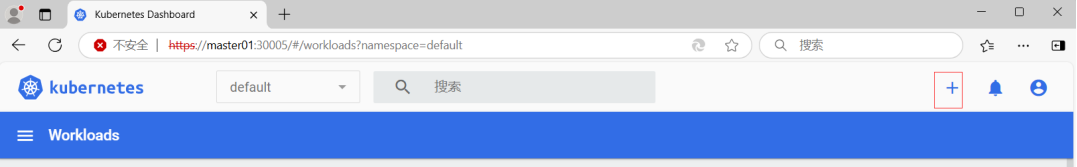

3.我可以点击右上角菜单栏中的****+****按钮。

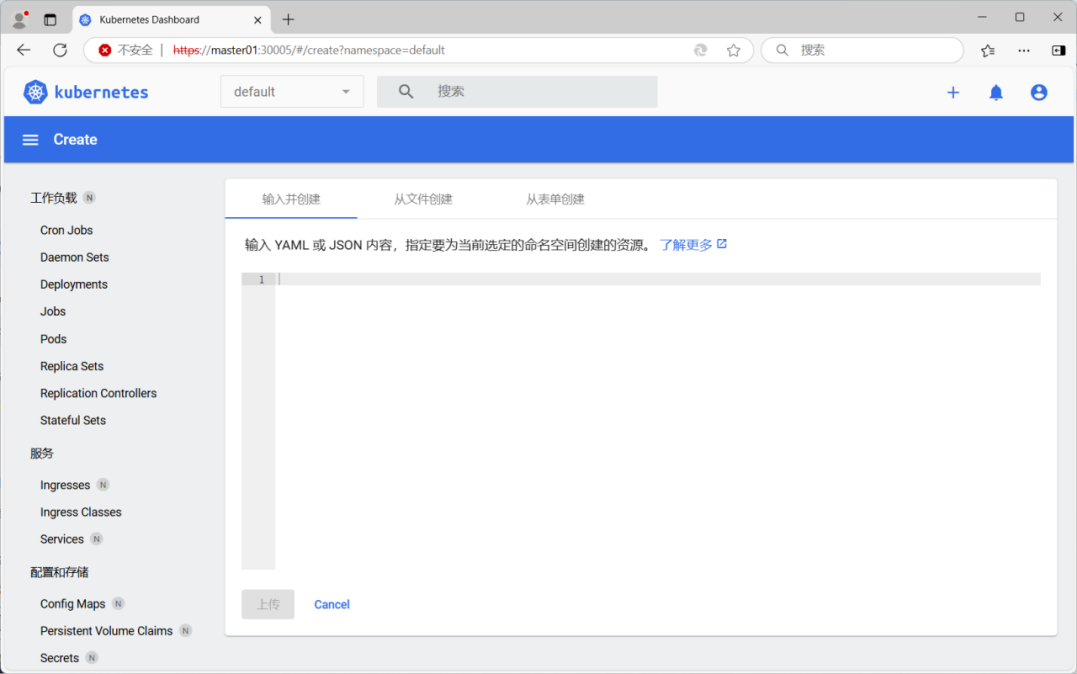

4.然后出现如图相应的"创建新资源"界面。

如图上所示，我们可以通过三种方式创建部署容器应用程序。

.输入并创建:直接输人YAML或JSON格式的手动指定的详细配置。
.从文件创建:导人已有的配置文件。
从表单创建:根据部署向导提示提供配置信息。

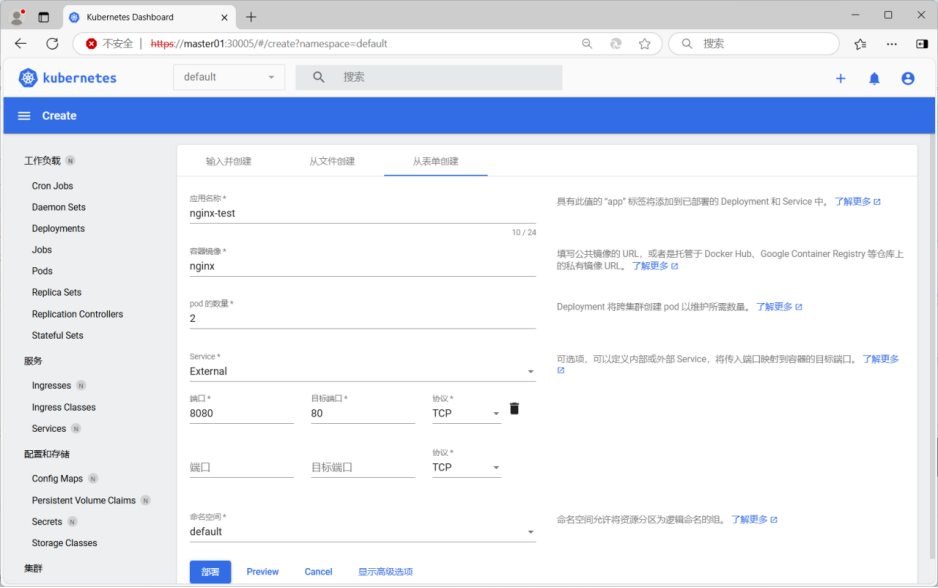

5.在如上图所示的界面中，单击"从表单创建"，具体如下图所示。根据部署向导提示输人以下信息。

应用名称： 要创建的应用程序的名称，本例为nginx-test.
容器镜像： 要使用的Docker容器镜像，本例为nginx。
****Pod的数量：****应用程序要部署的Pod的数量，本例为2。系统会创建一个群中运行期望的Pod的数量。

Ser v ****ice：****可以设置为Internal(内部)，表示创建一个可以在集群内部访问的Service。如果设置为External(外部)，表示创建一个可以从集群外部访问的Service。本例为External。

****端口：****设置Service绑定的端口，即用户访问该Service的端口，本例为8080。

****名称空间：****设置应用程序所属的名称空间，本例为默认值default。

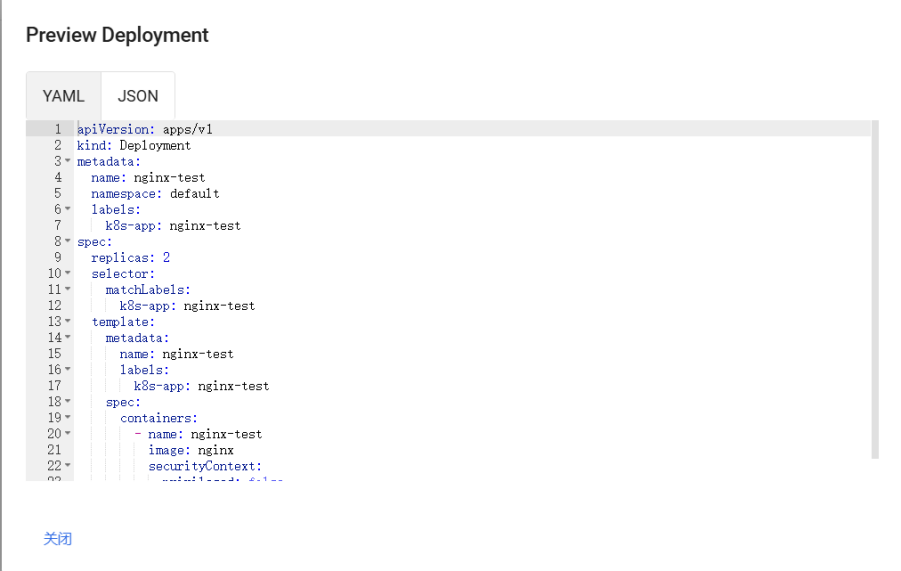

在上图中，我也可以点击"preview"按钮以YAML或者JSON格式查看该应用程序的Deployment配置清单，具体如下图所示。另外，我们也可以单击"显示高级选项"按钮展开高级选项进一步配置相关选项，如对标签、环境变量等选项进行配置。

确认信息无误后，点击"部署"按钮，完成所定义的应用程序的部署。

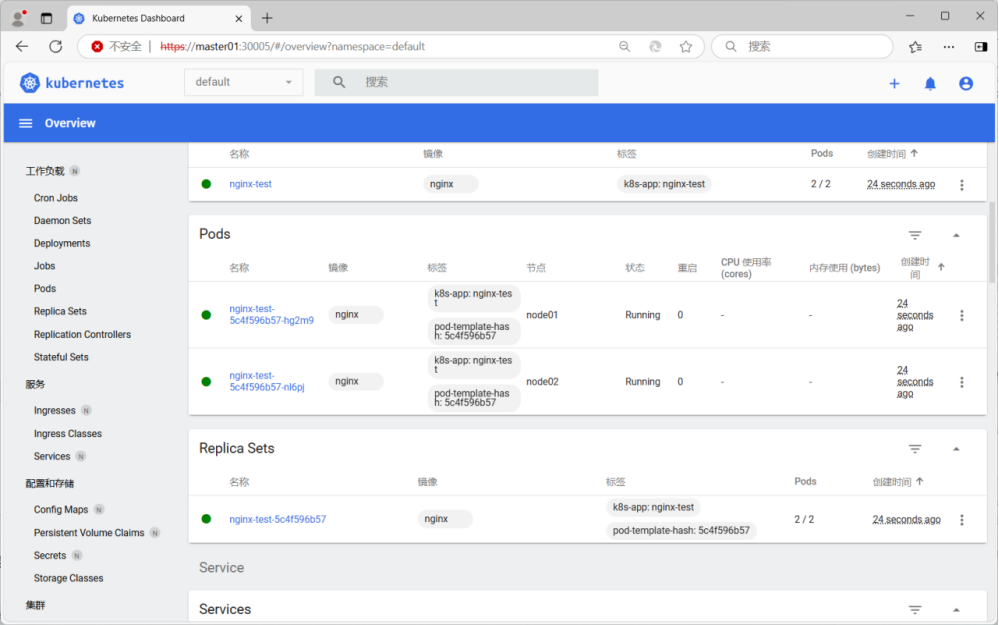

7.在上图中，点击"部署"按钮后，系统会自动切换到如下图所示的"Overview"视图。

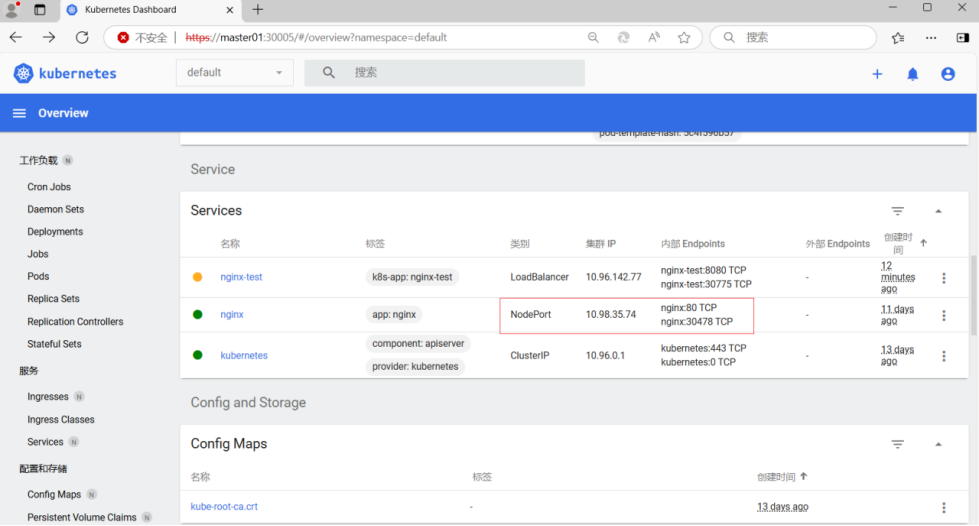

在上图中，等待部署完成，然后下拉到如下图的界面。

9.在浏览中，输入http://master01:30775/进行访问测试。其中端口为如上图所示的端口30775。具体测试结果，如下图所示。

本实验到此结束。
