R4打卡——pytorch实现LSTM预测火灾

🍨 本文为 🔗365天深度学习训练营中的学习记录博客

• 🍖 原作者： K同学啊

1.检查GPU

import torch.nn.functional as F
import numpy  as np
import pandas as pd
import torch
from torch    import nn

data = pd.read_csv("data/woodpine2.csv")

data

#设置GPU训练
device=torch.device("cuda" if torch.cuda.is_available() else "cpu")
device

​

2.查看数据

import matplotlib.pyplot as plt
import seaborn as sns

plt.rcParams['savefig.dpi'] = 500 #图片像素
plt.rcParams['figure.dpi']  = 500 #分辨率

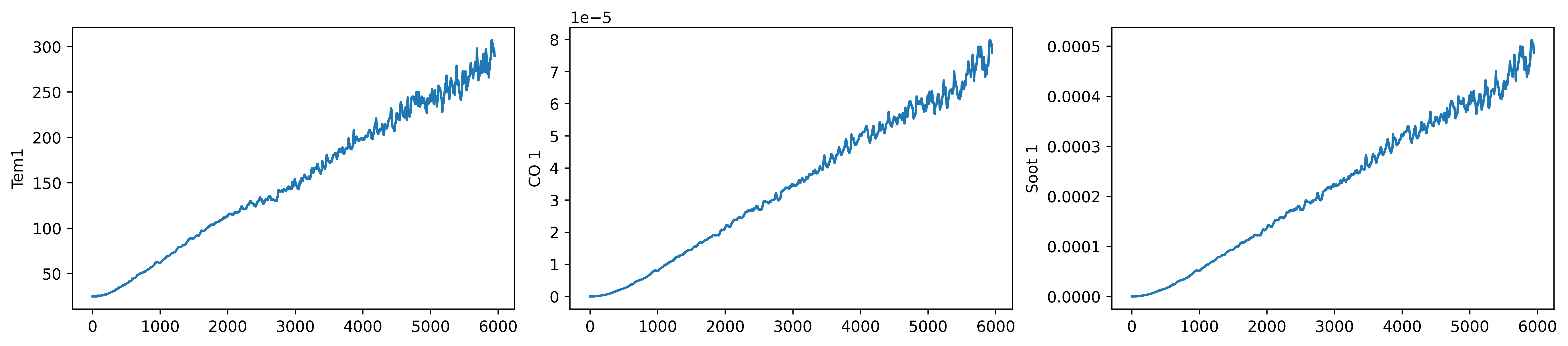

fig, ax =plt.subplots(1,3,constrained_layout=True, figsize=(14, 3))

sns.lineplot(data=data["Tem1"], ax=ax[0])
sns.lineplot(data=data["CO 1"], ax=ax[1])
sns.lineplot(data=data["Soot 1"], ax=ax[2])
plt.show()

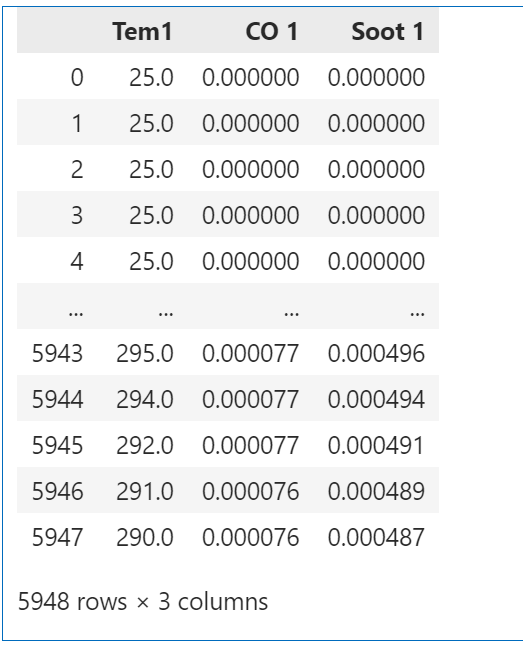

dataFrame = data.iloc[:,1:]
dataFrame

​​

3.划分数据集

from sklearn.preprocessing import MinMaxScaler

dataFrame = data.iloc[:,1:].copy()
sc  = MinMaxScaler(feature_range=(0, 1)) #将数据归一化，范围是0到1

for i in ['CO 1', 'Soot 1', 'Tem1']:
    dataFrame[i] = sc.fit_transform(dataFrame[i].values.reshape(-1, 1))

dataFrame.shape

width_X = 8
width_y = 1

width_X = 8
width_y = 1

##取前8个时间段的Tem1、CO 1、Soot 1为X，第9个时间段的Tem1为y。
X = []
y = []

in_start = 0

for _, _ in data.iterrows():
    in_end  = in_start + width_X
    out_end = in_end   + width_y

    if out_end < len(dataFrame):
        X_ = np.array(dataFrame.iloc[in_start:in_end , ])
        y_ = np.array(dataFrame.iloc[in_end  :out_end, 0])

        X.append(X_)
        y.append(y_)

    in_start += 1

X = np.array(X)
y = np.array(y).reshape(-1,1,1)

X.shape, y.shape

X_train = torch.tensor(np.array(X[:5000]), dtype=torch.float32).to(device)
y_train = torch.tensor(np.array(y[:5000]), dtype=torch.float32)

X_test  = torch.tensor(np.array(X[5000:]), dtype=torch.float32).to(device)
y_test  = torch.tensor(np.array(y[5000:]), dtype=torch.float32)
X_train.shape, y_train.shape

from torch.utils.data import TensorDataset, DataLoader

train_dl = DataLoader(TensorDataset(X_train, y_train),
                      batch_size=64,
                      shuffle=False)


test_dl  = DataLoader(TensorDataset(X_test, y_test),
                      batch_size=64,
                      shuffle=False)

​​​​

​​​​​

4.创建模型与编译训练

class model_lstm(nn.Module):
    def __init__(self):
        super(model_lstm, self).__init__()
        self.lstm0 = nn.LSTM(input_size=3 ,hidden_size=320,
                             num_layers=1, batch_first=True)

        self.lstm1 = nn.LSTM(input_size=320 ,hidden_size=320,
                             num_layers=1, batch_first=True)
        self.fc0   = nn.Linear(320, 1)

    def forward(self, x):

        out, hidden1 = self.lstm0(x)
        out, _ = self.lstm1(out, hidden1)
        out    = self.fc0(out)
        return out[:, -1:, :]   #取1个预测值,否则经过lstm会得到8*1个预测

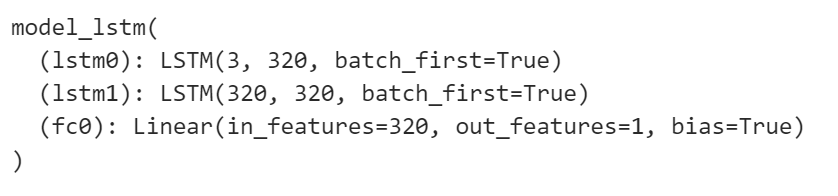

model = model_lstm()
model

​

​​​​5.编译及训练模型

# 训练循环
import copy
def train(train_dl, model, loss_fn, opt, lr_scheduler=None):
    size        = len(train_dl.dataset)
    num_batches = len(train_dl)
    train_loss  = 0  # 初始化训练损失和正确率

    for x, y in train_dl:
        x, y = x.to(device), y.to(device)

        # 计算预测误差
        pred = model(x)          # 网络输出
        loss = loss_fn(pred, y)  # 计算网络输出和真实值之间的差距

        # 反向传播
        opt.zero_grad()  # grad属性归零
        loss.backward()  # 反向传播
        opt.step()       # 每一步自动更新

        # 记录loss
        train_loss += loss.item()

    if lr_scheduler is not None:
        lr_scheduler.step()
        print("learning rate = {:.5f}".format(opt.param_groups[0]['lr']), end="  ")
    train_loss /= num_batches
    return train_loss

def test (dataloader, model, loss_fn):
    size        = len(dataloader.dataset)  # 测试集的大小
    num_batches = len(dataloader)          # 批次数目
    test_loss   = 0

    # 当不进行训练时，停止梯度更新，节省计算内存消耗
    with torch.no_grad():
        for x, y in dataloader:

            x, y = x.to(device), y.to(device)

            # 计算loss
            y_pred = model(x)
            loss        = loss_fn(y_pred, y)
            test_loss += loss.item()

    test_loss /= num_batches
    return test_loss


#训练模型
model = model_lstm()
model = model.to(device)
loss_fn    = nn.MSELoss() # 创建损失函数
learn_rate = 1e-1   # 学习率
opt        = torch.optim.SGD(model.parameters(),lr=learn_rate,weight_decay=1e-4)
epochs     = 50
train_loss = []
test_loss  = []
lr_scheduler = torch.optim.lr_scheduler.CosineAnnealingLR(opt,epochs, last_epoch=-1)

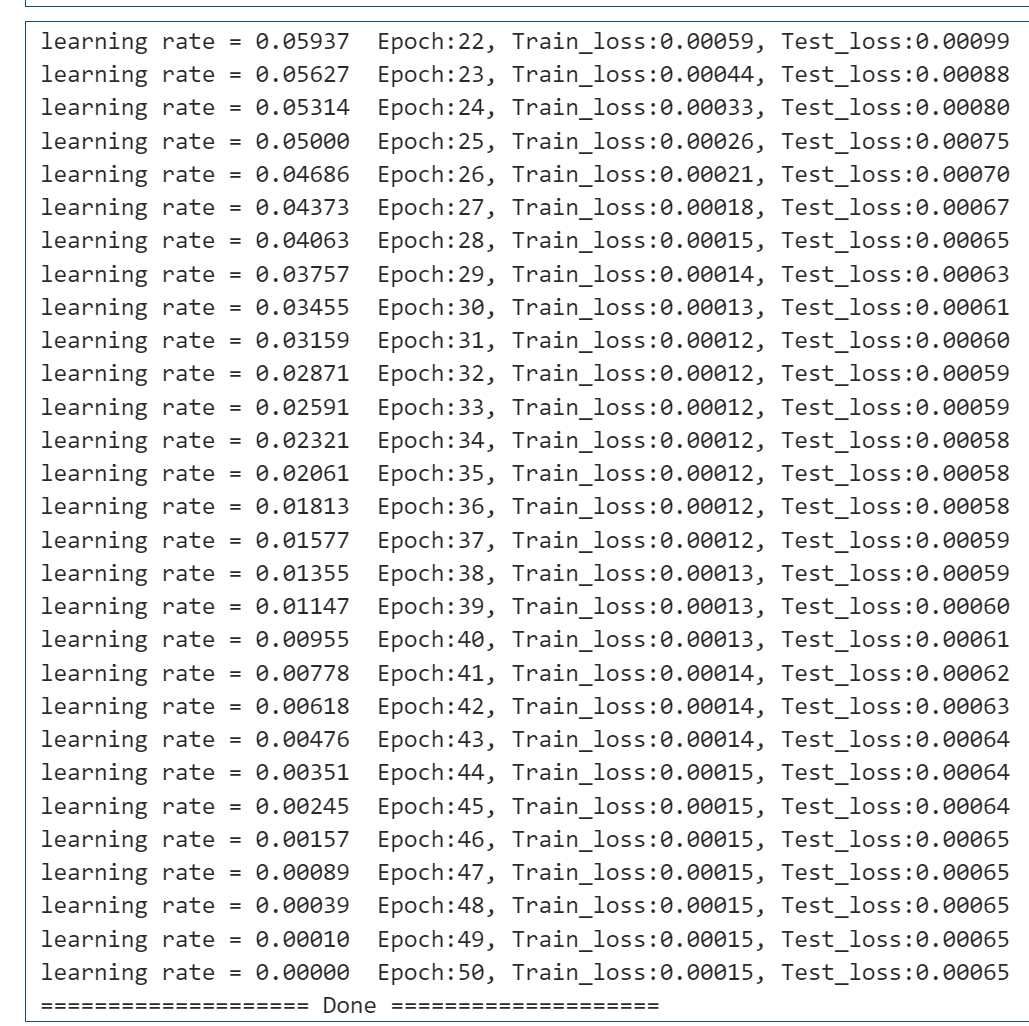

for epoch in range(epochs):
    model.train()
    epoch_train_loss = train(train_dl, model, loss_fn, opt, lr_scheduler)

    model.eval()
    epoch_test_loss = test(test_dl, model, loss_fn)

    train_loss.append(epoch_train_loss)
    test_loss.append(epoch_test_loss)

    template = ('Epoch:{:2d}, Train_loss:{:.5f}, Test_loss:{:.5f}')
    print(template.format(epoch+1, epoch_train_loss,  epoch_test_loss))

print("="*20, 'Done', "="*20)

​

​

​​​​​

6.结果可视化

import matplotlib.pyplot as plt
from datetime import datetime
current_time = datetime.now() # 获取当前时间

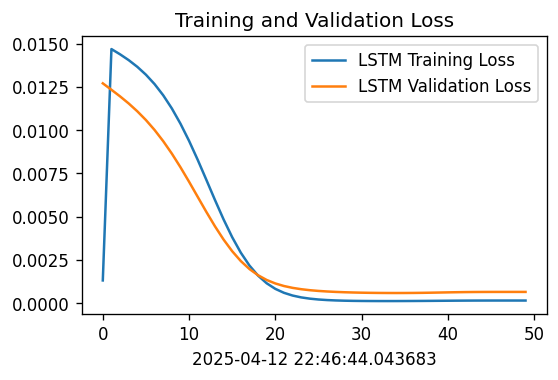

plt.figure(figsize=(5, 3),dpi=120)

plt.plot(train_loss    , label='LSTM Training Loss')
plt.plot(test_loss, label='LSTM Validation Loss')

plt.title('Training and Validation Loss')
plt.xlabel(current_time) # 打卡请带上时间戳，否则代码截图无效
plt.legend()
plt.show()

# 将模型输出移至CPU后再转换为NumPy数组
predicted_y_lstm = sc.inverse_transform(model(X_test).cpu().detach().numpy().reshape(-1,1))
y_test_1 = sc.inverse_transform(y_test.reshape(-1,1))
y_test_one = [i[0] for i in y_test_1]
predicted_y_lstm_one = [i[0] for i in predicted_y_lstm]

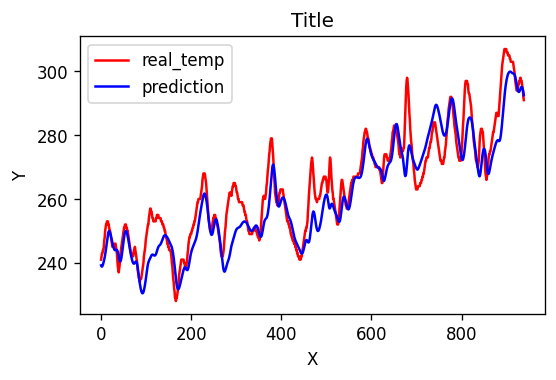

plt.figure(figsize=(5, 3),dpi=120)
# 画出真实数据和预测数据的对比曲线
plt.plot(y_test_one[:2000], color='red', label='real_temp')
plt.plot(predicted_y_lstm_one[:2000], color='blue', label='prediction')

plt.title('Title')
plt.xlabel('X')
plt.ylabel('Y')
plt.legend()
plt.show()

​​​​​

​​​​​7.模型评估

from sklearn import metrics

# 确保预测值和真实值维度匹配
predicted_y_lstm = predicted_y_lstm.squeeze()  # 压缩到一维，例如从 (100, 1, 1) 变为 (100,)
y_test = y_test.squeeze()                       # 同理处理真实值

# 计算指标
RMSE_lstm = metrics.mean_squared_error(predicted_y_lstm, y_test)**0.5
R2_lstm = metrics.r2_score(predicted_y_lstm, y_test)

print('均方根误差: %.5f' % RMSE_lstm)
print('R2: %.5f' % R2_lstm)

​​​​​​​​​​​​​​​​​​​​​

总结：

1. 背景与目标

通过实现一个基于LSTM（长短期记忆网络）的深度学习模型，对时间序列数据进行预测。具体任务是从给定的数据集中提取特征（Tem1, CO 1, Soot 1），并利用前8个时间段的数据预测第9个时间段的目标变量（Tem1）。整个过程涵盖了数据预处理、模型构建、训练、评估和结果可视化等关键步骤。

---

2. 代码流程概述

（1）检查GPU

• 使用 torch.device 检查是否有可用的GPU资源，并设置为默认设备。
• GPU加速可以显著提升模型训练效率，尤其是在处理大规模数据时。

（2）查看数据

• 数据集包含三列：Tem1（目标变量）、CO 1 和 Soot 1。
• 使用 seaborn 和 matplotlib 对数据进行可视化，观察各特征的时间序列趋势。
• 数据预处理包括归一化操作，将所有特征值缩放到 [0, 1] 范围内，以便模型更好地收敛。

（3）划分数据集

• 将数据划分为输入特征 X 和目标变量 y：
  • 输入 X 包含连续的8个时间步的特征值。
  • 输出 y 是第9个时间步的目标值。
• 数据集进一步划分为训练集和测试集，并转化为 PyTorch 张量格式，方便后续模型训练。

（4）创建模型

• 定义了一个两层 LSTM 网络模型：
  • 第一层 LSTM 的隐藏单元数为320，接收3个特征作为输入。
  • 第二层 LSTM 进一步提取时间序列特征。
  • 最后通过全连接层输出单个预测值。
• 模型的设计考虑了时间序列数据的特点，能够捕捉长期依赖关系。

（5）编译与训练模型

• 使用均方误差（MSE）作为损失函数，随机梯度下降（SGD）作为优化器。
• 训练过程中，采用余弦退火学习率调度器动态调整学习率。
• 每个 epoch 后分别计算训练集和测试集的损失，并记录结果以供后续分析。

（6）结果可视化

• 绘制了训练集和测试集的损失曲线，直观地展示了模型的收敛情况。
• 对比了真实值与预测值的时间序列曲线，验证了模型的预测能力。
• 使用反归一化操作将预测结果还原到原始数据范围，便于解释。

（7）模型评估

• 使用均方根误差（RMSE）和决定系数（R²）评估模型性能：
  • RMSE 衡量预测值与真实值之间的偏差。
  • R² 反映模型对数据变化的拟合程度。
• 结果表明，模型在测试集上具有一定的预测能力，但仍存在改进空间。

---

3. 代码亮点

• 数据预处理：通过归一化处理和滑动窗口方法，有效地构造了适合LSTM模型的输入数据。
• 模型设计：采用了双层LSTM结构，能够更好地捕捉时间序列中的复杂模式。
• 动态学习率：引入余弦退火学习率调度器，提升了模型的训练效果。
• 结果分析：结合可视化和定量指标，全面评估了模型的性能。
