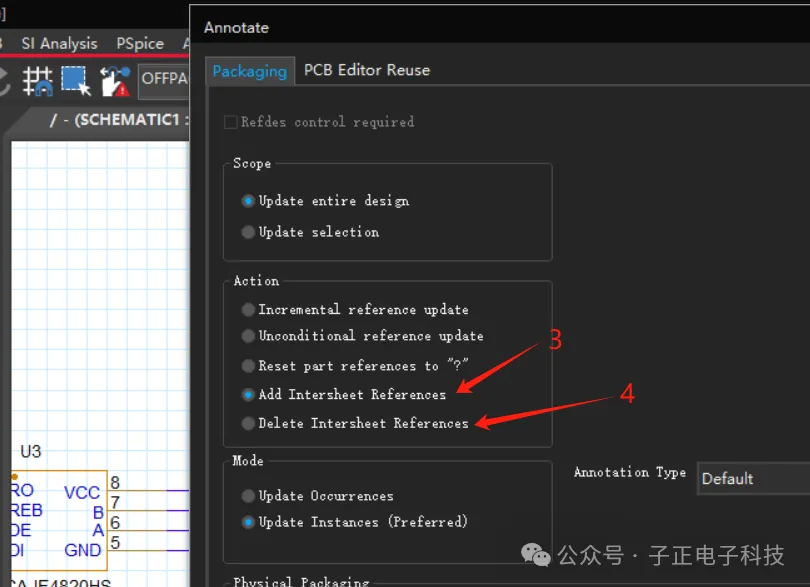

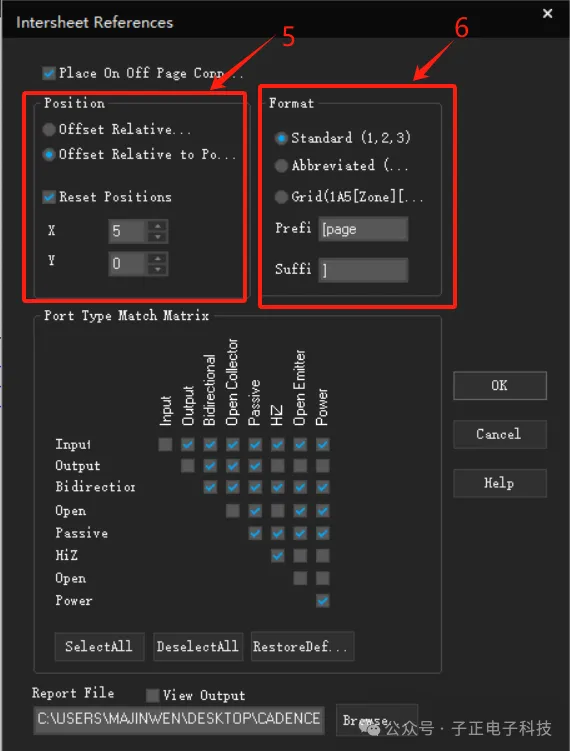

[05 | 生成页间引用](#05 | 生成页间引用)

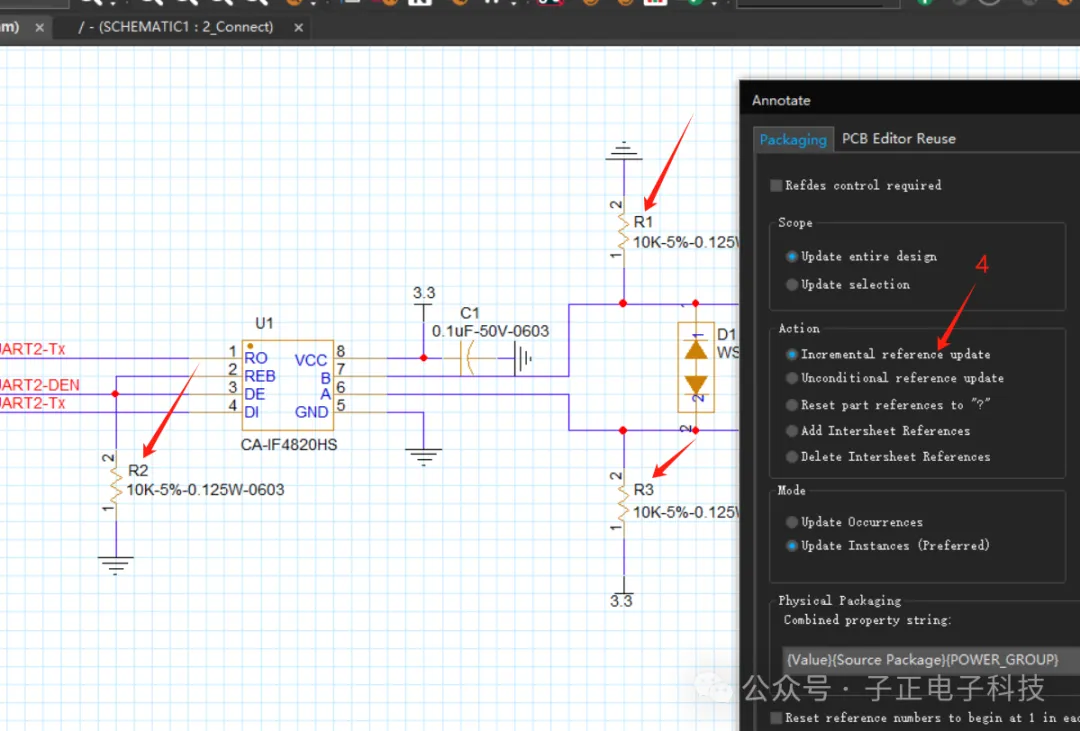

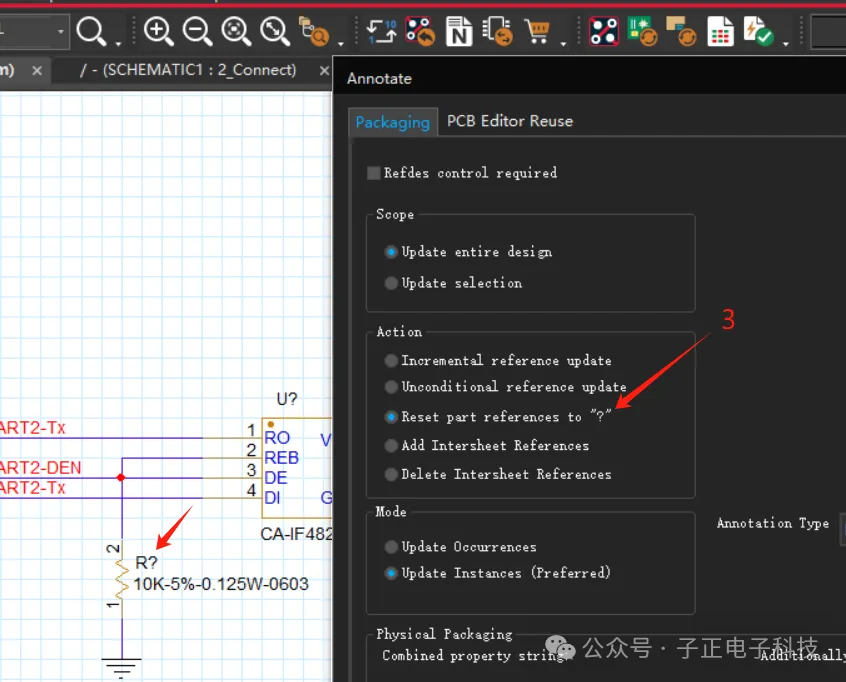

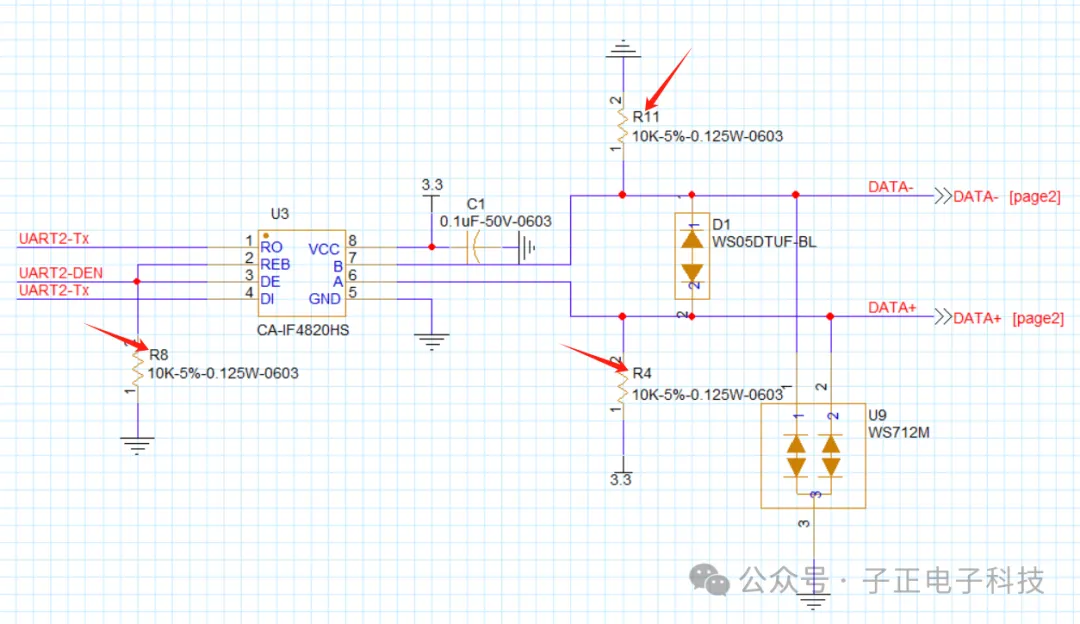

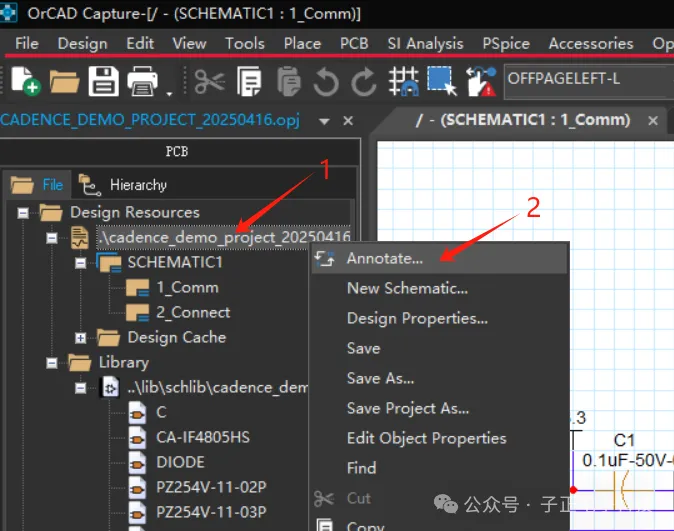

[06 | 元件自动编号](#06 | 元件自动编号)

[07 | 结尾](#07 | 结尾)

01 | 引言

书接上回，在前文中讲述了怎样制作常用的库元件，如电阻、二极管，IC器件，以及怎样放置电子元件；

本篇笔记主要讲述原理图设计过程中的基本操作、页间参考生成，以及元件如何自动编号。

上期参考文章：

《Cadence学习笔记之---库元件制作、元件放置》；

02 | 环境描述

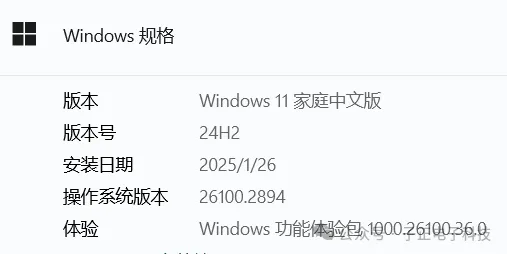

操作系统：Win 11；

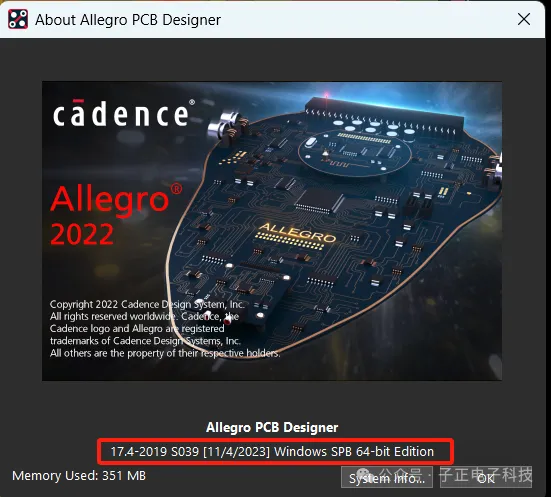

软件版本：Allegro Cadence 17.4 (备注：已打补丁)；

软件配置：默认设置； (备注：无安装任何插件)；

03 | 原理图工具介绍

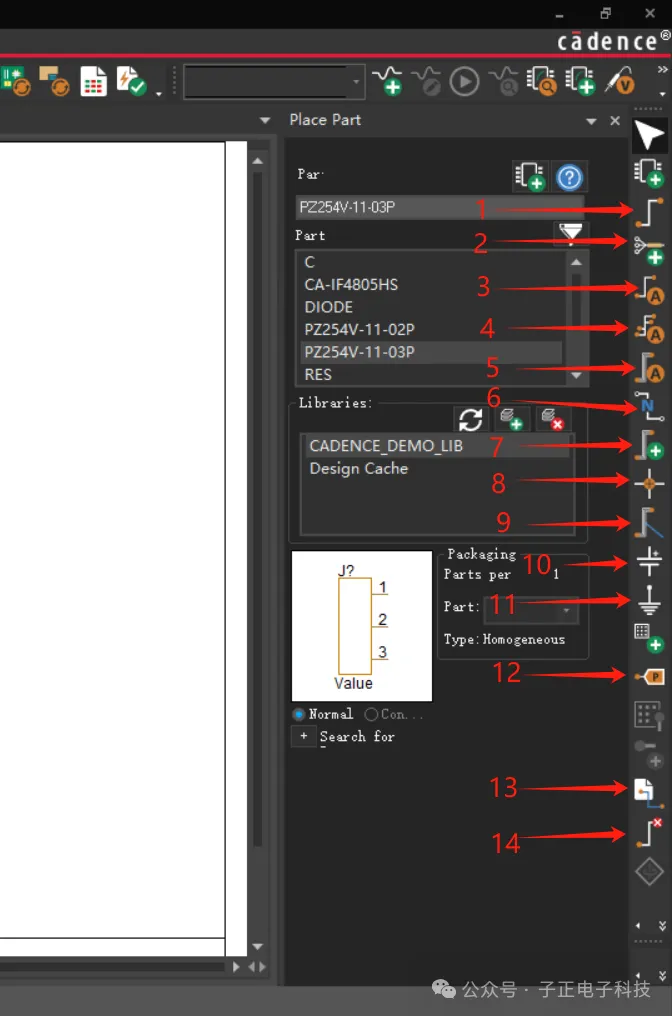

在设计原理图之前，先介绍一下原理图设计过程中所需要的工具；

这些工具在打开Cadence的 OrCAD Capture 原理图软件后，默认显示在右侧标栏中。

<1>、电气连接；（用于连接各个元件的引脚）

<2>、放置网络组；(在画网络接口的时候很好用)

<3>、自动连接两个电气点；

<4>、自动连接多个电气点；

<5>、自动连接总线；

<6>、放置网络标号；(利用网络标号可将复杂电路拆解为简单电路)

<7>、总线电气连接；(与<1>类似，但用于总线)

<8>、放置电气点，使两条电气线相交；

<9>、放置总线出口；

<10>、放置电源；

<11>、放置参考地；

<12>、放置分层电路入口；(设计层次电路时使用)

<13>、放置跨页连接符；

<14>、设置引脚无连接；(禁用引脚)

在这些工具中，频繁使用的只有<1>、<6>、<10>、<11>、<13>、<14>。

04 | 原理图设计基本操作

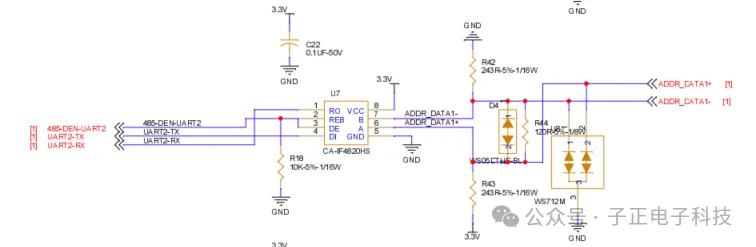

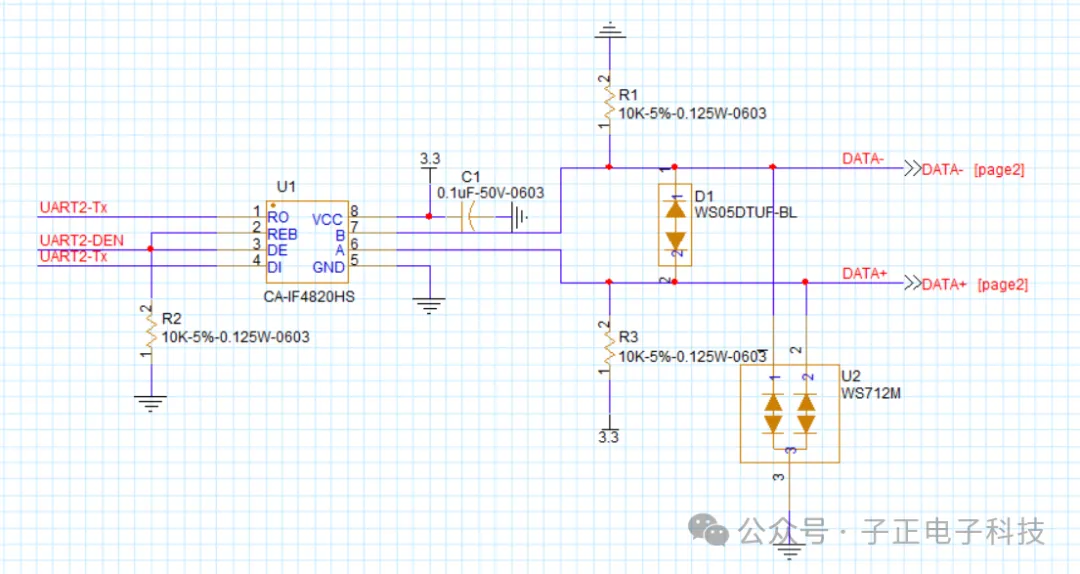

以上面这个RS-485电路为例，我们使用上面介绍的工具进行原理设计；

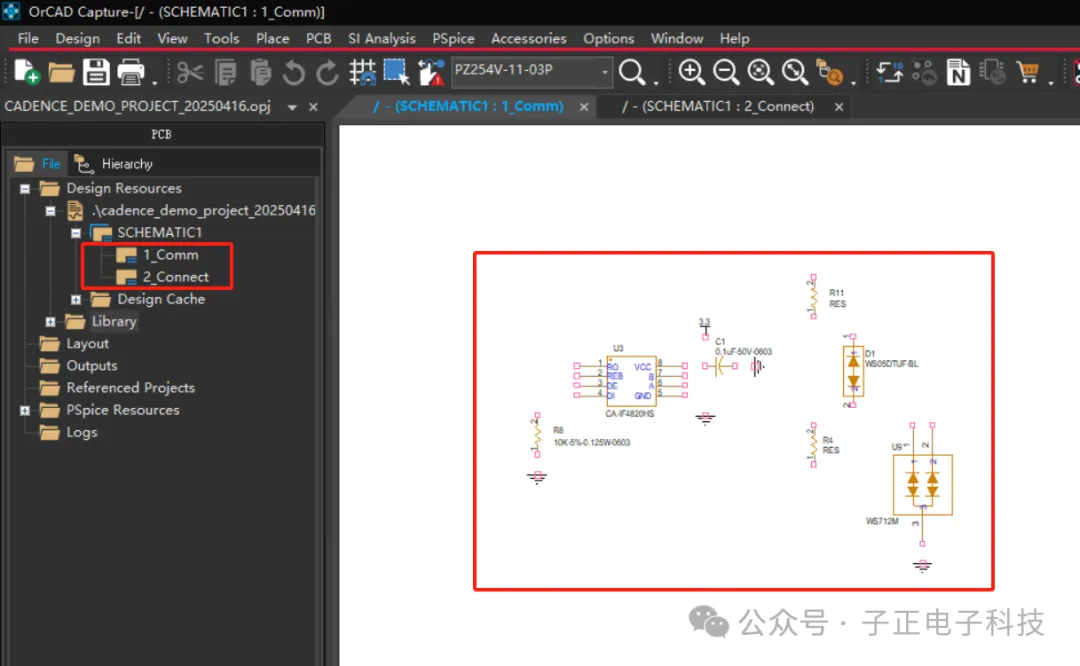

首先，我们需要按照前面的两篇文章《Cadence学习笔记之---原理图工程、元件库创建》，《Cadence学习笔记之---库元件制作、元件放置》中的操作，新建两个原理图页，并放置需要的电子元件。

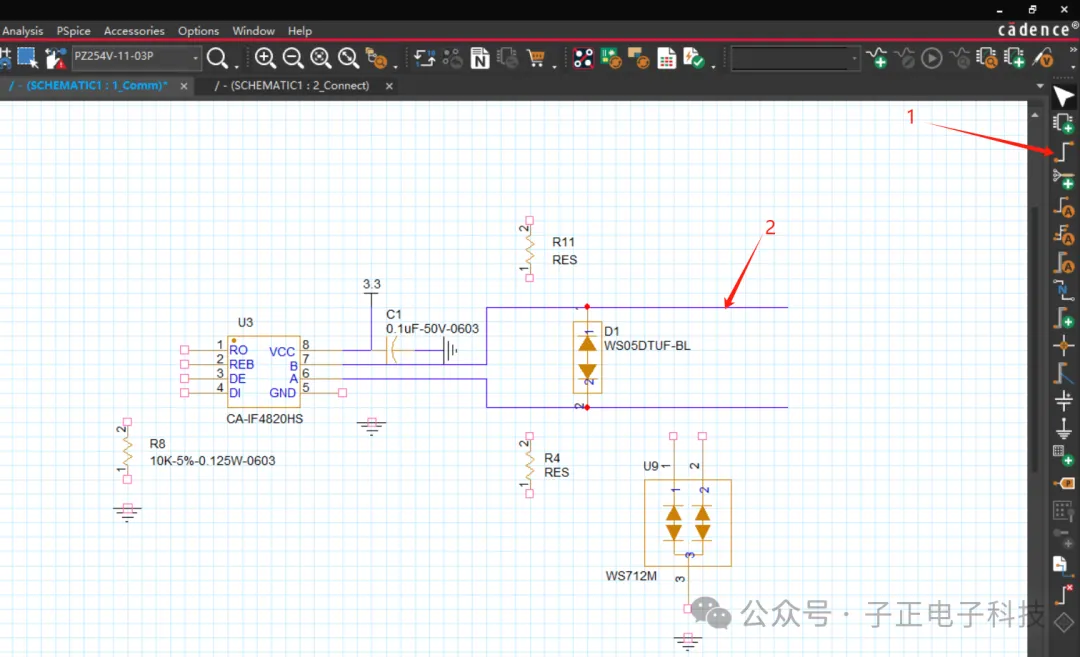

<1>、点击电气连接线；

<2>、点击引脚就可拉出电气线，在结束的位置点击并按下ESC键即退出连接；(电气连接线的快捷键是W键

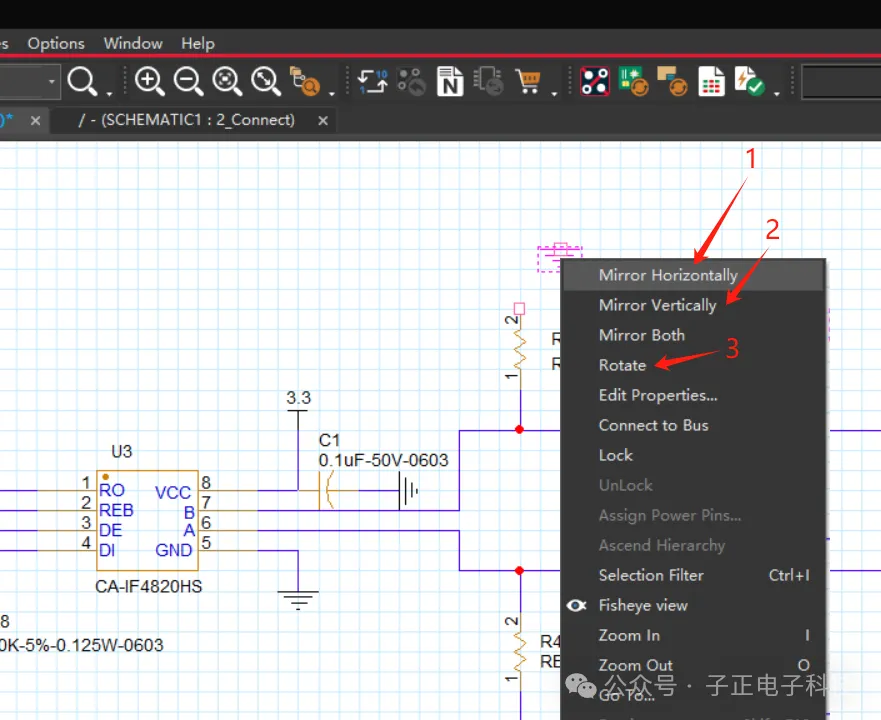

当元件引脚朝向相反时，需要旋转元件以调整位置；

<1>、水平方向对调；

<2>、垂直方向对调；

<3>、按逆时针旋转90°；

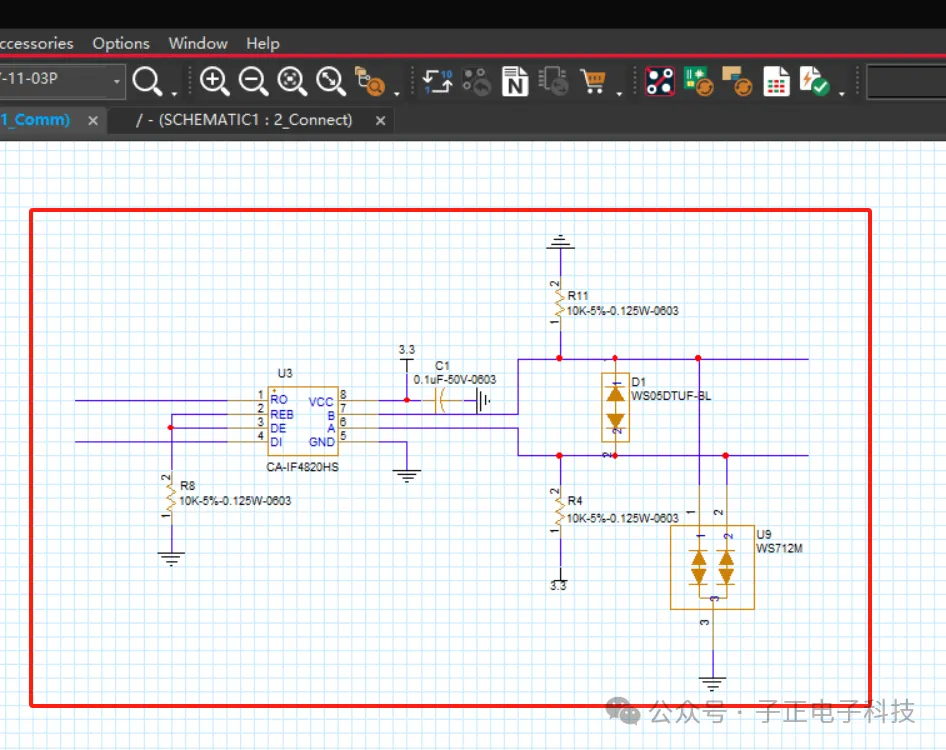

这是连接好所有电气线之后的样子；(注意，在元件摆放的时候要考虑到尽可能的紧凑、直观、协调；最简单的评判方式，如果自己都看不过去，那说明摆放的问题很大)

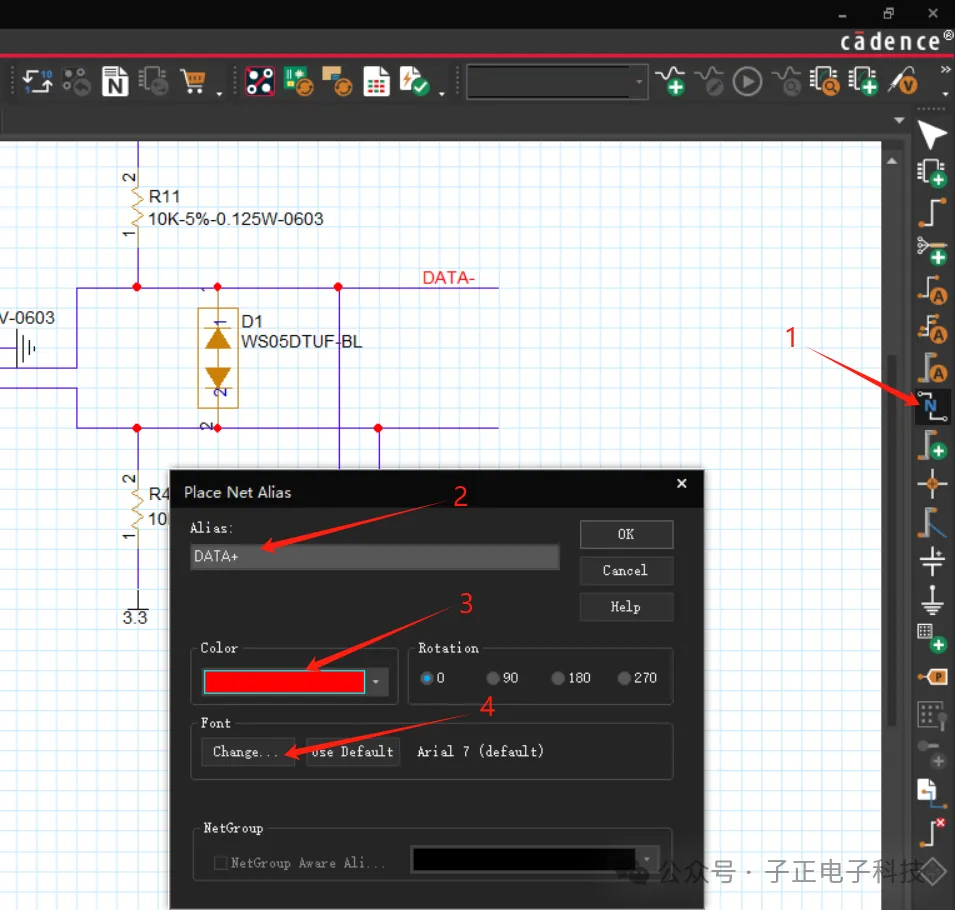

<1>、放置网络标号；

<2>、设置网络标号的名称；

<3>、设置网络标号的颜色；(尽可能选择亮色，易于分辨)

<4>、修改网络标号的字体；(保持默认即可)

放置网络标号的作用是，当同一页原理图中，有别的电路部分需要连接到这个网络时，不需要直接进行电气连接，只需要放置一个同名的网络标号即可；

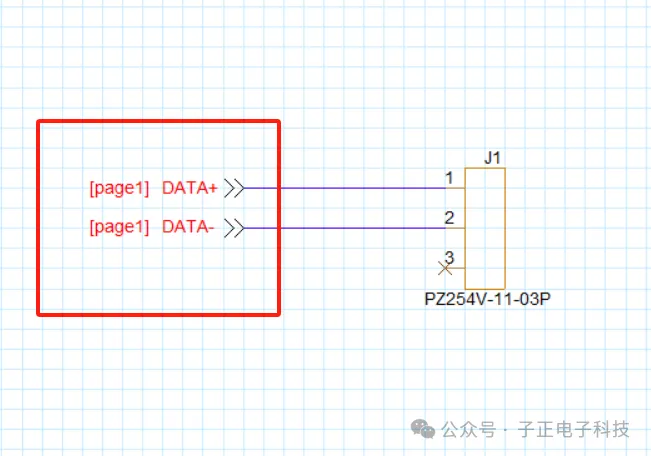

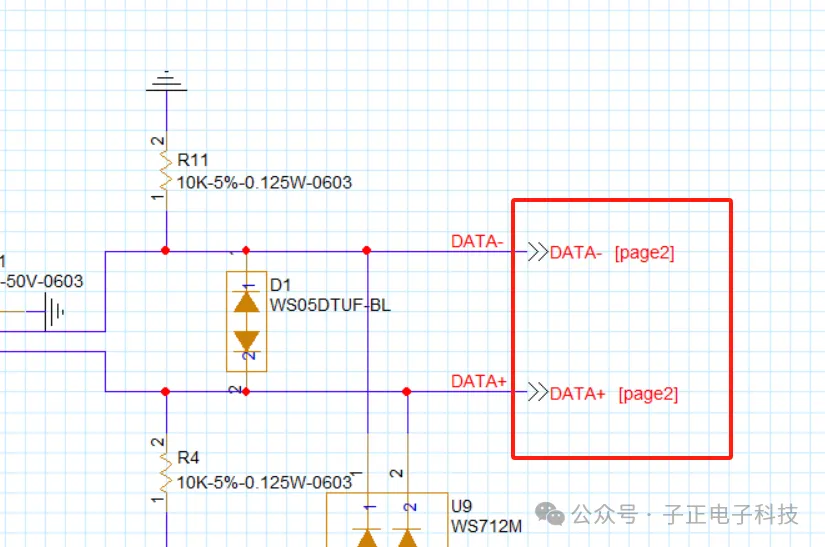

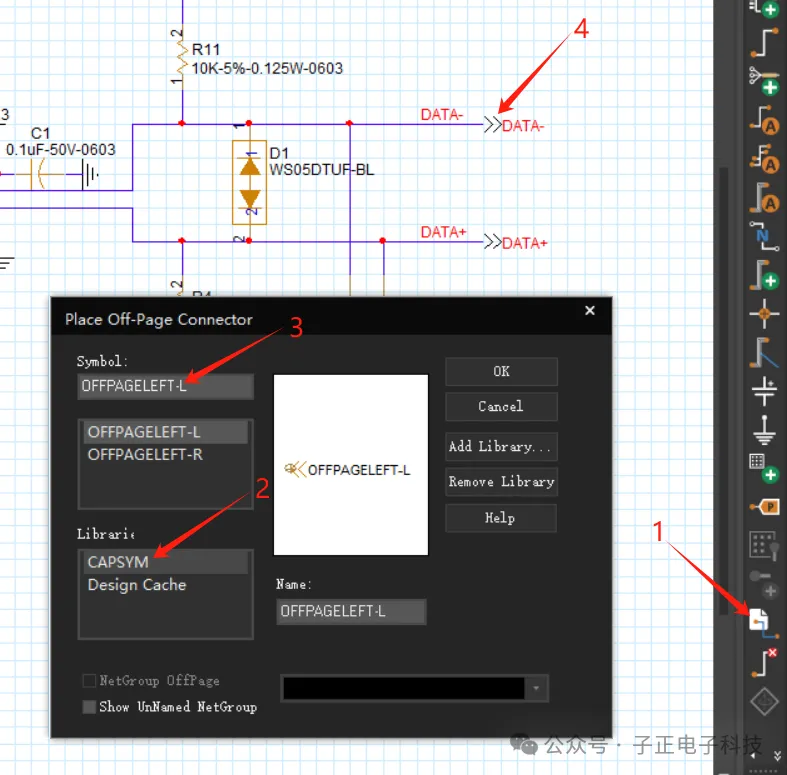

<1>、选择放置跨页连接符；

<2>、选择连接符库；(CAPSYM是系统默认的，也可以自制双向连接符)

<3>、选择向左、或者向右的连接符；

<4>、将连接符放到电气连接点；

跨页连接符原理图设计中必不可少的，很多时候我们需要将原理图拆分成各个模块，单独设计，模块之间常有电气耦合，这个时候就需要用跨页连接符来进行桥接。

原理图设计至此基本就讲述完毕，使用好上面介绍的几个工具，就足以应对日常的工作需要，剩下不常用的工具，可以根据需求再行研究即可。
