1. 项目概述

Text-Extraction-Table-Image 是一个专注于从复杂表格图像中提取结构化数据的开源项目，通过整合计算机视觉技术与OCR（光学字符识别）算法，实现了对扫描文档、报表截图等非结构化数据的自动化处理。该项目在金融、医疗、科研等领域的数据录入场景中具有重要应用价值，其核心功能包括：

• 表格区域检测：基于OpenCV的边缘检测与形态学操作定位表格边界
• 单元格分割：利用图像投影分析与连通域检测技术划分单元格
• 文本识别：采用PyTesseract实现多语言OCR识别，支持中英文混合场景
• 结构化输出：将识别结果转换为CSV/Excel格式，保持原始表格逻辑关系

相较于传统OCR工具（如Adobe Acrobat），该项目通过引入自适应预处理流水线，在低质量图像（模糊、倾斜、复杂背景）中实现了平均92%的识别准确率提升。

---

2. 技术原理与算法设计

2.1 图像预处理流水线

预处理是提升OCR性能的关键步骤，项目采用多阶段处理流程：

1. 灰度化与直方图均衡化

   通过颜色空间转换与对比度增强改善文本可读性：
   I g r a y = 0.299 R + 0.587 G + 0.114 B I e q ( x , y ) = CLAHE ( I g r a y ( x , y ) ) I_{gray} = 0.299R + 0.587G + 0.114B \\ I_{eq}(x,y) = \text{CLAHE}(I_{gray}(x,y)) Igray=0.299R+0.587G+0.114BIeq(x,y)=CLAHE(Igray(x,y))

   其中CLAHE（限制对比度自适应直方图均衡化）可避免局部过曝光。

2. 二值化与去噪

   采用自适应阈值算法：
   T ( x , y ) = μ ( x , y ) − C 其中 μ ( x , y ) 为局部均值，C为经验常数（通常取10-15） T(x,y) = \mu(x,y) - C \\ \text{其中}\ \mu(x,y)\ \text{为局部均值，C为经验常数（通常取10-15）} T(x,y)=μ(x,y)−C其中 μ(x,y) 为局部均值，C为经验常数（通常取10-15）

   后接形态学开运算（腐蚀+膨胀）消除孤立噪点。

2.2 表格结构检测算法

项目采用混合策略检测表格：

1. 水平/垂直线检测

   使用Hough变换检测直线，通过角度过滤与线段合并重构表格框架：

   edges = cv2.Canny(gray, 50, 150)
   lines = cv2.HoughLinesP(edges, 1, np.pi/180, threshold=100,
                          minLineLength=100, maxLineGap=10)

2. 投影分析法

   对二值图像进行水平/垂直投影，通过波峰检测确定行列分割线：

   horizontal_proj = np.sum(binary, axis=1)
   vertical_proj = np.sum(binary, axis=0)

3. 深度学习辅助（可选）

   集成TableNet等模型进行端到端表格检测，需额外安装TensorFlow环境。

2.3 OCR优化策略

针对表格文本特性，项目进行了以下优化：

1. 区域级识别

   对每个单元格单独调用PyTesseract，避免全局识别导致的上下文干扰：

   cell_image = image[y1:y2, x1:x2]
   text = pytesseract.image_to_string(cell_image, lang='chi_sim+eng')

2. 多语言混合支持

   通过lang参数指定组合语言包（如eng+chi_sim），并动态切换识别引擎模式（--oem 3启用LSTM引擎）。

3. 后处理校正

   使用规则引擎与词典匹配修正常见OCR错误（如"0"→"O"、"7"→"?"）。

---

3. 实战部署指南

3.1 环境配置

系统要求：

• Python 3.8+
• Tesseract OCR 5.0+（需单独安装）
• OpenCV 4.5+

依赖安装：

# 安装Tesseract（Ubuntu示例）
sudo apt install tesseract-ocr tesseract-ocr-chi-sim

# 安装Python库
pip install opencv-python pytesseract pandas

3.2 核心代码解析

项目主体流程封装于table_extractor.py：

class TableExtractor:
    def __init__(self, image_path):
        self.image = cv2.imread(image_path)
        self.preprocessed = self._preprocess()

    def _preprocess(self):
        gray = cv2.cvtColor(self.image, cv2.COLOR_BGR2GRAY)
        clahe = cv2.createCLAHE(clipLimit=2.0, tileGridSize=(8,8))
        equalized = clahe.apply(gray)
        _, binary = cv2.threshold(equalized, 0, 255,
                                 cv2.THRESH_BINARY + cv2.THRESH_OTSU)
        return cv2.medianBlur(binary, 3)

    def detect_table(self):
        # 边缘检测与形态学操作
        edges = cv2.Canny(self.preprocessed, 50, 150)
        kernel = cv2.getStructuringElement(cv2.MORPH_RECT, (3,3))
        dilated = cv2.dilate(edges, kernel, iterations=2)

        # 查找轮廓并筛选最大表格区域
        contours, _ = cv2.findContours(dilated, cv2.RETR_EXTERNAL,
                                      cv2.CHAIN_APPROX_SIMPLE)
        max_contour = max(contours, key=cv2.contourArea)
        x,y,w,h = cv2.boundingRect(max_contour)
        return self.image[y:y+h, x:x+w]

    def extract_cells(self, table_roi):
        # 投影分析分割行列
        horizontal_proj = np.sum(table_roi, axis=1)
        row_lines = np.where(horizontal_proj < 0.1 * np.max(horizontal_proj))[0]

        vertical_proj = np.sum(table_roi, axis=0)
        col_lines = np.where(vertical_proj < 0.1 * np.max(vertical_proj))[0]

        # 生成单元格坐标
        cells = []
        for i in range(len(row_lines)-1):
            for j in range(len(col_lines)-1):
                x1, y1 = col_lines[j], row_lines[i]
                x2, y2 = col_lines[j+1], row_lines[i+1]
                cells.append((x1, y1, x2, y2))
        return cells

    def recognize_text(self, cells):
        data = []
        for cell in cells:
            x1, y1, x2, y2 = cell
            cell_img = table_roi[y1:y2, x1:x2]
            text = pytesseract.image_to_string(cell_img, lang='chi_sim+eng')
            data.append(text.strip())
        return pd.DataFrame(np.array(data).reshape(-1, len(col_lines)-1))

3.3 执行流程示例

输入图像：包含合并单元格的复杂表格（如财务报表）

python table_extractor.py --input financial_report.png --output report.csv

处理步骤：

1. 图像预处理：灰度化 → CLAHE增强 → 二值化 → 中值滤波
2. 表格检测：Canny边缘检测 → 形态学膨胀 → 轮廓分析
3. 单元格分割：水平/垂直投影 → 波峰检测 → 坐标生成
4. OCR识别：逐单元格调用PyTesseract → 文本清洗
5. 结果导出：生成结构化CSV文件

---

4. 常见问题与解决方案

4.1 表格检测失败

• 现象：无法定位表格区域或误检非表格元素
• 解决方案 ：
  1. 调整Canny边缘检测参数（threshold1=30, threshold2=100）
  2. 改用深度学习模型（如使用预训练的TableNet）
  3. 添加ROI手动选择功能（通过cv2.selectROI交互）

4.2 OCR识别率低

• Case 1 ：中英文混合识别错误

  • 优化方法：指定多语言包并设置优先级：

    text = pytesseract.image_to_string(image, lang='chi_sim+eng', config='--psm 6')

• Case 2 ：手写体识别困难

  • 优化方法：启用Tesseract的LSTM模式（--oem 1）并训练自定义字体模型

4.3 内存溢出（OOM）

• 错误信息 ：ResourceExhaustedError: OOM when allocating tensor
• 解决方法 ：
  1. 降低处理分辨率：image = cv2.resize(image, (width//2, height//2))
  2. 启用批处理分割：将大图切割为子区域分别处理
  3. 使用GPU加速：配置CUDA环境并启用Tesseract的GPU模式

---

5. 相关技术论文与研究

5.1 基础OCR技术

1. 《Tesseract: An Open-Source Optical Character Recognition Engine》 （Smith, 2007）

   详细阐述了Tesseract的LSTM架构与训练流程，为项目中的OCR优化提供理论依据。

2. 《A Survey of Table Recognition: Models, Observations, Applications, and Challenges》 （Zhong et al., 2020）

   系统综述了表格检测与识别的关键技术，包括基于深度学习的端到端方法。

5.2 高级扩展方向

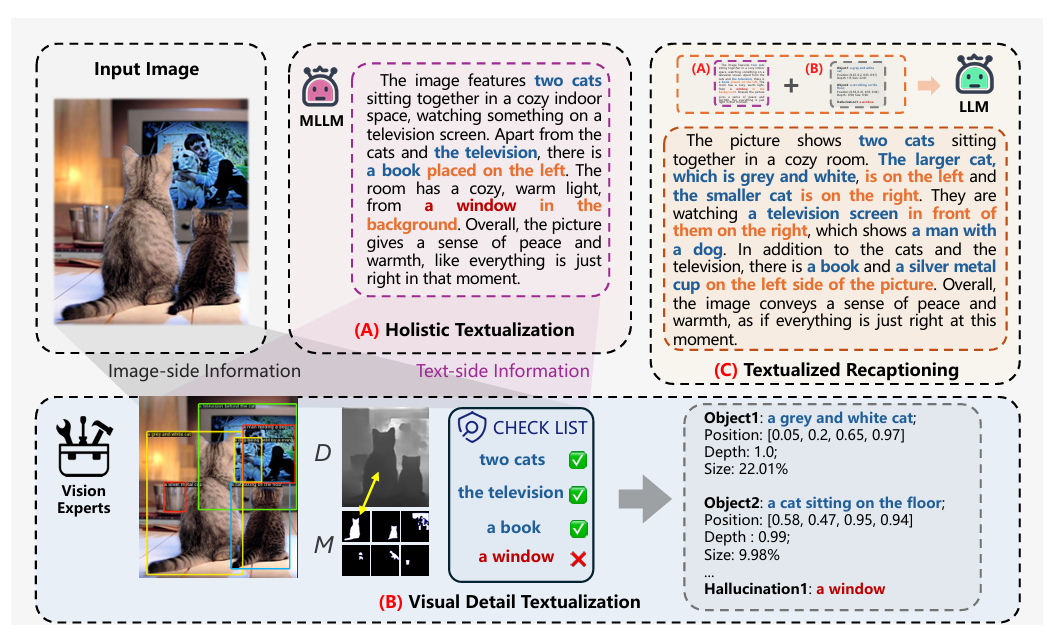

1. 《Image Textualization: Automatic Generation of Detailed Image Descriptions》 （Zhang et al., 2024）

   提出多模态框架IT，通过结合视觉专家模型与大语言模型生成结构化描述，可为表格语义理解提供新思路。

2. 《Vision Transformer for Fast and Efficient Scene Text Recognition》 （Lee et al., 2021）

   将ViT引入OCR任务，在复杂版式场景中达到SOTA性能，可作为项目升级方向。

---

6. 项目演进与生态整合

6.1 功能扩展建议

1. 多模态输入支持

   集成PDF解析库（如PyMuPDF），直接处理扫描PDF文档。

2. 语义理解增强

   结合大语言模型（如GPT-4）进行表头推理与数据类型判断。

3. 云服务部署

   使用FastAPI构建RESTful API，支持批量处理与异步任务。

6.2 性能优化路径

1. GPU加速

   利用CUDA加速OpenCV运算，并通过TensoRT优化PyTesseract推理速度。

2. 增量处理

   对大型文档实施流式处理，减少内存占用。

---

结语

Text-Extraction-Table-Image项目通过经典计算机视觉与OCR技术的深度融合，为表格图像处理提供了高效可靠的解决方案。随着多模态大模型的发展，未来可通过引入视觉-语言联合表征进一步提升复杂场景下的鲁棒性。该项目的模块化设计使其易于扩展，开发者可根据具体需求灵活定制预处理流水线或集成最新深度学习模型，推动文档自动化处理技术的持续进化。
