OpenHarmony轻量系统--BearPi-Nano开发板网络程序测试

本文介绍RISC-V架构海思Hi3861开发板，通过Linux开发环境运行OpenHarmony轻量化系统，下载测试网络例程的过程与步骤。

OpenHarmony操作系统分类

轻量系统（mini system）

面向MCU类处理器例如Arm Cortex-M、RISC-V 32位的设备，硬件资源极其有限，支持的设备最小内存为128KiB，可以提供多种轻量级网络协议，轻量级的图形框架，以及丰富的IOT总线读写部件等。可支撑的产品如智能家居领域的连接类模组、传感器设备、穿戴类设备等。
小型系统（small system）

面向应用处理器例如Arm Cortex-A的设备，支持的设备最小内存为1MiB，可以提供更高的安全能力、标准的图形框架、视频编解码的多媒体能力。可支撑的产品如智能家居领域的IP Camera、电子猫眼、路由器以及智慧出行领域的行车记录仪等。
标准系统（standard system）

面向应用处理器例如Arm Cortex-A的设备，支持的设备最小内存为128MiB，可以提供增强的交互能力、3D GPU以及硬件合成能力、更多控件以及动效更丰富的图形能力、完整的应用框架。可支撑的产品如高端的冰箱显示屏。

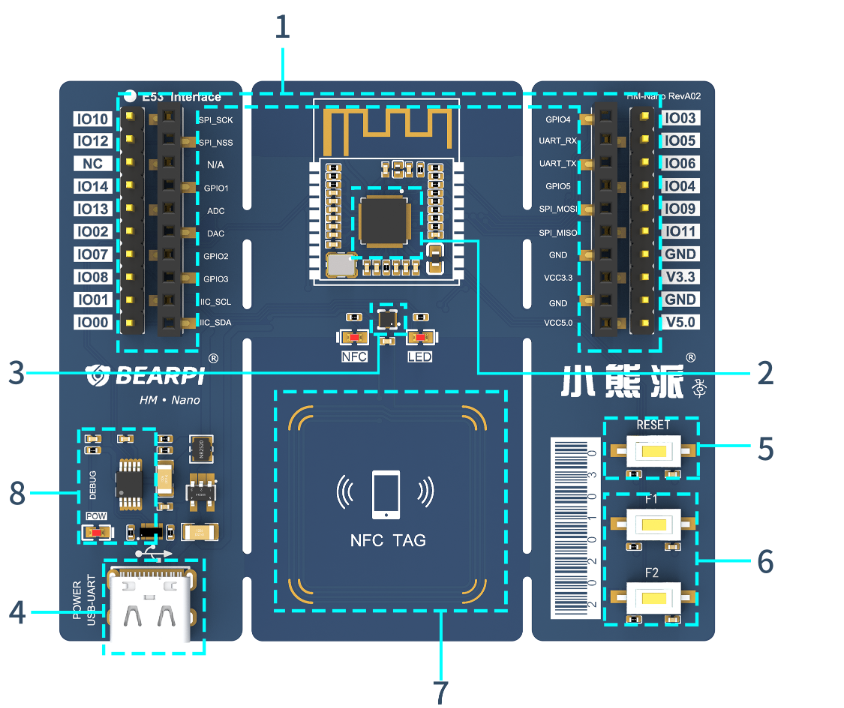

BearPi-HM_Nano开发板

BearPi-HM_Nano开发板是一块专门为HarmonyOS设计的HarmonyOS开发板，板载高度集成的2.4GHz WLAN SoC芯片Hi3861，并板载NFC电路及标准的E53接口，标准的E53接口可扩展智能加湿器、智能台灯、智能安防、智能烟感等案例。

规格类型	规格清单
CPU子系统	* 高性能 32bit微处理器，最大工作频率160MHz * 内嵌SRAM 352KB、ROM 288KB * 内嵌 2MB Flash
外围接口	* 1个SDIO接口、2个SPI接口、2个I2C接口、3个UART接口、15个GPIO接口、7路ADC输入、6路PWM、1个I2S接口（注：上述接口通过复用实现） * 外部主晶体频率40M或24M

1、开发环境

Linux编译服务器（可以使用windows虚拟机）
Windows工作台（主机电脑）
BearPi-HM_Nano开发板
USB Type-C线（Windows工作台通过USB与BearPi-HM_Nano开发板组连接）

开发工具软件可以小熊源官方网盘下载： https://pan.baidu.com/s/1vSpPWvIhL8wCVGnEOjXS7g?pwd=1234

Linux开发工具

开发工具	用途	获取途径
交叉编译器gcc_riscv32	交叉编译工具	https://pan.baidu.com/s/1vSpPWvIhL8wCVGnEOjXS7g?pwd=1234提取码：1234
Python3.7+	编译构建工具	https://www.python.org/ftp/python/3.8.5/Python-3.8.5.tgz
SCons3.0.4+	编译构建工具	通过互联网获取
bash	命令处理器	通过互联网获取
build-essential	编译依赖的基础软件包	通过互联网获取
gn	产生ninja编译脚本	https://pan.baidu.com/s/1vSpPWvIhL8wCVGnEOjXS7g?pwd=1234提取码：1234
ninja	执行ninja编译脚本	https://pan.baidu.com/s/1vSpPWvIhL8wCVGnEOjXS7g?pwd=1234提取码：1234

Windows开发工具

开发工具	用途	获取途径
Visual Studio Code	代码编辑工具。	https://code.visualstudio.com/
MobaXterm、PuTTY或其他超级终端（选其一）	远程连接Linux编译服务器，连接模组串口工具。	通过互联网获取（如：https://mobaxterm.mobatek.net/）

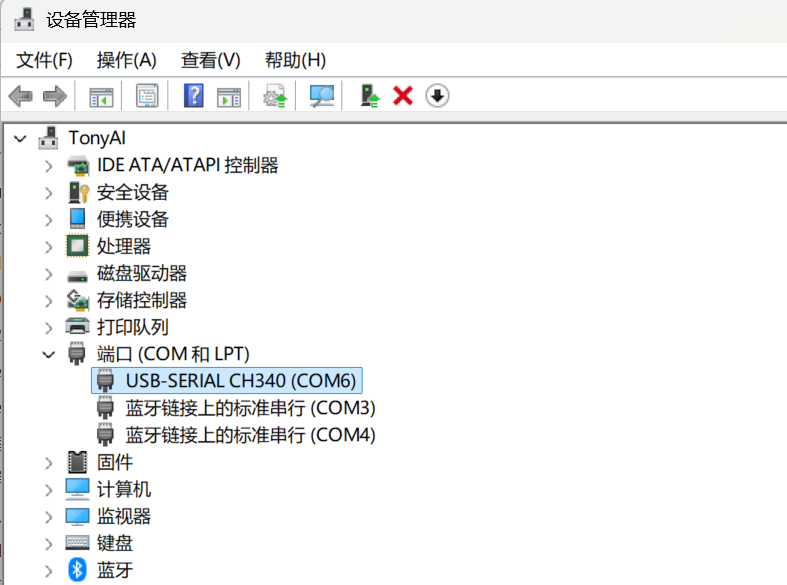

CH341SER.EXE	USB转串口驱动。	http://www.wch.cn/search?q=ch340g&t=downloads

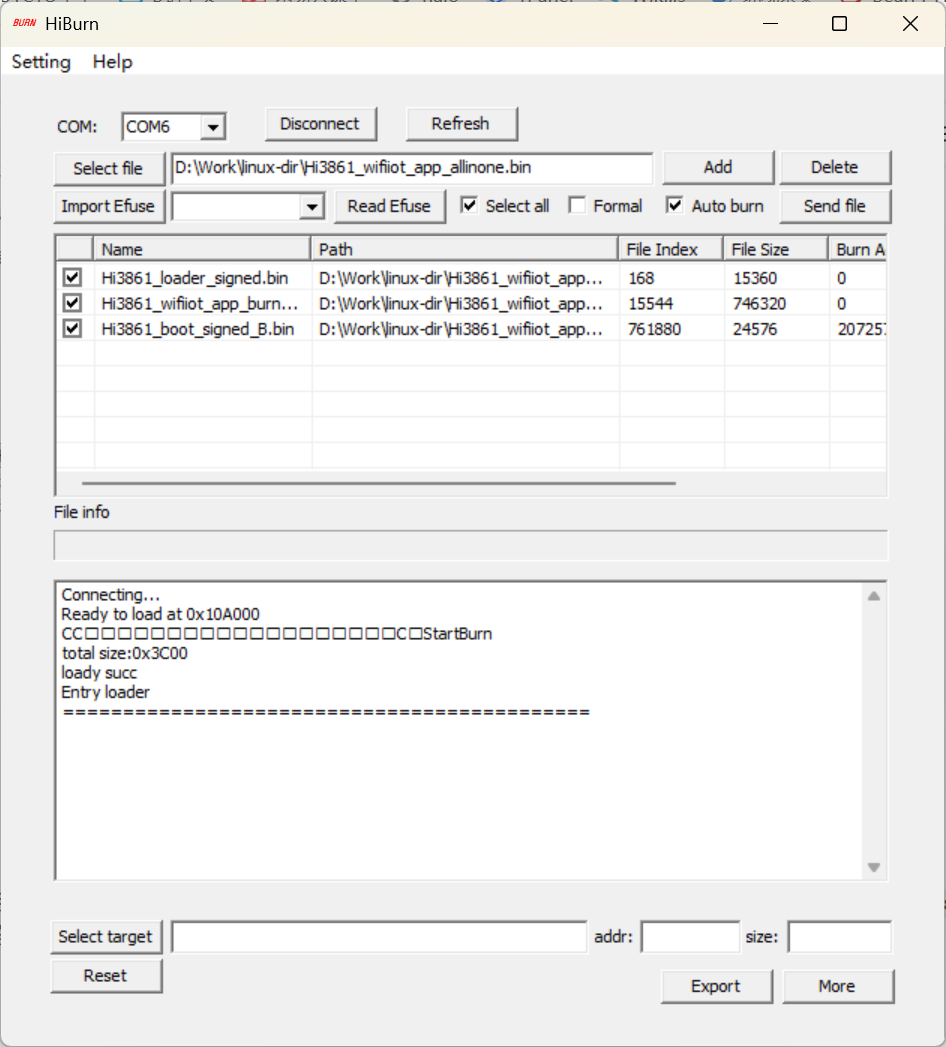

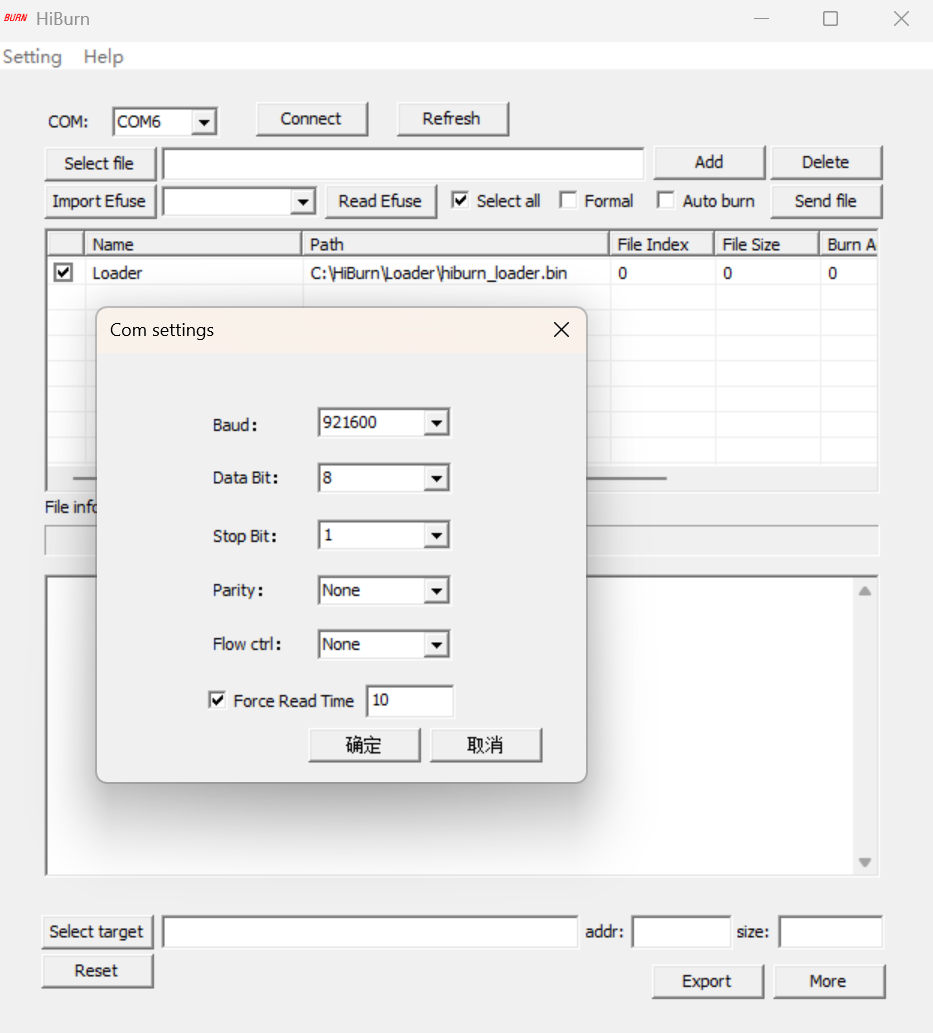

Hiburn烧录工具	代码烧录工具。	https://pan.baidu.com/s/1vSpPWvIhL8wCVGnEOjXS7g?pwd=1234密码：1234

2、Linux开发环境安装

安装Python环境

输入命令"python3 --version"，查看Python版本号。需使用python3.7以上版本，否则请按以下步骤执行，以python3.7为例：

复制代码

sudo apt-get install python3.7
cd /usr/bin && sudo rm python && sudo ln -s /usr/bin/python3.7 python && python --version

sudo apt-get install python3-setuptools python3-pip -y
sudo pip3 install setuptools
sudo pip3 install kconfiglib
sudo pip3 install pycryptodome
sudo pip3 install six --upgrade --ignore-installed six
sudo pip3 install ecdsa

安装scons

复制代码

sudo apt-get install scons -y

安装gn

打开Linux编译服务器终端。
下载gn工具：https://pan.baidu.com/s/1vSpPWvIhL8wCVGnEOjXS7g?pwd=1234 提取码：1234
解压gn安装包至~/gn路径下："tar -xvf gn.1523.tar -C ~/"。
设置环境变量："vim ~/.bashrc", 新增："export PATH=~/gn:$PATH"。
生效环境变量："source ~/.bashrc"。

安装ninja

打开Linux编译服务器终端
下载ninja工具：https://pan.baidu.com/s/1vSpPWvIhL8wCVGnEOjXS7g?pwd=1234 提取码：1234
解压ninja安装包至~/ninja路径下："tar -xvf ninja.1.9.0.tar -C ~/"。
设置环境变量："vim ~/.bashrc", 新增："export PATH=~/ninja:$PATH"。
生效环境变量："source ~/.bashrc"。

安装gcc_riscv32（WLAN模组类编译工具链）

须知： Hi3861平台仅支持使用libgcc运行时库的静态链接，不建议开发者使用libgcc运行时库的动态链接，会导致商业分发时被GPL V3污染。

打开Linux编译服务器终端。
下载gcc_riscv32工具：https://pan.baidu.com/s/1vSpPWvIhL8wCVGnEOjXS7g?pwd=1234 提取码：1234
解压gcc_riscv32安装包至/opt/gcc_riscv32路径下："tar -xvf gcc_riscv32-linux-7.3.0.tar.gz -C ~/"。
设置环境变量："vim ~/.bashrc"，新增："export PATH=~/gcc_riscv32/bin:$PATH"。
生效环境变量："source ~/.bashrc"。
Shell命令行中输入"riscv32-unknown-elf-gcc -v"，如果能正确显示编译器版本号，表明编译器安装成功。

3、下载源码

复制代码

git clone https://gitee.com/bearpi/bearpi-hm_nano.git -b master

复制代码

topolo@topolo-PC:~/hi3861-OH_dev$ tree -L 2
.
└── bearpi-hm_nano
    ├── applications
    ├── base
    ├── build
    ├── build.py -> build/lite/build.py
    ├── bundle.json
    ├── domains
    ├── drivers
    ├── foundation
    ├── kernel
    ├── LICENSE
    ├── out
    ├── prebuilts
    ├── README.md
    ├── test
    ├── third_party
    ├── utils
    └── vendor

4、编译程序

这里以板卡官方的TCP-Server服务器示例程序为编译对象进行测试。

修改bearpi-hm_nano/applications/BearPi/BearPi-HM_Nano/sample/D4_iot_tcp_server目录下的 tcp_server_demo.c文件。

复制代码

  //连接Wifi

        WifiConnect("wifi-name", "wifi-password");//修改wifi名称与密码

修改 applications\BearPi\BearPi-HM_Nano\sample 路径下 BUILD.gn 文件，指定 tcp_server 参与编译。

复制代码

tony@tony-VirtualBox:~/lite-os-dev/bearpi-hm_nano/applications/BearPi/BearPi-HM_Nano/sample$ vim BUILD.gn

修改内容如下：

复制代码

  ...
        #"D1_iot_wifi_ap:wifi_ap",

        #"D2_iot_wifi_sta_connect:wifi_sta_connect",

        #"D3_iot_udp_client:udp_client",

        "D4_iot_tcp_server:tcp_server",

        #"D5_iot_mqtt:iot_mqtt",

        #"D6_iot_cloud_oc:oc_mqtt",
...

返回到bearpi-hm_nano源码的根目录进行编译。编译程序后，复制bin文件到windows系统进行下载。

复制代码

python build.py BearPi-HM_Nano

sudo cp out/BearPi-HM_Nano/Hi3861_wifiiot_app_allinone.bin ~/win_dir/

编译输出结果：

复制代码

-------------output/bin/Hi3861_wifiiot_app_ota.bin image info print end--------------
< ^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^ >
                              BUILD SUCCESS
< ^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^ >
See build log from: /home/tony/lite-os-dev/bearpi-hm_nano/vendor/hisi/hi3861/hi3861/build/build_tmp/logs/build_kernel.log
[199/199] STAMP obj/vendor/hisi/hi3861/hi3861/run_wifiiot_scons.stamp
ohos BearPi-HM_Nano build success!
