一、步进电机与直流电机：

1-1**、什么是直流电机？**

直流电机是最常见的电机类型。直流电动机通常只有两个引线，一个正极和一个负极。直流电机的转速控制主要依靠改变输入电压的大小来实现，电压越高，电机转速越快。

1-2**、什么是步进电机？**

步进电机是一种将电脉冲信号转换成相应角位移的电机，每个脉冲使电机转动一个固定的角度（步进角），它可以实现更精准的位置控制。

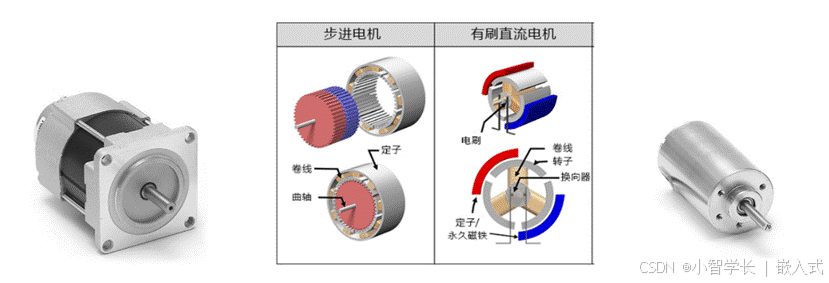

1-3**、直流电机与步进电机的对比：**

直流电机：

优点：价格低、控制方便

缺点：精确的位置控制相对困难，除非采用额外的编码器反馈。

步进电机：

优点：低速扭矩大，控制更精准；

缺点：成本相对高，转速相对较低。

二、思考？为什么****STM32 芯片引脚不能直接接步进电机或直流电机？但可以直接接舵机？

这要从舵机的构造说起，控制芯片+电机组成，stm32实际接的是控制芯片引脚，而不是电机本身。

而步进电机和直流电机内部是没有控制芯片的，如果使用stm32直接接电机，因为stm32芯片引脚驱动能力弱而驱动不起甚至损坏芯片，stm32每个IO的最大电流为40mA，一般步进电机跑起来可能需要几百mA到几A。

驱动能力可以理解为引脚的可以输出的力气，如果力气过小，当然推不动电机运行。

三、如何提升驱动能力呢？

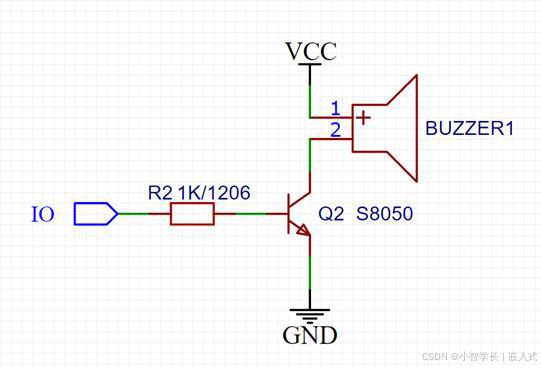

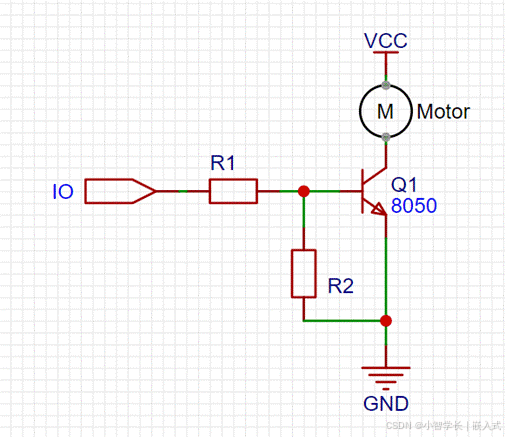

下图就是应用三极管的开关功能，使芯片IO的驱动能力提高。

上图可以简单理解为三极管开关电路，通过控制输入口的电平高低，就可以控制后端电路的开启关闭。

四、直流电机的控制？

4-1**、控制转** / 停

4-2**、控制转速**

直流电机的速度可以通过改变其输入电压来控制，使用单片机控制转速可以通过PWM控制。

PWM是一种通过发送一系列ON-OFF脉冲来调整输入电压平均值的技术。该平均电压与脉冲的宽度成正比，称为占空比。

占空比越高，施加到直流电机的平均电压就越高，从而导致电机速度增加。占空比越短，施加到直流电机的平均电压越低，导致电机速度降低。

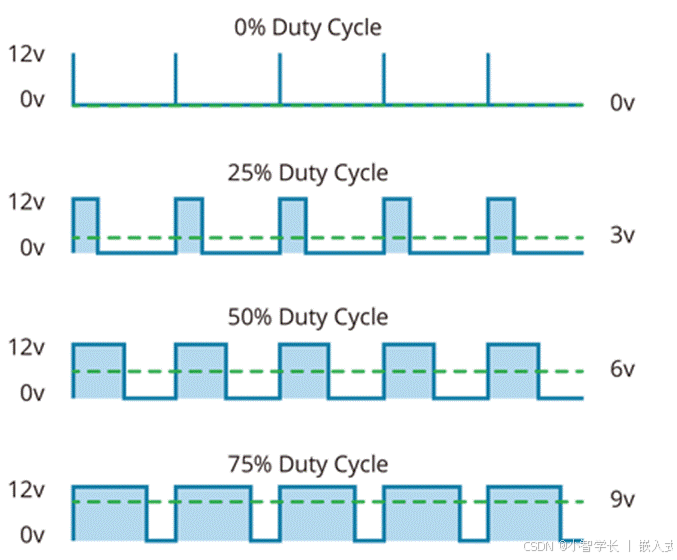

下图显示了具有各种占空比和平均电压的PWM技术。

4-3**、控制方向**

前面我们都只是控制电机往一个方向转动，如果需要更换方向，就需要重新接线，那如果需要自动控制电机的正反转呢？这就需要升级下电路。

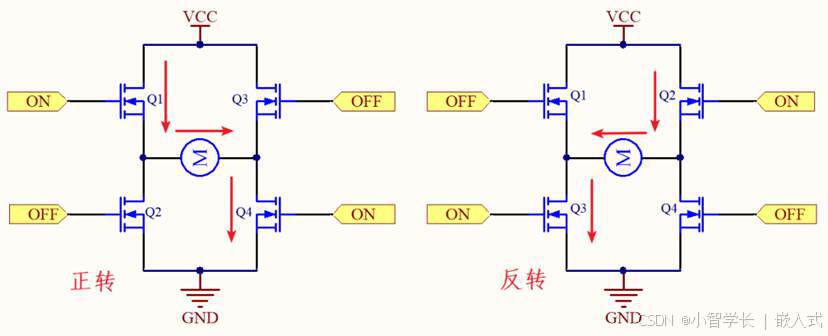

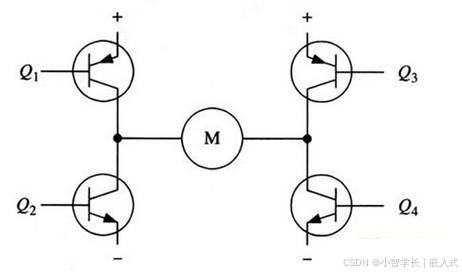

下面电路被称为H桥，是因为它使用四个晶体管连接，使示意图看起来像一个"H"。

为了控制直流电机的旋转方向，无需互换引线，可以使用称为H 桥的电路。H桥是可以双向驱动电机的电子电路。H桥用于许多不同的应用中。最常见的应用之一是控制机器人中的电机。

|----------------------------------------------------------------------------|----------------------------------------------------------------------------|
| | |

如果需要使用多个三极管，一个一个连接太麻烦了，有没有更好的方式呢？当然有，L293D、L298、和课程用的TC118S都是集成H桥的芯片。

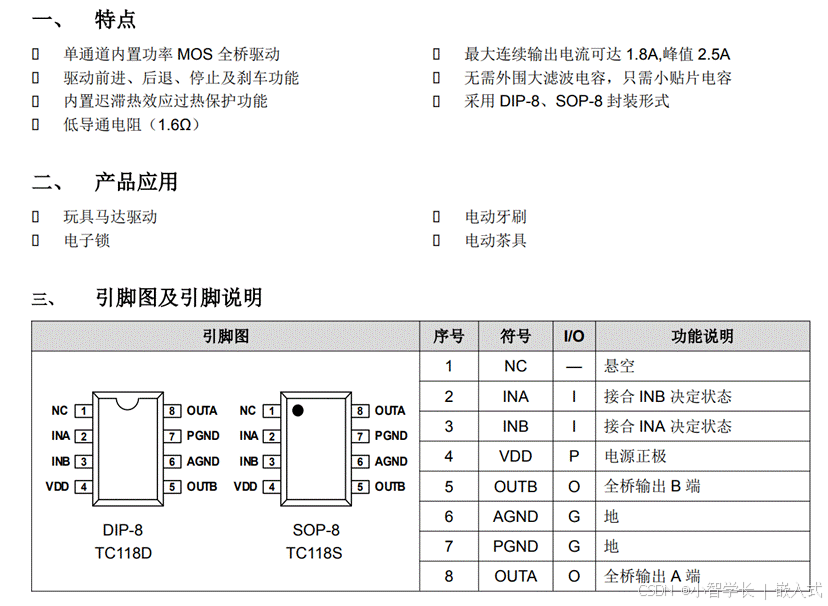

直流驱动芯片****TC118S

https://item.szlcsc.com/89487.html

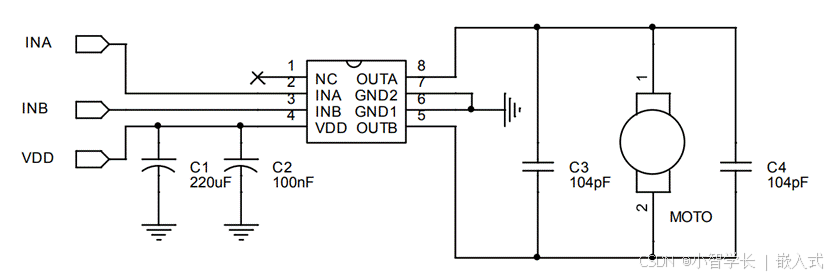

应用电路图

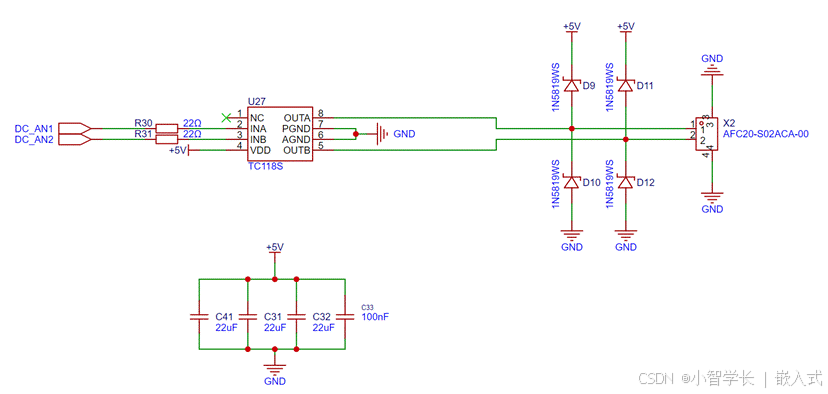

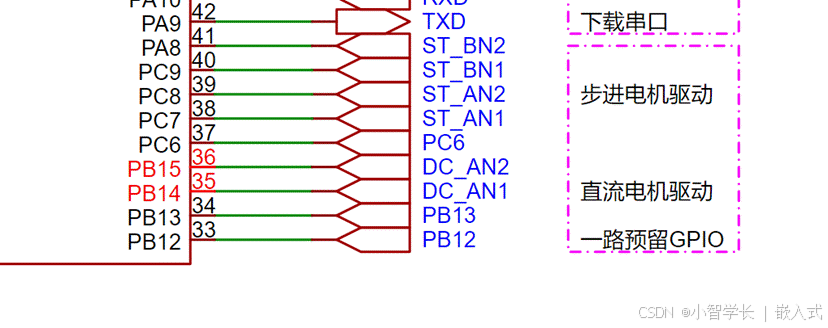

原理图：

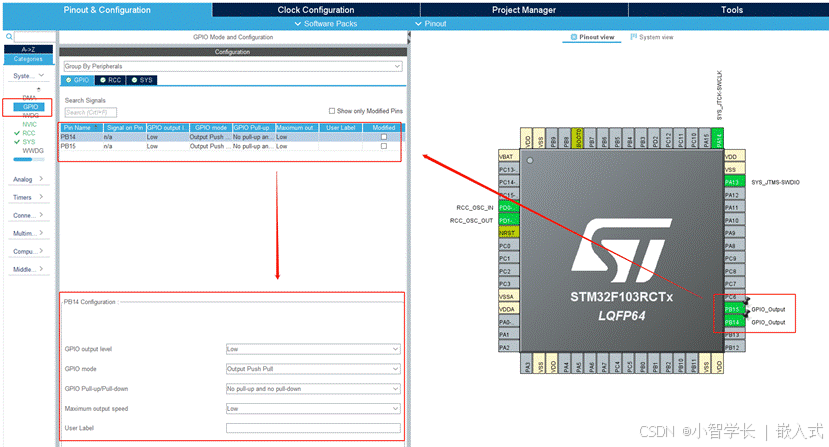

新建工程，设置PB14 PB15为GPIO输出

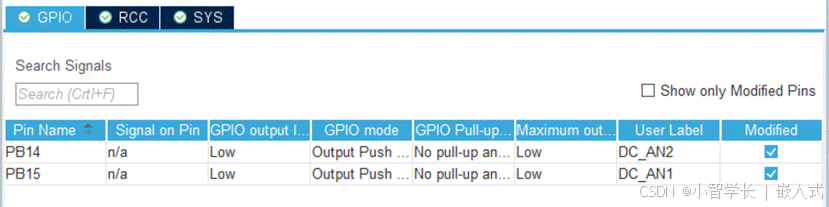

修改IO名称为DC_AN1、DC_AN2，这里PB14命名应该是DC_AN1,PB15应该是DC_AN2,不过这个命名错不影响控制效果，只影响电机旋转方向，大家留意下即可。

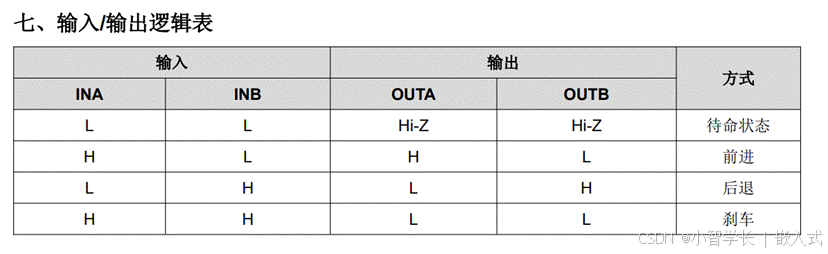

方向控制：

复制代码
main.c
  while (1)
  {
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
    //正转
    HAL_GPIO_WritePin(GPIOB,DC_AN1_Pin,GPIO_PIN_SET);
    HAL_GPIO_WritePin(GPIOB,DC_AN2_Pin,GPIO_PIN_RESET);
    HAL_Delay(5000);
    //停止
    HAL_GPIO_WritePin(GPIOB,DC_AN1_Pin,GPIO_PIN_RESET);
    HAL_GPIO_WritePin(GPIOB,DC_AN2_Pin,GPIO_PIN_RESET);
    HAL_Delay(5000);
    //反转
    HAL_GPIO_WritePin(GPIOB,DC_AN1_Pin,GPIO_PIN_RESET);
    HAL_GPIO_WritePin(GPIOB,DC_AN2_Pin,GPIO_PIN_SET);
    HAL_Delay(5000);
    //停止
    HAL_GPIO_WritePin(GPIOB,DC_AN1_Pin,GPIO_PIN_RESET);
    HAL_GPIO_WritePin(GPIOB,DC_AN2_Pin,GPIO_PIN_RESET);
    HAL_Delay(5000);
  }
  /* USER CODE END 3 */

速度控制：

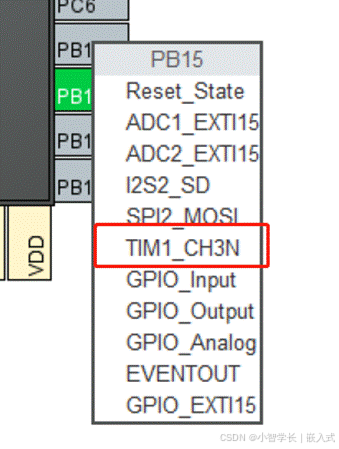

如果需要对直流电机进行速度控制，我们可以使用PWM，我们可以在STM32CUBEMX中看到PB15是支持绑定TIM1_CH3N这个通道的

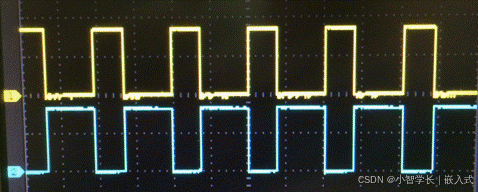

TIM1_CH3N与TIM1_CH3为互补输出，例如黄色是TIM1_CH3,TIM1_CH3N则为蓝色部分

|----------------------------------------------------------------------------|-----------------------------------------------------------------------------------------|

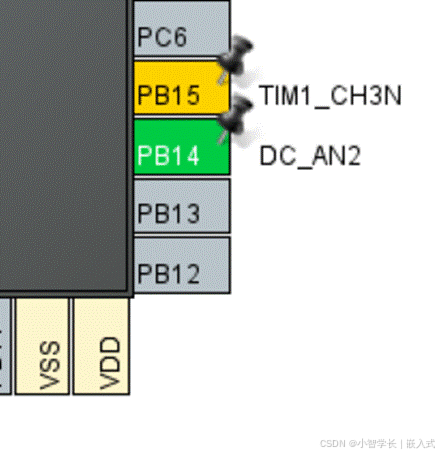

| | 设置完成后，IO变为黄色 |

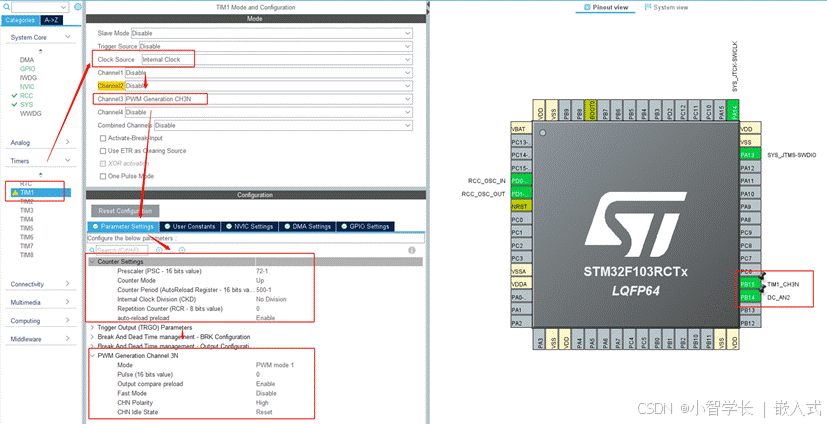

我们在左侧设置TIM1的CH3N为PWM模式即可

|--------------------------------------------------------------------------------------------------------------------------------------|
| 需要注意的是： 普通PWM开启的函数为 HAL_TIM_PWM_Start(&htim1,TIM_CHANNEL_3); CH3N由于是高级定时器才有的通道，开启函数为： HAL_TIMEx_PWMN_Start(&htim1, TIM_CHANNEL_3); |

最终代码

复制代码
main.c
  /* USER CODE BEGIN 2 */
  uint16_t pwm_value = 0;   //占空比
  HAL_TIMEx_PWMN_Start(&htim1,TIM_CHANNEL_3); //开启PWM输出
  HAL_GPIO_WritePin(GPIOB,DC_AN2_Pin,GPIO_PIN_RESET); //设置DC_AN2为低，只保持一个方向转动
  /* USER CODE END 2 */

  while (1)
  {
    /* USER CODE BEGIN 3 */
    while (pwm_value < 150){
       pwm_value++;
       //修改比较值，修改占空比，占空比为pwm_value/500
       __HAL_TIM_SetCompare(&htim1, TIM_CHANNEL_3, pwm_value);
       HAL_Delay(10);
    }
    HAL_Delay(1000);
    while (pwm_value){
       pwm_value--;
       __HAL_TIM_SetCompare(&htim1, TIM_CHANNEL_3, pwm_value);
       HAL_Delay(10);
    }
    HAL_Delay(1000);
  }
  /* USER CODE END 3 */

参考工程：参考飞书文档

五、步进电机的控制？

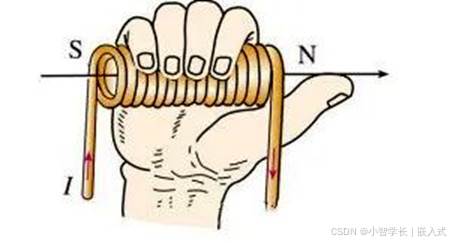

右手法则

步进电机工作原理

步进电机的基本工作原理为：给一个或多个定子相位通电，线圈中通过的电流会产生磁场，而转子会与该磁场对齐；依次给不同的相位施加电压，转子将旋转特定的角度并最终到达需要的位置。

步进电机中间的转子是一个磁铁，周围线圈在通电时会形成磁场，然后把转子吸过来，如果周围线圈按照一定的顺序逐个通电断电时，转子就会被带动转起来。

电机类型

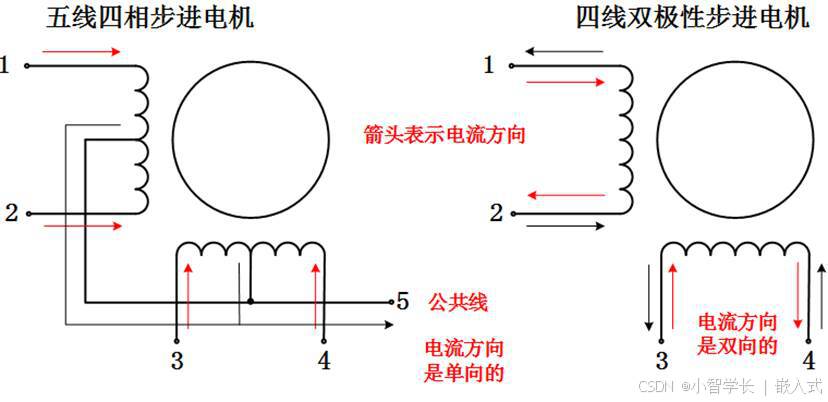

步进电机又分为单极性的步进电机和双极性的步进电机

|----------------------------------------------------------------------------|----------------------------------------------------------------------------|
| | |

其中左侧为单极性步进电机，右侧为双极性的步进电机。

|-----------------------------------------------------------------|
| 单双极性是指一个步进电机里面有几种电流的流向 单极性是指电机线圈只有一个方向的电流流向。 双极性是指电机线圈有两个电流的回路。 |

单级性电机驱动

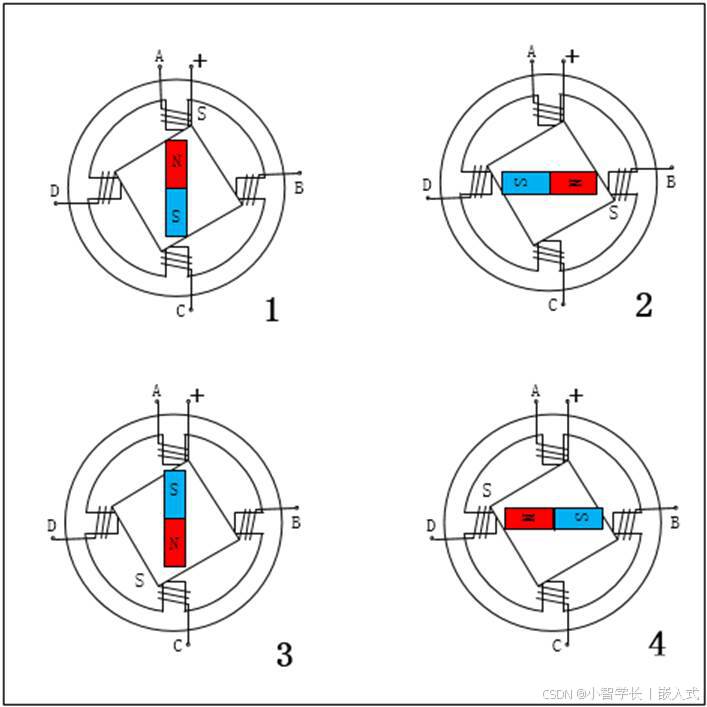

下图是单极性步进电机整步旋转的过程，其中，在图示中分为5根线，分别为A、B、C、D和公共端（+），公共端需要一直通电， 剩下ABCD相中只要有一个相通电，即可形成回路产生磁场，图中的通电顺序为A->B->C->D，即可完成上图中的顺时针旋转， 如果想要逆时针旋转只需要将其倒序即可。

双极性的步进电机

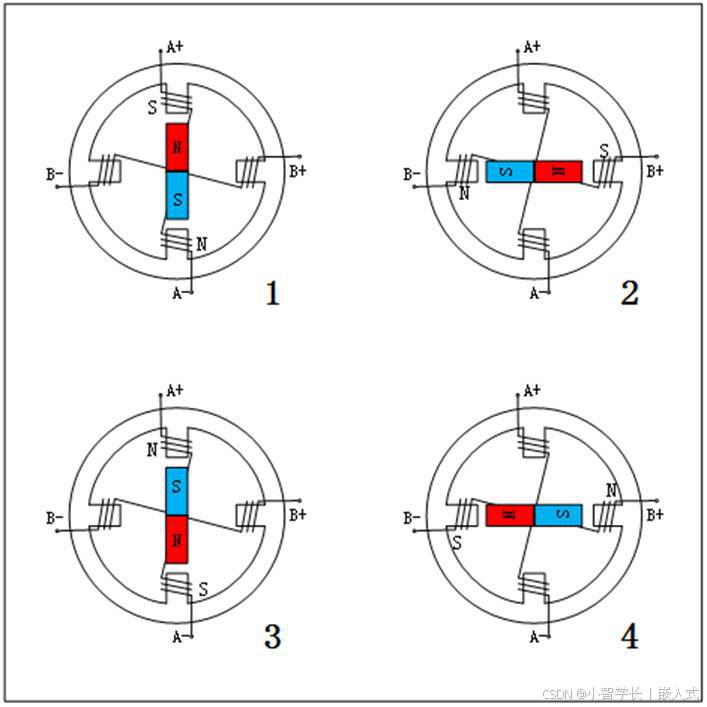

下图是一个双极性的步进电机整步，步进顺序。 在第一步中：将A相通电，根据电磁铁原理，产生磁性，并且因异性相吸，所以磁场将转子固定在第一步的位置； 第二步：当A相关闭，B相通电时，转子会旋转90°； 第三步：B相关闭、A相通电，但极性与第1步相反，这促使转子再次旋转90°。 在第四步中：A相关闭、B相通电，极性与第2步相反。重复该顺序促使转子按90°的步距角顺时针旋转。

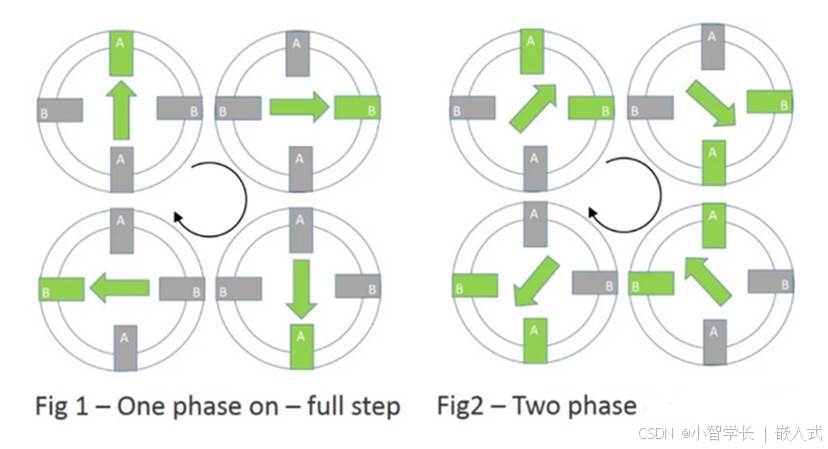

满步驱动：

单拍满步驱动 双拍满步驱动

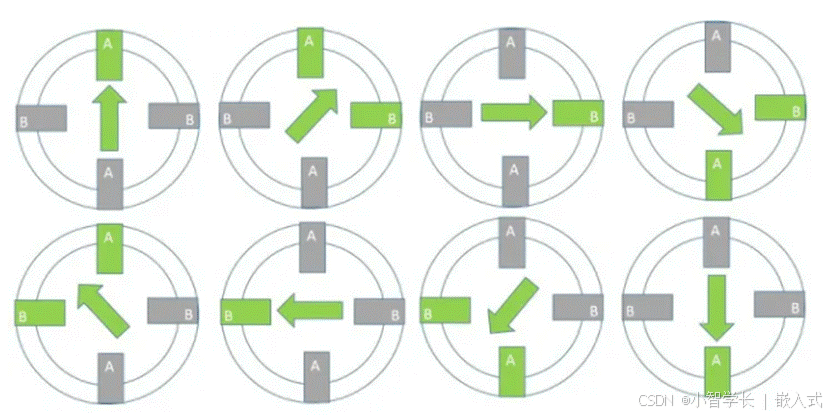

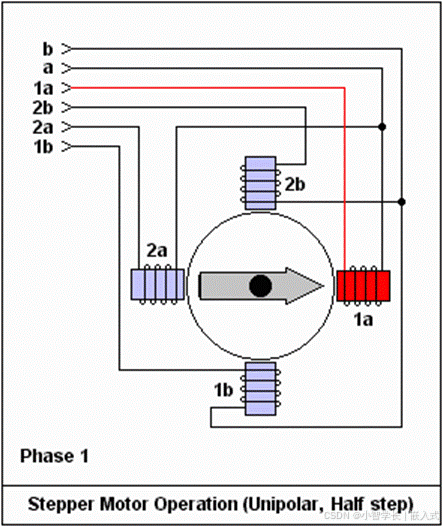

半步驱动：

半步驱动的好处是提高分辨率，但是缺点是扭矩只有满步驱动的70%，当然，也可以通过优化线圈中电流大小，来提高半步驱动扭矩。

总结：

步距角：改变一次通电状态（或者说一个脉冲信号）电机转子对应转过的角度。θ=360°/(z*n)，θ是步距角，z是转子齿数，n是工作拍数。

在非超载情况下，电机的转速和停止位置只取决于控制脉冲信号的频率和脉冲数；

脉冲数越多，转动角度越大；频率越高，转动速度越快（不能超过电机规定的最高频率）。

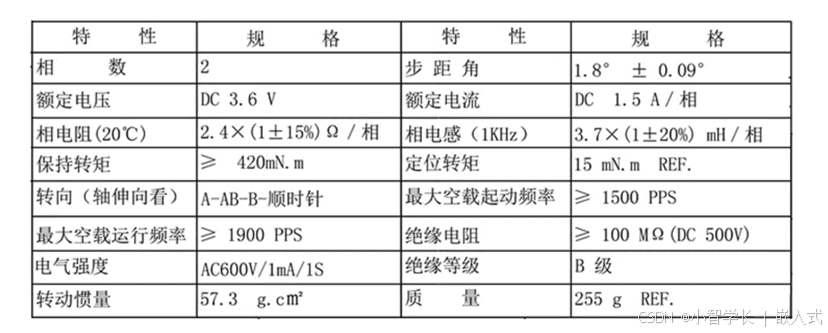

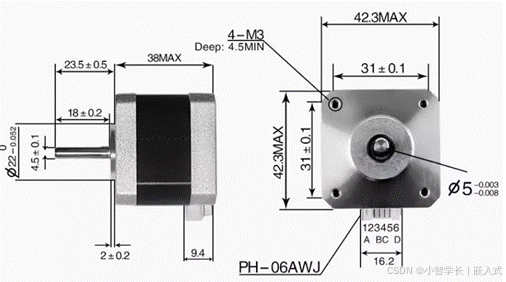

42****步进电机

这里的42一般指电机的安装尺寸42mm*42mm，同理，还有28、35、57、60，一般来说尺寸和扭矩成正比

|----------------------------------------------------------------------------|----------------------------------------------------------------------------|
| | |

|----------------------------------------------------------------------------|----------------------------------------------------------------------------|----------------------------------------------------------------------------|
| | | |

  • 两相：2组线圈
  • 步距角：每走一步的角度为1.8度

步进驱动芯片****BDR6622T

https://item.szlcsc.com/769389.html

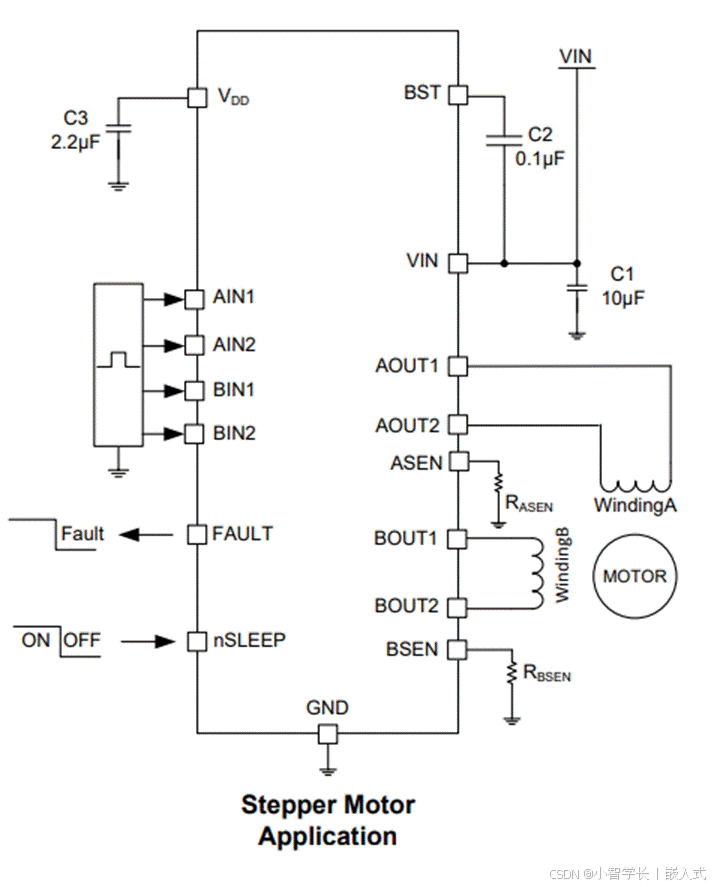

芯片框图

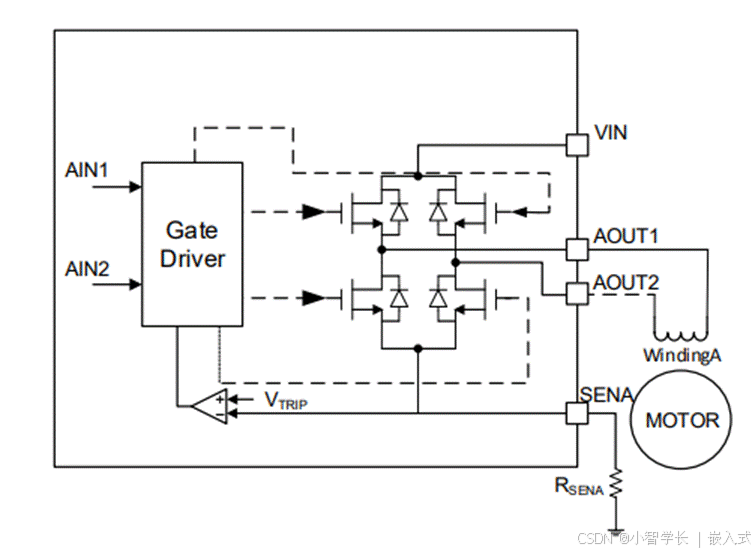

内部一个桥的框图：

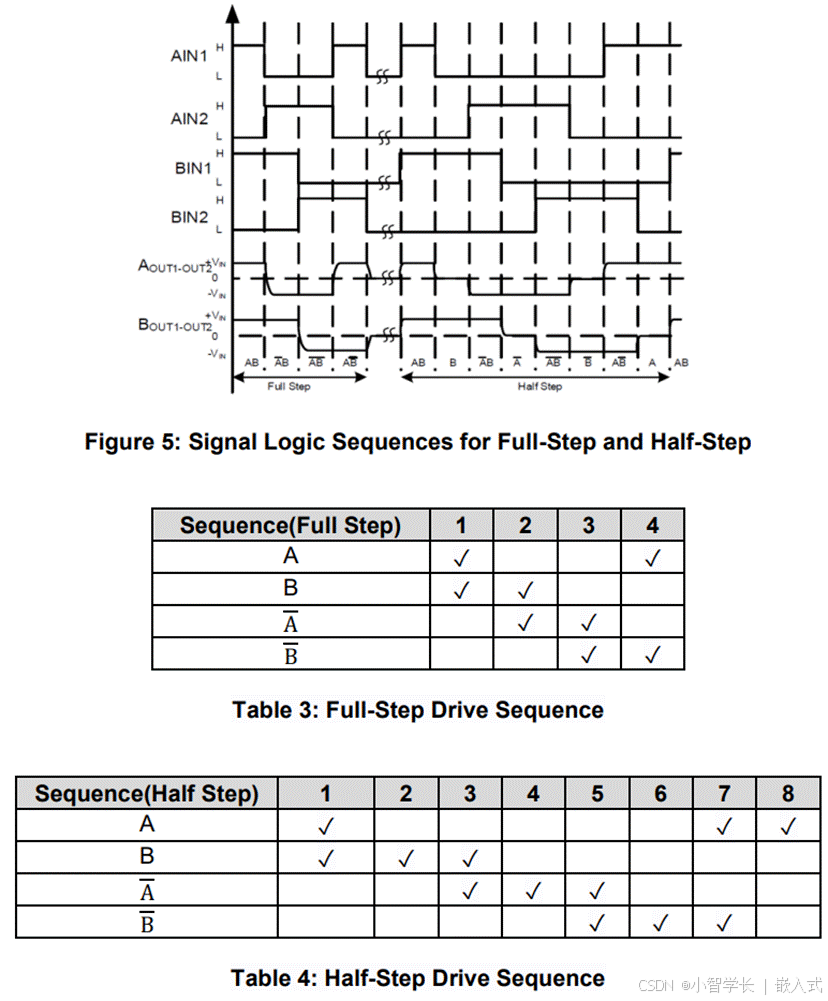

控制：

半步模式：1-4步

满步模式：1-8步

有了上面的理论基础后

我们可以编写代码用全步或半步控制步进电机了，

|----------------------------------------------------------------------------|----------------------------------------------------------------------------|
| | |

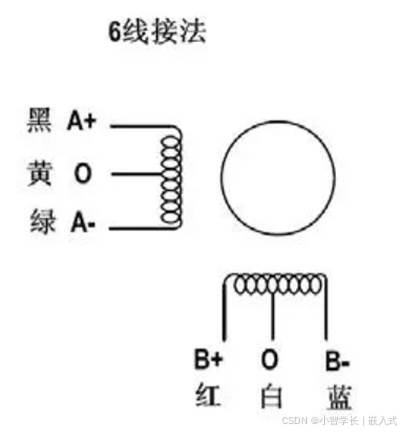

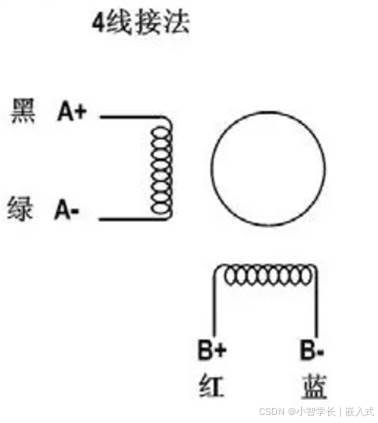

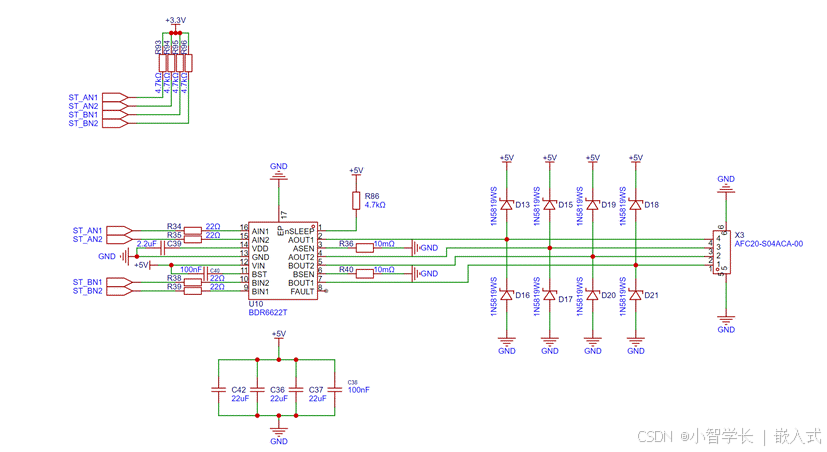

接线说明

|---------------------|
| 绿色A- 黑色A+ 蓝色B- 红色B+ |

参考代码如下

复制代码
 main.c
 /* USER CODE BEGIN 0 */
    void motor_run(uint8_t direction,uint8_t step){
        if(direction == 0){
        //正转
            switch(step){
                case 0:
                HAL_GPIO_WritePin(AN1_GPIO_Port,AN1_Pin,GPIO_PIN_SET);
                HAL_GPIO_WritePin(BN1_GPIO_Port,BN1_Pin,GPIO_PIN_SET);
                HAL_GPIO_WritePin(AN2_GPIO_Port,AN2_Pin,GPIO_PIN_RESET);
                HAL_GPIO_WritePin(BN2_GPIO_Port,BN2_Pin,GPIO_PIN_RESET);
                break;
                case 1:
                HAL_GPIO_WritePin(AN1_GPIO_Port,AN1_Pin,GPIO_PIN_RESET);
                HAL_GPIO_WritePin(BN1_GPIO_Port,BN1_Pin,GPIO_PIN_SET);
                HAL_GPIO_WritePin(AN2_GPIO_Port,AN2_Pin,GPIO_PIN_SET);
                HAL_GPIO_WritePin(BN2_GPIO_Port,BN2_Pin,GPIO_PIN_RESET);
                break;
                case 2:
                HAL_GPIO_WritePin(AN1_GPIO_Port,AN1_Pin,GPIO_PIN_RESET);
                HAL_GPIO_WritePin(BN1_GPIO_Port,BN1_Pin,GPIO_PIN_RESET);
                HAL_GPIO_WritePin(AN2_GPIO_Port,AN2_Pin,GPIO_PIN_SET);
                HAL_GPIO_WritePin(BN2_GPIO_Port,BN2_Pin,GPIO_PIN_SET);
                break;
                case 3:
                HAL_GPIO_WritePin(AN1_GPIO_Port,AN1_Pin,GPIO_PIN_SET);
                HAL_GPIO_WritePin(BN1_GPIO_Port,BN1_Pin,GPIO_PIN_RESET);
                HAL_GPIO_WritePin(AN2_GPIO_Port,AN2_Pin,GPIO_PIN_RESET);
                HAL_GPIO_WritePin(BN2_GPIO_Port,BN2_Pin,GPIO_PIN_SET);
                break;
            }
        }else{
        //反转
            switch(step){
                case 0:
                HAL_GPIO_WritePin(AN1_GPIO_Port,AN1_Pin,GPIO_PIN_SET);
                HAL_GPIO_WritePin(BN1_GPIO_Port,BN1_Pin,GPIO_PIN_RESET);
                HAL_GPIO_WritePin(AN2_GPIO_Port,AN2_Pin,GPIO_PIN_RESET);
                HAL_GPIO_WritePin(BN2_GPIO_Port,BN2_Pin,GPIO_PIN_SET);
                break;
                case 1:
                HAL_GPIO_WritePin(AN1_GPIO_Port,AN1_Pin,GPIO_PIN_RESET);
                HAL_GPIO_WritePin(BN1_GPIO_Port,BN1_Pin,GPIO_PIN_RESET);
                HAL_GPIO_WritePin(AN2_GPIO_Port,AN2_Pin,GPIO_PIN_SET);
                HAL_GPIO_WritePin(BN2_GPIO_Port,BN2_Pin,GPIO_PIN_SET);
                break;
                case 2:
                HAL_GPIO_WritePin(AN1_GPIO_Port,AN1_Pin,GPIO_PIN_RESET);
                HAL_GPIO_WritePin(BN1_GPIO_Port,BN1_Pin,GPIO_PIN_SET);
                HAL_GPIO_WritePin(AN2_GPIO_Port,AN2_Pin,GPIO_PIN_SET);
                HAL_GPIO_WritePin(BN2_GPIO_Port,BN2_Pin,GPIO_PIN_RESET);
                break;
                case 3:
                HAL_GPIO_WritePin(AN1_GPIO_Port,AN1_Pin,GPIO_PIN_SET);
                HAL_GPIO_WritePin(BN1_GPIO_Port,BN1_Pin,GPIO_PIN_SET);
                HAL_GPIO_WritePin(AN2_GPIO_Port,AN2_Pin,GPIO_PIN_RESET);
                HAL_GPIO_WritePin(BN2_GPIO_Port,BN2_Pin,GPIO_PIN_RESET);
                break;
            }
        }
    }

    void runstep(){
        uint8_t direction = 0;
        int step = 500;
        for(int i = 0;i < step ;i++){
            motor_run(direction,i%4);
            HAL_Delay(1);
        }
        HAL_GPIO_WritePin(AN1_GPIO_Port,AN1_Pin,GPIO_PIN_RESET);
        HAL_GPIO_WritePin(BN1_GPIO_Port,BN1_Pin,GPIO_PIN_RESET);
        HAL_GPIO_WritePin(AN2_GPIO_Port,AN2_Pin,GPIO_PIN_RESET);
        HAL_GPIO_WritePin(BN2_GPIO_Port,BN2_Pin,GPIO_PIN_RESET);
    }
/* USER CODE END 0 */


  /* USER CODE BEGIN 2 */
        runstep();
  /* USER CODE END 2 */

  //改变runstep()中的direction就是改变方向，改变step就是改变步数。

示例工程

参考飞书文档
