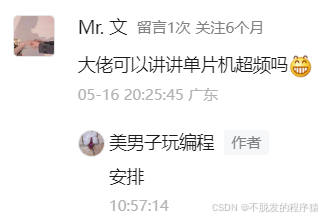

单片机的性能很大程度上取决于其时钟频率，即每秒执行的指令周期数。制造商通常为单片机指定一个最大时钟频率，以保证稳定性和可靠性。然而，在某些情况下，工程师或爱好者希望通过超频来突破这一限制，以获得更高的性能。 就比如以下这位粉丝：
众所周知，单片机的运行依赖于时钟信号，用于同步CPU和外设的操作。时钟信号通常由以下来源生成：
- 外部晶振：提供高精度和稳定的时钟信号，常用于需要精确计时的应用。
- 内部RC振荡器：内置于单片机，精度较低但成本低且易于使用。
- 锁相环（PLL）：通过倍频输入时钟信号生成更高频率的输出，广泛用于提升系统时钟频率。
并非所有单片机都适合超频。超频的可行性取决于芯片的设计、制造工艺和应用场景。
比如，Arduino（ATMega328），官方支持最高20 MHz，但社区实验表明可超频至30 MHz甚至更高。STM32F103，官方最大时钟为72 MHz，但可通过调整PLL超频至128 MHz或更高。
超频需要硬件和软件的支持。硬件上，可能需要更换更高频率的晶振；软件上，需修改时钟配置寄存器并调整外设参数。
对于使用外部晶振的单片机，将晶振更换为更高频率的型号是最直接的方法。例如，将Arduino的16 MHz晶振更换为30 MHz晶振即可提升时钟频率。然而，软件中依赖时钟的模块（如定时器或串口）需要重新配置以适应新频率。
对于支持PLL的单片机（如STM32），通过增加PLL倍频系数可以显著提高系统时钟。例如，STM32F103使用8 MHz HSE，通过将PLL倍频从9调整到16，可将系统时钟从72 MHz提升至128 MHz。
在某些情况下，略微提高供电电压（如从5V到5.5V）可以增强超频时的稳定性，但必须在数据手册规定的范围内操作，以免损坏芯片。
超频虽然能提升性能，但也带来以下风险：
- 系统不稳定：超频可能导致单片机崩溃或执行错误指令。
- 功耗增加：更高频率通常意味着更高功耗，可能缩短电池寿命。
- 过热：超频会增加芯片发热量，可能需要额外的散热措施。
- 外设故障：某些外设（如ADC或UART）在超频时可能无法正常工作，或需要重新配置。
- 硬件损坏：长期超频可能缩短芯片寿命或导致永久性损坏。
我之前尝试过超频来提升单片机性能，导致Flash存储器需要额外的等待周期以确保正确读取数据，自己给自己制造了一个bug。
此外，超频可能导致制造商保修失效，因此不建议在商业产品中未经充分测试就使用超频。
如果真的想试一试超频技术，必须测试系统的稳定性。以下是一些建议：
- 压力测试：编写程序执行连续计算或内存访问，观察是否发生崩溃。
- 外设验证：测试UART、定时器、ADC等外设的功能，确保无错误。
- 温度监控：使用温度传感器或触摸芯片，确认温度在安全范围内。
- 看门狗定时器：启用看门狗定时器，检测系统是否因超频而挂起。
