磷酸铁锂电池特性详解：OCV曲线、滞回效应与老化机制

引言

在当今新能源时代，磷酸铁锂(LiFePO₄，简称LFP)电池因其安全性高、循环寿命长等优势，已成为电动汽车和储能系统的重要选择。本文将深入探讨LFP电池的核心特性，包括其独特的充放电OCV曲线、滞回特性，以及温度和老化的影响机制。

一、磷酸铁锂电池基本特性

1. 化学组成与结构

磷酸铁锂电池以LiFePO₄为正极材料，石墨通常为负极，具有橄榄石型晶体结构。这种结构提供了优异的热稳定性和化学稳定性，但同时也导致了较低的锂离子扩散系数。

2. 电压特性

标称电压：3.2V (介于3.0-3.3V之间)
充电截止电压：通常3.6-3.8V
放电截止电压：通常2.0-2.5V

3. 优势特点

安全性高：分解温度高达270°C，远高于其他锂离子电池
循环寿命长：可达2000-7000次循环（取决于使用条件）
成本较低：不含贵金属钴
环境友好：无毒无害

4.木桶效应

新能源汽车电池包是由一个个单体的电池（电芯）串联或并联组成的模组，再由多个模组联合组成电池包。

磷酸铁锂的单体电池循环次数可达 3000 - 4000 次，但是整个电池包寿命受最差的单体电芯影响，整体循环可能达不到 4000 次甚至低于 3000 次，这就是电池的木桶效应。

假设有4个单体电芯，其 SOC 为 80% ，80%， 80%，30%。因为 30% 和 80% 的 OCV 电压差距不大，此时系统可能计算整体 SOC 为 75%。

当 30%的电芯用完电时，此时 4 个电池的 SOC 为 50%， 50%，50%， 0%

此时电池管理系统为何保护最差的那一块电池，会触发电池的过放电保护，系统整体的 SOC 会显示为 0%。

这个时候你就会发现你只用了 30% 的电，电量显示从 75% 直接降到了 0%，也就是跳电现象，直接跳电到 0% 则会出现 EV 受限。

磷酸铁锂电池的"木桶效应"主要由电池组内各电芯的性能不一致性（如容量、内阻、自放电率差异）或系统短板（如散热不均、采集误差）导致。其核心影响是：**电池组的整体性能会被最差的那个电芯或最薄弱的环节限制**------就像木桶的装水量由最短的木板决定。具体表现为：

1. 容量缩水：串联组中容量最小的电芯会提前触发充放电截止，拖累整组可用容量；
1. 功率受限：内阻最大的电芯发热严重，迫使系统降低电流；
1. 寿命缩短：老化最快的电芯会加速整体衰减；
1. 安全风险：温度最高或电压异常的个体可能引发连锁反应。

二、LFP电池的OCV曲线特性

1. OCV基本概念

开路电压(Open Circuit Voltage, OCV)是指电池在没有外部电流流动时的端电压，反映了电池的荷电状态(State of Charge, SOC)。

2. LFP电池OCV曲线的独特特征

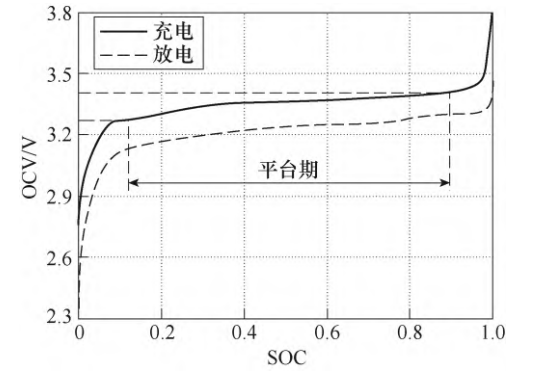

从图中我们可以看到，SOC 在 20% - 80% 时曲线过于平坦，极值只有 0.1V 左右，这就导致了一个问题：SOC 在此范围内容易测不准。而三元锂电池的 OCV-SOC 曲线很线性，不会产生测不准的问题。

磷酸铁锂电池（LFP）之所以会有非常平坦的电压平台 （充放电时电压基本保持在3.2V左右），主要是因为它的两相反应机制 和特殊的晶体结构。

两相共存，电压稳定

充电时，LiFePO₄（磷酸铁锂）逐渐变成FePO₄（磷酸铁），并释放锂离子。
放电时，FePO₄又变回LiFePO₄，吸收锂离子。
关键点 ：在20%~90% SOC（电量状态）范围内，LiFePO₄和FePO₄两相同时存在，就像冰水混合物一样，温度（电压）保持不变，直到某一相完全转化。

橄榄石结构稳定

磷酸铁锂具有橄榄石晶体结构，锂离子只能在特定的一维通道中移动，使得充放电反应非常稳定，不会像其他锂电池材料（如三元锂）那样电压逐渐变化。

结果：超长平坦区

因此，LFP电池在大部分充放电过程中，电压几乎不变（3.2V左右），直到电量接近满或空时，电压才会快速上升或下降。

3.对比其他锂电池

电池类型	电压曲线特点	原因
磷酸铁锂（LFP）	超长平坦区（3.2V）	两相反应，结构稳定
三元锂（NMC/NCA）	斜线上升/下降	固溶体反应，电压连续变化
钴酸锂（LCO）	阶梯状变化	分步相变

特性	LFP电池	NMC电池	LCO电池
电压平台	非常平坦	倾斜	较倾斜
平台电压	~3.2V	~3.7V	~3.8V
滞回效应	显著	中等	较小

三、电池的滞回特性(Hysteresis)

1. 定义与表现

磷酸铁锂电池（LFP）的滞回特性 （Hysteresis）指的是相同电量（SOC）下，充电时的电压比放电时略高的现象（通常相差50-150mV）。这种现象主要由以下几个原因造成：

Ⅰ.材料结构变化带来的能量损耗

充放电时晶体膨胀/收缩：LiFePO₄在锂离子脱嵌（充电）和嵌入（放电）时，晶格会发生微小形变（约6%体积变化），导致能量消耗，使充放电路径不同。
类似弹簧被拉伸后回弹不彻底，需要额外能量恢复原状。

Ⅱ.两相界面的移动阻力

LFP充放电时存在LiFePO₄（放电态）和FePO₄（充电态）两相共存，相界面的移动需要克服能量壁垒，导致：
- 充电时：需要更高电压推动Li⁺脱出（相变从LiFePO₄→FePO₄）。
- 放电时：FePO₄还原为LiFePO₄时电压略低。

Ⅲ.极化效应（内部阻力）

锂离子在固相中扩散较慢，导致：
- 充电时，电极表面Li⁺浓度低，需要更高电压驱动。
- 放电时，Li⁺浓度高，电压需求降低。

Ⅳ.SEI膜的影响

负极石墨表面的**固态电解质膜（SEI）**在充放电过程中对锂离子的阻碍作用不同，进一步加剧电压差异。

典型表现：

相同SOC点，充电过程的电压高于放电过程
滞回电压差可达50-150mV
静置后电压会缓慢趋于平衡值

2. 产生机理

热力学因素：两相转变过程中的能量壁垒
动力学因素：锂离子在固相中的扩散阻力
结构应力：充放电过程中晶格体积变化(≈6.8%)导致的机械应力

3. 对电池管理的影响

SOC估算挑战：传统基于OCV的SOC估算方法精度下降
能量效率降低：部分能量消耗在克服滞回效应上
需开发特殊算法：如基于滞回模型的卡尔曼滤波

四、温度对LFP电池的影响

1. 低温影响(-20°C至0°C)

容量下降：-20°C时容量可能降至常温的50%
功率能力降低：离子电导率下降导致内阻显著增加
充电限制：易引发电极析锂，需降低充电电流
OCV曲线偏移：平台电压降低约10-15mV/°C

2. 高温影响(40°C以上)

容量暂时增加：离子扩散加快
循环寿命衰减：每升高10°C，老化速率约加倍
自放电增加：电解液副反应加剧
安全风险：虽比NMC安全，但仍需注意热失控

3. 温度滞回现象

温度变化方向不同时，电池性能表现存在差异。例如：

从低温升至常温 vs 从高温降至常温
加热过程与冷却过程的阻抗变化不对称

五、电芯老化机制

1. 老化模式分类

日历老化：静置状态下的性能衰减
循环老化：充放电循环导致的衰减

2. LFP特有的老化机理

(1) 正极材料老化

铁溶解：微量Fe²⁺溶解并在负极沉积
相分离：长期循环导致两相分布不均匀
导电网络退化：碳包覆层与活性物质接触变差

(2) 负极老化

SEI层增长：持续消耗活性锂
石墨结构破坏：极端工况下的层状结构破损

(3) 电解液消耗

分解反应导致电解液减少
添加剂优先消耗

3. 老化特征表现

容量衰减：可用锂离子减少
内阻增加：离子传输路径受阻
滞回效应增强：老化后电压差异更明显
OCV曲线变形：平台斜率增加，两端电压变化更陡峭

老化对比实验数据（估计）

参数	新电芯	循环500次后	变化率
平台斜率	0.8mV/%SOC	2.5mV/%SOC	+212%
10%SOC电压	3.15V	3.08V	-2.2%
90%SOC电压	3.30V	3.42V	+3.6%

六、实际应用建议

充电策略优化
- 避免长时间处于满电状态（加速日历老化）
- 高温环境下降低充电截止电压（如3.5V而非3.65V）
温度管理
- 最佳工作温度范围：15-35°C
- 低温预热（至>0°C）后再大电流放电
SOC估算改进
- 结合滞回模型与安时积分法
- 定期进行满充校准（但不宜过于频繁）
老化监测
- 跟踪内阻变化率
- 分析充放电曲线形状变化

结语

磷酸铁锂电池以其独特的电化学特性，在安全性和循环寿命方面表现出显著优势，但也带来了OCV估算、温度敏感性和滞回效应等管理挑战。深入理解这些特性，有助于开发更高效的电池管理系统，充分发挥LFP电池的性能潜力。随着材料改性和算法优化的不断进步，磷酸铁锂电池必将在未来能源体系中扮演更加重要的角色。
