RISC-V 开发板 MUSE Pi Pro CSI测试,一把点亮ov5647摄像头

视频讲解:

RISC-V 开发板 MUSE Pi Pro CSI测试,一把点亮ov5647摄像头

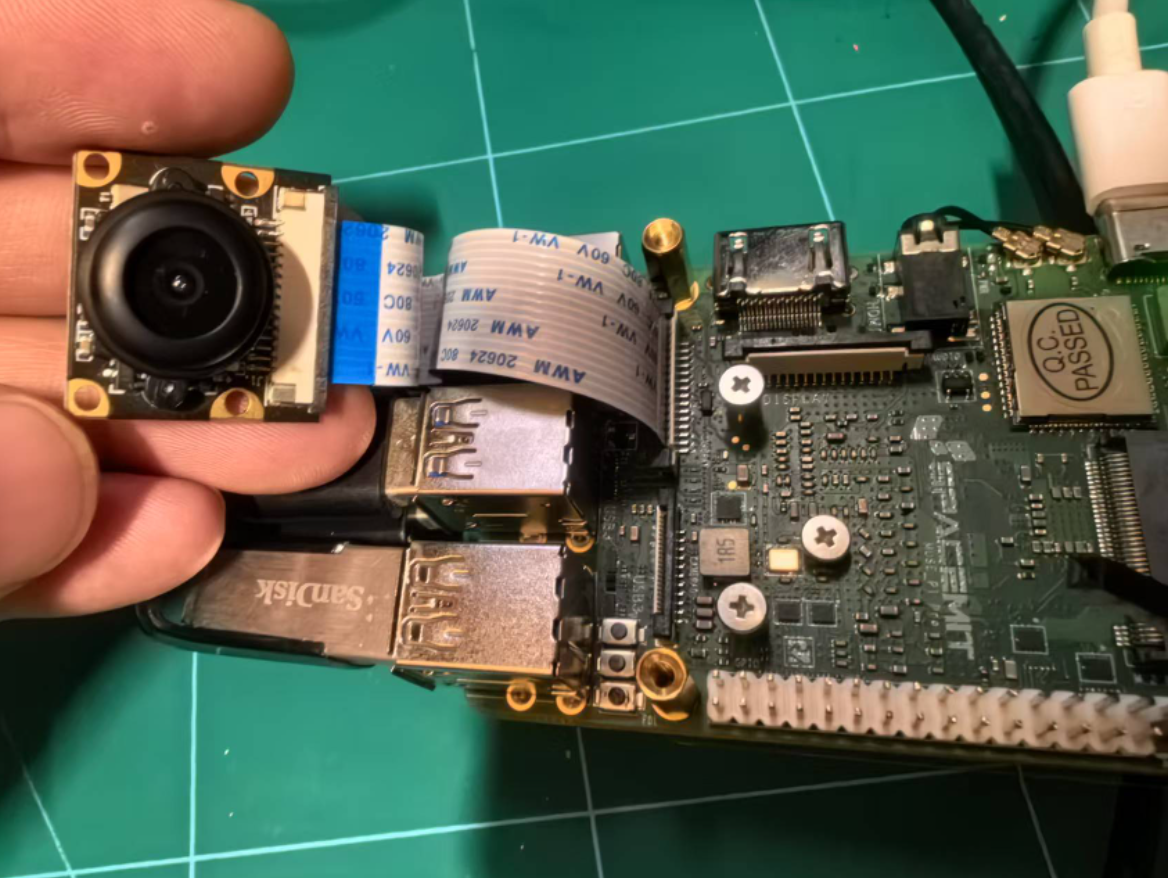

手上正好有一颗ov5674,看了下接口排线都是一致的,硬件条件满足的情况下,剩下的就是驱动软件的问题,直接接上CSI排线

https://bianbu-linux.spacemit.com/camera/camera_development_guide

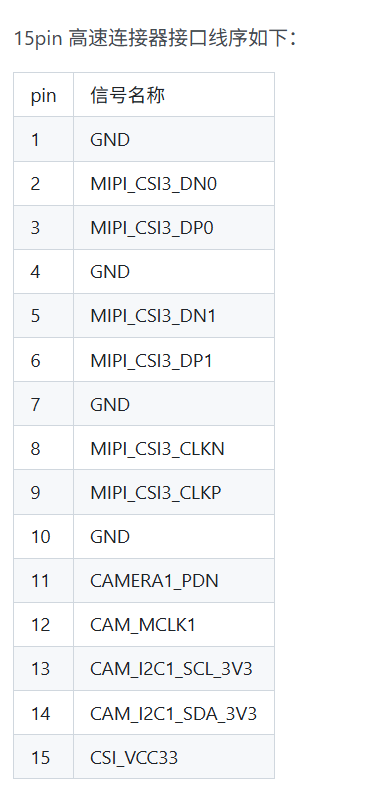

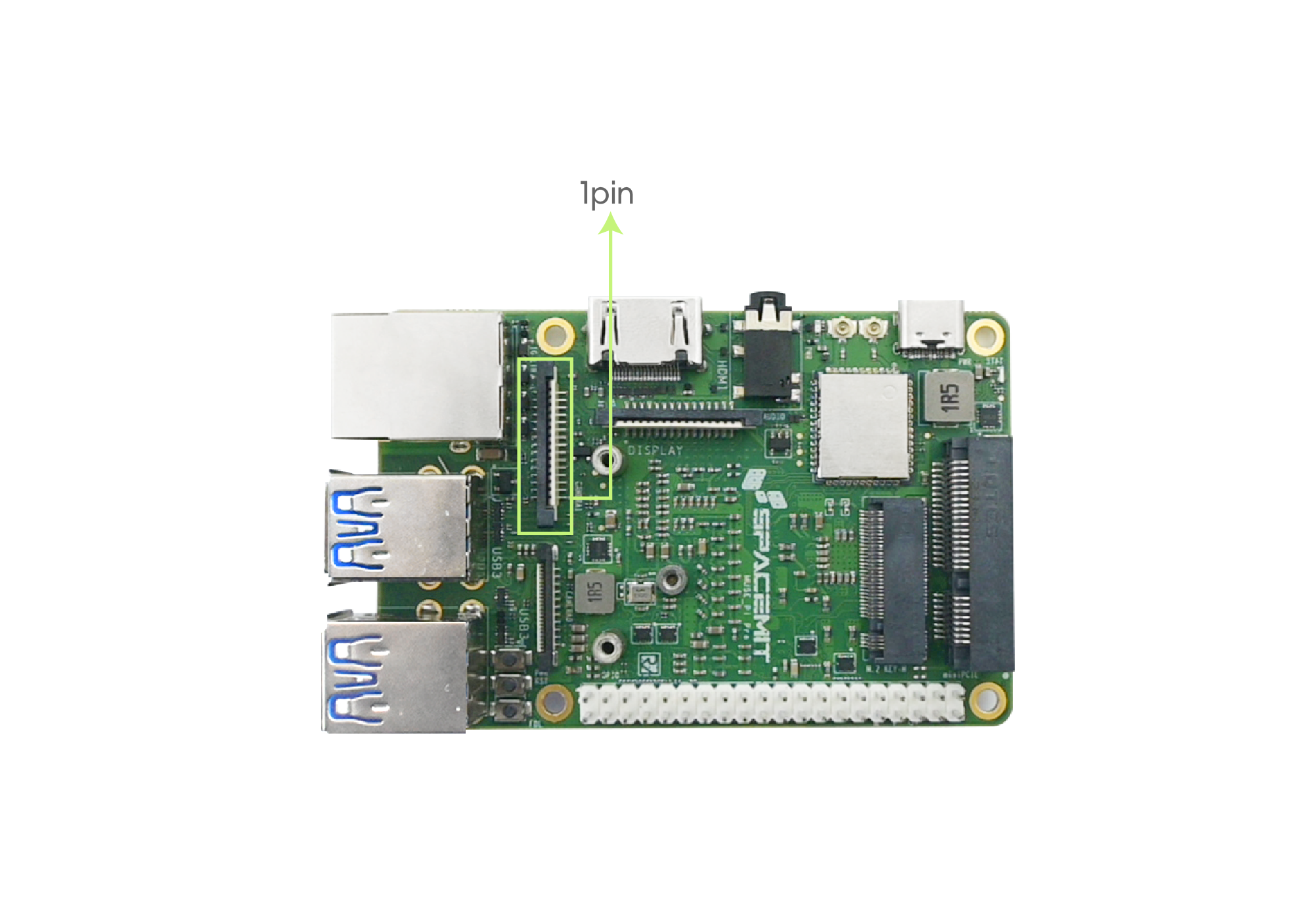

文档中是ov16a10这个型号,不过问题不大,参考接口示意

这个连接器对应是CSI3,所以json文件我们选择csi3_camera_detect.json

复制代码
cam-test /usr/share/camera_json/csi3_camera_detect.json

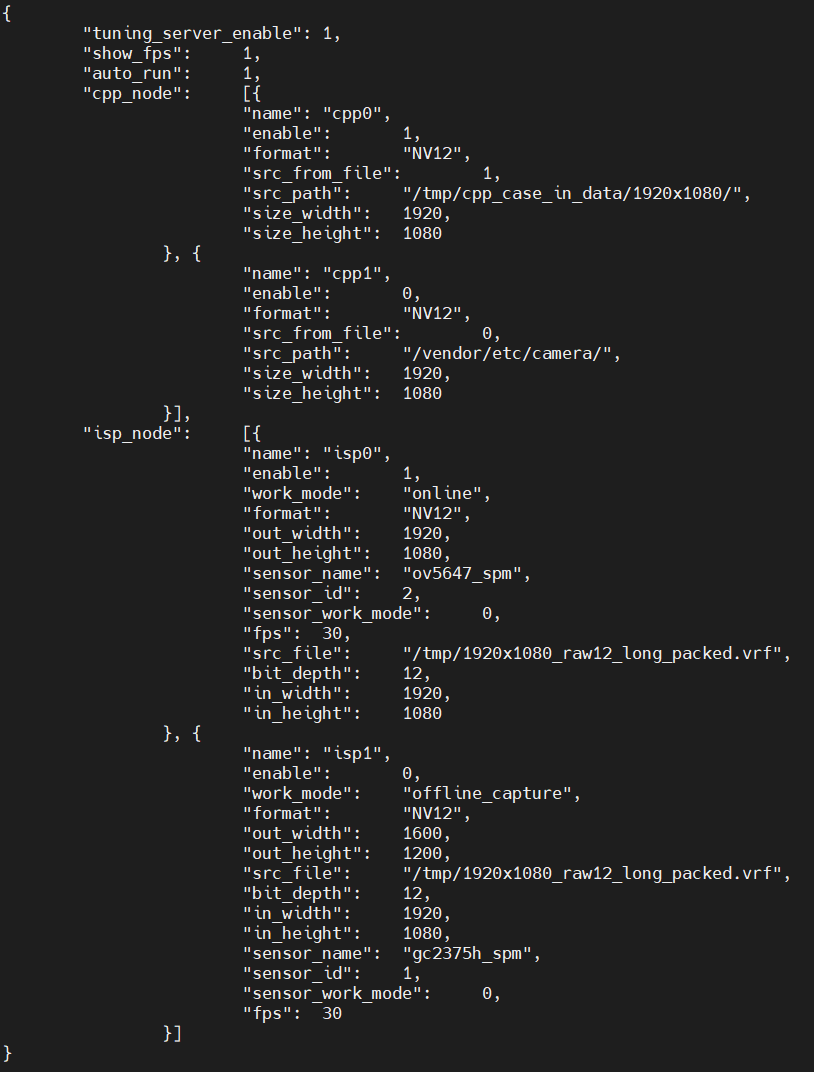

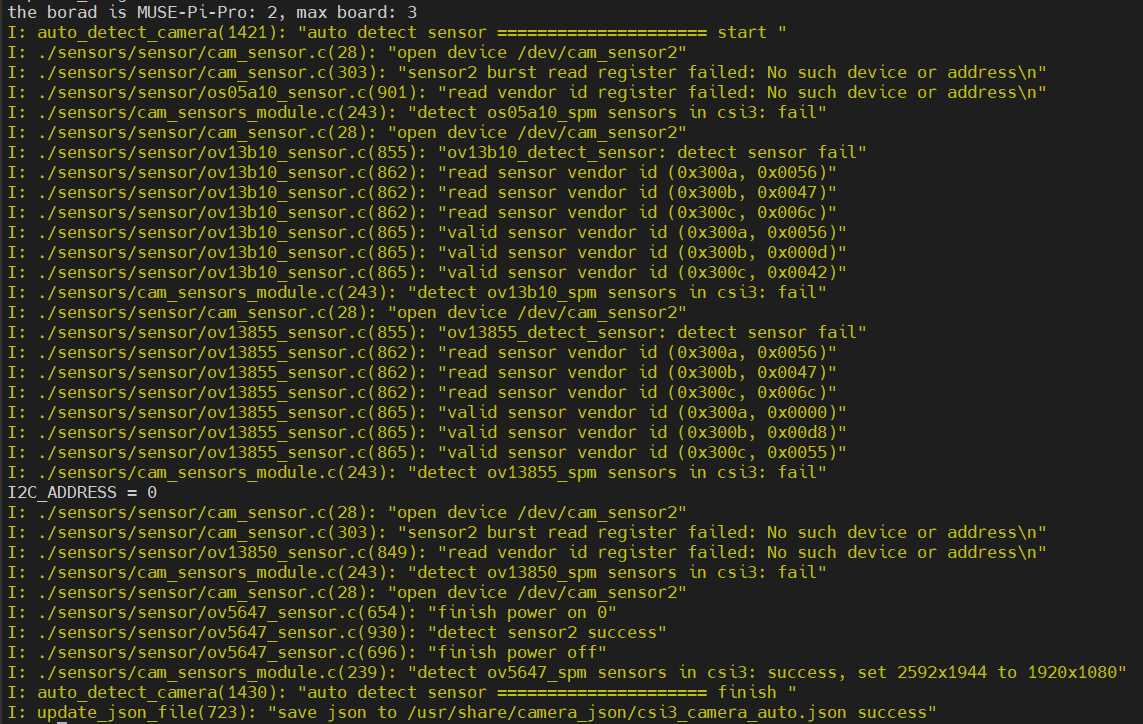

可以看到识别到CSI摄像头为ov5647,json配置文件保存到了/usr/share/camera_json/csi3_camera_auto.json,以及sensor分辨率为2592x1944,isp输出1920x1080

参考文档运行单路在线测试

复制代码
cam-test /usr/share/camera_json/csi3_camera_auto.json

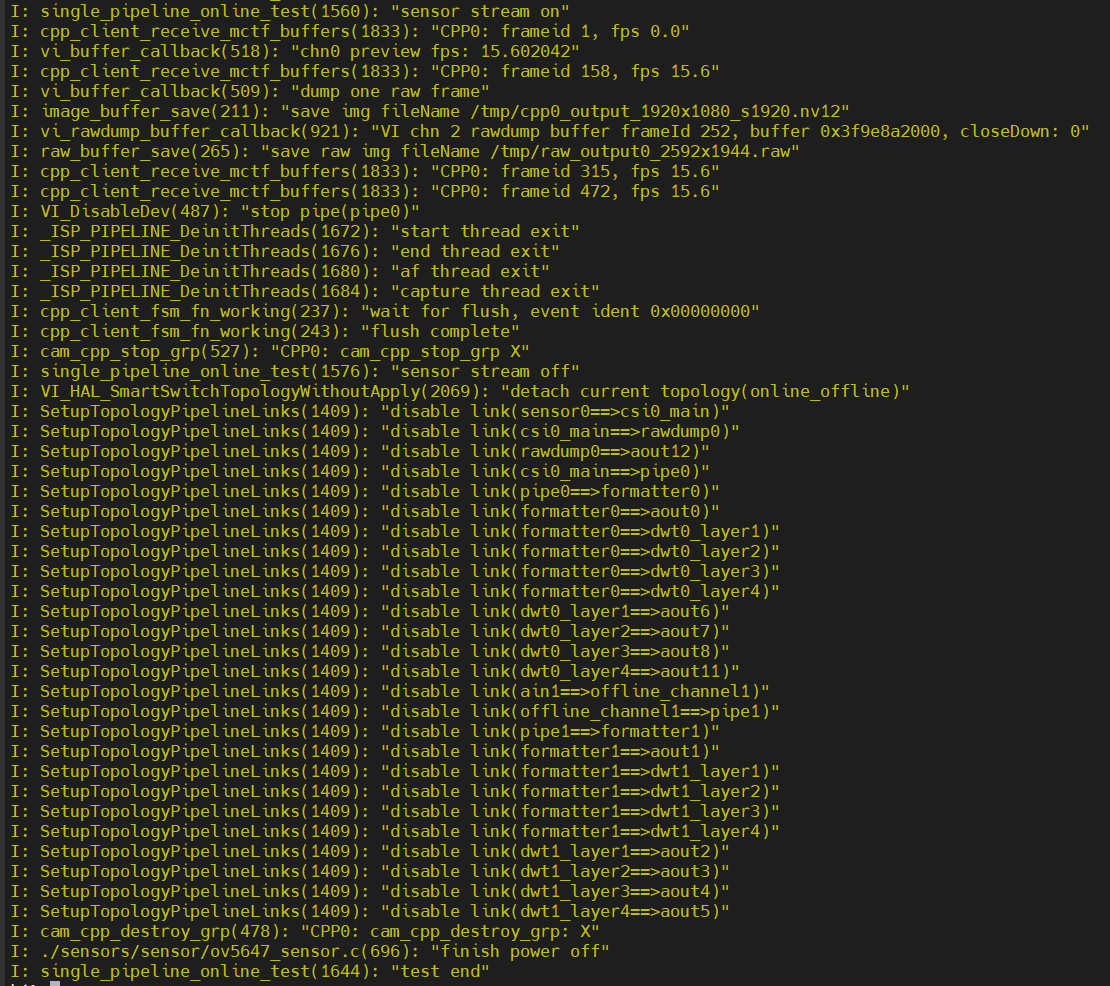

可以看到测试正常,生成了 /tmp/cpp0_output_1920x1080_s1920.nv12,/tmp/raw_output0_2592x1944.raw
