几何学工具

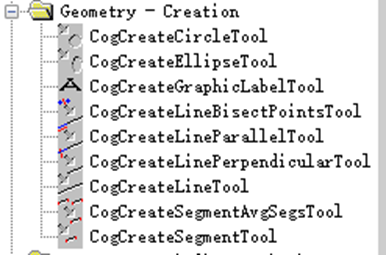

创建工具
根据提供的输入创建指定的几何形状

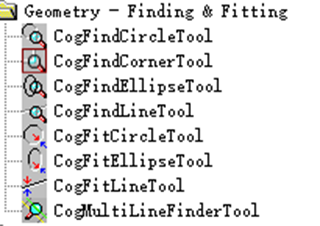

查找和匹配工具
查找工具使用工具中包括的游标卡尺的结果创建指定的形状
匹配工具使用从其他工具的输入创建一个最佳匹配形状
交叉工具
计算来自输入形状的交叉点

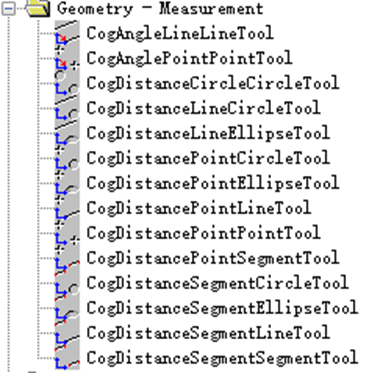

测量工具
计算角度和/或输入形状之间的距离

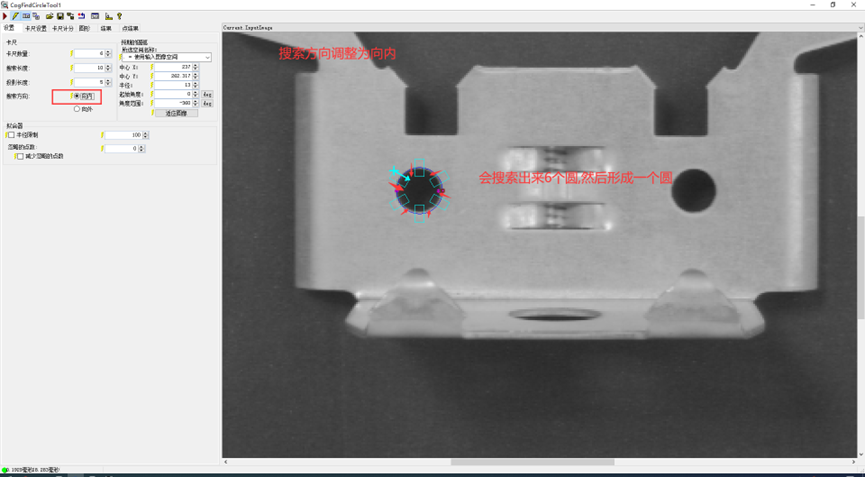

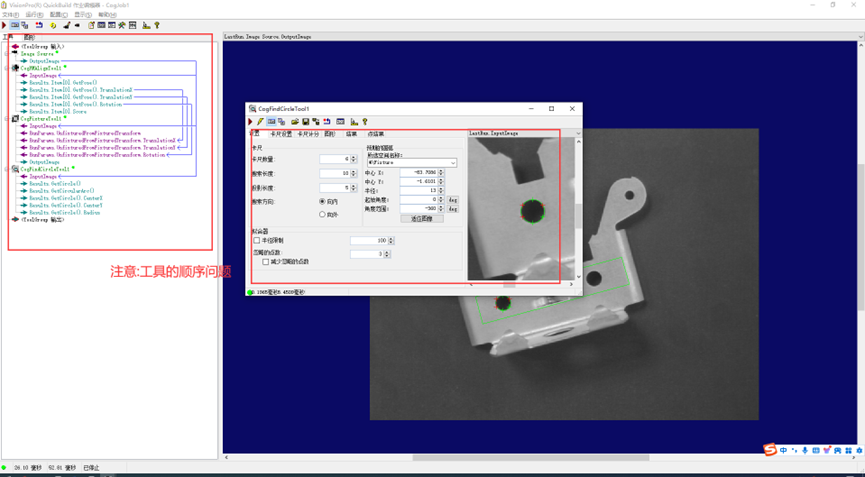

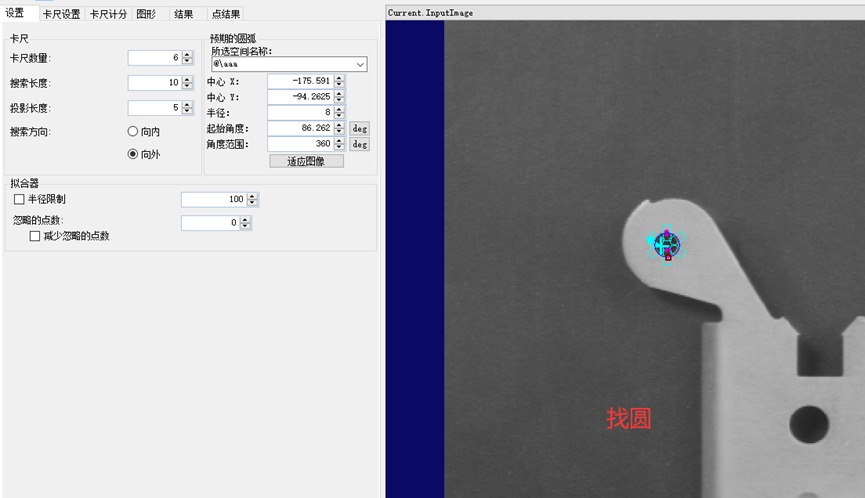

举例:找圆工具

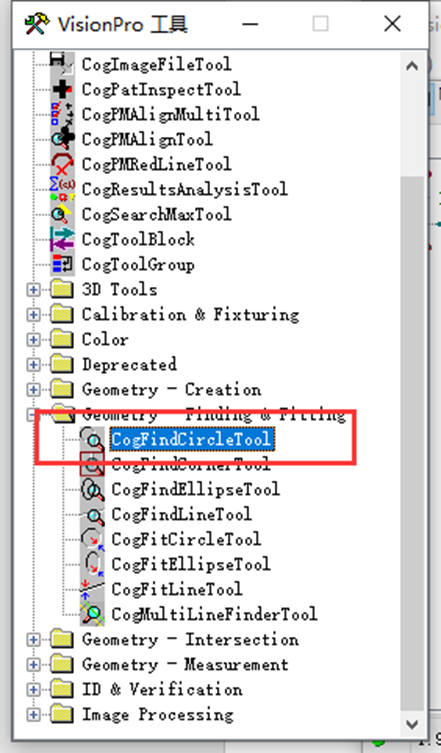

CogFindCircleTool
界面
参数介绍
卡尺数量
搜索长度

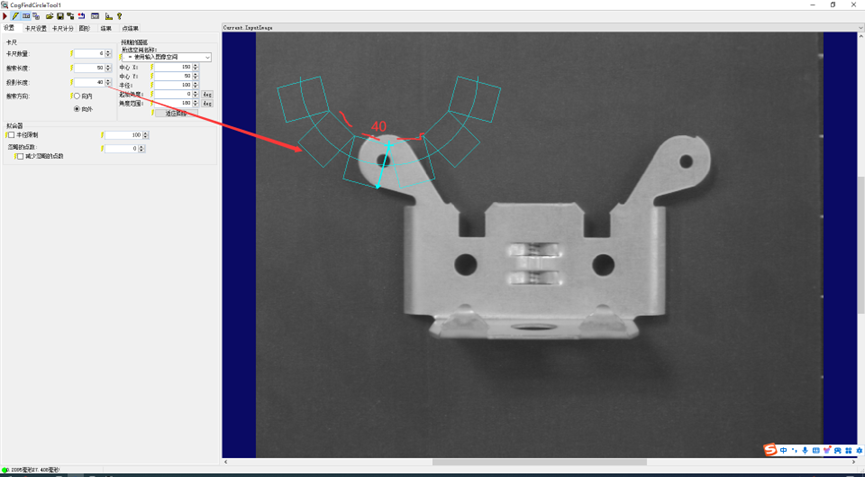

投影长度

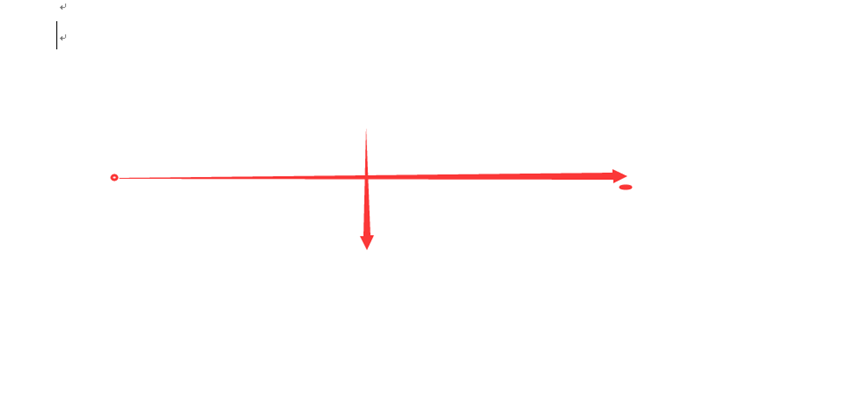

搜索方向

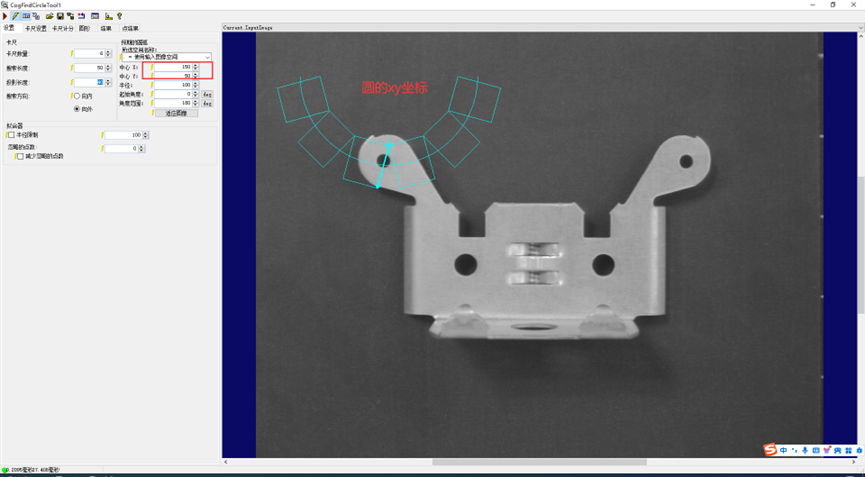

中心xy
半径
起始角度角度范围
0-180 设置半圆 0 -360 整圆
选择

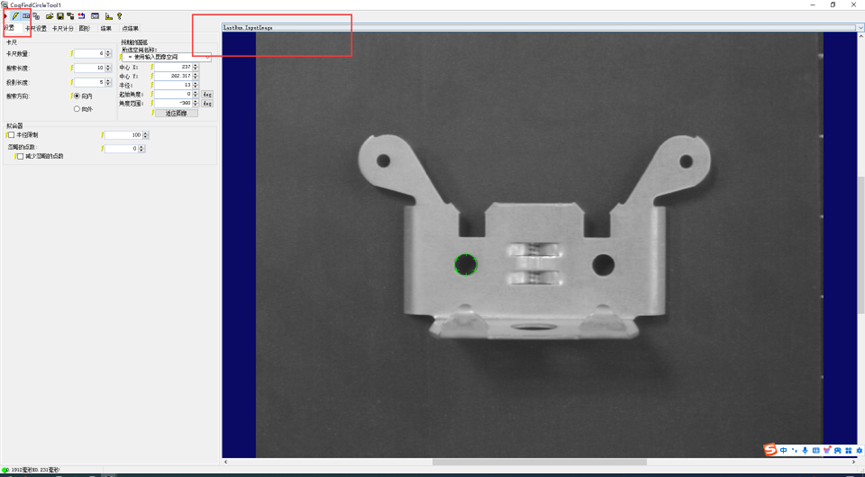

运行
半径限制

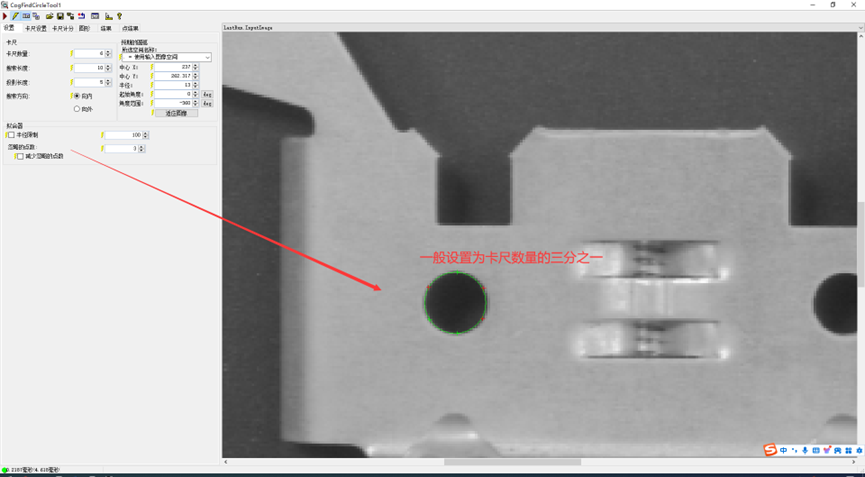

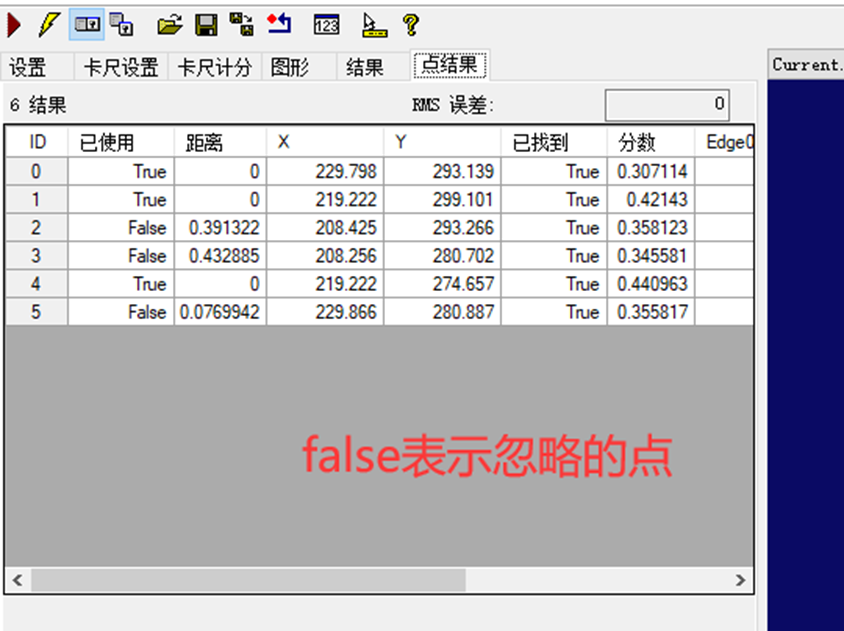

忽略点数

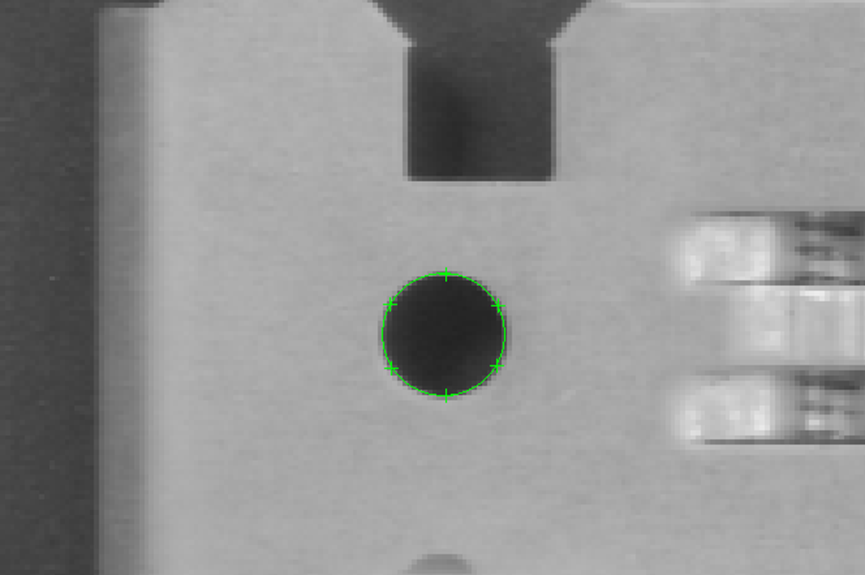

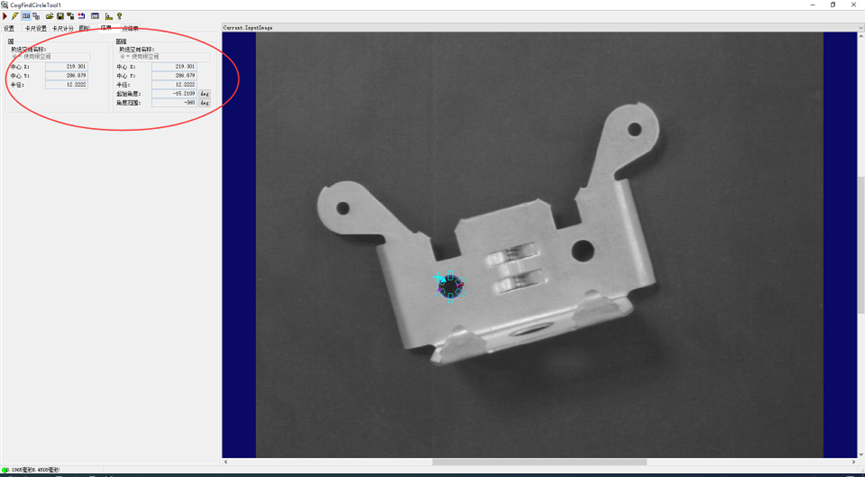

结果:

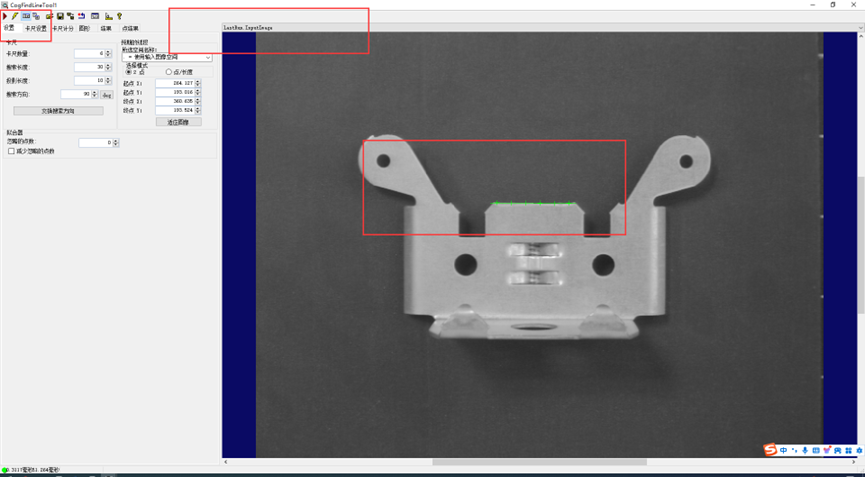

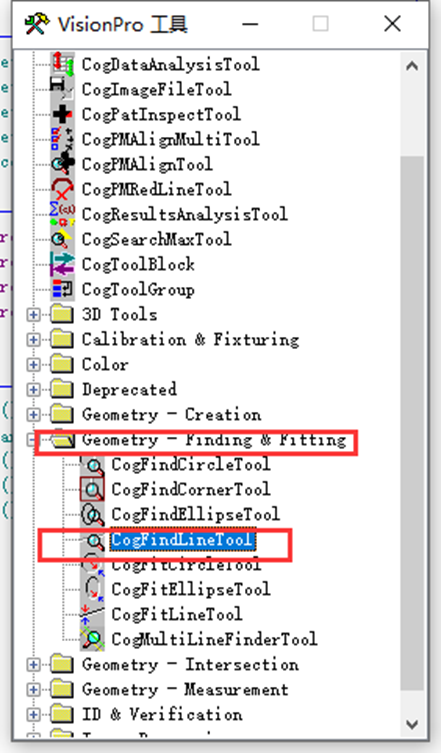

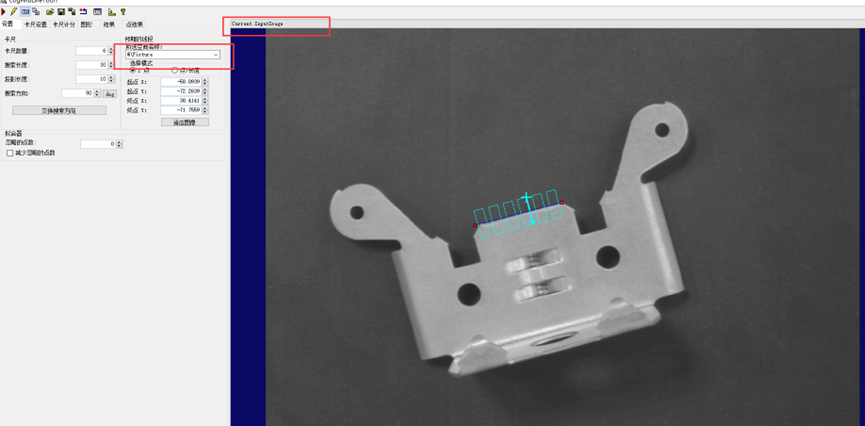

举例:找线工具
CogFindLineTool
参数介绍:

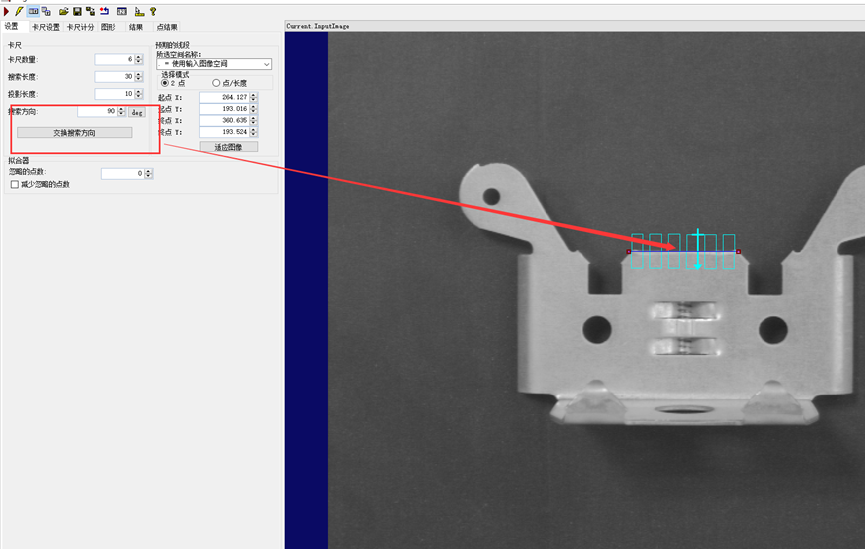

交换搜索方向

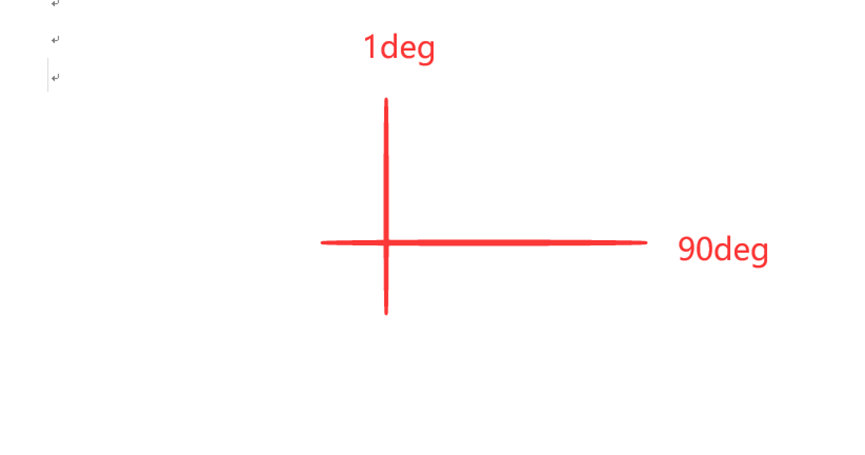

发现问题:角度变化其他的线找不到

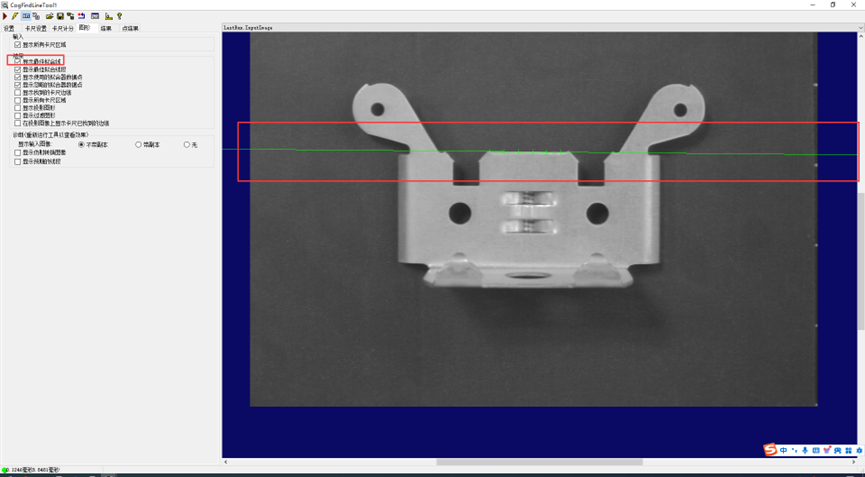

显示最佳拟合线

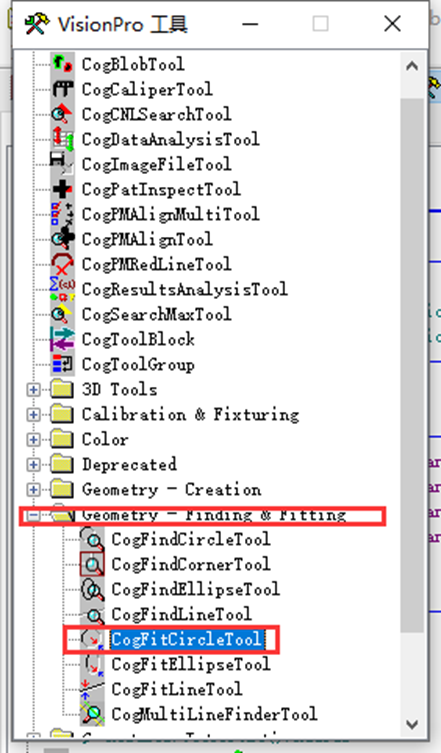

举例:拟合圆工具

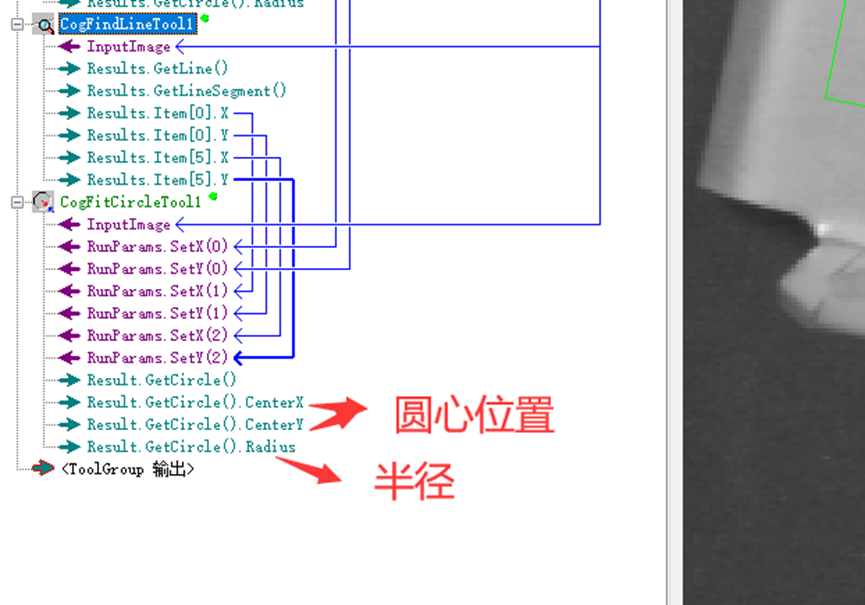

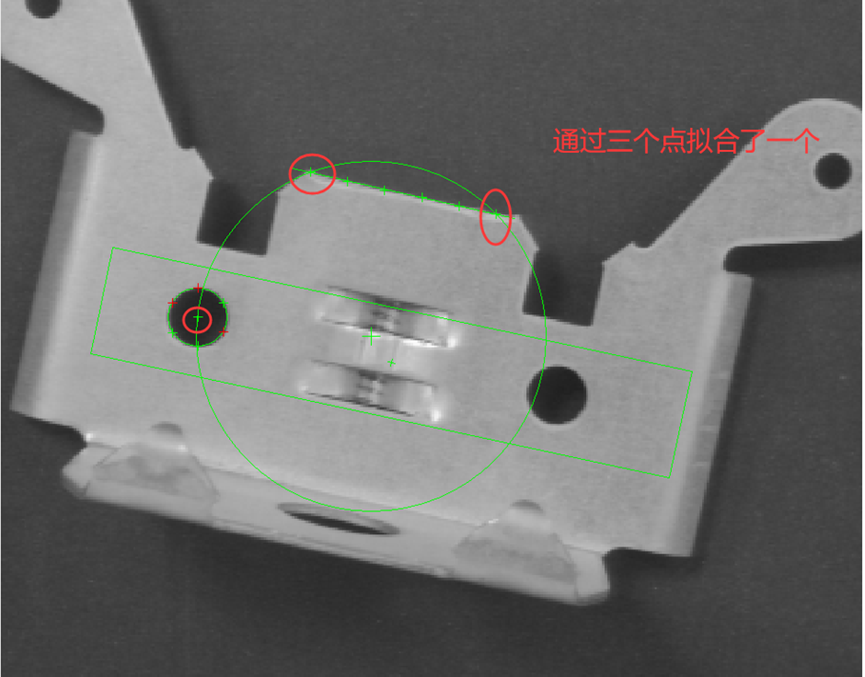

拟合圆:就是根据几个点,画一个圆

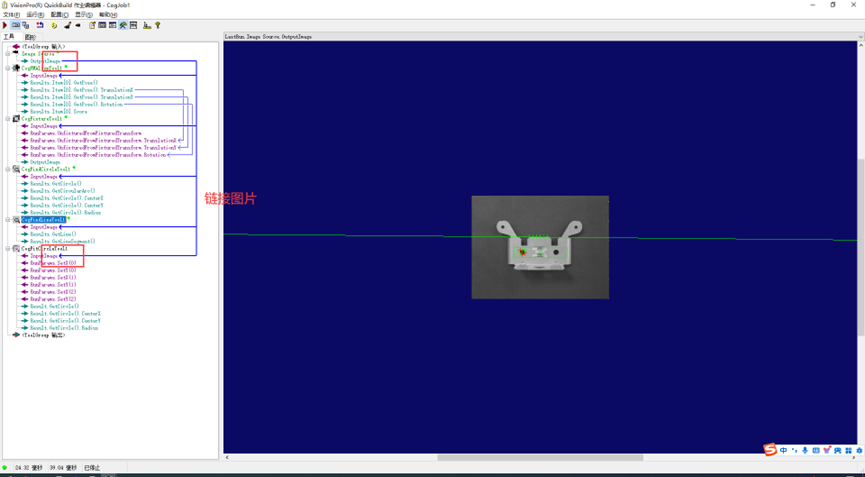

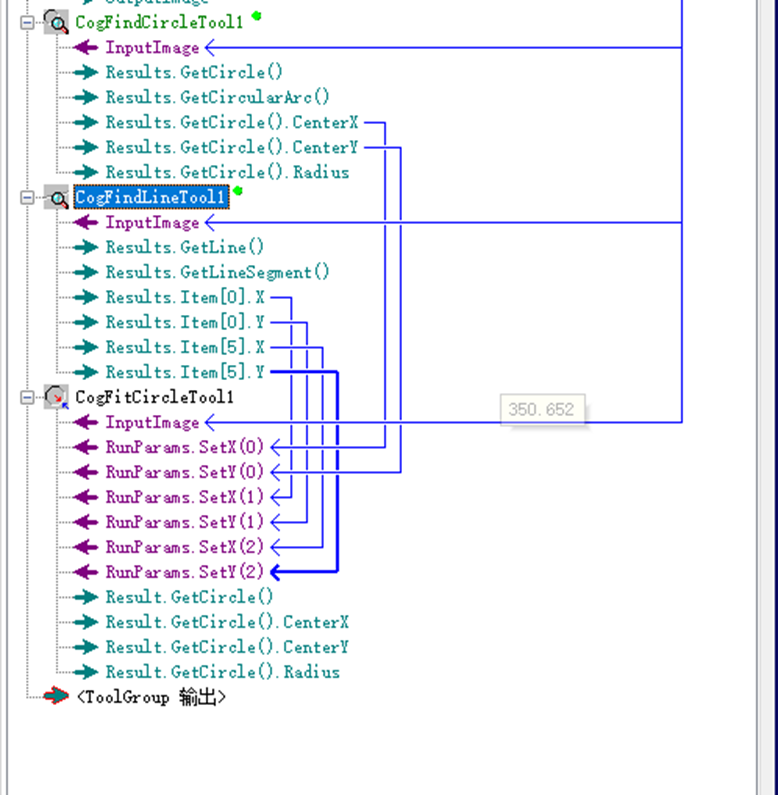

链接图片

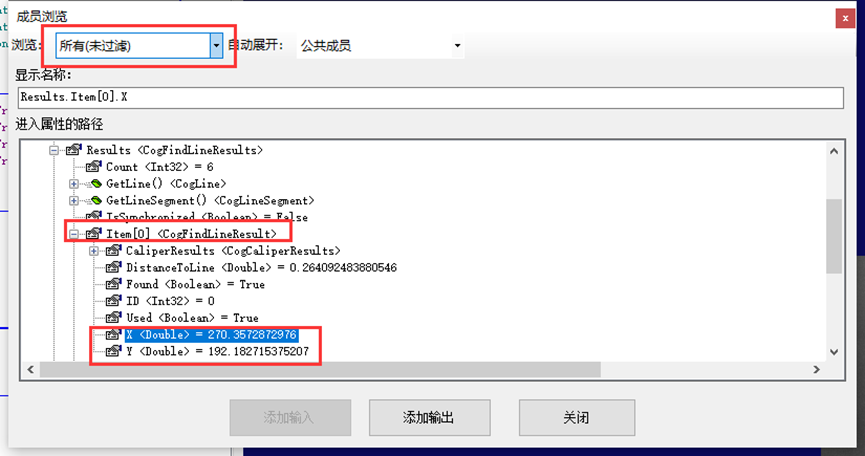

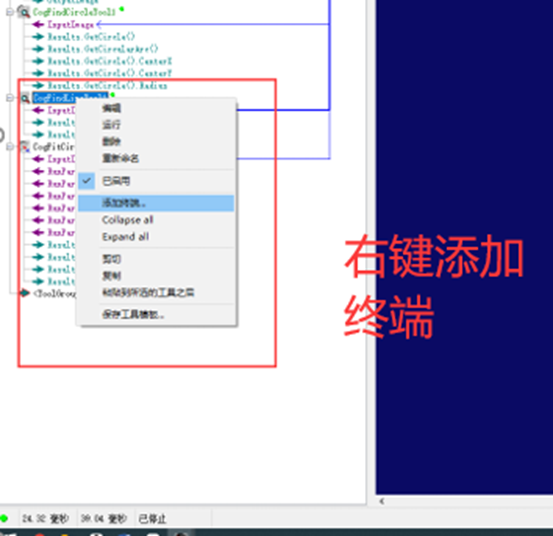

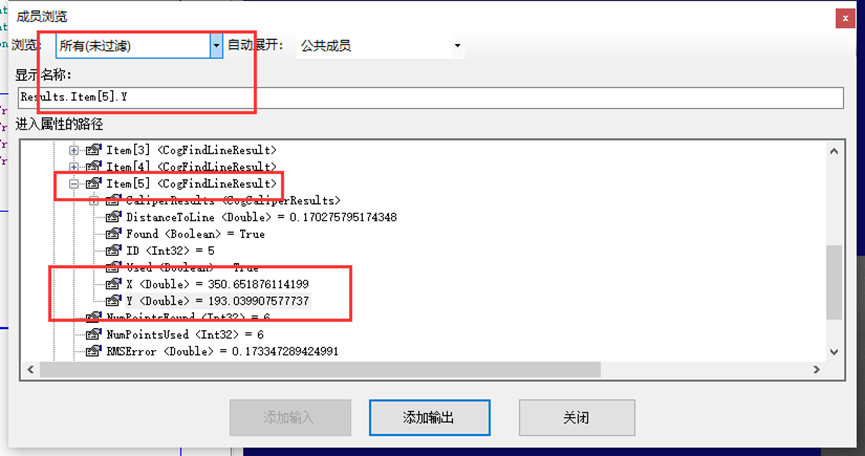

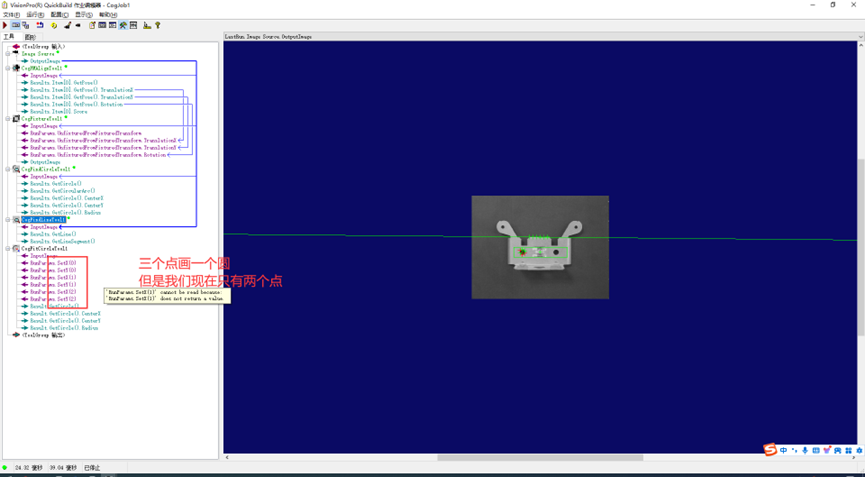

输出其他的点
线段是两个点 起点和终点
传输
自行练习:

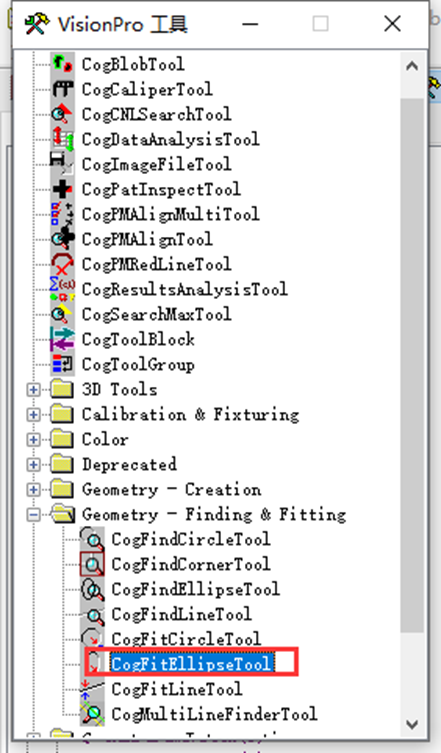

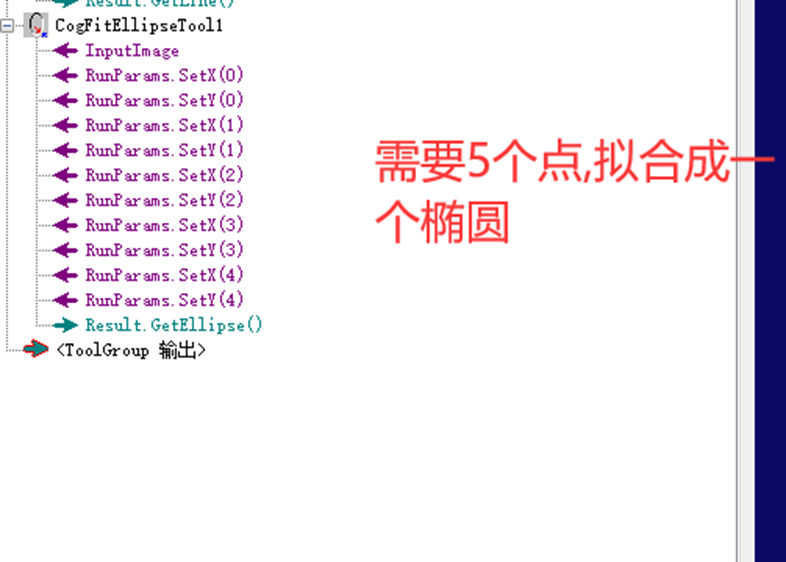

拟合椭圆

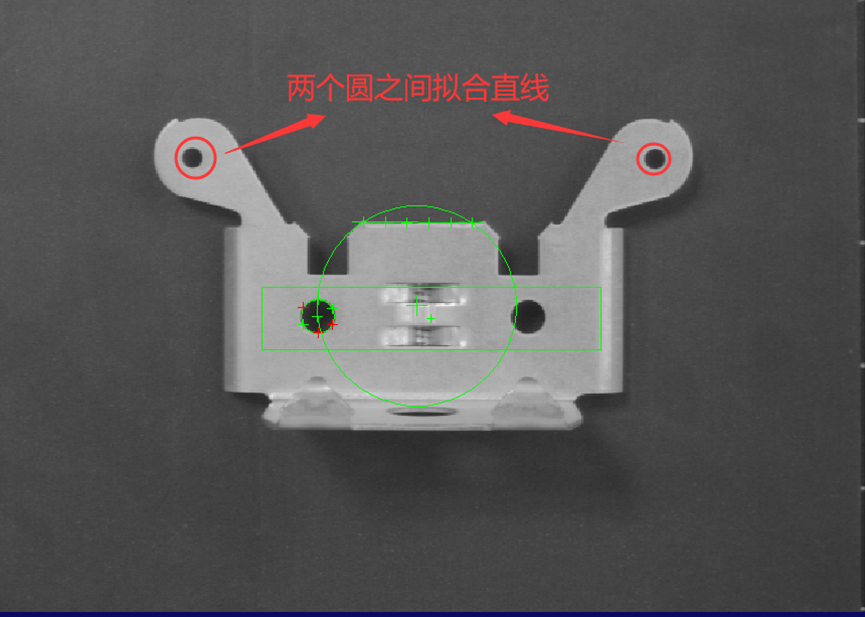

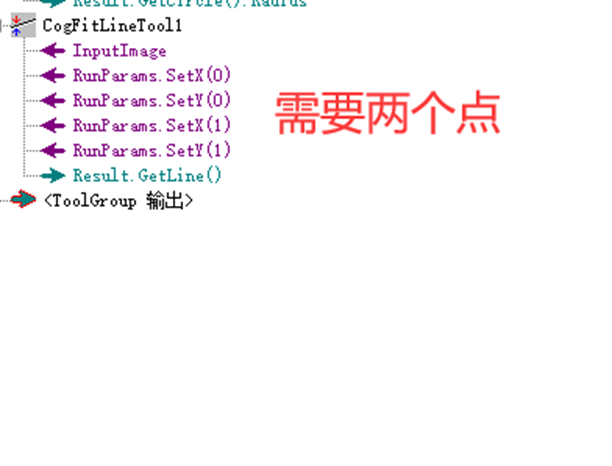

拟合直线
如::
- 需要找个找圆工具
- 添加拟合直线工具
使用技巧,可以先找一个圆,然后选择复制粘贴到所选工具之后,就可以使用设置好的参数

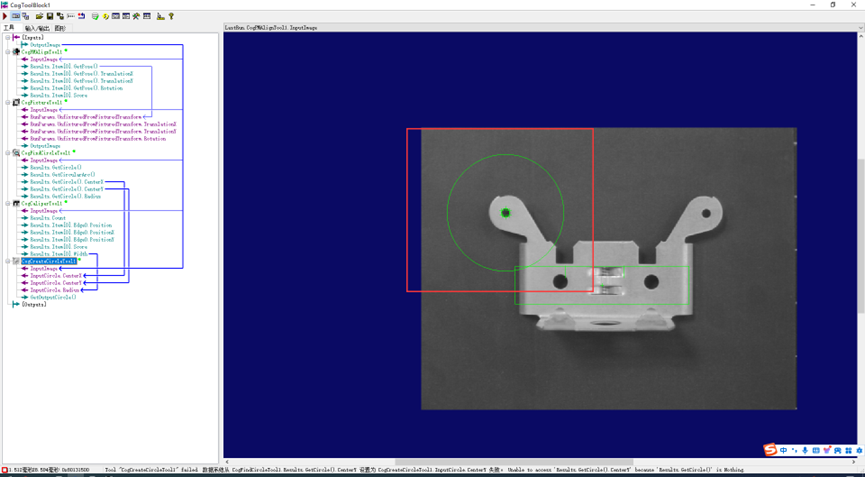

需求:创建圆

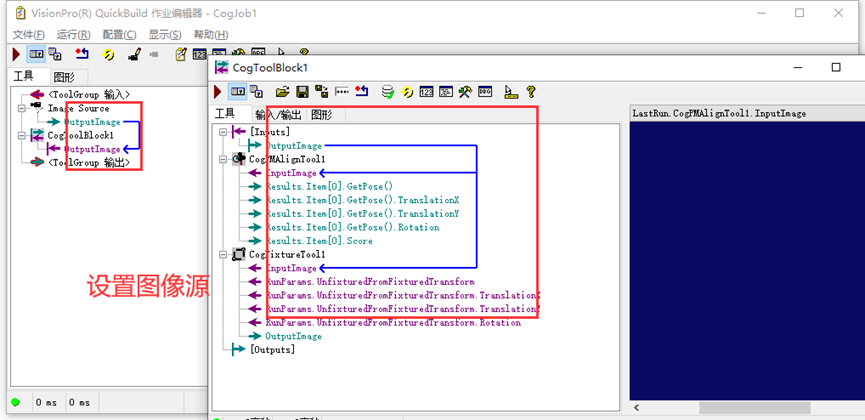

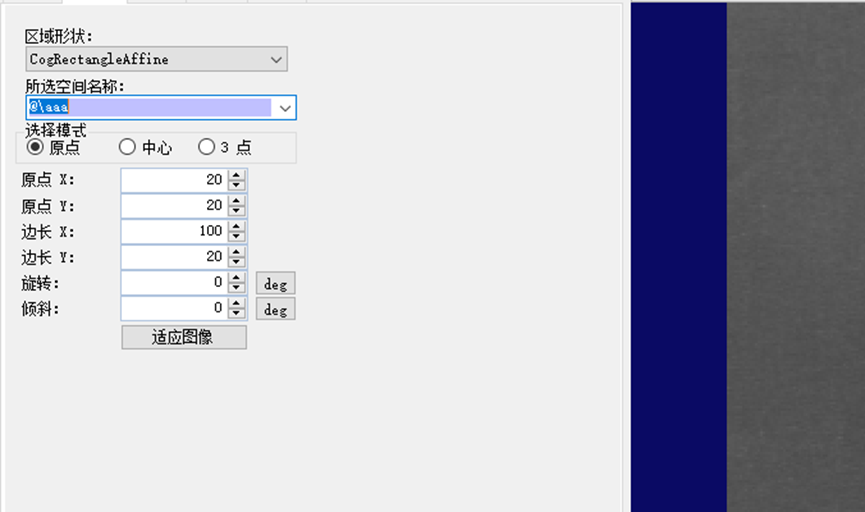

训练模版.设置命名空间

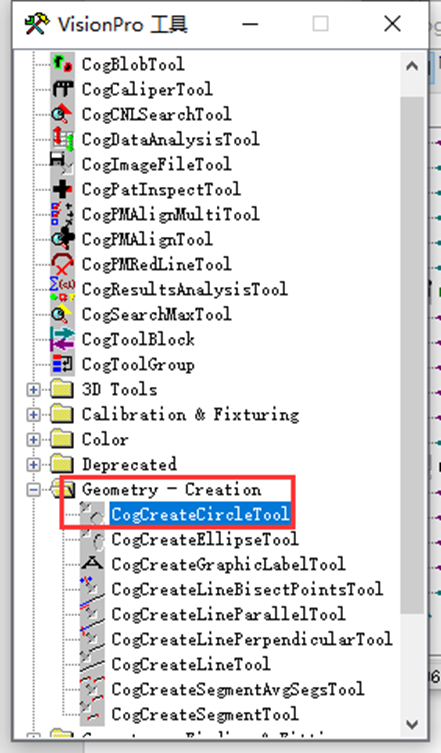

添加创建圆工具
思考:
创建圆需要圆心和半径
添加找圆工具找圆心

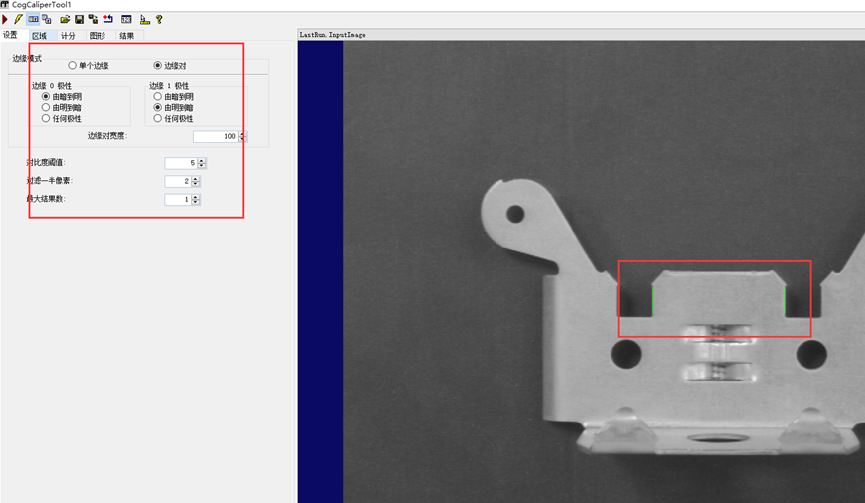

添加卡尺工具找半径

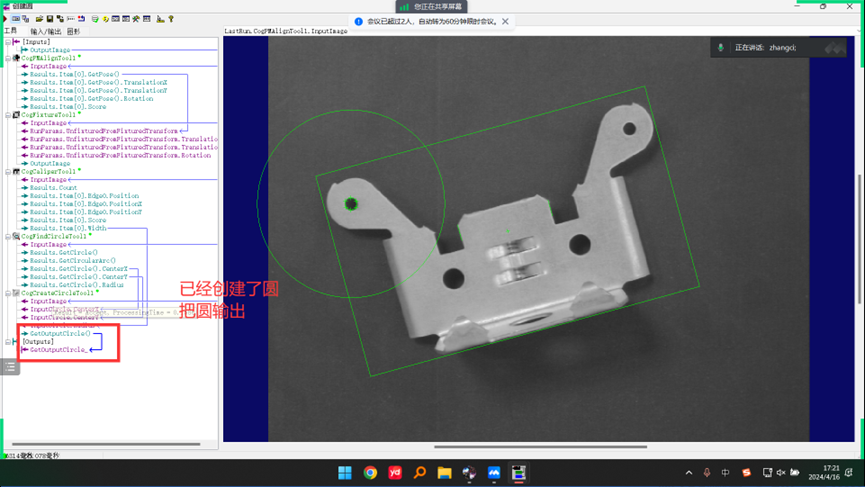

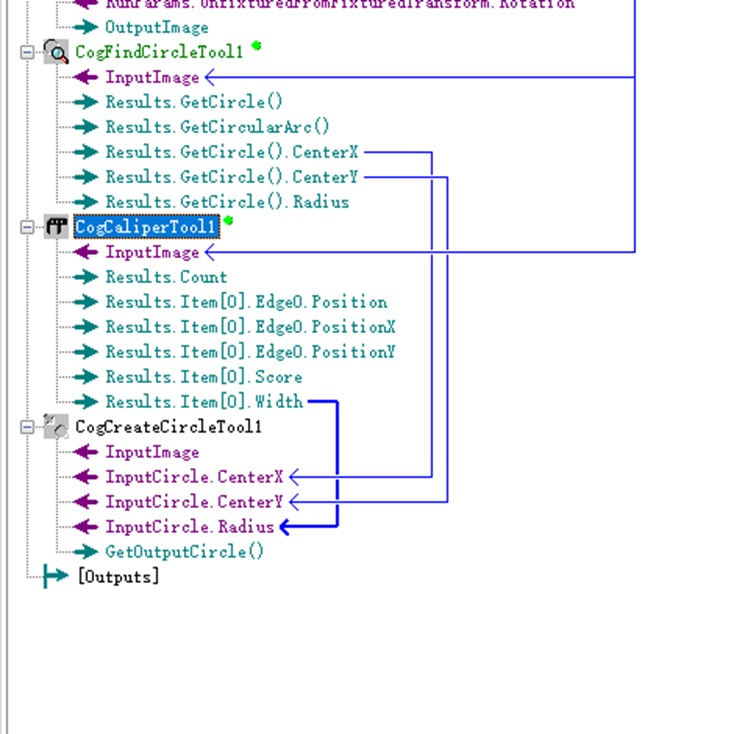

传递参数
自行练习:
创建椭圆
创建两点之间平分线

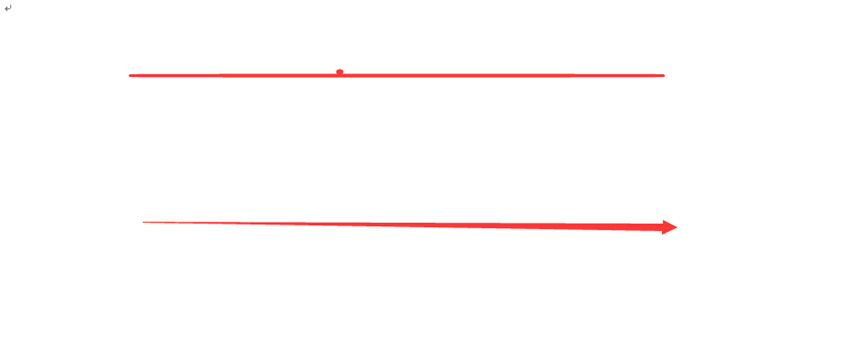

在某一点创建某条线的平行线
根据指定的点和角度创建一条直线
创建两点的平均线
找两个点
添加找圆工具
添加CogCreatelineBisectPointsTool工具
需要传递图片和两个点

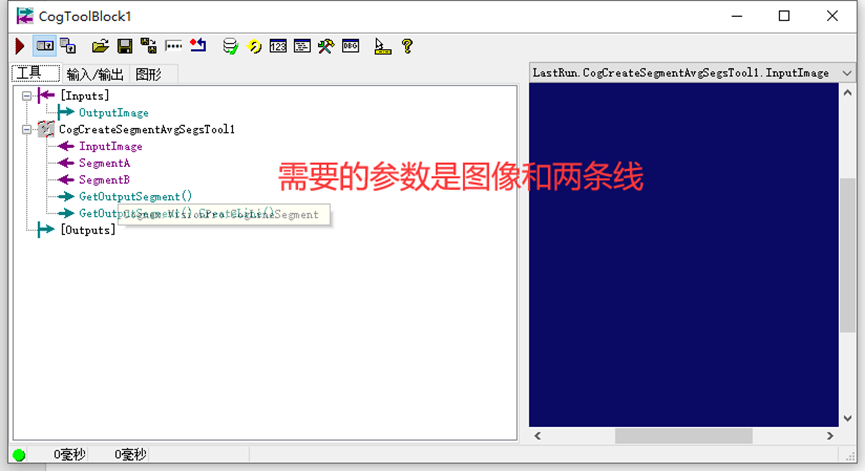

创建两条线段的平均线
CogCreateSegmentAvgSegsTool
得到结果

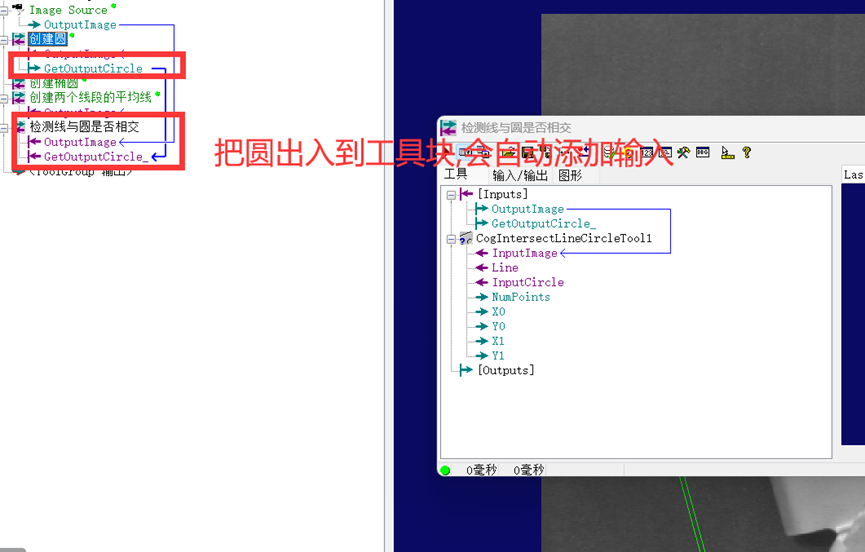

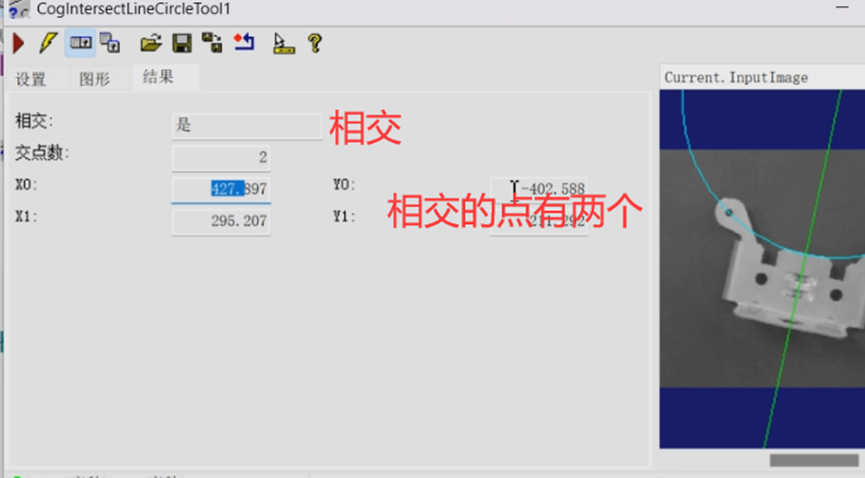

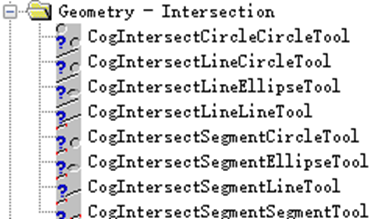

检测线与圆是否相交

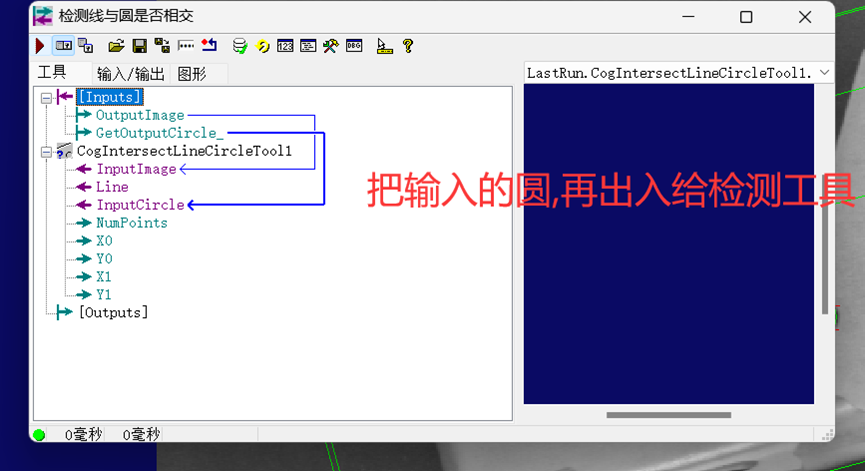

需要传递一个线和一个圆
CogIntersectLineCircleTool
得到结果
点到直线的最短距离
CogDistancePointLineTool工具
需要点和直线
