SDS
Redis是基于C语言实现的,但是Redis中大量使用的字符串并没有直接使用C语言字符串。
一、SDS 的设计动机
传统 C 字符串以 \0
结尾,存在以下问题:
- 性能瓶颈:获取长度需遍历字符数组,时间复杂度 O(n)。
- 缓冲区溢出:拼接操作可能覆盖相邻内存。
- 二进制不安全 :无法存储含
\0
的数据(如图片、音频)。 - 内存重分配频繁 :每次修改可能触发
realloc
,影响性能。
SDS 通过 结构体封装元数据 和 内存预分配策略 解决这些问题。
二、SDS 的结构设计
SDS 的底层结构由 Header(元数据) 和 字符数组(实际数据) 组成。以 Redis 5.0 为例,其结构定义如下:
c
struct sdshdr {
uint8_t len; // 已使用的字节数(字符串真实长度)
uint8_t alloc; // 分配的总字节数(不含 Header)
unsigned char flags; // SDS 类型标记(如 sdshdr5、sdshdr8)
char buf[]; // 柔性数组,存储实际字符(以 '\0' 结尾)
};

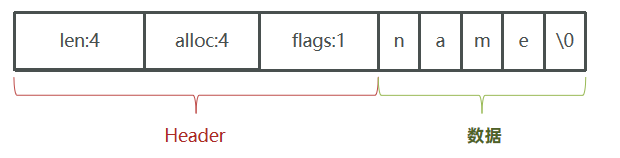

内存布局

三、SDS 的核心原理
1. O(1) 时间复杂度获取长度
- 传统 C 字符串 :需遍历直到
\0
,时间复杂度 O(n)。 - SDS :直接读取
len
属性,时间复杂度 O(1)。
2. 杜绝缓冲区溢出
- 自动扩容检查 :修改字符串前,检查
alloc - len
的剩余空间。- 空间不足时 :触发扩容机制,扩展至
新长度 * 2
(小于 1MB)或新长度
+ 1MB
(大于 1MB)。
- 空间不足时 :触发扩容机制,扩展至
- 示例 :
原字符串长度 5MB,追加 2MB 数据,新分配空间为5MB + 2MB + 1MB = 8MB
。
3. 二进制安全
- 不依赖
\0
终止符 :通过len
记录真实长度,允许存储任意二进制数据(包括\0
)。 - 示例 :
存储 JPEG 图片数据时,即使内容含多个\0
,SDS 也能完整保存。
4. 内存优化策略
- 预分配(Pre-allocation) :
扩容时预留额外空间,减少后续修改时的内存分配次数。 - 惰性释放(Lazy Free) :
缩短字符串时不立即释放内存,仅减少len
,保留alloc
供后续使用。
Intset
Redis 的 intset(整数集合) 是一种高效的有序整数存储结构,专门用于优化小规模整数集合的内存占用和查询性能。
一、intset 的结构设计
1. 内存布局
intset 由三部分组成:
c
typedef struct intset {
uint32_t encoding; // 编码方式(决定每个整数占用的字节数)
uint32_t length; // 元素数量
int8_t contents[]; // 柔性数组,实际存储整数
} intset;
- encoding :编码类型,可选值:
INTSET_ENC_INT16
(2 字节,范围 -32768~32767)INTSET_ENC_INT32
(4 字节,范围 -231~231-1)INTSET_ENC_INT64
(8 字节,范围 -263~263-1)
- contents:元素按升序排列,便于二分查找。
二、intset 的核心特性
1. 动态编码升级
- 触发条件 :插入的整数超出当前编码范围时,自动升级编码(如从
INT16
升级到INT32
)。 - 升级过程 :
- 计算新编码所需空间。
- 按新编码重新分配内存,并将旧数据转换为新格式。
- 插入新元素并保持有序。
- 示例 :
原编码为INT16
,插入40000
(超出INT16
范围) → 升级为INT32
。
2. 有序存储
- 元素排序 :所有整数按升序排列,支持 O(log n) 时间复杂度的二分查找。
- 插入复杂度 :
- 查找位置 O(log n) + 移动元素 O(n)(需保持有序性)。
- 编码升级时还需 O(n) 时间转换数据。
3.案例分析
数组中先插入5,10,20

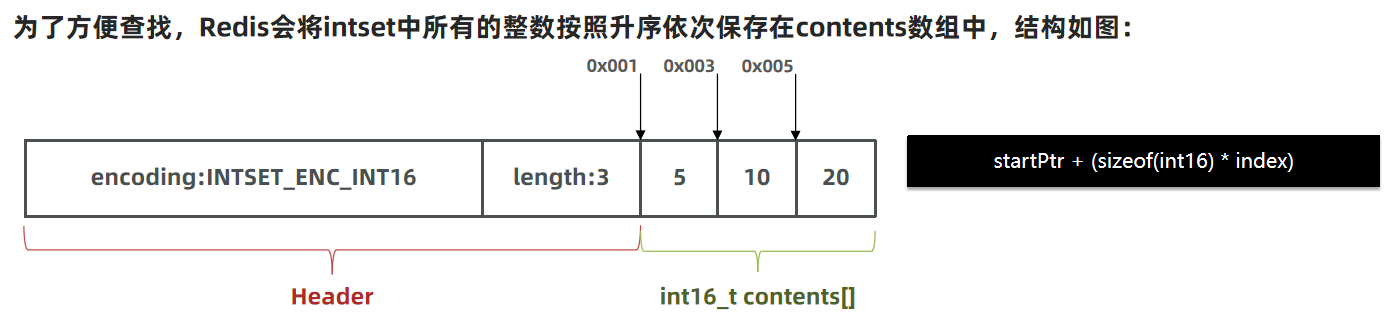

为了方便查找,Redis会将intset中所有的整数按照升序依次保存在contents数组中,结构如图:
现在,数组中每个数字都在int16_t的范围内,因此采用的编码方式是INTSET_ENC_INT16,每部分占用的字节大小为:
encoding:4字节
length:4字节
contents:2字节 * 3 = 6字节
我们向该其中添加一个数字:50000,这个数字超出了int16_t的范围,intset会自动升级编码方式到合适的大小。
以当前案例来说流程如下:

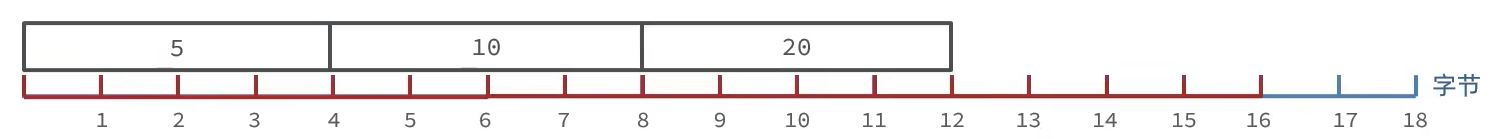

- 升级编码为INTSET_ENC_INT32, 每个整数占4字节,并按照新的编码方式及元素个数扩容数组
- 倒序依次将数组中的元素拷贝到扩容后的正确位置(防止覆盖后续元素)
- 将待添加的元素放入数组末尾
- 最后,将inset的encoding属性改为INTSET_ENC_INT32,将length属性改为4

4.插入元素以及扩容源码
c
/* Upgrades the intset to a larger encoding and inserts the given integer. */
static intset *intsetUpgradeAndAdd(intset *is, int64_t value) {
uint8_t curenc = intrev32ifbe(is->encoding);
uint8_t newenc = _intsetValueEncoding(value);
int length = intrev32ifbe(is->length);
int prepend = value < 0 ? 1 : 0;
/* First set new encoding and resize */
is->encoding = intrev32ifbe(newenc);
is = intsetResize(is,intrev32ifbe(is->length)+1);
/* Upgrade back-to-front so we don't overwrite values.
* Note that the "prepend" variable is used to make sure we have an empty
* space at either the beginning or the end of the intset. */
while(length--)
_intsetSet(is,length+prepend,_intsetGetEncoded(is,length,curenc));
/* Set the value at the beginning or the end. */
if (prepend)
_intsetSet(is,0,value);
else
_intsetSet(is,intrev32ifbe(is->length),value);
is->length = intrev32ifbe(intrev32ifbe(is->length)+1);
return is;
}
Dict
Redis 中的 dict(字典) 是核心数据结构之一,用于实现键值存储(Key-Value)、哈希类型(Hash)及数据库键空间(Keyspace)等核心功能。
一、dict 的结构设计

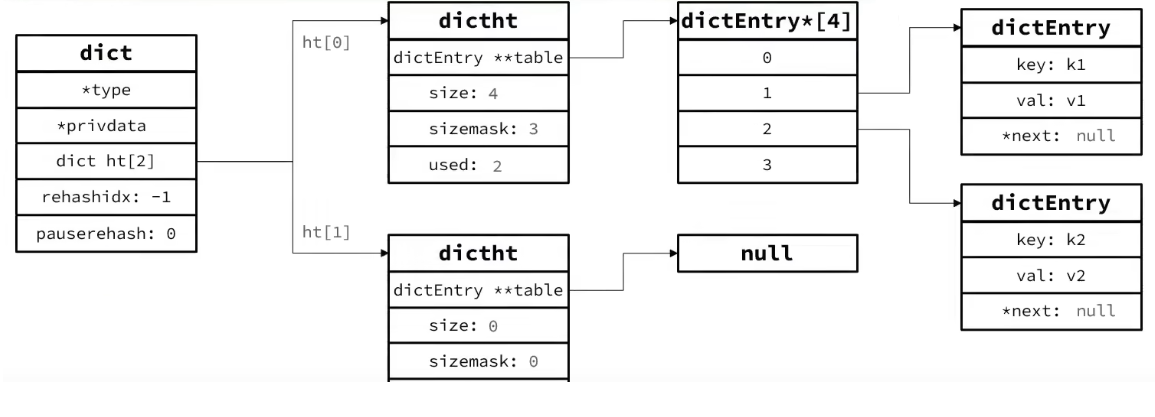

1. 核心结构体定义
我们知道Redis是一个键值型 (Key-Value Pair)的数据库,我们可以根据键实现快速的增删改查。而键与值的映射关系正是通过Dict 来实现的。
Dict由三部分组成,分别是:哈希表(DictHashTable) 、哈希节点(DictEntry)和字典(Dict)
c
// 哈希表结构
typedef struct dictht {
dictEntry **table; // 哈希桶数组(链式存储)
unsigned long size; // 哈希表大小(桶数量,2^n)
unsigned long sizemask; // 哈希掩码(size-1,用于计算索引)
unsigned long used; // 已使用的桶数量(含链表节点)
} dictht;
// 字典结构
typedef struct dict {
dictType *type; // 类型特定函数(如哈希函数、键比较函数)
void *privdata; // 私有数据(用于扩展)
dictht ht[2]; // 两个哈希表(用于渐进式 rehash)
long rehashidx; // rehash 进度(-1 表示未进行)
int iterators; // 当前运行的迭代器数量
} dict;
// 哈希表节点(链表结构)
typedef struct dictEntry {
void *key; // 键
union {
void *val;
uint64_t u64;
int64_t s64;
double d;
} v; // 值(支持多种类型)
struct dictEntry *next; // 指向下一个节点(解决哈希冲突)
} dictEntry;

二、dict 的核心机制
1. 哈希函数与冲突解决
- 哈希函数 :Redis 默认使用 MurmurHash2 算法(非加密型,高性能,分布均匀)。
- 冲突解决 :采用 链地址法(Separate Chaining),同一桶内的节点以链表连接。
2.扩容
触发条件
- 负载因子(Load Factor) :
- 常规扩容 :
load_factor = used / size ≥ 1
,且当前未在后台执行BGSAVE
或BGREWRITEAOF
。 - 强制扩容 :
load_factor ≥ 5
(无论是否在执行持久化操作,避免哈希冲突严重导致性能骤降)。
- 常规扩容 :
扩容流程
-
计算新表大小:
- 新哈希表的大小为 第一个 ≥
used \* 2
的 2^n (如used=3 → size=8
)。 - 若当前正在执行
BGSAVE
或BGREWRITEAOF
,Redis 会 延迟扩容(避免资源过度消耗)。
- 新哈希表的大小为 第一个 ≥
-
初始化新哈希表(ht[1]):
c// 分配新哈希表内存 dictht *new_ht = &d->ht[1]; new_ht->size = next_power(used * 2); new_ht->table = zcalloc(new_ht->size * sizeof(dictEntry*)); new_ht->sizemask = new_ht->size - 1;
-
启动渐进式 Rehash:
- 设置
rehashidx = 0
,表示开始从旧表ht[0]
的第 0 号桶迁移数据到ht[1]
。 - 后续每次对字典的增删改查操作,均迁移一个桶的数据,直到完成所有迁移。
- 设置
扩容设计思想
- 2^n 大小 :通过位运算(
hash & sizemask
)快速计算索引。 - 渐进式迁移:避免一次性迁移大量数据导致服务阻塞。
三、缩容
1. 触发条件
- 负载因子(Load Factor) :
load_factor = used / size < 0.1
(默认阈值)。
2. 缩容流程
-
计算新表大小:
- 新哈希表的大小为 第一个 ≥
used
的 2^n (如used=3 → size=4
)。 - 若
used=0
,则直接释放旧表,重置为初始状态。
- 新哈希表的大小为 第一个 ≥
-
初始化新哈希表(ht[1]):
cdictht *new_ht = &d->ht[1]; new_ht->size = next_power(used); new_ht->table = zcalloc(new_ht->size * sizeof(dictEntry*)); new_ht->sizemask = new_ht->size - 1;
-
启动渐进式 Rehash:
- 与扩容相同,逐步迁移数据到新表
ht[1]
。 - 迁移完成后,释放旧表
ht[0]
,将ht[1]
设为ht[0]
。
- 与扩容相同,逐步迁移数据到新表
3. 缩容设计思想
- 节省内存:避免因数据删除后哈希表过大导致内存浪费。
- 延迟缩容:防止频繁缩容触发性能抖动。
四、渐进式 Rehash 的通用流程
无论是扩容还是缩容,必定会创建新的哈希表,导致哈希表的size和sizemask变化,而key的查询与sizemask有关。同时为了防止一次转移导致的性能抖动,采用渐进式 Rehash 完成数据迁移:
-
每次操作触发迁移:
- 对字典的 增、删、改、查 操作均可能触发迁移一个桶的数据。
- 迁移的桶号为
rehashidx
,完成后rehashidx++
。
-
迁移单个桶的步骤 :
a. 遍历旧桶链表 :处理
ht[0].table[rehashidx]
的所有节点。b. 重新哈希计算索引 :对新表
ht[1]
计算每个节点的哈希值和索引。cfor (entry = old_table[rehashidx]; entry != NULL; entry = next_entry) { next_entry = entry->next; // 计算新索引 uint64_t hash = dict->type->hashFunction(entry->key); uint64_t new_index = hash & new_sizemask; // 插入新表 entry->next = new_table[new_index]; new_table[new_index] = entry; }
c. 清空旧桶 :将
ht[0].table[rehashidx]
设为NULL
。d. 更新计数器 :递减
ht[0].used
,递增ht[1].used
。 -
检查迁移完成:
- 当
rehashidx >= ht[0].size
时,所有桶迁移完成。 - 释放旧表 :销毁
ht[0].table
,将ht[1]
设为ht[0]
,重置ht[1]
为空。 - 结束 Rehash :设置
rehashidx = -1
。
- 当
三、添加键值对的核心流程
1. 检查 Rehash 状态
- 判断是否处于 Rehash :
- 若字典的
rehashidx != -1
,表示正在进行 渐进式 Rehash (数据从旧表ht[0]
迁移到新表ht[1]
)。 - 直接操作新表 :所有新插入的键值对会写入
ht[1]
,避免旧表ht[0]
继续积累数据。 - 触发迁移 :每次插入操作后,顺带迁移
ht[0]
中的一个桶(Bucket)到ht[1]
,逐步完成数据迁移。
- 若字典的
2. 计算哈希值与索引
-
哈希函数:使用预设的哈希算法(如 MurmurHash2)计算键的哈希值。
chash = dict->type->hashFunction(key); // 例如,MurmurHash2
-
确定桶索引 :通过哈希值与当前哈希表的大小掩码(
sizemask = size - 1
)计算索引。cindex = hash & dict->ht[table].sizemask; // table=0 或 1(取决于是否在 Rehash)
3. 处理键的存在性
-
遍历链表:在目标桶的链表中顺序查找键是否存在。
-
键已存在:
- 替换旧值,释放旧值内存(若配置了值释放函数)。
- 返回
DICT_OK
表示更新成功。
-
键不存在:
- 创建新节点
dictEntry
,将键值对存入。 - 头插法插入链表:将新节点插入链表头部(时间复杂度 O(1))。
centry->next = ht->table[index]; ht->table[index] = entry;
- 创建新节点
-
4. 更新计数器与触发扩容
-
更新计数器 :递增哈希表的
used
计数器,表示已用桶数量增加。cht->used++;
-
检查扩容条件:
- 负载因子 :计算
load_factor = used / size
。 - 触发扩容 :
- 常规扩容 :若
load_factor ≥ 1
且允许扩容。 - 强制扩容 :若
load_factor ≥ 5
(避免哈希冲突严重导致性能骤降)。
- 常规扩容 :若
- 扩容操作 :
- 创建新哈希表
ht[1]
,大小为第一个 ≥used * 2
的 2 的幂次(如used=4 → size=8
)。 - 设置
rehashidx=0
,启动渐进式 Rehash。
- 创建新哈希表
- 负载因子 :计算
5. 返回结果
- 成功 :返回
DICT_OK
。 - 失败 :若内存分配失败(如无法创建新节点),返回
DICT_ERR
。
Ziplist
一、ziplist的结构设计
1.整体布局

- **zlbytes(4字节)😗*总字节数,用于快速获取列表大小。
- **zltail(4字节)😗*尾节点偏移量,用于定位尾节点。
- **zllen(2字节)😗*节点长度(数量)(若超过65535,需遍历计算)。
- **entry:**节点单元,存储数据。
- **zlend(1字节)😗*结束标识(0xFF)。
2.Entry结构

- **previous_entry_length(1或5字节)😗*前一节点单元大小。
- 前驱长度≤ 253 :
prelen
占一字节。 - 前驱长度 > 253 :
prevlen
首字节固定为0xFE
,后4字节存储实际长度。
- 前驱长度≤ 253 :
- **encoding(1、2、5字节)😗*编码属性,用于标识
content
的类型(字符串或整数)和长度。 - **content:**保存数据(字符串或整数)。
3.Encoding编码
分为字符串和整数两种
字符串类型编码
字符串类型以00(1字节)、01(2字节)、10(5字节)开头,除前两位外其余位均记录字符串大小。
编码 | 编码长度 | 字符串大小 |
---|---|---|
|00pppppp| | 1 bytes | <= 63 bytes |
|01pppppp|qqqqqqqq| | 2 bytes | <= 16383 bytes |
|10000000|qqqqqqqq|rrrrrrrr|ssssssss|tttttttt| | 5 bytes | <= 4294967295 bytes |
整数类型编码
整数类型以11开头,固定为1字节,其余六位标识五种整数类型分别占据了00|0000、01|0000、10|0000。这样我们就能用11|xxxx直接保存数据在后四位,而11|0000和11|1110、0xff(结束标识)被占据所以具体可存储值有13个。
编码 | 编码长度 | 整数类型 |
---|---|---|
11000000 | 1 | int16_t(2 bytes) |
11010000 | 1 | int32_t(4 bytes) |
11100000 | 1 | int64_t(8 bytes) |
11110000 | 1 | 24位有符整数(3 bytes) |
11111110 | 1 | 8位有符整数(1 bytes) |
1111xxxx | 1 | 直接在xxxx位置保存数值,范围从0001~1101,减1后结果为实际值 |
二、ziplist 的核心特性
1. 内存紧凑
- 连续存储:消除指针开销,内存利用率高。
- 变长编码:根据数据动态调整存储空间(如小整数用1字节)。
2. 双向遍历
- 前驱指针模拟 :通过
prevlen
字段反向计算前驱 entry 起始位置。 - 正向遍历 :利用
encoding
解析当前 entry 长度,跳至下一 entry。
3. 自动编码转换
- 阈值控制 :当元素数量或大小超过配置(如
hash-max-ziplist-entries
),转为标准结构(如哈希表)。
三、ziplist 的操作机制
1. 插入操作
- 定位插入点:遍历找到位置,计算所需空间。
- 内存重分配:扩展 ziplist 内存,移动后续 entry。
- 更新前后 entry :
- 修改后继 entry 的
prevlen
。 - 可能触发 级联更新(Cascade Update) :若新 entry 导致后继 entry 的
prevlen
扩容(1→5字节),需递归处理后续 entry。
- 修改后继 entry 的
2. 删除操作
- 内存缩容:移除 entry 后,前移后续数据。
- 级联更新风险 :类似插入,可能触发后继 entry 的
prevlen
调整。
3. 查询操作
- 顺序遍历 :从头或尾(利用
zltail
)开始,解析每个 entry 的encoding
和prevlen
。
四、级联更新(Cascade Update)
1. 触发条件
插入或删除 entry 导致后继 entry 的 prevlen
从1字节扩展为5字节(或反向收缩)
例如连续节点大小为250-253(前驱节点大小1字节),有一节点数据变更超出253字节,后续节点的prelen
变为5字节存储,变更后这个节点的大小也超过了253字节,循环往复。
2. 性能影响
- 最坏时间复杂度 :O(n²)(如所有 entry 的
prevlen
均需调整)。 - 实际场景:概率极低,通常在小规模 ziplist 中影响有限。
QuickList
quicklist 是 Redis 用于实现 列表(List) 数据类型的核心数据结构,结合了 ziplist
(压缩列表)和 linkedlist
(双向链表)的优势,在内存效率与操作性能之间取得平衡。
一、qiucklist的设计背景
1.早期列表实现的不足
- ziplist
- **优点:**内存紧凑,不需要指针占据额外内存空间。
- **缺点:**插入、删除操作需重分配内存,移动后续节点,大规模数据下性能差。
- linedlist
- 优点:插入、删除高效。
- 缺点:内存碎片多,指针占据额外空间。
2.qiucklist的优势
保留ziplist的内存紧凑优势,同时限制ziplist大小,将多个ziplist通过双向链表连接,避免了单个ziplist在大规模数据下内存重分配带来的性能差的弊端。

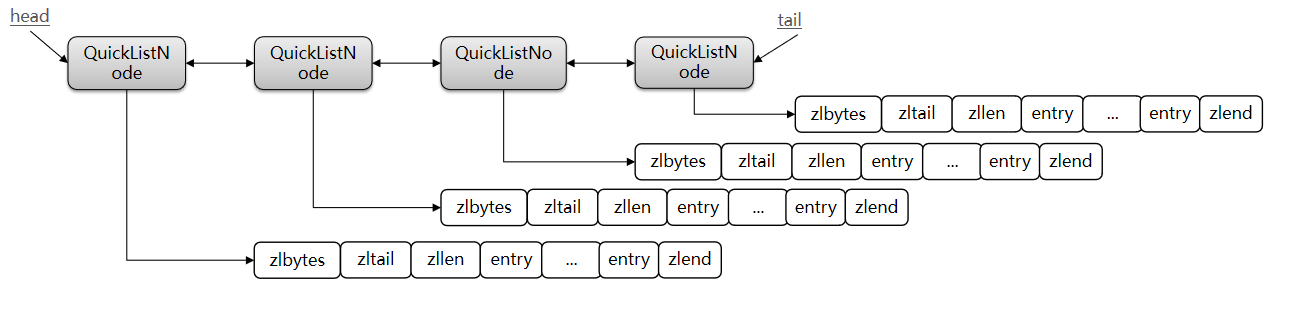

二、quicklist的结构

为了避免QuickList中的每个ZipList中entry过多,Redis提供了一个配置项:list-max-ziplist-size来限制。
如果值为正,则代表ZipList的允许的entry个数的最大值
如果值为负,则代表ZipList的最大内存大小,分5种情况:
- -1:每个ZipList的内存占用不能超过4kb
- -2:每个ZipList的内存占用不能超过8kb
- -3:每个ZipList的内存占用不能超过16kb
- -4:每个ZipList的内存占用不能超过32kb
- -5:每个ZipList的内存占用不能超过64kb
其默认值为 -2
三、quicklist 的核心机制
1. 动态节点管理
- 节点分裂 :当插入元素导致单个 ziplist 超过
fill
阈值时,分裂为两个节点。 - 节点合并:当删除元素导致相邻节点容量过小时,合并以减少内存碎片。
2. 压缩优化
- LZF 压缩算法 :对中间节点进行压缩(
compress
参数控制压缩深度)。- 压缩深度为 0:不压缩。
- 压缩深度为 1:头尾各保留 1 个节点不压缩,其余压缩。
- 压缩深度为 2:头尾各保留 2 个节点不压缩,其余压缩。
SkipList

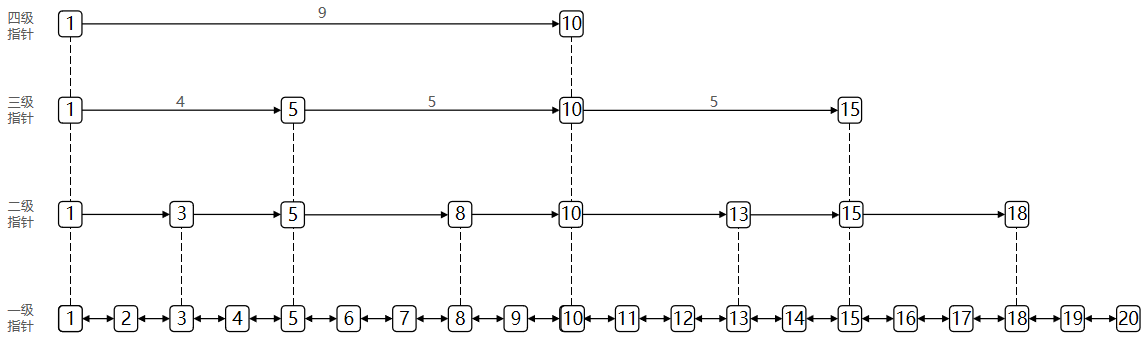

一、跳表的核心设计
1. 基本概念
跳表通过 多层链表 实现有序 数据的快速访问。每个节点包含多个 层级,每层维护一个指向后续节点的指针,高层指针可跨越多个低层节点,从而加速查找。
2. 节点结构

3. 层数生成规则
- 幂次定律 :新节点的层数随机生成,概率逐层减半。
- 第 1 层概率:100%
- 第 2 层概率:50%
- 第 3 层概率:25%
- ...
- 最大层数:
ZSKIPLIST_MAXLEVEL = 32
(Redis 默认限制)
二、跳表的操作机制
1. 查找操作
- 从最高层开始:逐层遍历,若当前层的下个节点分值大于目标值,则下降一层继续查找。
- 时间复杂度:平均 O(log n),最坏 O(n)。
2. 插入操作
- 确定插入位置:查找过程中记录每层的前驱节点。
- 生成随机层数:根据幂次定律确定新节点层数。
- 调整指针:将新节点插入各层链表,更新前后节点的指针和跨度。
3. 删除操作
- 定位节点:查找目标节点,并记录各层前驱节点。
- 更新指针:将前驱节点的指针指向目标节点的后继节点。
- 释放内存:若节点无其他引用,释放内存。
RedisObject
Redis 的 redisObject 是管理所有数据类型(如字符串、列表、哈希等)的核心结构,它通过统一的接口抽象,实现了内存优化、编码转换等操作。

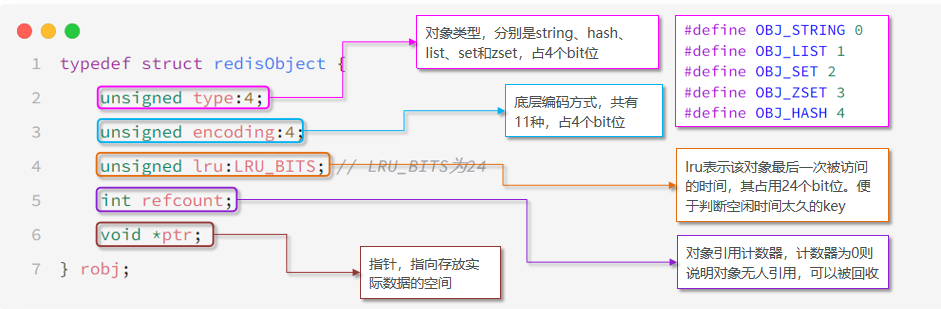

一、redisObject 的结构定义

二、核心字段详解
1. 数据类型(type
)
Redis 支持 5 种基础数据类型,由 type
标识:
OBJ_STRING
:字符串(简单值、计数器、二进制数据)。OBJ_LIST
:列表(队列、栈、阻塞队列)。OBJ_HASH
:哈希(对象属性存储)。OBJ_SET
:集合(唯一性集合、交并差运算)。OBJ_ZSET
:有序集合(排行榜、范围查询)。
2. 编码方式(encoding
)
同一数据类型可对应多种底层编码,Redis 根据数据特征自动选择最优编码:
数据类型 | 编码方式(encoding) | 底层结构 | 适用场景 |
---|---|---|---|
字符串 | OBJ_ENCODING_INT |
整数直接存储 | 值为整数(如 SET key 42 ) |
OBJ_ENCODING_EMBSTR |
embstr 格式 SDS | 短字符串(≤44字节) | |
OBJ_ENCODING_RAW |
SDS 动态字符串 | 长字符串或二进制数据 | |
列表 | OBJ_ENCODING_QUICKLIST |
快速列表(分段 ziplist) | 默认实现(Redis 3.2+) |
哈希 | OBJ_ENCODING_ZIPLIST |
压缩列表(ziplist) | 字段少且值小(配置阈值内) |
OBJ_ENCODING_HT |
哈希表(dict) | 字段多或值大 | |
集合 | OBJ_ENCODING_INTSET |
整数集合(intset) | 元素全为整数且数量少 |
OBJ_ENCODING_HT |
哈希表(dict) | 元素含非整数或数量超限 | |
有序集合 | OBJ_ENCODING_ZIPLIST |
压缩列表(ziplist) | 元素少且值小(配置阈值内) |
OBJ_ENCODING_SKIPLIST |
跳跃表 + 哈希表(组合结构) | 元素多或值大 |
