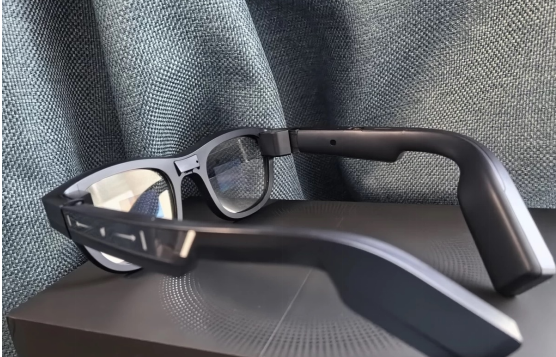

在2025年的科技浪潮中，AI眼镜正以惊人的速度从概念走向现实。据行业预测，全球AI眼镜出货量将在2026年突破1000万副，2030年更将飙升至8000万副，市场规模超百亿美元。这一变革的背后，是两大核心技术---MK米客方德SD NAND存储芯片与绅聚高性能SOC芯片的深度融合。它们不仅重塑了AI眼镜的功能边界，更以黄金组合的姿态，开启了智能穿戴设备的新纪元。

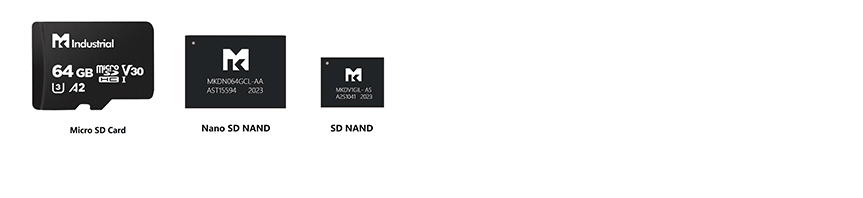

一、SD NAND：智能眼镜的"记忆中枢"
突破空间限制的存储革命
AI眼镜需实时处理高清视频、多模态传感器数据及预训练AI模型，传统存储方案难以平衡容量与体积的矛盾。米客MKDV32GCL-STPA的SD NAND凭借6.6×8mm微型封装，在指甲盖大小的空间内实现最高32Gb存储，为眼镜的轻量化设计扫清障碍。眼镜通过内置SD NAND，在不影响佩戴舒适度的前提下，支持720P视频录制.
性能与可靠性的双重保障
面对工业巡检、医疗辅助等严苛场景，SD NAND以-25℃~85℃低温耐受与防潮抗震设计脱颖而出。其待机功耗，配合动态电源管理技术，可将眼镜续航延长30%。
二、SOC芯片：AI眼镜的"智慧大脑"
从性能到能效的全面跃升
以高通AR1（4nm制程）为代表的SOC芯片，集成CPU、GPU、NPU与ISP模块，算力较前代提升5倍，功耗却降低40%。这使得AI眼镜可流畅运行通义千问等百亿参数大模型，实现实时翻译与物体识别。国产绅聚SOC芯片则以极致高性价比的优势成本，为入门产品提供语音交互与基础AR渲染能力，推动AI眼镜价格下探至千元区间。
多模态交互的底层支撑
SOC芯片通过异构计算架构，同步处理摄像头、麦克风、IMU传感器的多维度数据。
三、SD NAND+SOC：1+1＞2的协同效应
数据流水线的高效协同
在实时翻译场景中，SOC的NPU单元以20ms延迟完成语音识别，SD NAND可将用户拍摄的图片与视频同步放置在本地，再通过手机APP同步上传。
成本与可靠性的平衡
采用SOC+SD NAND组合方案，较eMMC+独立MCU方案节省200%的BOM成本。MK存储的SD NAND（5000 P/E周期）与绅聚SOC芯片搭配，可满足5年以上的日均10次全量数据写入需求，大幅降低运维成本。另外SD NAND的小尺寸更适合AI眼镜的应用。
场景化定制的无限可能
教育领域：32Gb SD NAND存储轻量化AI模型，SOC运行自适应学习算法，为学生提供个性化知识图谱。
消费娱乐：双芯片支持YUV422/444视频解码，配合Micro OLED显示模组，打造"口袋巨幕"观影体验。
当SD NAND以"光速"存储世界，当SOC以"直觉"理解需求，AI眼镜不再是冰冷的设备，而是人类感官的延伸与思维的伙伴。在这场端侧智能的竞赛中，双芯组合正以"技术深潜+场景深耕"的策略，重新书写人机协同的规则。未来，随着开发者生态的繁荣与行业标准的建立，这一组合或将成为AI眼镜的"黄金架构"，开启万亿级智能穿戴市场的全新篇章。
在上位机开发中，SD卡和SOC芯片的应用通常涉及数据存储、通信控制、系统扩展等功能。以下是它们的具体应用场景和技术实现细节：
1. SD卡的应用
SD卡在上位机系统中主要用于数据存储与交换，常见场景包括：
1.1 数据记录与备份
- 日志存储：上位机将系统运行日志、传感器数据（如温度、压力）定期写入SD卡，便于后续分析。
- 配置文件存储：保存设备参数（如通信协议、校准数据），支持热插拔更换配置。
- 大数据缓存：在工业摄像头或音频设备中，SD卡临时存储高带宽数据（如视频流），再通过上位机批量处理。
1.2 固件升级
- 通过SD卡存储固件镜像（如
.bin文件），上位机通过协议（如USB/UART）通知SOC从SD卡读取并烧录固件，适用于无网络环境的设备更新。
1.3 跨平台数据交换
- SD卡作为中介，在嵌入式设备（如PLC）和上位机（PC/工控机）间传递数据，兼容性高。
技术实现要点
- 文件系统：通常选择FAT32/exFAT（兼容性好），嵌入式场景可能用LittleFS/Wear Leveling（延长寿命）。
- 接口协议 ：通过SPI或SDIO与SOC通信，上位机需集成驱动（如Linux的
mmc模块或Windows的SDK）。 - 速度优化：使用DMA传输或缓存机制提升读写效率。
2. SOC芯片的应用
SOC（System on Chip）在上位机系统中充当核心处理器或协处理器，典型应用包括：
2.1 协议转换与通信
- 桥接功能：SOC通过UART/I2C/SPI与下位机（如传感器）通信，再通过USB/以太网与上位机交互（例如STM32+CH340实现USB转串口）。
- 协议解析：SOC预处理原始数据（如Modbus报文解析），上位机仅处理结构化数据。
2.2 实时控制
- 硬件加速：SOC的专用外设（如PWM、ADC）控制电机或采集模拟信号，上位机发送指令（如PID参数）并监控状态。
- 低延迟响应：SOC本地处理紧急信号（如急停按钮），上位机负责非实时任务（如数据可视化）。
2.3 边缘计算
- 数据预处理：SOC运行轻量算法（如FFT滤波、AI推理），仅将结果上传至上位机，减少带宽压力（例如NVIDIA Jetson处理图像后传输JSON数据）。
技术实现要点
- 开发环境 ：
- 嵌入式SOC：需移植RTOS（如FreeRTOS）或Linux，编写驱动（如SD卡控制器驱动）。
- 高性能SOC（如瑞萨RZ/V2M）：可能运行完整Linux，上位机通过Socket/DBus通信。
- 功耗管理：动态调整SOC频率（如ARM的DVFS）以平衡性能与功耗。
3. SD卡与SOC的协同案例
案例1：工业数据采集系统
- SOC角色：通过ADC采集传感器数据，压缩后存入SD卡。
- 上位机角色：定时读取SD卡数据，解析并显示到UI（如Qt/PyQt界面）。
- 优势：SOC保证采集连续性，上位机崩溃不影响数据完整性。
案例2：智能设备OTA升级
- 上位机下载新固件到SD卡。
- SOC检测到SD卡插入，验证固件签名。
- SOC切换至Bootloader模式，完成烧录。
案例3：车载黑匣子
- SOC持续记录CAN总线数据至SD卡，上位机通过Wi-Fi批量导出事故前后数据。
4. 开发注意事项
- SD卡可靠性 ：
- 意外断电可能导致文件系统损坏，需启用写保护或日志型文件系统。
- 工业级SD卡（如SanDisk Industrial）支持宽温、高耐久。
- SOC选型 ：
- 低功耗场景：选用ESP32（Wi-Fi/BLE集成）。
- 高性能场景：选用Xilinx Zynq（FPGA+ARM异构计算）。
- 调试工具 ：
- 逻辑分析仪抓取SDIO时序。
- J-Link调试SOC的固件。
总结
SD卡和SOC在上位机系统中分别承担存储和计算的核心角色，通过合理设计（如分层架构、协议优化）可构建高可靠、高效率的嵌入式-上位机协同系统。实际开发中需重点关注接口兼容性、实时性和故障恢复机制。
