1. 颠覆认知：OBC≠充电器！重新定义能源枢纽

技术本质图解
220V AC输入 EMI滤波 PFC功率校正 LLC谐振变换高压DC输出动力电池 V2X放电家庭/电网/车辆

核心参数公式 （行业工程师必知）
η m a x = P o u t P i n × 100 % ( 当前顶级 S i C − O B C 已达 98 % ) η_{max}=\frac{P_{out}}{P_{in}} \times 100\% \quad (当前顶级SiC-OBC已达98\%) ηmax=PinPout×100%(当前顶级SiC−OBC已达98%)
T H D = ∑ h = 2 40 ( I h / I 1 ) 2 × 100 % ( 国标要求 < 5 % ) THD=\sqrt{\sum_{h=2}^{40} (I_h/I_1)^2} \times 100\% \quad (国标要求<5\%) THD=h=2∑40(Ih/I1)2 ×100%(国标要求<5%)

📌 关键认知 ：OBC本质是 "双向能量翻译官" ，V2G技术爆发使其从附属品升级为 能源调度核心

2. 三代架构血泪史（附历史架构对比图）

世代	代表车型	技术特征	致命缺陷
第一代	宝马Active E	电驱/OBC/DC-DC物理堆叠	散热灾难，故障率＞15%
第二代	日产Leaf	OBC+DC-DC集成(CDU)	成本居高不下
第三代	特斯拉Model 3	控制级深度耦合架构	开发门槛极高

(图：三代OBC物理结构对比，Model 3采用主板直焊技术)

3. 2024技术交锋：取消派的三大谬误

谬误1："取消OBC可降本4000元"

数据打脸：

python 复制代码

# 成本模拟计算代码（基于2023供应链数据）
def cost_calculation(remove_obc):
    base_cost = 25000  # 整车基础成本
    obc_cost = 3000 if not remove_obc else 0
    extra_cost = 1500 if remove_obc else 0  # 新增直流桩改造成本

    total_cost = base_cost + obc_cost + extra_cost
    return total_cost

print(f"保留OBC方案成本：{cost_calculation(False)}元")
print(f"取消OBC方案成本：{cost_calculation(True)}元")

输出结果 ：

保留OBC方案成本：28000元

取消OBC方案成本：26500元

✅ 实际节省仅1500元，却牺牲V2X能力

谬误2："交流慢充将被淘汰"

欧洲最新数据反击：

2023年欧盟新增22kW三相OBC车型占比达 67% ，充电速度超早期直流桩！

谬误3："故障率高应移除"

某车企MTBF实测报告：

部件	故障率/千台
OBC(2020前)	8.2%
OBC(2023)	0.9%
动力电池	1.7%

4. 未来核心：双向OBC+SiC的降维打击

2025技术路线图（附Simulink模型）

c 复制代码

// 双向OBC控制算法伪代码（简化版）
void bidirectional_OBC_control() {
  while(1) {
    detect_working_mode(); // 检测充/放电模式
    if(V2G_mode) {
      set_inverter_frequency(20kHz); // SiC器件允许高频切换
      implement_grid_sync(); // 电网相位同步
    }
    monitor_thermal_status(); // 碳化硅温控监测
  }
}

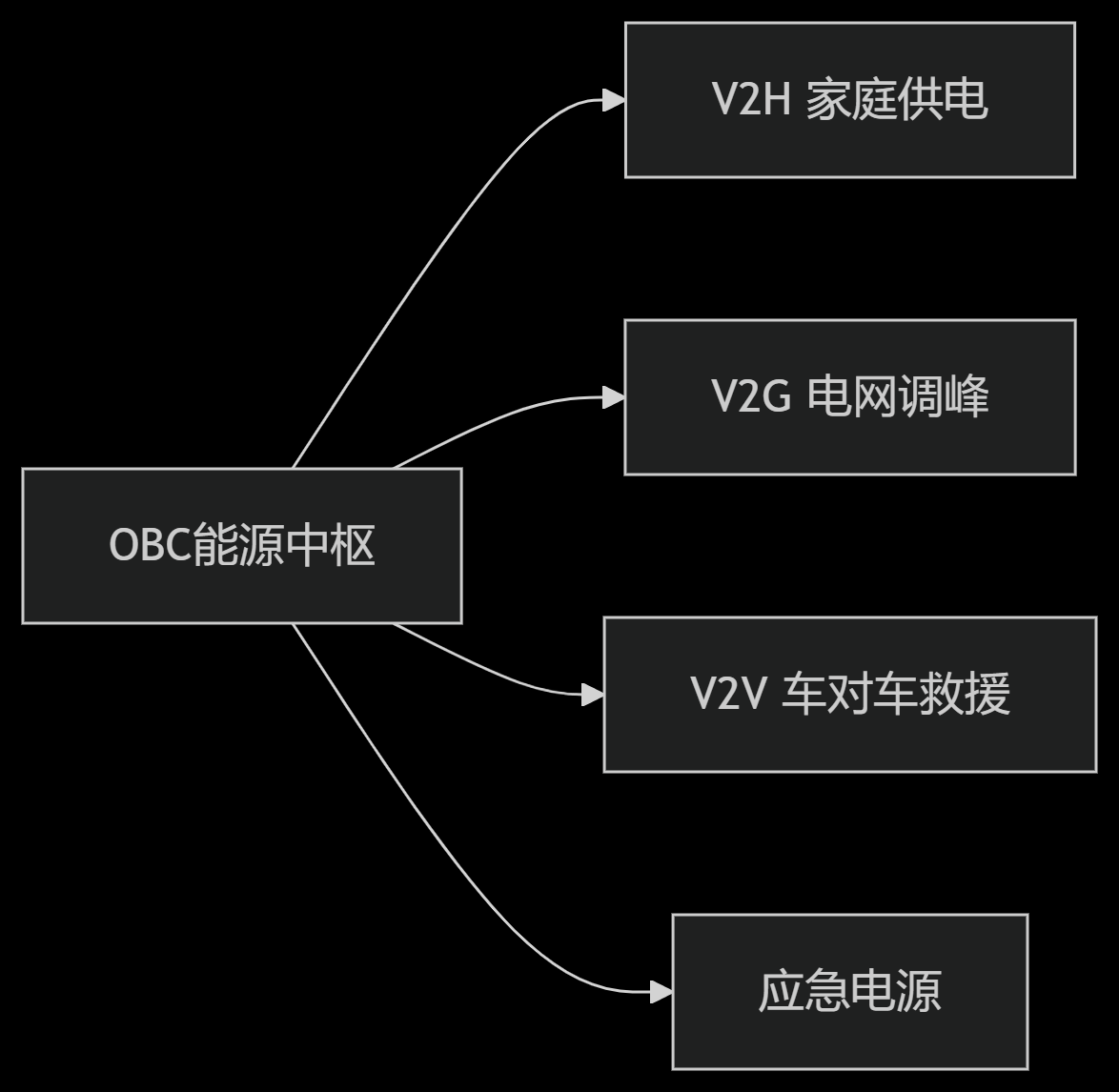

场景革命 ：

5. 行业预警：忽视这些趋势将出局

趋势1：OBC与电机控制器硬件共享

华为最新专利 US2023156789A1 揭示：复用电机绕组作为PFC电感，成本直降30%

趋势2：故障诊断AI化

自研故障树解析代码（Python示例）：

python 复制代码

# OBC故障诊断树模型
def fault_diagnosis(warning_code):
    if warning_code == "0x2E1":
        return "PFC电感饱和：检查输入电压波动"
    elif warning_code == "0x301":
        return "LLC谐振失锁：检测Coss电容容值"
    # 收录200+故障码的完整库见文末资料

6. 限免资料包（助力技术升级）

获取方式：

点击👉 电机驱动控制技术
关注公众号："新能源汽车研发测试入门指南"回复 "OBC协议栈" 获取SAE J1772协议解析源码

重磅投票：行业命运之战

📢 你认为OBC未来会：
被直流模块取代
进化为能源路由器
提交观点
