前言

上篇文章我们已经能够使用串口助手实现esp8266的几种通信，接下来我们使用单片机控制实现。这篇文章会附带教程，增加.c和,.h，把串口和定时器放到对应的编号，然后调用初始化就可以使用了。

先讲解，然后末尾再放源码，也可以先看源码再看讲解

一.串口的不定时长接收

因为esp8266发送的信息是没有帧头和帧位的，所以我们只能用这个方法，串口选定我们对应连接，我这里选择串口2，串口一用于重定向，打印调试信息（具体可以看我以前串口重定向的教程https://blog.csdn.net/m0_74211379/article/details/145366555?spm=1001.2014.3001.5502）。

这里还需要使用一个1ms的定时器中断，这个方法也可以看我之前的文章https://blog.csdn.net/m0_74211379/article/details/146238875?spm=1001.2014.3001.5502

然后开始讲用法

cpp 复制代码
uint8_t esp8266_buffer[128],esp8266_buff[1],esp8266_len=0,esp8266_time=0,esp8266_flag=0;
char esp8266_wait[100];

这个是变量定义，全局的

要放在串口中断

cpp 复制代码
void ESP8266_UART_Handler(void)
{
    esp8266_buffer[esp8266_len++]=esp8266_buff[0];
    esp8266_time=0;
    HAL_UART_Receive_IT(ESP8266_UART,(uint8_t *)esp8266_buff,1);
}

void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)
{
		if(huart->Instance == USART2)
    {
        ESP8266_UART_Handler();
    }
}

放在1ms定时器中断

cpp 复制代码
void ESP8266_Time(void)
{
    esp8266_time++;
    if((esp8266_time>10)&&(esp8266_len>0))
    {
        esp8266_buffer[esp8266_len]=0;
        ESP8266_Change();
        memset(esp8266_buffer, '\0', sizeof(esp8266_buffer));
        esp8266_len=0;
        esp8266_time=0;
    }
}

void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim)
{
    if(htim->Instance==TIM2)
    {
			 ESP8266_Time();
		}
}

处理获取一次的数据

cpp 复制代码
void ESP8266_Change()
{
  	printf("%s\r\n",esp8266_buffer);
    if(contains_OK(esp8266_buffer,esp8266_wait))
    {
        esp8266_flag=1;
    }
    ESP8266_IPD(esp8266_buffer);
}

二.WiFi名称密码还有TCP地址和端口号

cpp 复制代码
const char ESP8266_WIFI_SSID[]="lty";
const char ESP8266_WIFI_PassWord[]="2395832518";
const char ESP8266_WIFI_TCP_IP[]="112.125.89.8";
const char ESP8266_WIFI_TCP_PORT[]="45655";

三.初始化

cpp 复制代码
void ESP8266_Init(void)
{
		HAL_TIM_Base_Start_IT(ESP8266_TIM);
    HAL_UART_Receive_IT(ESP8266_UART,(uint8_t *)esp8266_buff,1);
}

四.发送指令函数

这里对需要连接的指令进行封装，第一个是发送的指令，第二个是接收到什么指令才能继续

cpp 复制代码
void ESP8266_CMD(uint8_t cmd,uint16_t leng)
{
	char buffer[100];
    switch(cmd)
    {
    	   case 0:
				sprintf(buffer,"AT+RST\r\n");
                sprintf(esp8266_wait,"OK");
            break;
           case 1:
                sprintf(buffer,"AT\r\n");
                sprintf(esp8266_wait,"OK");
						break;
			case 2:
                sprintf(buffer,"AT+CWMODE=1\r\n");
                sprintf(esp8266_wait,"OK");
						break;
			case 3:
                sprintf(buffer,"AT+CWJAP=\"%s\",\"%s\"\r\n",ESP8266_WIFI_SSID,ESP8266_WIFI_PassWord);
                sprintf(esp8266_wait,"WIFI GOT IP");
						break;
			case 4:
                sprintf(buffer,"AT+CWJAP?\r\n");
                sprintf(esp8266_wait,"OK");
						break;
            case 5:
                sprintf(buffer,"AT+CIPMUX=0\r\n");
                  sprintf(esp8266_wait,"OK");
                        break;
            case 6:
                sprintf(buffer,"AT+CIPSTART=\"TCP\",\"%s\",%s\r\n",ESP8266_WIFI_TCP_IP,ESP8266_WIFI_TCP_PORT);
						  sprintf(esp8266_wait,"OK");
                        break;
            case 7:
                sprintf(buffer,"AT+CIPSEND=%d\r\n",leng);
								sprintf(esp8266_wait,"");
                        break;
            case 8:
                sprintf(buffer,"");
								sprintf(esp8266_wait,"SEND OK");
                        break;
    }
    ESP8266_commom(buffer);
}

五.等待发送指令函数

这个函数用于检测缓冲区是否有接收完成的指令，如果没有，那么超过200ms就会重新发送一次指令，直到缓冲区有接受到指令的字符串文本

cpp 复制代码
void ESP8266_commom(const char *cmd)
{
    HAL_UART_Transmit(ESP8266_UART,(uint8_t *)cmd,strlen(cmd),100);
    esp8266_flag=0;
    while (esp8266_flag==0){
    if (esp8266_time>200)
    {
       HAL_UART_Transmit(ESP8266_UART,(uint8_t *)cmd,strlen(cmd),100);
       printf("%s time out\r\n",cmd);
       esp8266_time=0;
        }
    }
}

int contains_OK(const char *str, const char *substr) {
    if (strstr(str, substr) != NULL) {
        return 1; // 包含
    }
    return 0; // 不包含
}

六.连接上TCP

上面的弄好后，进行一次循环就可以连接上

cpp 复制代码
void ESP8266_CONNECT_TO_TCP()
{
        for(uint8_t i = 0; i < 7; i++)
    {
         ESP8266_CMD(i,0);
		printf("cmd=%d\r\n",i);
		HAL_Delay(500);
	}
}

七.往TCP网络发送消息

也是对原有函数的封装，先获取要发送的长度，然后再发送

cpp 复制代码
void ESP8266_send_TCP(const char *data)
{
	ESP8266_CMD(7,strlen(data));
    HAL_UART_Transmit(ESP8266_UART,(uint8_t *)data,strlen(data),100);
    ESP8266_CMD(8,0);
}

八.接收TCP发送来的消息

根据我实测的话，虽然串口显示第一个是+，但是打印显示是在后两个位置，所以我做一个偏移

cpp 复制代码
void ESP8266_IPD(const char *data)
{
    char *p=data;
    uint8_t leng=0;
    char hand[256];

	if(strlen(data)>6)
	//printf("data[0]=%c,data[1]=%c,data[2]=%c,data[3]=%c,data[4]=%c\r\n",data[0],data[1],data[2],data[3],data[4]);
    if (data[2] == '+' && data[3] == 'I' && data[4] == 'P' && data[5] == 'D')
    {
        p+=6;

        while (*p != ':') {
            leng = leng * 10 + *p - '0';
            p++;
        }
        p++;
        strncpy(hand, p, leng);
        hand[leng] = '\0';
        printf("Received data: %s\r\n", hand);
    }
}

九.H文件的修改

把串口和定时器编号修改对九可以了

cpp 复制代码
#ifndef HC_TR_H
#define HC_TR_H

#include "main.h"

#define ESP8266_UART    &huart2
#define ESP8266_TIM    &htim2
void ESP8266_Change();
void ESP8266_Time(void);
void ESP8266_Init(void);
void ESP8266_UART_Handler(void);
void ESP8266_CMD(uint8_t cmd,uint16_t leng);
int contains_OK(const char *str, const char *substr);
void ESP8266_commom(const char *cmd);
void ESP8266_CONNECT_TO_TCP();
void ESP8266_send_TCP(const char *data);
void ESP8266_IPD(const char *data);

#endif /* HC_TR_H */

十.功能测试及使用教程

首先我们手机开热点，2.4G,5G的不行

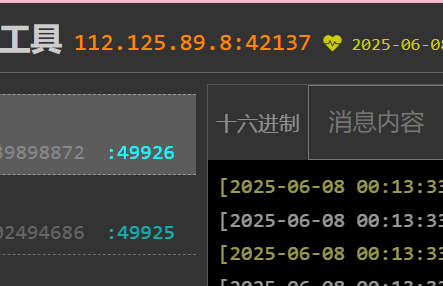

根据网站合宙 TCP/UDP web工具 (luatos.com)

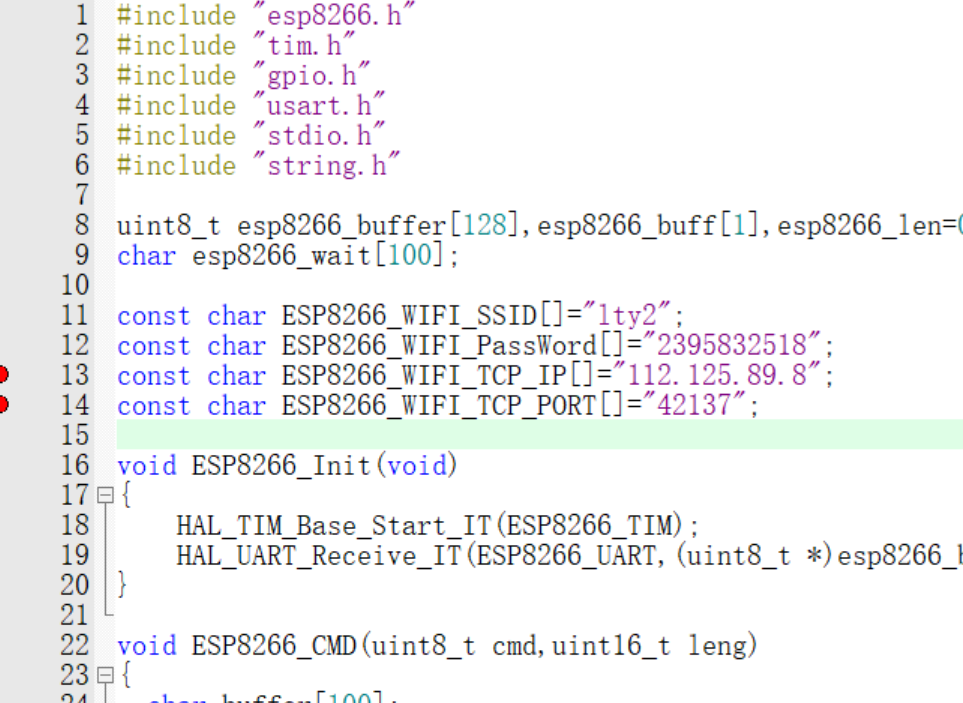

获取的填入

然后在主函数添加头文件后，直接写

初始化加连接WIFI，还有发送两次数据

cpp 复制代码
	ESP8266_Init();
ESP8266_CONNECT_TO_TCP();
ESP8266_send_TCP("hello\r\n");
ESP8266_send_TCP("yes ok\r\n");

然后编译烧录

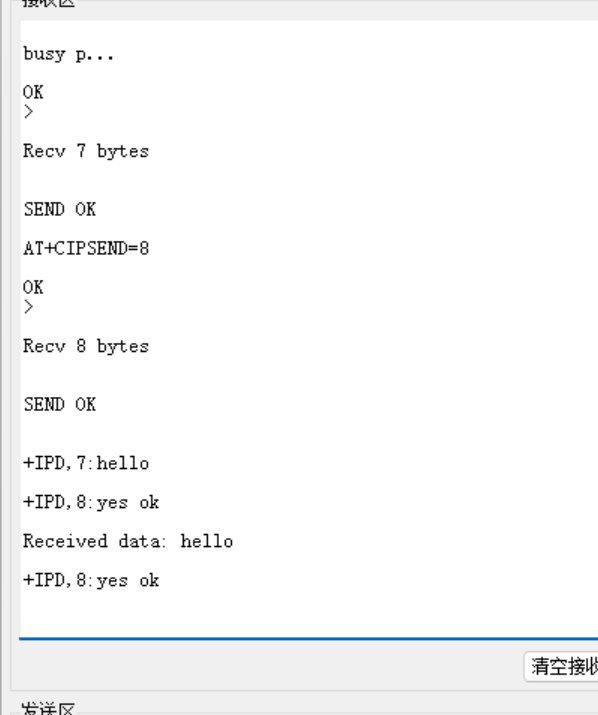

串口助手打印的数据

cpp 复制代码
AT+RST

OK
WIFI DISCONNECT

cmd=0
(5d6f877)
SPI Speed : 40MHz
SPI Mode : DOUT
SPI Flash Size & Map: 8Mbit(512KB+512KB)
jump to run user1 @ 1000


?rls髇l


ready

AT
 time out
AT
AT

busy p...

OK

cmd=1
AT+CWMODE=1
 time out
AT+CWMODE=1
AT+CWMODE=1

busy p...

OK

cmd=2
AT+CWJAP="lty2","2395832518"
 time out
AT+CWJAP="lty2","2395832518"
AT+CWJAP="lty2","2395832518"

busy p...

AT+CWJAP="lty2","2395832518"
 time out
AT+CWJAP="lty2","2395832518"

busy p...

AT+CWJAP="lty2","2395832518"
 time out
AT+CWJAP="lty2","2395832518"

busy p...

AT+CWJAP="lty2","2395832518"
 time out
AT+CWJAP="lty2","2395832518"

busy p...

AT+CWJAP="lty2","2395832518"
 time out
AT+CWJAP="lty2","2395832518"

busy p...

AT+CWJAP="lty2","2395832518"
 time out
AT+CWJAP="lty2","2395832518"

busy p...

AT+CWJAP="lty2","2395832518"
 time out
AT+CWJAP="lty2","2395832518"

busy p...

AT+CWJAP="lty2","2395832518"
 time out
AT+CWJAP="lty2","2395832518"

busy p...

AT+CWJAP="lty2","2395832518"
 time out
AT+CWJAP="lty2","2395832518"

busy p...

AT+CWJAP="lty2","2395832518"
 time out
AT+CWJAP="lty2","2395832518"

busy p...

AT+CWJAP="lty2","2395832518"
 time out
AT+CWJAP="lty2","2395832518"

busy p...

AT+CWJAP="lty2","2395832518"
 time out
AT+CWJAP="lty2","2395832518"

busy p...

AT+CWJAP="lty2","2395832518"
 time out
AT+CWJAP="lty2","2395832518"

busy p...

AT+CWJAP="lty2","2395832518"
 time out
AT+CWJAP="lty2","2395832518"

busy p...

AT+CWJAP="lty2","2395832518"
 time out
AT+CWJAP="lty2","2395832518"
 time out
AT+CWJAP="lty2","2395832518"
 time out
AT+CWJAP="lty2","2395832518"
 time out
AT+CWJAP="lty2","2395832518"
 time out
AT+CWJAP="lty2","2395832518"

busy p...
AT+CWJAP="lty2","2395832518"

busy p...
AT+CWJAP="lty2","2395832518"

busy p...
AT+CWJAP="lty2","2395832518"

busy p...
AT+CWJAP
cmd=3
WIFI CONNECTED

AT+CWJAP?
 time out
AT+CWJAP?

busy p...
AT+CWJAP?

busy p...

AT+CWJAP?
 time out
AT+CWJAP?

busy p...

AT+CWJAP?
 time out
AT+CWJAP?

busy p...

AT+CWJAP?
 time out
AT+CWJAP?

busy p...

AT+CWJAP?
 time out
AT+CWJAP?

busy p...

AT+CWJAP?
 time out
AT+CWJAP?

busy p...

AT+CWJAP?
 time out
AT+CWJAP?

busy p...

AT+CWJAP?
 time out
AT+CWJAP?

busy p...

AT+CWJAP?
 time out
AT+CWJAP?

busy p...

AT+CWJAP?
 time out
AT+CWJAP?

busy p...

AT+CWJAP?
 time out
AT+CWJAP?

busy p...

AT+CWJAP?
 time out
AT+CWJAP?

busy p...

AT+CWJAP?
 time out
AT+CWJAP?

busy p...

AT+CWJAP?
 time out
AT+CWJAP?

busy p...

AT+CWJAP?
 time out
AT+CWJAP?

busy p...

AT+CWJAP?
 time out
AT+CWJAP?

busy p...

AT+CWJAP?
 time out
AT+CWJAP?

busy p...

AT+CWJAP?
 time out
AT+CWJAP?

busy p...

WIFI GOT IP

AT+CWJAP?
 time out
AT+CWJAP?

busy p...

AT+CWJAP?
 time out
AT+CWJAP?

busy p...

AT+CWJAP?
 time out
AT+CWJAP?

busy p...


OK

cmd=4
AT+CIPMUX=0
 time out
AT+CIPMUX=0
AT+CIPMUX=0

busy p...

OK

cmd=5
AT+CIPSTART="TCP","112.125.89.8",42137
 time out
AT+CIPSTART="TCP","112.125.89.8",42137
AT+CIPSTART="TCP","112.125.89.8",42137

busy p...

CONNECT

OK

cmd=6
AT+CIPSEND=7
 time out
AT+CIPSEND=7
AT+CIPSEND=7

busy p...

OK
>

Recv 7 bytes


SEND OK

AT+CIPSEND=8

OK
>

Recv 8 bytes


SEND OK


+IPD,7:hello

+IPD,8:yes ok

Received data: hello

+IPD,8:yes ok

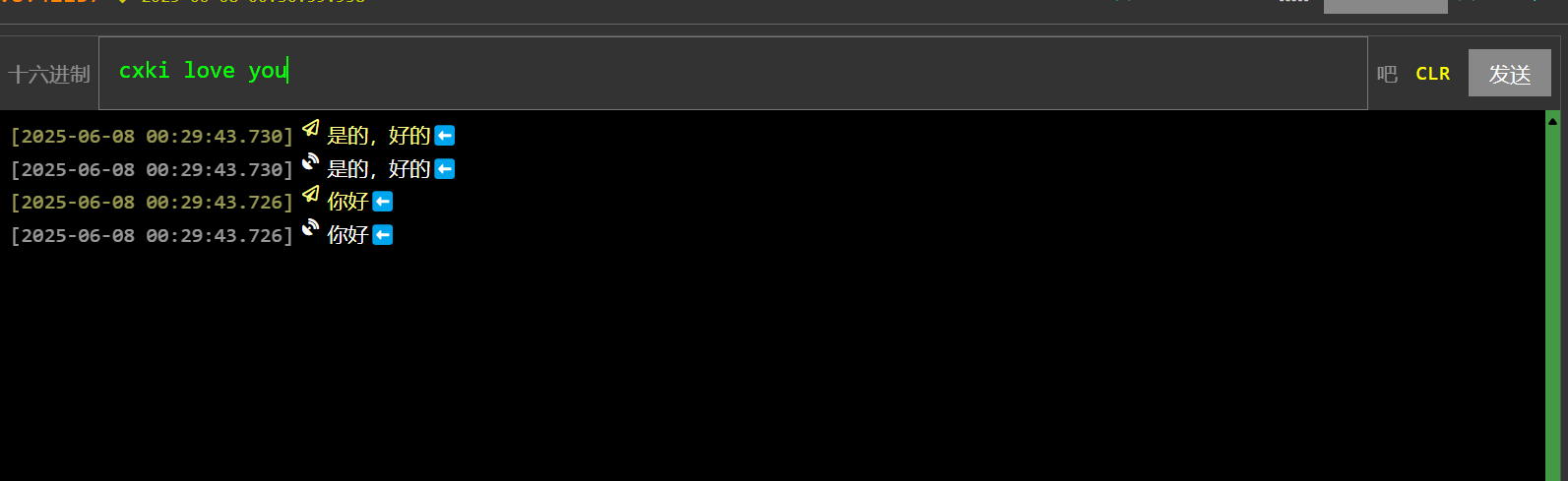

然后我们去网站上发送

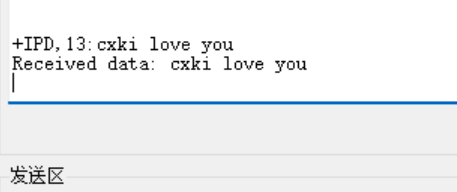

在串口助手上可以看见成功接收了

十一.完整源码

esp8266.c

cpp 复制代码
#include "esp8266.h"
#include "tim.h"
#include "gpio.h"
#include "usart.h"
#include "stdio.h"
#include "string.h"

// 定义ESP8266相关的缓冲区、长度、时间、标志位和等待响应字符串
uint8_t esp8266_buffer[128],esp8266_buff[1],esp8266_len=0,esp8266_time=0,esp8266_flag=0;
char esp8266_wait[100];

// 定义ESP8266连接的WiFi信息和TCP服务器信息
const char ESP8266_WIFI_SSID[]="lty2";
const char ESP8266_WIFI_PassWord[]="2395832518";
const char ESP8266_WIFI_TCP_IP[]="112.125.89.8";
const char ESP8266_WIFI_TCP_PORT[]="42137";

// 初始化ESP8266模块，启动定时器中断和UART接收中断
void ESP8266_Init(void)
{
    HAL_TIM_Base_Start_IT(ESP8266_TIM);
    HAL_UART_Receive_IT(ESP8266_UART,(uint8_t *)esp8266_buff,1);
}

// 发送ESP8266命令，根据不同的命令编号和数据长度构造命令
void ESP8266_CMD(uint8_t cmd,uint16_t leng)
{
    char buffer[100];
    switch(cmd)
    {
        case 0:
            sprintf(buffer,"AT+RST\r\n");
            sprintf(esp8266_wait,"OK");
            break;
        case 1:
            sprintf(buffer,"AT\r\n");
            sprintf(esp8266_wait,"OK");
            break;
        case 2:
            sprintf(buffer,"AT+CWMODE=1\r\n");
            sprintf(esp8266_wait,"OK");
            break;
        case 3:
            sprintf(buffer,"AT+CWJAP=\"%s\",\"%s\"\r\n",ESP8266_WIFI_SSID,ESP8266_WIFI_PassWord);
            sprintf(esp8266_wait,"WIFI GOT IP");
            break;
        case 4:
            sprintf(buffer,"AT+CWJAP?\r\n");
            sprintf(esp8266_wait,"OK");
            break;
        case 5:
            sprintf(buffer,"AT+CIPMUX=0\r\n");
            sprintf(esp8266_wait,"OK");
            break;
        case 6:
            sprintf(buffer,"AT+CIPSTART=\"TCP\",\"%s\",%s\r\n",ESP8266_WIFI_TCP_IP,ESP8266_WIFI_TCP_PORT);
            sprintf(esp8266_wait,"OK");
            break;
        case 7:
            sprintf(buffer,"AT+CIPSEND=%d\r\n",leng);
            sprintf(esp8266_wait,"");
            break;
        case 8:
            sprintf(buffer,"");
            sprintf(esp8266_wait,"SEND OK");
            break;
    }
    ESP8266_commom(buffer);
}

// 通用的ESP8266命令发送函数，发送命令并等待响应，超时会重新发送
void ESP8266_commom(const char *cmd)
{
    HAL_UART_Transmit(ESP8266_UART,(uint8_t *)cmd,strlen(cmd),100);
    esp8266_flag=0;
    while (esp8266_flag==0){
        if (esp8266_time>200)
        {
            HAL_UART_Transmit(ESP8266_UART,(uint8_t *)cmd,strlen(cmd),100);
            printf("%s time out\r\n",cmd);
            esp8266_time=0;
        }
    }
}

// 连接ESP8266到TCP服务器，依次发送多个初始化命令
void ESP8266_CONNECT_TO_TCP()
{
    for(uint8_t i = 0; i < 7; i++)
    {
        ESP8266_CMD(i,0);
        printf("cmd=%d\r\n",i);
        HAL_Delay(500);
    }
}

// 通过ESP8266向TCP服务器发送数据
void ESP8266_send_TCP(const char *data)
{
    ESP8266_CMD(7,strlen(data));
    HAL_UART_Transmit(ESP8266_UART,(uint8_t *)data,strlen(data),100);
    ESP8266_CMD(8,0);
}

// 检查字符串中是否包含指定子字符串
int contains_OK(const char *str, const char *substr) {
    if (strstr(str, substr) != NULL) {
        return 1; // 包含指定子字符串
    }
    return 0; // 不包含指定子字符串
}

// 处理ESP8266接收的数据，检查是否有期望响应并调用IPD处理函数
void ESP8266_Change()
{
    printf("%s\r\n",esp8266_buffer);
    if(contains_OK(esp8266_buffer,esp8266_wait))
    {
        esp8266_flag=1;
    }
    ESP8266_IPD(esp8266_buffer);
}

// 解析ESP8266接收到的IPD数据
void ESP8266_IPD(const char *data)
{
    char *p=data;
    uint8_t leng=0;
    char hand[256];

    if(strlen(data)>6)
        //printf("data[0]=%c,data[1]=%c,data[2]=%c,data[3]=%c,data[4]=%c\r\n",data[0],data[1],data[2],data[3],data[4]);
        if (data[2] == '+' && data[3] == 'I' && data[4] == 'P' && data[5] == 'D')
        {
            p+=6;

            while (*p != ':') {
                leng = leng * 10 + *p - '0';
                p++;
            }
            p++;
            strncpy(hand, p, leng);
            hand[leng] = '\0';
            printf("Received data: %s\r\n", hand);
        }
}

// 处理ESP8266 UART接收中断，将接收到的数据存入缓冲区
void ESP8266_UART_Handler(void)
{
    esp8266_buffer[esp8266_len++]=esp8266_buff[0];
    esp8266_time=0;
    HAL_UART_Receive_IT(ESP8266_UART,(uint8_t *)esp8266_buff,1);
}

// 处理ESP8266定时器中断，超时后处理接收的数据并清空缓冲区
void ESP8266_Time(void)
{
    esp8266_time++;
    if((esp8266_time>10)&&(esp8266_len>0))
    {
        esp8266_buffer[esp8266_len]=0;
        ESP8266_Change();
        memset(esp8266_buffer, '\0', sizeof(esp8266_buffer));
        esp8266_len=0;
        esp8266_time=0;
    }
}

// UART接收完成回调函数，当USART2接收完成时调用ESP8266 UART处理函数
void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)
{
    if(huart->Instance == USART2)
    {
        ESP8266_UART_Handler();
    }
}

// 定时器周期溢出回调函数，当TIM2溢出时调用ESP8266时间处理函数
void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim)
{
    if(htim->Instance==TIM2)
    {
        ESP8266_Time();
    }
}

esp8266.h

cpp 复制代码
#ifndef HC_TR_H
#define HC_TR_H

#include "main.h"

#define ESP8266_UART    &huart2
#define ESP8266_TIM    &htim2
void ESP8266_Change();
void ESP8266_Time(void);
void ESP8266_Init(void);
void ESP8266_UART_Handler(void);
void ESP8266_CMD(uint8_t cmd,uint16_t leng);
int contains_OK(const char *str, const char *substr);
void ESP8266_commom(const char *cmd);
void ESP8266_CONNECT_TO_TCP();
void ESP8266_send_TCP(const char *data);
void ESP8266_IPD(const char *data);

#endif
相关推荐
SY师弟3 小时前
51单片机基础部分——独立按键检测
单片机·嵌入式硬件·51单片机
Mapleay3 小时前
FMC STM32H7 SDRAM
stm32·单片机·嵌入式硬件
自小吃多4 小时前
STC8H系列 驱动步进电机
笔记·单片机
乄夜4 小时前
嵌入式面试高频（5）！！！C++语言（嵌入式八股文，嵌入式面经）
c语言·c++·单片机·嵌入式硬件·物联网·面试·职场和发展
c7_ln6 小时前
STM32 低功耗设计全攻略：PWR 模块原理 + 睡眠 / 停止 / 待机模式实战（串口 + 红外 + RTC 应用全解析）
stm32·单片机·实时音视频·江协科技
待什么青丝7 小时前
【TMS570LC4357】之相关驱动开发学习记录2
c语言·arm开发·驱动开发·单片机·学习
小柯博客7 小时前
从零开始打造 OpenSTLinux 6.6 Yocto 系统（基于STM32CubeMX）（九）
c语言·stm32·单片机·嵌入式硬件·物联网
云山工作室8 小时前
一种停车场自动停车导航器的设计（论文+源码）
单片机·嵌入式硬件·毕业设计·毕设
平凡灵感码头9 小时前
单片机 传感器知识讲解 （一）红外避障模块，声控模块，人体红外模块
单片机·嵌入式硬件
热门推荐
01【图像处理与机器视觉】XJTU期末考点02从零安装 LLaMA-Factory 微调 Qwen 大模型成功及所有的坑03KGG转MP3工具|非KGM文件|解密音频04海康Visionmaster-常见问题排查方法-启动阶段05YOLOv8入门 | 重要性能衡量指标、训练结果评价及分析及影响mAP的因素【发论文关注的指标】06【SpeedAI科研小助手】2分钟极速解决知网维普重复率、AIGC率过高，一键全文降！文件格式不变，公式都保留的！07SSv2数据集08Coze扣子平台完整体验和实践（附国内和国际版对比）09DeepSeek各版本说明与优缺点分析10【云原生】动态资源分配（DRA）深度洞察报告
