06 计时器、计数器、存储器
1、T计时器
2、C计数器
3、D 普通储存器
4、特殊计时器、特殊计数器、特殊储存器
5、三菱 PLC 和台达的计时器、计数器的区别
打开软件(FX-TRN-BEG-C)，从 文件 - 主画面，"C:轻松的练习!"- "C-3.应用定时器程序-2"。
它这里有两个指示灯，一个红灯，一个绿灯是吧？好，我们先开始。大家用时间计时器，按一个按钮控制这个红灯，红灯闪，闪多少秒之后这绿灯再闪。先是红灯亮，亮多少秒之后再是绿灯亮。
那我们现在来分析一下它，它想要亮多少秒的话，肯定要用到计时的东西。计时的东西的话，我们这里就有这个时间计时器。首先我们用这个按钮(X20)来控制它(红灯Y0)的亮，亮 3 秒，这绿灯再亮 5 秒钟。
输入：ld x20
输入：out y0
输入：or y0
输入：out t0 k30 【大约这行中间位置】
输入：ani t0 【第一行中】
输入：插入向下线"sF9"
3 秒钟等于多少呢？现在我们是用这个 T0， T0 是普通的计时器，3秒，这就等于 K30，因为我们这个时间间隙， T0 是 100 毫秒的，100 毫秒，那么 1000 毫秒的话，就是 1 秒钟嘛，是吧？

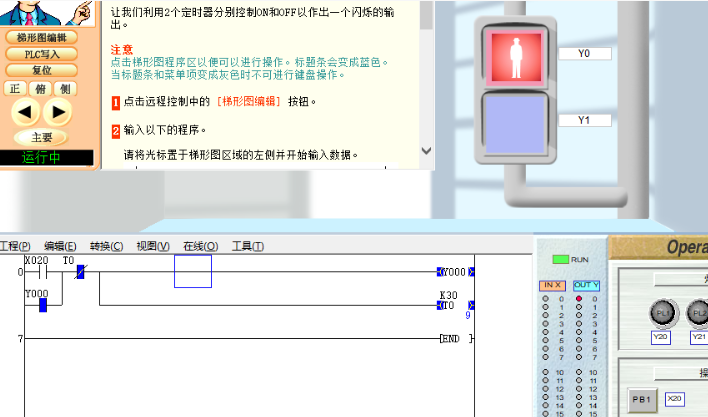

0440：按钮(X20)来控制它(红灯Y0)的亮3秒示例图
这就是计时器的使用。同样，它这个(K30)在这个(T0)上面的话，它是跟 OUT 一样的双线圈， OUT 输出， OUT 这时间间隙的话就是 T 多少，这只是时间间隙的号码。我们这个 k 多少时间，k 就是常数。30 的话就是 3 秒的意思。
这边常闭点 T0 意思是
下面是红灯亮 3 秒后，这绿灯再亮 5 秒钟
输入：ld t0
输入：out y1
输入：or y1
输入：out t1 k50
输入：ani t1 【在上一行中】

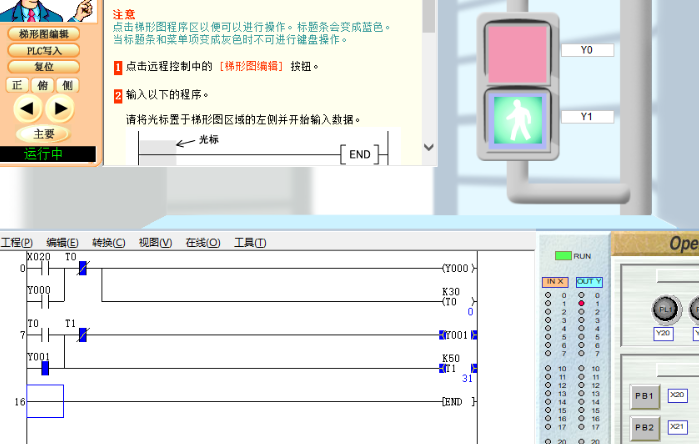

0720：绿灯再亮 5 秒钟示例图
我们要它(红灯Y0)自动停止，再接通下一个。我们先按下这个按钮之后，它亮 3 秒钟之后，绿灯就开始亮，亮 5 秒钟。
我们把它(T0)的常开点，刚才我们用的是它的常闭点，常闭点就是它(K30 T0)时间到了之后，断开它(T0常闭触点)。
我们常开点之后就是它时间到了之后，我接通它，用 out y1 对吧？那我们给它一个自锁【or y1】。自锁之后，我们再来直接输出一个线圈。输出另外一个时间间隙【out t1 k50】。
这样的话我们是它一得电之后，它一得电，三秒钟之后它闭合，它闭合的话它是不是它一得电？它一得电之后自锁，自锁之后它也开始变，它开始变，就是五秒之后我们就断开它。
哎，这是不是一次循环呢？是的。这计时器我们在这上面就在用。当然有些特殊的计时器，比如说有个停电，可以停电保持啊，还有那些 1毫秒、10毫秒的，都有相关的参数。这些的话，我们去看那个编程手册上面就会有。
我们讲这个计数器。计数器顾名思义它就可以计数。 ok，我们怎么来计数呢？
我们循环一次，我们就要记住它一次。有些地方，我要知道你生产了多少个东西，或者生产了多少次是吧？
我们像这个程序写的话，他怎样子算循环一次呢？就是他(Y1)没电了是不是，它一没电就算循环一次了？
首先是你就按一按(PB1)下去，它(红灯Y0)得电是吧？它得电之后再失电，再给电它(绿灯Y1)又得电，它得电之后再失电，(绿灯Y1)没电就算一次了啊。
ok，我们这里就用到下降沿。
输入：ldf y1
输入：out c0 k5 【输出一个计数器】
输入：ld c0 【插入上一行中】
输入：rst c0
ldf y1 这什么意思呢？就是我这个动作(绿灯Y1没电)完毕之后，我再接通一次。
......因为我们计时器也要封顶嘛。我们写 5 次，循环 5 次之后我就自动清 0，怎么清 0？
测试时，点 5 次 PB1 按钮(每次绿灯一灭，就点一下)
他这只要你上面这个是 k 多少和你实际记的是多少的话，相等的话，它这个相应的触点，C0 相应的触点就会闭合。同样我们这(C0)用常闭的话它也会断开。

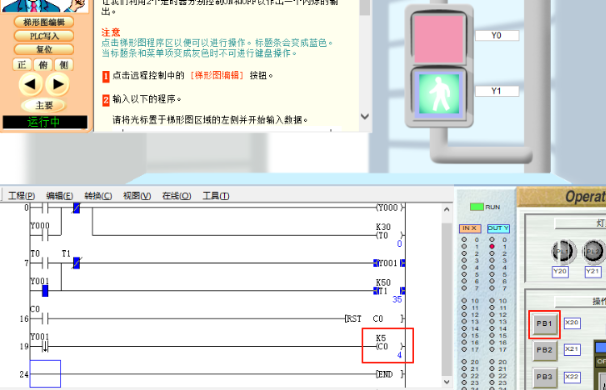

1340：循环 5 次之后我就自动清 0 示例图
输入：断开向下线"cF10" 【在第一行中 】
输入：ani c0 【在第一行中插入 】
输入：插入向下线"sF9"
计数器改为 K2，方便测试。

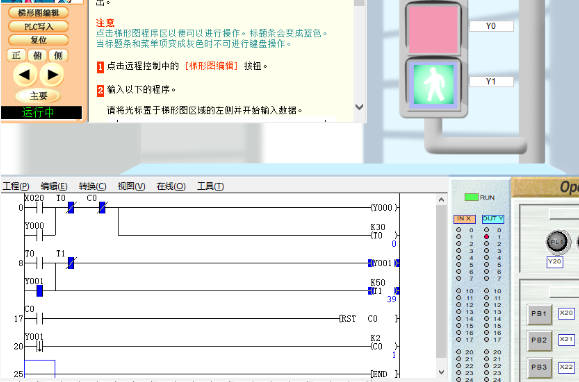

1540：循环两次之后断开C0常闭示例图
这样，只要它循环两次之后，你再怎么按(PB1)它都不会有电，除非我们在这里加一个清零的，把这个计数器给清零。
当然，这边清零的已经是加上的了【rst c0】，并且是自动清的
下面插入显示状态亮指示灯，改用点击按钮 PB2 清 C0
输入：ld c0
输入：out y20
输入：or y20
输入：ld x21 【先选中 ld c0】
显示状态亮指示灯，按钮清0 示例图
储存器，同样我们不用计数器来记它，我们用储存器来记它的参数，记它数量。
输入：ldf y1
输入：inc d0
这个 INC 的话，它是加指令，加 1 指令，只要我这里(Y1↓)一动作一次，它这里面就加 1 。如果我们有触摸屏的话，我们就可以再次显示 D0 里面的数字。比如说我们生产纸板的话，生产了多少张是吧？只要我这个一动作一次，我给个信号，我就加一，我就可以知道它具体生产了多少张。这就可以在触摸屏的上面显示这个 D0。......可以加到几万个数字。
这个话结合触摸屏的话，它是很实用的。它不只是这样的作用，它可以组成常数。我们以后学那个 MOV 指令再讲。
再给大家演示一下台达的和三菱(软件)的有什么区别。打开台达WPLSoft 2.52 软件。
新建项目：
输入：ld x1
输入：tmr t0 k30
我们什么区别呢？它指令不同，我们时间计时器的话，
三菱：out t0 k30
台达：tmr t0 k30
计数器
三菱：out c0 k2
台达：cnt c0 k2
28:20
4、特殊计时器、特殊计数器、特殊储存器
计时器，就是你看这个同样是台达的，不同型号。特定的计时器的话呢，有不同。你看这个，这种型
2.6 定时器的编号及功能[T]
定时器的编号:(以10进制编号)
ES/EX/SS 机种:
100ms一般用 T0-T63，N64点 合计128点
定时器T 10ms一般用 T64~T126，63点(M1028=On时为10ms，M1028=Off时为100ms)
1ms一般用 T127,1点
我们刚才是刚才用的是 100 毫秒的，这个 10 毫米的话，1S = K100
SA/SX/SC 机种:
100ms 一般用 T0-T199,200点。(T192~T199为子程序用定时器)。固定为非停电保持区域
定时器T 100ms 累计型 T250~T255，6点。固定为停电保持区域 合计256点
10ms一般用 T200~T239，40点。固定为非停电保持区域
还有一些就停电保持的。停电保持什么意思呢？比如我们一个点， X1，接通一个定时器是吧？好，我们记到一半的时候，我这个断电了，断电之后它会保存，下次再接通的时候它再继续记，就这个功能。不同型号都是有功能。好，我们再看再看这个这个计数器，计数器的特殊的特殊计数器。怎么个特殊法？在它的目录找到 c c 款就是计数器。
............
16 位的和 32 位的有什么不同呢？16 位的就是一般的，32 位的话比较特殊，是高速计数器，也可以计数很快，就相当于那个编码器。这些的话，它这几个的话都是用做编码器的。嗯，你看它这编码器固定了几个点。但用它的时候，不能直接写 CNT， CNT 的话它不认识这个 32 位的，它认识 16 位的，要写 16 位的。刚才我们看那个了，前面加个 D 是吧， D32 位的。
不同型不同型号的，点位也不同，实际点位也不同。
我们再看看这个，这个特殊的储存器，储存器特殊的就更多了。
不同型号的话，它有不同的点，这是一般的。这是停电保持的，............。
