深度学习---ONNX(Open Neural Network Exchange)

kyle~2025-06-16 12:50
一、ONNX概述

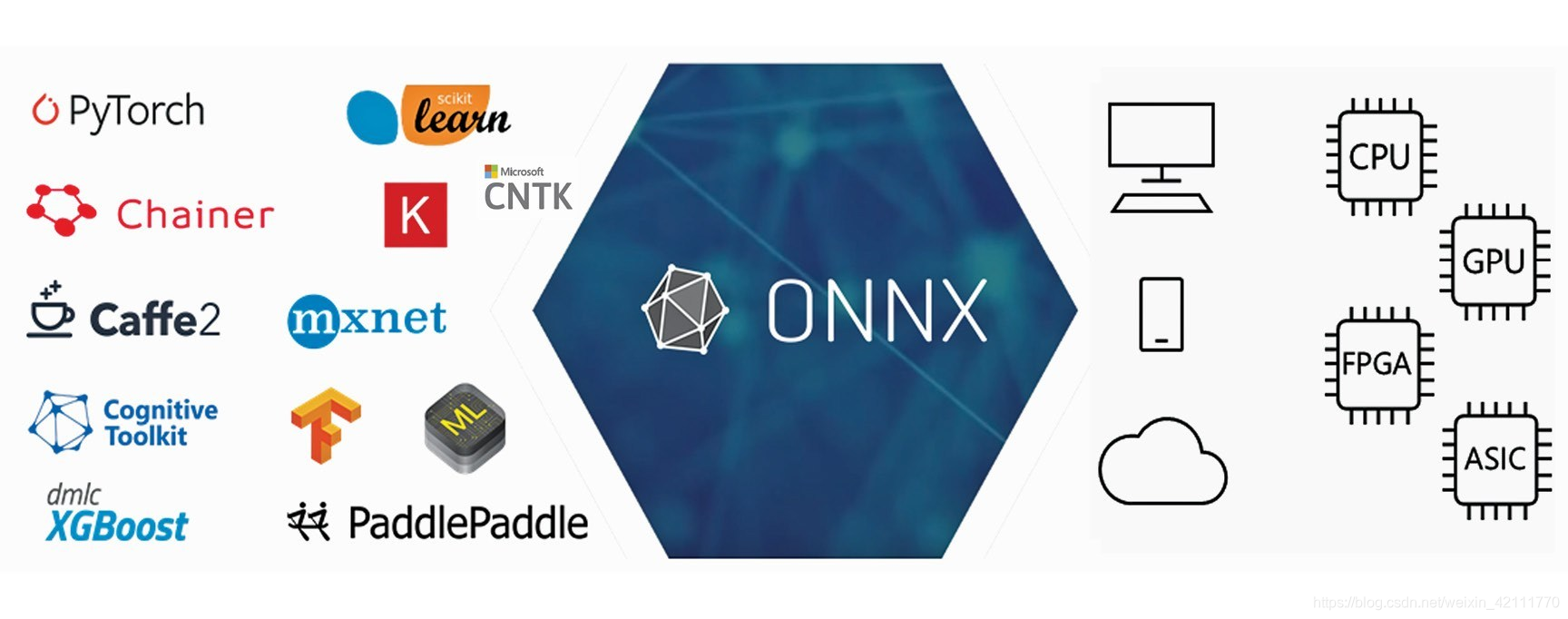

ONNX（开放式神经网络交换格式） 是一种用于表示深度学习模型的跨框架标准，旨在解决不同框架间模型部署的兼容性问题。由微软、Facebook、AWS、NVIDIA等公司于2017年联合发起，目前由 ONNX开源社区 维护。其核心目标是实现模型在训练框架（如PyTorch、TensorFlow）和推理引擎（如ONNX Runtime、TensorRT）之间的无缝迁移。

二、ONNX核心概念
1. 模型结构：图（Graph）与节点（Node）
  • 图（Graph） ：
    ONNX模型本质上是一个有向无环图（DAG），由节点（Node）和边（Edge）组成。
    • 节点：表示算子（Operator，如卷积、全连接）或数据操作（如常量、输入/输出）。
    • 边 ：表示数据流动，携带张量（Tensor）或值（Value）。
  • 输入/输出（Input/Output） ：
    图的入口和出口，定义模型的输入输出规格（名称、数据类型、形状）。
  • 初始值（Initializer） ：
    存储模型的可学习参数（如权重、偏置），通常为常量张量。
2. 张量（Tensor）与数据类型
  • 张量 ：
    多维数组，是ONNX中数据的基本单位，由以下属性定义：
    • 数据类型 ：支持基础类型（如float32、int64、bool）、复合类型（如字符串）及复杂类型（如张量列表）。
    • 形状（Shape） ：可以是静态形状（固定尺寸）或动态形状（用符号表示，如None或自定义变量N）。
  • 数据类型规范 ：
    每个张量必须明确类型，通过onnx.TensorProto.DataType枚举定义（如FLOAT对应float32，INT64对应int64）。
3. 算子（Operator，简称Op）
  • 算子定义 ：
    算子是图的基本计算单元，由类型名 （如Conv、Gemm）、属性 （如卷积核大小、步长）和输入输出列表组成。
  • 算子集（Operator Set） ：
    ONNX通过算子集管理算子版本，确保向后兼容。每个算子有明确的版本号，不同框架可能支持不同版本的算子。
  • 自定义算子（Custom Operator） ：
    允许用户扩展算子，但需在推理引擎中注册实现，否则可能导致解析失败。
三、ONNX文件格式与序列化
1. 物理存储结构
  • 基于Protobuf（Protocol Buffers） ：
    ONNX模型使用Google的Protobuf进行序列化，存储为二进制文件（.onnx扩展名），结构包含：
    • 版本信息：ONNX格式版本、算子集版本、生产者信息（如框架名称）。
    • 模型元数据：模型名称、描述、输入输出说明等。
    • 图结构：节点、边、初始值等核心内容。
  • 文本格式（可选） ：
    可通过工具将二进制模型转换为可读的文本格式（.prototxt），用于调试。
2. 关键字段解析
protobuf 复制代码
syntax = "proto3";
package onnx;

message Model {
  ModelProto model = 1;  // 模型主体
  int32 ir_version = 2;   // IR版本（ONNX格式版本）
  repeated OperatorSetId opset_import = 3;  // 算子集依赖
  ...
}

message ModelProto {
  Graph graph = 1;        // 图结构
  string producer_name = 2;  // 生产者（如PyTorch）
  ...
}

message Graph {
  string name = 1;        // 图名称
  repeated ValueInfoProto input = 2;  // 输入定义
  repeated ValueInfoProto output = 3; // 输出定义
  repeated TensorProto initializer = 4; // 初始值（权重）
  repeated NodeProto node = 5;         // 节点列表
  ...
}
四、动态形状与符号推理
  • 静态形状 vs. 动态形状 ：
    • 静态形状 ：输入输出形状在模型中固定（如[3, 224, 224]），适合固定尺寸输入的推理。
    • 动态形状 ：使用符号（如None或自定义变量N）表示可变维度，例如[N, 3, H, W]，支持批量大小或图像尺寸可变的场景。
  • 实现方式 ：
    • 通过onnx.shape_inference模块推断动态形状下的张量尺寸。
    • 推理引擎（如ONNX Runtime）需支持动态形状绑定，运行时指定具体数值。
五、模型转换与兼容性
1. 主流框架转换流程
源框架 转换工具/接口 注意事项
PyTorch torch.onnx.export() 需使用torch.jit.trace或torch.jit.script固化动态图
TensorFlow tf2onnx 库 需处理TF算子与ONNX算子的映射（如tf.nn.conv2d→Conv）
Keras 通过TensorFlow转换或keras2onnx库 注意层融合（如BatchNormalization可能被折叠）
Caffe2 原生支持保存为ONNX 需确保算子在ONNX算子集中存在
2. 常见兼容性问题
  • 算子不支持 ：
    某些框架特有的算子（如PyTorch的torch.nn.functional.gelu早期版本需手动替换为ONNX的Gelu）。
  • 动态图处理 ：
    PyTorch的动态控制流（如if-else）需通过torch.onnx.export的dynamic_axes参数显式声明动态维度。
  • 精度差异 ：
    框架在转换时可能自动插入类型转换算子（如Cast），需验证数值一致性。
六、模型优化与推理
1. 优化工具链
  • ONNX Runtime（ORT） ：
    微软开发的高性能推理引擎，内置优化 passes，如：
    • 常量折叠（Constant Folding）：提前计算固定输入的节点输出。
    • 算子融合（Operator Fusion） ：合并连续算子（如Conv + BatchNorm + ReLU→FusedConv）。
    • 硬件加速：利用CPU（AVX/AVX2）、GPU（CUDA）或NNAPI等后端优化计算。
  • TensorRT ：
    NVIDIA的推理优化器，支持将ONNX模型编译为特定GPU的高效引擎，尤其适合CUDA设备。
2. 推理流程
python 复制代码
# 使用ONNX Runtime推理示例
import onnxruntime as ort
import numpy as np

# 加载模型
session = ort.InferenceSession("model.onnx")

# 准备输入（需匹配模型定义的形状和数据类型）
input_name = session.get_inputs()[0].name
input_data = np.random.randn(1, 3, 224, 224).astype(np.float32)

# 推理
outputs = session.run(None, {input_name: input_data})
七、调试与验证工具

  • Netron ：
    在线模型可视化工具（https://netron.app），支持查看图结构、张量形状和算子属性。

  • onnx.checker ：
    内置工具，用于验证模型的语法和语义正确性：

    python 复制代码
    import onnx
model = onnx.load("model.onnx")
onnx.checker.check_model(model)  # 抛出异常表示模型有误

  • onnxruntime.utils.convert_model_to_ort_format ：
    检查模型是否符合ONNX Runtime的优化要求。

八、生态系统与扩展
1. 支持的推理引擎
引擎名称 特点 典型场景
ONNX Runtime 跨平台（CPU/GPU/边缘设备），官方支持 通用推理
TensorRT NVIDIA GPU深度优化，高吞吐低延迟 数据中心推理
MNN 阿里轻量级引擎，支持移动端 手机/嵌入式设备
TNN 腾讯开源引擎，跨平台优化 多端部署
Core ML Apple生态专用，支持iOS/macOS 苹果设备端推理
2. 模型动物园与工具链
  • ONNX Model Zoo ：
    官方维护的预训练模型仓库，涵盖CV、NLP等领域（如ResNet、BERT）。
  • 转换脚本库 ：
    社区提供的框架转换示例（如PyTorch到ONNX的脚本），可通过GitHub或PyPI获取。
  • 量化工具 ：
    onnxruntime.quantization支持模型量化（FP32→INT8），降低计算成本。
九、版本管理与发展趋势
1. 版本兼容性
  • 格式版本（IR Version） ：
    每次重大更新会提升IR版本（如v1.13.0引入新算子），旧版本工具可能无法解析新版本模型。
  • 算子版本（Operator Version） ：
    算子可能随版本迭代改变行为（如参数顺序调整），需通过opset_import指定依赖的算子集版本。
2. 未来发展方向
  • 动态图支持：增强对控制流（循环、条件判断）的原生支持，减少框架转换时的限制。
  • 新型硬件支持：扩展对TPU、NPU等专用加速器的优化，完善异构计算支持。
  • 模型加密与压缩：探索ONNX层面的模型加密技术，集成更多压缩算法（如剪枝、蒸馏）。
  • 生态整合：与MLflow、TensorFlow Lite等工具深度集成，简化端到端部署流程。
十、典型应用场景
  1. 多框架部署 ：
    训练用PyTorch，推理用ONNX Runtime/TensorRT，避免被单一框架锁定。
  2. 边缘计算 ：
    将模型转换为ONNX后，通过轻量级引擎（如MNN）部署到手机、IoT设备。
  3. 模型优化与加速 ：
    利用ONNX的中间表示（IR）进行跨框架优化，提升推理效率。
  4. 研究协作 ：
    通过ONNX共享模型结构，方便不同团队复现实验结果。
总结

ONNX通过标准化模型表示，解决了深度学习领域"框架碎片化"的核心痛点，成为连接训练与推理的桥梁。掌握ONNX的关键在于理解其图结构、算子规范和转换流程，同时熟悉生态工具链以应对实际部署中的挑战。随着社区的持续发展，ONNX正逐步成为AI模型跨平台部署的事实标准。
