在工业自动化控制中，PLC 的数字量模块是连接现场设备（如传感器、电磁阀、指示灯等）的 "桥梁"。西门子 S7-1200 系列作为中小型 PLC 的经典款，其数字量模块（SM 系列）和信号板（SB 系列）的接线方式直接影响系统稳定性。系统梳理这些模块的接线逻辑、源型 / 漏型区别及常见问题，帮你避开接线 "坑点"。
一、数字量输入模块：SM1221 的 "源漏" 接线逻辑
SM1221 是 S7-1200 常用的数字量输入模块，核心是区分漏型输入 和源型输入的接线差异：
- 漏型输入：需将外部电路的 "-" 端连接到模块的 "M" 端（公共端）。此时电流从外部电源 "+" 流出，经输入点、模块内部回路，从 "M" 端回到电源 "-"，形成回路。
- 源型输入 ：需将外部电路的 "+" 端连接到模块的 "M" 端。电流从模块 "M" 端（接外部 "+"）流出，经输入点、外部设备，回到电源 "-"，完成回路。
简单说，漏型输入的 "电流方向是'外进内出'"，源型则是 "内进外出"，接线时千万别搞反，否则传感器信号无法被正确检测。

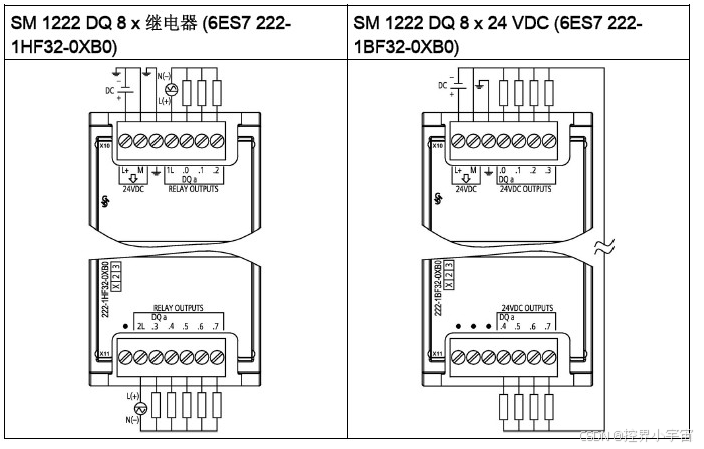

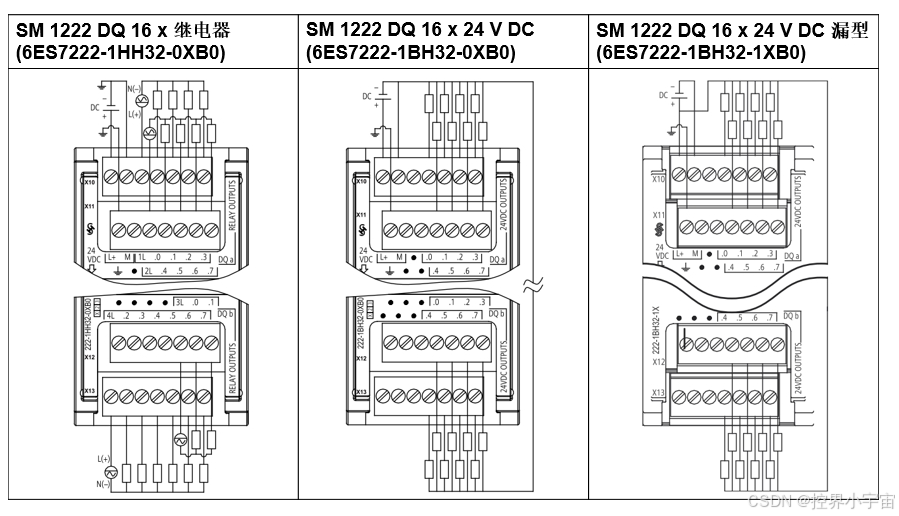

二、数字量输出模块：SM1222 继电器模块的 "触点逻辑"

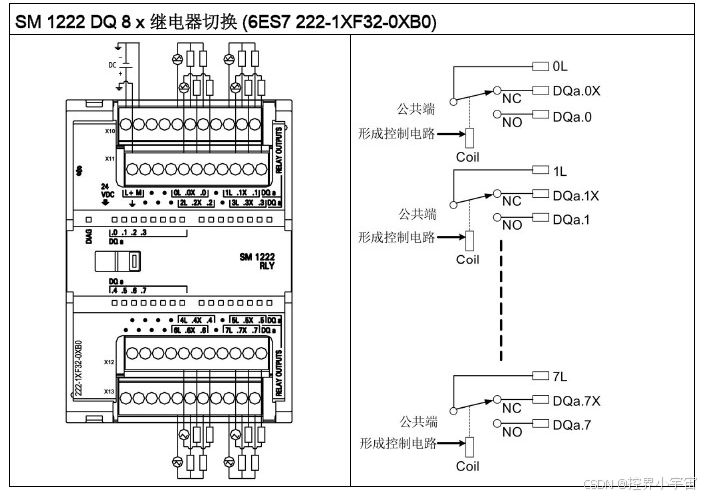

SM1222 中，继电器切换模块（如 DQ 8X）的接线是个易错点。它通过公共端子（0L）控制两组触点：常开触点（.0） 和常闭触点（.0X） ，输出状态直接决定触点连接关系：
- 当输出为 "0"（断开）：公共端子 0L 与常闭触点.0X 连通，与常开触点.0 断开。
- 当输出为 "1"（接通）：公共端子 0L 与常闭触点.0X 断开，与常开触点.0 连通。
比如控制电磁阀时，若电磁阀接在常开触点.0，输出 "1" 时 0L 供电通过.0 到达电磁阀，阀门打开；输出 "0" 时则断电关闭。而常闭触点可用于 "反向备用" 场景，比如急停信号的联动控制。

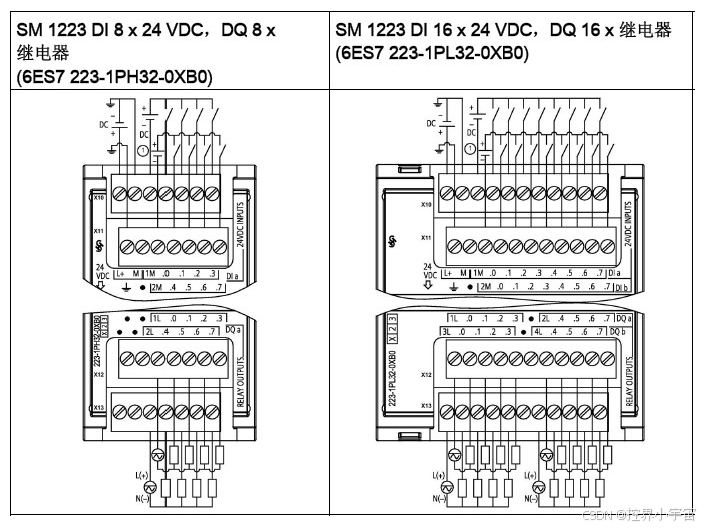

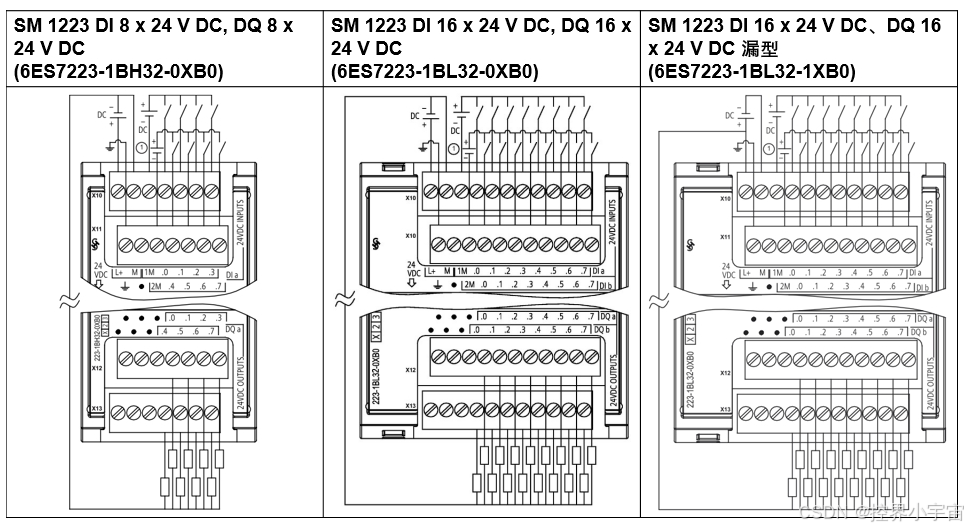

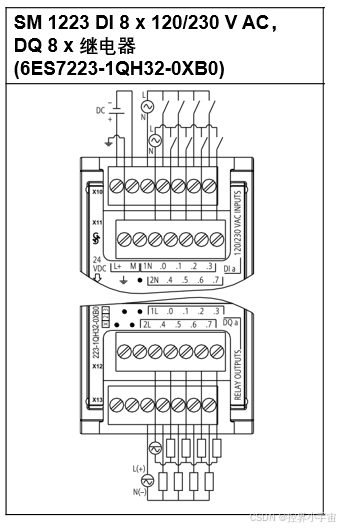

三、输入 / 输出一体：SM1223 的 "双向" 接线规则
SM1223 是输入输出一体模块，需分别注意输入和输出的接线：
- 输入部分：漏型输入时，负载连接到 "-" 端；源型输入时，负载连接到 "+" 端（和 SM1221 逻辑一致）。
- 输出部分：本质是集成了输入模块和输出模块的功能，接线时需分开处理，避免混淆输入输出的电源回路。
这种一体模块适合空间有限、需要同时扩展输入输出的场景，比如小型生产线的本地控制。
四、信号板 SB 系列：不占空间的 "扩展神器"

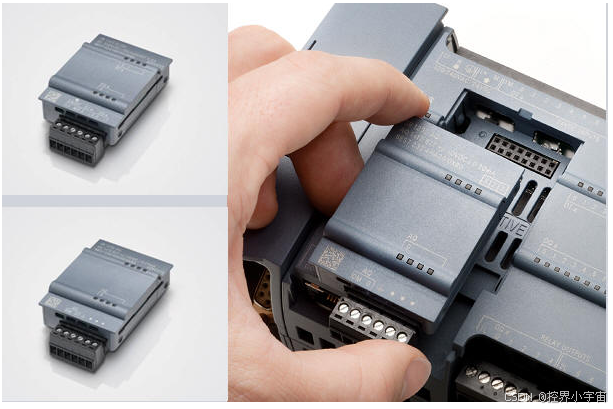

信号板（SB）是 S7-1200 的 "紧凑扩展方案"，直接插在 CPU 前端，不额外占用导轨空间，适合小批量 I/O 扩展。重点看这几款常用型号：

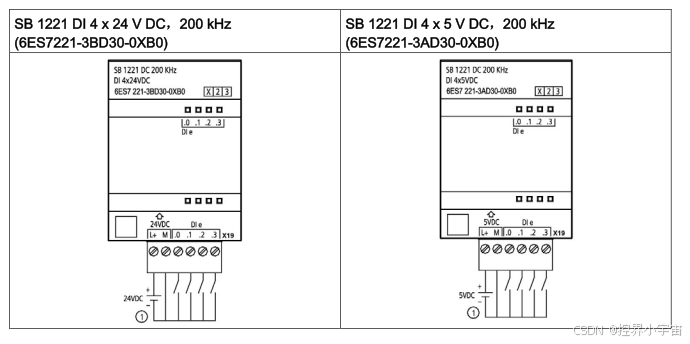

- SB1221（200KHZ 输入） ：仅支持源型输入 ，适合高频信号检测（如编码器脉冲），接线时需严格按源型逻辑处理。

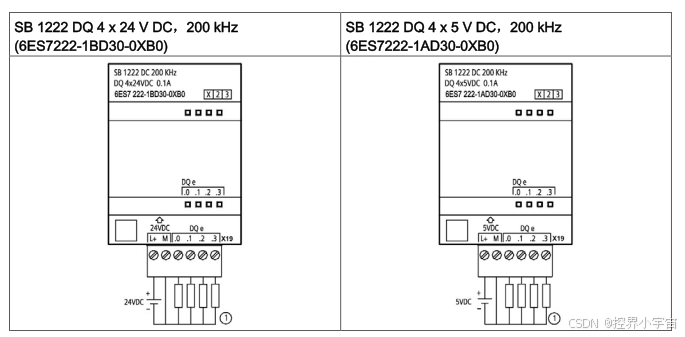

- SB1222（200KHZ 输出） ：支持源型和漏型输出 ------ 源型输出时负载接 "-" 端，漏型输出时负载接 "+" 端，高频场景下需注意线缆屏蔽，避免干扰。

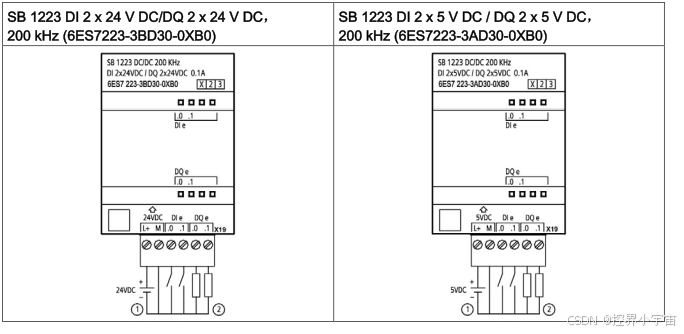

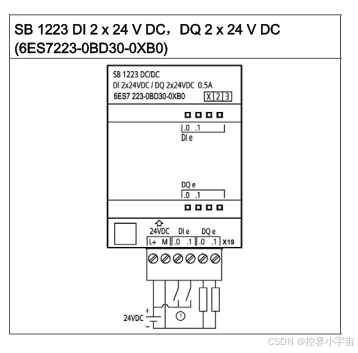

- SB1223（输入 / 输出） ：分两种规格，一种仅支持源型输入，另一种仅支持漏型输入；输出部分和 SB1222 一致，源型 / 漏型按需接线。
信号板的核心优势是 "低成本扩展"，但需注意其输入输出类型的限制（比如部分型号仅支持一种类型），选型时务必核对型号参数（如 6ES7 223-0BD30-0XB0 仅支持漏型输入）。

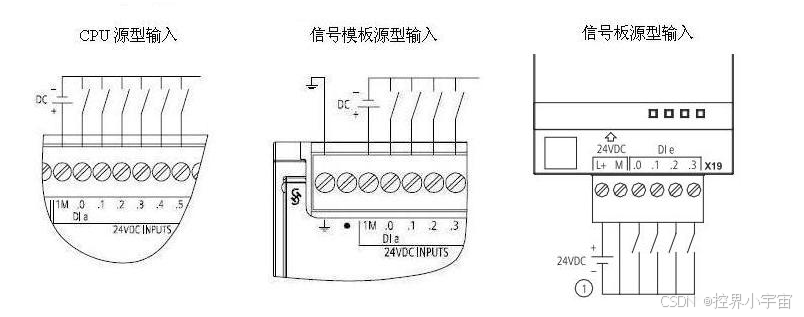

五、源型 vs 漏型：一张表理清支持型号
很多工程师 confusion 源型和漏型的区别，其实核心是电流流向：源型是 "模块提供电流流出"，漏型是 "电流流入模块"。以下是支持不同类型的模块汇总（整理自官方资料）：
|----|-------------------------------------------------------|-----------------------------------------------------------------------|
| 类型 | 输入支持型号（信号板 / 模块） | 输出支持型号（信号板 / 模块） |
| 源型 | SB：6ES7 221-3BD30-0XB0 等；模块：6ES7 221-1BF32-0XB0 等 | SB：6ES7 222-1AD30-0XB0 等；200KHZ 输出 SB 支持源漏双模式；多数模块 / CPU 集成输出仅支持源型 |
| 漏型 | SB：6ES7 223-0BD30-0XB0；模块：与源型输入模块重合（SM1221/223 支持双模式） | SB：6ES7 222-1AD30-0XB0 等；模块：6ES7222-1BH32-1XB0 等；200KHZ 输出 SB 支持源漏双模式 |
划重点：多数模块支持双模式，但信号板往往 "单模式"（仅源型或仅漏型），接线前务必查型号手册！

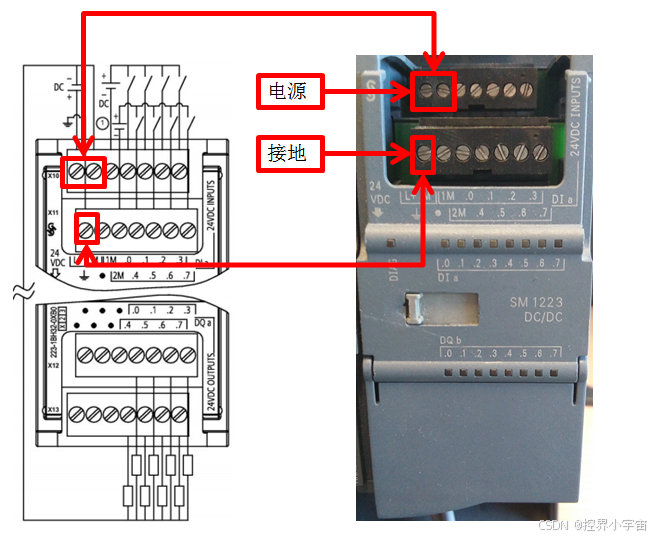

六、常见问题：指示灯亮却无输出？供电是关键！
有工程师反馈：SM1223 模块输出灯亮，但负载没电压。原因很简单 ------指示灯电源和输出电源是两回事：
- 指示灯电源由 PLC 内部总线提供（只要模块正常连接，灯就可能亮）；
- 输出信号的电压需要外部给模块单独供电（比如公共端 0L 接 24V+）。
正确接线：输出回路需接入外部电源（如 24V 直流），公共端与电源正极连接，负载串联在输出点和电源负极之间，形成完整回路。
总结：接线的核心是 "理清回路"
S7-1200 数字量模块的接线看似复杂，实则围绕 "源型 / 漏型的电流方向" 和 "电源回路完整性" 两大核心。记住三点：
- 输入看 "电流流向"：源型 / 漏型决定公共端（M）接 "+" 还是 "-"；
- 输出看 "触点 / 晶体管"：继电器模块关注触点切换，晶体管模块关注源漏模式；
- 信号板别忽略：单模式限制多，选型先查型号支持类型。
掌握这些，就能避免 90% 的接线错误，让你的 S7-1200 系统稳定运行～ 你在接线时遇到过哪些坑？欢迎在评论区交流！
