用交互式可视化革新软件文档：Helveg工具的设计与改进
Helveg: Diagrams for Software Documentation
arXiv:2507.10244
Helveg: Diagrams for Software Documentation
Adam Štěpánek, David Kuťák, Barbora Kozlíková, Jan Byška
Comments: 13 pages, 5 figures, accepted by TVCG
Subjects: Software Engineering (cs.SE)

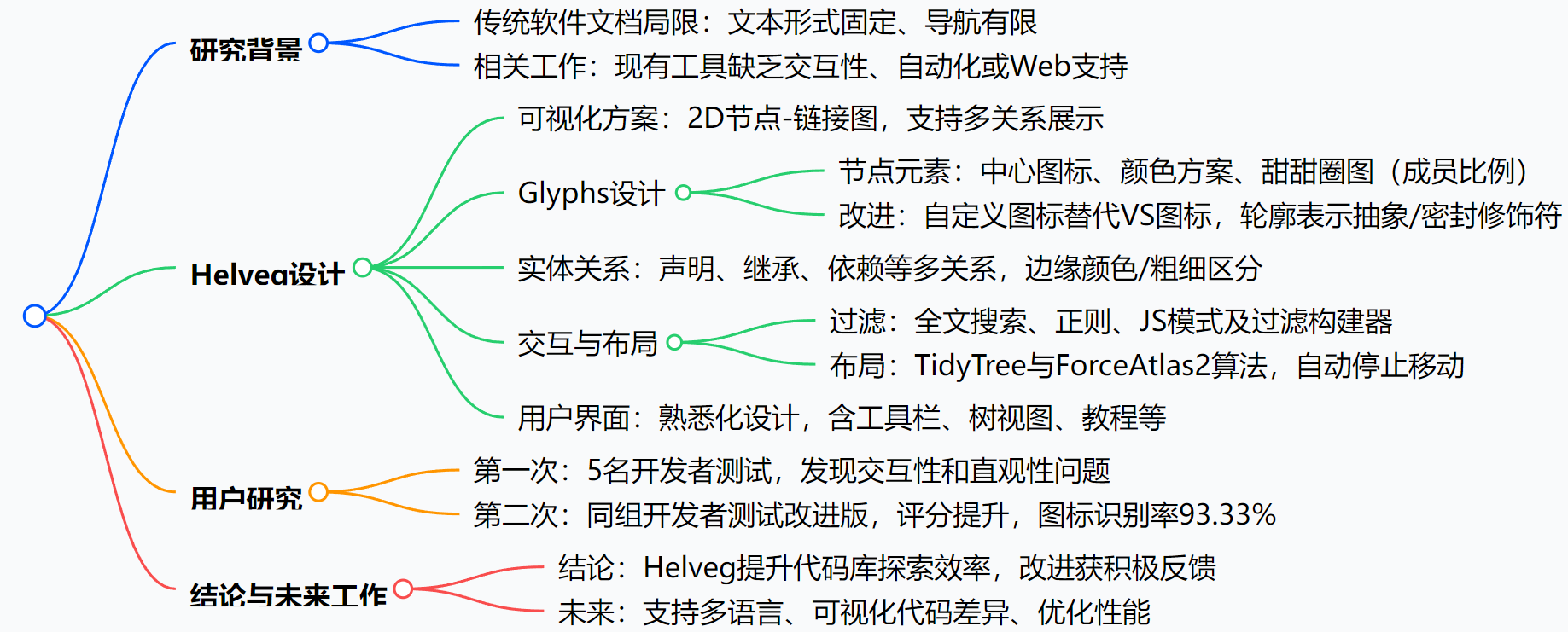

思维导图：
研究背景：传统软件文档的"导航困境"
想象一下，你刚加入一个新团队，面对一个几十万行代码的C#项目。前辈甩给你一份自动生成的API参考文档------密密麻麻的文本、超链接和目录，想找两个类之间的继承关系？得点开十几个页面一个个翻；想知道某个模块有多少方法？只能逐页统计。这种体验，就像在迷宫里找出口，却只有零散的路标。
这就是传统软件文档的痛点：文本形式固定且导航受限。开发者要么在"信息过载"的静态图表里迷失（比如一团乱麻的类图），要么在"信息碎片化"的文本中挣扎。现有工具也不靠谱：UML工具生成的静态图没法交互，VS的Code Map加载慢，还有的工具需要手动绘制，根本跟不上代码更新速度。
论文里举了个扎心的例子：新开发者用传统API文档探索代码库时，往往只能"盲猜式浏览"，因为全文搜索需要先知道关键词，而他们对项目一无所知。这种低效的过程，不仅浪费时间，还特别打击积极性。
主要作者及单位信息
本文作者团队来自捷克马萨里克大学（Masaryk University） 的Visitlab研究实验室，具体包括：Adam ˇStˇep´anek、David Kuˇt´ak、Barbora Kozl´ıkov´a，以及同时任职于挪威卑尔根大学（University of Bergen）的Jan Byˇska。
创新点：Helveg如何打破传统？
Helveg的核心创新，是把"软件架构可视化"和"API文档"无缝结合，打造了一个交互式节点-链接图工具。它的独特之处在于：
-
"一眼看透"的全局视角：用节点代表代码实体（类、方法等），用连线代表关系（继承、依赖等），既展示整体结构，又能点击展开细节，解决了"要么太乱、要么太简"的静态图问题。
-
会"说话"的节点（Glyphs）：节点不再是简单的圆圈，而是包含自定义图标（表示实体类型，如类、属性）、甜甜圈图（展示静态/实例成员比例）、颜色（区分类型）和动态效果（错误节点"着火"、警告节点"冒烟"），信息密度远超传统图标。
-
"按需过滤"的灵活性：支持全文搜索、正则表达式甚至JavaScript自定义过滤，还能"高亮"或"隔离"匹配结果，让开发者快速聚焦关键信息。
-
"上手即用"的交互设计：借鉴VS Code等工具的操作逻辑，支持鼠标双击展开、Shift拖拽移动节点，还有教程和快捷键 cheat sheet，解决了早期版本"难用"的问题。
研究方法和思路：从设计到验证的全流程
研究者的思路很清晰：先发现问题，再设计方案，最后用实验验证。具体步骤如下：
-
问题分析：通过文献调研和开发者反馈，总结传统文档的三大痛点------静态化、导航难、缺乏高层次视角，同时分析现有工具的缺陷（如缺乏交互性、自动化不足）。
-
方案设计：
- 选择2D节点-链接图作为基础（放弃3D城市隐喻，因为复杂且没必要）；
- 针对C#代码库设计实体抽象（如解决方案、项目、类型、方法等层级）；
- 为节点设计多层信息展示（图标、颜色、甜甜圈图等），确保"一眼能懂"。
-
工具实现：开发Helveg原型，自动分析C#代码库并生成交互式Web应用，支持：
- 多种布局算法（TidyTree展示层次，ForceAtlas2展示关系）；
- 灵活的过滤和交互功能（如展开/折叠节点、树视图导航）。
-
迭代改进：根据第一次用户研究的反馈，优化关键模块：
- 用自定义图标替代VS图标（原图标识别率仅68.52%）；
- 用甜甜圈图替代同心圆（提升成员比例可读性）；
- 新增过滤构建器（解决JavaScript过滤门槛高的问题）。
-
效果验证：通过两次用户研究（5名专业C#开发者），对比改进前后的评分，重点测试图标识别率、交互流畅度和用户体验。
主要贡献：不止是一个工具，更是一种新思路
Helveg的贡献可以概括为"三个首次"和"两个提升"：
-
首次将软件架构可视化与API文档深度融合：让文档从"被动阅读"变成"主动探索"，开发者既能看整体又能挖细节。
-
首次设计出适配C#的多层级glyphs系统：解决了"图标看不懂"的问题，第二次研究中开发者对图标识别率达93.33%，对glyph规则理解正确率95%。
-
首次验证了"交互式文档"的有效性：通过两次用户研究证明，改进后的工具在直观性、交互性评分上显著提升（如交互性平均评分从+0.4升至+1.4）。
-
提升了软件文档的实用性：相比传统工具，Helveg能自动生成、支持Web托管、可灵活过滤，特别适合新开发者入职或开源项目学习。
-
为同类工具提供了设计范式：给出glyph设计（如用隐喻图标）、交互设计（如教程+快捷键）的最佳实践，可复用于其他面向对象语言。
1. 一段话总结：
为解决传统文本形式的软件文档在高层次探索分析中的不足，研究者设计了Helveg ------一款能自动生成C#代码库交互式节点-链接图的工具，其通过 expressive 节点 glyphs 和灵活的过滤功能，提供代码库的高层次概述及按需细节。该工具在原有版本基础上，改进了glyph设计 （如自定义图标、甜甜圈图替代轮廓）、交互性（如过滤构建器、键盘鼠标控制）和用户界面，并通过两次用户研究验证了改进效果，第二次研究中参与者对图标识别正确率达93.33%，直观性和交互性评分显著提升。
3. 详细总结：
一、研究背景与动机
- 传统软件文档的局限性：以文本为主的API参考文档导航依赖超链接、搜索和目录，难以支持代码元素（如通过组合绑定的类型）的高层次探索；静态图表常为" hairballs "或缺失关键细节，且多手动创建，增加文档负担。
- 现有工具缺陷：现有可视化工具或缺乏交互性（如UML工具），或分析范围有限（如Emerge仅模块依赖），或无法自动化生成（如Structurizr需手动描述），均无法同时满足自动化、交互性和Web托管需求。
二、Helveg的可视化设计
-
核心方案 ：采用交互式节点-链接图，自动生成C#代码库可视化，兼顾高层次概述与细节探索，替代或补充传统API参考文档。
-
Glyphs设计（节点）：
- 核心元素：圆形节点，中心图标表示实体类型（如类、方法），颜色方案可配置（如Universal按实体类型着色，TypeFocus聚焦类型）。
- 改进点 ：
- 自定义图标替代VS图标，解决原图标识别率低（平均68.52%）的问题；
- 甜甜圈图替代同心圆轮廓，展示静态与实例成员比例，宽度反映成员总数；
- 多边形轮廓表示抽象（六边形）和密封（八边形）修饰符。
- 动态效果：错误节点"着火"，警告节点"冒烟"，直观表示编译器诊断。
-
实体关系（边缘）：
- 涵盖声明（declares）、继承（inheritsFrom）、依赖（dependsOn）等多关系，通过颜色和粗细区分，可按需启用/禁用以减少杂乱。
-
交互与布局：
- 过滤功能：支持全文搜索、正则、JS模式，新增过滤构建器提升易用性；
- 布局算法：结合TidyTree（层次结构）和ForceAtlas2（力导向），自动停止移动以平衡动态性与可交互性；
- 操作方式：鼠标双击展开节点、Shift+拖拽移动，支持键盘快捷键和上下文菜单。
-
用户界面：借鉴VS Code等工具设计，含图表区、 Dock（面板切换）、工具栏（全局操作）、树视图（类似API导航）、教程和 cheat sheet 提升易用性。
三、用户研究
| 研究阶段 | 参与者 | 核心发现 | 关键数据 |
|---|---|---|---|
| 第一次 | 5名专业C#开发者 | 工具可视化有价值，但交互性和直观性评分低；VS图标识别率68.52%，glyphs理解正确率61.11% | 交互性评分平均+0.4，直观性-0.4 |
| 第二次 | 同组开发者 | 改进后交互性、UI和glyphs可读性提升；过滤构建器、树视图获好评；新图标识别率93.33%，glyph规则理解正确率95% | 交互性评分平均+1.4，直观性+1.0 |
四、结论与未来工作
- 结论：Helveg通过交互式可视化提升了代码库探索效率，改进的glyph设计和交互功能显著提升用户体验，尤其在直观性和交互性方面。
- 未来工作：支持多编程语言、可视化代码版本差异、扩展数据分析范围（如方法调用树）、优化大型代码库的性能（如WebGPU渲染）。
4. 关键问题：
-
问题 ：Helveg与传统API参考文档相比，核心优势是什么？
答案 ：传统API参考文档依赖文本和静态导航（超链接、搜索），难以提供代码库的高层次概述和元素间关系的直观展示；而Helveg通过交互式节点-链接图实现自动化生成，支持灵活过滤和按需探索，既能呈现整体结构，又能展示细节（如编译器诊断），提升了探索效率。 -
问题 ：Helveg在glyph设计上的主要改进及其依据是什么？
答案：主要改进包括：用自定义图标替代VS图标（因原图标识别率仅68.52%）；以甜甜圈图替代同心圆轮廓表示成员比例（提升可读性）；添加多边形轮廓表示抽象/密封修饰符。这些改进依据第一次用户研究的反馈和 glyph 可读性测试结果，第二次研究中参与者对新图标的识别率达93.33%，验证了改进效果。 -
问题 ：两次用户研究的侧重点有何不同，共同说明了什么？
答案 ：第一次研究侧重评估Helveg原型的整体功能，发现交互性和直观性不足；第二次研究聚焦改进后的新功能（如过滤构建器、新glyphs），验证改进效果。共同说明：熟悉的界面不足以保证工具易用性，教程和提示至关重要；交互式可视化能有效辅助代码库理解，但需平衡功能灵活性与易用性。
总结：Helveg解决了什么，带来了什么？
Helveg的核心价值，是让软件文档"活"起来。它解决了传统文本文档"看不清全局、找不准关系、学不会操作"的三大难题，通过交互式可视化，让开发者能像"逛地图"一样探索代码库。
从结果来看，第二次用户研究显示：开发者对工具的直观性、交互性评分显著提升，图标识别率超过90%，甚至有开发者评价"比VS的Code Map快多了"。
当然，它也有局限------目前只支持C#，对超大型项目的性能还需优化。但这并不影响它的意义：它证明了"交互式可视化文档"是可行的，为未来软件文档的发展指明了方向。
