STM32计数器记数实验(TIM2 + OLED显示)| 附完整源码

演示视频:B站 - STM32计数器记数实验

一、 项目简介

本实验基于 STM32F103,利用 TIM2定时器外设 实现计数器功能,通过 中断机制 记录次数,并将当前计数值显示在 OLED 上。该项目适合初学者学习 定时器中断、计数器模式、数码显示 的综合应用。

功能简述:

  • 定时器每发生一次 更新中断 ,变量 Num 自增

  • OLED 实时显示 Num值 和 TIM2计数器值

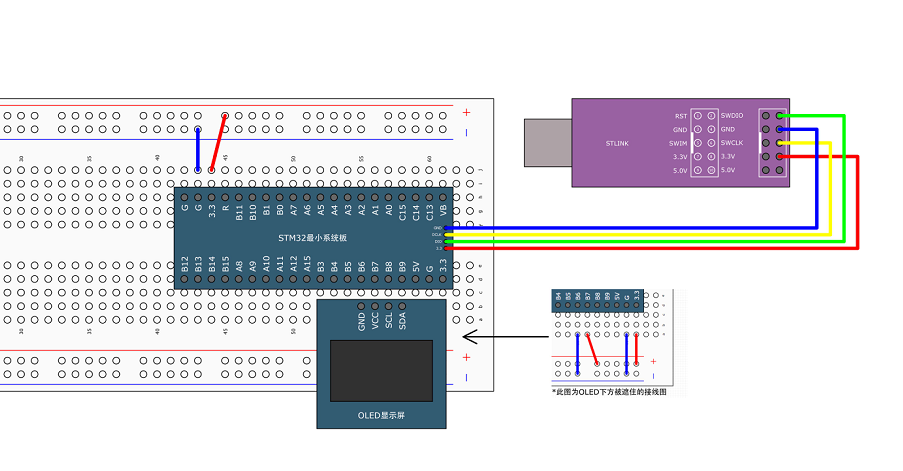

二、 开发环境与硬件说明

项目 内容
MCU STM32F103C8T6
工具链 Keil uVision5 + ST-Link下载器
显示模块 0.96寸OLED I2C接口
外设 TIM2定时器

三、主函数代码

cpp 复制代码
#include "stm32f10x.h"                  // Device header
#include "Delay.h"
#include "OLED.h"
#include "Timer.h"

uint16_t Num;

int main(){
	OLED_Init();
	Timer_Init();
	OLED_ShowString(1,1,"Num:");

	while(1){
		OLED_ShowNum(1,5,Num,5);
		OLED_ShowNum(2,5,TIM_GetCounter(TIM2),5);
	}
}


void TIM2_IRQHandler(void){
	if(TIM_GetITStatus(TIM2,TIM_IT_Update)==SET){
		Num++;
		TIM_ClearITPendingBit(TIM2,TIM_IT_Update);
	}
}

四、实现逻辑解析

  • 定时器配置

    • 预分频值 7200-1,分频后时钟 = 10kHz

    • 自动重装载值 10000-1,溢出周期 = 1秒

  • 中断处理

    • 每秒触发一次 TIM2_IRQHandler,Num++
  • OLED显示

    • 第一行显示 Num(中断计数)

    • 第二行显示 TIM2当前计数器值

五、知识点总结

知识点 说明
定时器基本模式 向上计数,到达 ARR 产生更新中断
NVIC配置 使能TIM2中断,设置优先级
OLED显示 通过I2C驱动,实时刷新计数值
