OpenCV 零基础到项目实战 | DAY 2：图像预处理全解析

import cv2 as cv
import numpy as np

# 读取图像（需保证尺寸和类型一致）
img1 = cv.imread('./images/cao.png')
img2 = cv.imread('./images/pig.png')

# OpenCV加法（饱和操作）
dst1 = cv.add(img1, img2)

# Numpy加法（模运算）
dst2 = img1 + img2

# 验证差异（以像素值为例）
x = np.uint8([[250]])
y = np.uint8([[10]])
print(cv.add(x, y))  # 输出[[255]]（饱和）
print(x + y)        # 输出[[4]]（250+10=260对256取模）

注意：两张图像必须具有相同的尺寸和数据类型。

2. 加权加法

cv.addWeighted () 实现平滑融合

加权加法可通过调整权重控制两张图像的融合比例，公式为：dst = img1*alpha + img2*beta + gamma，其中gamma用于调整亮度。

函数参数：

src1/src2：输入图像；
alpha/beta：两张图像的权重（需满足alpha + beta = 1以避免过曝）；
gamma：亮度调整值（gamma>0变亮，gamma<0变暗）。

示例代码：

python 复制代码

# 加权融合：img1占20%，img2占80%，亮度微调+0.15
dst3 = cv.addWeighted(img1, 0.2, img2, 0.8, 0.15)
cv.imshow('加权融合结果', dst3)
cv.waitKey(0)
cv.destroyAllWindows()

python 复制代码

import cv2 as cv
import numpy as np
# 读图
cao = cv.imread('./images/cao.png')
pig = cv.imread('./images/pig.png')
# 饱和操作 cv.add(img1,img2)
dst1 = cv.add(cao,pig)
# numpy直接相加 取模运算 对256取模：250+10=4
dst2 = cao + pig
# 举个例子
x=np.uint8([[250]])
y=np.uint8([[10]])
xy1=cv.add(x,y)
xy2=x+y
print(xy1,xy2)
# 颜色加权加法 cv.addWeighted(img1,alpha,img2,beta,gamma)
dst3 = cv.addWeighted(cao,0.2,pig,0.8,0.15)
cv.imshow('addWeighted',dst3)
cv.waitKey(0)
cv.destroyAllWindows()

二、色彩空间转换：从 RGB 到 HSV

不同的色彩空间适用于不同的任务（如 RGB 适合显示，HSV 适合颜色分割），OpenCV 的cv.cvtColor()函数可实现多种色彩空间的转换。

1. RGB 与 HSV 的区别

RGB：基于红、绿、蓝三原色的加色模型，适合显示器显示，但对光照敏感；

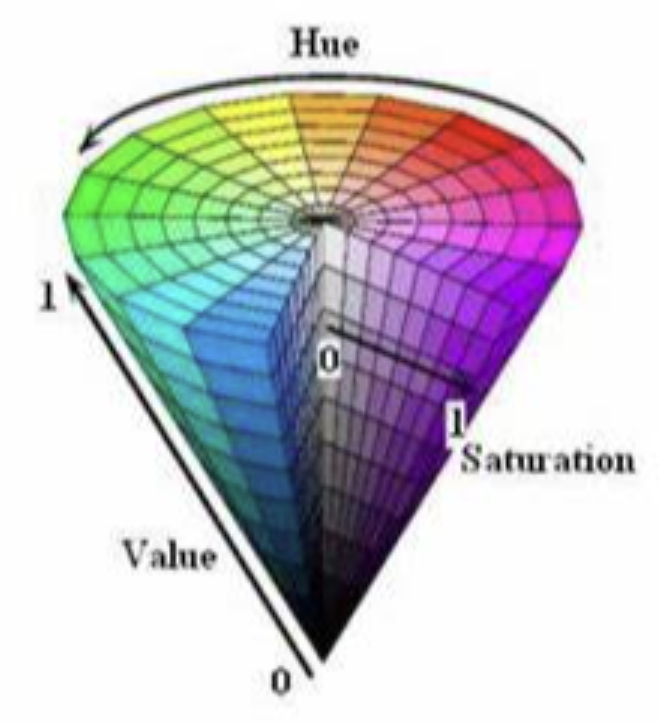

HSV：基于色调（H）、饱和度（S）、亮度（V），更符合人眼对颜色的感知，常用于颜色过滤。

HSV 各参数含义：

色调（H）：0°~360°（OpenCV 中压缩为 0~179），红色 0°、绿色 120°、蓝色 240°；
饱和度（S）：0%~100%（OpenCV 中 0~255），值越高颜色越鲜艳；
亮度（V）：0%~100%（OpenCV 中 0~255），值越高颜色越亮。

2. 转换示例代码

python 复制代码

import cv2 as cv

# 读取图像
img = cv.imread('./images/1.jpg')

# RGB转灰度图
gray = cv.cvtColor(img, cv.COLOR_BGR2GRAY)

# RGB转HSV
hsv = cv.cvtColor(img, cv.COLOR_BGR2HSV)

# HSV转RGB（注意OpenCV默认读取为BGR，需转RGB后显示）
rgb = cv.cvtColor(img, cv.COLOR_BGR2RGB)

cv.imshow('RGB图像', rgb)
cv.waitKey(0)
cv.destroyAllWindows()

三、灰度化：从彩色到单通道

灰度化将彩色图像（3 通道）转换为灰度图像（1 通道），减少数据量的同时保留关键轮廓信息。常见方法有 3 种：

1. 最大值法

取每个像素 R、G、B 三通道的最大值作为灰度值，优点是图像亮度高。

python 复制代码

import cv2 as cv
import numpy as np

img = cv.imread('./images/pig.png')
h, w = img.shape[:2]
gray = np.zeros((h, w), dtype=np.uint8)

# 遍历每个像素，取三通道最大值
for i in range(h):
    for j in range(w):
        gray[i, j] = max(img[i,j,0], img[i,j,1], img[i,j,2])

cv.imshow('最大值法灰度图', gray)
cv.waitKey(0)

2. 平均值法

取三通道值的平均值作为灰度值，计算简单但可能丢失对比度。

python 复制代码

import cv2 as cv
import numpy as np
# 读图
pig = cv.imread('./images/pig.png')
shape = pig.shape #(h,w,c)
img = np.zeros((shape[0],shape[1]),dtype=np.uint8)
# 循环遍历每一行
for i in range(shape[0]):
    for j in range(shape[1]):
        img[i,j] = (int(pig[i,j,0]) + int(pig[i,j,1]) + int(pig[i,j,2])) // 3
cv.imshow('img',img)
cv.waitKey(0)
cv.destroyAllWindows()

3. 加权均值法（推荐）

根据人眼对绿、红、蓝的敏感度分配权重（G:0.587、R:0.299、B:0.114），更符合视觉感知。

python 复制代码

import cv2 as cv
import numpy as np
# 读取图像
pig =cv.imread("../images/pig.png")
shape=pig.shape #(h,w,c)
img=np.zeros((shape[0],shape[1]),dtype=np.uint8)
# 定义权重
wb,wg,wr=0.114,0.587,0.299
# 循环遍历 每一行 img[0,0,0]
for i in range(shape[0]): # [0,0]  [0,1] [0,2] [1,0]
    for j in range(shape[1]):
        img[i,j]=round(wb*pig[i,j,0]+wg*pig[i,j,1]+wr*pig[i,j,2])
cv.imshow("dst",img)
cv.waitKey(0)
cv.destroyAllWindows()

四、图像二值化：黑白分明的世界

二值化将灰度图转换为仅含 0（黑）和 255（白）的图像，常用于文字识别、轮廓提取等场景。OpenCV 提供了多种阈值处理方法，核心函数是cv.threshold()。

1. 核心函数与参数

python 复制代码

ret, dst = cv.threshold(src, thresh, maxval, type)

src：输入灰度图；
thresh：阈值（手动指定，自动阈值法设为 0）；
maxval：超过阈值时的最大值（通常为 255）；
type：阈值处理类型（如cv.THRESH_BINARY）。

2. 图像阈值处理的标志位

中文名称	核心功能说明	典型使用场景
`cv.THRESH_BINARY`	二值化	像素>阈值→设为maxVal；否则→0
`cv.THRESH_BINARY_INV`	反向二值化	像素>阈值→0；否则→maxVal
`cv.THRESH_TRUNC`	截断	像素>阈值→设为阈值；否则→保持原值
`cv.THRESH_TOZERO`	阈值取零	像素>阈值→保持原值；否则→0
`cv.THRESH_TOZERO_INV`	反向阈值取零	像素>阈值→0；否则→保持原值
`cv.THRESH_OTSU`	大津算法	自动计算最优阈值(基于直方图双峰分布)，需与基本类型组合，阈值参数设为0
`cv.THRESH_TRIANGLE`	三角算法	自动计算阈值(基于单峰直方图)，需与基本类型组合，阈值参数设为0
`cv.THRESH_MASK`	掩码模式	仅处理掩码区域内的像素，其他区域不变，需配合掩码图像使用

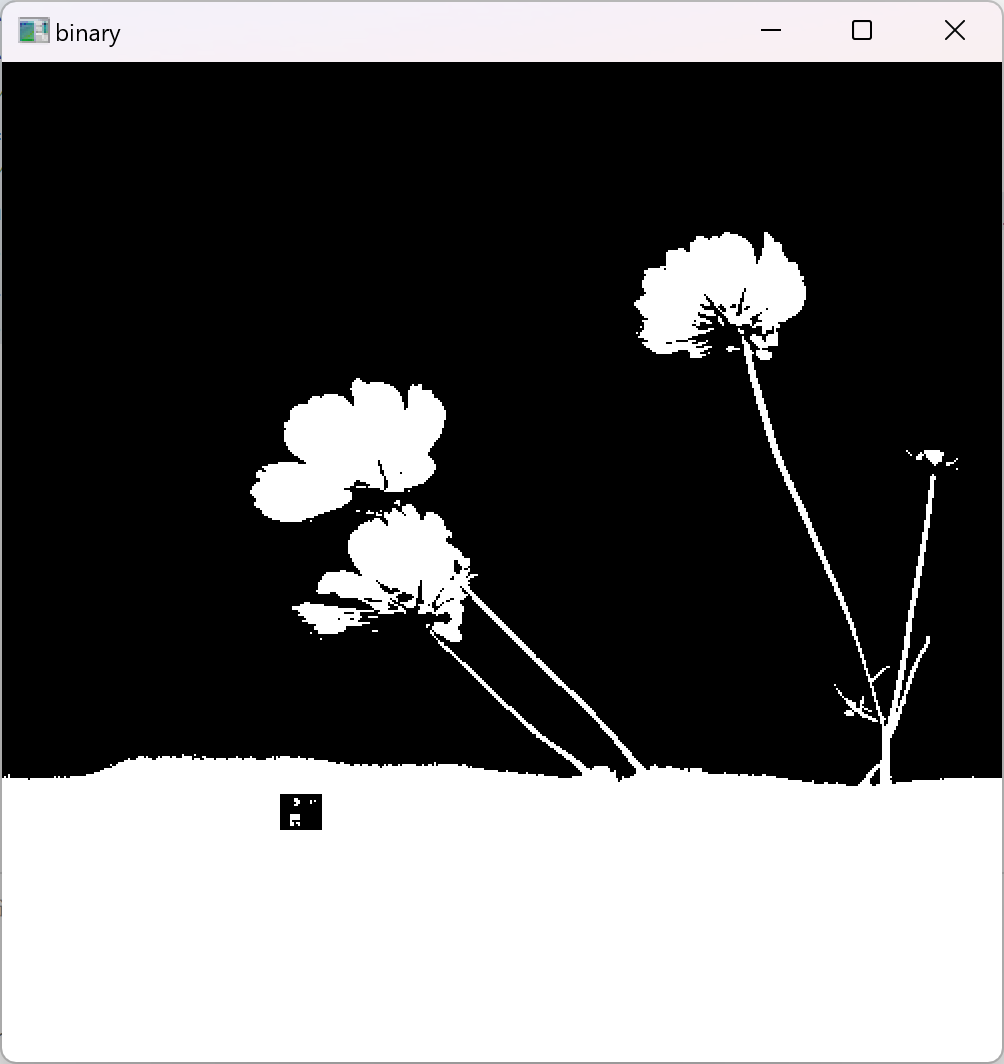

阈值法(THRESH_BINARY)

阈值法就是通过设置一个阈值，将灰度图中的每一个像素值与该阈值进行比较，小于等于阈值的像素就被设置为0（通常代表背景），大于阈值的像素就被设置为maxval（通常代表前景）。

python 复制代码

import cv2 as cv
import numpy as np
# 读图
flower = cv.imread('./images/flower.png')
flower = cv.resize(flower, (500, 500))
# 灰度化处理
gray = cv.cvtColor(flower, cv.COLOR_BGR2GRAY)
# 二值化处理，使用超阈值零处理
t1,binary = cv.threshold(gray, 127, 255, cv.THRESH_BINARY)
print(t1)
cv.imshow('binary', binary)
cv.waitKey(0)
cv.destroyAllWindows()

反阈值法(THRESH_BINARY_INV)

python 复制代码

import cv2 as cv
import numpy as np
# 读图
flower = cv.imread('./images/flower.png')
flower = cv.resize(flower, (500, 500))
# 灰度化处理
gray = cv.cvtColor(flower, cv.COLOR_BGR2GRAY)
# 二值化处理，使用超阈值零处理
t1,binary = cv.threshold(gray, 127, 255, cv.THRESH_BINARY_INV)
print(t1)
cv.imshow('binary', binary)
cv.waitKey(0)
cv.destroyAllWindows()

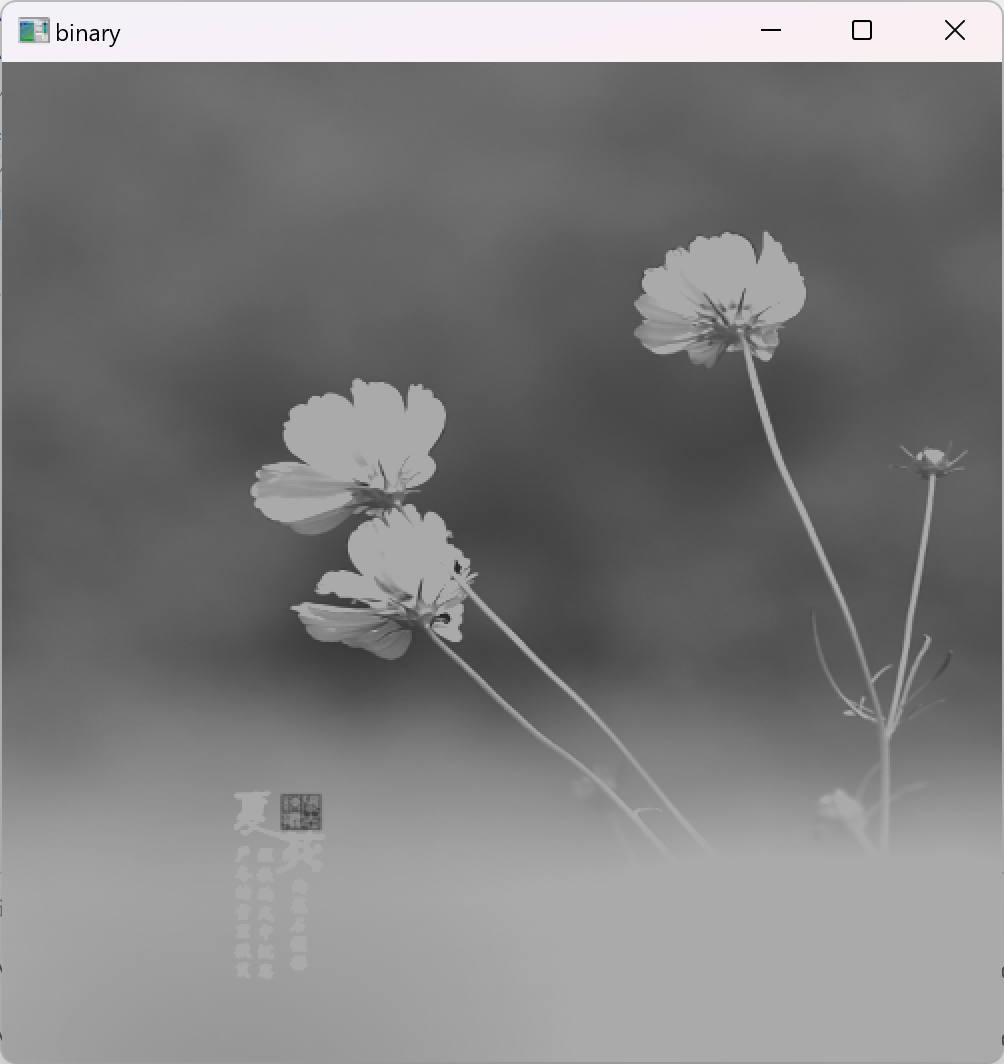

截断阈值法(THRESH_TRUNC)

截断阈值法，指将灰度图中的所有像素与阈值进行比较，像素值大于阈值的部分将会被修改为阈值，小于等于阈值的部分不变。换句话说，经过截断阈值法处理过的二值化图中的最大像素值就是阈值。

python 复制代码

import cv2 as cv
import numpy as np
# 读图
flower = cv.imread('./images/flower.png')
flower = cv.resize(flower, (500, 500))
# 灰度化处理
gray = cv.cvtColor(flower, cv.COLOR_BGR2GRAY)
# 二值化处理，使用截断阈值法
_, binary = cv.threshold(gray, 170, 255, cv.THRESH_TRUNC)
cv.imshow('binary', binary)
cv.waitKey(0)
cv.destroyAllWindows()

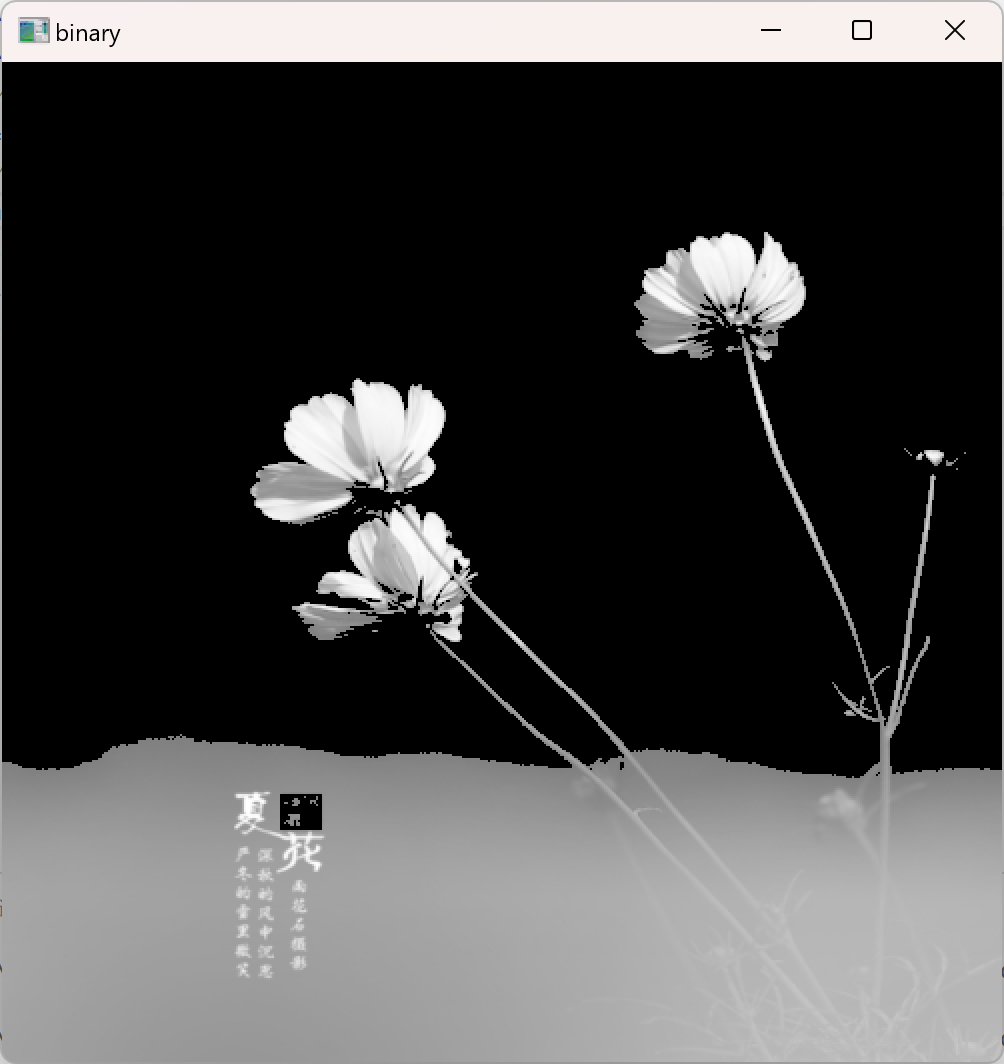

低阈值零处理(THRESH_TOZERO)

低阈值零处理，就是像素值小于等于阈值的部分被置为0（也就是黑色），大于阈值的部分不变。

python 复制代码

import cv2 as cv
import numpy as np
# 读图
flower = cv.imread('./images/flower.png')
flower = cv.resize(flower, (500, 500))
# 灰度化处理
gray = cv.cvtColor(flower, cv.COLOR_BGR2GRAY)
# 二值化处理，使用低阈值零处理
_,binary = cv.threshold(gray, 127, 255, cv.THRESH_TOZERO)
cv.imshow('binary', binary)
cv.waitKey(0)
cv.destroyAllWindows()

超阈值零处理 cv.THRESH_TOZERO_INV

python 复制代码

import cv2 as cv
import numpy as np
# 读图
flower = cv.imread('./images/flower.png')
flower = cv.resize(flower, (500, 500))
# 灰度化处理
gray = cv.cvtColor(flower, cv.COLOR_BGR2GRAY)
# 二值化处理，使用超阈值零处理
_,binary = cv.threshold(gray, 127, 255, cv.THRESH_TOZERO_INV)
cv.imshow('binary', binary)
cv.waitKey(0)
cv.destroyAllWindows()

自动阈值法：OTSU 算法

OTSU 算法的核心思想是最大化前景与背景之间的类间方差。类间方差越大，说明前景和背景的差异越明显，分割效果越好。

假设图像灰度值范围为[0,255]，遍历所有可能的阈值k，将像素分为两类：

背景：灰度值 ≤ k 的像素；前景：灰度值 > k 的像素。
计算两类像素的类间方差，选择使类间方差最大的k作为最优阈值。

注意：使用OTSU算法计算阈值时，组件中的thresh参数将不再有任何作用

python 复制代码

import cv2 as cv
import numpy as np
# 读图
flower = cv.imread('./images/flower.png')
flower = cv.resize(flower, (500, 500))
# 灰度化处理
gray = cv.cvtColor(flower, cv.COLOR_BGR2GRAY)
# 二值化处理，使用超阈值零处理
t1,binary = cv.threshold(gray, 40, 255, cv.THRESH_BINARY|cv.THRESH_OTSU)
print(t1)  # 132.0
cv.imshow('binary', binary)
cv.waitKey(0)
cv.destroyAllWindows()

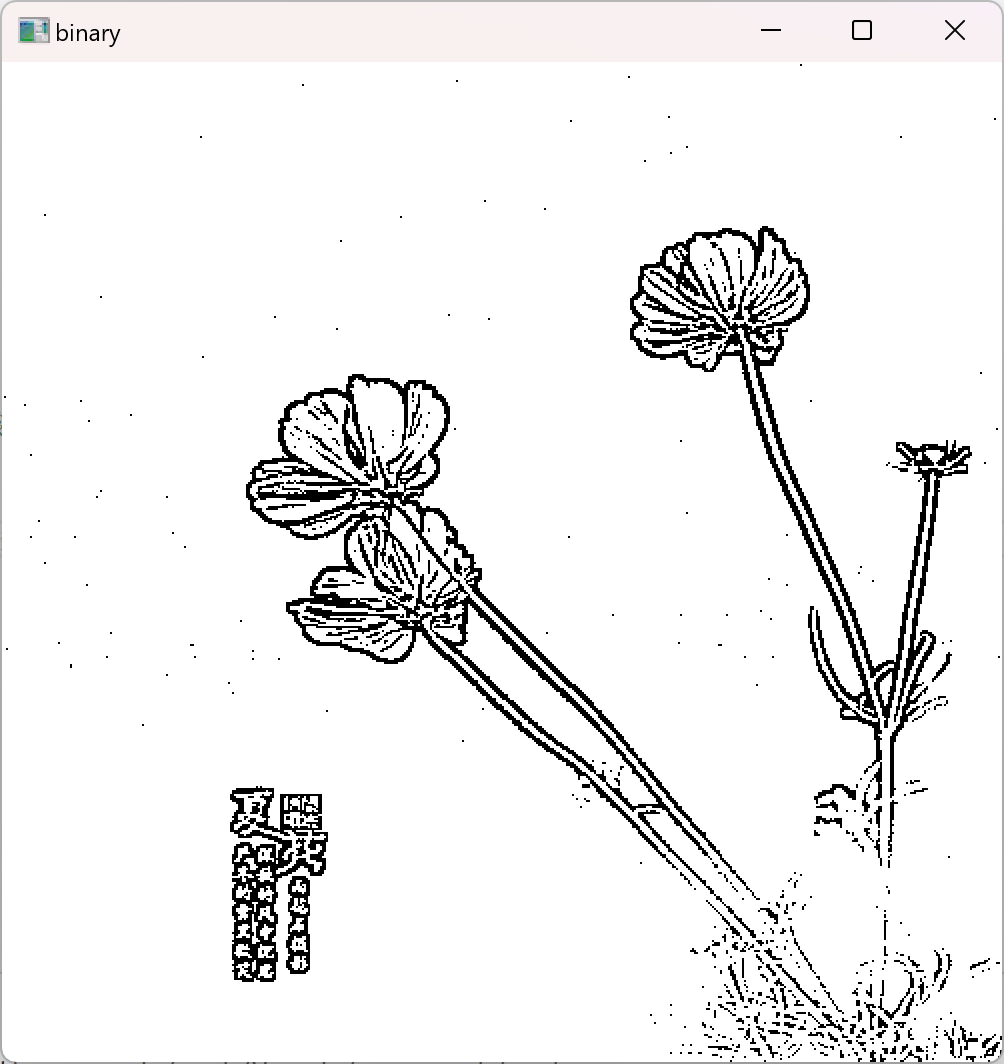

4. 自适应二值化：应对光照不均

传统阈值法（如cv.threshold）对整幅图像使用单一阈值，当图像存在光照不均匀时（如半边亮半边暗），会导致部分区域过度分割或分割不足。而自适应二值化的核心思想是：

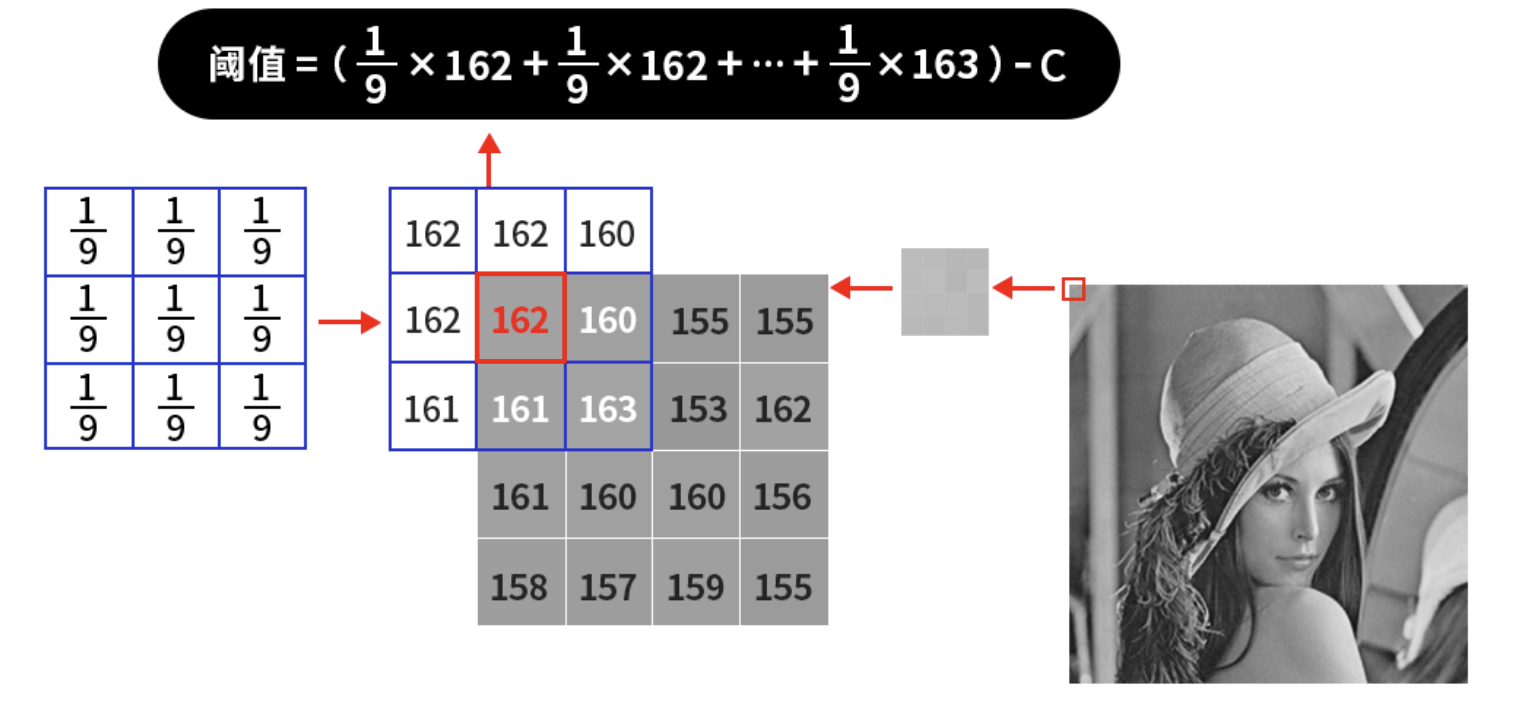

将图像划分为多个小区域，每个区域单独计算适合的阈值，使亮区暗区都能得到良好的分割效果。

python 复制代码

# 自适应二值化（均值法）
binary = cv.adaptiveThreshold(
    gray, 255,                  # 输入图、最大值
    cv.ADAPTIVE_THRESH_MEAN_C,  # 块内均值作为阈值
    cv.THRESH_BINARY,           # 二值化类型
    5, 1.2                      # 块大小（5x5，需为奇数）、阈值微调值
)

maxval：最大阈值，一般为255

adaptiveMethod：小区域阈值的计算方式：

ADAPTIVE_THRESH_MEAN_C：块内均值作为阈值；

ADAPTIVE_THRESH_GAUSSIAN_C：高斯加权均值作为阈值（更平滑）。

thresholdType：二值化方法，只能使用阈值法和反阈值法

blocksize：选取的小区域的面积，如7就是7*7的小块。(blocksize必须是大于 1 的奇数)

c：最终阈值等于小区域计算出的阈值再减去此值

python 复制代码

import cv2 as cv
import numpy as np
# 读图
flower = cv.imread('./images/flower.png')
flower = cv.resize(flower, (500, 500))
# 灰度化处理
gray = cv.cvtColor(flower, cv.COLOR_BGR2GRAY)
# 二值化处理，使用超阈值零处理
binary = cv.adaptiveThreshold(
    gray,                  # 输入图像
    255,                   # 最大值
    cv.ADAPTIVE_THRESH_MEAN_C,  # 自适应方法：邻域均值
    # cv.ADAPTIVE_THRESH_GAUSSIAN_C,  # 自适应方法：小区域内加权求和，权重是个高斯核
    cv.THRESH_BINARY,      # 二值化类型
    5,                     # 邻域大小（7x7像素）
    1.2                      # 从均值中减去的常数（微调阈值）
)# 注意：cv.adaptiveThreshold() 不返回计算的阈值，直接返回二值化结果
cv.imshow('binary', binary)
cv.waitKey(0)
cv.destroyAllWindows()

五、几何变换：翻转与仿射变换

几何变换用于调整图像的位置、角度、形状，常见操作包括翻转、旋转、平移、缩放、剪切等。

1. 图像翻转

cv2.flip ()

快速实现水平、垂直或组合翻转：

python 复制代码

# 翻转类型：0（垂直）、>0（水平）、<0（水平+垂直）
flip_vertical = cv.flip(img, 0)    # 垂直翻转
flip_horizontal = cv.flip(img, 1)  # 水平翻转
flip_both = cv.flip(img, -1)       # 水平+垂直翻转

2. 仿射变换

cv2.warpAffine(img,M,dsize) // 仿射变换函数

img：输入图像。 M：2x3的变换矩阵，类型为np.float32。

dsize：输出图像的尺寸，形式为(width,height)。

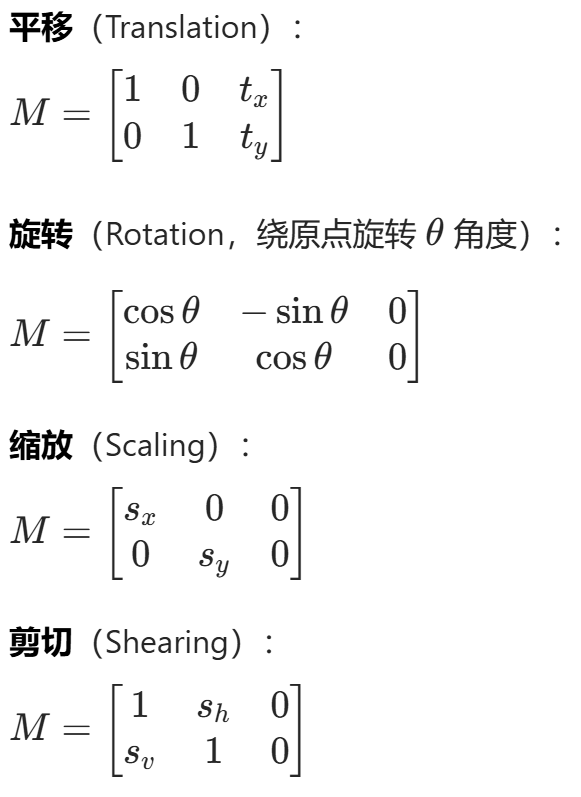

仿射变换是线性变换 + 平移的组合，通过 2x3 矩阵实现，支持旋转、平移、缩放、剪切等。

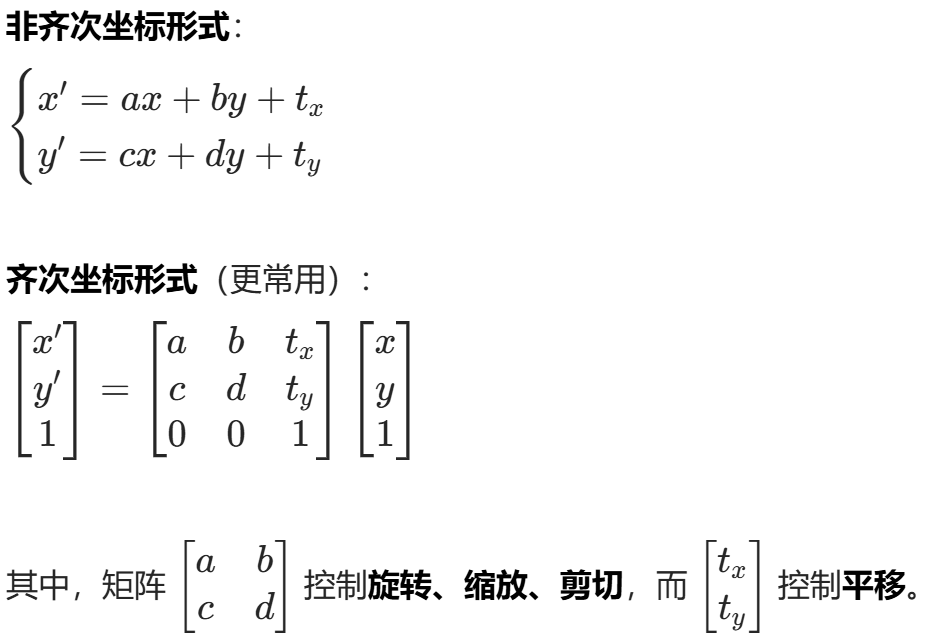

仿射变换是一种线性变换 + 平移的组合，在二维空间中可表示为：

（1）旋转

使用cv2.getRotationMatrix2D()生成旋转矩阵：

cv2.getRotationMatrix2D(center,angle,scale)

center：旋转中心点的坐标，格式为(x,y)。

angle：旋转角度，单位为度，正值表示逆时针旋转负值表示顺时针旋转。

scale：缩放比例，若设为1，则不缩放。

返回值M：2x3的旋转矩阵。

python 复制代码

import cv2 as cv
import numpy as np
# 读图
cat = cv.imread('./images/cat1.png')
# 获取旋转矩阵 cv2.getRotationMatrix2D(旋转中心，旋转角度，缩放因子) 2×3
M = cv.getRotationMatrix2D((300,400),-45,1)
cat = cv.warpAffine(cat,M,(600,800))
cv.imshow('cat',cat)
cv.waitKey(0)
cv.destroyAllWindows()

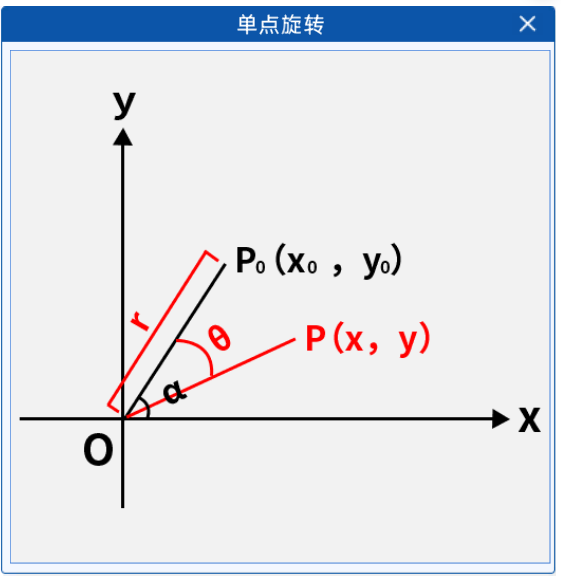

图像由无数个像素点组成，每个像素点的坐标都需通过单点旋转的方式计算新位置。因此，图像旋转本质上是对图像中每个像素点应用单点旋转变换。

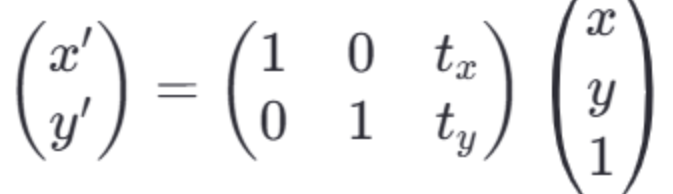

（2）平移

移操作可以将图像中的每个点沿着某个方向移动一定的距离

python 复制代码

import cv2 as cv
import numpy as np
# 读图
cat=cv.imread("../images/cat1.png")
cat=cv.resize(cat,(520,520))
# 定义平移量
tx=80
ty=120
# 定义平移矩阵
M=np.float32([[1,0,tx],[0,1,ty]])
# 仿射变换
dst=cv.warpAffine(cat,M,(400,400))
cv.imshow("old",cat)
cv.imshow("new",dst)
cv.waitKey(0)
cv.destroyAllWindows()

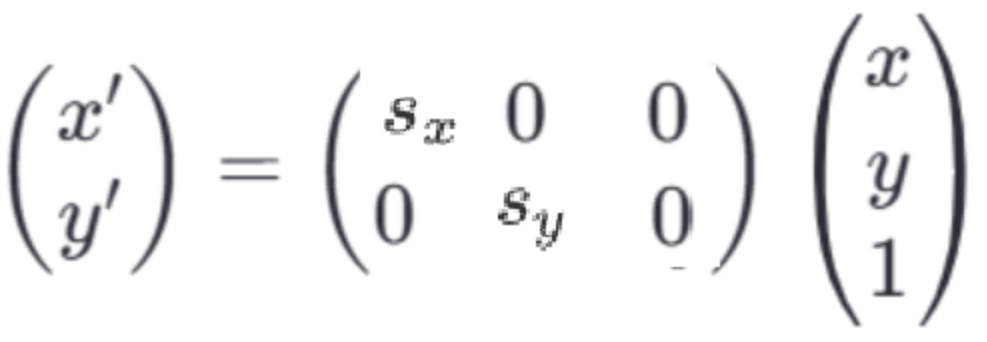

（3）缩放

相较于图像旋转中只能等比例的缩放，图像缩放更加灵活，可以在指定方向上进行缩放

python 复制代码

import cv2 as cv
import numpy as np
# 读图
cat=cv.imread("../images/cat1.png")
cat=cv.resize(cat,(520,520))
# 定义平移量
sx=0.6
sy=0.5
# 定义缩放矩阵
M=np.float32([[sx,0,0],[0,sy,0]])
# 仿射变换
dst=cv.warpAffine(cat,M,(520,520))
cv.imshow("old",cat)
cv.imshow("new",dst)
cv.waitKey(0)
cv.destroyAllWindows()

（4）图像剪切

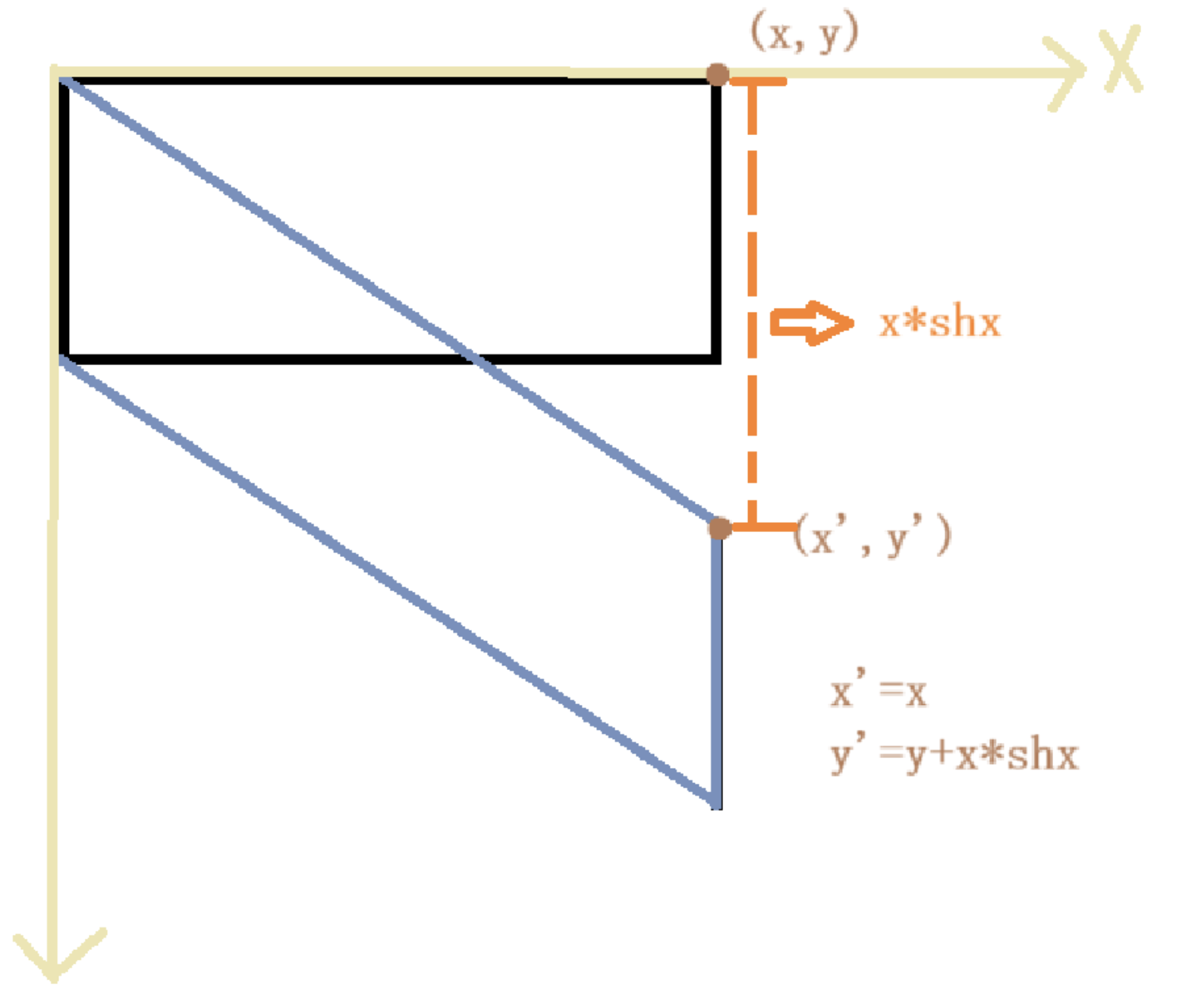

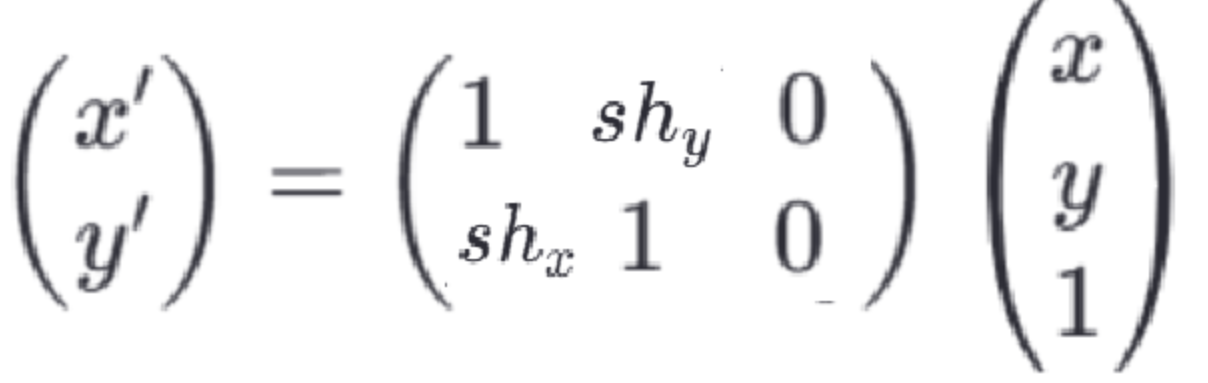

剪切操作可以改变图形的形状，以便其在某个方向上倾斜，它将对象的形状改变为斜边平行四边形，而不改变其面积。

六、总结

本文介绍了 OpenCV 图像预处理的核心技术，从颜色操作、色彩空间转换，到灰度化、二值化，再到几何变换，覆盖了计算机视觉任务的基础预处理步骤。实际应用中，需根据场景选择合适的方法（如光照不均用自适应二值化，颜色分割用 HSV 空间），并结合代码调试优化效果。

掌握这些技术后，可进一步学习滤波、边缘检测等高级预处理方法，为目标检测、图像识别等任务打下坚实基础。
