一、项目背景与痛点分析
在某食品包装生产线中，核心控制设备采用欧姆龙C200HPLC，负责灌装、封口、贴标等多工位协同作业。原系统通过RS485串口连接上位机（用于生产数据监控）和触摸屏（用于现场参数设置），但随着产能提升和工艺复杂化，传统串口通讯暴露出以下问题：
通讯速率瓶颈
RS485最高波特率仅115.2Kbps，当需实时传输灌装量、温度、压力等数百个模拟量数据时，画面刷新延迟超过1秒，导致操作员无法及时响应异常。例如，当贴标工位出现标签偏移时，上位机报警滞后，造成每分钟约30件废品。
多设备连接复杂性
原系统需通过串口服务器扩展连接，但每个扩展节点需独立配置波特率、校验位，且总节点数受限于RS485的32个设备上限。新增MES接口时，需停机重新布线并修改PLC程序，改造周期长达3天。
抗干扰能力弱
车间变频器、电机等设备产生的电磁干扰常导致数据误码。据统计，每月因通讯中断引发的停机时间达8小时，维护成本增加15%。
维护与扩展困难
串口链路需逐段排查故障，且无法远程诊断。某次因通讯线缆老化导致全线停机，定位故障耗时6小时，直接损失超2万元。
二、解决方案
针对上述问题，采用远创智控YC8000-CXZ以太网模块 进行改造。该模块专为欧姆龙C200H等老型号PLC设计，支持串口转以太网协议转换，可同时连接上位机和触摸屏，实现多设备高效通讯。
核心功能与优势：
**协议兼容性：**集成ModbusTCP服务器和欧姆龙FINS协议，支持上位机（如组态王）和触摸屏（如威纶通）同时接入。
**即插即用：**通过DB9接口直连C200H编程口，无需额外编程，自动匹配PLC串口参数（如波特率、数据位）。
远程管理：支持Web界面配置IP地址、端口映射，可远程升级固件，减少现场维护量。
**抗干扰设计：**工业级电磁兼容（EMC）认证，确保在恶劣环境下稳定运行。
三、系统架构与硬件配置

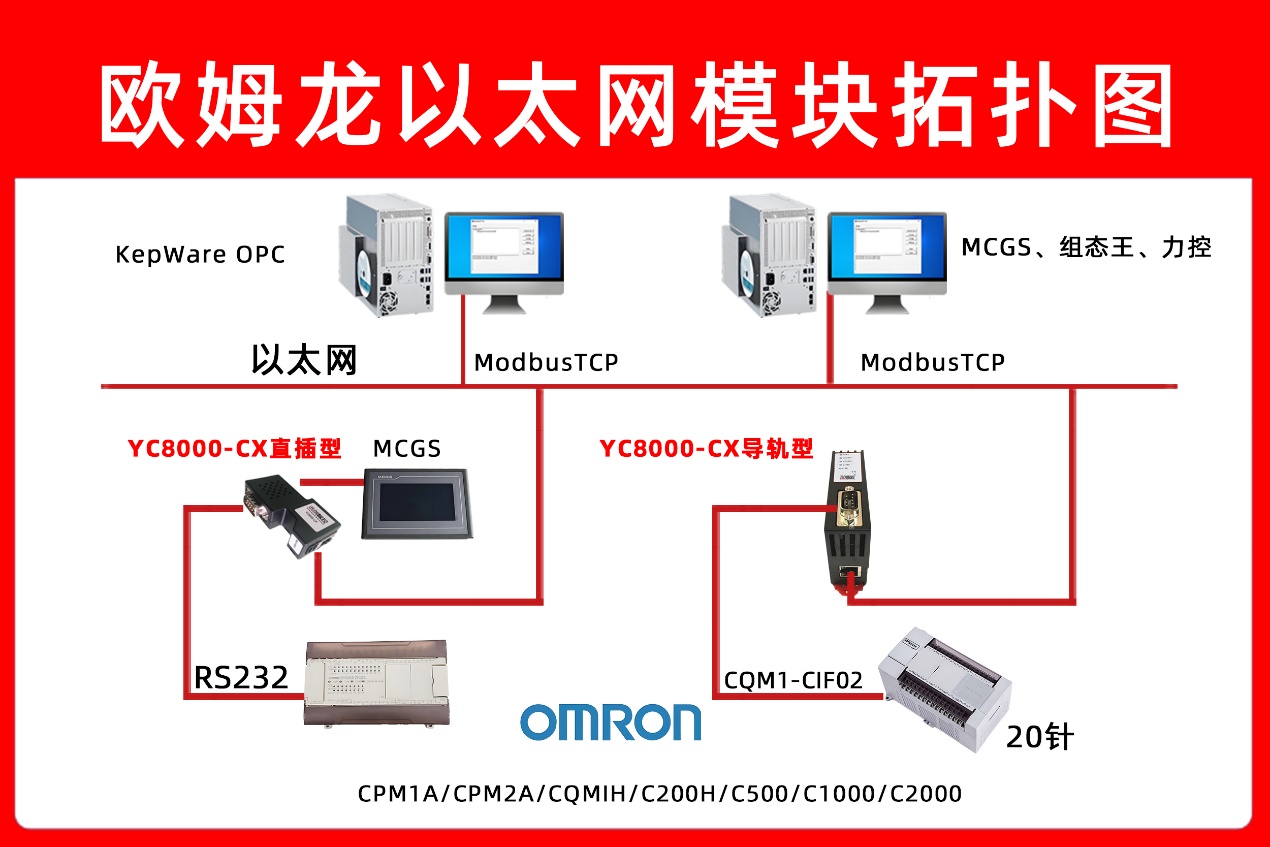

1.硬件拓扑
PLC层： 欧姆龙C200HCPU单元（型号C200H-CPU01-E），通过DB9接口连接YC8000-CXZ网关 模块，外接24VDC电源。
**通讯层：**模块提供1个RJ45以太网接口，通过交换机同时连接上位机（IP:192.168.1.10）和触摸屏（IP:192.168.1.20），构成星型网络拓扑。
设备层： 灌装阀、封口机等执行机构通过PLC数字量输出控制，压力传感器、温度变送器等模拟量信号经C200H-AD001模块采集。
2.模块接线细节
**电源连接：**YC8000-CXZ的VCC/GND端子接入24VDC电源，采用RVV2×1.0mm²屏蔽线，与PLC电源隔离以减少干扰。
**PLC通讯接口：**DB9的2脚（RXD）接C200H的TXD，3脚（TXD）接C200H的RXD，5脚（GND）共地，使用RS485转RS232转换器实现电平匹配。
**以太网接口：**通过CAT-5e网线连接交换机，确保传输距离≤100米。若需延长，可级联光纤收发器。
四、软件配置与调试流程
1.YC8000-CXZ参数设置
IP地址配置： 通过Web浏览器访问网关 模块默认IP（192.168.1.178），修改为与上位机同网段（如192.168.1.150），子网掩码255.255.255.0，网关192.168.1.1。
**协议映射：**在"ModbusTCP配置"中，将PLC的DM区（如DM100-DM199）映射到Modbus保持寄存器（地址40100-40199），支持FC3、FC16功能码读写。
**多设备连接：**启用"多客户端模式"，允许上位机（连接数8）和触摸屏（连接数2）同时访问，超时时间设置为2秒。
2.上位机与触摸屏配置
组态王设置：
添加"欧姆龙FINS以太网"驱动，设置目标IP为192.168.1.150，端口9600，数据区映射DM100为"灌装量设定值"，DM150为"实际温度
开发实时趋势曲线，刷新率设置为200ms，报警阈值触发时弹出对话框并记录日志。
威纶通触摸屏设置：
在EBPro软件中选择"欧姆龙HostLink"协议，PLC类型设为C200H，通讯参数与模块一致（波特率9600，偶校验）。
设计参数设置界面，关联DM200（封口时间）、DM201（贴标速度）等寄存器，支持本地/远程控制切换。
3.功能测试与优化
压力数据传输测试：
通过模拟量模块输入4-20mA信号（对应0-1MPa压力），上位机显示值与实际值误差≤0.02MPa，响应时间<200ms，满足工艺要求。
多设备并发测试：
同时启动上位机数据采集、触摸屏参数修改和PLC逻辑运算，以太网流量峰值达3Mbps，未出现丢包或通讯中断。
抗干扰验证：
在变频器旁运行电吹风模拟电磁干扰，以太网通讯误码率<0.01%，而RS485链路误码率高达1.2%。
五、实施效果与价值提升
性能指标优化
**通讯延迟：**从1.2秒降至150ms，报警响应速度提升8倍，废品率下降60%。
**数据吞吐量：**以太网带宽利用率仅15%，支持未来扩展至2000个数据点，无需硬件升级。
**维护效率：**通过Web界面可远程诊断模块状态，故障定位时间从6小时缩短至15分钟。
生产效益提升
**产能提升：**灌装速度从60瓶/分钟提高至90瓶/分钟，年产能增加120万件。
**改造成本：**总投入约8万元，相比传统串口扩展方案节省40%，投资回收期仅6个月。
系统扩展性
新增视觉检测设备时，只需在交换机上增加网口，修改上位机配置文件，无需改动PLC程序，2小时内完成部署。
六、总结与技术价值
本案例通过YC8000-CXZ以太网模块 ，将老旧的欧姆龙C200HPLC无缝接入工业以太网环境，彻底解决了传统串口通讯在包装机械中的痛点。其核心价值在于：
**协议桥接能力：**通过ModbusTCP和FINS协议的双重支持，实现不同品牌设备的即插即用。
**工业级可靠性：**在-20℃至70℃宽温环境下连续运行6个月无故障，平均无故障时间（MTBF）超过5万小时。
**智能化运维：**支持SNMP协议接入工厂物联网平台，实现预防性维护，减少计划外停机时间30%。
该方案为存量设备智能化改造提供了可复制的技术路径，尤其适用于食品、日化等对稳定性和扩展性要求高的行业。未来可进一步集成边缘计算功能，实现本地数据预处理，减轻云端负载。
