AXI-Lite 实现RPC调用硬件函数服务
👋 本文介绍如何基于 AXI-Lite 总线设计一个通用的"硬件函数调用框架"。主机端(PS)只需通过寄存器写入参数与启动标志,即可触发 PL 模块执行指定算法逻辑,并将结果返回。
该机制本质上是一种硬件层的远程过程调用(RPC),在嵌入式/FPGA 系统中具有广泛应用价值,特别适用于:
- 💡 自定义算法逻辑(如加法、乘法、查表)
- ⚡ 硬件加速模块(如滤波、压缩、比对)
- 🧱 基于寄存器映射的服务型模块自定义外设
AXI-Lite的原理和使用可参考我的另一篇文章:

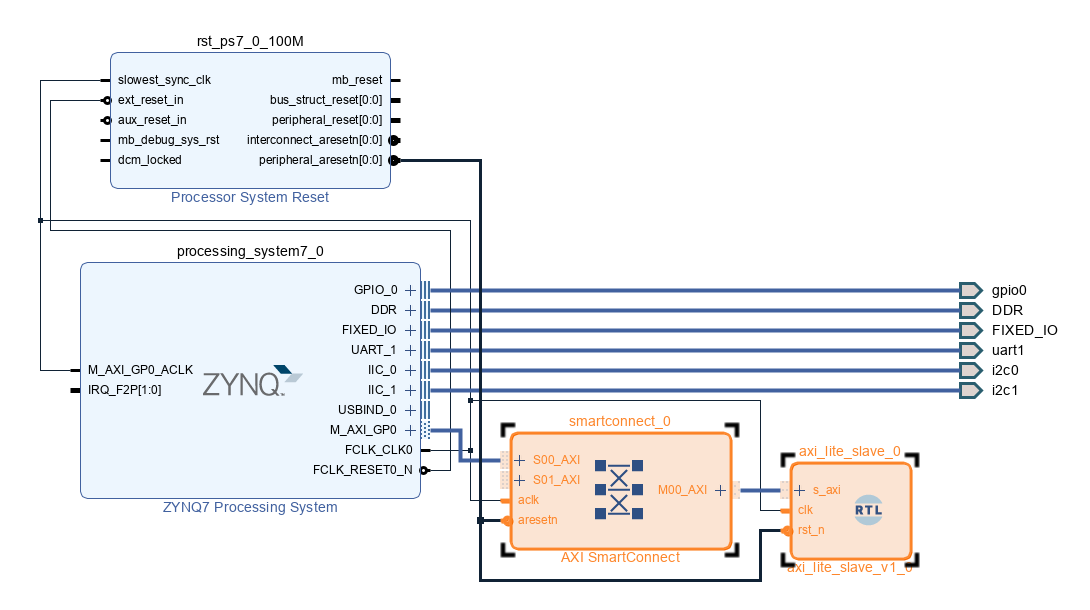

BD图

📦 系统结构
┌──────────────┐
│ PS 主机 │
│ (ARM/Linux) │
└──────┬───────┘
│AXI-Lite
┌──────▼───────┐
│ axi_lite_slave │ ← 提供寄存器读写接口
└──────┬───────┘
│
┌──────▼──────────┐
│ rpc_processor │ ← 执行"函数"调用(如加法)
└────────────────┘
🧠 功能简介
- ✅ PS 主机通过 AXI-Lite 写入参数、选择方法、触发执行
- ✅ PL 模块
rpc_processor
根据方法编号执行对应处理(如参数加法) - ✅ 支持多个返回值(最多 4 个)
- ✅ 通过仿真 testbench + PS 代码两种方式调用与验证
📐 寄存器定义
地址偏移 | 名称 | 作用 | 位说明 |
---|---|---|---|
0x00 | REG_CTRL | 控制与状态寄存器 | [0]=start,[1]=ready,[2]=done,[3]=valid |
0x04 | REG_METHOD | 方法编号(功能码) | 0 = 回显(ECHO),1 = 加法(ADD) |
0x08~0x14 | REG_ARG0~3 | 输入参数(共4个) | 32-bit 输入 |
0x18~0x24 | REG_RES0~3 | 输出结果(共4个) | 32-bit 输出 |
📌 所有寄存器均为 32-bit,支持通过 AXI-Lite 接口进行读写访问。
寄存器映射表
mem索引 | 地址偏移 | 寄存器名称 | 说明 |
---|---|---|---|
mem[0] | 0x00 | REG_CTRL | 控制/状态 |
mem[1] | 0x04 | REG_METHOD | 方法编号 |
mem[2] | 0x08 | REG_ARG0 | 请求参数0 |
mem[3] | 0x0C | REG_ARG1 | 请求参数1 |
mem[4] | 0x10 | REG_ARG2 | 请求参数2 |
mem[5] | 0x14 | REG_ARG3 | 请求参数3 |
mem[6] | 0x18 | REG_RES0 | 响应结果0 |
mem[7] | 0x1C | REG_RES1 | 响应结果1 |
mem[8] | 0x20 | REG_RES2 | 响应结果2 |
mem[9] | 0x24 | REG_RES3 | 响应结果3 |
rpc_processor.v
verilog
`timescale 1ns/1ps
// 宏定义:RPC方法(32位功能码)
`define RPC_FUNC_ECHO 32'h00000000 // 回显功能(返回输入参数)
`define RPC_FUNC_ADD 32'h00000001 // 加法功能(参数相加)
module rpc_processor (
input wire i_clk, // 时钟信号
input wire i_rst_n, // 复位信号(低有效)
// 寄存器接口(直接暴露)
input wire [31:0] i_method_reg, // 方法选择寄存器
input wire [31:0] i_req_reg_0, // 请求参数0
input wire [31:0] i_req_reg_1, // 请求参数1
input wire [31:0] i_req_reg_2, // 请求参数2
input wire [31:0] i_req_reg_3, // 请求参数3
output reg [31:0] o_res_reg_0, // 响应结果0
output reg [31:0] o_res_reg_1, // 响应结果1
output reg [31:0] o_res_reg_2, // 响应结果2
output reg [31:0] o_res_reg_3, // 响应结果3
// RPC控制信号(含启动信号)
input wire i_rpc_start, // RPC启动信号(1=触发处理,上升沿有效)
output reg o_rpc_valid, // RPC请求有效(处理中保持高)
input wire i_rpc_ready, // 外部处理就绪(1=可接收请求)
output reg o_rpc_done // RPC处理完成(1=结果有效)
);
// --------------------------
// 启动信号边沿检测(防止持续触发)
// --------------------------
reg r_rpc_start_dly;
wire w_rpc_start_posedge; // 启动信号上升沿(真正的触发点)
always @(posedge i_clk or negedge i_rst_n) begin
if (!i_rst_n) begin
r_rpc_start_dly <= 1'b0;
end else begin
r_rpc_start_dly <= i_rpc_start; // 延迟一拍用于边沿检测
end
end
assign w_rpc_start_posedge = i_rpc_start && !r_rpc_start_dly; // 上升沿检测
// --------------------------
// 内部锁存寄存器(处理期间保持参数稳定)
// --------------------------
reg [31:0] r_method_latch;
reg [31:0] r_req_latch_0, r_req_latch_1, r_req_latch_2, r_req_latch_3;
// --------------------------
// RPC处理状态机
// --------------------------
localparam S_IDLE = 2'b00;
localparam S_PROCESSING = 2'b01;
localparam S_DONE = 2'b10;
reg [1:0] r_state;
reg [3:0] r_proc_cnt; // 模拟处理延迟(0~15周期)
always @(posedge i_clk or negedge i_rst_n) begin
if (!i_rst_n) begin
r_state <= S_IDLE;
r_proc_cnt <= 4'h0;
o_rpc_valid <= 1'b0;
o_rpc_done <= 1'b0;
r_method_latch <= 32'h0;
r_req_latch_0 <= 32'h0;
r_req_latch_1 <= 32'h0;
r_req_latch_2 <= 32'h0;
r_req_latch_3 <= 32'h0;
o_res_reg_0 <= 32'h0;
o_res_reg_1 <= 32'h0;
o_res_reg_2 <= 32'h0;
o_res_reg_3 <= 32'h0;
end else begin
case (r_state)
S_IDLE: begin
// 检测到启动信号上升沿,且外部就绪时,启动处理
if (w_rpc_start_posedge && i_rpc_ready) begin
o_rpc_done <= 1'b0; // 完成标志清0
// 锁存当前寄存器值(处理期间参数不变)
r_method_latch <= i_method_reg;
r_req_latch_0 <= i_req_reg_0;
r_req_latch_1 <= i_req_reg_1;
r_req_latch_2 <= i_req_reg_2;
r_req_latch_3 <= i_req_reg_3;
o_rpc_valid <= 1'b1; // 置位请求有效
r_state <= S_PROCESSING; // 进入处理状态
r_proc_cnt <= 4'h0; // 重置延迟计数器
end else begin
o_rpc_valid <= 1'b0;
r_state <= S_IDLE;
end
end
S_PROCESSING: begin
// 模拟处理延迟(例如10个时钟周期,可修改)
if (r_proc_cnt >= 4'd9) begin
// 根据方法号执行不同处理(示例逻辑)
case (r_method_latch)
`RPC_FUNC_ECHO: begin // 方法0:返回请求参数
o_res_reg_0 <= r_req_latch_0;
o_res_reg_1 <= r_req_latch_1;
o_res_reg_2 <= r_req_latch_2;
o_res_reg_3 <= r_req_latch_3;
end
`RPC_FUNC_ADD: begin // 方法1:参数相加
o_res_reg_0 <= r_req_latch_0 + r_req_latch_1;
o_res_reg_1 <= r_req_latch_2 + r_req_latch_3;
o_res_reg_2 <= r_req_latch_0 + r_req_latch_2;
o_res_reg_3 <= r_req_latch_1 + r_req_latch_3;
end
default: begin
o_res_reg_0 <= 32'h0;
o_res_reg_1 <= 32'h0;
o_res_reg_2 <= 32'h0;
o_res_reg_3 <= 32'h0;
end
endcase
r_state <= S_DONE;
end else begin
r_proc_cnt <= r_proc_cnt + 1'b1;
r_state <= S_PROCESSING;
end
end
S_DONE: begin
o_rpc_valid <= 1'b0; // 清除请求有效
o_rpc_done <= 1'b1; // 置位完成标志(通知结果就绪)
r_state <= S_IDLE; // 返回空闲状态,等待下一次启动
end
default: r_state <= S_IDLE;
endcase
end
end
endmodule
tb_rpc_processor.sv
verilog
`timescale 1ns/1ps
// 接口定义:抽象DUT的所有信号
interface rpc_if;
logic i_clk;
logic i_rst_n;
logic [31:0] i_method_reg;
logic [31:0] i_req_reg_0;
logic [31:0] i_req_reg_1;
logic [31:0] i_req_reg_2;
logic [31:0] i_req_reg_3;
logic i_rpc_start;
logic i_rpc_ready;
logic [31:0] o_res_reg_0;
logic [31:0] o_res_reg_1;
logic [31:0] o_res_reg_2;
logic [31:0] o_res_reg_3;
logic o_rpc_valid;
logic o_rpc_done;
// 时钟生成(50MHz,周期20ns)
initial begin
i_clk = 1'b0;
forever #10 i_clk = ~i_clk;
end
endinterface
// RPC测试类:封装所有测试逻辑
class rpc_tester;
// 虚拟接口:用于连接DUT
virtual rpc_if vif;
// 宏定义:RPC方法(与DUT保持一致)
localparam RPC_FUNC_ECHO = 32'h00000000;
localparam RPC_FUNC_ADD = 32'h00000001;
// 构造函数:绑定接口
function new(virtual rpc_if ifc);
vif = ifc;
endfunction
// 初始化所有信号
task initialize();
vif.i_rst_n = 1'b0;
vif.i_method_reg = 32'h0;
vif.i_req_reg_0 = 32'h0;
vif.i_req_reg_1 = 32'h0;
vif.i_req_reg_2 = 32'h0;
vif.i_req_reg_3 = 32'h0;
vif.i_rpc_start = 1'b0;
vif.i_rpc_ready = 1'b0;
endtask
// 执行复位并等待稳定
task reset();
@(posedge vif.i_clk);
vif.i_rst_n = 1'b0;
#100; // 保持复位100ns
@(posedge vif.i_clk);
vif.i_rst_n = 1'b1; // 释放复位
#20; // 等待复位释放稳定
endtask
// 发送RPC请求并等待完成
task send_rpc(
input logic [31:0] method,
input logic [31:0] req0,
input logic [31:0] req1,
input logic [31:0] req2,
input logic [31:0] req3,
input logic ready
);
// 设置请求参数
@(posedge vif.i_clk);
vif.i_method_reg = method;
vif.i_req_reg_0 = req0;
vif.i_req_reg_1 = req1;
vif.i_req_reg_2 = req2;
vif.i_req_reg_3 = req3;
vif.i_rpc_ready = ready;
// 产生start上升沿
@(posedge vif.i_clk);
vif.i_rpc_start = 1'b1;
@(posedge vif.i_clk);
vif.i_rpc_start = 1'b0;
// 等待处理完成(如果ready为1)
if (ready) begin
wait(vif.o_rpc_done == 1'b1);
@(posedge vif.i_clk);
end
endtask
// 验证ADD方法结果
task verify_add_result(
input logic [31:0] exp0,
input logic [31:0] exp1,
input logic [31:0] exp2,
input logic [31:0] exp3
);
@(posedge vif.i_clk);
if (vif.o_res_reg_0 == exp0 && vif.o_res_reg_1 == exp1 &&
vif.o_res_reg_2 == exp2 && vif.o_res_reg_3 == exp3) begin
$display("ADD method test passed %d",exp0);
end else begin
$display("ADD method test failed, Expected: %h %h %h %h, Actual: %h %h %h %h",
exp0, exp1, exp2, exp3,
vif.o_res_reg_0, vif.o_res_reg_1, vif.o_res_reg_2, vif.o_res_reg_3);
end
endtask
// 运行完整测试序列
task run_test();
// 初始化并复位
initialize();
reset();
// 执行ADD方法测试
send_rpc(
RPC_FUNC_ADD,
32'h00000001, // req0
32'h00000002, // req1
32'h00000003, // req2
32'h00000004, // req3
1'b1 // ready
);
// 验证结果(1+2=3, 3+4=7, 1+3=4, 2+4=6)
verify_add_result(
32'h00000003,
32'h00000007,
32'h00000004,
32'h00000006
);
// 执行ADD方法测试
send_rpc(
RPC_FUNC_ADD,
32'h00000001, // req0
32'h00000002, // req1
32'h00000003, // req2
32'h00000004, // req3
1'b1 // ready
);
// 验证结果(1+2=3, 3+4=7, 1+3=4, 2+4=6)
verify_add_result(
32'h00000003,
32'h00000007,
32'h00000004,
32'h00000006
);
// 测试完成
#100;
$display("All tests completed");
$finish;
endtask
endclass
// 顶层测试平台
module tb;
wire w_test;
// 实例化接口
rpc_if rpc_ifc();
// 实例化DUT并连接接口
rpc_processor uut (
.i_clk (rpc_ifc.i_clk),
.i_rst_n (rpc_ifc.i_rst_n),
.i_method_reg (rpc_ifc.i_method_reg),
.i_req_reg_0 (rpc_ifc.i_req_reg_0),
.i_req_reg_1 (rpc_ifc.i_req_reg_1),
.i_req_reg_2 (rpc_ifc.i_req_reg_2),
.i_req_reg_3 (rpc_ifc.i_req_reg_3),
.o_res_reg_0 (rpc_ifc.o_res_reg_0),
.o_res_reg_1 (rpc_ifc.o_res_reg_1),
.o_res_reg_2 (rpc_ifc.o_res_reg_2),
.o_res_reg_3 (rpc_ifc.o_res_reg_3),
.i_rpc_start (rpc_ifc.i_rpc_start),
.o_rpc_valid (rpc_ifc.o_rpc_valid),
.i_rpc_ready (rpc_ifc.i_rpc_ready),
.o_rpc_done (rpc_ifc.o_rpc_done)
);
// 启动测试
initial begin
// 创建测试实例并运行测试
rpc_tester tester = new(rpc_ifc);
tester.run_test();
end
endmodule
axi_lite_slave.v
verilog
module axi_lite_slave #(
parameter ADDR_WIDTH = 32, // 地址总线位宽 Address width
parameter DATA_WIDTH = 32, // 数据总线位宽 Data width
parameter MEM_SIZE = 1024 // 内部存储器大小(单位:字节) Memory size in bytes
)(
input wire clk, // 时钟 Clock
input wire rst_n, // 异步复位,低有效 Asynchronous reset, active-low
// AXI 写地址通道(Write Address Channel)
input wire [ADDR_WIDTH-1:0] s_axi_awaddr, // 写地址 Write address
input wire s_axi_awvalid, // 写地址有效 Write address valid
output reg s_axi_awready, // 写地址就绪 Write address ready
// AXI 写数据通道(Write Data Channel)
input wire [DATA_WIDTH-1:0] s_axi_wdata, // 写数据 Write data
input wire [(DATA_WIDTH/8)-1:0] s_axi_wstrb, // 写字节使能 Byte enable
input wire s_axi_wvalid, // 写数据有效 Write data valid
output reg s_axi_wready, // 写数据就绪 Write data ready
// AXI 写响应通道(Write Response Channel)
output reg [1:0] s_axi_bresp, // 写响应 Write response
output reg s_axi_bvalid, // 写响应有效 Write response valid
input wire s_axi_bready, // 写响应就绪 Write response ready
// AXI 读地址通道(Read Address Channel)
input wire [ADDR_WIDTH-1:0] s_axi_araddr, // 读地址 Read address
input wire s_axi_arvalid, // 读地址有效 Read address valid
output reg s_axi_arready, // 读地址就绪 Read address ready
// AXI 读数据通道(Read Data Channel)
output reg [DATA_WIDTH-1:0] s_axi_rdata, // 读数据 Read data
output reg [1:0] s_axi_rresp, // 读响应 Read response
output reg s_axi_rvalid, // 读数据有效 Read data valid
input wire s_axi_rready // 读数据就绪 Read data ready
);
// 内部寄存器(寄存器文件,32-bit对齐)
reg [DATA_WIDTH-1:0] mem [0:(MEM_SIZE/DATA_WIDTH)-1];
// RPC 处理器输出端口连接线
wire [31:0] w_res_reg_0, w_res_reg_1, w_res_reg_2, w_res_reg_3;
wire w_rpc_done, w_rpc_valid;
// 状态定义(State definitions)
localparam IDLE = 3'd0;
localparam WRITE_ADDR = 3'd1;
localparam WRITE_DATA = 3'd2;
localparam WRITE_RESP = 3'd3;
localparam READ_ADDR = 3'd4;
localparam READ_DATA = 3'd5;
reg [2:0] state, next_state; // 状态寄存器
reg [ADDR_WIDTH-1:0] write_addr; // 写地址寄存器
reg [ADDR_WIDTH-1:0] read_addr; // 读地址寄存器
// 状态机:状态跳转逻辑
always @(posedge clk or negedge rst_n) begin
if (!rst_n)
state <= IDLE;
else
state <= next_state;
end
// 状态机:下一状态逻辑
always @(*) begin
next_state = state;
case (state)
IDLE: begin
if (s_axi_awvalid)
next_state = WRITE_ADDR;
else if (s_axi_arvalid)
next_state = READ_ADDR;
end
WRITE_ADDR: next_state = WRITE_DATA;
WRITE_DATA: if (s_axi_wvalid) next_state = WRITE_RESP;
WRITE_RESP: if (s_axi_bready) next_state = IDLE;
READ_ADDR : next_state = READ_DATA;
READ_DATA : if (s_axi_rready) next_state = IDLE;
default : next_state = IDLE;
endcase
end
// 输出逻辑:AXI 信号 + 寄存器读写
always @(posedge clk or negedge rst_n) begin
if (!rst_n) begin
// 所有输出复位
s_axi_awready <= 0;
s_axi_wready <= 0;
s_axi_bresp <= 0;
s_axi_bvalid <= 0;
s_axi_arready <= 0;
s_axi_rdata <= 0;
s_axi_rresp <= 0;
s_axi_rvalid <= 0;
write_addr <= 0;
read_addr <= 0;
//mem 初始化
mem[0][0] <= 1'b0;
mem[0][2] <= 1'b0;
mem[0][3] <= 1'b0;
mem[6] <= 32'd0;
mem[7] <= 32'd0;
mem[8] <= 32'd0;
mem[9] <= 32'd0;
// 模块重编译生效测试
mem[20] <= 7624;
end else begin
case (state)
IDLE: begin
// 清除所有 ready/valid 信号
s_axi_awready <= 0;
s_axi_wready <= 0;
s_axi_bvalid <= 0;
s_axi_arready <= 0;
s_axi_rvalid <= 0;
// 接收写地址或读地址
if (s_axi_awvalid) begin
s_axi_awready <= 1;
write_addr <= s_axi_awaddr;
end else if (s_axi_arvalid) begin
s_axi_arready <= 1;
read_addr <= s_axi_araddr;
end
end
WRITE_ADDR: begin
s_axi_awready <= 0;
s_axi_wready <= 1; // 等待写数据
end
WRITE_DATA: begin
if (s_axi_wvalid) begin
s_axi_wready <= 0;
mem[write_addr[8:2]] <= s_axi_wdata; // 写入数据
s_axi_bresp <= 2'b00; // OKAY
s_axi_bvalid <= 1;
end
end
WRITE_RESP: begin
if (s_axi_bready)
s_axi_bvalid <= 0;
end
READ_ADDR: begin
s_axi_arready <= 0;
s_axi_rdata <= mem[read_addr[8:2]]; // 读取数据
s_axi_rresp <= 2'b00; // OKAY
s_axi_rvalid <= 1;
end
READ_DATA: begin
if (s_axi_rready)
s_axi_rvalid <= 0;
end
endcase
// 每个时钟周期更新 RPC 输出值到寄存器(6~9)
mem[6] <= w_res_reg_0;
mem[7] <= w_res_reg_1;
mem[8] <= w_res_reg_2;
mem[9] <= w_res_reg_3;
mem[0][2] <= w_rpc_done;
mem[0][3] <= w_rpc_valid;
end
end
// 实例化 RPC 处理器模块,连接输入参数和输出结果寄存器
rpc_processor u_rpc (
.i_clk (clk),
.i_rst_n (rst_n),
.i_method_reg (mem[1]), // 功能号寄存器
.i_req_reg_0 (mem[2]), // 参数0
.i_req_reg_1 (mem[3]), // 参数1
.i_req_reg_2 (mem[4]), // 参数2
.i_req_reg_3 (mem[5]), // 参数3
.o_res_reg_0 (w_res_reg_0), // 返回值0
.o_res_reg_1 (w_res_reg_1), // 返回值1
.o_res_reg_2 (w_res_reg_2), // 返回值2
.o_res_reg_3 (w_res_reg_3), // 返回值3
.i_rpc_start (mem[0][0]), // 启动标志
.i_rpc_ready (mem[0][1]), // RPC主机方法和参数准备好了
.o_rpc_done (w_rpc_done), // RPC处理完成(1=结果有效)
.o_rpc_valid (w_rpc_valid) // RPC请求有效(处理中保持高)
);
endmodule
PS 裸机测试
c
#include "xil_io.h"
#include "xil_printf.h"
#include <stdio.h>
#define BASE_ADDR 0x43c00000
#define MAX_INDEX 30
#define REG_CTRL (BASE_ADDR + 4*0)
#define REG_METHOD (BASE_ADDR + 4*1)
#define REG_ARG0 (BASE_ADDR + 4*2)
#define REG_ARG1 (BASE_ADDR + 4*3)
#define REG_ARG2 (BASE_ADDR + 4*4)
#define REG_ARG3 (BASE_ADDR + 4*5)
#define REG_RES0 (BASE_ADDR + 4*6)
#define REG_RES1 (BASE_ADDR + 4*7)
#define REG_RES2 (BASE_ADDR + 4*8)
#define REG_RES3 (BASE_ADDR + 4*9)
#define BIT_RPC_START (1 << 0)
#define BIT_RPC_READY (1 << 1)
#define BIT_RPC_DONE (1 << 2)
#define BIT_RPC_VALID (1 << 3)
void rpc_call(u32 method, u32 a0, u32 a1, u32 a2, u32 a3) {
Xil_Out32(REG_METHOD, method);
Xil_Out32(REG_ARG0, a0);
Xil_Out32(REG_ARG1, a1);
Xil_Out32(REG_ARG2, a2);
Xil_Out32(REG_ARG3, a3);
Xil_Out32(REG_CTRL, BIT_RPC_READY | BIT_RPC_START);
int timeout_cnt = 0;
const int TIMEOUT_MAX = 100;
while (Xil_In32(REG_CTRL) & BIT_RPC_DONE == 0) {
if (++timeout_cnt > TIMEOUT_MAX) {
xil_printf("Timeout: RPC method %d failed.\n", method);
Xil_Out32(REG_CTRL, 0x00);
return;
}
}
Xil_Out32(REG_CTRL, 0x00);
u32 r0 = Xil_In32(REG_RES0);
u32 r1 = Xil_In32(REG_RES1);
u32 r2 = Xil_In32(REG_RES2);
u32 r3 = Xil_In32(REG_RES3);
xil_printf("RPC method %d result:\n", method);
xil_printf(" res0 : %d=%d+%d\n", r0,a0,a1);
xil_printf(" res1 : %d=%d+%d\n", r1,a2,a3);
xil_printf(" res2 : %d=%d+%d\n", r2,a0,a2);
xil_printf(" res3 : %d=%d+%d\n", r3,a1,a3);
}
void dump_registers() {
u32 val;
xil_printf("AXI Register Dump (HEX + DEC):\n");
val = Xil_In32(REG_CTRL);
xil_printf(" mem[0] REG_CTRL = 0x%08X (%10u)\n", val, val);
val = Xil_In32(REG_METHOD);
xil_printf(" mem[1] REG_METHOD = 0x%08X (%10u)\n", val, val);
val = Xil_In32(REG_ARG0);
xil_printf(" mem[2] REG_ARG0 = 0x%08X (%10u)\n", val, val);
val = Xil_In32(REG_ARG1);
xil_printf(" mem[3] REG_ARG1 = 0x%08X (%10u)\n", val, val);
val = Xil_In32(REG_ARG2);
xil_printf(" mem[4] REG_ARG2 = 0x%08X (%10u)\n", val, val);
val = Xil_In32(REG_ARG3);
xil_printf(" mem[5] REG_ARG3 = 0x%08X (%10u)\n", val, val);
val = Xil_In32(REG_RES0);
xil_printf(" mem[6] REG_RES0 = 0x%08X (%10u)\n", val, val);
val = Xil_In32(REG_RES1);
xil_printf(" mem[7] REG_RES1 = 0x%08X (%10u)\n", val, val);
val = Xil_In32(REG_RES2);
xil_printf(" mem[8] REG_RES2 = 0x%08X (%10u)\n", val, val);
val = Xil_In32(REG_RES3);
xil_printf(" mem[9] REG_RES3 = 0x%08X (%10u)\n", val, val);
}
int main() {
xil_printf("AXI RPC Test Console. Type 't' and press Enter to test.\n");
char cmd;
int index;
u32 value;
static int p=0;
while (1) {
xil_printf("> ");
if (scanf(" %c", &cmd) != 1)
continue;
if (cmd == 't' || cmd == 'T') {
rpc_call(1, 1, 2, 3, 4);
rpc_call(1, 10, 20, 30, 40);
continue;
}
switch (cmd)
{
case 'r':
if (scanf("%d", &index) == 1)
{
if (index < 0 || index > MAX_INDEX)
{
xil_printf("Error: index out of range [0 ~ %d]\r\n", MAX_INDEX);
while (getchar() != '\n');
continue;
}
u32 read_val = Xil_In32(BASE_ADDR + 4 * index);
xil_printf("[r %d] = 0x%08X / %u\r\n", index, read_val, read_val);
}
else
{
xil_printf("Invalid input. Use: r <index>\r\n");
while (getchar() != '\n');
}
break;
case 'w':
if (scanf("%d %u", &index, &value) == 2)
{
if (index < 0 || index > MAX_INDEX)
{
xil_printf("Error: index out of range [0 ~ %d]\r\n", MAX_INDEX);
while (getchar() != '\n');
continue;
}
Xil_Out32(BASE_ADDR + 4 * index, value);
xil_printf("[w %d] = 0x%08X / %u\r\n", index, value, value);
}
else
{
xil_printf("Invalid input. Use: w <index> <value>\r\n");
while (getchar() != '\n');
}
break;
case 'l':{
dump_registers();
break;
}
default:
xil_printf("Unknown command '%c'. Use 'r' or 'w'.\r\n", cmd);
while (getchar() != '\n');
break;
}
}
return 0;
}
测试结果
markdown
[16:27:01.812]发→◇t
□
[16:27:01.815]收←◆RPC method 1 result:
res0 : 3=1+2
res1 : 7=3+4
res2 : 4=1+3
res3 : 6=2+4
RPC method 1 result:
res0 : 30=10+20
res1 : 70=30+40
res2 : 40=10+30
res3 : 60=20+40
>
