[硬件电路-112]:模拟电路 - 信号处理电路 - 二极管的应用 - 峰值检测电路与波形展示

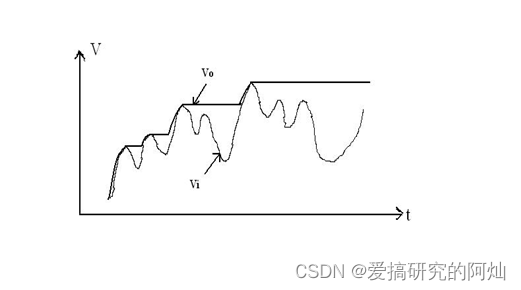

**峰值检测电路是一种用于捕获并保持输入信号峰值电压的电子电路,其工作原理与波形特性紧密相关,通过二极管单向导通特性或运算放大器负反馈机制实现峰值提取,输出波形表现为与输入信号峰值对应的直流电平。**以下从电路原理、波形特征、典型应用及改进方向展开分析:

一、核心功能与工作原理

峰值检测电路的核心功能是捕获并保持输入信号在特定时间段内的最大电压值 ,输出一个与峰值对应的直流电压, 直到一个新的更大的峰值出现或电路复位 。其工作原理基于二极管单向导通电容储能特性,具体分为三个阶段:

  1. 充电阶段

    当输入信号电压(Vin)超过电容电压(Vcap)时,二极管正向导通,电流流向电容,使其电压随Vin上升而升高,直至达到信号峰值。此时电容电压Vcap = Vin(峰值)。

  2. 保持阶段

    当Vin开始下降并低于Vcap + VD(二极管导通压降)时,二极管反向 截止,电容与输入回路断开。由于电容自放电和负载效应极小,Vcap保持峰值电压不变。

  3. 复位阶段(可选)

    若需检测新峰值,复位电路**(如MOSFET开关)会并联在****电容两端** ,通过放电或重新充电将Vcap恢复至初始状态。

二、电路组成与关键元件

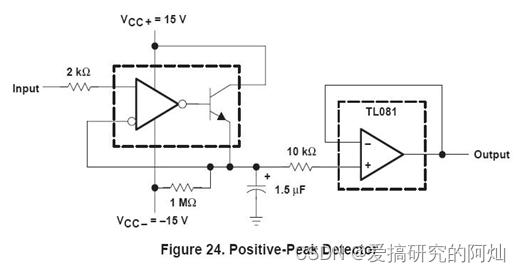

  1. 基本结构
    • 二极管 :控制充电路径,实现单向导通,确保电容仅在输入电压高于已保持电压时充电。
    • 储能电容:存储峰值电压信息,其容量影响保持时间和放电速度。
    • 缓冲放大器(电压跟随器):隔离负载,防止电容被负载放电,确保峰值电压准确保持。
  2. 改进型结构

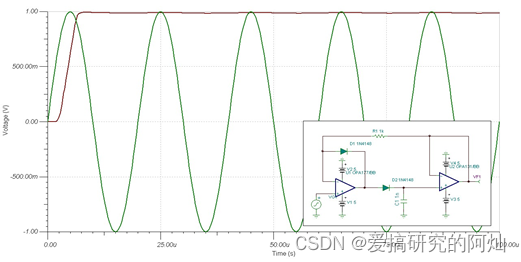

    • 运算放大器峰值检测器 :利用运放高增益和负反馈特性,消除二极管压降误差,提高精度。
    • 数字峰值检测器 :通过ADC将模拟信号转换为数字信号 ,由微处理器或DSP进行峰值检测,灵活性强但成本较高。

三、性能指标与优化方向

  1. 关键性能指标
    • 精度:受二极管压降、运放失调电压、电容漏电等因素影响。改进方法包括使用超级二极管(运放+二极管)或峰值检测器芯片。
    • 响应速度:取决于电容充电速度和二极管恢复时间。高频信号需优化电容和电阻参数,或采用电流提升型电路。
    • 保持时间:受电容漏电流和缓冲放大器输入偏置电流限制。低漏电电容和低输入偏置运放可延长保持时间。
    • 带宽:受充电速度和运放压摆率限制。高频应用需选择高速运放和低电容值。
  2. 优化方向
    • 减小二极管压降:采用肖特基势垒二极管或超级二极管结构。
    • 提高充电速度:引入电流提升器(如NPN双极结型晶体管)或优化运放输出电流能力。
    • 降低噪声干扰:通过滤波器(如低通滤波器)去除高频噪声,提高信噪比。
    • 集成化设计:将峰值检测电路与其他功能(如比较器、ADC)集成,降低成本和功耗。

四、典型应用场景

  1. 音频信号处理
    • 检测音频信号峰值电平,用于动态范围调整或限幅控制,保护扬声器和音频设备。
    • 示例:音频放大器中,峰值检测电路触发增益衰减,防止信号过载失真。
  2. 无线通信
    • 测量接收信号强度指示(RSSI)峰值,优化天线指向、调节发射频率或控制自动增益
    • 示例:Wi-Fi模块通过检测接收信号峰值调整LNA增益以稳定输入信号幅度。
  3. 电源监测
    • 实时监控电池电压、充电电流等关键参数,实现过压/过流保护。
    • 示例:电源管理系统中,峰值检测电路检测电压浪涌,触发保护电路切断电源。
  4. 工业测量
    • 测量振动、压力、光照等传感器输出信号峰值,用于设备状态监测或环境参数分析。
    • 示例:机械振动分析中,峰值检测电路提取故障冲击信号峰值,评估设备健康状态。
  5. 医疗电子
    • 捕捉生物电信号(如ECG、EEG)的关键峰值,辅助疾病诊断。
    • 示例:心电图机中,峰值检测电路分析心脏电活动信号峰值,判断心律失常。

五、设计挑战与解决方案

  1. 二极管压降误差
    • 问题 :普通二极管正向压降(0.5-0.7V)导致小信号检测峰值电压被低估。
    • 方案 :采用超级二极管结构(运放+二极管),通过负反馈消除压降影响。
  2. 高频信号响应不足
    • 问题 :传统电路带宽受限 ,无法跟踪快速变化的信号峰值。
    • 方案 :使用高速运放低电容值 ,或采用电流提升型电路提高充电速度(电容越大,充电速度越慢)
  3. 电容自放电导致电压下降
    • 问题电容漏电和缓冲放大器输入偏置电流使保持电压缓慢下降。
    • 方案选择低漏电电容(如聚丙烯电容)和低输入偏置运放(如OPA128)。
  4. 多峰值检测需求
    • 问题:传统电路仅能保持单一峰值,无法同时检测多个峰值点。
    • 方案:采用级联比较器和寄存器阵列,或数字信号处理算法实现多峰值检测。
