STM32 外设驱动模块一:LED 模块

1. 模块简介

LED(Light Emitting Diode,发光二极管)是 STM32 嵌入式开发中最常用、最基础的输出外设之一。它不仅是学习 GPIO 编程的入门起点,更是实现系统运行状态指示、视觉反馈和故障报警的重要手段。

在实际项目中,LED 常用于以下场景:

  • 系统状态指示(如运行/待机/异常)
  • 调试辅助输出(程序运行流程可视化)
  • 人机交互反馈(配合按键、传感器)
  • 视觉动态效果(PWM 控制实现呼吸灯、流水灯)

本模块将从硬件原理、GPIO 配置、标准库驱动代码、功能扩展、调试技巧等多方面,对 STM32 控制 LED(以 PA0 为控制引脚)进行详细讲解,帮助开发者建立对 GPIO 输出的全面理解,为后续的外设开发打下基础。


2. 原理解析

2.1 LED 发光原理

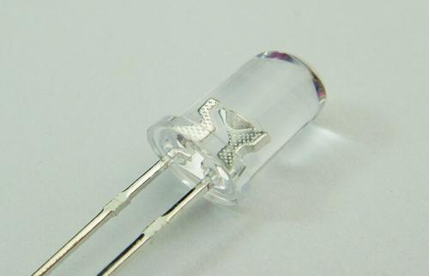

LED 是一种半导体器件,具有 PN 结结构。当正向电压作用于 PN 结时,电子和空穴结合,释放出的能量以光的形式发出,形成我们可见的亮光。

其特性包括:低压驱动、响应快、能耗低、寿命长。

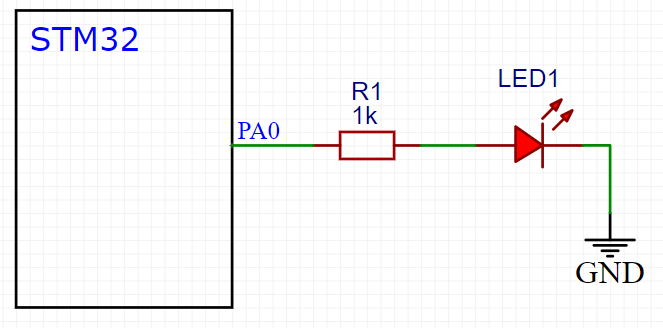

2.2 典型电路连接(以 PA0 为例)

plaintext 复制代码
STM32 PA0 --- 电阻 ---|>|--- GND
                     (LED)

说明:

  • PA0 作为 GPIO 输出口;
  • 限流电阻防止电流过大烧毁 LED;

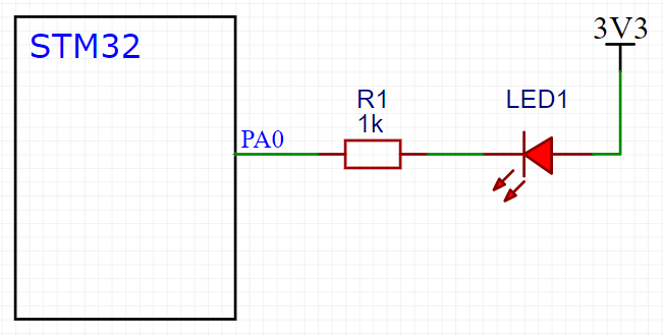

  • 本示例中 LED 为低电平导通,即 PA0 = 0 → LED亮 ,PA0 = 1 → LED灭。

3. 外设配置思路

3.1 涉及外设资源

外设名称 作用
GPIO 控制 LED 的输出电平
RCC 提供 GPIO 的时钟支持

3.2 配置流程简述

  1. 开启 GPIOA 时钟;
  2. 配置引脚 PA0 为推挽输出模式;
  3. 设置输出速度为 2MHz;
  4. 初始化 GPIO 引脚;
  5. 使用 GPIO 控制函数控制 LED 亮灭。

4. 标准库驱动代码(基于 STM32F10x,PA0 控制)

4.1 头文件引用

c 复制代码
#include "stm32f10x.h"

4.2 初始化函数

c 复制代码
void LED_Init(void) {
    GPIO_InitTypeDef GPIO_InitStructure;

    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE); // 1. 开启GPIOA时钟

    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;             // 2. 设置引脚为 PA0
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;      // 3. 推挽输出模式
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_2MHz;      // 4. 设置输出速度
    GPIO_Init(GPIOA, &GPIO_InitStructure);                // 5. 初始化 GPIOA.0

    GPIO_SetBits(GPIOA, GPIO_Pin_0); // 默认设置为高电平(LED灭)
}

4.3 简单延时函数

c 复制代码
void Delay(uint32_t time) {
    while (time--) {
        uint32_t i = 8000;
        while (i--);
    }
}

4.4 主函数逻辑

c 复制代码
int main(void) {
    LED_Init(); // 初始化 LED 引脚

    while (1) {
        GPIO_ResetBits(GPIOA, GPIO_Pin_0); // LED亮(低电平)
        Delay(1000);

        GPIO_SetBits(GPIOA, GPIO_Pin_0);   // LED灭(高电平)
        Delay(1000);
    }
}

5. 应用扩展建议

扩展方向 实现思路说明
PWM 调光 使用 TIM 定时器输出 PWM 控制 LED 占空比
呼吸灯效果 动态调整 PWM 占空比,模拟人眼舒适的渐变亮灭效果

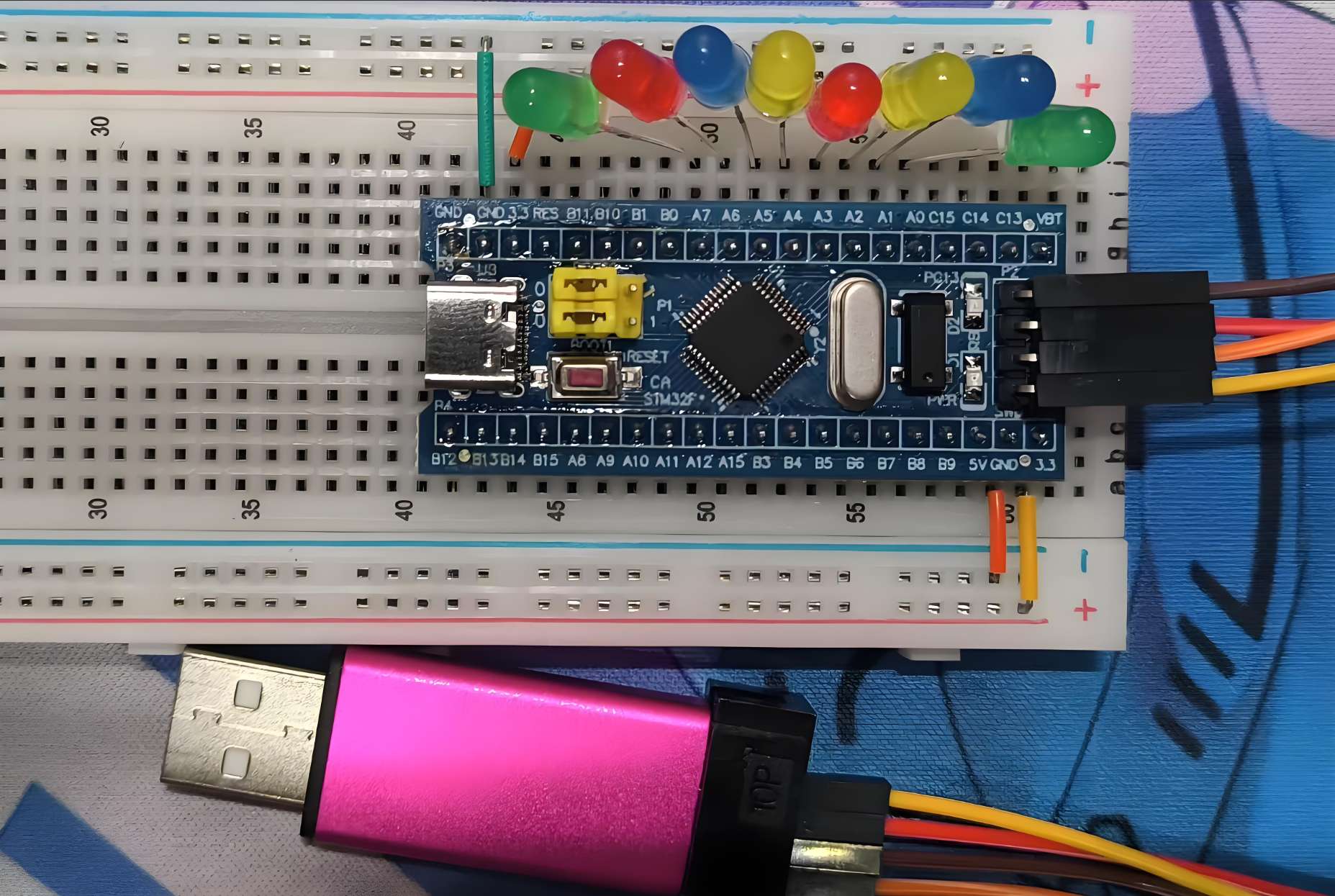

多路流水灯 配置多个 GPIO(如 PA0~PA3),顺序控制形成流水效果
按键触发控制 配合 EXTI 外部中断,按键按下切换 LED 状态
RTC 定时开关 利用 RTC 实时时钟模块实现定时点亮/熄灭

6. 常见问题与调试建议

问题现象 排查与解决建议
LED 完全不亮 检查 GPIO 配置是否正确、是否开启 RCC 时钟
板载 LED 状态反向 确认实际连接方式,是高电平点亮还是低电平点亮
编译不通过 检查是否添加标准库文件,是否定义 USE_STDPERIPH_DRIVER
控制无效 确认 PA0 未被重映射或用于其他功能
延时效果不明显 替换为 SysTick 或 TIM 定时器实现更精准延时

结语

通过本模块,开发者将掌握 STM32 控制 LED 的基本方法,深入理解 GPIO 推挽输出、电平控制、RCC 时钟配置等关键点。LED 是 STM32 外设编程的第一步,也是调试和交互最常用的手段之一。
