1、前言

Skywalking 服务可以做什么？

服务指标：平均请求 RT，请求频率，服务响应时间百分位值

分布式链路追踪：可以观测一个请求发起到结束，经过了哪些服务，这些服务的耗时指标，甚至可以观测 Redis/DB 的耗时，这对于优化线上的接口非常好用
日志追踪：可配合分布式链路追踪生成的 TID 去查看接口产生的日志

2、Skywalking 的组成

本教程将基于 Dockers 来快速搭建一个 Skywalking-10.2.0 版本的服务

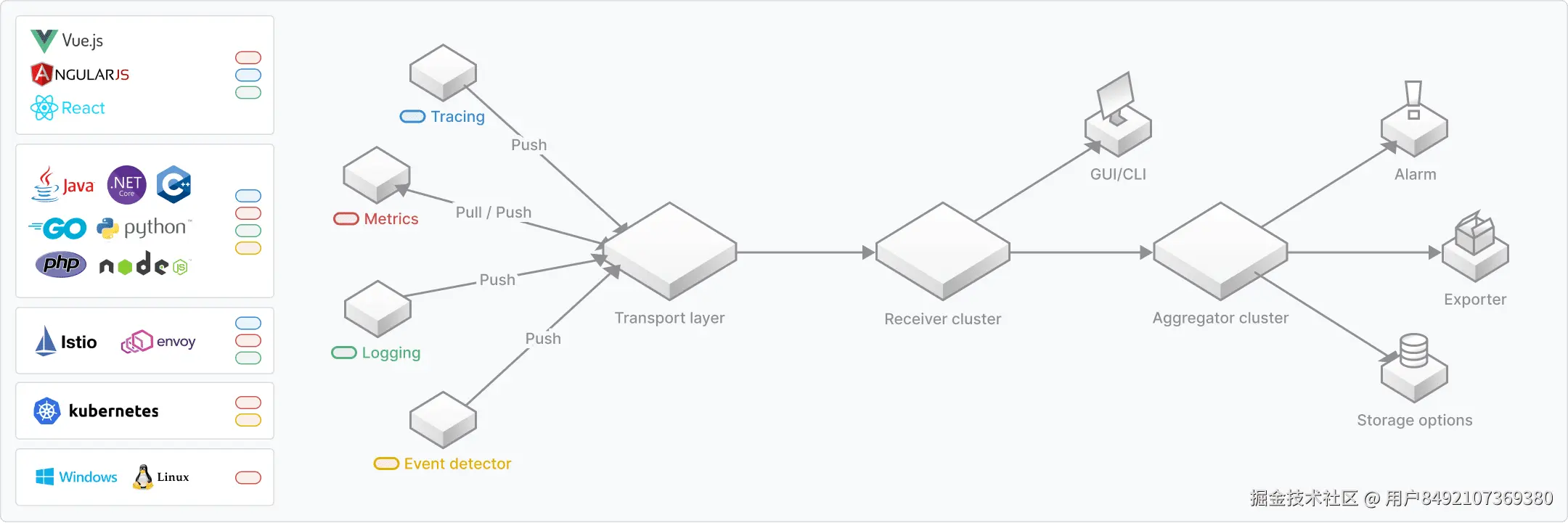

Skywalking 由四个部分组成，项目是官方的架构图

1、Skywalking-ui：显然易见，这是前端的 WebAPP，没有什么需要关注的东西

2、Skywalking-oap-server：平台后端支持数据聚合、分析和流处理，涵盖跟踪、指标、日志和事件。作为聚合器角色、接收器角色或两者。(服务端接收日志，由 Agent 探针向服务发送指标)

3、存储：从 10.2.0 开始，Skywalking 默认使用自研的数据库 banyandb，当然你也可以使用其他的数据库，可以根据 oap-server 的启动脚本去查看支持哪些数据库作为存储，目前版本支持 ES，PGSQL，Mysql 与 banyandb

4、Agent：探针，你需要观测的服务通过探针来向 oap-server 发送指标数据

3、快速开始

ini 复制代码

docker run  -d \
    -p 17912:17912 \
    -p 17913:17913 \
    --name banyandb \
    apache/skywalking-banyandb:0.8.0   \
    standalone
docker run --name skywalking-oap-10.2 \
    --restart always -d \
    -e SW_STORAGE=banyandb \
    -e SW_STORAGE_BANYANDB_TARGETS=ip:17912 \
    -e SW_STORAGE_BANYANDB_GR_NORMAL_TTL_DAYS=90 \
    -e SW_STORAGE_BANYANDB_GR_SUPER_TTL_DAYS=90 \
    -e SW_STORAGE_BANYANDB_GM_MINUTE_TTL_DAYS=90 \
    -e SW_STORAGE_BANYANDB_GM_HOUR_TTL_DAYS=90 \
    -e SW_STORAGE_BANYANDB_GM_DAY_TTL_DAYS=90 \
    -e SW_STORAGE_BANYANDB_GM_INDEX_TTL_DAYS=90 \
    -p 21800:11800 \
    -p 22800:12800 \
    apache/skywalking-oap-server:10.2.0
docker run \
    --name skywalking-ui-10.2.0 \
    --restart always \
    -p 18080:8080 -d \
    --privileged=true \
    -e SW_OAP_ADDRESS=http://ip:22800 \
    apache/skywalking-ui:10.2.0

注意修改命令中的 IP，按照顺序去执行启动命令，执行完成后查看 oap-server 的日志，没有问题就可以去看部署机器的 18080 端口。

oap 服务的配置可以查看 \config\application.yml

上面的三个重要的服务启动完成之后，需要去启动需要接入的服务

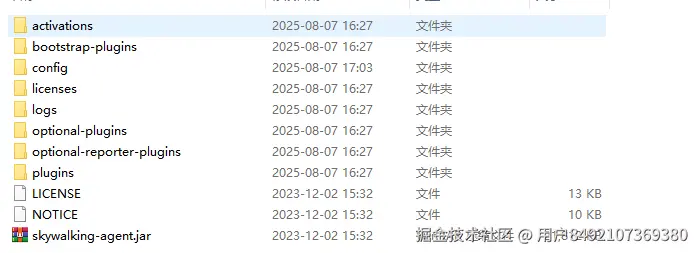

这是 Java 服务的 Agent 目录

config: 存放了配置文件
activations: 与插件有关，建议从官网下载下来之后不要去对这里的文件做删除修改操作
plugins：使用的插件
optional-plugins：可选插件，复制到 plugins 即可激活

例如 Java 的 SpringBoot，需要在启动参数前加入

bash 复制代码

-javaagent://home/jar/agent/9.1/skywalking-agent-9.1.jar

启动报错请尝试换版本去启动，接下来刷新几次就可以看见指标数据了

如果需要修改一些仪表盘的配置，比如服务名称，服务实例等，可以修改服务对应的 agent.config 文件

例：

ini 复制代码

# 后台启动地址
collector.backend_service=ip:prod

也可以修改启动命令

ini 复制代码

-Dskywalking.agent.service_name=服务分组::服务名称
-Dskywalking.agent.instance_name=服务实例
-Dskywalking.collector.backend_service=oap服务地址

4、插件

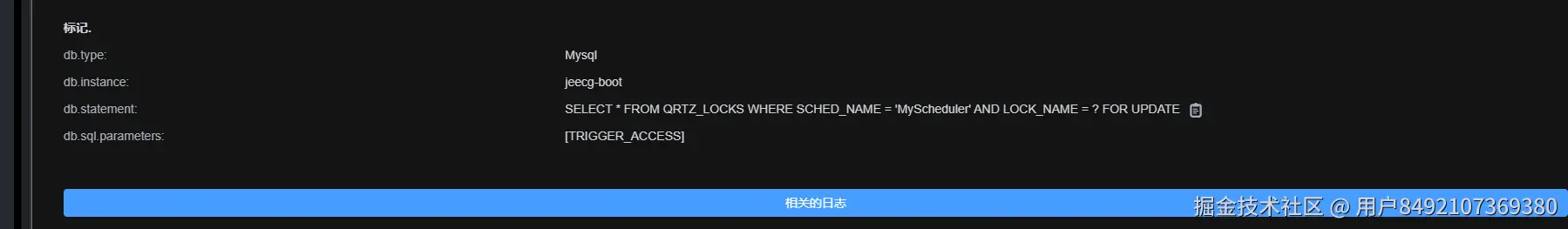

插件支持很多参数，例如你想要知道 SQL 执行的语句查询参数

可以通过修改 config/agent.config

ini 复制代码

plugin.jdbc.trace_sql_parameters=true

然后重启接入的服务即可

插件支持的参数可以去看官方所给出的文档: Skywalking-Java-Agent

5、日志追踪

支持很多日志框架，本教程使用 Logback 来演示

5.1、引入依赖

xml 复制代码

		<dependency>
			<groupId>org.apache.skywalking</groupId>
			<artifactId>apm-toolkit-logback-1.x</artifactId>
			<version>9.4.0</version>
		</dependency>
		<dependency>
			<groupId>org.apache.skywalking</groupId>
			<artifactId>apm-toolkit-trace</artifactId>
			<version>9.4.0</version>
		</dependency>

5.2、修改 logback 配置文件

xml 复制代码

<appender name="grpc-log" class="org.apache.skywalking.apm.toolkit.log.logback.v1.x.log.GRPCLogClientAppender">
	<encoder class="ch.qos.logback.core.encoder.LayoutWrappingEncoder">
		<layout class="org.apache.skywalking.apm.toolkit.log.logback.v1.x.mdc.TraceIdMDCPatternLogbackLayout">
			<pattern>[%X{tid}]%msg%n</pattern>
		</layout>
	</encoder>
</appender>
	<!-- 日志输出级别 -->
<root level="INFO">
	<appender-ref ref="grpc-log" />

5.3、加入 TID

java 复制代码

import lombok.extern.slf4j.Slf4j;
import org.apache.skywalking.apm.toolkit.trace.TraceContext;
import org.slf4j.MDC;

import javax.servlet.*;
import javax.servlet.http.HttpServletRequest;
import java.io.IOException;

@Slf4j
public class MDCFilter implements Filter {
    @Override
    public void doFilter(ServletRequest req, ServletResponse res, FilterChain chain) {
       String requestId = TraceContext.traceId();
       MDC.put("tid", requestId);
       try {
          chain.doFilter(req, res);
       } catch (IOException | ServletException e) {
          log.error("请求失败", e);
          throw new RuntimeException(e);
       }
       MDC.clear();

    }
}

注意：如果发现 TraceContext.traceId (); 得到的结果为空，请去 skywalking-agent\activations 目录下查看是不是少了对应的 jar 包

Last 最终效果图

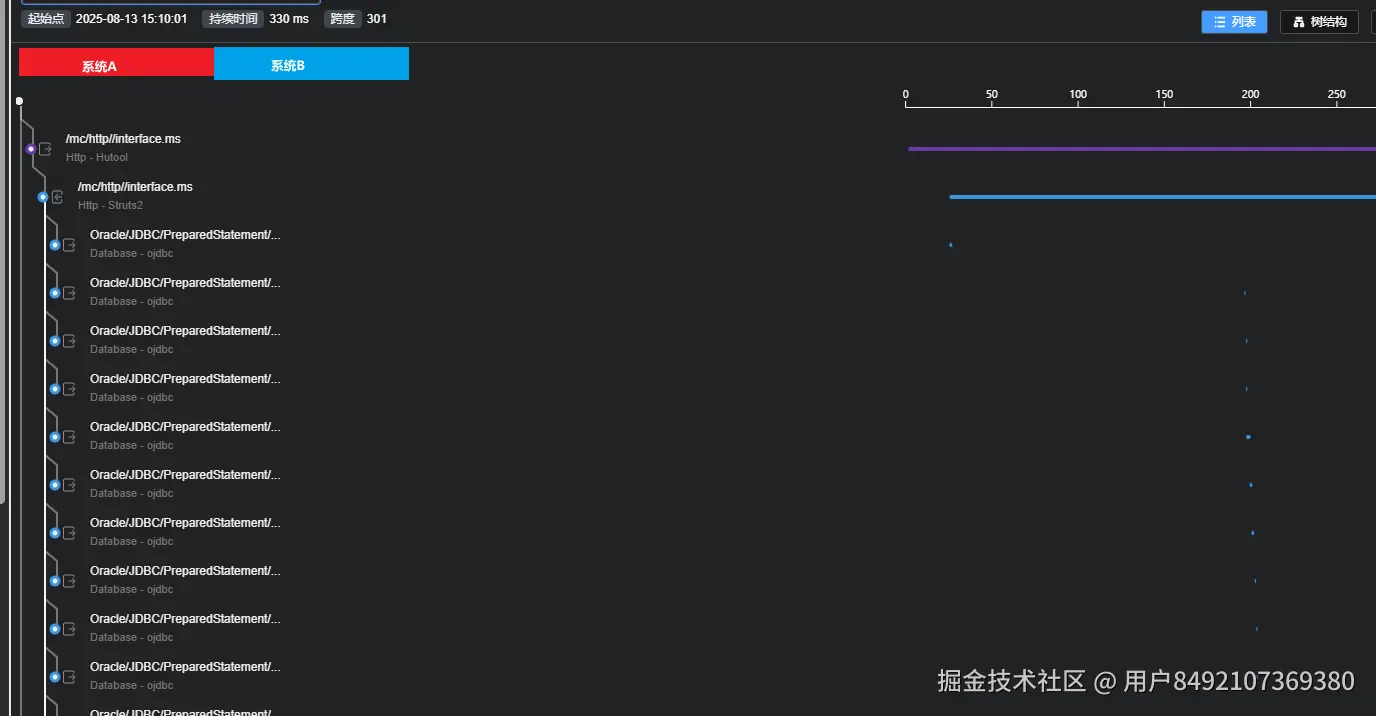

多服务链路追踪

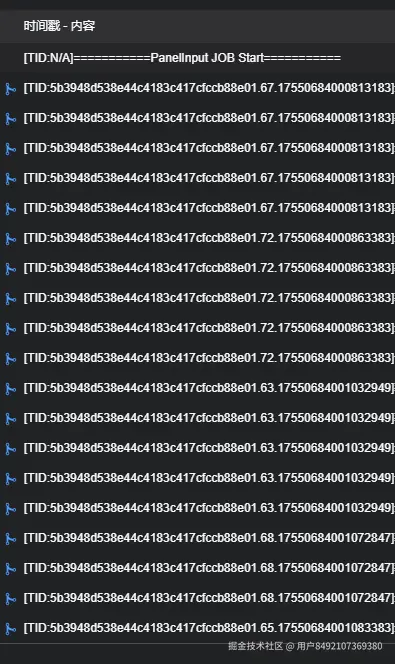

日志

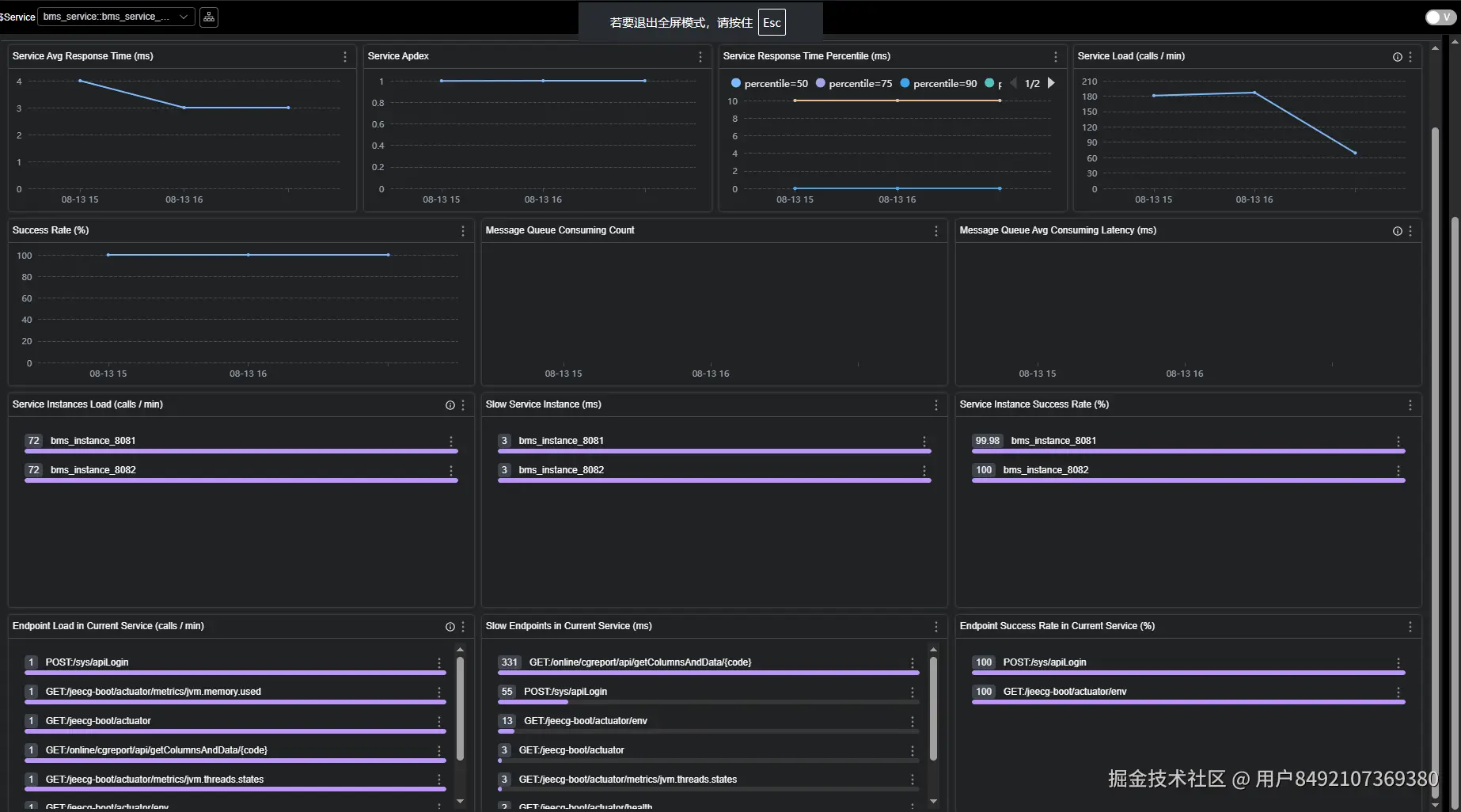

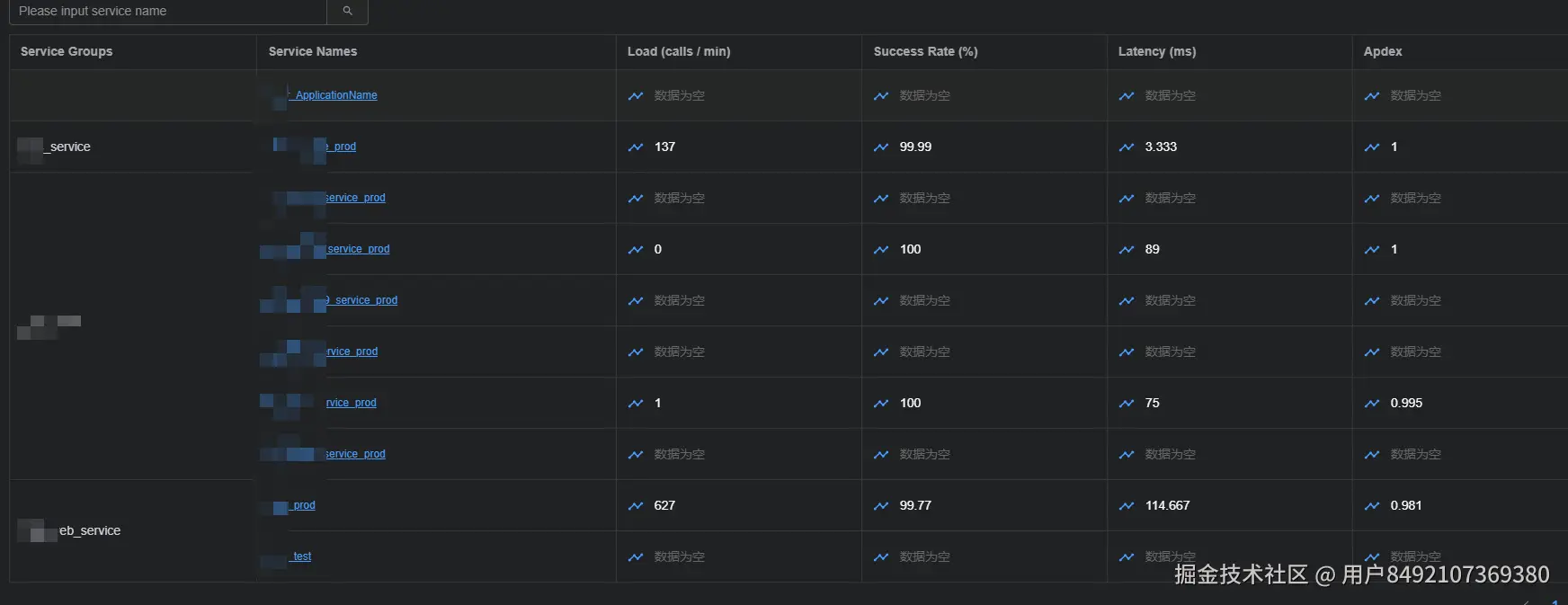

服务指标
