告别翻山越岭!智能监拍远程守护输电线路安全

随着社会经济发展,电力供应质量要求不断提高,输电线路运行可靠性至关重要。然而,线路绵延数十至数百公里,穿越不同环境,运维极为不便。防护区内施工车辆和机械的野蛮施工易引发跳闸甚至伤亡事故。同时,大量位于山区、高原的线路路径长、地形复杂,极大增加了巡视和管理难度。为此,我们研发了高可靠、简易、经济的输电线路智能监拍装置,实现对线路的远程监控,以解决传统巡视范围广、效率低的问题。

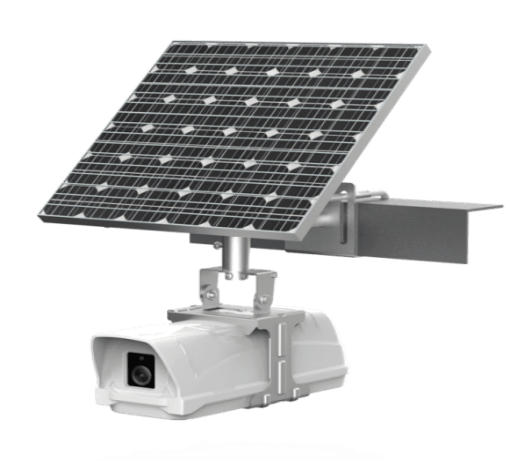

装置外观

装置组成

01

主机

1)普光、夜视双摄像头设计;

2)普光摄像头800万像素;

3)夜视摄像头400万像素,最低照度0.001Lux;

4)支持定时自动/手动抓拍线路通道图像;

5)支持小视频录制、实时视频浏览;

6)定位功能:支持GPS定位;

7)存储管理:≥512MB数据存储容量,支持循环存储;

8)自身状态监测:能够将信号强度、工作温度、电池电量等状态信息上传;

9)电源配置:配备15W太阳能板和100Wh内置锂电池的供电单元;

10)续航能力:支持无光照条件下,每60分钟拍摄一张照片,电池可以支撑连续供电30天;

11)扩展功能:声光报警器、微气象监测单元、杆塔倾斜监测单元和测温单元接入;

12)防护等级:≥IP67;

13)整机质量:≤10kg。

02

微气象监测单元(选配)

  • 监测数据量:温度、湿度、风向、风速、雨强、气压;
  • 防护等级:IP66;
  • 重量:约2.1㎏。

03

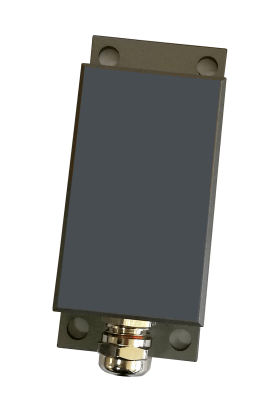

杆塔倾斜监测单元(选配)

  • 测量范围:±10°;
  • 防护等级:IP66;
  • 工作温度 -40℃ ~ 70℃。

04

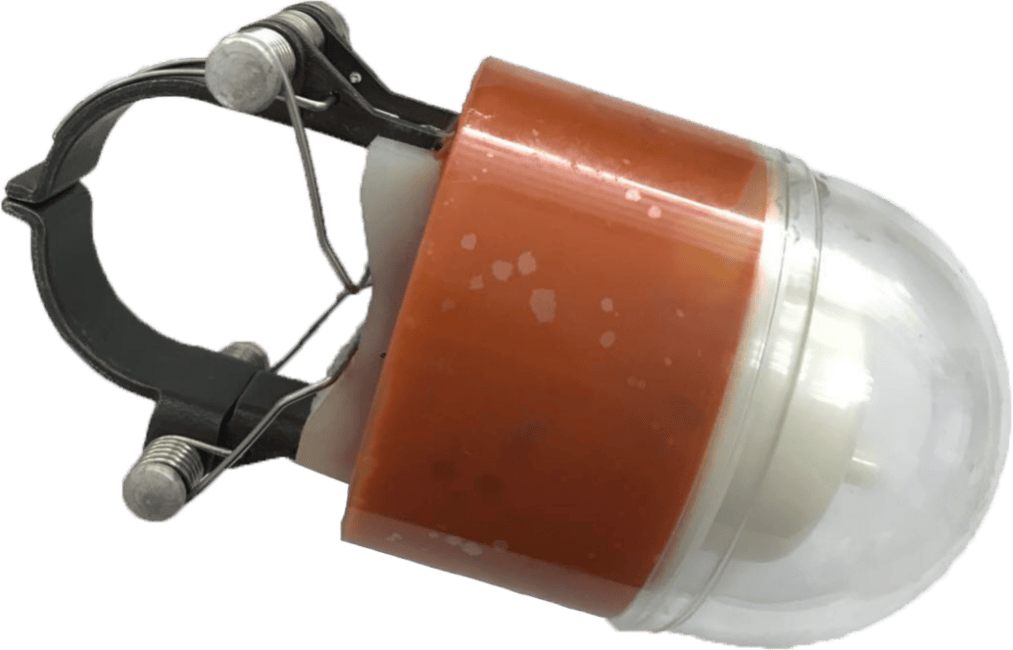

测温单元(选配)

  • 通过接触式检测导线温度;
  • 测量范围-55℃-120℃;
  • 测量精度 ≤±1℃(0~120℃);
  • 测温方法:接触式;
  • 通信接口:433;
  • 防护等级:≥IP66。

装置应用

01

通道监控

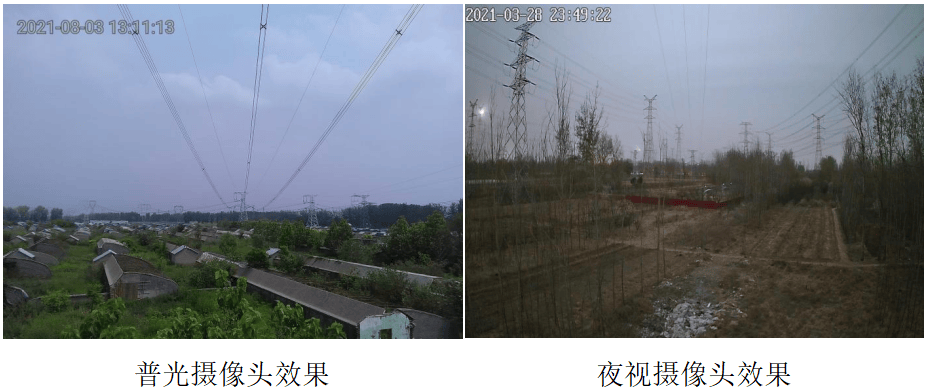

装置配备了普光摄像头和星光级夜视摄像头,可在弱光条件下进行拍照,以满足特定场景下夜间监拍的需求,普光摄像头和夜视摄像头效果如下图所示。实现24小时全天候通道监控。

状态感知功能

可扩展接入微气象、杆塔倾斜、测温传感器,实现边缘数据汇集。

装置安装

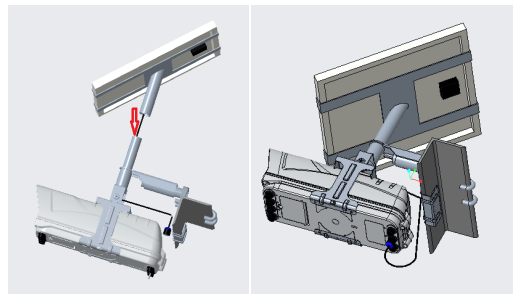

1)塔下首先将太阳能电池板线缆从太阳能板支架的长端穿过,然后将太阳能板支架套入转轴支架(套入深度5cm左右)并拧紧太阳能板支架上2颗顶紧螺丝,将太阳能板线缆2P航空插头对插在监拍装置底部航空插座上并旋紧航空插头。

2)打开监拍装置底部检修盖,开关拨到on端,开关处有"on"、"off"标记,指示灯有规律的约3秒钟闪烁一次表示上电正常,在杆塔下对设备进行抓图测试,测试没问题后关闭检修盖。

3)可将设备挂到安全带钩子上,安装人员直接带上去,也可设备吊装,由塔上人员及塔下人员协助吊装上塔,吊装时要注意不能让设备摆动碰撞塔材以免损坏设备。

4)设备上塔后,按要求选择合适的位置及塔材(太阳能电池板面向正南符合拍摄要求且空间足够等)将设备固定挂钩与塔材固定安装并锁紧固定螺丝。

5)设备挂上塔后调整支架、太阳能电池板及监拍装置角度,与后台确认图像符合要求后紧固所有螺丝。

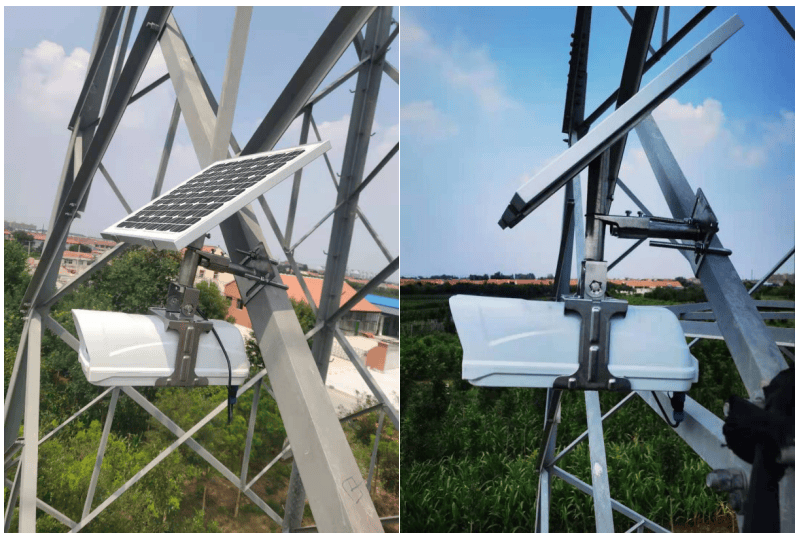

塔上设备安装完成后状态

输电线路安全是能源动脉的"生命线"。面对地形复杂、人为风险等挑战,智能监拍装置以科技赋能破解运维困局,实现从"人防"到"技防"的跨越。其低成本、高可靠的优势,不仅提升电网应急响应能力,更为偏远地区线路管理提供创新范本。随着该技术普及,电力供应稳定性将迈上新台阶,为经济社会高质量发展注入强劲动能。
