项目：电动车报警器

1.项目需求

点击遥控器A按键，系统进入警戒模式，一旦检测到震动(小偷偷车)，则喇叭发出声响报警，吓退小偷。

点击遥控器B按键，系统退出警戒模式，再怎么摇晃系统都不会报警，否则系统一直发出尖叫，让车主尴尬。

2.硬件清单

震动传感器
继电器
高功率喇叭
433M无线接收发射模块
杜邦线
STM32开发板
ST-Link

3.硬件接线

STM32	震动传感器	继电器	433M
PA4	D0
PB7		I/O
PB5			D0
PA12			D1
3V3	VCC	VCC
5V			5V
GND	GND	GND	GND

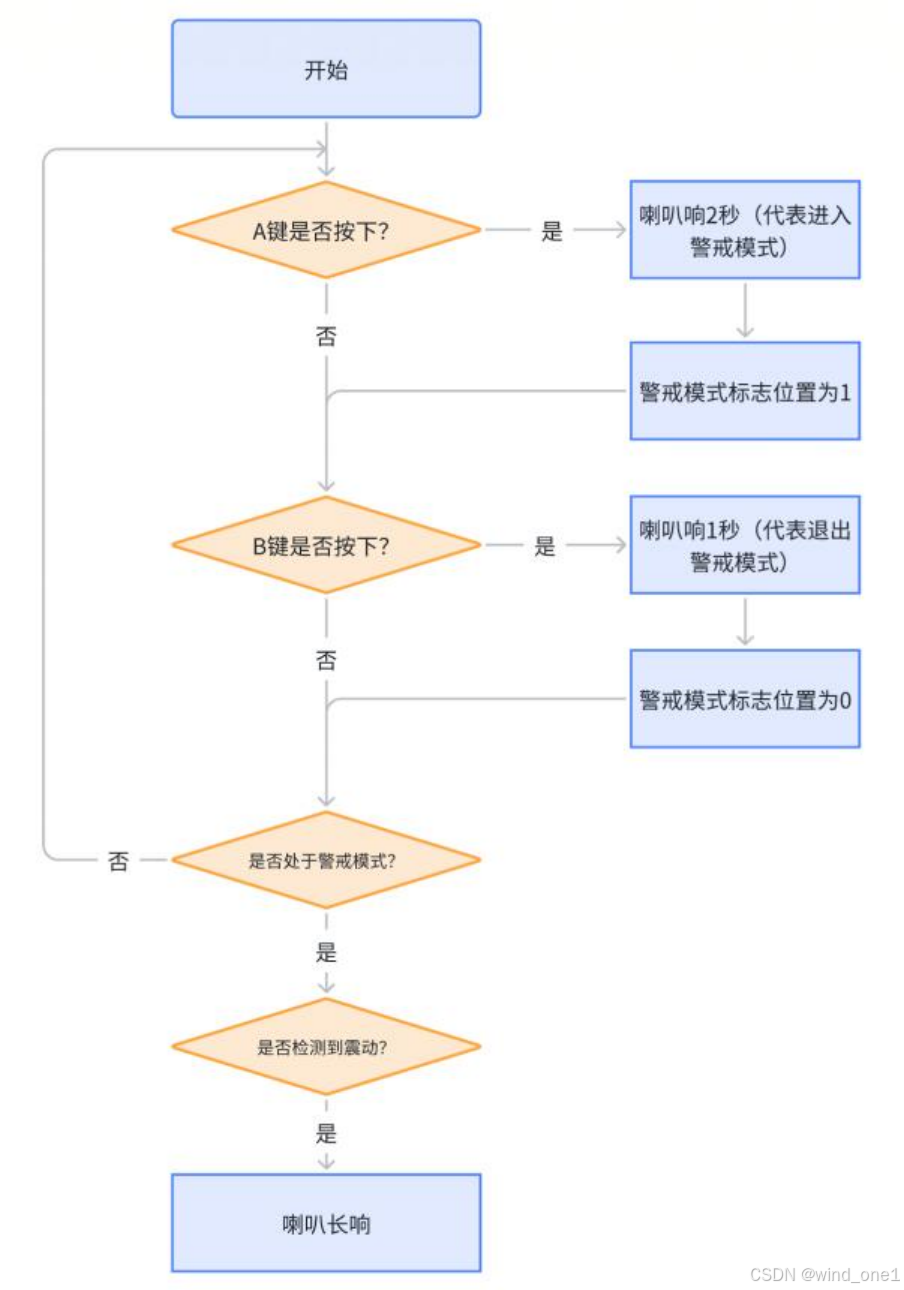

4.项目流程图

5.代码

alarm.c

c 复制代码

#include "alarm.h"
#include "sys.h"

void alarm_init(void)
{
    __HAL_RCC_GPIOB_CLK_ENABLE();                   //使能GPIOB时钟

    GPIO_InitTypeDef gpio_initstruct;               //初始化GPIO函数中的结构体参数
    gpio_initstruct.Mode =GPIO_MODE_OUTPUT_PP ;     //推挽输出
    gpio_initstruct.Pin = GPIO_PIN_7;               //引脚7
    gpio_initstruct.Pull = GPIO_PULLUP;             //上拉
    gpio_initstruct.Speed = GPIO_SPEED_FREQ_HIGH;   //高速

    HAL_GPIO_Init(GPIOB,&gpio_initstruct);

    alarm_off();
}
//打开继电器函数
void alarm_on(void)
{
    HAL_GPIO_WritePin(GPIOB,GPIO_PIN_7,GPIO_PIN_RESET);     //拉低PB7引脚打开继电器
}
//关闭继电器函数
void alarm_off(void)
{
    HAL_GPIO_WritePin(GPIOB,GPIO_PIN_7,GPIO_PIN_SET);       //拉高PB7引脚关闭继电器
}

uint8_t alarm_status_get(void)
{
    return (uint8_t)HAL_GPIO_ReadPin(GPIOB,GPIO_PIN_7);
}

这个代码是关于继电器的代码，其中uint8_t alarm_status_get(void)函数是用来检测继电器的状态的

exti.c

c 复制代码

#include "exti.h"
#include "sys.h"
#include "delay.h"
#include "led.h"

uint8_t buttonA_flag = FALSE;               //检测A按键标志位
uint8_t buttonB_flag = FALSE;               //检测B按键标志位
uint8_t vibrate_flag = FALSE;               //检测到震动标志位

void exti_init(void)
{
    __HAL_RCC_GPIOA_CLK_ENABLE();
    __HAL_RCC_GPIOB_CLK_ENABLE();

    GPIO_InitTypeDef gpio_initstruct;
    //初始化GPIOA_12函数
    gpio_initstruct.Mode =GPIO_MODE_IT_RISING;      //上升沿触发
    gpio_initstruct.Pin =GPIO_PIN_12;               //按键B对应的引脚
    gpio_initstruct.Pull =GPIO_PULLDOWN;            //下拉
    gpio_initstruct.Speed =GPIO_SPEED_FREQ_HIGH;
    HAL_GPIO_Init(GPIOA,&gpio_initstruct);

    HAL_NVIC_SetPriority(EXTI15_10_IRQn,2,0);       //设置EXTI15_10中断的优先级
    HAL_NVIC_EnableIRQ(EXTI15_10_IRQn);             //使能中断
    //初始化GPIOB_5函数
    gpio_initstruct.Mode =GPIO_MODE_IT_RISING;      //上升沿触发
    gpio_initstruct.Pin =GPIO_PIN_5;                //按键A对应的引脚
    gpio_initstruct.Pull =GPIO_PULLDOWN;            //下拉
    gpio_initstruct.Speed =GPIO_SPEED_FREQ_HIGH;
    HAL_GPIO_Init(GPIOB,&gpio_initstruct);

    HAL_NVIC_SetPriority(EXTI9_5_IRQn,2,0);         //设置EXTI9_5中断优先级
    HAL_NVIC_EnableIRQ(EXTI9_5_IRQn);               //使能中断
    //初始化GPIOA_4
    gpio_initstruct.Mode = GPIO_MODE_IT_FALLING;    //下降沿触发
    gpio_initstruct.Pin = GPIO_PIN_4;               //震动传感器对应的引脚
    gpio_initstruct.Pull = GPIO_PULLUP;             //上拉
    gpio_initstruct.Speed = GPIO_SPEED_FREQ_HIGH;

    HAL_NVIC_SetPriority(EXTI4_IRQn,2,0);           //设置EXTI4中断线的优先级
    HAL_NVIC_EnableIRQ(EXTI4_IRQn);                 //使能中断
    HAL_GPIO_Init(GPIOA,&gpio_initstruct);



}

void EXTI4_IRQHandler(void)
{
    HAL_GPIO_EXTI_IRQHandler(GPIO_PIN_4);
}

void EXTI15_10_IRQHandler(void)
{
    HAL_GPIO_EXTI_IRQHandler(GPIO_PIN_12);
}

void EXTI9_5_IRQHandler(void)
{
    HAL_GPIO_EXTI_IRQHandler(GPIO_PIN_5);
}
//回调函数
void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin)
{
    if(GPIO_Pin == GPIO_PIN_12)                                     //检测按下B按键
    {
        if(HAL_GPIO_ReadPin(GPIOA,GPIO_PIN_12) == GPIO_PIN_SET)
        {
            buttonB_flag = TRUE;
        }
    }
    else if(GPIO_Pin == GPIO_PIN_5)                                 //检测按下A按键
    {
        if(HAL_GPIO_ReadPin(GPIOB,GPIO_PIN_5) == GPIO_PIN_SET)
        {
            buttonA_flag = TRUE;
        }
    }
    else if(GPIO_Pin == GPIO_PIN_4)                                 //检测震动传感器
    {
        if(HAL_GPIO_ReadPin(GPIOA,GPIO_PIN_4) == GPIO_PIN_RESET)
        {
            vibrate_flag = TRUE;
        }
    }
}

uint8_t buttonA_flag_get(void)
{
    uint8_t temp = buttonA_flag;
    buttonA_flag = FALSE;
    return temp;
}

void buttonA_flag_set(uint8_t value)
{
    buttonA_flag = value;
}

uint8_t buttonB_flag_get(void)
{
    uint8_t temp = buttonB_flag;
    buttonB_flag = FALSE;
    return temp;
}

void buttonB_flag_set(uint8_t value)
{
    buttonB_flag = value;
}

uint8_t vibrate_flag_get (void)
{
    uint8_t temp = vibrate_flag;
    vibrate_flag = FALSE;
    return temp;
}

void vibrate_flag_set (uint8_t value)
{
    vibrate_flag = value;
}

这个代码是中断的代码，里面有两个按键和震动传感器的中断。

main.c

c 复制代码

#include "sys.h"
#include "delay.h"
#include "led.h"
#include "exti.h"
#include "alarm.h"

int main(void)
{
    HAL_Init();                         /* 初始化HAL库 */
    stm32_clock_init(RCC_PLL_MUL9); /* 设置时钟, 72Mhz */
    led_init();
    exti_init();
    alarm_init();

    uint8_t alert_mode = FALSE;

    while(1)
    {
            if(buttonA_flag_get() == TRUE )
            {
                alarm_on();
                delay_ms(2000);
                alarm_off();
                alert_mode = TRUE;
            }
            if(buttonB_flag_get() == TRUE)
            {
                if(alarm_status_get() == ALARM_STATUS_ON)
                {
                    alarm_off();
                }
                else
                {
                    alarm_on();
                    delay_ms(1000);
                    alarm_off();
                }
                alert_mode = FALSE;
            }

            if(alert_mode == TRUE)
            {
                if(vibrate_flag_get() == TRUE)
                {
                    alarm_on();
                }
            }
            else
            {
                vibrate_flag_set(FALSE);
            }

    }
}

这个代码就是根据流程图的逻辑写的代码。

这里面有两个细节

1.就是vibrate_flag_set(FALSE);这行代码，当我们退出警戒模式后，要将震动的标志位一直处于FALSE状态。

2.就是 if(alarm_status_get() == ALARM_STATUS_ON)

{

alarm_off();

}

else

{

alarm_on();

delay_ms(1000);

alarm_off();

}

这段代码，当处于警戒模式并且报警时，按下退出警戒模式的按钮就可以直接退出警戒模式，不用再响一秒。
