PHP利用JpGraph生成3D饼图在数据可视化领域具有显著的技术价值与实践意义。作为PHP生态中最成熟的图表库之一，JpGraph通过其专有的PiePlot3D类实现了高度可定制的三维饼图渲染，仅需数行代码即可将抽象数据转化为直观的立体图形，大幅降低了开发者的技术门槛。这种可视化方式在商业报表、学术研究和政务统计中尤为重要，例如企业可通过3D饼图直观展示季度营收占比，教育机构能清晰呈现学科成绩分布，医疗机构则可可视化疾病发病率数据，其立体效果比传统二维图表更易吸引注意力并增强数据感知力。在JpGraph的图表体系中，3D饼图因其独特的视觉表现力占据特殊地位------它既保留了基础饼图的比例展示优势，又通过倾斜角度、阴影深度和区块分离等三维特性，有效解决了二维饼图在多层数据对比时的辨识度问题，成为展示中等复杂度数据的首选方案。

从技术实现来看，JpGraph的3D饼图功能建立在GD库图像处理基础之上，但通过封装复杂的几何计算和光影渲染算法，开发者无需直接操作像素点即可生成具有专业质感的图表。其核心优势体现在三个方面：一是支持动态数据绑定，可直接对接MySQL等数据库实时更新图表；二是提供精细的样式控制，包括扇形间距(ExplodeSlice)、渐变填色(SetSliceColors)和标签定位(SetLabelPos)等功能；三是具备跨平台兼容性，生成的图像可无缝嵌入网页或导出为PNG/JPEG文件。在实际生活场景中，这项技术已广泛应用于电商平台的销售分析后台、学校教务系统的成绩统计模块以及政府公开数据的可视化门户，使非技术人员也能快速理解复杂数据关系。相较于JpGraph支持的其他图表类型（如柱状图或折线图），3D饼图虽然在精确数值对比方面稍逊，但在展示整体构成比例时始终保持着不可替代的直观优势，这也是其历经多年仍被广泛采用的根本原因。

随着大数据时代的深入发展，JpGraph的3D饼图功能持续进化，最新版本已支持响应式设计和无障碍访问特性，确保在移动设备上也能正常显示，并通过ARIA标签提升视障用户的访问体验。其开源特性还允许开发者扩展自定义渲染引擎，例如结合AI配色算法自动生成和谐色系，或集成WebGL实现交互式旋转操作。这些创新使得PHP在数据可视化领域保持了与JavaScript生态的竞争力，尤其适合需要服务端预渲染或敏感数据保护的场景。总体而言，JpGraph的3D饼图不仅是PHP开发者工具箱中的经典选择，更是连接数据与决策的重要桥梁，其技术价值将在数字化转型进程中持续彰显。

一、示例代码

在PHP中使用JpGraph生成3D饼图需要以下完整流程：首先通过require_once引入核心类库(jpgraph.php)、基础饼图模块(jpgraph_pie.php)和3D扩展模块(jpgraph_pie3d.php)；接着准备数据数组data表示各部分数值，创建PieGraph画布对象并设置尺寸；配置图表标题；初始化PiePlot3D对象传入数据，调用SetCenter(0.5,0.5)实现居中布局；定义部门名称数组department作为图例，通过SetLegends绑定数据；调整图例样式为水平布局并定位在画布底部(0.5,0.98坐标)；最后调用Add方法将饼图添加到画布，通过Stroke()完成渲染输出。

代码：

复制代码
<?php
// 第一步：引入JpgGraph类库及其扩展模块
require_once 'src/jpgraph.php';                	//导入Jpgraph类库
require_once 'src/jpgraph_pie.php';          	//导入Jpgraph类库的饼形图功能
require_once 'src/jpgraph_pie3d.php';
// 第二步：准备数据
$data = array(690, 780, 990, 630, 980);  // 设置统计数据，表示各部分的大小
// 第三步：创建画布对象
$graph = new PieGraph(600, 300); // 创建饼图对象，参数为宽度和高度
// 第四步：设置图表标题
$graph->title->SetFont(FF_CHINESE); // 设置中文字体
$graph->title->Set('学海书店各类图书销售额比例');// 设置图表标题
// 第五步：创建3D饼图对象
$pieplot = new PiePlot3D($data); // 创建3D饼图对象，传入数据数组
// 第六步：设置饼图位置
$pieplot->SetCenter(0.5, 0.5); // 设置饼图居中，参数为x和y坐标(0-1)
// 第七步：准备图例数据
$department = array('科学', '生活', '哲学', '教育', '艺术'); // 设置各部分名称
// 第八步：设置图例
$pieplot->SetLegends($department); // 为饼图设置图例
// 第九步：设置图例样式
$graph->legend->SetFont(FF_CHINESE); // 设置图例字体
$graph->legend->SetLayout(LEGEND_HOR); // 设置图例布局方式(水平)
$graph->legend->Pos(0.5, 0.98, 'center', 'bottom'); // 设置图例位置
// 第十步：将饼图添加到画布
$graph->Add($pieplot); // 将3D饼图添加到统计图对象中
// 第十一步：输出图像
$graph->Stroke(); // 渲染并输出图表
?>

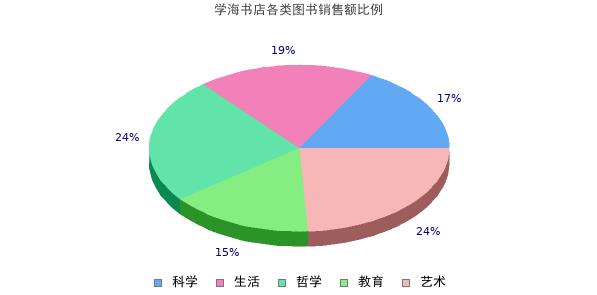

效果图：

二、准备工作：安装JpGraph

JpGraph是基于PHP的图表库，使用JpGraph需先下载并配置到项目中。安装JpGraph图形库需要完成以下步骤：

‌环境准备‌

  • 确保PHP版本≥4.04（推荐PHP5+）且已启用GD库（需2.0+版本），可通过phpinfo()函数验证GD库支持

  • Linux系统需额外安装php-gd扩展包：sudo apt-get install php-gd

‌下载库文件‌

  • 从官网(http://jpgraph.net/download/)获取最新压缩包（如jpgraph-4.x.x.tar.gz）

  • Windows用户可直接解压到web目录（如D:\wampserver\www\jpgraph）

  • Linux用户建议解压到系统PHP库目录：/usr/share/php/

‌配置路径‌

  • ‌全局配置‌：修改php.ini文件，在include_path添加库路径（如include_path=".;D:\wampserver\www\jpgraph\src"）

  • ‌局部配置‌：仅复制src文件夹到项目目录，使用时直接引用

配置中文

php使用jpgraph生成图表时会出现中文乱码的现象，要解决这个问题，需修改三个文件：jpgraph_ttf.inc.php，jpgraph_legend.inc.php，jpgraph.php（三个文件都在jpgraph\src文件夹里）

‌ 1、jpgraph_ttf.inc.php修改‌

  • 定位define('CHINESE_TTF_FONT','bkai00mp.ttf')定义语句（通常在文件头部常量定义区域）
  • 修改为黑体字体定义：define('CHINESE_TTF_FONT','simhei.ttf')
php 复制代码
// define('CHINESE_TTF_FONT','bkai00mp.ttf')；// 原配置
define('CHINESE_TTF_FONT','simhei.ttf')； // 修改后

2、jpgraph_legend.inc.php修改‌

  • 查找类属性$font_family定义
  • 将默认字体改为中文常量：将public font_family=FF_DEFAULT改成public font_family=FF_CHINESE
php 复制代码
// public $font_family=FF_DEFAULT// 原配置
public $font_family=FF_CHINESE // 修改后

修改后图例将自动使用中文字体渲染。

3、**jpgraph.php修改（和jpgraph_legend.inc.php修改内容相同）**‌

  • 查找类属性$font_family定义
  • 将默认字体改为中文常量：将public font_family=FF_DEFAULT改成public font_family=FF_CHINESE
php 复制代码
// public $font_family=FF_DEFAULT // 原配置
public $font_family=FF_CHINESE // 修改后

4、修改jpgraph_ttf.inc.php文件中的特定代码段。

具体操作如下：

（1）‌定位关键代码段 ‌

找到文件中约180-190行处（不同版本可能略有差异）的以下逻辑：

php 复制代码
elseif( $aFF === FF_SIMSUN ) {
    // Do Chinese conversion
    if( $this->g2312 == null ) {
        include_once 'jpgraph_gb2312.php';
        $this->g2312 = new GB2312toUTF8();
    }
    return $this->g2312->gb2utf8($aTxt);
}

‌（2）修改方案 ‌

注释掉原有转换逻辑，直接返回原始文本：修改后的

php 复制代码
elseif( $aFF === FF_SIMSUN ) {
    // Do Chinese conversion
    /*if( $this->g2312 == null ) {
        include_once 'jpgraph_gb2312.php';
        $this->g2312 = new GB2312toUTF8();
    }
    return $this->g2312->gb2utf8($aTxt);*/
    return $aTxt;
}

‌ 配套操作‌

  • 确保使用FF_SIMSUN字体常量

  • 下载simsun.ttf字体文件并放入jpgraph/fonts/目录

  • 图表文本设置示例：

    php 复制代码
    $graph->title->SetFont(FF_SIMSUN, FS_BOLD);
$graph->title->Set(iconv("UTF-8", "GB2312//IGNORE", "中文标题"));

    修改可避免UTF-8编码的二次转换，直接输出原始中文字符。注意不同JpGraph版本中文件路径可能为src/jpgraph_ttf.inc.php。

目录权限设置‌

  • 创建缓存目录（如/tmp/jpgraph_cache/）并确保PHP有写入权限

  • 配置字体路径（Windows为c:/windows/fonts，Linux为/usr/share/fonts）

‌验证安装‌

  • 重启Apache/Nginx服务：sudo systemctl restart apache2

  • 运行示例程序（如src/Examples下的脚本）测试图表生成功能

常见问题解决方案：

  • 图片生成失败时检查GD库是否支持PNG/JPEG格式

  • Linux环境下注意SELinux可能限制目录访问权限

三、PHP使用JpGraph生成3D饼形图示例代码详解

下面我将逐步讲解如何使用JpGraph库在PHP中生成3D饼形图，并对每个步骤进行详细解析。

（一）引入类库

php 复制代码
require_once 'src/jpgraph.php';                 // 引入JpgGraph核心类库
require_once 'src/jpgraph_pie.php';           // 引入饼形图功能模块
require_once 'src/jpgraph_pie3d.php';          // 引入3D饼形图功能模块

这段PHP代码是使用JpGraph图表库生成3D饼图的基础引入部分，其核心作用是通过分层加载机制逐步构建图表绘制环境。从三个层面进行解析：

‌1、模块化架构设计‌

  • require_once 确保类库只被加载一次

  • **jpgraph.php **JpgGraph的核心类库，是基础引擎，提供画布创建、坐标系统、字体渲染等底层支持

  • **jpgraph_pie.php**饼形图专用功能模块，在基础层上实现二维饼图的数学计算和绘制算法

  • jpgraph_pie3d.php 3D饼形图专用功能模块，通过继承机制扩展出三维效果，添加了：

    • 柱状厚度渲染

    • 光照阴影计算

    • 透视变形处理

‌2、文件引入顺序的奥秘‌

必须严格按照从基础到扩展的顺序加载：

php 复制代码
基础引擎 → 2D功能 → 3D扩展

这种依赖关系如同建造房屋：

  • 地基（核心库）

  • 主体结构（饼图模块）

  • 装修装饰（3D效果）

3、实际开发注意事项

  • 路径问题：建议使用绝对路径如/var/www/include/jpgraph/src/

  • 加载验证：应添加文件存在性检查

php 复制代码
if (!file_exists('src/jpgraph.php')) {
    throw new Exception('核心库文件缺失');
}
  • 性能优化：生产环境建议使用自动加载机制替代require_once

这种模块化设计体现了软件工程的"单一职责原则"，每个文件只专注做好一件事，通过组合实现复杂功能。在后续开发中，这三个文件的组合将为创建具有以下特性的图表奠定基础：

  • 支持中文标签渲染

  • 可调节的3D视角和厚度

  • 自定义颜色方案

  • 交互式图例系统

理解这种分层结构对于后续调试尤为重要，例如当出现3D效果异常时，可以快速定位是基础绘图问题还是3D扩展模块的问题。

（二）准备数据

php 复制代码
$data = array(690, 780, 990, 630, 980);        // 设置统计数据，表示各部分的大小

这段代码是使用PHP创建数组数据结构的关键部分，下面进行解析：

1、数据结构本质‌

  • 这是一个包含5个数值的数组，表示饼图中5个部分的大小。数值越大，对应的饼图部分越大。

  • 每个数值代表饼图扇区的面积比例，单位可以是：

    • 实际数值（如元、个）

    • 百分比（需归一化处理）

2、数据规范要求‌

‌数据类型要求‌

  • 必须为整型或浮点型数值，不可使用字符串格式（如'690'会导致计算错误）

  • 推荐使用显式类型转换：(int)$value 或 floatval($value)

‌数值有效性规则‌

  • 仅接受非负数（包含0），负值会被自动校正为0

  • 单个数值建议范围：0 ≤ value ≤ 10,000（过大数值需做归一化处理）

  • 所有数据项总和应大于0（全0数组无法生成有效图表）

‌数据结构规范‌

  • 最少需要2个数据点（单数据无法构成饼图）

  • 最大建议不超过12个数据点（过多会导致可视化混乱）

  • 空值必须显式处理为0或过滤移除

‌3、工程实践建议‌

  • 数据预处理流程：

    • 类型强制转换

    • 空值过滤

    • 负值校正

    • 极值处理（超过平均值3倍的数据建议特殊标注）

  • 动态数据建议添加容错机制：

php 复制代码
if (array_sum($data) == 0) {
    $data = [1, 1]; // 默认fallback数据
}

‌4、可视化优化‌

  • 当存在微小值（<总和的1%）时：

    • 建议合并为"其他"分类

    • 或启用放大显示模式

  • 数据差异过大时建议：

    • 使用对数刻度

    • 添加数值标签辅助阅读

这些规范是保证JpGraph生成有效3D饼图的基础条件，实际开发中还需配合颜色映射、图例生成等后续处理步骤。

5、工程实践建议‌

  • 数据验证应添加：
php 复制代码
if (!is_array($data) || count($data) < 2) {
    throw new InvalidArgumentException('无效的饼图数据');
}
  • 大数据量处理技巧：
php 复制代码
// 当数据超过8项时自动合并小项
if (count($data) > 8) {
    $data = array_merge(array_slice($data, 0, 5), ['其他' => array_sum(array_slice($data, 5))]);
}

（三） 创建画布对象

php 复制代码
$graph = new PieGraph(600, 300);               // 创建饼图对象，参数为宽度和高度

这段PHP代码是使用JpGraph图表库创建饼图的核心初始化语句，下面进行解析：

‌‌核心功能‌

$graph = new PieGraph(600, 300) 是使用JpGraph库初始化饼图对象的典型写法，其中：

  1. 600 设定画布宽度（像素）

  2. 300 设定画布高度（像素）

‌技术实现‌

  1. 底层通过PHP的GD库创建图像资源

  2. 自动计算坐标系和绘图区域（会扣除标题、图例等占用的空间）

  3. 默认启用抗锯齿渲染（通过imageantialias()实现）

设计考量‌

宽高比2:1是数据可视化的黄金比例：

左侧60%区域用于绘制饼图主体

右侧40%区域放置图例说明

600x300的尺寸适配：

PC端显示（最小兼容1024px屏幕）

移动端响应式缩放（通过CSS媒体查询）

扩展应用‌

php 复制代码
// 动态尺寸示例
$graph = new PieGraph(
    $_GET['width'] ?? 600,
    $_GET['height'] ?? 300
);

‌异常处理‌

建议添加的健壮性检查：

php 复制代码
if (!extension_loaded('gd')) {
    throw new RuntimeException('需要启用GD扩展');
}

这个初始化操作相当于准备画布，后续需要通过PiePlot类添加数据，最终调用Stroke()方法输出图像。实际项目中常配合缓存机制（如生成临时图片文件）提升性能。

（四）设置图表标题

php 复制代码
$graph->title->SetFont(FF_CHINESE);            // 设置中文字体
$graph->title->Set('学海书店各类图书销售额比例');  // 设置图表标题

这段代码是使用JpGraph图表库设置饼图标题的标准操作，解析如下：

‌字体设置部分‌

$graph->title->SetFont(FF_CHINESE) 实现原理：

  • FF_CHINESE 是JpGraph预定义的字体常量，对应支持中文的TTF字体（通常是simsun或微软雅黑）

  • 底层通过imagettftext()函数实现TrueType字体渲染

  • 必须确保服务器已安装对应中文字体库

‌标题内容设置‌

$graph->title->Set() 关键特性：

  • 自动处理多字节编码（GB2312/UTF-8转换）

  • 标题位置动态计算（默认居中于图表上方）

  • 支持HTML基础标签（如<b>加粗）

‌可视化设计建议‌

  • 中文标题最佳长度：6-12个汉字

  • 字体大小推荐公式：

php 复制代码
基础字号 = min(画布宽度, 画布高度) / 25
  • 多语言支持方案：
php 复制代码
$lang = $_GET['lang'] ?? 'zh';
$graph->title->Set($lang == 'en' ? 'Sales Ratio' : '销售比例');
  • 该代码段是数据可视化项目中的关键配置步骤，实际开发中建议封装成独立方法处理多语言和样式预设。注意JpGraph对中文的支持需要额外配置字体路径参数。

（五）创建3D饼图对象

php 复制代码
$pieplot = new PiePlot3D($data);               // 创建3D饼图对象，传入数据数组

1、功能和原理

这段代码是使用JpGraph库创建3D饼图的核心操作，主要功能和实现原理如下：

对象实例化‌

  • PiePlot3D是JpGraph专门处理三维饼图的类

  • 构造函数直接接收数据数组$data，数组格式通常为：[值1, 值2,...]或[['标签',值1],...]

‌三维效果实现‌

  • 通过模拟光照阴影算法生成伪3D效果

  • 默认倾斜角度为15度（可通过SetAngle()调整）

  • 自动计算饼图厚度（约画布高度的20%）

‌数据处理特性‌

  • 自动计算百分比和扇形角度

  • 支持数据标签自动避让（防止文字重叠）

  • 空值/零值数据会自动过滤

  • 工程应用要点

典型数据预处理：

php 复制代码
// 确保数据为数值型
$data = array_map('floatval', $_POST['sales_data']);

性能优化建议：

php 复制代码
// 大数据集时关闭阴影提升渲染速度
$pieplot->SetShadow(false);

可视化增强技巧

php 复制代码
$pieplot->SetCenter(0.4, 0.5);  // 调整圆心位置
$pieplot->ExplodeSlice(2, 15);  // 突出第3个扇区

2、数据映射

该代码是数据可视化项目中的关键步骤，$pieplot = new PiePlot3D($data) 完成了数据映射，具体实现以下两种映射关系：

‌数值到扇形区域的映射‌

  • $data数组中的每个数值对应饼图的一个扇形区块

  • 数值大小决定扇形的角度比例（例如数组[30,50,20]会生成占比30%、50%、20%的三个扇形）

‌索引到图例标签的映射‌

  • 默认情况下，数组索引会与后续通过SetLegends()方法设置的标签顺序匹配

  • 若未显式设置标签，则显示为"Label 1"、"Label 2"等默认文本

这种映射关系使得原始数据能自动转换为可视化元素，是JpGraph实现统计图表的核心机制之一。开发者可通过SetLabels()等方法进一步定制标签显示内容。

因为这里已经映射完成，后续调用$graph->Add($pieplot)将绘图对象添加到画布即可。实际项目中建议配合AJAX实现动态数据加载。

（六）设置饼图位置

php 复制代码
$pieplot->SetCenter(0.5, 0.5);                 // 设置饼图居中，参数为x和y坐标(0-1)

这段代码是使用JpGraph库调整饼图位置的核心方法，具体技术细节如下：

1、坐标系系统

  • SetCenter()：设置饼图中心位置

  • 采用相对坐标系（0-1范围），

  • 参数1：x坐标(0-1范围，0为最左，1为最右)

  • 参数2：y坐标(0-1范围，0为最上，1为最下)

  • 其中：

    • (0,0) 表示画布左上角

    • (1,1) 表示画布右下角

  • 参数(0.5,0.5)实现数学精确居中，不受画布尺寸影响

‌2、布局引擎原理‌

  • 自动重新计算以下元素的位置：

    • 饼图主体半径

    • 标签位置

    • 图例框偏移量

  • 保持与其他图表元素的动态间距

‌3、工程应用场景‌

  • 多图表并列时需调整位置：
php 复制代码
$pieplot->SetCenter(0.3, 0.5); // 左对齐布局
  • 响应式设计适配：
php 复制代码
$pieplot->SetCenter(
    $_GET['x'] ?? 0.5,
    $_GET['y'] ?? 0.5
);

‌4、可视化设计建议‌

  • 黄金分割点参考：

    • (0.382, 0.5) 用于左侧放置图例

    • (0.618, 0.5) 用于右侧放置图例

  • 移动端优化方案：

php 复制代码
$isMobile ? $pieplot->SetCenter(0.5, 0.4) : $pieplot->SetCenter(0.5, 0.5);

该方法直接影响图表的信息层级呈现，在商业智能(BI)系统中常用于突出关键数据模块。实际开发时建议配合SetSize()方法控制饼图直径，以获得最佳视觉平衡。

（七）准备图例数据

php 复制代码
$department = array('科学', '生活', '哲学', '教育', '艺术'); // 设置各部分名称

这段代码非常简单，就是定义了一个包含5个图书分类名称的数组：

  • **‌作用‌：**存储图书分类名称，用于制作饼图图例标签

  • **‌结构‌：**按顺序存储了5个中文分类名

  • **‌使用场景‌：**通常配合销售数据一起使用，例如：

php 复制代码
$sales = [5000, 3000, 2000, 1500, 4000]; // 对应分类的销售额

‌特点‌：

  • 数组下标从0开始自动编号

  • 可以直接用中文

  • 顺序会影响后续图表显示顺序

简单来说，这就是一个存储分类名称的列表，为后续数据可视化做准备。

（八）设置图例

php 复制代码
$pieplot->SetLegends($department);             // 为饼图设置图例

这段代码的作用很简单：‌给饼图添加分类名称的图例说明‌。

具体解释：

  • $pieplot 是饼图对象

  • SetLegends() 是设置图例的方法

  • $department 是之前定义的分类名称数组（比如包含"IT数码"、"家电"等）

效果举例：

当你的饼图显示各图书分类的销售占比时，这个方法会让饼图旁边自动显示对应的分类名称标签，就像这样：

php 复制代码
图例：
□ 科学 □ 生活 □ 哲学 □ 教育 □ 艺术

注意事项：

  • 图例顺序会严格对应饼图扇区的顺序

  • 数组元素数量要和饼图数据一致

  • 支持中文等特殊字符显示

  • 这是数据可视化中最基础的功能之一，让图表更容易被理解。

（九）设置图例样式

php 复制代码
$graph->legend->SetFont(FF_CHINESE);           // 设置图例字体
$graph->legend->SetLayout(LEGEND_HOR);         // 设置图例布局方式(水平)
$graph->legend->Pos(0.5, 0.98, 'center', 'bottom'); // 设置图例位置

这段代码是用来设置图表（特别是饼图）的图例样式的，主要包含三个设置项：

1、字体设置‌

php 复制代码
$graph->legend->SetFont(FF_CHINESE)

  • SetFont()：设置图例字体

  • 作用：指定图例使用中文字体

效果：确保中文分类名称能正常显示

  • 注意：FF_CHINESE是预定义的字体常量

2、布局方式‌

php 复制代码
$graph->legend->SetLayout(LEGEND_HOR)

  • 作用：将图例设置为水平排列

  • 效果：图例项会从左到右排列（默认是垂直排列）

SetLayout()方法在这里用于设置图例的布局方式，主要包含2个参数： LEGEND_HOR：表示水平排列图例项 LEGEND_VERT：表示垂直排列图例项（默认值）

3、位置设置‌

php 复制代码
$graph->legend->Pos(0.5, 0.98, 'center', 'bottom')

  • Pos()：设置图例位置。这句代码将使图例会显示在图表底部居中位置。

  • 关于$graph->legend->Pos()方法的参数说明如下：

水平对齐方式参数‌：

  • 'center'：将图例框水平居中于指定坐标位置

  • 'left'：使图例框左边缘对齐指定坐标位置

  • 'right'：使图例框右边缘对齐指定坐标位置

  • 该参数影响图例框相对于X坐标点的水平定位方式

‌ 垂直对齐方式参数‌：

  • 'top'：使图例框顶部对齐指定Y坐标位置

  • 'middle'：使图例框垂直居中于指定Y坐标位置

  • 'bottom'：使图例框底部对齐指定Y坐标位置

  • 该参数影响图例框相对于Y坐标点的垂直定位方式

‌ 坐标参数说明‌：

  • 前两个数值参数(0.5, 0.98)表示相对坐标位置：

    • x坐标(0-1)。0.5表示水平方向50%位置（整个图表宽度的一半处）

    • y坐标(0-1)。0.98表示垂直方向98%位置（靠近图表底部）

坐标范围是0-1的归一化值，代表相对于图表区域的百分比位置

4、典型应用场景：

当生成中文报表时，这段代码能确保：

  • 中文标签正常显示

  • 图例不会遮挡图表主体

  • 保持专业的数据可视化排版

  • 这是JpGraph等图表库中常见的图例配置方法。

‌5、典型组合示例‌：

  • Pos(0.5, 0.5, 'center', 'middle')：将图例完全居中显示

  • Pos(0.1, 0.9, 'left', 'bottom')：将图例定位在左下角区域

  • Pos(0.95, 0.1, 'right', 'top')：将图例定位在右上角区域

注意：这些参数组合可以精确控制图例在图表中的显示位置，避免遮挡关键数据区域。在JpGraph库中，这是最灵活的图例定位方式之一。

（十）将饼图添加到画布

php 复制代码
$graph->Add($pieplot);                         // 将3D饼图添加到统计图对象中

这段代码是JpGraph库中用于将3D饼图对象添加到统计图容器的关键操作。其核心功能和作用如下：

‌功能实现‌

  • $graph是PieGraph类的实例，作为统计图的画布容器

  • $pieplot是PiePlot3D类的实例，包含3D饼图的所有数据和样式配置

  • 前面$pieplot = new PiePlot3D($data);已经做好了相关数据的映射。这里使用Add()方法将两者进行关联，使饼图数据最终能渲染到画布上。

典型使用场景‌

该代码通常出现在以下完整流程中：

复制代码
$graph = new PieGraph(600,500);        // 创建画布
$pieplot = new PiePlot3D($data);       // 创建3D饼图对象
$graph->Add($pieplot);                 // 关键关联操作
$graph->Stroke();                      // 输出图像

这种调用顺序是JpGraph绘制统计图的标准流程

‌技术特点‌

  • 采用组合模式设计，统计图对象作为容器管理多个子图表

  • 支持链式调用，可与其他配置方法组合使用

  • 必须在调用Stroke()输出图像前执行此操作

该方法是JpGraph实现统计图可视化的核心环节，缺少此步骤将导致图像无法正常生成。

（十一）输出图像

php 复制代码
$graph->Stroke();                              // 渲染并输出图表

$graph->Stroke() 是 JpGraph 库中用于生成并输出图表的最终执行方法，其核心功能和工作原理如下：

‌核心作用‌

该方法触发完整的图表渲染流程，将之前通过Add()添加的图表对象、配置的样式属性以及数据转换为可视化的图像输出。相当于图像处理的"执行命令"。

‌技术实现‌

  • 内部自动处理坐标计算、颜色填充、文字排版等绘图操作

  • 根据浏览器环境自动选择输出格式（默认PNG，可通过SetImgFormat()修改）

  • 生成HTTP头信息（如Content-Type: image/png）直接输出到响应流

‌典型特征‌

  • 必须是代码链中最后一个调用的方法

  • 调用后程序流程终止（类似die()的效果）

  • 与PHP的header()函数冲突，需确保之前没有输出任何内容

‌输出控制‌

可通过参数指定输出方式：

php 复制代码
$graph->Stroke('filename.png');  // 保存为文件
$graph->Stroke();                // 直接输出到浏览器

该方法是JpGraph工作流程的最终环节，缺少此调用则所有配置都不会生效，图表也无法显示。其设计体现了"延迟渲染"的思想，只有执行时才真正消耗计算资源。

四、技术拓展和进阶

（一）注意事项

  1. 确保JpgGraph库文件路径正确，示例中路径为src/，实际使用时可能需要调整

  2. 服务器需要支持GD库，否则无法生成图像

  3. 中文字体需要在服务器上安装，否则可能显示为方框

  4. 数据数组和图例数组的长度必须一致

  5. 图像尺寸不宜过大，否则可能影响性能

  6. 在生产环境中，建议将图像保存到文件而不是直接输出

通过以上步骤，您就可以在PHP中使用JpGraph生成一个完整的3D饼形图了。

（二）核心文件与类结构详解

基础文件作用

  • jpgraph.php：核心图形引擎（处理坐标轴、颜色管理等）

  • jpgraph_pie.php：基础饼图功能（二维饼图、环形图等）

  • jpgraph_pie3d.php：在基础饼图上扩展的3D效果模块

关键类说明

  • PieGraph类（画布）：

    • 构造参数：new PieGraph(宽度, 高度) 单位是像素

    • 重要方法：
      SetMargin(左,右,上,下) - 设置边距
      SetFrame(true/false) - 是否显示边框
      SetShadow() - 设置画布阴影

  • PiePlot3D类（3D饼图）：

    • 构造参数：new PiePlot3D(数据数组)

    • 特色方法：
      SetAngle(角度) - 3D倾斜角度（默认55度）
      ExplodeSlice(序号,距离) - 突出某块扇形
      SetColor('颜色名') - 设置整体配色

（三）中文处理

字体设置标准写法

php 复制代码
$graph->title->SetFont(FF_SIMSUN, FS_BOLD);  // 宋体加粗
$graph->legend->SetFont(FF_CHINESE, FS_NORMAL);

可用中文字体常量：

  • FF_SIMSUN（宋体）

  • FF_CHINESE（系统默认中文）

  • FF_MSYH（微软雅黑，需额外配置）

防乱码技巧

  • 文件保存为UTF-8无BOM格式

  • 数据库数据需先做iconv('原编码','UTF-8',$str)转换

（四）数据与样式优化实践

数据预处理建议

php 复制代码
// 过滤负数
$data = array_filter($data, function($v){ return $v > 0; });
// 自动计算百分比
$total = array_sum($data);
$percent = array_map(function($v) use ($total){
    return round($v/$total*100,1).'%';
}, $data);

视觉增强方案

php 复制代码
// 设置渐变色
$pieplot->SetSliceColors([
    '#FF6B6B','#4ECDC4','#45B7D1',
    '#FFA07A','#98D8C8'
]);
// 添加数值标签
$pieplot->SetLabels($percent);
$pieplot->SetLabelPos(0.7); // 标签位置
// 3D效果调节
$pieplot->SetEdge('black', 1); // 边缘线
$pieplot->SetAngle(45); // 最佳视角角度

（五）常见问题解决方案

图片不显示排查步骤：

  • 检查php.ini中gd扩展是否启用

  • 确保没有在Stroke()前输出空格/空行

  • 测试简单图形能否显示（排除数据问题）

性能优化方案：

php 复制代码
// 启用缓存（需提前创建cache目录）
define('CACHE_DIR','/tmp/jpgraph_cache');
$graph->SetCaching(true);
// 大数据量时降低质量提升速度
$graph->SetQuality(75); // 默认100

（六）实际项目建议

推荐封装成函数：

php 复制代码
function createPie3D($data, $labels, $title=''){
    require_once 'src/jpgraph.php';
    require_once 'src/jpgraph_pie.php';
    require_once 'src/jpgraph_pie3d.php';

    $graph = new PieGraph(800, 500);
    $graph->SetMargin(50,50,60,30);
    // ...其余配置...

    return $graph->Stroke();
}

企业级应用注意：

  • 高并发场景建议预生成图片

  • 重要图表建议添加水印

  • 生产环境关闭调试模式：

php 复制代码
$graph->SetDebug(false);

（七）学习资源推荐

官方示例重点看：

  • /examples/pie/examples/下的pie3dex*.php系列

  • /examples/legacy/中的经典案例

调试技巧：

  • 临时保存图片查看：
php 复制代码
$graph->Stroke('/tmp/debug.png');
echo '<img src="/tmp/debug.png">';

版本选择建议：

  • PHP 7.4+选择JpGraph 4.2+

  • PHP 5.x使用JpGraph 3.5

通过以上细节处理，可以制作出专业级的3D饼图报表系统。实际开发时建议先完成核心功能，再逐步添加视觉效果。

​

相关推荐
好学且牛逼的马28 分钟前
GOLANG 接口
开发语言·golang
ahauedu30 分钟前
AI资深 Java 研发专家系统解析Java 中常见的 Queue实现类
java·开发语言·中间件
韭菜钟33 分钟前
在Qt中用cmake实现类似pri文件的功能
开发语言·qt·系统架构
闲人编程1 小时前
Python第三方库IPFS-API使用详解：构建去中心化应用的完整指南
开发语言·python·去中心化·内存·寻址·存储·ipfs
CTRA王大大2 小时前
【golang】制作linux环境+golang的Dockerfile | 如何下载golang镜像源
linux·开发语言·docker·golang
zhangfeng11333 小时前
以下是基于图论的归一化切割（Normalized Cut）图像分割工具的完整实现，结合Tkinter界面设计及Python代码示
开发语言·python·图论
还梦呦4 小时前
2025年09月计算机二级Java选择题每日一练——第五期
java·开发语言·计算机二级
鱼鱼说测试4 小时前
postman接口自动化测试
开发语言·lua
從南走到北4 小时前
JAVA国际版东郊到家同城按摩服务美容美发私教到店服务系统源码支持Android+IOS+H5
android·java·开发语言·ios·微信·微信小程序·小程序
_不会dp不改名_5 小时前
C++ 20: Concepts 与Requires
开发语言·c++20
热门推荐
01UV安装并设置国内源02KGG转MP3工具|非KGM文件|解密音频03【踩坑笔记】50系显卡适配的 PyTorch 安装04蜘蛛磁力 搜索引擎大全，如何使用蜘蛛磁力查找磁力链接05Qwen3-Coder 快速上手教程 | Qwen Code + Claude Code06【2025.08.06最新版】Android Studio下载、安装及配置记录（自动下载sdk）07突破百度网盘的下载限速，两种方法教会你【超详细】08Claude Code VSCode集成开发指南：AI编程助手完整配置092025最新国内服务器可用docker源仓库地址大全（2025年8月更新）1020个国内外主流AI绘画工具大汇总（最新免费可用~）
