🎨 Android View背景选择:Shape、PNG与SVG的奥秘

为了让您快速了解 Shape Drawable、PNG 和 SVG 这三种常见背景形式的特点,我们先用一个表格概括一下它们的主要特性:

特性 Shape Drawable PNG(位图) SVG(矢量图)
本质 XML 定义的矢量图形 像素矩阵 基于 XML 的矢量图形
缩放效果 ✅ 无损缩放,保真不模糊 ❌ 放大易模糊,缩小可能浪费资源 ✅ 无损缩放,保真不模糊
文件大小 通常极小(文本格式) 较大(取决于分辨率和色彩) 通常较小(复杂路径可能增大)
内存占用 极低(渲染为矢量路径或 GradientDrawable) 较高(与图片像素尺寸直接相关) 较低(解析渲染为路径,与复杂度相关)
性能特点 渲染快(GPU 优化,硬件加速支持) 解码、传输需时间(易引发 GC) 解析和路径绘制需要计算(简单图快,复杂图慢)
功能支持 纯色、渐变、圆角、边框等简单图形 支持任何复杂图像 支持复杂路径、渐变、滤镜等
兼容性 ✅ 所有 Android 版本 ✅ 所有 Android 版本 ⚠️ 原生 VectorDrawable 需 API 21+,低版本需兼容库

接下来,我们深入探讨其背后的原理。

✨ 1 从场景比喻理解本质

想象一下你要装饰一个房间(View)。

  • PNG 图片 就像一张印刷好的海报 。你需要多大尺寸的海报,就得提前印刷好。如果你突然想把小海报贴满一整面墙,它就会模糊不清(像素化) 。而且海报多了,管理和搬运(内存占用和GC)也挺麻烦。
  • Shape Drawable 更像是一个智能机器人画家 和一份详细的绘画指令(XML代码) 。你告诉它:"把这个框的背景涂成渐变的蓝色,角落要圆润,再加个细黑边。"无论墙面(View)大小如何变化,它都能随时根据指令重新绘制出完美的图形,永远不会模糊。
  • SVG 则像是一个更全能、指令更复杂的机器人画家 。它能绘制极其复杂的图案(比如精细的图标、logo)。但在绘制前,它需要先花时间解析和理解那份更复杂的指令,绘制超复杂图案时可能也会稍慢一点。

🔍 2 为何首选 Shape Drawable 而非 PNG?

结合上面的比喻和表格,我们从源码角度看看原因。

2.1 内存与性能优势

  • PNG (BitmapDrawable):
    当你调用 setBackgroundResource(R.drawable.image.png) 时,Android 系统会通过 BitmapFactory.decodeResource() 解码 PNG 文件。这个过程会将像素数据加载到原生堆(Native Heap)Bitmap 对象中(得益于 Bitmap 的 API 26+ 的本地内存分配)。这块内存不仅大,而且回收不受 Java GC 直接控制,容易引发卡顿。Bitmap 对象本身在 Java 堆中只是一个"小把手",但它控制着的原生内存却是"重资产"。
  • Shape Drawable (GradientDrawable):
    当你在 XML 中使用 <shape> 时,系统在解析布局(inflate)时,并不会立即创建一块巨大的像素内存 。相反,它会根据你的 XML 属性(如 solid, gradient, corners, stroke)创建一个 GradientDrawable 对象(是的,<shape> 标签解析后实际上是 GradientDrawable,它是 ShapeDrawable 的子类或增强版)。这个对象只保存了绘制的参数信息(例如颜色、半径、渐变类型),这些参数是几个简单的数值或颜色值,占用内存极小。

2.2 绘制过程与硬件加速

View 的绘制流程中,背景的绘制是通过 drawBackground(Canvas canvas) 方法完成的9。

java 复制代码
// View.java 简化版
private void drawBackground(Canvas canvas) {
    final Drawable background = mBackground;
    // ...
    background.draw(canvas);
}

关键在于 Drawable.draw(Canvas) 方法。

  • BitmapDrawable.draw(Canvas) 它的核心任务是调用 canvas.drawBitmap(Bitmap, null, destRect, mPaint)将一块已有的像素数据(Bitmap)"贴"到画布(Canvas)的指定位置。这个过程涉及像素数据的拷贝和传输。

  • GradientDrawable.draw(Canvas) 它的工作是根据自身保存的绘制参数,现场调用画布的指令来绘制图形

    java 复制代码
    // GradientDrawable.java 简化逻辑
    public void draw(Canvas canvas) {
        // 1. 根据 shape (rectangle, oval, line) 计算一个 Path
        // 2. 如果有渐变,使用 Paint.setShader() 设置 LinearGradient/RadialGradient
        // 3. 如果有圆角,使用 Path.addRoundRect()
        // 4. 最终调用 canvas.drawPath(path, paint) 或 canvas.drawOval() 等
    }

    在现代 Android 设备上,硬件加速 默认开启。canvas.drawPath() 等操作会被转换为 GPU 的绘制指令(OpenGL ES 或 Vulkan)。GPU 极其擅长执行这类简单的、计算型的绘制任务,效率非常高。它避免了大量的内存传输,直接利用 GPU 的并行计算能力光栅化图形,因此通常更快更流畅。

2.3 缩放与保真

这是矢量图形和位图的根本区别。

  • PNG: 缩放 Bitmap 是通过 Bitmap.createScaledBitmap() 实现的,它涉及像素重采样算法(如双线性插值)。放大时,算法只能"猜测"并填充新的像素,必然导致模糊。
  • Shape Drawable: 它的绘制是在 View 的 onDraw 发生时,根据当前 View 的边界(getBounds())实时计算路径并绘制 的8。无论 View 变得多大,canvas.drawRoundRect(rect, radius, radius, paint) 中的 radius 都会根据你设置的 DP 值完美适配当前尺寸,永远保持清晰的边缘

⚖️ 3 Shape Drawable 还是 SVG?

两者都是矢量方案,如何选择?

3.1 Shape Drawable (GradientDrawable)

  • 优势:

    • 极致简单与高效: 对于矩形、圆形、线条等基本形状,以及纯色、线性/径向渐变、边框等效果,它的绘制指令非常简单,解析和绘制速度极快。
    • 原生支持,无依赖: 是 Android 框架核心部分,从最初版本就支持。
    • 在 XML 中内联编写,非常方便。
  • 劣势:

    • 功能有限: 无法绘制任意复杂的路径,比如一个心形、一个动物图标等。

3.2 SVG (VectorDrawable)

  • 优势:

    • 表现力无限: 可以描述任意复杂的图形路径,适合绘制精致的图标、插画。
    • 同样矢量缩放: 和 Shape Drawable 一样,缩放不失真。
    • 文件小: 对于复杂图形,相比提供多套尺寸的 PNG,SVG 文件通常更小。
  • 劣势与源码分析:

    • 解析开销: SVG/VectorDrawable 需要将 XML 中的路径字符串(如 "M10 20 L30 40")解析并创建为 Android 的 Path 对象。这个解析过程比解析 Shape Drawable 的几个简单属性要耗时。虽然系统有缓存,但首次初始化仍有成本。
    • 绘制开销: 复杂的 PathVectorDrawable.draw(Canvas) 中最终也会调用 canvas.drawPath(path, paint)。然而,路径的复杂程度直接影响绘制时间。一个拥有成千上万个点的路径(例如一些复杂的艺术插图)会对 GPU 造成负担,可能导致掉帧。而简单的路径(如一个图标)则几乎无感。
    • 兼容性: 原生 VectorDrawable 在 Android 5.0 (API 21) 及以上才支持。虽然支持库(如 androidx.vectordrawable:vectordrawable)将其向下兼容到低版本4,但这意味着在低版本上你可能使用的是 VectorDrawableCompat,它可能有一些意想不到的行为或性能差异。

📊 4 决策树与最佳实践

  1. 如果是简单的背景、按钮、分割线、阴影效果等 ,毫不犹豫地使用 Shape Drawable。它是为这种场景而生的,性能是最好的。
  2. 如果是复杂的图标、Logo ,使用 SVG/VectorDrawable。为了兼容性,通常通过 Android Studio 将 SVG 文件转换为 VectorDrawable 的 XML 资源,并依赖支持库。
  3. 绝对要避免的是 :用一个 VectorDrawable 去绘制一个本来用 Shape Drawable 寥寥几行代码就能实现的简单矩形背景。这是杀鸡用牛刀,引入了不必要的解析复杂性和微小的性能开销。
  4. 对于非矢量不可的复杂场景 (如从网络下载 SVG 并显示),可以考虑使用第三方库(如 androidsvg),但要做好性能评估和缓存。

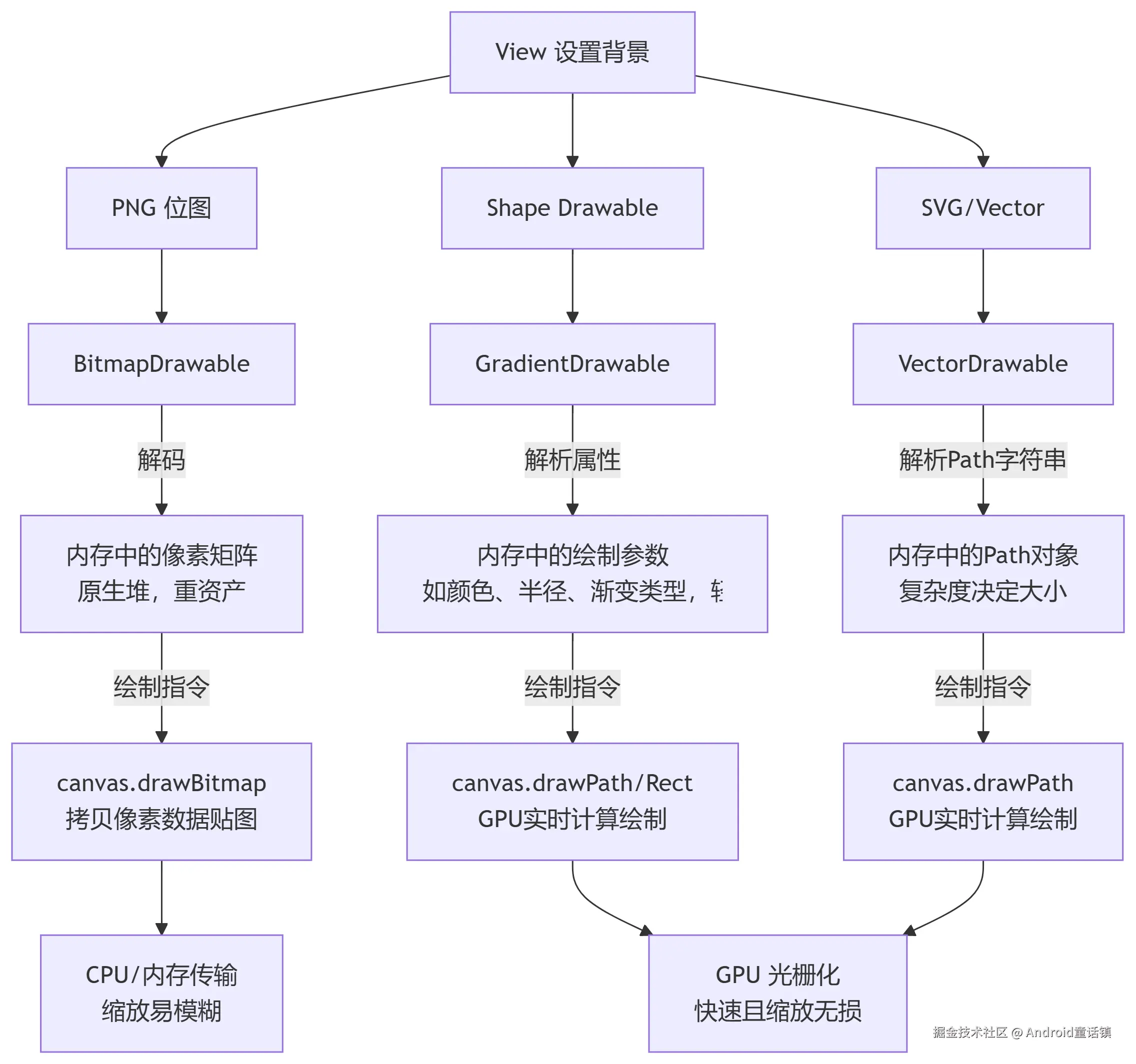

为了更直观地阐述三者的核心区别,我们可以从内存中的存在形式最终的绘制指令来理解:

💎 总结

选择 Shape Drawable、PNG 还是 SVG,就像为不同的任务选择合适的工具:

  • Shape Drawable 是你的瑞士军刀,简单、可靠、高效,应对日常开发中的背景和基本图形需求绰绰有余。
  • PNG印刷好的巨幅海报,适合表现丰富的细节和照片,但缩放不灵活,成本高。
  • SVG (VectorDrawable)高精度的数控绘图仪,能创造出任意复杂的图案,但设置和使用它需要更多成本,不适合简单任务。

理解了它们背后的源码机制------从内存中的存在形式到最终的 Canvas 绘制指令------你就能做出最合理、最性能化的选择。希望这个故事和源码分析能帮你彻底掌握它们的奥妙!
