一、AVL的概念
-
AVL树是最先发明的⾃平衡⼆叉查找树,AVL是⼀颗空树,或者具备下列性质的⼆叉搜索树:它的左右⼦树都是AVL树,且左右⼦树的⾼度差的绝对值不超过1。AVL树是⼀颗⾼度平衡搜索⼆叉树,通过控制⾼度差去控制平衡。
-
AVL树得名于它的发明者G.M.Adelson-Velsky和E.M.Landis是两个前苏联的科学家,他们在1962年的论⽂《An algorithm for the organization of information》中发表了它。
-
AVL树实现这⾥我们引⼊⼀个平衡因⼦(balance factor)的概念,每个结点都有⼀个平衡因⼦,任何结点的平衡因⼦等于右⼦树的⾼度减去左⼦树的⾼度,也就是说任何结点的平衡因⼦等于0/1/-1,AVL树并不是必须要平衡因⼦,但是有了平衡因⼦可以更⽅便我们去进⾏观察和控制树是否平衡,就像⼀个⻛向标⼀样。
-
思考⼀下为什么AVL树是⾼度平衡搜索⼆叉树,要求⾼度差不超过1,⽽不是⾼度差是0呢?0不是更好的平衡吗?画画图分析我们发现,不是不想这样设计,⽽是有些情况是做不到⾼度差是0的。⽐如⼀棵树是2个结点,4个结点等情况下,⾼度差最好就是1,⽆法做到⾼度差是0。
-
AVL树整体结点数量和分布和完全⼆叉树类似,⾼度可以控制在logN ,那么增删查改的效率也可以控制在O(logN) ,相⽐⼆叉搜索树有了本质的提升。
二、AVL树的实现
1、AVL树的结构
cpp
template<class K, class V>
struct AVLTreeNode
{
pair<K, V> _kv;//节点的值
AVLTreeNode<K, V>* _left;
AVLTreeNode<K, V>* _right;
AVLTreeNode<K, V>* _parent;
int _bf;//平衡因子
AVLTreeNode(const pair<K, V>& kv)
:_kv(kv)
,_left(nullptr)
,_right(nullptr)
,_parent(nullptr)
_bf(0)
{}
};
template<class K,class V>
class AVLTree
{
typedef AVLTreeNode<K, V> Node;
public:
//...
private:
Node* _root = nullptr;
};
2、AVL树的插⼊
1)AVL树的插⼊过程
- 插⼊⼀个值按⼆叉搜索树规则进⾏插⼊。
- 新增结点以后,只会影响祖先结点的⾼度,也就是可能会影响部分祖先结点的平衡因⼦,所以更新从新增结点->根结点路径上的平衡因⼦,实际中最坏情况下要更新到根,有些情况更新到中间就可以停⽌了,具体情况我们下⾯再详细分析。
- 更新平衡因⼦过程中没有出现问题,则插⼊结束。
- 更新平衡因⼦过程中出现不平衡,对不平衡⼦树旋转,旋转后本质调平衡的同时,本质降低了⼦树的⾼度,不会再影响上⼀层,所以插⼊结束。

2)平衡因⼦更新
更新原则:
- 平衡因⼦ = 右⼦树⾼度-左⼦树⾼度。
- 只有⼦树⾼度变化才会影响当前结点平衡因⼦。
- 插⼊结点,会增加⾼度,所以新增结点在parent的右⼦树,parent的平衡因⼦++,新增结点在parent的左⼦树,parent平衡因⼦- -。
- parent所在⼦树的⾼度是否变化决定了是否会继续往上更新。
更新停⽌条件:
-
更新后parent的平衡因⼦等于0,说明parent的平衡因⼦变化为-1->0或者1->0,更新前parent⼦树⼀边⾼⼀边低,新增的结点插⼊在低的那边,插⼊后parent所在的⼦树⾼度不变,不会影响parent的⽗亲结点的平衡因⼦,更新结束。
-
更新后parent的平衡因⼦等于1或-1,说明parent的平衡因⼦变化为0->1或者0->-1,更新前parent⼦树两边⼀样⾼,新增的插⼊结点后,parent所在的⼦树⼀边⾼⼀边低,parent所在的⼦树符合平衡要求,但是⾼度增加了1,会影响parent的⽗亲结点的平衡因⼦,所以要继续向上更新。
-
更新后parent的平衡因⼦等于2或-2,说明parent的平衡因⼦变化为1->2或者-1->-2,更新前parent⼦树⼀边⾼⼀边低,新增的插⼊结点在⾼的那边,parent所在的⼦树⾼的那边更⾼了,破坏了平衡,parent所在的⼦树不符合平衡要求,需要旋转处理,旋转的⽬标有两个:1、把parent⼦树旋转平衡。2、降低parent⼦树的⾼度,恢复到插⼊结点以前的⾼度。所以旋转后也不需要继续往上更新,插⼊结束。
-
不断更新,更新到根,根的平衡因⼦是1或-1也停⽌了。
更新到10结点,平衡因⼦为2,10所在的⼦树已经不平衡,需要旋转处理
更新到中间结点,3为根的⼦树⾼度不变,不会影响上⼀层,更新结束
最坏更新到根停⽌
3)AVL树插入的代码实现
cpp
bool insert(const pair<K, V>& kv)
{
if (_root == nullptr)
{
_root = new Node(kv);
return true;
}
//找到要插入的空位
Node* parent = nullptr;
Node* cur = _root;
while (cur)
{
if (cur->_kv.first < kv.first)
{
parent = cur;
cur = cur->_right;
}
else if (cur->_kv.first > kv.first)
{
parent = cur;
cur = cur->_left;
}
else
{
return false;
}
}
//插入到空位
cur = new Node(kv);
//确定插入位置并向下连接
if (parent->_kv.first < kv.first)
{
parent->_right = cur;
}
else
{
parent->_left = cur;
}
//向上连接
cur->_parent = parent;
//控制平衡
while (parent)
{
//插入节点会增加高度
if (cur == parent->_left)
parent->_bf--;
else
parent->_bf++;
if (parent->_bf == 0)
{
break;
}
else if (parent->_bf == 1 || parent->_bf == -1)
{
cur = parent;
parent = parent->_parent;
}
else if (parent->_bf == 2 || parent->_bf == -2)
{
//旋转
break;
}
else
{
assert(false);
}
}
return true;
}
3、旋转
1)旋转的原则
- 保持搜索树的规则。
- 让旋转的树从不满⾜变平衡,其次降低旋转树的⾼度。
旋转总共分为四种,左单旋/右单旋/左右双旋/右左双旋。
2)右单旋
-
下图展⽰的是10为根的树,有a/b/c抽象为三棵⾼度为h的⼦树(h>=0),a/b/c均符合AVL树的要求。10可能是整棵树的根,也可能是⼀个整棵树中局部的⼦树的根。这⾥a/b/c是⾼度为h的⼦树,是⼀种概括抽象表⽰,他代表了所有右单旋的场景,实际右单旋形态有很多种。
-
在a⼦树中插⼊⼀个新结点,导致a⼦树的⾼度从h变成h+1,不断向上更新平衡因⼦,导致10的平衡因⼦从-1变成-2,10为根的树左右⾼度差超过1,违反平衡规则。10为根的树左边太⾼了,需要往右边旋转,控制两棵树的平衡。
-
旋转核⼼步骤: 因为5 < b⼦树的值 < 10,将b变成10的左⼦树,10变成5的右⼦树,5变成这棵树新的根,符合搜索树的规则,控制了平衡,同时这棵的⾼度恢复到了插⼊之前的h+2,符合旋转原则。如果插⼊之前10是整棵树的⼀个局部⼦树,旋转后不会再影响上⼀层,插⼊结束了。

cpp
void RotateR(Node* parent)
{
Node* subL = parent->_left;
Node* subLR = subL->_right;
Node* pParent = parent->_parent;
parent->_left = subLR;
if (subLR)//不能解引用空指针
{
subLR->_parent = parent;
}
subL->_right = parent;
parent->_parent = subL;
//更新根节点
//如果原parent是根节点,不存在父节点
if (pParent == nullptr)
{
_root = subL;
subL->_parent = nullptr;
}
else
{
//原parent在父节点的左边
if (pParent->_left == parent)
{
pParent->_left = subL;
}
else
{
pParent->_right = subL;
}
subL->_parent = pParent;
}
//更新平衡因子
subL->_bf = 0;
parent->_bf = 0;
}
3)左单旋
-
下图展⽰的是10为根的树,有a/b/c抽象为三棵⾼度为h的⼦树(h>=0),a/b/c均符合AVL树的要求。10可能是整棵树的根,也可能是⼀个整棵树中局部的⼦树的根。这⾥a/b/c是⾼度为h的⼦树,是⼀种概括抽象表⽰,他代表了所有左单旋的场景,实际左单旋形态有很多种,具体跟上⾯右旋类似。
-
在a⼦树中插⼊⼀个新结点,导致a⼦树的⾼度从h变成h+1,不断向上更新平衡因⼦,导致10的平衡因⼦从1变成2,10为根的树左右⾼度差超过1,违反平衡规则。10为根的树右边太⾼了,需要往左边旋转,控制两棵树的平衡。
-
旋转核⼼步骤: 因为10 < b⼦树的值 < 15,将b变成10的右⼦树,10变成15的左⼦树,15变成这棵树新的根,符合搜索树的规则,控制了平衡,同时这棵的⾼度恢复到了插⼊之前的h+2,符合旋转原则。如果插⼊之前10是整棵树的⼀个局部⼦树,旋转后不会再影响上⼀层,插⼊结束了。
cpp
void RotateL(Node* parent)
{
Node* subR = parent->_right;
Node* subRL = subR->_left;
Node* pParent = parent->_parent;
parent->_right = subRL;
if (subRL)
subRL->_parent = parent;
subR->_left = parent;
parent->_parent = subR;
if (pParent == nullptr)
{
_root = subR;
subR->_parent = nullptr;
}
else
{
if (pParent->_left == parent)
{
pParent->_left = subR;
}
else
{
pParent->_right = subR;
}
subR->_parent = pParent;
}
//更新平衡因子
subR->_bf = 0;
parent->_bf = 0;
}
4)左右双旋

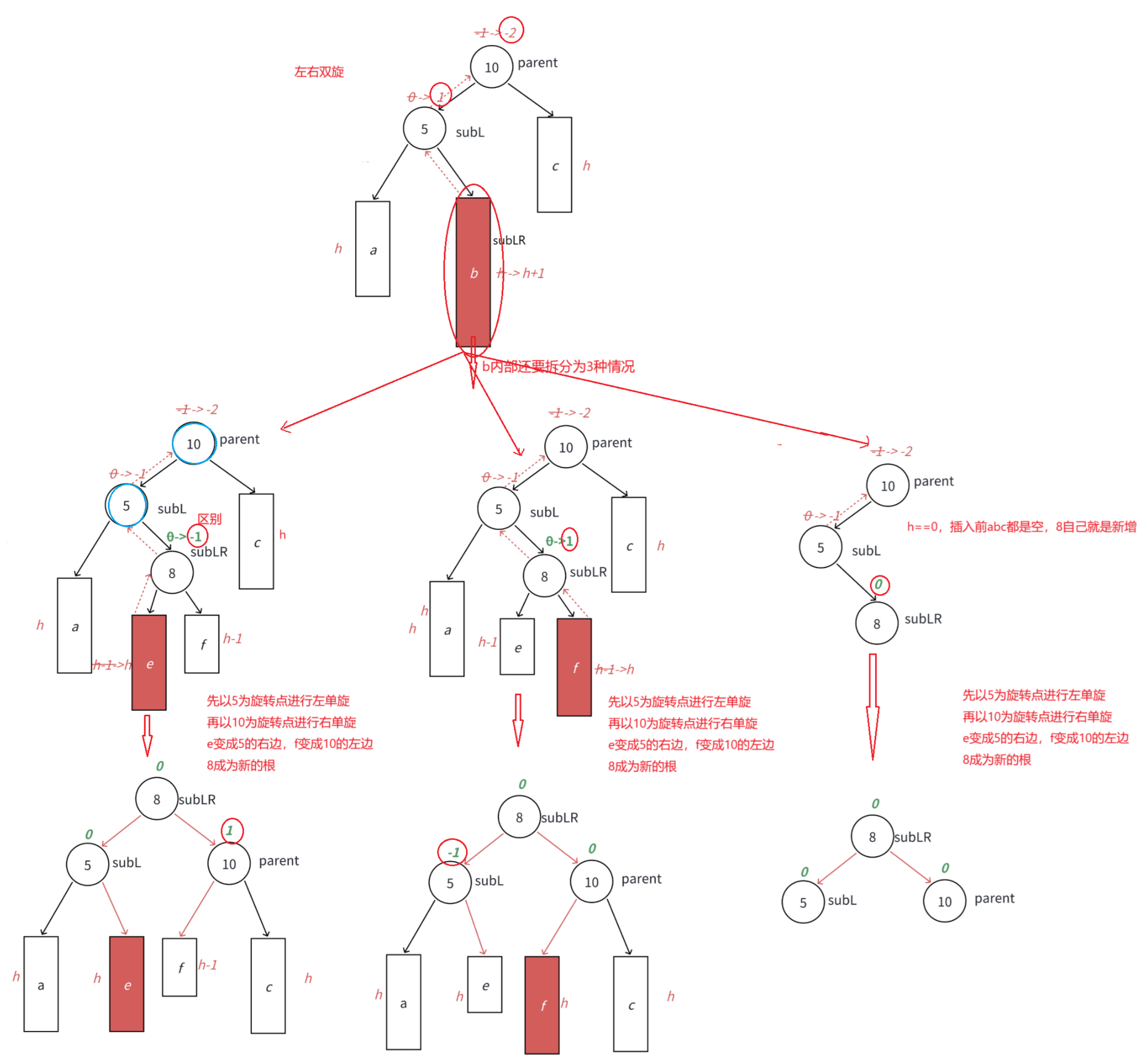

下图中如果在b子树中插入节点,只经过一次旋转是无法达到平衡的效果的,此时就需要进行两次旋转。同时由于在b⼦树中新增结点的位置不同,平衡因⼦更新的细节也不同,通过观察8的平衡因⼦不同,从而分为三种情况:
-
场景1:h>=1时,新增结点插⼊在e⼦树,e⼦树⾼度从h-1并为h并不断更新8->5->10平衡因⼦,引发旋转: 先以5为旋转点进行左单旋,再以10为旋转点进行右单旋,最后e变成5的右边,f变成10的左边。其中8的平衡因⼦为-1,旋转后8和5平衡因⼦为0,10平衡因⼦为1。
-
场景2:h>=1时,新增结点插⼊在f⼦树,f⼦树⾼度从h-1变为h并不断更新8->5->10平衡因⼦,引发旋转:先以5为旋转点进行左单旋,再以10为旋转点进行右单旋,最后e变成5的右边,f变成10的左边。其中8的平衡因⼦为1,旋转后8和10平衡因⼦为0,5平衡因⼦为-1。
-
场景3:h==0时,a/b/c都是空树,b⾃⼰就是⼀个新增结点,不断更新5->10平衡因⼦,引发旋转:先以5为旋转点进行左单旋,再以10为旋转点进行右单旋,最后e变成5的右边,f变成10的左边。其中8的平衡因⼦为0,旋转后8和10和5平衡因⼦均为0。

cpp
void RotateLR(Node* parent)
{
Node* subL = parent->_left;
Node* subLR = subL->_right;
//提前记录subLR的平衡因子
int bf = subLR->_bf;
RotateL(parent->_left);
RotateR(parent);
//更新平衡因子
if (bf == -1)
{
subLR->_bf = 0;
subL->_bf = 0;
parent->_bf = 1;
}
else if (bf == 1)
{
subLR->_bf = 0;
subL->_bf = -1;
parent->_bf = 0;
}
else if (bf == 0)
{
subLR->_bf = 0;
subL->_bf = 0;
parent->_bf = 0;
}
else
{
assert(false);
}
}
5)右左双旋

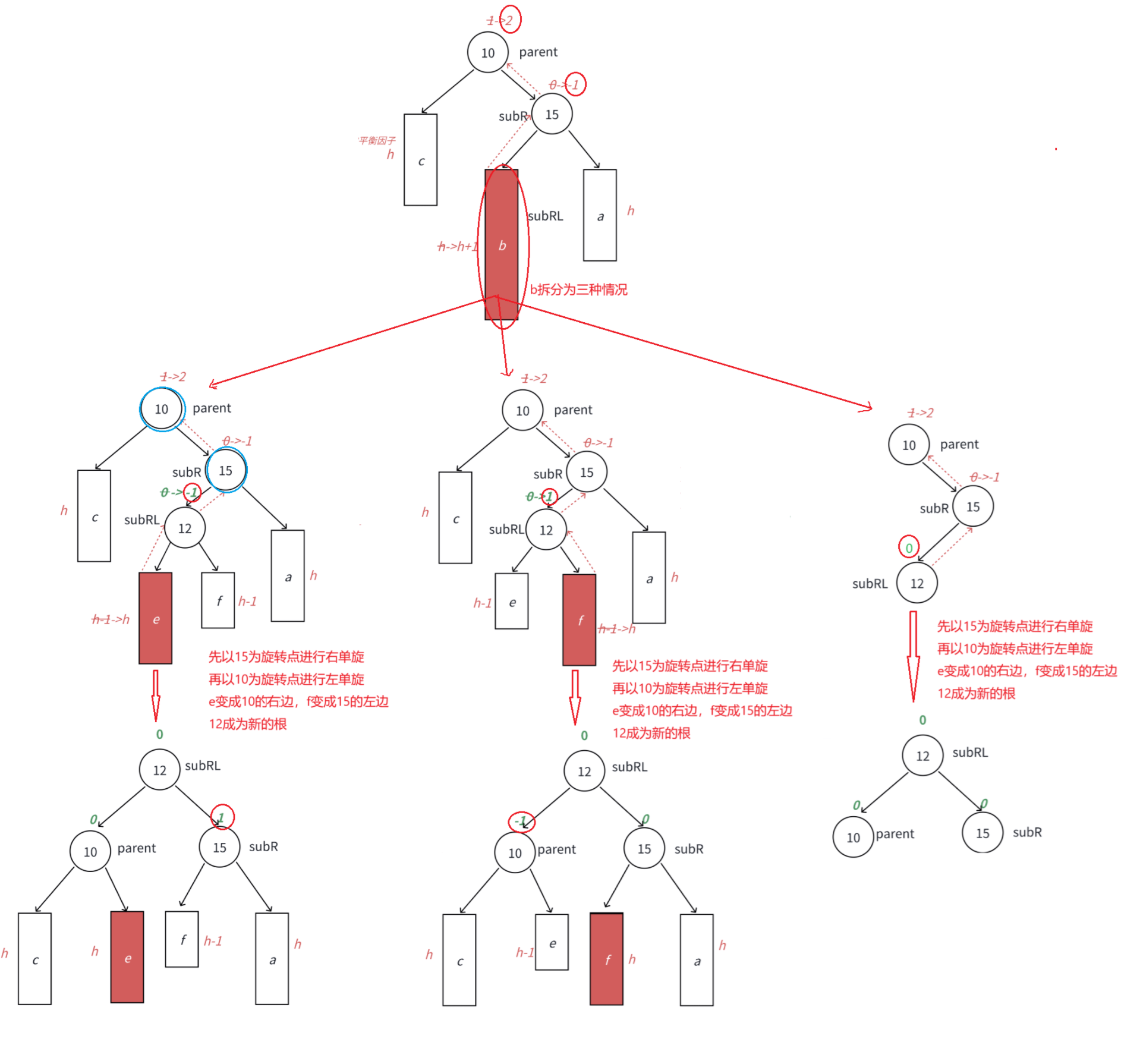

跟左右双旋类似,下图中如果在b子树中插入节点,只经过一次旋转是无法达到平衡的效果的,此时就需要进行两次旋转。同时由于在b⼦树中新增结点的位置不同,平衡因⼦更新的细节也不同,通过观察12的平衡因⼦不同,从而分为三种情况:
-
场景1:h>=1时,新增结点插⼊在e⼦树,e⼦树⾼度从h-1变为h并不断更新12->15->10平衡因⼦,引发旋转: 先以15为旋转点进行右单旋,再以10为旋转点进行左单旋,e变成10的右边,f变成15的左边。其中12的平衡因⼦为-1,旋转后10和12平衡因⼦为0,15平衡因⼦为1。
-
场景2:h>=1时,新增结点插⼊在f⼦树,f⼦树⾼度从h-1变为h并不断更新12->15->10平衡因⼦,引发旋转。其中12的平衡因⼦为1,旋转后15和12平衡因⼦为0,10平衡因⼦为-1。
-
场景3:h==0时,a/b/c都是空树,b⾃⼰就是⼀个新增结点,不断更新15->10平衡因⼦,引发旋转。其中12的平衡因⼦为0,旋转后10和12和15平衡因⼦均为0。

cpp
void RotateRL(Node* parent)
{
Node* subR = parent->_right;
Node* subRL = subR->_left;
int bf = subRL->_bf;
RotateR(parent->_right);
RotateL(parent);
if (bf == -1)
{
subRL->_bf = 0;
subR->_bf = 1;
parent->_bf = 0;
}
else if (bf == 1)
{
subRL->_bf = 0;
subR->_bf = 0;
parent->_bf = -1;
}
else if (bf == 0)
{
subRL->_bf = 0;
subR->_bf = 0;
parent->_bf = 0;
}
else
{
assert(false);
}
}
4、AVL树的查找
按⼆叉搜索树逻辑实现即可,搜索效率为O(logN)。
cpp
Node* Find(const K& key)
{
Node* cur = _root;
while (cur)
{
if (cur->_kv.first < key)
{
cur = cur->_right;
}
else if (cur->_kv.first > key)
{
cur = cur->_left;
}
else
{
return cur;
}
}
return nullptr;
}
5、AVL树的平衡检测
我们实现的AVL树是否合格,我们通过检查左右⼦树⾼度差的的程序进⾏反向验证,同时检查⼀下结点的平衡因⼦更新是否出现了问题。
cpp
int _Height(Node* root)
{
if (root == nullptr)
{
return 0;
}
int leftHeight = _Height(root->_left);
int rightHeight = _Height(root->_right);
return leftHeight > rightHeight ? leftHeight + 1 : rightHeight + 1;
}
bool _IsBalanceTree(Node* root)
{
//空树也是AVL树
if (root == nullptr)
{
return true;
}
//计算pRoot节点的平衡因子:pRoot右左子树的高度差
int leftHeight = _Height(root->_left);
int rightHeight = _Height(root->_right);
int diff = rightHeight - leftHeight;
// 如果计算出的平衡因子与pRoot的平衡因子不相等,
// 或者pRoot平衡因子的绝对值超过2,则一定不是AVL树
if (abs(diff) >= 2)
{
cout << root->_kv.first << "高度差异常" << endl;
return false;
}
if (root->_bf != diff)
{
cout << root->_kv.first << "平衡因子异常" << endl;
return false;
}
// pRoot的左和右如果都是AVL树,则该树一定是AVL树
return _IsBalanceTree(root->_left) && _IsBalanceTree(root->_right);
}
6、AVL树实现的完整代码
1)AVLTree.h
cpp
#include<iostream>
#include<assert.h>
using namespace std;
template<class K, class V>
struct AVLTreeNode
{
pair<K, V> _kv;//节点的值
AVLTreeNode<K, V>* _left;
AVLTreeNode<K, V>* _right;
AVLTreeNode<K, V>* _parent;
int _bf;//平衡因子
AVLTreeNode(const pair<K, V>& kv)
:_kv(kv)
,_left(nullptr)
,_right(nullptr)
,_parent(nullptr)
,_bf(0)
{}
};
template<class K,class V>
class AVLTree
{
typedef AVLTreeNode<K, V> Node;
public:
bool insert(const pair<K, V>& kv)
{
if (_root == nullptr)
{
_root = new Node(kv);
return true;
}
//找到要插入的空位
Node* parent = nullptr;
Node* cur = _root;
while (cur)
{
if (cur->_kv.first < kv.first)
{
parent = cur;
cur = cur->_right;
}
else if (cur->_kv.first > kv.first)
{
parent = cur;
cur = cur->_left;
}
else
{
return false;
}
}
//插入到空位
cur = new Node(kv);
//确定插入位置并向下连接
if (parent->_kv.first < kv.first)
{
parent->_right = cur;
}
else
{
parent->_left = cur;
}
//向上连接
cur->_parent = parent;
//控制平衡
while (parent)
{
//插入节点会增加高度
if (cur == parent->_left)
parent->_bf--;
else
parent->_bf++;
if (parent->_bf == 0)
{
break;
}
else if (parent->_bf == 1 || parent->_bf == -1)
{
cur = parent;
parent = parent->_parent;
}
else if (parent->_bf == 2 || parent->_bf == -2)
{
//旋转
if (parent->_bf == -2 && cur->_bf == -1)
{
RotateR(parent);
}
else if (parent->_bf == 2 && cur->_bf == 1)
{
RotateL(parent);
}
else if (parent->_bf == -2 && cur->_bf == 1)
{
RotateLR(parent);
}
else if (parent->_bf == 2 && cur->_bf == -1)
{
RotateRL(parent);
}
else
{
assert(false);
}
break;
}
else
{
assert(false);
}
}
return true;
}
void RotateR(Node* parent)
{
Node* subL = parent->_left;
Node* subLR = subL->_right;
Node* pParent = parent->_parent;
parent->_left = subLR;
if (subLR)//不能解引用空指针
{
subLR->_parent = parent;
}
subL->_right = parent;
parent->_parent = subL;
//更新根节点
//如果原parent是根节点,不存在父节点
if (pParent == nullptr)
{
_root = subL;
subL->_parent = nullptr;
}
else
{
//原parent在父节点的左边
if (pParent->_left == parent)
{
pParent->_left = subL;
}
else
{
pParent->_right = subL;
}
subL->_parent = pParent;
}
//更新平衡因子
subL->_bf = 0;
parent->_bf = 0;
}
void RotateL(Node* parent)
{
Node* subR = parent->_right;
Node* subRL = subR->_left;
Node* pParent = parent->_parent;
parent->_right = subRL;
if (subRL)
subRL->_parent = parent;
subR->_left = parent;
parent->_parent = subR;
if (pParent == nullptr)
{
_root = subR;
subR->_parent = nullptr;
}
else
{
if (pParent->_left == parent)
{
pParent->_left = subR;
}
else
{
pParent->_right = subR;
}
subR->_parent = pParent;
}
//更新平衡因子
subR->_bf = 0;
parent->_bf = 0;
}
void RotateLR(Node* parent)
{
Node* subL = parent->_left;
Node* subLR = subL->_right;
//提前记录subLR的平衡因子
int bf = subLR->_bf;
RotateL(parent->_left);
RotateR(parent);
//更新平衡因子
if (bf == -1)
{
subLR->_bf = 0;
subL->_bf = 0;
parent->_bf = 1;
}
else if (bf == 1)
{
subLR->_bf = 0;
subL->_bf = -1;
parent->_bf = 0;
}
else if (bf == 0)
{
subLR->_bf = 0;
subL->_bf = 0;
parent->_bf = 0;
}
else
{
assert(false);
}
}
void RotateRL(Node* parent)
{
Node* subR = parent->_right;
Node* subRL = subR->_left;
int bf = subRL->_bf;
RotateR(parent->_right);
RotateL(parent);
if (bf == -1)
{
subRL->_bf = 0;
subR->_bf = 1;
parent->_bf = 0;
}
else if (bf == 1)
{
subRL->_bf = 0;
subR->_bf = 0;
parent->_bf = -1;
}
else if (bf == 0)
{
subRL->_bf = 0;
subR->_bf = 0;
parent->_bf = 0;
}
else
{
assert(false);
}
}
void InOrder()
{
_InOrder(_root);
cout << endl;
}
int Height()
{
return _Height(_root);
}
int Size()
{
return _Size(_root);
}
bool IsBalanceTree()
{
return _IsBalanceTree(_root);
}
Node* Find(const K& key)
{
Node* cur = _root;
while (cur)
{
if (cur->_kv.first < key)
{
cur = cur->_right;
}
else if (cur->_kv.first > key)
{
cur = cur->_left;
}
else
{
return cur;
}
}
return nullptr;
}
private:
void _InOrder(Node* root)
{
if (root == nullptr)
{
return;
}
_InOrder(root->_left);
cout << root->_kv.first << ":" << root->_kv.second << endl;
_InOrder(root->_right);
}
int _Height(Node* root)
{
if (root == nullptr)
{
return 0;
}
int leftHeight = _Height(root->_left);
int rightHeight = _Height(root->_right);
return leftHeight > rightHeight ? leftHeight + 1 : rightHeight + 1;
}
int _Size(Node* root)
{
if (root == nullptr)
{
return 0;
}
return _Size(root->_left) + _Size(root->_right) + 1;
}
bool _IsBalanceTree(Node* root)
{
//空树也是AVL树
if (root == nullptr)
{
return true;
}
//计算pRoot节点的平衡因子:pRoot右左子树的高度差
int leftHeight = _Height(root->_left);
int rightHeight = _Height(root->_right);
int diff = rightHeight - leftHeight;
// 如果计算出的平衡因子与pRoot的平衡因子不相等,
// 或者pRoot平衡因子的绝对值超过2,则一定不是AVL树
if (abs(diff) >= 2)
{
cout << root->_kv.first << "高度差异常" << endl;
return false;
}
if (root->_bf != diff)
{
cout << root->_kv.first << "平衡因子异常" << endl;
return false;
}
// pRoot的左和右如果都是AVL树,则该树一定是AVL树
return _IsBalanceTree(root->_left) && _IsBalanceTree(root->_right);
}
private:
Node* _root = nullptr;
};
2)Test.cpp
在这里测试一下实现的各种方法:
cpp
#include"AVLTree.h"
void TestAVLTree1()
{
AVLTree<int, int> t;
int a[] = { 16, 3, 7, 11, 9, 26, 18, 14, 15 };//常规测试用例
//int a[] = { 4, 2, 6, 1, 3, 5, 15, 7, 16, 14 };//带有双旋场景的测试用例
for (auto e : a)
{
t.insert({ e,e });
}
t.InOrder();
cout << t.IsBalanceTree() << endl;
}
运行结果:
cpp
#include<vector>
#include"AVLTree.h"
void TestAVLTree2()
{
//插入一堆随机值,测试平衡、高度和性能
const int N = 1000000;
vector<int> v;
v.reserve(N);
srand(time(0));
for (size_t i = 0; i < N; i++)
{
v.push_back(rand() + i);
}
//插入
size_t begin1 = clock();
AVLTree<int, int> t;
for (auto e : v)
{
t.insert(make_pair(e, e));
}
size_t end1 = clock();
//查找
size_t begin2 = clock();
//确定的值
//for (auto e : v)
//{
// t.Find(e);
//}
//随机的值
for (size_t i = 0; i < N; i++)
{
t.Find(rand() + i);
}
size_t end2 = clock();
cout << "Insert:" << end1 - begin1 << endl;
cout << "Find:" << end2 - begin2 << endl;
cout << "balance:" << t.IsBalanceTree() << endl;
cout << "Height:" << t.Height() << endl;
cout << "Size:" << t.Size() << endl;
}
运行结果:
