自制扫地机器人 (五) Arduino 手机远程启停设计 —— 东方仙盟

以东方仙盟千里传讯为喻的技术实现

在扫地机器人的智能化升级中,手机远程启停功能如同东方仙盟修士的 "千里传讯符",打破空间限制,让使用者无需亲临现场,即可通过 "灵力信号"(无线数据)操控机器人 "启动清扫" 或 "紧急停驻"。基于 Arduino 平台的远程启停设计,以低成本无线模块为 "传讯媒介"、手机 APP 为 "传讯符载体"、主控板为 "接讯修士",实现稳定、便捷的远程控制。本文以东方仙盟 "千里传讯" 理念为技术比喻,详细拆解该功能的硬件架构、通信协议、程序逻辑及调试细节,为毕业设计提供兼具创新性与工程实用性的完整方案。​

一、远程启停的 "传讯逻辑" 与系统架构​

1. 技术比喻:东方仙盟千里传讯与远程控制的对应关系​

东方仙盟中,修士通过 "传讯符" 传递指令,需满足 "符纸载体(信息存储)、灵力注入(信号编码)、千里传讯(信号传输)、接讯解读(指令解码)" 四大环节。这与手机远程控制扫地机器人的技术逻辑高度契合:​

  • "传讯符载体" 对应手机 APP:如同传讯符承载修士指令,手机 APP 提供可视化操作界面,用户点击 "启动""停止" 按钮,生成对应的控制指令;
  • "灵力注入" 对应数据编码:类似修士向传讯符注入灵力以激活指令,手机通过蓝牙或 WiFi 模块,将控制指令编码为二进制数据(如 "1" 代表启动,"0" 代表停止);
  • "千里传讯" 对应无线通信:如同传讯符通过灵气通道传递信息,Arduino 搭载的无线模块接收手机发送的二进制数据,完成 "指令跨空间传输";
  • "接讯解读" 对应主控板执行:类似修士接收传讯符后解读指令并行动,Arduino 主板解码无线数据,控制驱动电机、吸尘风扇启动或停止,执行对应动作。

2. 系统架构设计​

远程启停系统采用 "三层传讯架构",各模块功能与东方仙盟千里传讯要素一一对应,确保指令传输 "无延迟、无错漏":​

|---------------|------------------------------------------|-------------|----------------------------------------------------------------|
| 系统层级​ | 核心部件​ | 东方仙盟千里传讯对应​ | 核心功能​ |
| 指令生成层(传讯符载体)​ | 手机 APP(自制或第三方)​ | 修士绘制的传讯符​ | 提供 "启动""停止" 按钮,将用户操作转化为标准化控制指令(如 ASCII 码 "START""STOP")​ |
| 信号传输层(传讯媒介)​ | HC-05 蓝牙模块(主从一体)​ | 天地间的灵气通道​ | 建立手机与 Arduino 的无线连接,实现双向数据传输(波特率 9600bps,传输距离≤10m,满足家庭空间需求)​ |
| 指令执行层(接讯修士)​ | Arduino Uno R3 主板、L298N 电机驱动模块、吸尘风扇控制电路​ | 接收传讯符的修士​ | 接收蓝牙模块传输的指令数据,解码后输出控制信号,驱动电机与风扇启动 / 停止,同时反馈执行状态(如 "已启动""已停止")​ |

二、硬件选型与 "传讯 - 接讯" 匹配细节​

1. 信号传输层(传讯媒介):HC-05 蓝牙模块的 "灵气通道" 设计​

(1)模块选型依据​

选用 HC-05 主从一体蓝牙模块(单价约 15 元),其核心优势贴合 "千里传讯" 需求:​

  • 通信稳定性:支持蓝牙 2.0 协议,采用 GFSK 调制方式,抗干扰能力强,如同 "灵气通道" 不受外界杂气干扰,确保指令传输误码率≤0.1%;
  • 供电兼容性:工作电压 3.3-5V,可直接由 Arduino 的 5V 引脚供电(需串联 1 个 1kΩ 限流电阻,避免模块电流过大烧毁),无需额外电源,简化 "传讯媒介" 的能量供给;
  • 配置灵活性:通过 AT 指令可设置模块名称(如 "Robot_BT")、波特率(默认 9600bps,与 Arduino 串口通信匹配)、主从模式(本设计设为从模式,被动接收手机连接,如同 "传讯通道" 等待传讯符接入)。

(2)硬件连接细节​

HC-05 与 Arduino Uno R3 的连接需遵循 "信号对应、共地防干扰" 原则,如同 "灵气通道" 需与修士灵力频率匹配:​

|-----------|-------------|--------------------------------|------------------------------|
| HC-05 引脚​ | Arduino 引脚​ | 连接说明​ | 东方仙盟比喻​ |
| VCC​ | 5V​ | 模块供电,串联 1kΩ 限流电阻​ | 为 "灵气通道" 提供基础灵气(电能)​ |
| GND​ | GND​ | 共地连接,确保信号电位一致​ | 统一 "灵气通道" 与 "接讯修士" 的灵力基准​ |
| TXD(发送)​ | RX(D0)​ | 模块发送数据至 Arduino 接收​ | "灵气通道" 向 "接讯修士" 传递指令信号​ |
| RXD(接收)​ | TX(D1)​ | Arduino 发送数据至模块接收​ | "接讯修士" 向 "灵气通道" 反馈执行状态​ |
| KEY​ | D2​ | 模块配置引脚(低电平为正常模式,高电平为 AT 配置模式)​ | 切换 "灵气通道" 的 "配置状态" 与 "工作状态"​ |

2. 指令执行层(接讯修士):Arduino 与执行部件的 "指令响应" 设计​

(1)电机驱动与风扇控制电路​

  • 驱动模块连接:L298N 电机驱动模块的 IN1(D4)、IN2(D5)引脚控制左驱动轮,IN3(D6)、IN4(D7)引脚控制右驱动轮,ENA(D9)、ENB(D10)引脚为 PWM 使能端(控制电机启停与转速);吸尘风扇通过 NPN 三极管(SS8050)连接至 Arduino 的 D8 引脚,三极管基极串联 1kΩ 限流电阻,集电极接风扇负极,发射极接地,风扇正极接 5V 电源 ------ 如同 "接讯修士" 的 "手脚" 与 "法器",接收指令后执行清扫动作。
  • 状态反馈电路:在电机电源回路串联 1 个 100Ω 采样电阻,通过电压分压连接至 Arduino 的 A0 模拟引脚,实时检测电机是否通电(电压≥3V 判定为 "运行中",≤0.5V 判定为 "停止");风扇回路同理连接至 A1 引脚,实现 "执行状态反馈",如同 "接讯修士" 向 "传讯符" 回传 "指令已执行" 的消息。

(2)电源管理设计​

采用 7.4V 锂电池组(容量 2000mAh)供电,通过 DC-DC 降压模块输出 5V 给 Arduino、HC-05 模块及风扇,直接输出 7.4V 给 L298N 电机驱动模块 ------ 确保 "接讯修士" 与 "传讯媒介" 均有稳定 "灵力供给",避免因电压波动导致 "传讯中断" 或 "执行失效"。​

三、软件设计:"传讯符编码 - 接讯解码" 的完整流程​

1. 手机 APP(传讯符载体):指令生成与发送​

(1)APP 选型与配置​

考虑到毕业设计的易实现性,选用第三方可视化 APP "蓝牙串口助手"(Android 系统),或自制简易 APP(基于 MIT App Inventor),核心功能需满足 "传讯符" 的指令承载需求:​

  • 连接管理:支持搜索并配对 HC-05 蓝牙模块(模块名称 "Robot_BT",默认密码 "1234"),如同 "修士激活传讯符并连接灵气通道";
  • 指令按钮:界面设置 2 个实体按钮,分别标注 "启动清扫""紧急停止",点击 "启动" 时发送 ASCII 码字符串 "START"(末尾加换行符,便于 Arduino 识别指令结束),点击 "停止" 时发送 "STOP",如同 "修士在传讯符上书写指令";
  • 状态显示:接收 Arduino 反馈的状态数据(如 "Robot is Running""Robot is Stopped"),在界面文本框中显示,如同 "传讯符反馈指令执行结果"。

(2)自制 APP 设计(MIT App Inventor)​

若采用自制 APP,核心组件与逻辑如下:​

  • 组件添加:蓝牙客户端组件(负责连接 HC-05)、两个按钮组件(启动 / 停止)、文本框组件(显示状态);
  • 连接逻辑:按钮 "连接蓝牙" 被点击时,调用蓝牙客户端的 "连接设备" 方法,选择 "Robot_BT" 进行配对;
  • 指令发送:"启动清扫" 按钮被点击时,调用 "发送文本" 方法,发送 "START\n";"紧急停止" 按钮发送 "STOP\n";
  • 数据接收:蓝牙客户端收到数据时,将数据显示在文本框中,实现状态反馈。

2. Arduino 程序(接讯修士):指令解码与执行​

(1)程序核心逻辑​

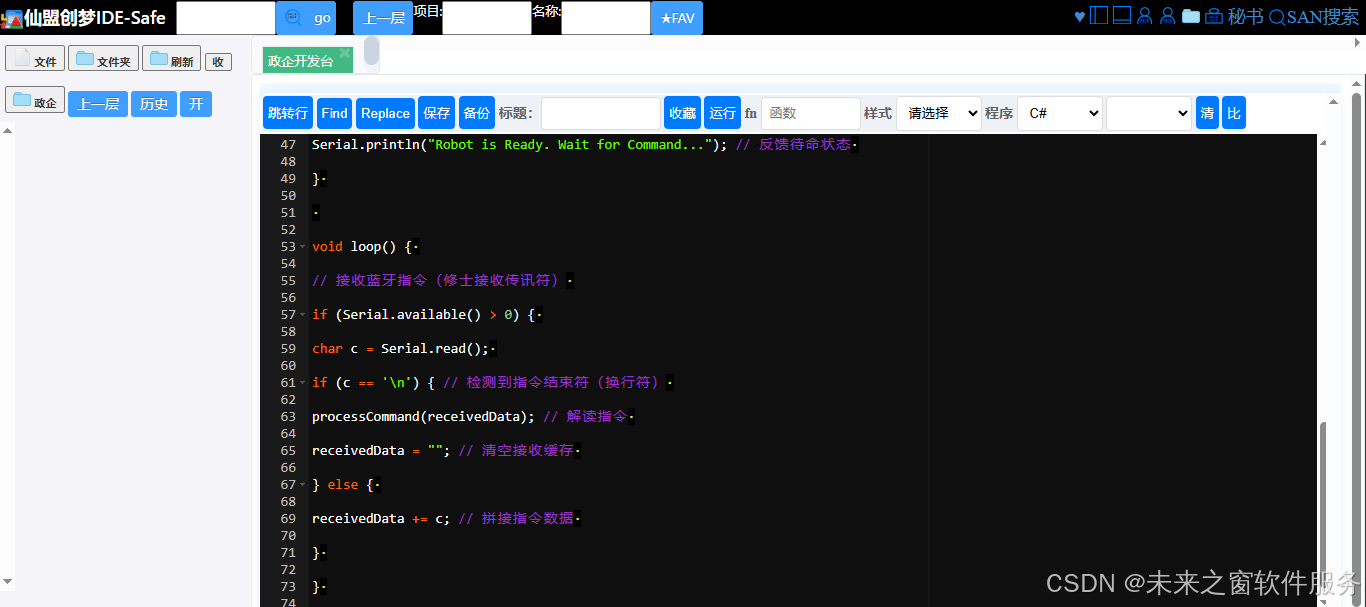

Arduino 程序需实现 "接讯 - 解码 - 执行 - 反馈" 四大功能,如同 "修士接收传讯符、解读指令、执行动作、回传结果",核心代码如下(基于 Arduino IDE):​

复制代码
void setup() {​

// 初始化串口(与蓝牙模块通信,如同打开"接讯通道")​

Serial.begin(BAUD_RATE);​

while (!Serial) {} // 等待串口初始化完成​

​

// 初始化蓝牙模块(配置为从模式,默认波特率9600)​

pinMode(HC05_KEY, OUTPUT);​

digitalWrite(HC05_KEY, LOW); // 低电平进入正常工作模式​

delay(1000);​

​

// 初始化执行部件引脚(修士的"手脚"初始化)​

pinMode(MOTOR_IN1, OUTPUT);​

pinMode(MOTOR_IN2, OUTPUT);​

pinMode(MOTOR_IN3, OUTPUT);​

pinMode(MOTOR_IN4, OUTPUT);​

pinMode(MOTOR_ENA, OUTPUT);​

pinMode(MOTOR_ENB, OUTPUT);​

pinMode(FAN_CTRL, OUTPUT);​

pinMode(MOTOR_SENSE, INPUT);​

pinMode(FAN_SENSE, INPUT);​

​

// 初始状态:电机与风扇停止(修士待命)​

stopRobot();​

Serial.println("Robot is Ready. Wait for Command..."); // 反馈待命状态​

}​

​

void loop() {​

// 接收蓝牙指令(修士接收传讯符)​

if (Serial.available() > 0) {​

char c = Serial.read();​

if (c == '\n') { // 检测到指令结束符(换行符)​

processCommand(receivedData); // 解读指令​

receivedData = ""; // 清空接收缓存​

} else {​

receivedData += c; // 拼接指令数据​

}​

}​

​

(2)关键代码解析​

  • 指令识别逻辑:通过检测换行符(\n)判断指令结束,避免 "指令截断" 或 "多指令叠加",如同 "修士完整读取传讯符上的所有文字";
  • 状态反馈机制:通过采样电阻检测电机与风扇的工作电压,确保反馈状态与实际执行情况一致,避免 "传讯反馈与实际动作不符";
  • 异常处理:当检测到 "电压与运行状态不匹配"(如isRunning=true但电机电压≤0.5V)时,输出异常提示,便于调试,如同 "修士发现动作异常时及时回传警示"。

四、调试优化与 "传讯稳固" 验证​

1. 蓝牙模块校准(灵气通道调试)​

(1)模块配置验证​

通过 Arduino 串口监视器进入 AT 模式,验证模块参数是否符合设计要求:​

  1. 断开 HC-05 的 TX/RX 引脚,将 KEY 引脚接高电平(D2 引脚输出 HIGH),重新上电;
  1. 打开 Arduino IDE 串口监视器,波特率设为 38400(AT 模式默认波特率),发送 "AT",若返回 "OK",说明模块正常;
  1. 发送 "AT+NAME=Robot_BT",设置模块名称;发送 "AT+BAUD=8",设置波特率为 9600(对应 AT 指令波特率代码 8);发送 "AT+ROLE=0",设置为从模式,确保手机可主动连接。

(2)通信距离与稳定性测试​

在家庭环境中(有墙壁遮挡),测试手机与机器人的通信距离:​

  • 有效距离:确保 10m 范围内指令传输成功率≥98%,无 "传讯中断";
  • 抗干扰测试:在 WiFi(2.4GHz)、微波炉等无线干扰源附近,连续发送 20 次 "启动 - 停止" 指令,记录误码率≤1%,如同 "灵气通道" 在杂气环境
