Transformer学习与CNN思考
文章目录
- Transformer学习与CNN思考
- [1 结构](#1 结构)
- [2 Transformer输入](#2 Transformer输入)
-
- [2.1 Embedding（嵌入）](#2.1 Embedding（嵌入）)
- [2.2 位置编码](#2.2 位置编码)
- [2 编码](#2 编码)
-
- [2.1 注意力机制](#2.1 注意力机制)
-
- [2.1.1 注意力机制运行原理](#2.1.1 注意力机制运行原理)
- [2.1.2 注意力函数（注意力汇聚实现方式）](#2.1.2 注意力函数（注意力汇聚实现方式）)
- [2.1.3 注意评分函数](#2.1.3 注意评分函数)
- [2.1.4 例子](#2.1.4 例子)
- [2.1.5 多头注意力](#2.1.5 多头注意力)
- [2.2 Add & Norm](#2.2 Add & Norm)
- [2.3 Feed Forward](#2.3 Feed Forward)
- [2.4 encode block](#2.4 encode block)
- [3 解码](#3 解码)
-
- [3.1 decode block](#3.1 decode block)
- [3.2 第一个Multi-Head Attention](#3.2 第一个Multi-Head Attention)
- [3.2 第二个Multi-Head Attention](#3.2 第二个Multi-Head Attention)
- [4 Transformer输出](#4 Transformer输出)
- [5 CNN vs Transformer](#5 CNN vs Transformer)
- [6 关于CNN思考](#6 关于CNN思考)
- 参考
1 结构

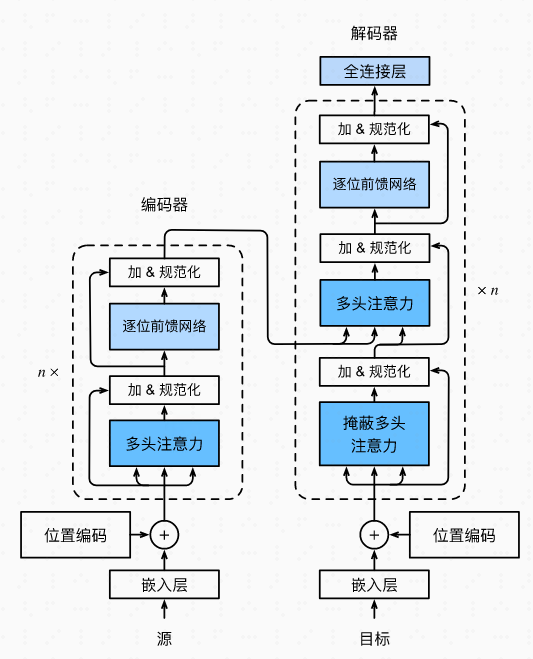

标准的 Transformer 模型主要由两个模块构成： Encoder（左边）：负责理解输入文本，为每个输入构造 对应的语义表示（语义特征）； Decoder（右边）：负责生成输出，使用 Encoder 输出的语义表示结合其他输入来生成目标序列。
纯 Encoder 模型（例如 BERT），又称自编码模型，适用于只需要理解输入语义的任务，例如句子分类、命名实体识别；纯 Decoder 模型（例如 GPT），又称自回归模型，适用于生成式任务，例如文本生成；Encoder-Decoder 模型（例如 BART、T5），又称 Seq2Seq 模型。适用于需要基于输入的生成式任务，例如翻译、摘要。
如何区分这个编码--解码器
| 特征 | 编码器（Encoder） | 解码器（Decoder） |
|---|---|---|
| 自-attention | 有，且通常允许全向上下文关注（如图像中所有位置互相关） | 有，但常使用 因果掩码（causal mask），防止"看未来" |
| Cross-attention | 无 | ✅ 有，用于关注编码器输出的特征 |
| 输入来源 | 原始输入（如图像、文本） | 上一时刻的输出 + 编码器的上下文特征 |
| 层数堆叠 | 多层自-attention 提升特征提取能力 | 多层自-attention + cross-attention，逐步生成输出 |
📌 关键点 ：Cross-attention 是解码器的标志性结构 。如果某模块明确使用 query 去"查询"另一个特征序列（如图像特征图、历史BEV特征），那就是在做解码任务。
Transformer是一种自监督学习。自监督学习（Self-Supervised Learning, SSL ）将无监督学习的框架 与监督学习的目标结合，通过从数据本身自动生成标签（无需人工标注），学习通用的数据表示。
2 Transformer输入
2.1 Embedding（嵌入）
Embedding（嵌入） 是机器学习和深度学习中的核心概念，指将高维、离散或复杂的数据（如文字、图像、类别等）转换为低维、连续的数值向量表示的过程。这种表示能保留原始数据的语义或结构信息，便于计算机处理。
类似序列化数据的过程，像protobuf一样，把数据打包成计算机认识的模样。但Embedding核心价值在于保留语义关系 。例如，在词嵌入中，"猫"和"狗"的向量距离会比"猫"和"汽车"更近。Protobuf等序列化工具的目标是无损还原数据 ，而Embedding是有损转换 ------它更注重保留数据间的潜在关系（如语义相似性），而非精确存储原始信息。
除此，Embedding通常是通过模型动态学习得到的 ，而非静态的编码规则。对于文本输入，Embedding就是用BERT这种，如果是图像输入，可以利用Resnet网络提取特征向量
1. 文本Embedding（如BERT）
- 输入：离散的单词序列（如"深度学习"）
- 处理方式：
- 通过
Transformer网络学习上下文感知的表示 - 输出固定长度的向量（如768维），其中相近语义的文本向量距离更近
- 例如：
"猫"和"喵星人"的向量余弦相似度会很高
- 通过
2. 图像Embedding（如ResNet）
- 输入 ：高维像素矩阵（如
224x224x3的图片） - 处理方式：
- 用
CNN的卷积层逐级提取局部特征（边缘→纹理→物体部件） - 最终通过全局池化得到紧凑向量（如
2048维） - 例如：不同角度的猫图片会映射到向量空间的邻近区域
- 用
2.2 位置编码
对于文本序列
显式地告诉模型每个 token（或像素/点）在序列中的位置 ，使 Transformer 能够建模顺序关系。
p i , 2 j = sin ( i 1000 0 2 j / d ) , p i , 2 j + 1 = cos ( i 1000 0 2 j / d ) . \begin{align*} p_{i,2j} &= \sin\left(\frac{i}{10000^{2j/d}}\right), \\ p_{i,2j+1} &= \cos\left(\frac{i}{10000^{2j/d}}\right). \end{align*} pi,2jpi,2j+1=sin(100002j/di),=cos(100002j/di).
对于图像序列，
CNN不需要显式位置编码，如
- 操作 ：
将CNN输出的特征图（假设为H×W×D）展平为(H×W)×D的序列，每个空间位置（共H×W个）对应一个可学习的嵌入向量（类似BERT的[POS]token）。 - 例子 ：
Vision Transformer（ViT）将图像分块为16×16的patch，每个patch视为一个"词"，并添加可学习的位置编码。
2 编码
2.1 注意力机制
2.1.1 注意力机制运行原理
首先声明几个名词，用来描述人类的注意力行为，自主性提示是人主动意识，而非自主性提示是非主观意识
查询
query：自主性提示键
key：非自主性提示值
value：感官输入

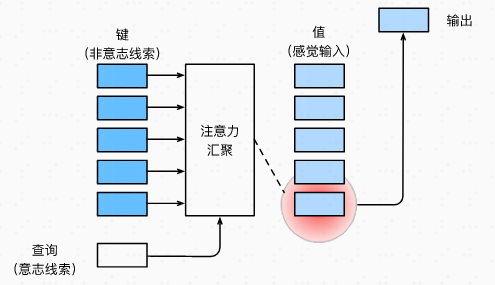

注意力机制的框架 如下图所示，注意力机制通过 注意力汇聚 将 查询query和键key 结合在一起，实现对 值 的选择倾向。注意力汇聚就是用神经网络表征选择倾向这一行为的过程。
2.1.2 注意力函数（注意力汇聚实现方式）

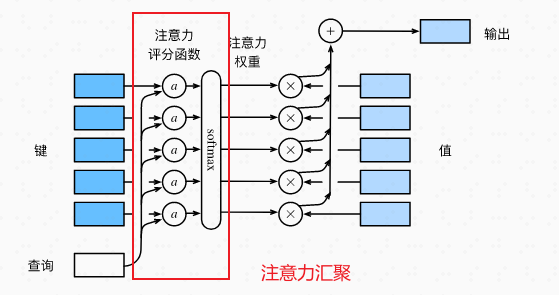

下图展示整个注意力函数过程：
""注意力机制通过 注意力汇聚 将查询query和键key结合在一起，实现对值value的选择倾向。""----这一过程可以用注意力函数表示：
f ( q , ( k 1 , v 1 ) , ... , ( k m , v m ) ) = ∑ i = 1 m α ( q , k i ) v i ∈ R u , f(\mathbf{q}, (\mathbf{k}_1, \mathbf{v}_1), \ldots, (\mathbf{k}_m, \mathbf{v}m)) = \sum{i=1}^{m} \alpha(\mathbf{q}, \mathbf{k}_i) \mathbf{v}_i \in \mathbb{R}^u, f(q,(k1,v1),...,(km,vm))=i=1∑mα(q,ki)vi∈Ru,
注意力函数的本质就是对值value的加权和！注意力汇聚 通过 注意力评分函数 a ( q , k i ) a(q,k_{i}) a(q,ki) + softmax 组成，汇聚query和key，生成对应值value的注意力权重，如图中红色框选部分。权重公式如下：
α ( q , k i ) = softmax ( a ( q , k i ) ) = exp ( a ( q , k i ) ) ∑ j = 1 m exp ( a ( q , k j ) ) ∈ R . \alpha(\mathbf{q}, \mathbf{k}_i) = \text{softmax}(a(\mathbf{q}, \mathbf{k}_i)) = \frac{\exp(a(\mathbf{q}, \mathbf{k}i))}{\sum{j=1}^{m} \exp(a(\mathbf{q}, \mathbf{k}_j))} \in \mathbb{R}. α(q,ki)=softmax(a(q,ki))=∑j=1mexp(a(q,kj))exp(a(q,ki))∈R.
补充：
softmax公式
y ^ = softmax ( o ) 其中 y ^ j = exp ( o j ) ∑ k exp ( o k ) \hat{y} = \text{softmax}(\mathbf{o}) \quad \text{其中} \quad \hat{y}j = \frac{\exp(o_j)}{\sum{k} \exp(o_k)} y^=softmax(o)其中y^j=∑kexp(ok)exp(oj)
2.1.3 注意评分函数
使用点积得到计算效率更高的评分函数，但是点积操作要求查询query和键value具有相同的长度d。
a ( q , k ) = q ⊤ k / d . a(\mathbf{q}, \mathbf{k}) = \mathbf{q}^\top \mathbf{k} / \sqrt{d}. a(q,k)=q⊤k/d .
softmax ( Q K ⊤ d ) V ∈ R n × v . \text{softmax}\left(\frac{\mathbf{QK}^\top}{\sqrt{d}}\right)\mathbf{V} \in \mathbb{R}^{n \times v}. softmax(d QK⊤)V∈Rn×v.
2.1.4 例子
注意力就是不同位置之间关联有多紧密的权重。两个向量点积，模的最大值产生于向量夹角为0。也就是说，如果两个word意义相近，embedding向量也就相近，那自然注意力就大。这是最简单的一种情况，不用考虑位置向量。

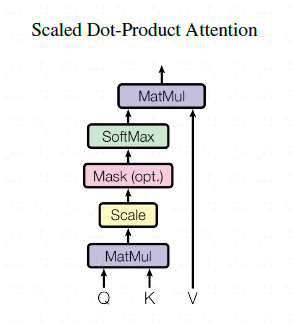

原始论文中图示-----缩放的点积注意力机制
①

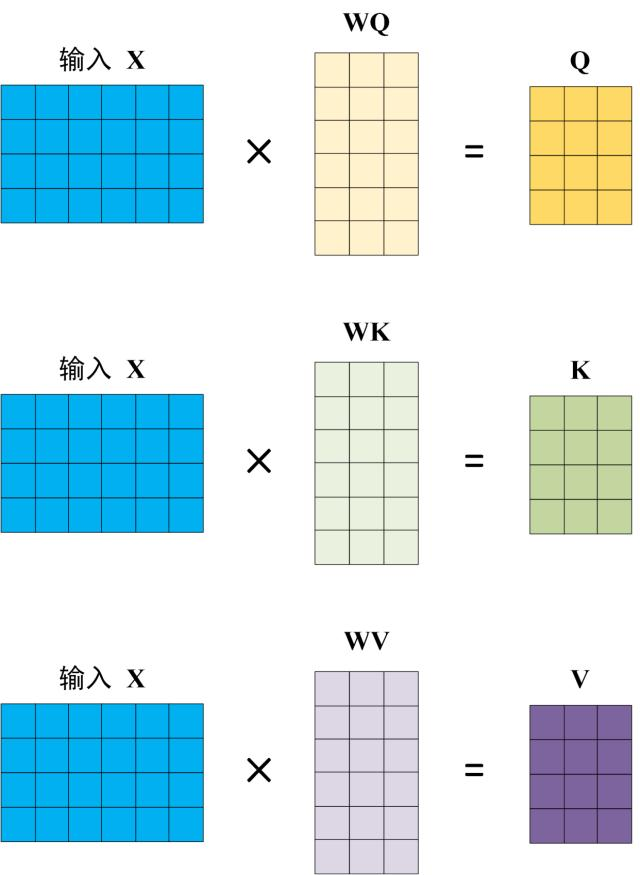

Q，K，V是由原始输入经过Embedding（嵌入）以及位置编码后，成为一个行 向量x，长度为d，然后x乘以相应的权重得到的。注意，X，Q，K，V每一行都代表一个单词，或者说特征。
② 然后，我们就可以基于上面提到的注意力函数实现注意力机制！

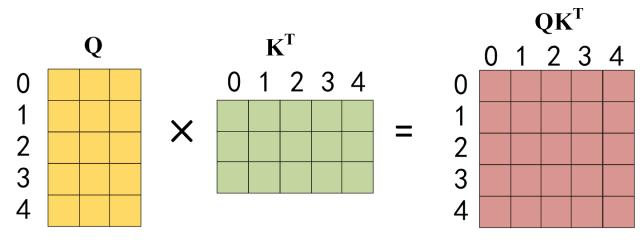

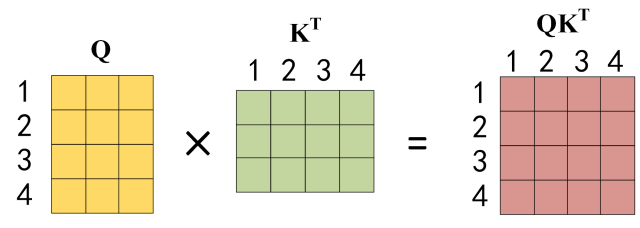

首先计算注意力得分，基于2.3节公式，公式中计算矩阵Q和K每一行向量的内积，同时为了防止内积过大，会除以向量长度d的平方根。得到的这个矩阵维度都是n，n就是单词数量（特征数量），也就是说，这个矩阵表示了单词之间的
attention强度！（相关联度）

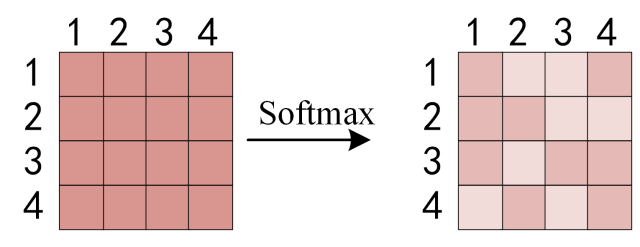

③ 对每一行向量进行
softmax计算，即每一行总和都为1

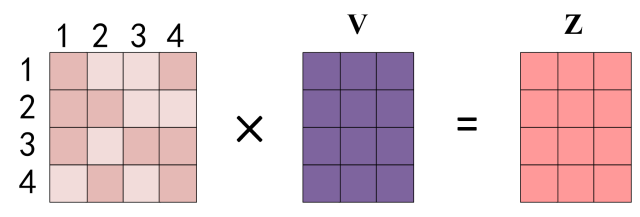

④ 与值
value相乘，得到输出Z

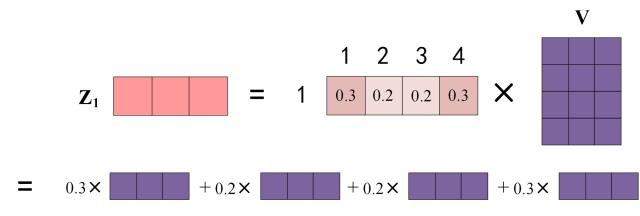

而且，
Z每一行可以拆分如下，单词1的输出 Z 1 Z_{1} Z1等于所有单词i的值 V i V_{i} Vi根据attention的系数比例加在一起。
2.1.5 多头注意力

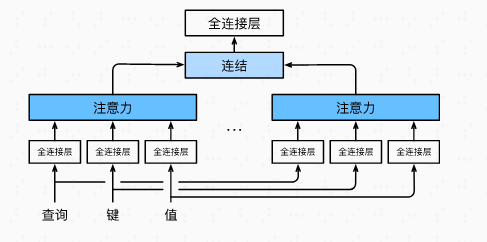

多头注意力其实就是给定相同的
Q、K、V时，基于相同的注意力机制学习到不同的行为，然后把不同的行为线性组合，捕获序列内各种范围的依赖关系。
公式如下
h i = f ( W i ( q ) q , W i ( k ) k , W i ( v ) v ) ∈ R p v , \mathbf{h}_i = f(\mathbf{W}_i^{(q)} \mathbf{q}, \mathbf{W}_i^{(k)} \mathbf{k}, \mathbf{W}_i^{(v)} \mathbf{v}) \in \mathbb{R}^{p_v}, hi=f(Wi(q)q,Wi(k)k,Wi(v)v)∈Rpv,

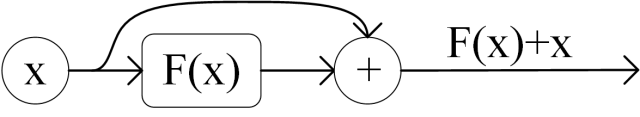

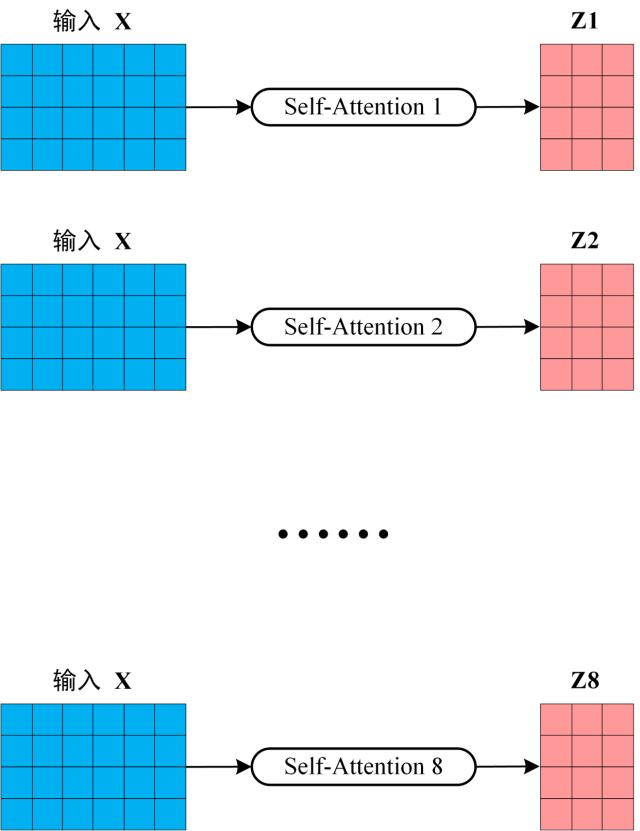

∣ h 1 ∣ ⋮ ∣ h h ∣ \] ∈ R p o . \\begin{bmatrix} \| h_1 \| \\\\ \\vdots \\\\ \| h_h \| \\end{bmatrix} \\in \\mathbb{R}\^{p_o}. ∣h1∣⋮∣hh∣ ∈Rpo. > 如图所示，在`h`个注意力机制下，会生成`h`个输出`z`，称为头  > 将每个头叠加后，基于全连接层（线性变换，无激活函数）生成最终的输出`Z`  ### 2.2 Add \& Norm > ① 首先，`Add`是一种残差结构，类似于`Resnet`，改善了深层网络的训练效率，包括收敛速度和模型性能。从`transformer`结构图来看，是`X + MultiHeadAttention(X)`或者`X + FeedForward(X)`。而且，从上面的例子可以看出，输入X和经过变换后的输出是可以直接相加的，它们维度一致。 >  > ② `Norm`类似于批量归一化`BN`，对每一层神经元输入转换到同一个均值和方差下，加速收敛 ### 2.3 Feed Forward > `Feed Forward`是一个两层的全连接层（MLP无隐藏），第一层使用`Relu`激活函数，第二层不使用激活函数 max ( 0 , X W 1 + b 1 ) W 2 + b 2 \\max(0, XW_1 + b_1) W_2 + b_2 max(0,XW1+b1)W2+b2 ### 2.4 encode block 通过上面描述的 `Multi-Head Attention, Feed Forward, Add & Norm` 就可以构造出一个`Encoder block`, `Encoder block` 接收输入矩阵 X ( n × d ) X_{(n×d)} X(n×d) , 并输出一个矩阵 O ( n × d ) O_{(n×d)} O(n×d) 。通过多个 `Encoder block` 叠加就可以组成 `Encoder`。 第一个 `Encoder block` 的输入为句子单词的表示向量矩阵，后续 `Encoder block` 的输入是前一个 `Encoder block` 的输出，最后一个 `Encoder block` 输出的矩阵就是编码信息矩阵 C ( n × d ) C_{(n×d)} C(n×d) ，这一矩阵后续会在 `Decoder` 中的多头注意力机制中，生成对应的`K、V`。  ## 3 解码 ### 3.1 decode block * 包含两个 `Multi-Head Attention` 层。 * 第一个`Multi-Head Attention` 层采用了 `Masked` 操作。 * 第二个 `Multi-Head Attention`层的 `K、V` 矩阵使用 `Encoder` 的编码信息矩阵 `C` 进行计算，而 `Q` 使用上一个 `Decoder block` 的输出计算。 ### 3.2 第一个Multi-Head Attention > 每一行表示一个单词向量，所以时候是遮挡是对于每一行来讲的，比如说，第一行只有0，那么后面只能有0；第二行存在0,1，那么这一行对应列就可以存在0,1；以此类推，就可以得到掩膜  > 然后就是同样的`QK`相乘  > 乘以掩膜矩阵  > 获取最终输出Z  ### 3.2 第二个Multi-Head Attention `Decoder block` 第二个 `Multi-Head Attention` 变化不大，主要的区别在于其中 `Self-Attention` 的 `K, V` 矩阵不是使用上一个 `Decoder block` 的输出计算的，而是使用 `Encoder` 的编码信息矩阵 `C` 计算的。 根据 `Encoder` 的输出 `C` 计算得到 `K, V`，根据上一个 `Decoder block` 的输出 `Z` 计算 `Q`（如果是第一个 Decoder block 则使用输入矩阵 X 进行计算）。这样做的好处是在 `Decoder` 的时候，每一位单词都可以利用到 `Encoder` 所有单词的信息（这些信息无需 `Mask`）。 ## 4 Transformer输出 > 因为掩膜的存在，单词0的输出`Z0`只包含单词0的信息  > 根据输出矩阵每一行预测下一个单词  ## 5 CNN vs Transformer **CNN优点:** 1. 适合并行计算 2. 适合视觉 3. 参数少（比MLP） **CNN缺点:** 1. 没有全局联系，只能靠最后的全连接层（MLP），但MLP不能太深 2. 不适合做（时间）序列，不像RNN，所以滤波什么的不擅长。 **Transformer优点:** 1. 适合并行计算（和CNN差不多） 2. 适合做（时间）序列，所以BEV有了这个能力 3. 对于大模型容易训练（因为参数冗余多，不容易陷入局部最优），CNN也比较容易训练（自动驾驶适用大小的模型）。 4. 可以建立长距离的联系（CNN不行，MLP可以但是太臃肿） **Transformer缺点:** 1. 不适合视觉。所以backbone还是CNN 所以说，`CNN+Transformer`可以利用图像序列的时空信息 ## 6 关于CNN思考 **目标检测和语义分割任务通常可以用相同的CNN网络结构实现，区别主要在于标签形式（如检测用边界框，分割用像素级掩码）。** 这一现象的本质是否源于标签差异？ > 回答：① 底层特征的通用性 * **CNN的层次化特征提取**：无论是检测还是分割，底层网络（如ResNet、VGG）的作用都是提取通用视觉特征（边缘、纹理、形状等）。这些特征对两类任务均适用。 * **共享Backbone**：现代网络设计（如Mask R-CNN）通常用同一Backbone（如ResNet）同时支持检测和分割，仅通过不同任务头（Head）适配不同输出。Yolo-v8也可以同时检测与分割。 > 回答：② 任务差异与标签形式 * 标签形式的区别 ： * **检测**：标签是边界框（Bounding Box）+类别，输出需回归坐标和分类。 * **分割**：标签是像素级类别掩码（Mask），输出需密集预测每个像素的类别。 * **本质差异** ：检测关注**物体实例的定位与分类** ，分割关注**像素级语义或实例区分**。标签形式反映了任务目标的不同，但二者共享对物体和场景的理解需求。 > 最后，感觉NN本质就是一种优化模型，类似最小二乘优化，里面的参数远大于我们拟合一条线这种情况，不停的梯度下降去找到最优解。从线性回归到拥有非线性激活函数的MLP以及更复杂的网络，本质就是利用强大算力+巨额参数寻找非线性问题最优解的过程。 > > 但是，不同之处，CNN强大的还是其学习特征的能力，对于常规非线性问题，特征x是已知的，而基于网络，都是直接仍一堆图片，等待CNN去提取。 ## 参考 [知乎参考链接1](https://zhuanlan.zhihu.com/p/338817680) [知乎参考链接2](https://zhuanlan.zhihu.com/p/683031075) 原始论文`Attention Is All You Need` 李沐大神《动手深度学习》
