（二）3.1.9 生产“稳”担当：Apache DolphinScheduler Worker 服务源码全方位解析

作者 | 李杰移动云，Apache DolphinScheduler贡献者

在现代数据驱动的企业中，工作流调度系统是数据管道（Data Pipeline）的"中枢神经"。从 ETL 任务到机器学习训练，从报表生成到实时监控，几乎所有关键业务都依赖于一个稳定、高效、易扩展的调度引擎。

笔者认为 Apache DolphinScheduler 3.1.9 是稳定且广泛使用的版本，故本系列文章将深入其源码核心，剖析其架构设计、模块划分与关键实现机制，帮助开发者理解 Master 和 Worker "如何工作"，并为进一步二次开发或性能优化打下基础。

我们之前解读了 Apache DolphinScheduler 3.1.9版本源码的 Master server 启动流程，感兴趣的可以去查看。本文是 Apache DolphinScheduler 3.1.9 版本源码解读的第二篇：Worker Server 启动流程源码解读以及相关流程设计。结尾处附有相关流程图，供大家参考。

2. Worker Server启动核心概览

代码入口：org.apache.dolphinscheduler.server.worker.WorkerServer#run

JavaScript 复制代码

public void run() {
        // 1. rpc启动
        this.workerRpcServer.start();
        // 忽略，因为workerRpcServer初始化时包含workerRpcClient初始化的功能
        this.workerRpcClient.start();
        // 2. 任务插件初始化
        this.taskPluginManager.loadPlugin();

        this.workerRegistryClient.setRegistryStoppable(this);
        // 3. worker 注册
        this.workerRegistryClient.start();

        // 4. worker管理线程，不断从任务队列中waitSubmitQueue领取任务，提交到线程池处理
        this.workerManagerThread.start();

        // 5. 消息重试线程。负责轮询通过RPC发送服务，如当task在运行中，若未收到master的ack信息，会周期给master发送"运行中"信号
        this.messageRetryRunner.start();
        ...
    }

2.1 rpc启动:

描述：注册相关命令的process处理器，如接收任务请求、停止任务请求等。
代码入口：org.apache.dolphinscheduler.server.worker.rpc.WorkerRpcServer#start

JavaScript 复制代码

public void start() {
        LOGGER.info("Worker rpc server starting");
        NettyServerConfig serverConfig = new NettyServerConfig();
        serverConfig.setListenPort(workerConfig.getListenPort());
        this.nettyRemotingServer = new NettyRemotingServer(serverConfig);
        // 接收派发任务请求。然后将任务放置到任务队列waitSubmitQueue中，等待workerManagerThread去处理
        this.nettyRemotingServer.registerProcessor(CommandType.TASK_DISPATCH_REQUEST, taskDispatchProcessor);
        // 停止任务请求
        this.nettyRemotingServer.registerProcessor(CommandType.TASK_KILL_REQUEST, taskKillProcessor);
        // 接收任务运行中的ack请求
        this.nettyRemotingServer.registerProcessor(CommandType.TASK_EXECUTE_RUNNING_ACK,
                taskExecuteRunningAckProcessor);
        // 接收任务结果的ack请求
        this.nettyRemotingServer.registerProcessor(CommandType.TASK_EXECUTE_RESULT_ACK, taskExecuteResultAckProcessor);
        this.nettyRemotingServer.registerProcessor(CommandType.TASK_REJECT_ACK, taskRejectAckProcessor);
        this.nettyRemotingServer.registerProcessor(CommandType.PROCESS_HOST_UPDATE_REQUEST, hostUpdateProcessor);
        this.nettyRemotingServer.registerProcessor(CommandType.TASK_SAVEPOINT_REQUEST, taskSavePointProcessor);
        // logger server
        this.nettyRemotingServer.registerProcessor(CommandType.GET_APP_ID_REQUEST, loggerRequestProcessor);
        this.nettyRemotingServer.registerProcessor(CommandType.GET_LOG_BYTES_REQUEST, loggerRequestProcessor);
        this.nettyRemotingServer.registerProcessor(CommandType.ROLL_VIEW_LOG_REQUEST, loggerRequestProcessor);
        this.nettyRemotingServer.registerProcessor(CommandType.VIEW_WHOLE_LOG_REQUEST, loggerRequestProcessor);
        this.nettyRemotingServer.registerProcessor(CommandType.REMOVE_TAK_LOG_REQUEST, loggerRequestProcessor);
        this.nettyRemotingServer.start();
        LOGGER.info("Worker rpc server started");
    }

此处以TASK_DISPATCH_REQUEST为例进行描述。当有任务从master派发请求时，worker会接受TASK_DISPATCH_REQUEST的RPC请求，然后触发process处理器taskDispatchProcessor(org.apache.dolphinscheduler.server.worker.processor.TaskDispatchProcessor#process)的处理:

JavaScript 复制代码

public void process(Channel channel, Command command) {
            ...
            TaskExecutionContext taskExecutionContext = taskDispatchCommand.getTaskExecutionContext();
            ...
            // set cache, it will be used when kill task
            TaskExecutionContextCacheManager.cacheTaskExecutionContext(taskExecutionContext);

            // 设置执行任务的worker地址
            taskExecutionContext.setHost(workerConfig.getWorkerAddress());
            // 设置任务执行日志的目录
            taskExecutionContext.setLogPath(LogUtils.getTaskLogPath(taskExecutionContext));

            // 构建任务执行线程。整个任务执行需要依赖该线程
            WorkerDelayTaskExecuteRunnable workerTaskExecuteRunnable = WorkerTaskExecuteRunnableFactoryBuilder
                    .createWorkerDelayTaskExecuteRunnableFactory(
                            taskExecutionContext,
                            workerConfig,
                            workflowMasterAddress,
                            workerMessageSender,
                            alertClientService,
                            taskPluginManager,
                            storageOperate)
                    .createWorkerTaskExecuteRunnable();
            // submit task to manager
            // 提交到一个task队列，然后有消费者消费该队列
            boolean offer = workerManager.offer(workerTaskExecuteRunnable);
            ...
    }

最终会提交给waitSubmitQueue队列，后续有消费者不断进行消费。

JavaScript 复制代码

public boolean offer(WorkerDelayTaskExecuteRunnable workerDelayTaskExecuteRunnable) {
        if (workerConfig.getTaskExecuteThreadsFullPolicy() == TaskExecuteThreadsFullPolicy.CONTINUE) {
            return waitSubmitQueue.offer(workerDelayTaskExecuteRunnable);
        }

        if (waitSubmitQueue.size() > workerExecThreads) {
            logger.warn("Wait submit queue is full, will retry submit task later");
            WorkerServerMetrics.incWorkerSubmitQueueIsFullCount();
            // if waitSubmitQueue is full, it will wait 1s, then try add
            ThreadUtils.sleep(Constants.SLEEP_TIME_MILLIS);
            if (waitSubmitQueue.size() > workerExecThreads) {
                return false;
            }
        }
        return waitSubmitQueue.offer(workerDelayTaskExecuteRunnable);
    }

2.2 任务插件初始化：

描述：task的相关模板操作，如创建task、解析task参数、获取task资源信息等。对于该插件，api、master、worker都需要进行注册，在worker的作用是获取文件资源、创建任务信息等。

2.3 worker 注册：

描述：将worker信息注册至注册中心(本文以zookeeper为例)，同时监听注册变化情况。
代码入口：org.apache.dolphinscheduler.server.worker.registry.WorkerRegistryClient#start

JavaScript 复制代码

public void start() {
        try {
            // 1、将worker信息注册至注册中心(本文以zookeeper为例)
            registry();
            // 2、监听自身与注册中心的连接情况；
            registryClient.addConnectionStateListener(
                    new WorkerConnectionStateListener(workerConfig, registryClient, workerConnectStrategy));
        } catch (Exception ex) {
            throw new RegistryException("Worker registry client start up error", ex);
        }
    }

2.4 worker管理线程：

描述：不断从任务队列中waitSubmitQueue领取任务，提交到线程池处理。
代码入口：org.apache.dolphinscheduler.server.worker.runner.WorkerManagerThread#run

JavaScript 复制代码

public void run() {
        Thread.currentThread().setName("Worker-Execute-Manager-Thread");
        while (!ServerLifeCycleManager.isStopped()) {
            try {
                if (!ServerLifeCycleManager.isRunning()) {
                    Thread.sleep(Constants.SLEEP_TIME_MILLIS);
                }
                // 1、如果任务线程池线程个数够用，则处理任务
                if (this.getThreadPoolQueueSize() <= workerExecThreads) {
                    // 消费task队列并且执行任务执行线程
                    final WorkerDelayTaskExecuteRunnable workerDelayTaskExecuteRunnable = waitSubmitQueue.take();
                    workerExecService.submit(workerDelayTaskExecuteRunnable);
                } else {
                    // 2、若线程池资源紧张，则进行循环等待
                    WorkerServerMetrics.incWorkerOverloadCount();
                    logger.info("Exec queue is full, waiting submit queue {}, waiting exec queue size {}",
                            this.getWaitSubmitQueueSize(), this.getThreadPoolQueueSize());
                    ThreadUtils.sleep(Constants.SLEEP_TIME_MILLIS);
                }
            } catch (Exception e) {
                logger.error("An unexpected interrupt is happened, "
                        + "the exception will be ignored and this thread will continue to run", e);
            }
        }
    }

workerDelayTaskExecuteRunnable核心内容：

JavaScript 复制代码

public void run() {
            ...
            // 初始化任务，如任务启动时间等
            initializeTask();
            ...
            // 任务执行前的操作
            beforeExecute();

            // 任务回调，如更改任务的appId。可以先忽略
            TaskCallBack taskCallBack = TaskCallbackImpl.builder().workerMessageSender(workerMessageSender)
                    .masterAddress(masterAddress).build();
            // 执行任务，等待结果
            executeTask(taskCallBack);
            // 任务执行后的操作
            afterExecute();
            ...
    }

初始化：

JavaScript 复制代码

protected void initializeTask() {
        logger.info("Begin to initialize task");

        // 设置任务启动时间
        Date taskStartTime = new Date();
        taskExecutionContext.setStartTime(taskStartTime);
        logger.info("Set task startTime: {}", taskStartTime);

        // 获取环境变量，默认从dolphinscheduler_env.sh获取
        String systemEnvPath = CommonUtils.getSystemEnvPath();
        taskExecutionContext.setEnvFile(systemEnvPath);
        logger.info("Set task envFile: {}", systemEnvPath);

        String taskAppId = String.format("%s_%s", taskExecutionContext.getProcessInstanceId(),
                taskExecutionContext.getTaskInstanceId());
        taskExecutionContext.setTaskAppId(taskAppId);
        logger.info("Set task appId: {}", taskAppId);

        logger.info("End initialize task");
    }

执行前：

JavaScript 复制代码

protected void beforeExecute() {
        // 设置任务状态为运行中
        taskExecutionContext.setCurrentExecutionStatus(TaskExecutionStatus.RUNNING_EXECUTION);
        // 向master发送"运行中"信号，且将任务的关键信息一起发送，如任务执行节点、任务日志目录等
        workerMessageSender.sendMessageWithRetry(taskExecutionContext, masterAddress, CommandType.TASK_EXECUTE_RUNNING);
        logger.info("Set task status to {}", TaskExecutionStatus.RUNNING_EXECUTION);

        // 查看租户是否存在
        TaskExecutionCheckerUtils.checkTenantExist(workerConfig, taskExecutionContext);
        logger.info("TenantCode:{} check success", taskExecutionContext.getTenantCode());

        // 创建任务执行目录(是一个本地的临时目录)
        TaskExecutionCheckerUtils.createProcessLocalPathIfAbsent(taskExecutionContext);
        logger.info("ProcessExecDir:{} check success", taskExecutionContext.getExecutePath());

        // 从存储介质下载文件资源(如从hdfs下载aa.jar)
        TaskExecutionCheckerUtils.downloadResourcesIfNeeded(storageOperate, taskExecutionContext, logger);
        logger.info("Resources:{} check success", taskExecutionContext.getResources());

        TaskChannel taskChannel = taskPluginManager.getTaskChannelMap().get(taskExecutionContext.getTaskType());
        if (null == taskChannel) {
            throw new TaskPluginException(String.format("%s task plugin not found, please check config file.",
                    taskExecutionContext.getTaskType()));
        }
        // 利用task插件创建任务信息，此处的task是是具体的任务类型，如shell、spark等
        task = taskChannel.createTask(taskExecutionContext);
        if (task == null) {
            throw new TaskPluginException(String.format("%s task is null, please check the task plugin is correct",
                    taskExecutionContext.getTaskType()));
        }
        logger.info("Task plugin: {} create success", taskExecutionContext.getTaskType());

        // 任务参数准备。如将shell任务执行脚本解析出来、将spark任务的jar包、main类解析出来
        task.init();
        logger.info("Success initialized task plugin instance success");

        task.getParameters().setVarPool(taskExecutionContext.getVarPool());
        logger.info("Success set taskVarPool: {}", taskExecutionContext.getVarPool());

    }

任务的具体执行。如shell任务的具体执行过程： org.apache.dolphinscheduler.plugin.task.shell.ShellTask#handle

JavaScript 复制代码

public void handle(TaskCallBack taskCallBack) throws TaskException {
        try {
            // construct process
            // 利用shell任务内容在执行目录生成一个脚本文件
            String command = buildCommand();
            // 执行脚本等待结果
            TaskResponse commandExecuteResult = shellCommandExecutor.run(command);
            // 设置执行情况
            setExitStatusCode(commandExecuteResult.getExitStatusCode());
            // 设置进程id
            setProcessId(commandExecuteResult.getProcessId());
            shellParameters.dealOutParam(shellCommandExecutor.getVarPool());
        } catch (InterruptedException e) {
            Thread.currentThread().interrupt();
            logger.error("The current Shell task has been interrupted", e);
            setExitStatusCode(EXIT_CODE_FAILURE);
            throw new TaskException("The current Shell task has been interrupted", e);
        } catch (Exception e) {
            logger.error("shell task error", e);
            setExitStatusCode(EXIT_CODE_FAILURE);
            throw new TaskException("Execute shell task error", e);
        }
    }

执行后：

JavaScript 复制代码

protected void afterExecute() throws TaskException {
        if (task == null) {
            throw new TaskException("The current task instance is null");
        }
        // 发送告警相关信息
        sendAlertIfNeeded();

        // 往master发送任务结果
        sendTaskResult();

        TaskExecutionContextCacheManager.removeByTaskInstanceId(taskExecutionContext.getTaskInstanceId());
        logger.info("Remove the current task execute context from worker cache");
        // 清理任务执行目录
        clearTaskExecPathIfNeeded();
    }

2.5 消息重试线程：

描述：对于worker向master发送的RPC请求。如"任务运行中"、"任务结束"等命令，若未收到master的ack回复时，此重试线程会间隔5min进行命令重新发送操作。直至收到ack请求或者收到停止任务命令。

3. 相关流程图

官网描述了很多流程图，如master、worker容错机制流程图、分布式锁实现流程图等，详见：dolphinscheduler.apache.org/zh-cn/docs/... 与 dolphinscheduler.apache.org/zh-cn/docs/...

本文补充任务派发与任务停止流程图，且只描述正常的实例启动、停止流程，不包含实例容错恢复场景，不包含相关锁以及并发场景。

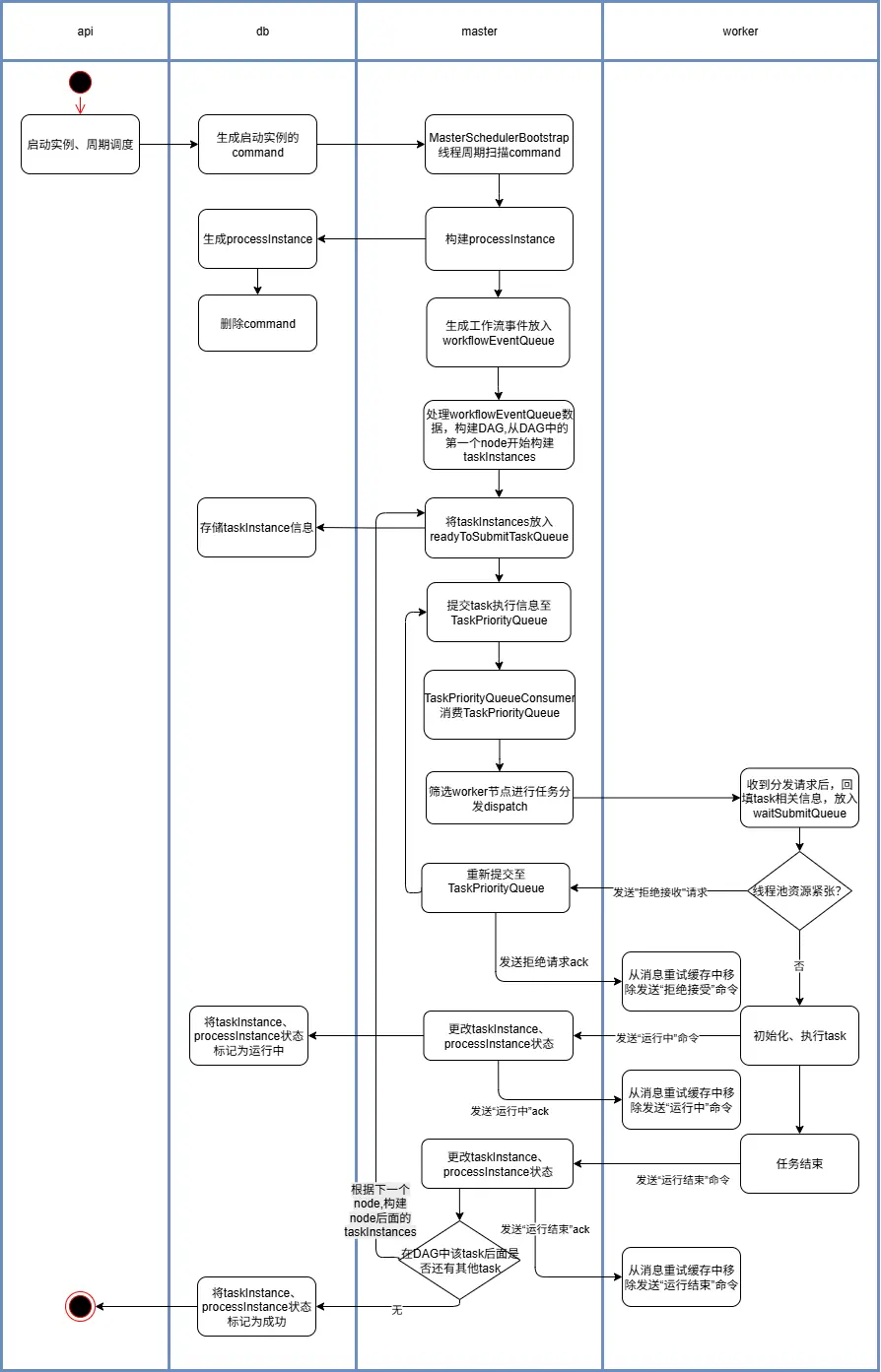

任务派发流程：

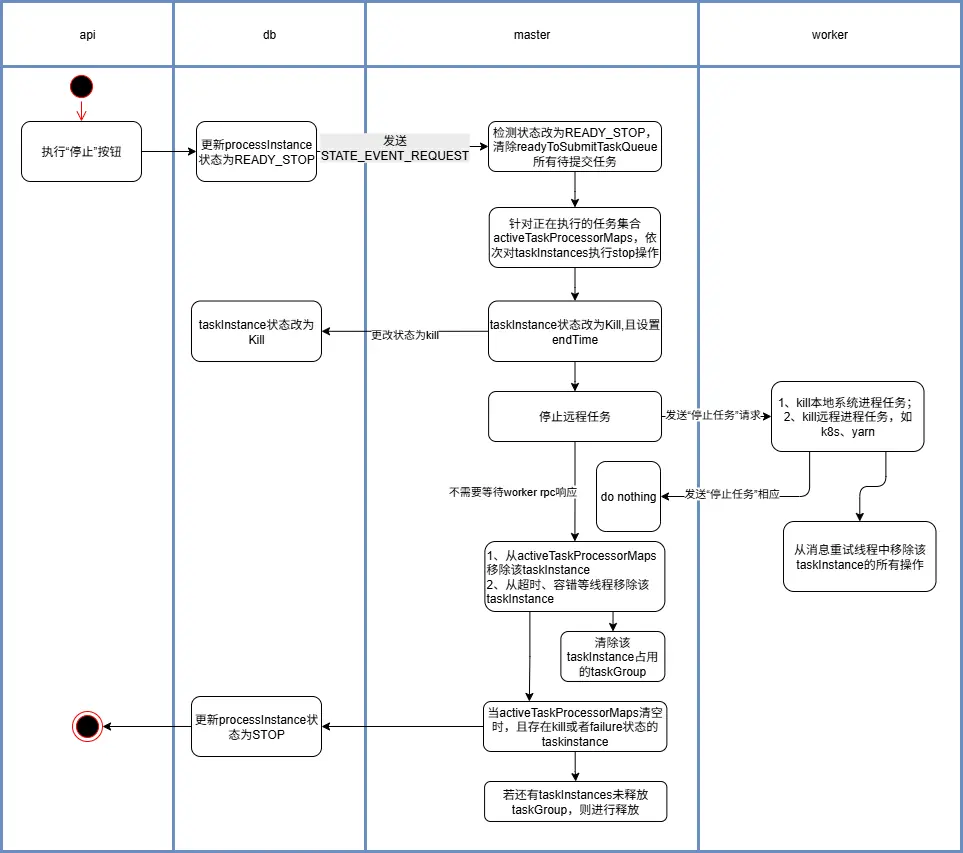

任务停止流程：

结语

以上是笔者对 Apache DolphinScheduler 3.1.9 版本特性与架构的初步理解，基于个人学习与实践整理而成。由于水平有限，文中难免存在理解偏差或疏漏之处，恳请各位读者不吝指正。如有不同见解，欢迎交流讨论，共同进步。

如果你对 Apache DolphinScheduler 的源码有兴趣，可以深入研究其任务调度策略的细节部分，或者根据自身业务场景进行二次开发，充分发挥 DolphinScheduler 的调度能力。
