一、概述
Spark UI是Apache Spark内置的Web监控界面，为开发者和运维人员提供对Spark应用程序执行过程的实时、可视化洞察。它以直观的方式展示作业（Jobs）、阶段（Stages）、任务（Tasks）、SQL执行计划、Executor资源使用、存储状态及运行时环境等关键信息。通过Spark UI，用户可以快速定位性能瓶颈（如数据倾斜、Shuffle 开销、调度延迟）、分析执行计划、监控资源利用率，并进行有效的调优与故障排查。无论是开发调试还是生产运维，Spark UI都是理解和优化Spark应用不可或缺的核心工具。
二、Spark UI 一级入口

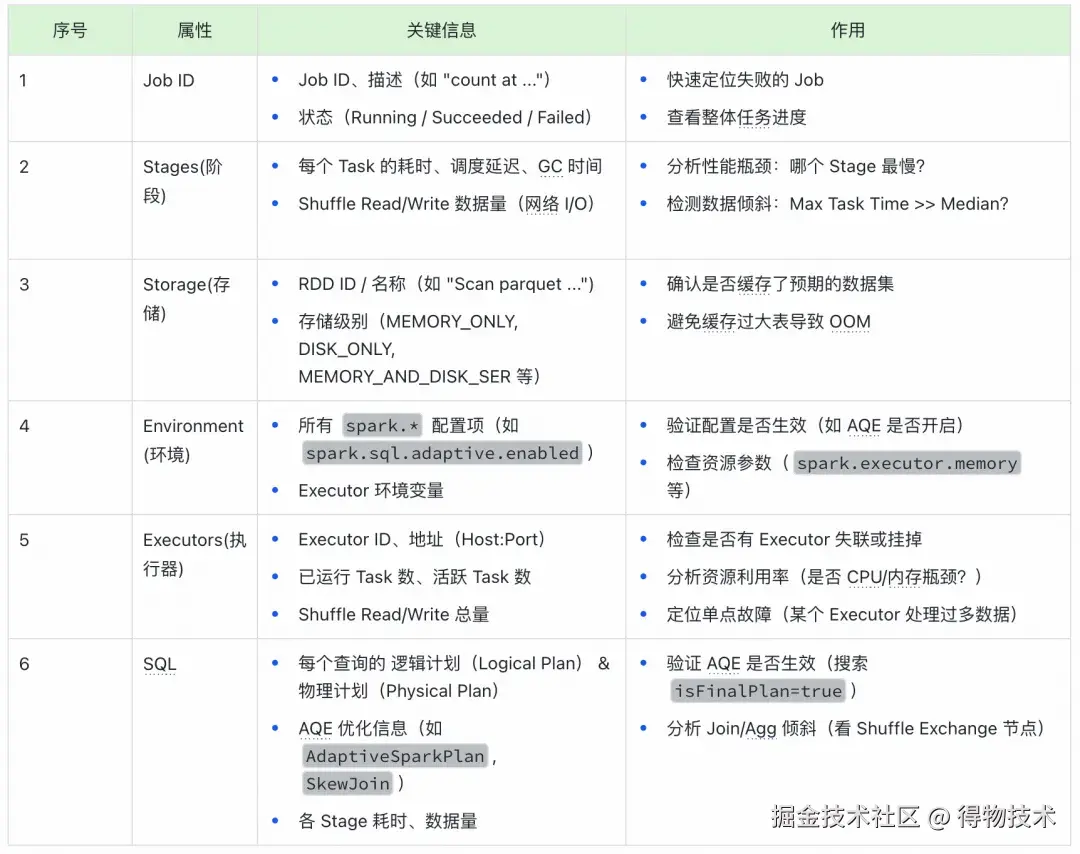

打开Spark UI，就会看到当前的一个Jobs页面，这个页面会记录当前作业中数据的移动，读取等相关动作，除此之外，一级入口还会包括作业运行时的其他属性与指标，主要包括：Stages、Storage、Environment、Executors、SQL 。
一级入口界面如下所示：
首先，我们由简入繁，从衡量任务的整体指标依次介绍各个入口的的功能与作用，首先我们先看Executors，先对作业整体的一个计算负载进行了解。

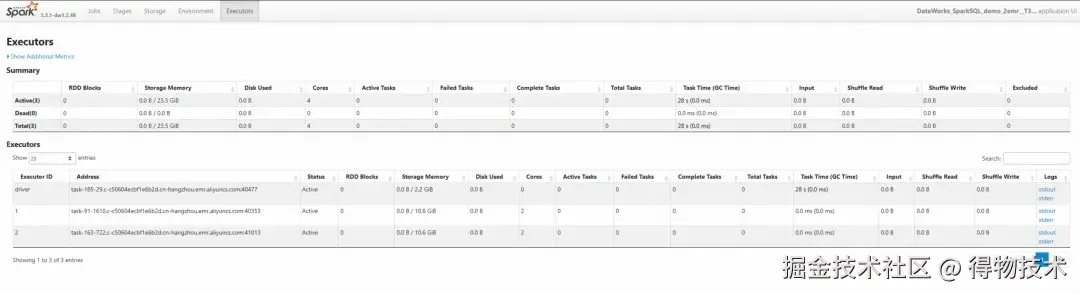

Executors
Executors Tab主要包括两部分，Summary和Executors两部分，其中Summary是所有的Executors度量指标的加和，而Executors则是描述每一个Executor的详细信息，粒度会更细，方便对每个Executor的情况进行了解：

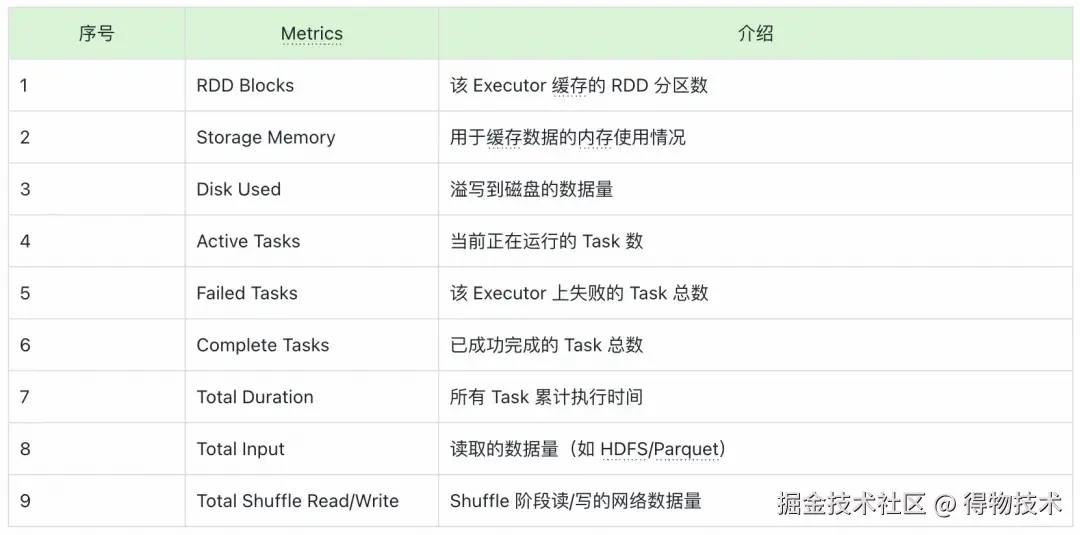

下面我们对Spark UI对Executors提供的Metrics进行介绍，方便我们对每个Executor节点的运行情况有更好的了解：
Spark UI中的Executors界面是监控和诊断Spark应用运行状态的核心窗口之一，它从执行器（Executor）粒度展示了整个集群的资源使用、任务负载和数据分布情况，以及它们对CPU、内存与磁盘等硬件资源的消耗。基于这些信息，我们可以看到不同的Executor的状态，是否有个别的Executor存在负载不均衡的情况，从而快速的定位问题，例如数据倾斜等。
Environment

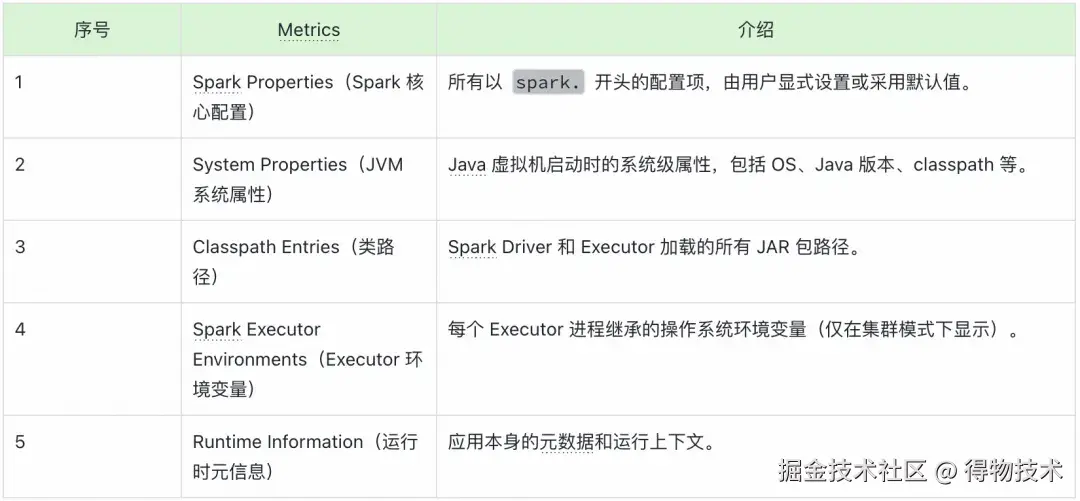

这里说一下Environment，显而易见，这里主要展示我们的任务的一些配置项，它主要包括五大环境信息：
通过查看Environment的信息，我们可以快速获取当前任务的配置信息，这里主要查看Spark Properties信息，来去判断当前任务的配置项是否符合我们的预期，从而作出适当的调整，优化任务的性能。
Storage
Spark UI中的Storage界面 是用于监控和管理 缓存数据（Persisted/Cached Data）的核心窗口。它直观展示了哪些RDD或DataFrame被缓存、缓存在哪里、占用了多少资源，是优化内存使用和避免OOM（Out of Memory）的关键工具。

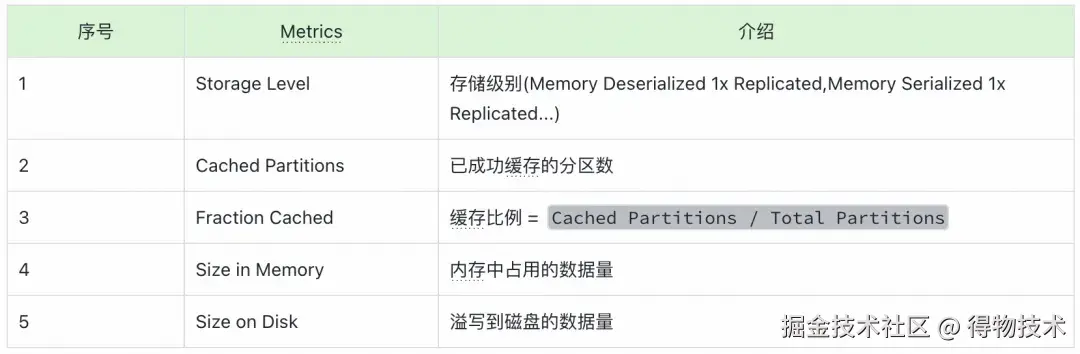

Cached Partitions与Fraction Cached分别记录着数据集成功缓存的分区数量，以及这些缓存的分区占所有分区的比例。而当Fraction Cached没有达到100%时，说明该数据集未能完全缓存在内存，参照spark内存管理可知，此时会出现数据换入换出的情况，显性的说明此时需要参与的计算量大，执行内存会占用缓存内存Size in Memory与Size in Disk，则更加直观地展示了数据集缓存在内存与硬盘中的分布。
SQL
Spark UI中的SQL页面（SQL Tab）是Spark SQL / DataFrame作业的核心监控与优化入口。它专为结构化查询设计，将逻辑执行计划、物理执行过程、性能瓶颈和数据流动以可视化方式呈现，是诊断慢查询、验证优化策略、理解AQE行为的"驾驶舱"。

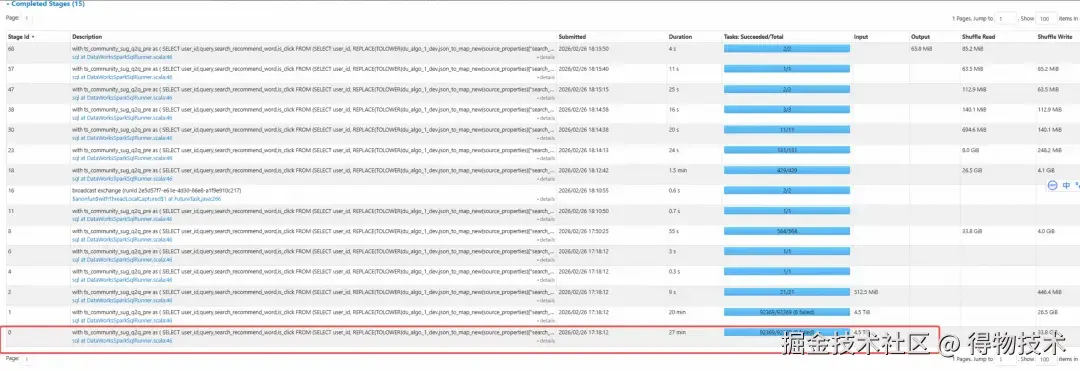

Stages

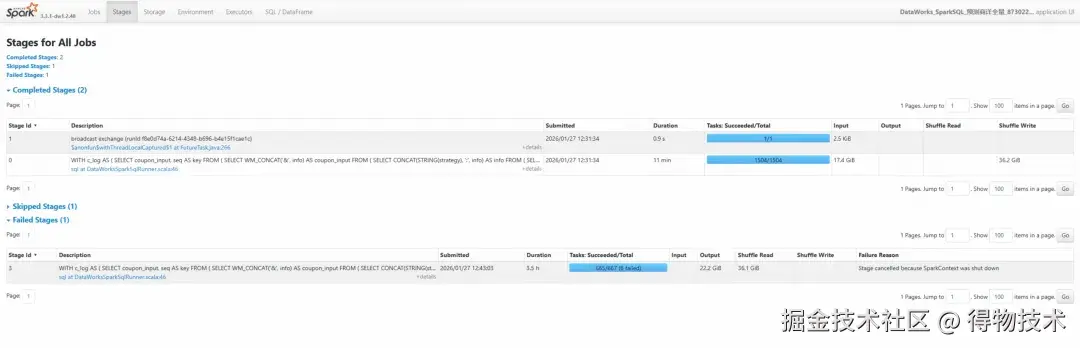

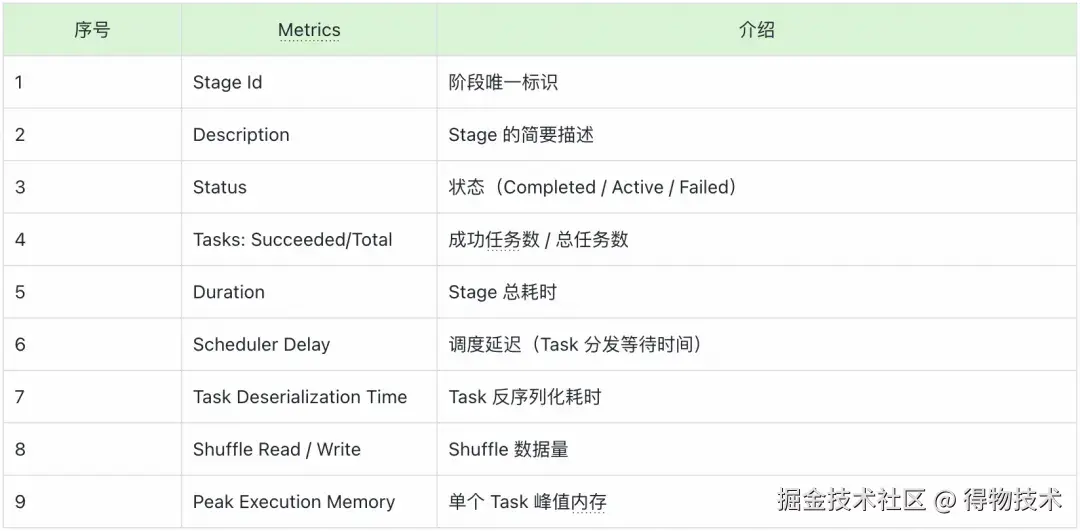

Spark UI的Stages界面 是性能调优和故障诊断的核心入口。它从Stage（阶段）粒度展示了Spark作业的执行细节，帮助你精准定位慢任务、数据倾斜、资源瓶颈等问题。

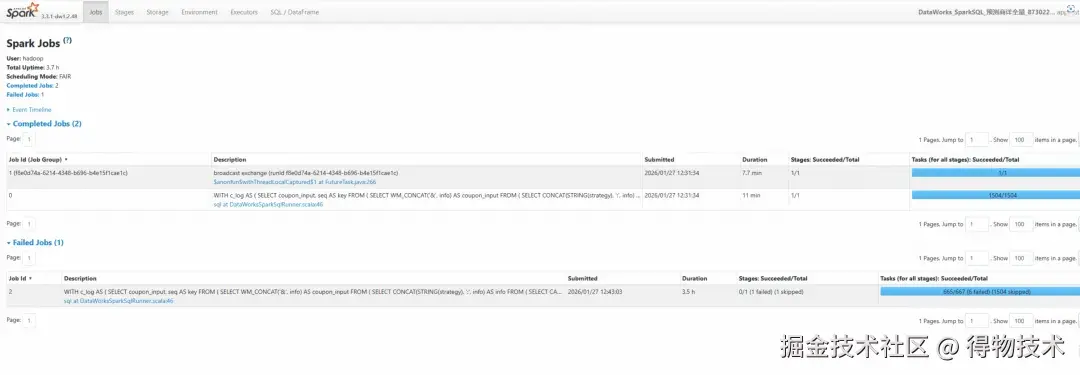

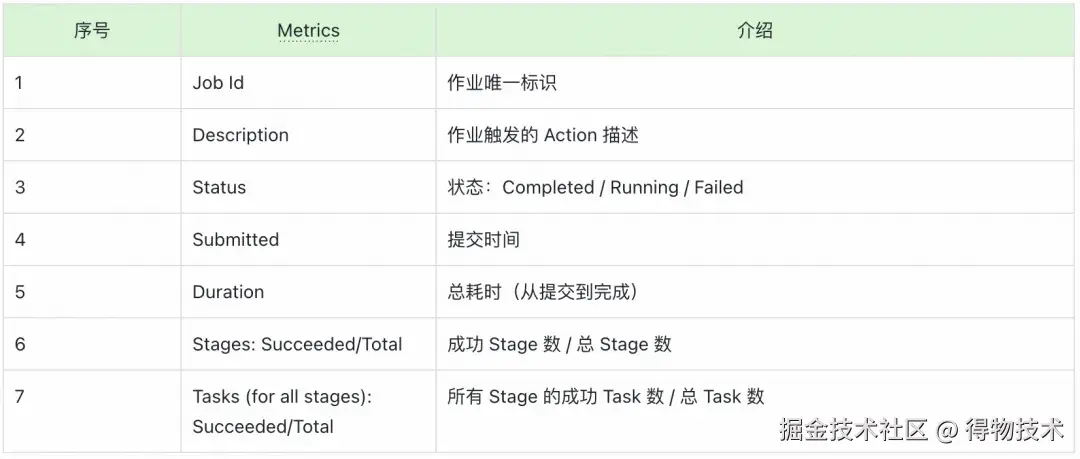

Jobs
Spark UI的Jobs界面 是整个Spark应用监控体系的顶层入口，它以Job（作业）为单位，提供全局视角的执行概览，帮助你快速判断应用整体健康状况、识别失败作业、定位性能瓶颈起点。
至此，我们已对Spark UI导航栏中的各个页面进行了不同程度的解析。整体来看，这些页面可分为两类：
- "详情型"页面：包括Executors、Environment和 Storage： 它们直接展示集群的系统级状态------如计算资源负载分布、运行时环境配置、缓存数据详情等。开发者无需额外跳转，即可快速获取关键的底层信息。
- "概览 + 下钻型"页面：包括SQL、Jobs 和 Stages: 它们首先以列表形式提供作业或查询的高层汇总视图，若需深入分析执行计划、任务分布、性能瓶颈等细节，则需点击进入对应的二级详情页进行下钻探查。
这种分层设计既支持快速概览，又保留了深度诊断的能力，为开发者提供了从宏观到微观的完整观测路径。
三、Spark UI 二级入口
二级入口指的是需要通过一次超链接点击才能进入的详情页面。对于SQL 、Jobs 和Stages这三个主入口而言，其对应的二级页面通常已包含极为丰富的诊断信息------涵盖查询执行计划、作业生命周期、任务级性能指标等，基本构成了Spark应用的"健康体检报告"核心内容。
接下来，我们将按照SQL → Jobs → Stages的逻辑顺序，依次深入这三个二级详情页，系统性地剖析：
- 全局DAG执行结构（来自SQL页面）；
- 作业的完整执行流程与依赖关系（来自Jobs页面）；
- 以及各计算阶段（Stage）的资源使用与运行细节（来自Stages页面）。
通过这一层层递进的分析路径，我们将获得对Spark应用执行行为更全面、更深入的洞察。

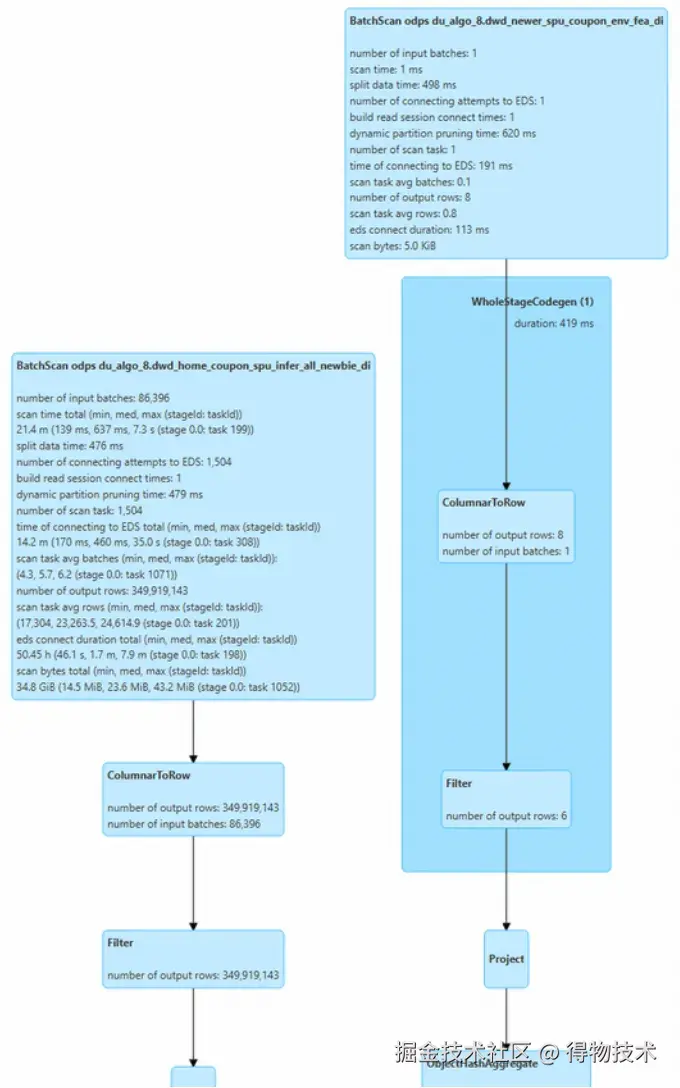

SQL详情页

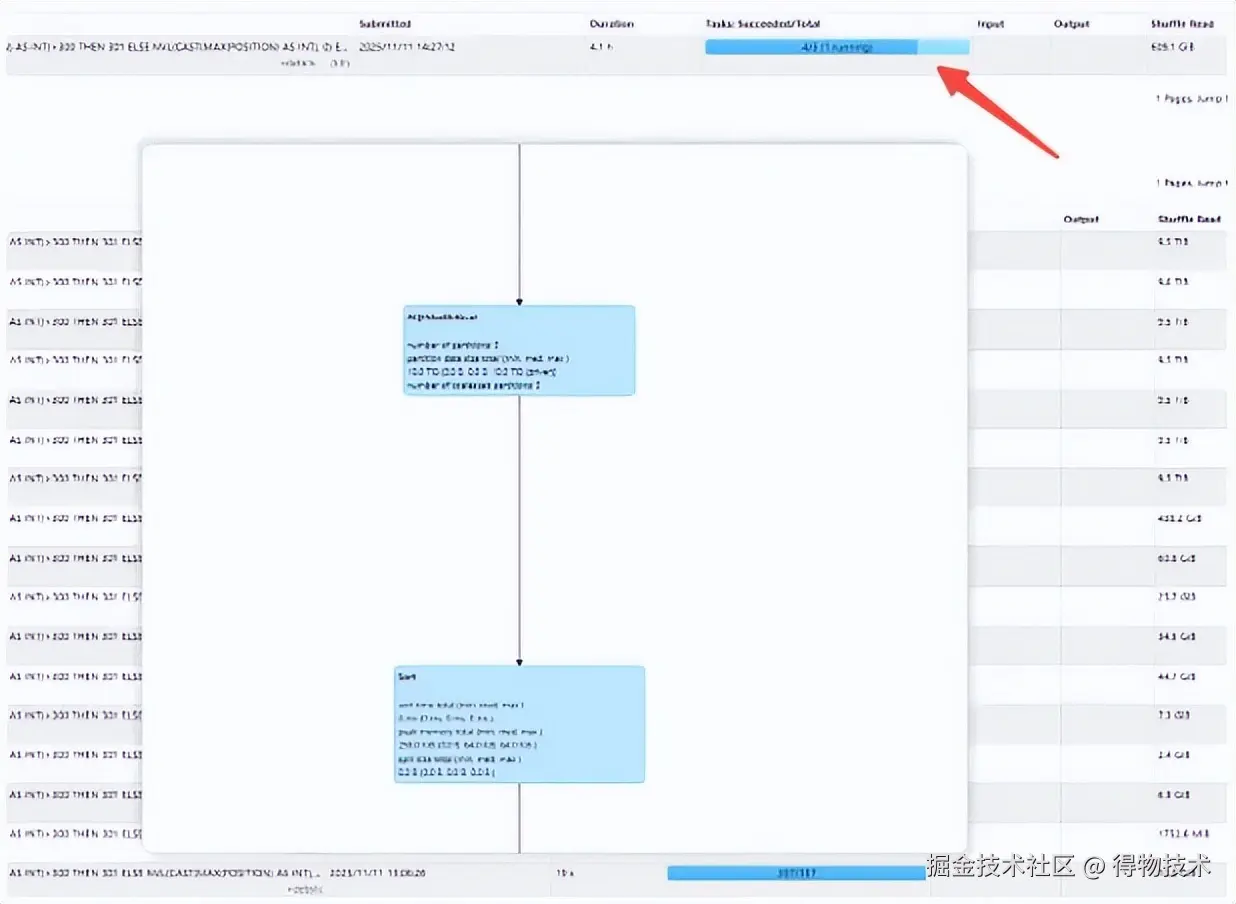

通过点击图中的with...可以进入到该作业的详细执行界面：
在数据分析场景中，大部分的操作包括过滤、分组、聚合、关联、排序。所对应的执行计划图中Exchange：代表的是Shuffle操作，Sort：代表的是排序，Aggregate：代表的是数据聚合。
这三类操作是硬件资源（如 CPU、内存、磁盘和网络）的主要消耗者。与此同时，Spark UI也为它们分别提供了丰富的细粒度指标（Metrics），用以精确刻画各类资源的使用情况。接下来，我们将聚焦于这三类操作，深入解析其对应的度量指标，以更好地理解资源消耗模式并指导性能调优。

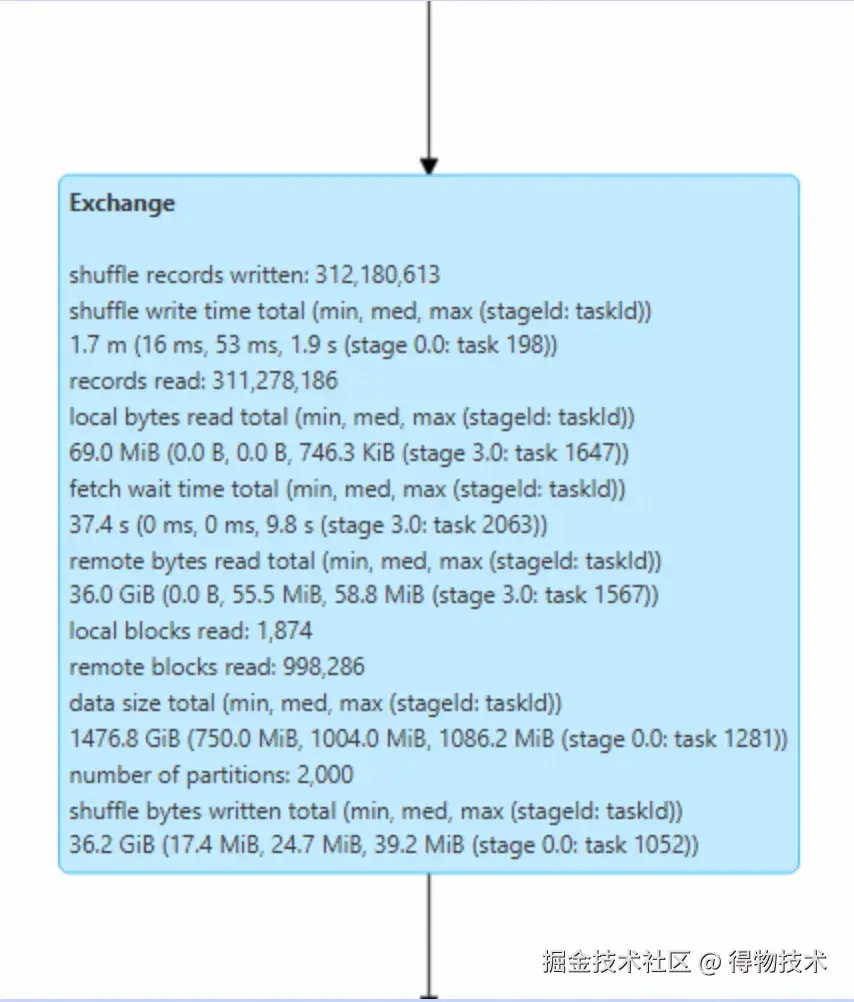

Exchange
可以看到，针对每一个Exchange操作，Spark UI都提供了全面而细致的指标（Metrics），完整覆盖了Shuffle的整个生命周期------从Shuffle Write到Shuffle Read，从数据规模到处理耗时，关键维度一应俱全。

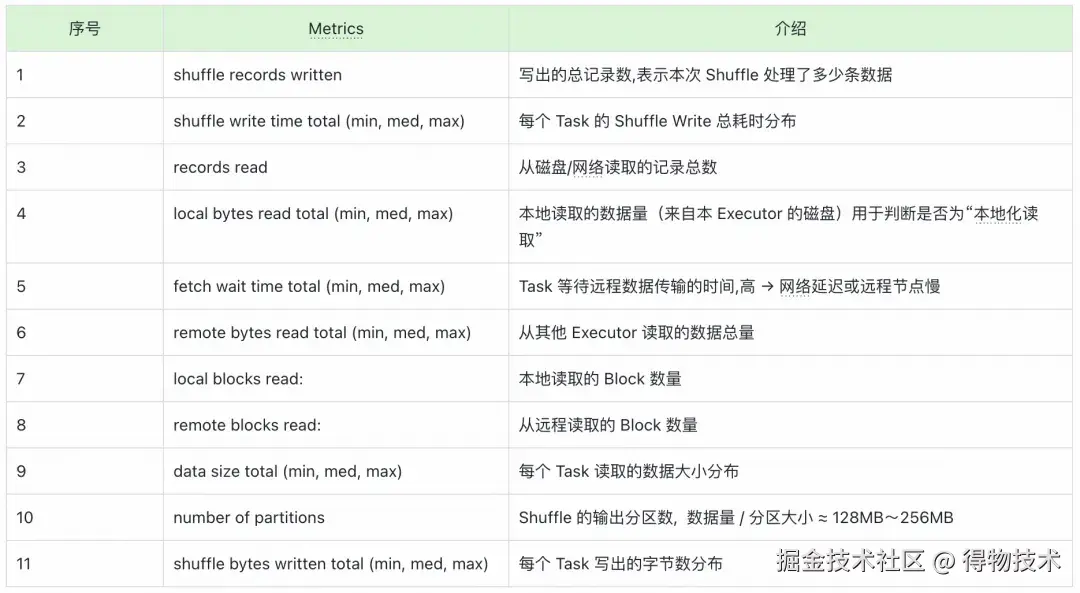

为了便于理解和参考，我将这些Metrics的含义和作用整理成表格形式：

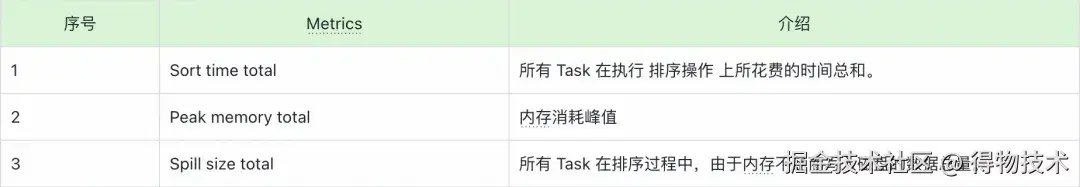

Sort
可以看到，"Peak memory total"和"Spill size total"这两个数值，足以指导我们更有针对性地去设置spark.executor.memory、spark.memory.fraction、spark.memory.storageFraction，从而使得Execution Memory区域得到充分的保障。
Aggregate
对于Aggregate操作，Spark UI也记录着磁盘溢出与峰值消耗，即Spill size和Peak memory total。这两个数值也为内存的调整提供了依据。
Stages详情页

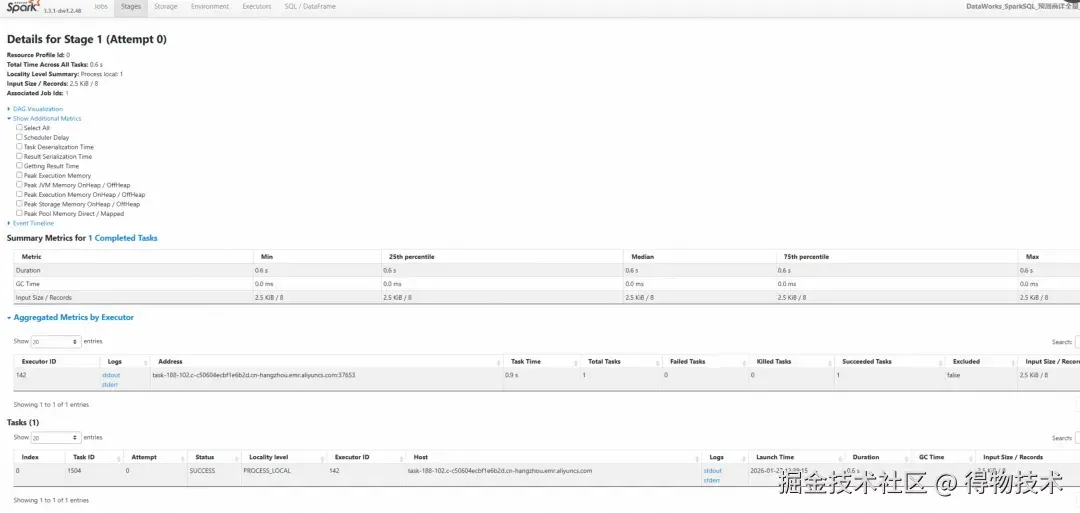

在所有二级入口中，Stage详情页的信息量可以说是最大的。点进Stage详情页，可以看到它主要包含3大类信息，分别是Stage DAG、Event Timeline与Task Metrics。其中，Task Metrics又分为"Summary"与"Entry details"两部分，提供不同。

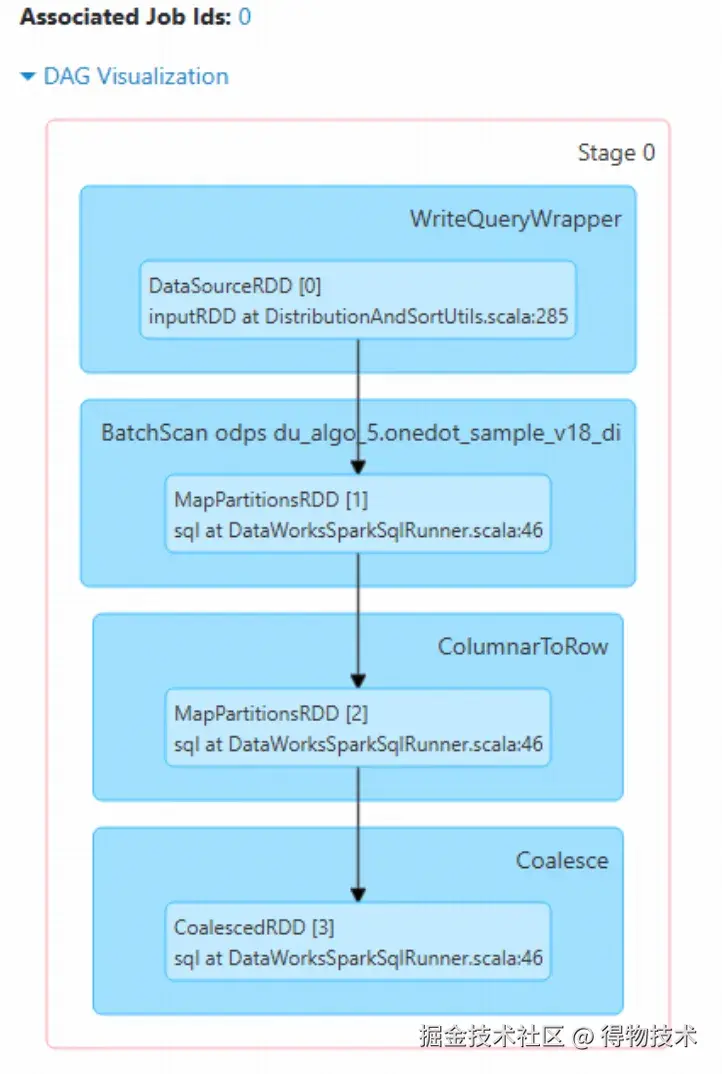

Stage DAG
我们首先来看最简单的Stage DAG，如下图所示：
之所以说Stage的DAG相对简单，是因为我们已在SQL页面的二级详情中对完整的执行DAG进行了深入解析。而Stage级别的DAG本质上只是该作业（Job）整体DAG的一个局部片段------它仅对应其中某一个计算阶段。因此，一旦你理解了SQL页面中面向整个Job的完整DAG结构，Stage 层面的DAG自然也就一目了然、无需重复深究了。
Event Timeline

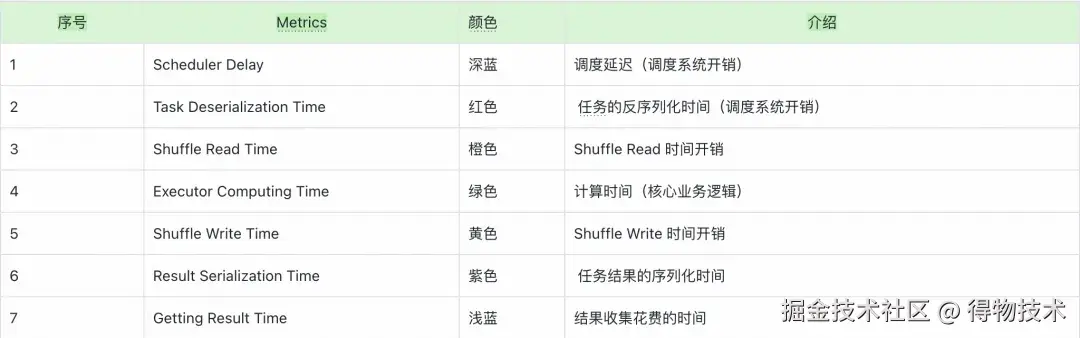

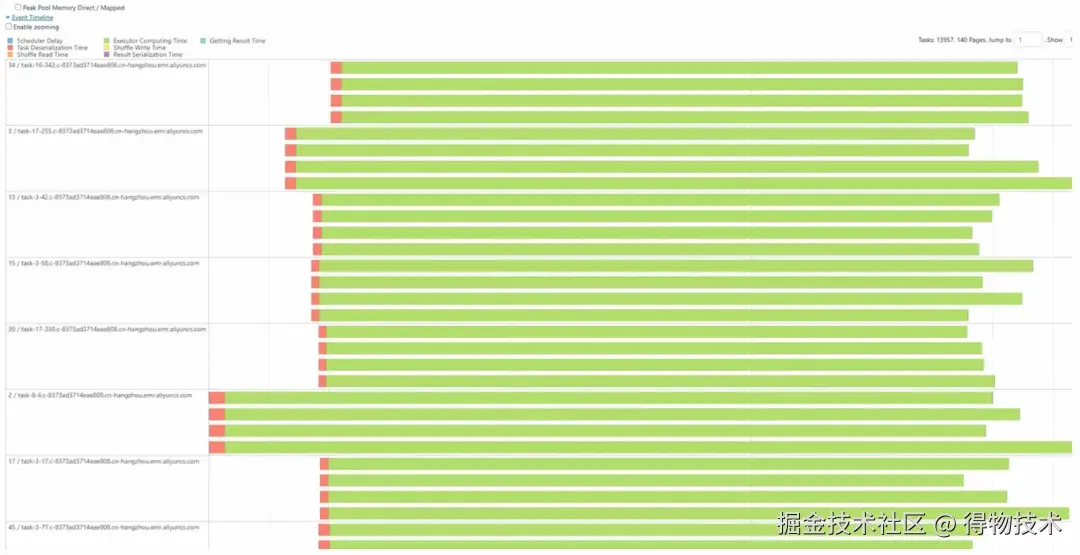

Event Timeline，记录着分布式任务调度与执行的过程中，不同计算环节主要的时间花销。图中的每一个条带，都代表着一个分布式任务，条带由不同的颜色构成。其中不同颜色的矩形，代表不同环节的计算时间。
在理想情况下，Spark任务的时间条带（Timeline）应以绿色部分（Executor Computing Time）为主，这表明大部分时间都用于执行实际的计算逻辑，而系统开销（如调度、I/O、Shuffle 等）被有效控制在较低水平。
然而，实际情况往往更为复杂。你可能会观察到：
- 深蓝色部分（Scheduler Delay）占比过高：说明任务在等待资源调度上耗费了大量时间；
- 黄色（Shuffle Write Time）和橙色（Shuffle Read Time）显著膨胀：表明 Shuffle 阶段成为性能瓶颈。
这些现象说明：性能瓶颈并不在计算本身，而是出在调度或数据交换环节。
如何针对性优化？
1. 针对调度延迟高（Scheduler Delay 大）
可参考以下经验公式进行资源配置调整：DP∼MCPD∼CM
其中：
- DD ：数据集大小；
- PP ：并行度（Partition 数量）；
- MM ：每个Executor 的内存；
- CC ：每个Executor的CPU核数；
公式含义：每个任务处理的数据量（ D/PD/P ）应与单个任务可使用的计算资源（ M/CM/C，即单位CPU核对应的内存）处于同一数量级。
若D/PD/P远大于M/CM/C，说明任务过重或资源不足，容易导致调度排队；反之则可能资源浪费。通过合理调整并行度PP 、Executor 内存MM和CPU核数CC可有效降低调度开销。
2. 针对 Shuffle 负载重（Shuffle Read/Write 时间长）
当黄色和橙色区域占比过大时，说明任务存在大量跨节点数据交换。此时应考虑：
- 是否可以使用Broadcast Join？
- 若其中一张表较小（通常<100MB），可将其广播到各节点，从而完全避免Shuffle。
- 其他优化手段包括：
- 合理设置spark.sql.adaptive.enabled启用AQE自动合并小分区；
- 调整spark.sql.shuffle.partitions避免过多小文件；
- 使用repartition或coalesce优化数据分布。
Task Metrics
Task Metrics（任务指标）是Spark在每个Task执行完成后收集的一组细粒度性能与资源使用数据，全面刻画了该Task的执行行为。这些指标构成了Spark UI（尤其是 Stages 页面）中各类可视化分析（如时间条带、Shuffle 统计、内存使用等）的底层数据基础，也是进行性能调优、故障排查和资源规划的核心依据。
在分析时，通常先从粗粒度的"Summary Metrics"入手------它是对所有Tasks执行指标的统计汇总，能够快速反映整个Stage的整体表现，随后再深入到细粒度的"Tasks"列表，逐个排查异常或低效的Task，实现精准定位与优化。
Summary Metrics

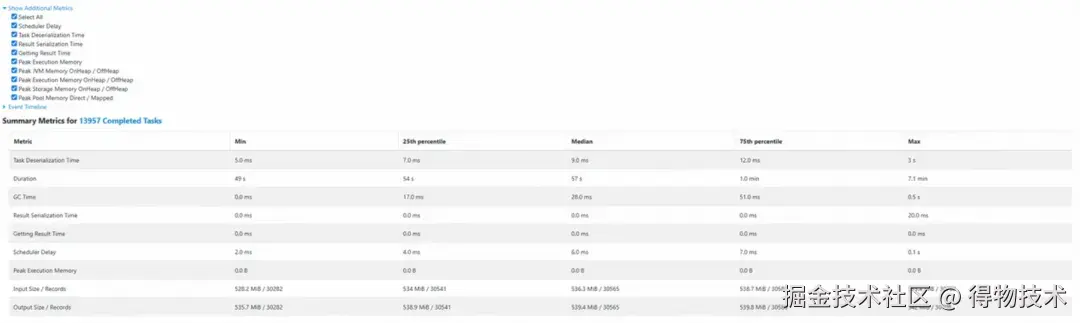

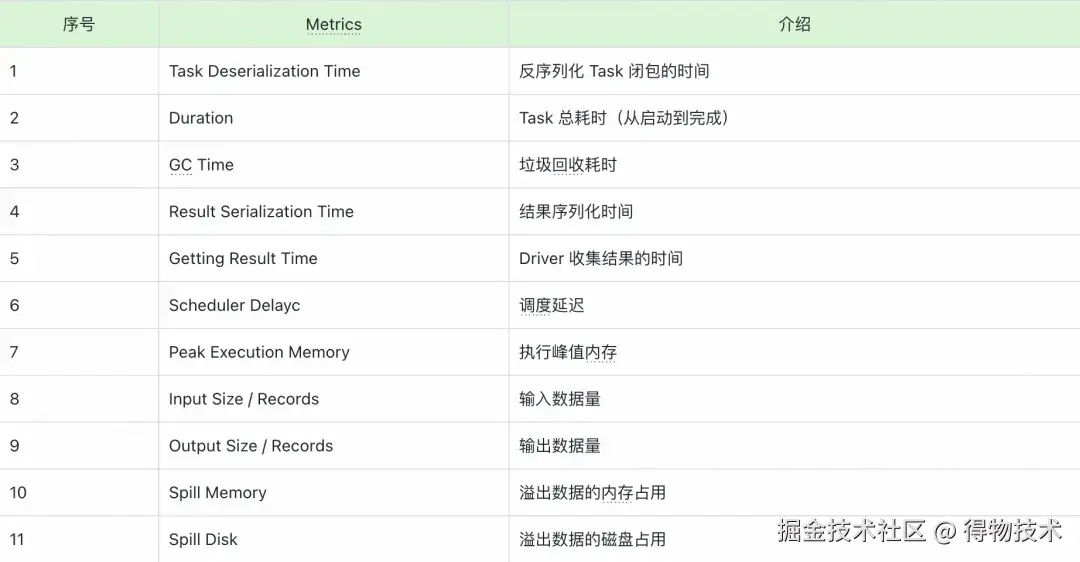

点击Select All，使当前所有度量值都生效，首先把Metrics整理到表格中：
特别值得关注的是Spill (Memory) 和Spill (Disk) 这两个指标。在Spark执行过程中当用于缓存中间数据的内存结构（如PartitionedPairBuffer或AppendOnlyMap）达到容量上限时，系统会将部分数据"溢出"（spill）到磁盘以释放内存空间。
- Spill (Memory) 表示这些被溢出的数据在内存中的原始大小（即未落盘前的字节数）；
- Spill (Disk) 则表示这些数据实际写入磁盘后的大小（通常经过序列化和压缩）。
通过计算两者的比值：
Explosion Ratio≈Spill (Memory)Spill (Disk)Explosion Ratio≈Spill (Disk)Spill (Memory)
我们可以得到一个近似的 "数据膨胀系数"（Explosion Ratio）。该系数反映了：单位磁盘存储所对应的实际内存占用。有了这个比率，当我们知道某份中间数据在磁盘上占用了多少空间时，就能反推出它在内存中大概会消耗多少资源。这为精准评估内存需求、预判OOM风险、合理配置Executor内存提供了重要依据。
例如：
- 若Explosion Ratio = 3.0，意味着磁盘上1GB的spill数据，在内存中实际占用了约3GB；
- 若该值远大于1，说明数据在内存中高度"膨胀"，需警惕内存压力；
- 若接近1，则表明序列化/压缩效率高，内存与磁盘占用接近。

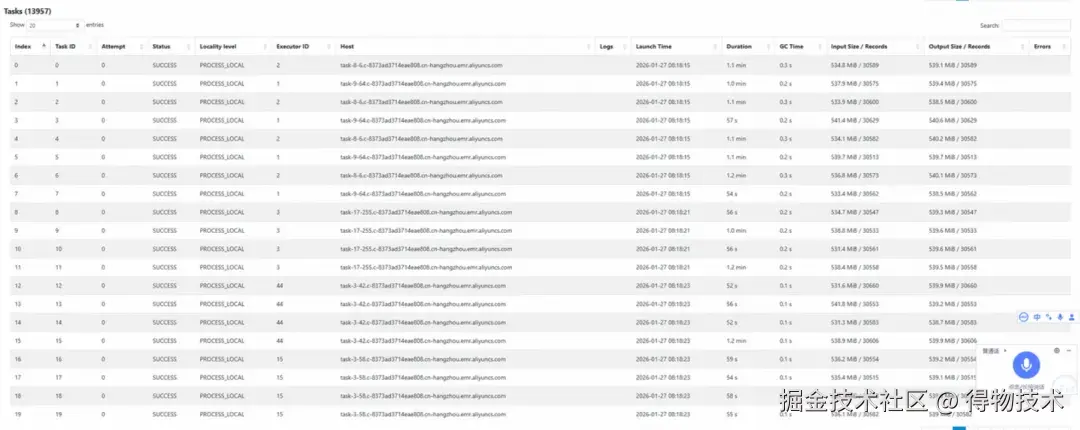

Tasks
在介绍完粗粒度的Summary Metrics后，我们进一步深入到更细粒度的Tasks列表。实际上，Tasks表格中展示的许多指标（如 Duration、Shuffle Read Size、GC Time 等）与Summary Metrics中的内容高度一致，其含义完全相同，因此无需重复解释------你可以直接参照前文对Summary Metrics的说明来理解这些字段。
两者的核心区别在于：
- Summary Metrics提供的是对所有Tasks的聚合统计（例如最小值、中位数、最大值等），用于把握整体趋势；
- Tasks列表 则逐行展示每个Task的具体指标值，呈现个体行为。
这种细粒度视图特别适用于定位异常任务，例如：
- 执行时间显著偏长的Task;
- Shuffle 读取数据量异常高的Task;
- 发生磁盘 Spill 或 GC 耗时过长的Task。
通过对比单个Task与整体统计的偏差，可以快速识别性能瓶颈或数据倾斜问题，从而实现精准的故障排查与调优。

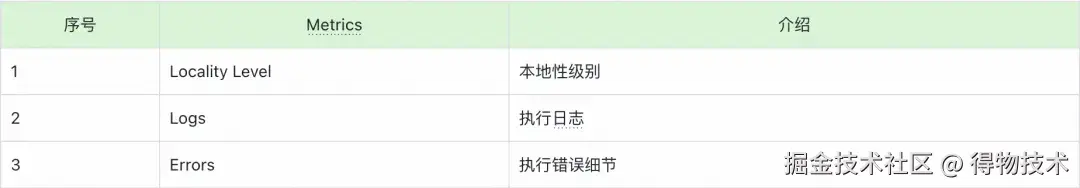

新增的指标并不多，其中最值得关注的是 Locality Level（本地性级别） 。
正如调度机制中所讨论的，每个Task在提交时都会携带一个本地性偏好（locality preference） ，用于指示它希望在哪个层级上访问其输入数据------例如是否优先在数据所在的节点、机架或任意节点上执行。Spark调度器会尽可能依据这一偏好，将 Task 分配到靠近其所需数据的 Executor上。
这一机制的核心目标，正是践行Spark的核心设计原则："数据不动，代码动" 。通过将轻量级的计算逻辑移动到数据所在的位置，而非将大量数据跨网络传输到计算节点，从而显著减少网络 I/O 开销，提升任务执行效率。因此，Locality Level不仅反映了任务调度的亲和性，也是评估数据局部性优化效果的重要依据。
四、实战环节
这里我们选两个典型的例子进行分析调优：
案例一（scan表慢和内存问题）

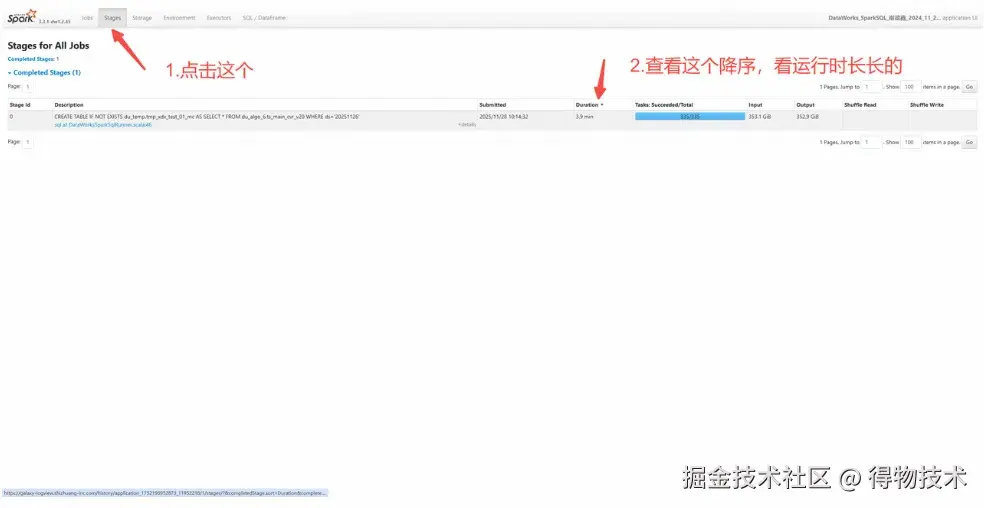

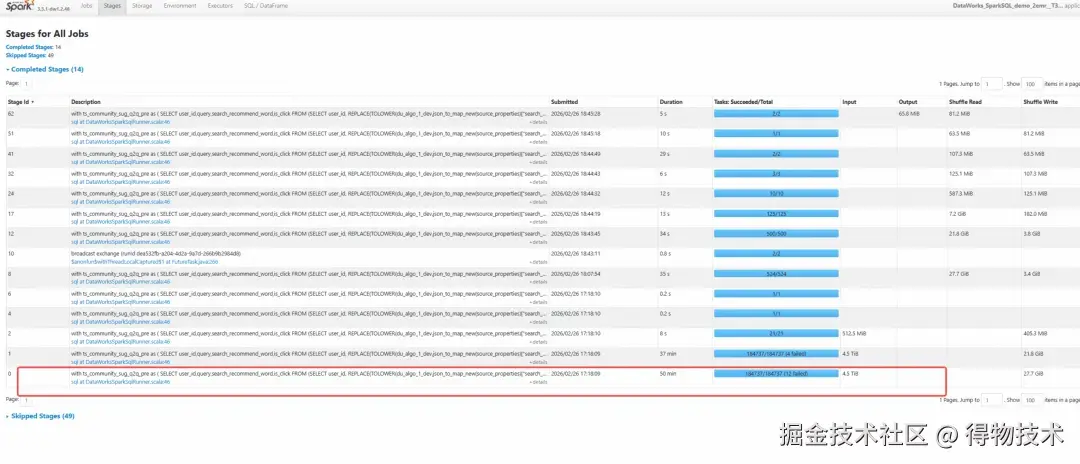

如上图所示，我们选择运行时间最长的一个Stage进行具体分析调优，点进去进入该Stage内部，如下所示：

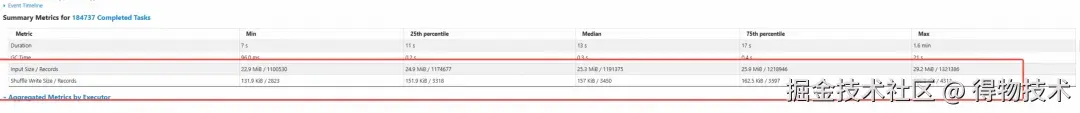

观察如上指标会发现两个问题点：
1.这里单个Task处理的数据量为25MB左右，正常来说，一个Task处理的数据量为128-256MB较为合理，这是由于原始表的数据量大，小文件太多，导致分配的Task数据量过大。

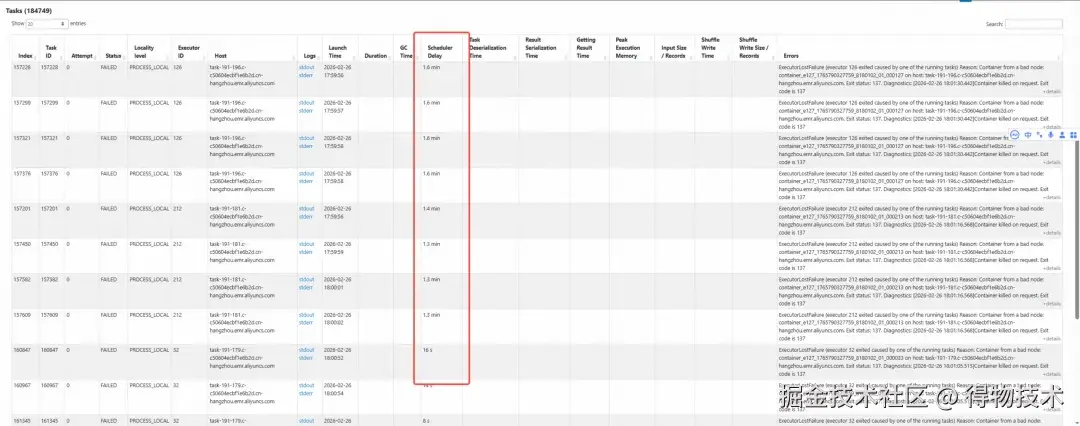

2.并且由第二个图可知失败重试的Task的调度等待时间过长，这是由于Task数据量过多，而实际并发只有1000，导致部分Task调度时间太长导致。
对于上述问题，我们可以通过设置表的切片大小缓解问题：
set spark.sql.odps.split.size.du_shucang.dws_traffic_algo_search_keyword_stats_di=512MB添加如上参数后观察效果：
我们第一次将切片大小控制到512MB来减小实际Task数，可以看到相对于上次该Stage会快20min，这里我们还可以继续增大表的切片来迭代看效果，感兴趣的可以自己尝试。
我们在从另外一个角度看待问题，当我们试图减小分配给Stage的Task数量时，那么Task的实际处理数据量就会增大，这里我们可以通过减小"spark.executor.cores"的核数来隐形的增大Task的内存或者调大spark.executor.memory的内存来显性的增大Task的内存，这里由于Task的量级太多，我们选择增大spark.executor.memory来进行优化，效果如下所示：

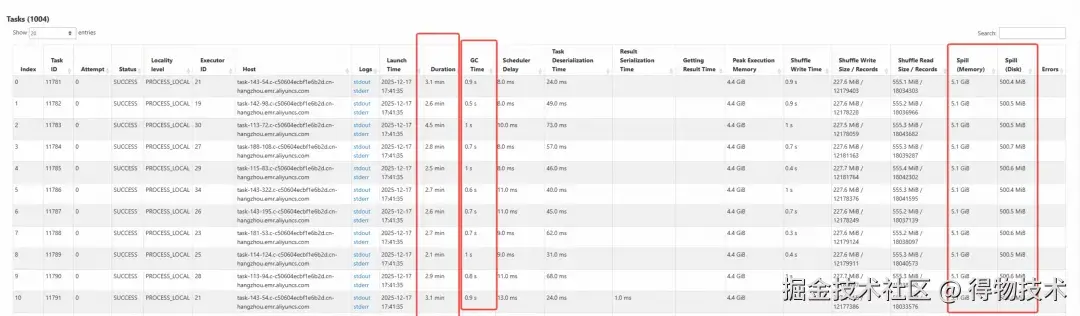

这里由于本身Task处理的数据量是很小的，所以无法很显著的看到效果，若是出现下图所示的情况，调大内存效果会更显著些：
总结：在Spark中，当读表时由于数据量大，而此时Task处理的数据量又过小时，可以通过set spark.sql.odps. split.size.xxx=xxMB来减小task数量，而通过Spill和Spill Memory Disk来观察其是否需要增大内存或者实际并发量。
案例二（shuffle之后并行度不足）
该case打不开了之前记录的，随便拿了一个还是老样子降序查看最大的。
分析是在Shuffle阶段并行度提升不了。
总结：在Spark中，Join、Group都会在Shuffle阶段产生并行度，这个Shuffle是一个很大的池子，可以利用万能参数进行增加并行度。
- 读取Shuffle数据的目标大小 ；
- 提高AQE shuffle默认分区数；
"spark.sql.adaptive.advisoryPartitionSizeInBytes":"64MB";
"spark.sql.adaptive.coalescePartitions.initialPartitionNum":"1000".
注意：有些时候会发现增加了还是没变，那是因为切分还是太大。1,2切分，3调整限制。
"spark.sql.adaptive.advisoryPartitionSizeInBytes":"8KB",
"spark.sql.adaptive.coalescePartitions.minPartitionSize":"8KB"
"spark.sql.adaptive.coalescePartitions.initialPartitionNum":"3000".
五、总结
总的来说，我们通过Spark UI界面去优化亦或者去定位错误，都离不开内存与并行度这两个大的维度，通过相应的Summary Metrics，我们可以很好的定位到问题所在，是内存过小，还是并行度不够，事实上，内存与并行度并不是独立的，而是相互影响，相互制约的一种关系，并行度决定了"有多少个Task同时运行"，而内存决定了"每个 Task能分到多少资源"。
当并行度一定的时候，当我们试图通过调大内存来解决问题而问题并未得到解决的时候，实际上，当内存变大而实际并行度固定时，每个Task所分配的内存就会增大，所带来的额外开销就是做内存穿透的时间增加，从而GC时间增大。
当内存一定时，我们去调大并行度或者增大核数时，每个Task所分配的内存就会变小，就会容易出现内存溢出的风险。

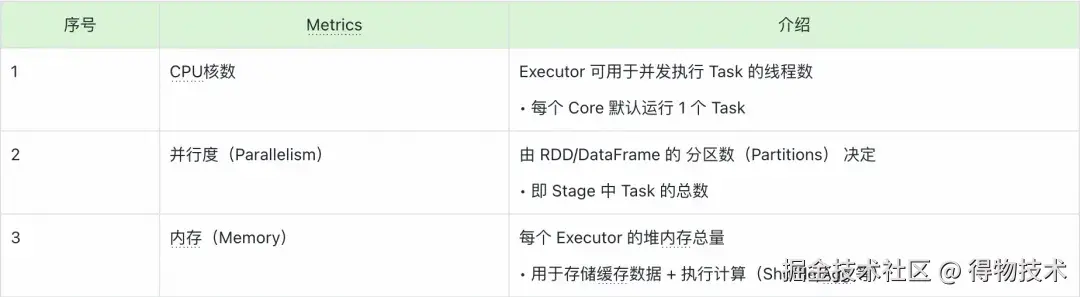

对于一个任务，那我们如何去合理的配置其并行度和内存，这里我们可以看一个任务耗时最长的的几个Stage，假设某个Stage的并行度为5000，而此时所给的参数为executor.memory=12g,executor.cores=4,spark.dynamic
Allocation.maxExecutors=250，此时集群最大并行度250*4=1000，也就是说当前任务需要分5批执行，此时集群中一个Task内存为3g，按照经验论，每Core对应4～8GB内存是合理的，而处理的总并发度通常会是实际并发度的2~3倍为合理，因此，我们将参数设定为 executor.memory=16g, executor.cores=6来进行一个迭代优化。
一个好的Spark作业，Task均衡、无Spill、CPU打满、内存够用，这是我们去做优化的一个理想状态！
