STM32软件I2C读写AT24C64

AT24C64存储空间大小为64Kbit，也就是65536bit，能存放65536/8 = 8192Byte数据。

写数据

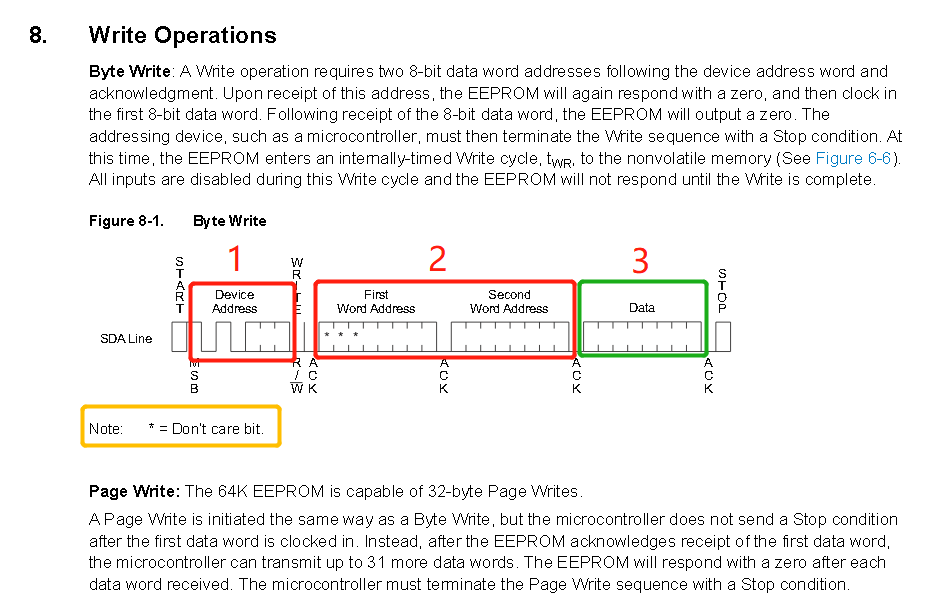

1、按字节写

发送了起始信号后，第一部分要先发送从机地址，第二部分发送访问的存储地址，第三部分发送写入的一字节数据。

从机地址按硬件上EEPROM芯片的A2 A1 A0引脚接线来定义。

存储地址可以看到由13位组成，最左三位是无意义的位，因为按照上面所说，AT24C64可以存储8192个字节的数据，实际以0为起始的话就只有8191个数据，8191换算成二进制为00011111 11111111，可以看出刚好能由13位表示EEPROM内部数据的存储地址。

void AT24C64_W(uint8_t Address, uint8_t Data)
{
    I2C_Start();
    I2C_SendByte(AT24C02_Write);
    uint8_t ack1 = I2C_ReceiveAck();
    I2C_SendByte(Address);
    I2C_ReceiveAck();
    I2C_SendByte(Address);
    I2C_ReceiveAck();
    I2C_SendByte(Data);
    uint8_t ack2 = I2C_ReceiveAck();
    I2C_Stop();
}

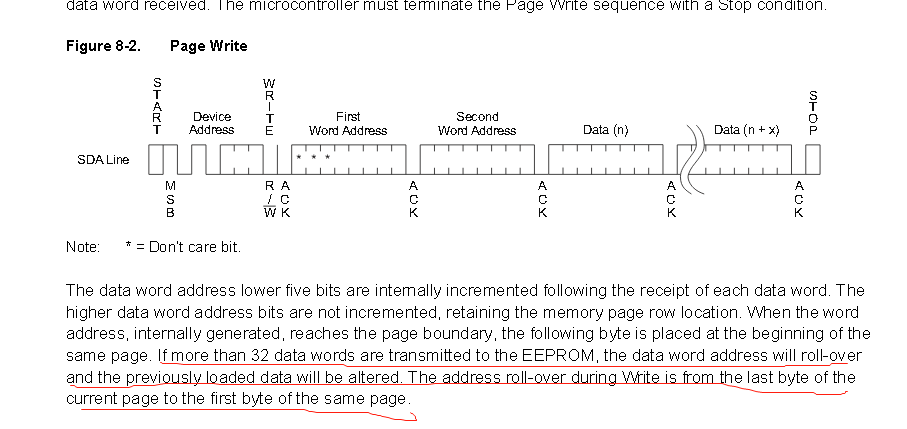

2、按页写

与按字节写入相比，页写入在第一个字节写完后再写了x个数据，因为AT24C64每页32个字节，所以这里的x = 3，也就是再写3byte后结束按页写入。

需要注意的是，每写一个Byte的数据页内地址+1，红线画出来的地方表示当前页写满后会重新覆盖掉这一页前面的数据，而不会自动跳转到下一页。

void AT24C64_W_Page(uint8_t Address, uint8_t* Data)
{
    uint8_t i;
    I2C_Start();
    I2C_SendByte(AT24C02_Write);
    uint8_t ack1 = I2C_ReceiveAck();
    I2C_SendByte(Address);
    I2C_ReceiveAck();
    I2C_SendByte(Address);
    I2C_ReceiveAck();
    for ( i = 0; i < 32; i++)
    {
        I2C_SendByte(Data[i]);
        I2C_ReceiveAck();
    }
    I2C_Stop();
}

读数据

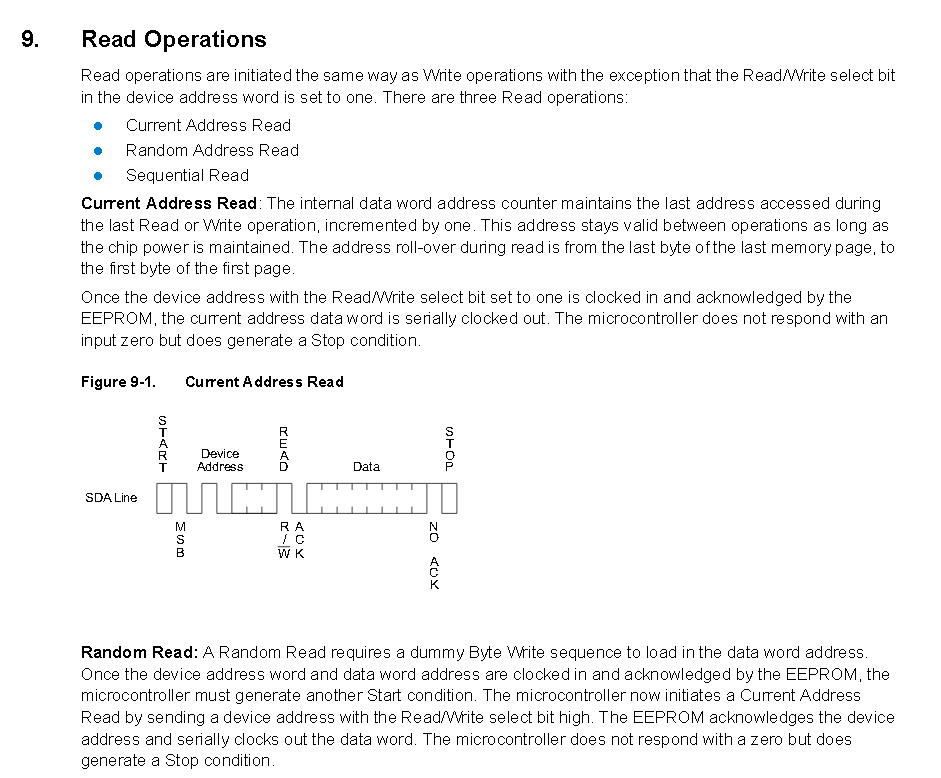

1.当前地址读取数据。

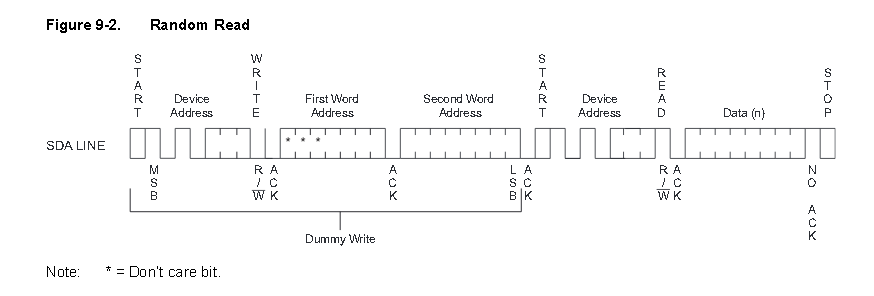

2.选定地址读取数据 。

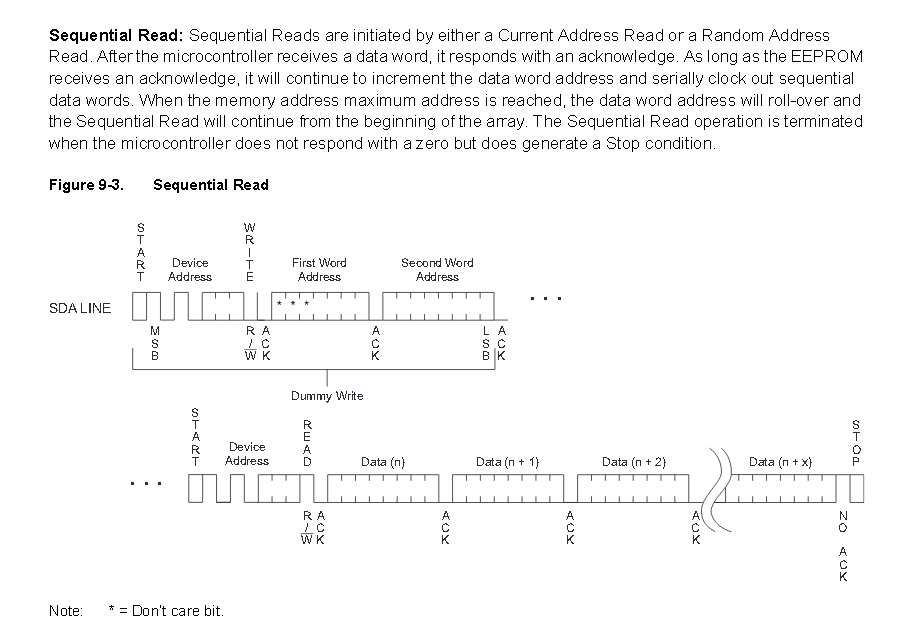

3.连续读取数据。

void AT24C64_R(uint8_t Address, uint8_t *PBUff, uint16_t datalen)
{
    uint8_t i;
    I2C_Start();
    I2C_SendByte(AT24C02_Write);
    I2C_ReceiveAck();
    I2C_SendByte(Address);
    I2C_ReceiveAck();
    I2C_SendByte(Address);
    uint8_t ack4 = I2C_ReceiveAck();

    I2C_Start();
    I2C_SendByte(AT24C02_Read);
    uint8_t ack3 = I2C_ReceiveAck();
    for (i = 0; i < datalen-1; i++)
    {
        PBUff[i] = I2C_ReceiveByte();
        I2C_Ack();
    }
    PBUff[datalen-1] = I2C_ReceiveByte();
    I2C_NAck();
    I2C_Stop();
}

注意：写完数据建议等待5ms，等待数据写入完成

AT24CXXX容量

总容量(Byte容量) = 页数 × 页内字节单元数。

|----------|---------|-----------|------|---------|
| AT24CXXX | bit容量 | Byte容量 | 页数 | 页内字节单元数 |
| AT24C01 | 1Kbit | 128Byte | 16页 | 8Byte |
| AT24C02 | 2Kbit | 256Byte | 32页 | 8Byte |
| AT24C04 | 4Kbit | 512Byte | 32页 | 16Byte |
| AT24C08 | 8Kbit | 1024Byte | 64页 | 16Byte |
| AT24C16 | 16Kbit | 2048Byte | 128页 | 16Byte |
| AT24C32 | 32Kbit | 4096Byte | 128页 | 32Byte |
| AT24C64 | 64Kbit | 8192Byte | 256页 | 32Byte |
| AT24C128 | 128Kbit | 16384Byte | 256页 | 64Byte |
| AT24C256 | 256Kbit | 32768Byte | 512页 | 64Byte |
