引言
今天我们要学习的模块是热敏电阻传感器模块 ，并通过 ADC采样 来读取它的输出。
这个模块应用非常广泛，常见的场景包括：
- 家电行业：比如空调、冰箱、冷柜。
- 工业自动化：过程控制、设备保护。
- 汽车电子：发动机管理系统、舒适性控制。
- 医疗设备：生命体征监测、治疗仪器。
可以说，温度传感器几乎无处不在。
模块概述
-
热敏电阻基础
- NTC（负温度系数）：温度升高，电阻减小。→ 应用更普遍。
- PTC（正温度系数）：温度升高，电阻增大。
- 封装形式：有玻璃封装、环氧树脂封装、表贴等不同形式。
-

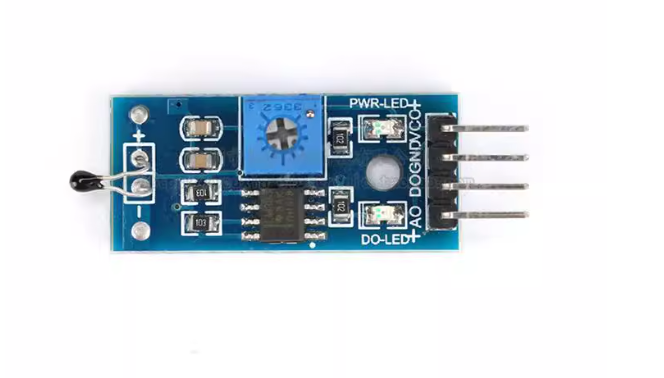

接口与功能
- 3引脚版本：VCC、GND、OUT（模拟输出）。
- 4引脚版本：多了一个数字输出（DOUT），内部自带比较器（如LM393），还带有LED指示灯。
- 本次我们使用的是 4引脚增强版。
-
电气参数
参数 典型值 说明 工作电压 3.3V~5V 和单片机兼容 输出信号 0~VCC 模拟电压 直接接ADC 测温范围 -40°C ~ +125°C 取决于型号 精度 ±1°C ~ ±5°C 和应用相关 B值 3950K, 3435K 等 热敏特性参数 引脚功能表（4引脚模块）：
引脚 功能 连接目标 VCC 电源正极 3.3V / 5V GND 电源地 GND AOUT 模拟输出 MCU ADC引脚 DOUT 数字输出 MCU GPIO引脚 -
输出方式
- 模拟输出（AO） ：
输出连续电压信号（0~VCC），与温度变化成比例，需要用ADC采样读取。信息更丰富，但需要软件处理。 - 数字输出（DO） ：
内部比较器把温度信号和电位器设定的阈值进行比较。高低电平输出，简单易用，但只能知道"超过/没超过阈值"。
- 模拟输出（AO） ：
硬件连接

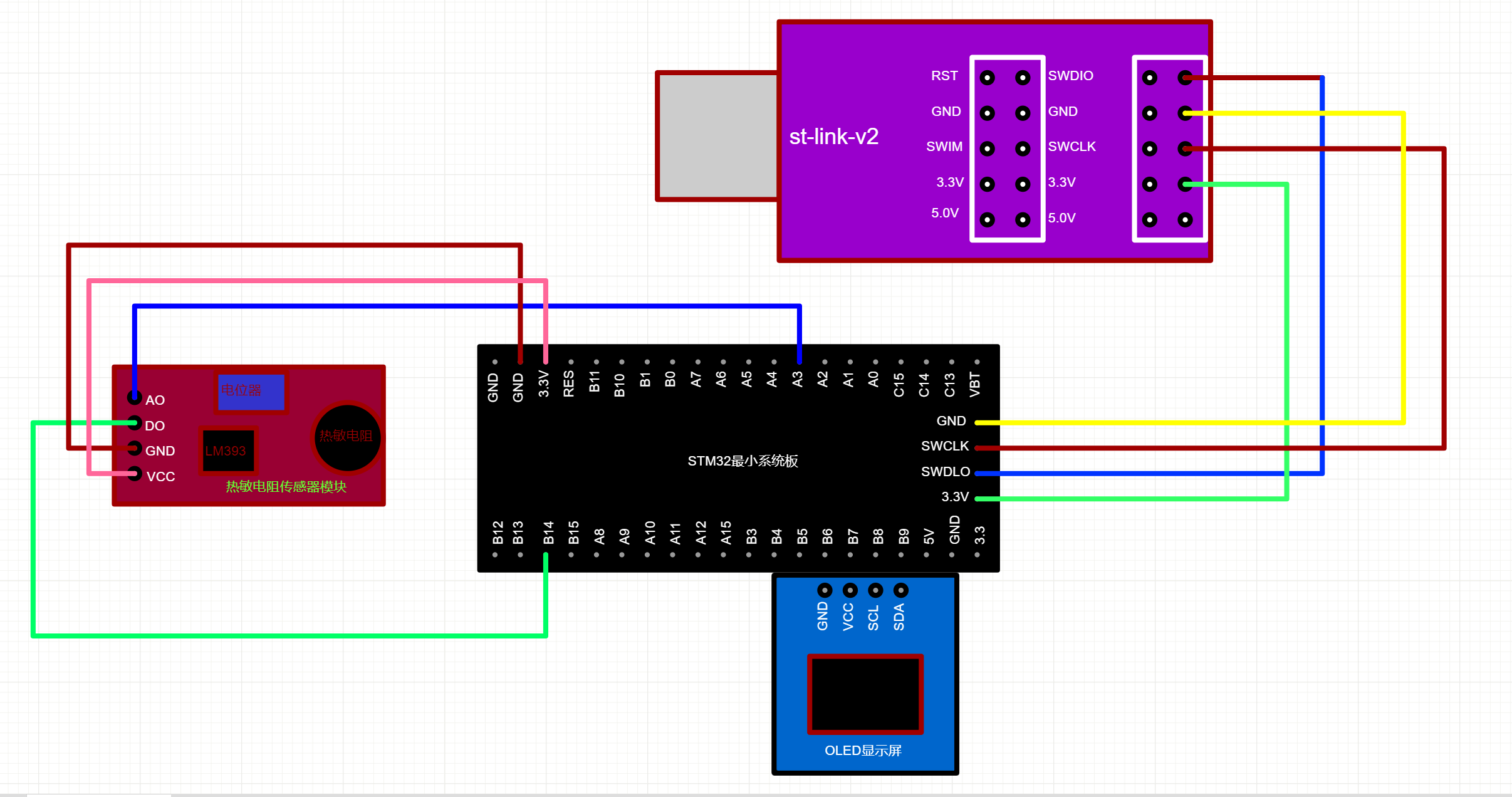

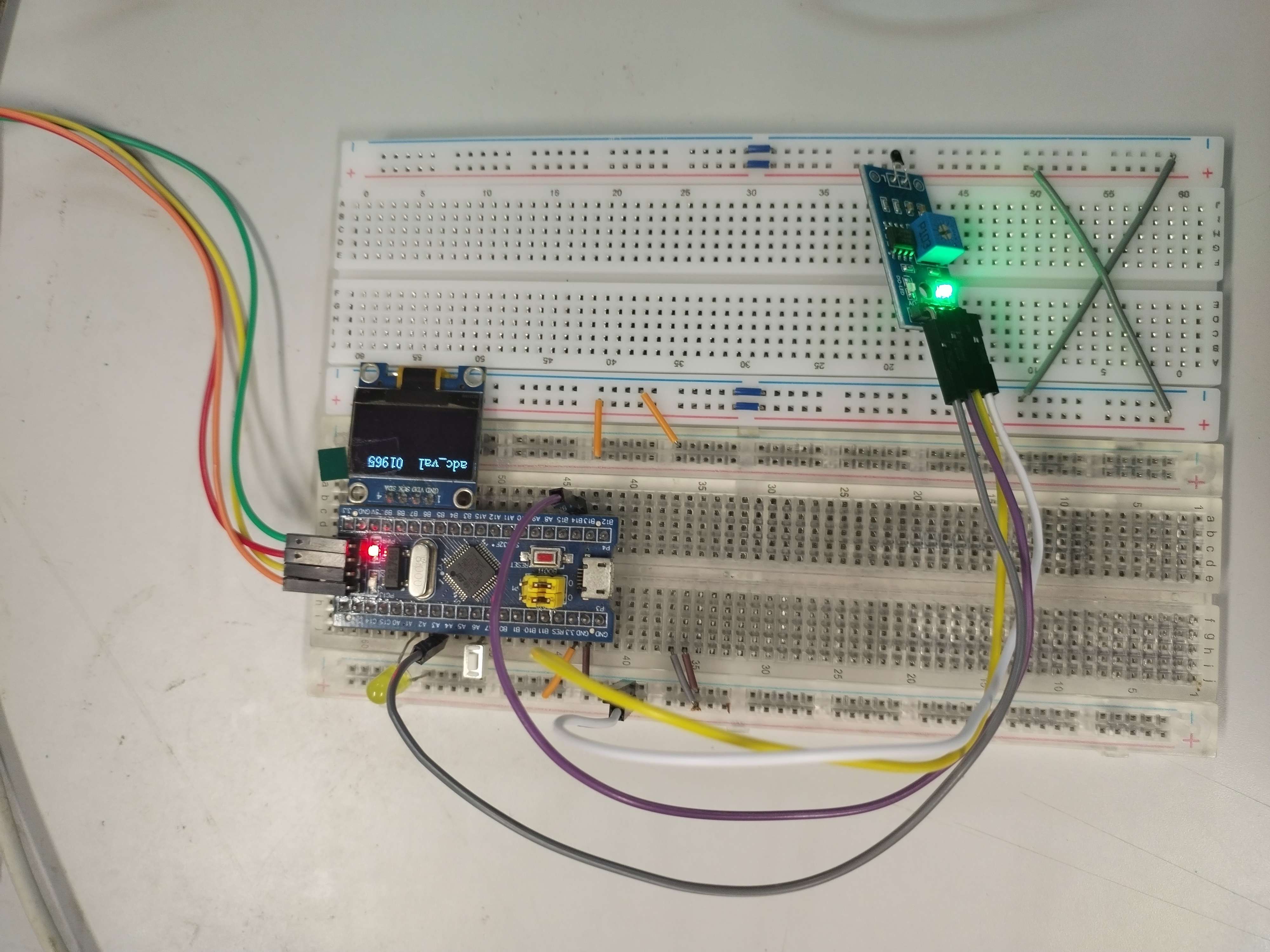

在本实验中，传感器与STM32单片机的连接方式如下：
- AO → A3 (ADC采样引脚)
- DO → B14 (GPIO输入)
- VCC → 3.3V
- GND → GND
STM32CubeMX 配置步骤

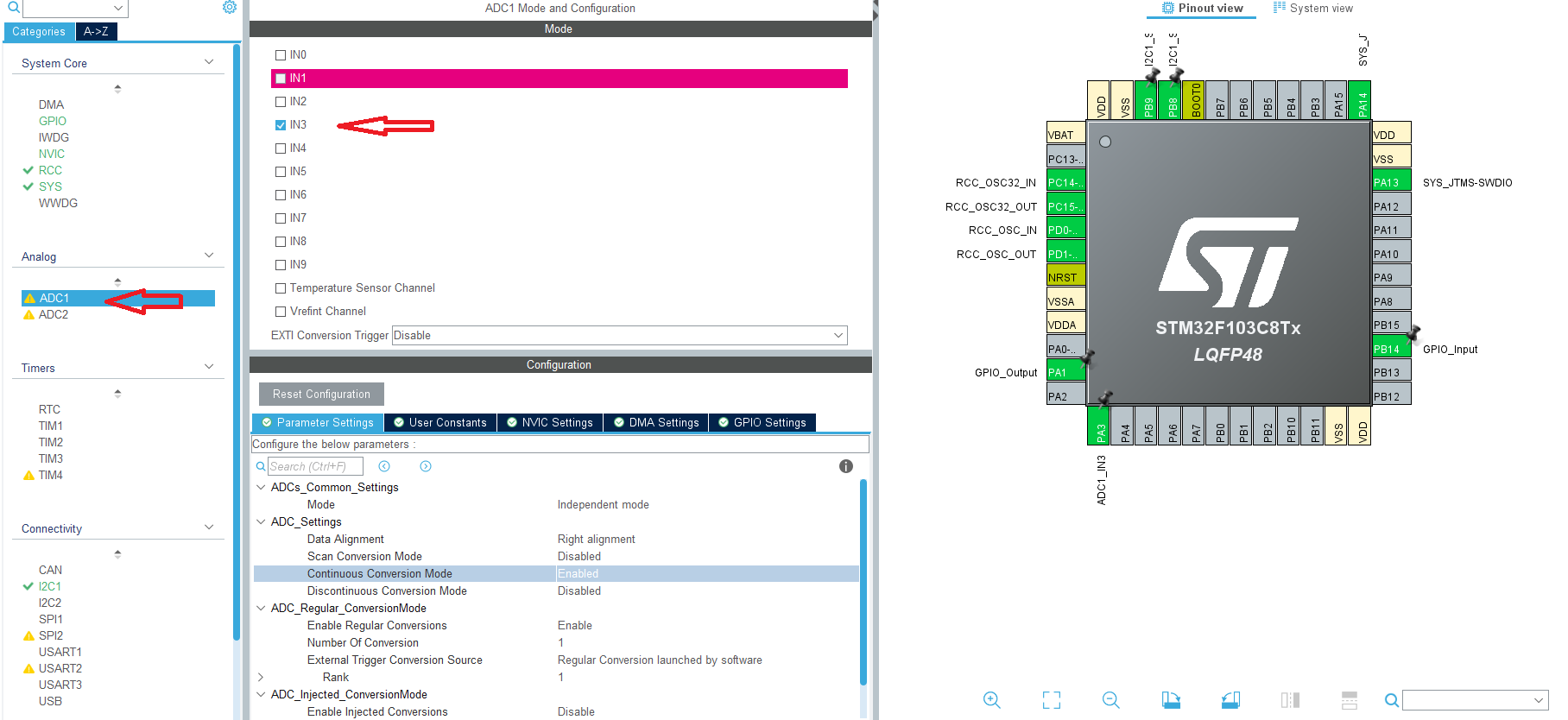

- ADC 配置

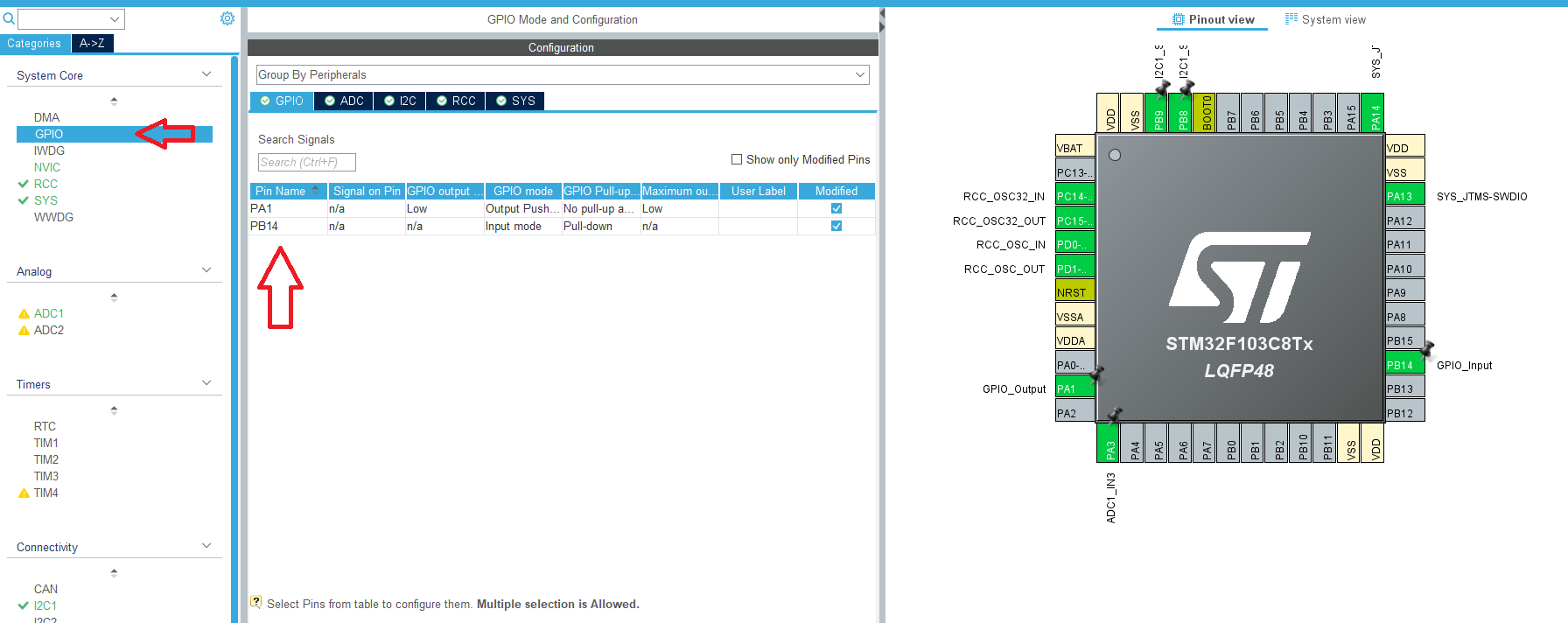

- GPIO 输入输出配置

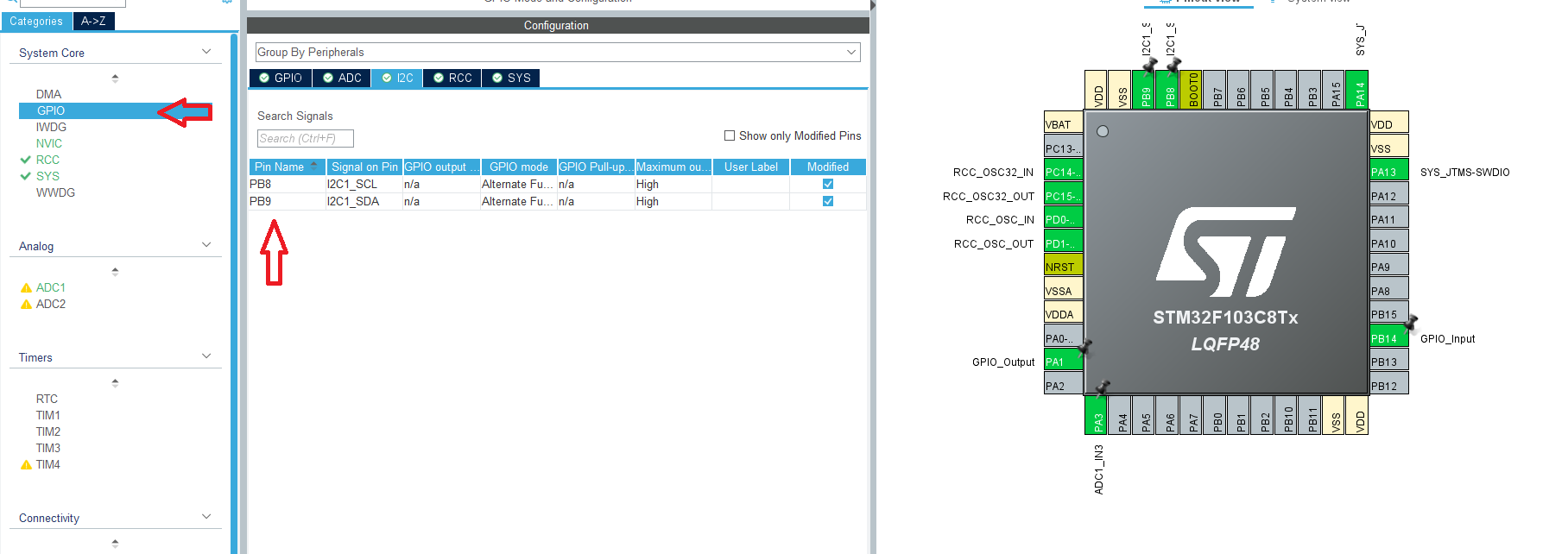

- I2C 通信引脚配置（如果后续需要扩展外设通信）

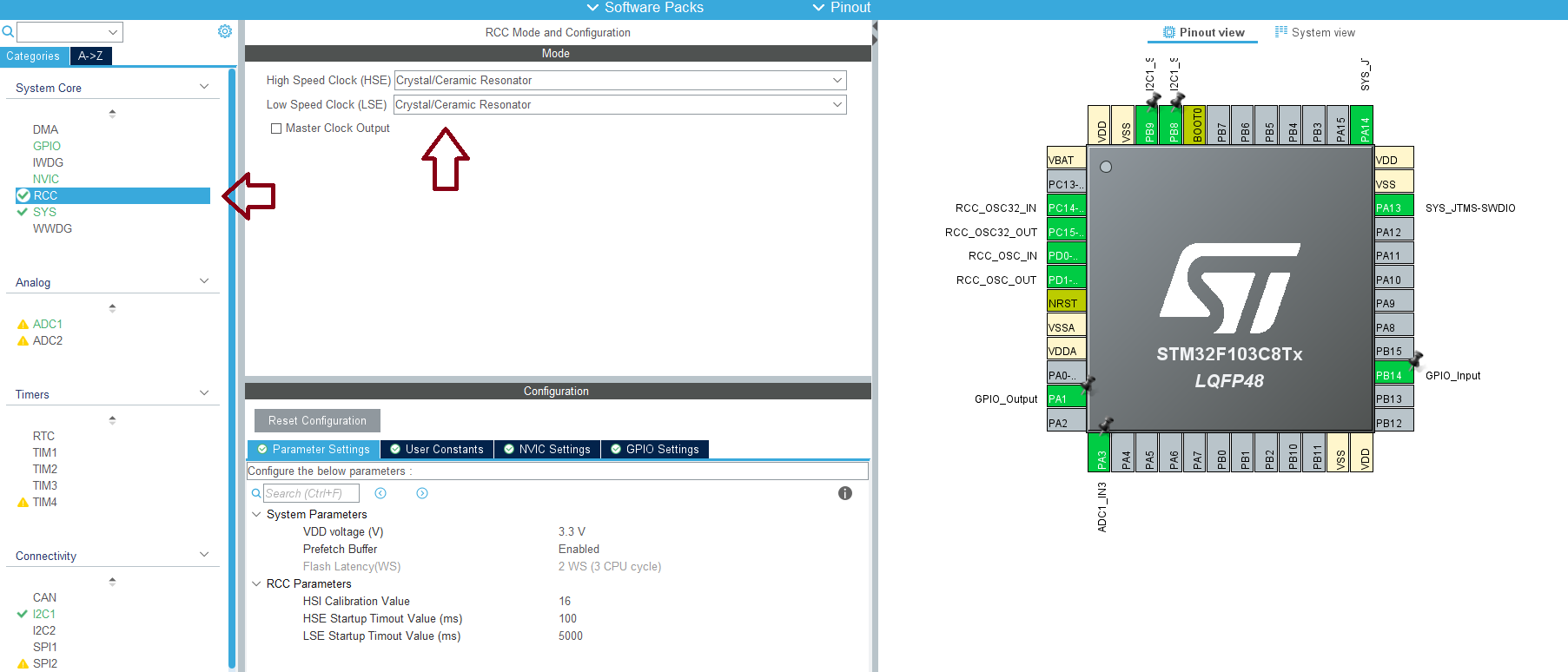

- RCC 时钟配置

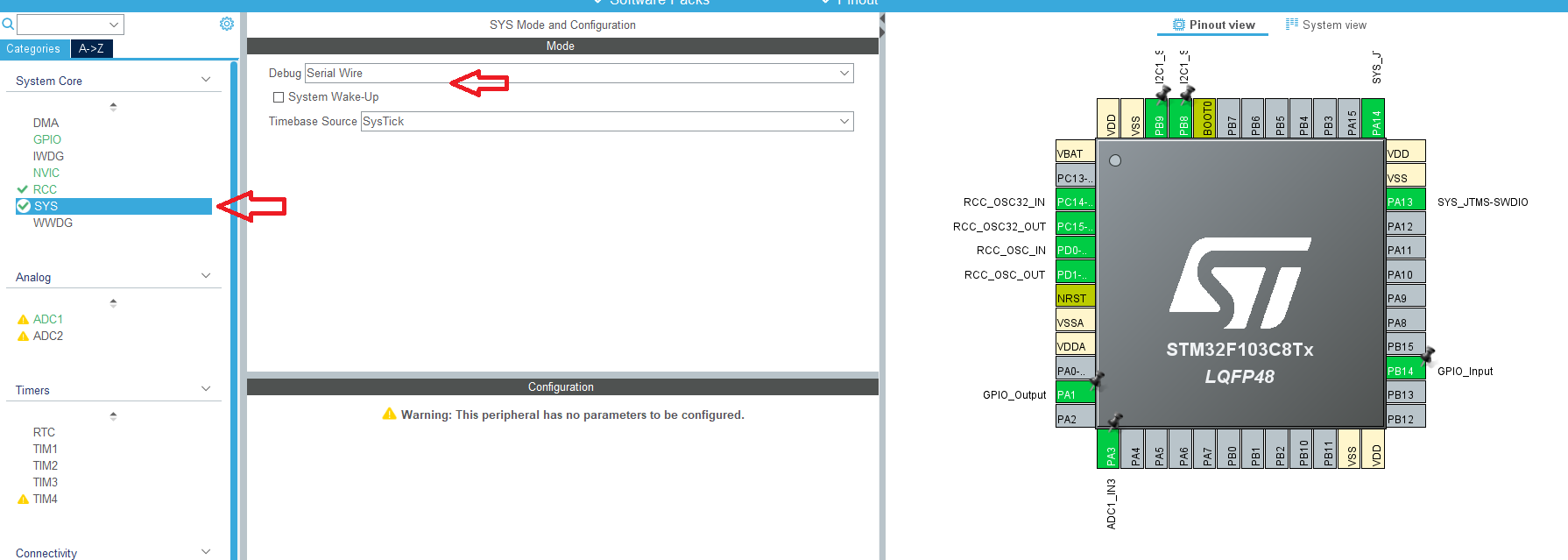

- 系统配置
代码示例
（此处预留 STM32 工程代码下载链接）
通过网盘分享的文件：热敏电阻传感器模块代码.zip
链接: https://pan.baidu.com/s/1KqYCjZUoGVb-CwfvQLJ4rw?pwd=jkcf 提取码: jkcf
总结
通过本次学习，我们认识了 热敏电阻传感器模块 的原理和接口，掌握了如何将其接入 STM32 并通过 ADC采样与GPIO读取 获取温度信息。下一步，可以尝试把数据和 OLED 屏幕、串口调试工具结合起来，实现更加直观的显示。
