硬件学习笔记--78 MCU复位电路简介

一、什么是复位电路？

复位电路 是数字系统（如单片机、CPU、FPGA、DSP等）中一个至关重要的功能单元。它的核心作用是在上电瞬间 或系统运行异常时 ，产生一个确定的信号 ，将系统内部的状态（如寄存器、计数器、状态机等）强制初始到一个已知的、确定的初始状态。

可以把它想象成电脑的"重启按钮"。当电脑死机或程序出错时，我们按下重启键，电脑就会结束当前所有混乱的状态，从开机自检的第一步重新开始运行。

上电初始化：
- 系统刚通电时，电源电压从0V上升到稳定值（如3.3V或5V）需要一个过程。在这个过程中，电压处于一个不确定的区间，系统内部逻辑电路可能处于随机、混乱的状态（寄存器可能是0也可能是1）。
- 复位电路会确保在电源电压稳定到可靠的操作电平之后，才结束复位状态，让系统开始正常工作，从而避免了系统从一种随机状态启动。
系统故障恢复：
- 在系统运行过程中，可能会受到外部电磁干扰、软件跑飞、程序陷入死循环等情况。
- 此时，一个外部的手动复位按钮 或看门狗定时器可以触发复位信号，强制系统重新启动，使其从故障中恢复，提高了系统的可靠性和抗干扰能力。
同步逻辑起点：
- 确保系统中所有复杂的逻辑单元和模块都从同一个起点开始运行，避免因部分模块未准备好而导致的数据错误或逻辑冲突。

复位脉冲宽度：复位信号必须维持足够长的时间（例如，对于许多单片机，需要至少几十毫秒），以确保系统内部的时钟电路和所有逻辑单元都有足够的时间完成初始化。
复位电平 ：可以是低电平有效 （如 /RESET, RSTn）或高电平有效 （如 RESET）。低电平有效更为常见。
- 低电平有效：正常工作需要高电平，复位期间为低电平。
- 高电平有效：正常工作需要低电平，复位期间为高电平。
时序要求：复位信号的释放（撤销）时机也很关键，通常要求在系统主时钟稳定之后才释放复位。

这是最基础、最常见的复位电路，利用电容的充电特性实现延时。

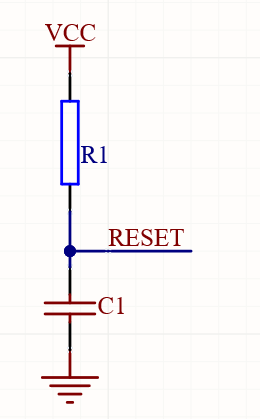

电路图（低电电平有效）

工作原理：

上电瞬间 ：电容C相当于短路，/RST引脚电压接近0V（低电平），系统处于复位状态。
电源对电容充电：随着时间推移，电容两端电压逐渐升高。
充电完成 ：当电容电压（即/RST引脚电压）升高到MCU认定的复位阈值电压以上时，复位信号解除，MCU开始工作。
复位时间：由电阻R和电容C的值决定，时间常数 τ = R * C。通常通过调整R和C的值来获得所需的复位脉冲宽度（例如，10kΩ电阻和10μF电容可以提供约100ms的复位时间）。

优点：简单、便宜。
缺点：

为了解决RC电路的问题，出现了专门的电源监控和复位芯片（如 TI的TPS380x系列， MAXIM的MAX809/MAX810， ADI的ADMxxx系列）。

工作原理：

功能特点：

优点：高可靠性、高精度、抗干扰能力强、功能丰富。
缺点：成本比RC电路高。
应用：几乎所有对可靠性要求高的工业、汽车和消费电子产品。

现在很多现代单片机都集成了上电复位和掉电检测功能。这简化了外部电路设计，节省了PCB空间和成本。

工作原理：与专用复位IC类似，但在芯片内部实现。

注意：

复位电路类型	优点	缺点	适用场景
RC复位	成本极低，结构简单	可靠性低，抗干扰差，温度特性差	低成本、环境简单、对可靠性要求不高的消费类产品
专用复位IC	高可靠性，高精度，抗干扰强，功能丰富	成本较高	工业控制、汽车电子、医疗设备、通信设备等所有高可靠性系统
内置复位	节省空间和BOM成本	性能可能不如专用IC	对成本敏感且环境不太恶劣的通用嵌入式系统

复位电路虽然看似简单，但它是数字系统稳定运行的"第一道保险"。一个可靠的设计是产品成功的基础。
