FPGA学习笔记-图书馆存包柜，乒乓球游戏电路设计

一.图书馆存包柜电路设计

内容及要求

（1）存包柜共有128个；

（2）电路分为两部分：主控电路和每个柜的节点电路；

（3）节点电路接受和发送带有地址编码、控制编码的串行数据，也可以采用标准总线结构；

（4）节点电路带有条形码/二维码的扫描功能，直接输出布尔量（不需要设计该部分电路）；

（5）其余功能自行设定；完成主控电路和节点电路；

1 翻译

要做一个128 个柜子的存包柜系统，结构分两层：

主控电路：像"柜子管理员"，负责轮询/下发开锁命令/记录状态
节点电路（每个柜一个）：像"柜子本体控制板"，带地址，能收发串行数据，能读扫描器布尔量（扫码成功=1），能控制开锁执行器、读门磁等（其余功能自己设定）

难点：

128 节点怎么挂在一条串行总线上
什么时候哪个节点说话，避免总线冲突
协议帧怎么设计，怎么仿真证明正确

2 总体方案

主控轮询 + 多点挂载串行总线

主控通过 BUS_TX 广播请求（带 addr + cmd）
只有地址匹配 的节点在规定时隙通过 BUS_RX 回应（节点未被点名则高阻/不驱动）
主控维护 128 个节点的状态表（是否占用/门状态/扫码事件/报警等）

⚠️ 硬件上：如果真要外接 128 个物理节点，BUS_RX 要"共享回传"(三态/开漏)。但课设一般允许"单板演示+仿真证明"。

3 "自定功能"

题目允许"其余功能自行设定"，但必须让系统像真的存包柜。给你一套非常合理、实现又不复杂的功能定义：

（1）节点（每柜）本地信号

scan_ok：扫码成功布尔输入（题目给的，不用设计扫码器）
door_closed：门磁（1=关门）
open_act：开锁执行输出（给电磁铁/继电器一个脉冲）

（2）节点内部状态（寄存器）

occupied：占用状态（0空 / 1已存）
alarm：异常（比如门长时间未关、非法打开等，可选）
scan_latch：扫描事件锁存（scan_ok 来了先记住，等主控来取）

（3）业务规则

空柜 occupied=0 时，如果 scan_ok=1 → 节点置 scan_latch=1
主控轮询看到该柜 scan_latch=1 && occupied=0 → 下发 OPEN
节点收到 OPEN → open_act 输出一个脉冲（比如 200ms），并清 scan_latch
门打开再关上 door_closed 回到 1 → 节点把 occupied 置 1（表示已存包）
取包：已占用 occupied=1 时再扫码一次 scan_ok=1 → 主控下发 OPEN → 关门后 occupied 置 0

这套逻辑非常"课设友好"：既有扫码、又有占用、又有开锁，还能解释为什么需要主控轮询。

（4）两个关键 FSM

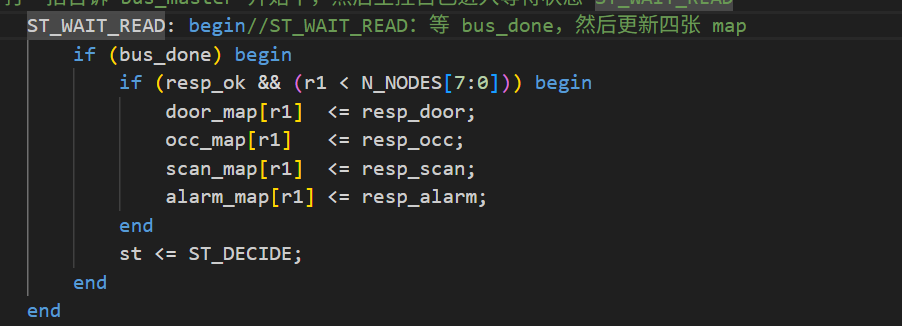

主控轮询 FSM（简写）

addr=0
循环：
1. 发 READ(addr)
2. 等应答，超时则标记 offline（可选）
3. 更新 map
4. 如果该 addr scan=1 → 决策是否发 OPEN(addr)
5. addr++ 到 127 后回 0

节点命令 FSM（简写）

IDLE：监听 SOF=0x55
RECV：收够5字节校验
若 addr_match：
- CMD=READ → 组帧应答
- CMD=OPEN → open_act 脉冲 + 清 scan_latch + 应答
若不匹配：丢弃

4 通信协议怎么设计（决定你后续代码难度）

轮询策略 ：主控对 addr=0..127 依次发送 READ，每次等待应答超时再换下一个。

这样可以严格避免冲突：因为只有被点名的节点回应。

5 单板如何"演示128柜"

5.1 概述

（1）板子上没有128个真实柜子，但我们可以"逻辑上有128个节点"，外部只用少量输入/输出去选中某一个柜子来演示。

（2）在 FPGA 里你真的实例化了：

locker_node[0] ... locker_node[127]（共 128 个）
主控 locker_main_ctrl 真的在轮询 addr_ptr=0..127
总线 bus_master 真的在和这 128 个节点做通信

所以电路是完整的 128 柜系统。

但现实问题是：你不可能把 128 个扫码头、门磁、锁舌都接到一块板子上。

因此演示时就用"选择地址 + 注入事件 + 观察状态"的方式，让老师相信你实现了"128个柜子"，只不过外设是模拟的。

（3）"选择地址 + 注入事件 + 观察状态"：

选一个柜子地址 sel_addr（0~127）
- 用拨码/按键改这个地址
- 或者更简单：直接用 PC 串口发 ADDR
对 sel_addr 这个柜子制造事件
- "模拟扫码成功" → 给该节点一个 scan_ok 脉冲
- "模拟门开/关" → 改该节点的 door_closed
把这个柜子的状态显示出来
- 用 LED/数码管显示 door/occ/scan/alarm
- 或者直接用串口回包把状态打印在 PC 上（更稳更清楚）

现在的工程选：PC 串口演示。

5.2 PC 串口演示

PC 不是在直接控制每个 node 的内部寄存器；PC 是在控制主控/模拟输入，然后主控仍然按系统结构去跟节点交互。

PC协议：只是给你一个"外部演示入口"，让你能指定某个柜子、注入事件、读回状态。
128节点总线：才是课设要求的"主控+节点通信结构"的核心。

（1）协议概述（PC ↔ FPGA 串口命令/应答）

物理层：UART（异步串口），默认 BAUD=115200，8N1（8数据位/无校验/1停止位）
帧长度：固定 5 字节，便于解析与仿真验证
校验方式：加和校验（sum & 8'hFF），快速、硬件开销低

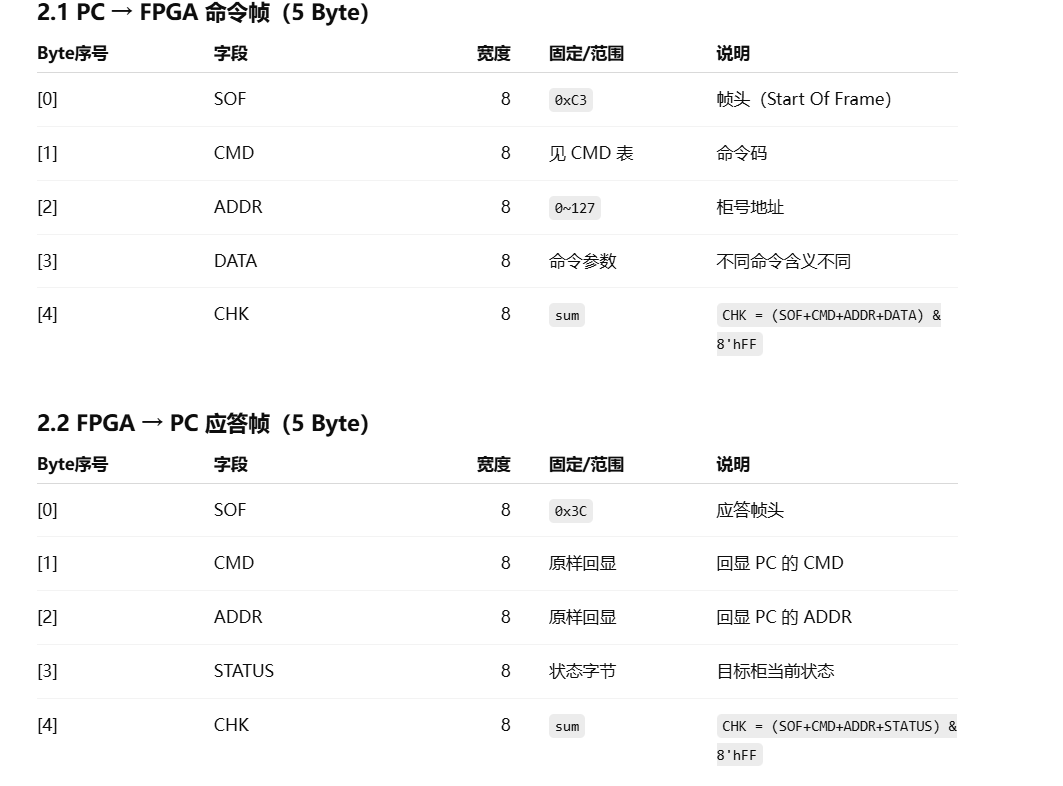

（2）帧格式定义

说明：

A.CHK：

校验 = (SOF+CMD+ADDR+DATA) & 0xFF，用来防止串口噪声导致误触发

B.STATUS 的 bit 定义：

bit0 = door_closed：1 关门 / 0 开门
bit1 = occupied：1 占用 / 0 空闲
bit2 = scan_latch：1 表示"曾扫码成功但还没消费"
bit3 = alarm：报警（你目前可能没怎么用它）
bit7..4 保留为 0

也就是说，PC 收到一个 STATUS=0b0000_0111 这种，就能解读：

door=1（门关）
occ=1（占用）
scan=1（有扫码待处理）

C.CMD命令：

CMD=0x01 READ（读状态）

用途：看现在这个柜子的状态是什么,演示时你可以随时 READ 某个 addr 来证明"128个柜子都有状态"。

CMD=0x02 OPEN（紧急开锁）

用途：强制让主控给某个节点发 OPEN（插队优先）

效果（在你的 node 里）：节点收到 OPEN 会把 scan_latch 清 0，并进入 opened=1（等待关门翻转占用）

CMD=0x03 SET_SCAN（模拟扫码）

用途：不接真实扫码头，也能让某个柜子产生"扫码成功事件",在 top 里实现为scan_pulse_in[addr] 拉高 1 个 clk（脉冲）。

效果（在 node 里）：scan_latch 变 1 并保持。

CMD=0x04 SET_DOOR（模拟门磁）

用途：不接真实门磁，也能控制门开/关，DATA bit0=1 表示关门，0 表示开门。

这个会直接改 top 里的 door_closed_in[addr]，节点的 door_closed 跟着变。

5.3 说明

理清"两套通信"

A. PC ↔ FPGA：UART 5 字节协议

你已经有：SOF=0xC3/0x3C + CMD + ADDR + DATA/STATUS + CHK
这套协议只负责：PC下命令、FPGA回状态

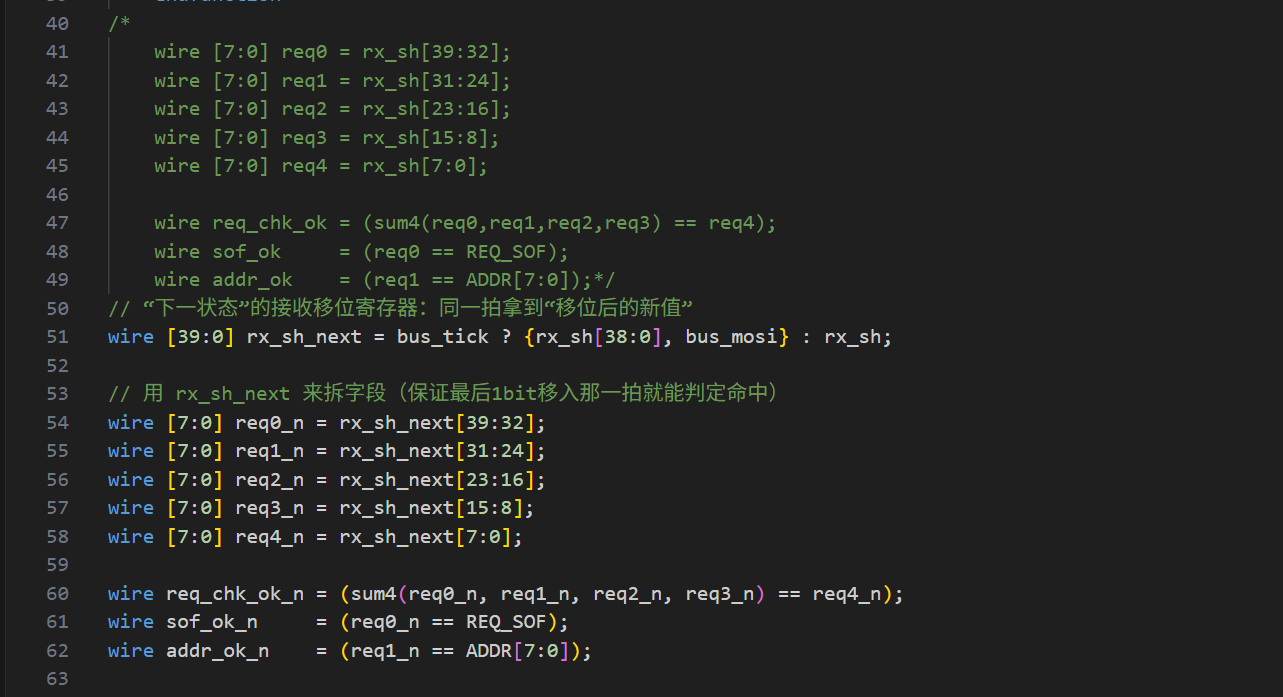

B. FPGA 内部：bus_master ↔ 128个 locker_node：40bit 同步串行总线

每次事务固定：40bit TX（主控发请求） + 40bit RX（节点回应答）
这套协议只负责：主控轮询/开锁，与每个柜节点交换状态

6 代码

6.1 uart_rx.v子模块

这份接收器默认假设是最常见的 UART 帧：

空闲：rx=1
起始位：rx=0（1 bit）
数据位：8 bit（通常 LSB 先发）
停止位：rx=1（1 bit）
无校验（因为没写 parity）

所以你会看到它在 bit_idx==0 处理起始位，bit_idx=1..8 收 8 个数据位，bit_idx==9 检查停止位并输出。

复制代码

module uart_rx #(
    parameter integer CLK_HZ = 100_000_000,
    parameter integer BAUD   = 115200
)(
    input  wire clk,
    input  wire rst_n,
    input  wire rx,
    output reg  [7:0] data,
    output reg        valid
);
    localparam integer CLKS_PER_BIT = (CLK_HZ / BAUD);
    localparam integer HALF_BIT     = (CLKS_PER_BIT / 2);
    /*CLKS_PER_BIT：一个 UART 比特持续多少个 clk 周期
    比如 CLK_HZ=100MHz, BAUD=115200：
    CLKS_PER_BIT ≈ 100,000,000 / 115,200 ≈ 868
    也就是每个 UART bit 大约 868 个系统时钟周期。
HALF_BIT：半个 bit 的长度，用来在起始位中间做"确认"，因为起始沿可能带点抖动，在半个 bit 处再看一次 rx，确认它真的还是 0。*/

    reg [15:0] clk_cnt;
    reg [3:0]  bit_idx;
    reg [7:0]  shreg;
    reg        busy;
/*核心寄存器
busy=0：在等起始位
busy=1：正在接收这一帧
clk_cnt：对着 CLKS_PER_BIT 计数，到了末尾就采样/推进 bit_idx
bit_idx：控制当前处于起始位/数据位/停止位哪个阶段
shreg：每个数据位采样一次，拼成 8bit*/
    always @(posedge clk or negedge rst_n) begin
        if (!rst_n) begin
            clk_cnt <= 0;
            bit_idx <= 0;
            shreg   <= 0;
            data    <= 0;
            valid   <= 1'b0;
            busy    <= 1'b0;
        end else begin
            valid <= 1'b0;//这里有个非常典型的写法：每个时钟周期一开始 valid <= 0，当完整收完一帧那一拍，才把 valid <= 1 拉高一次。
                          //即： valid 是一个"单周期脉冲"，表示"此刻 data 更新有效"。所以你在波形里应该看到 valid 只跳一下，不会一直保持 1。
            if (!busy) begin/*空闲态如何抓到起始位：长时间 rx=1：busy 一直 0，一旦外部发送起始位拉低 rx=0：busy 变 1（进入接收状态）。
                             clk_cnt=0（开始对这个 bit 计时），bit_idx=0（处于起始位阶段）；*/
                if (rx == 1'b0) begin
                    busy    <= 1'b1;
                    clk_cnt <= 0;
                    bit_idx <= 0;
                end
            end else begin
                clk_cnt <= clk_cnt + 1'b1;

                if (bit_idx == 0) begin
                    if (clk_cnt == HALF_BIT) begin/*起始位阶段：在 HALF_BIT 处再确认一次：刚检测到 rx=0，先别急着相信它真是起始位，等半个 bit（clk_cnt==HALF_BIT）再看：
                   如果这时 rx 已经回到 1：说明刚才只是毛刺/抖动 → busy=0 放弃；如果还在 0：确认起始位真实存在。
                   然后等满一个 bit（clk_cnt==CLKS_PER_BIT-1）：清零计数器，进入 bit_idx=1（准备采样第1个数据位）*/
                        if (rx != 1'b0) begin
                            busy <= 1'b0;
                        end
                        end
                       if (clk_cnt == CLKS_PER_BIT-1) begin
                        clk_cnt <= 0;
                        bit_idx <= 1;
                        end
                end else if (bit_idx >= 1 && bit_idx <= 8) begin
                    if (clk_cnt == CLKS_PER_BIT-1) begin
                        clk_cnt <= 0;
                       shreg <= {shreg[6:0], rx};  // 新位进入最低端，LSB first
                        bit_idx <= bit_idx + 1'b1;
                    end
                end else if (bit_idx == 9) begin/*当你收完 8 个数据位后，bit_idx 会变成 9，进入停止位阶段
                再等 1 个 bit 时间：接收结束：busy=0，输出并锁存：data <= shreg，给一个"脉冲通知"：valid <= 1，bit_idx 回到 0，准备下一帧
                注意：你这里并没有检查停止位是否为 1（只是等完时间就结束），严格版可以在停止位中点采样确认 rx==1。*/
                    if (clk_cnt == CLKS_PER_BIT-1) begin
                        clk_cnt <= 0;
                        busy    <= 1'b0;
                        data    <= shreg;
                        valid   <= 1'b1;
                        bit_idx <= 0;
                    end
                end
            end
        end
    end
endmodule

6.2 uart_tx.v子模块

你这里组帧写的是：frame <= {1'b1, data, 1'b0};

frame[9:0] 从高到低分别是：

frame[9] = 1 停止位（stop）
frame[8:1] = data[7:0] 8 个数据位
frame[0] = 0 起始位（start）

接下来模块会把 tx 依次输出 frame[0]..frame[9]（起始位→数据→停止位），这就是标准的 1 start + 8 data + 1 stop（无校验）。

复制代码

module uart_tx #(
    parameter integer CLK_HZ = 100_000_000,
    parameter integer BAUD   = 115200
)(
    input  wire clk,
    input  wire rst_n,
    output reg  tx,
    input  wire [7:0] data,
    input  wire       valid,
    output reg        ready
);
    localparam integer CLKS_PER_BIT = (CLK_HZ / BAUD);//一个 UART 比特持续多少个系统时钟周期。比如 100MHz/115200 ≈ 868，那么每输出一位（start/data/stop），都要保持 tx 不变 868 个 clk 周期。

    reg [15:0] clk_cnt;
    reg [3:0]  bit_idx;
    reg [9:0]  frame;
    reg        busy;/*寄存器：busy=0：空闲，可以接收上层的 valid，busy=1：正在发送，忽略新的 valid
                    ready：对外的"我现在能不能接新数据"的握手信号*/

    always @(posedge clk or negedge rst_n) begin
        if (!rst_n) begin//tx=1（UART 空闲线为高），ready=1（告诉上层：我空闲），busy=0，frame=全1 只是个初始化，不影响实际发送
            tx      <= 1'b1;
            ready   <= 1'b1;
            clk_cnt <= 0;
            bit_idx <= 0;
            frame   <= 10'h3FF;
            busy    <= 1'b0;
        end else begin
            if (!busy) begin/*空闲态：等待 valid 来触发一次发送，平时 busy=0，模块一直举着牌子：ready=1（我能接单）
           当上层把 valid=1 拉高（表示 data 有效）：把 data 打包成 frame：{stop, data, start}，进入忙状态：busy=1，ready=0（告诉上层：别再塞了）
           从第 0 位开始发：bit_idx=0，直接把 tx=0 拉低 → 立刻发起始位（start bit）
           注意：你这里 valid 没有要求必须是单拍脉冲，但如果上层一直把 valid 拉着不放，也没事：因为一旦 busy=1，就不会再进这个分支了。*/
                ready <= 1'b1;
                if (valid) begin
                    frame   <= {1'b1, data, 1'b0};
                    busy    <= 1'b1;
                    ready   <= 1'b0;
                    clk_cnt <= 0;
                    bit_idx <= 0;
                    tx      <= 1'b0;
                end
            end else begin
                ready   <= 1'b0;
                clk_cnt <= clk_cnt + 1'b1;

                if (clk_cnt == CLKS_PER_BIT-1) begin//"节拍逻辑"，当 clk_cnt 数到 CLKS_PER_BIT-1：说明当前这一位已经"保持够久了"，该切到下一位输出
                    clk_cnt <= 0;
                    bit_idx <= bit_idx + 1'b1;

                    tx    <= frame[bit_idx+1];//在"位边界"更新下一位，第一次到达位边界（bit_idx还=0）：tx<=frame[1]（输出第 1 个数据位）
                    if (bit_idx == 9) begin    ////最终会输出到 frame[9]（stop=1）
                        busy  <= 1'b0;
                        tx    <= 1'b1;
                        ready <= 1'b1;
                    end
                end
            end
        end
    end
endmodule

这份代码在工程里常见的小改进

valid 的握手更严格

有时会写 if (valid && ready) 才装载，避免上层乱拉 valid 导致重复装载（你这份不会重复，因为 busy=1 后不装载，但规范上还是建议）。

6.3 pc_packet_rx.v子模块

它是一个5 字节固定帧 的接收器，把串口/上游流进来的 rx_data（配 rx_valid）拼成一包，然后做 SOF+校验，最后打一拍 pkt_valid 输出 cmd/addr/data。

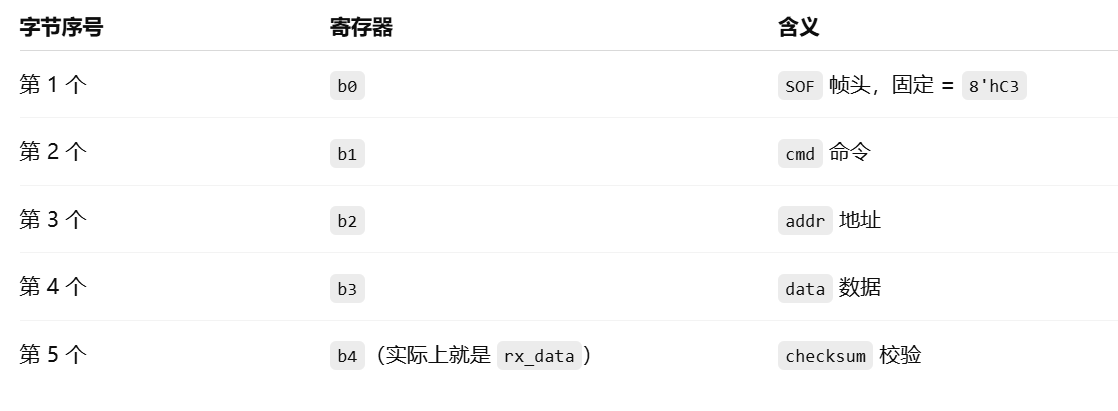

接收包格式：

校验规则是：checksum = b0 + b1 + b2 + b3（8bit 相加自然溢出取低 8 位）

只有同时满足：

b0 == SOF (8'hC3)
sum4(b0,b1,b2,b3) == 第5字节

才认为收到了有效包。

复制代码

module pc_packet_rx(
    input  wire clk,
    input  wire rst_n,
    input  wire [7:0] rx_data,
    input  wire       rx_valid,
    output reg        pkt_valid,
    output reg  [7:0] cmd,
    output reg  [7:0] addr,
    output reg  [7:0] data
);
    localparam [7:0] SOF = 8'hC3;

    reg [2:0] cnt;//cnt 就是"收包进度条"：cnt=0：等待第 1 个字节（b0）
//cnt=1：等待第 2 个字节（b1），cnt=2：等待第 3 个字节（b2），cnt=3：等待第 4 个字节（b3），cnt=4：等待第 5 个字节（checksum）
    reg [7:0] b0,b1,b2,b3,b4;

    function [7:0] sum4;/*sum4 函数：怎么算校验，它就是把 4 个字节相加，返回 8 位结果。
                  Verilog 里 8 位加法会产生更宽的中间值，但最后赋值到 [7:0] 会自动截断（相当于 mod 256）。*/
        input [7:0] x0,x1,x2,x3;
        begin sum4 = x0 + x1 + x2 + x3; end
    endfunction

    always @(posedge clk or negedge rst_n) begin
        if (!rst_n) begin
            cnt       <= 0;
            b0<=0; b1<=0; b2<=0; b3<=0; b4<=0;
            pkt_valid <= 1'b0;
            cmd<=0; addr<=0; data<=0;
        end else begin
            pkt_valid <= 1'b0;//典型"单周期脉冲"写法，pkt_valid 只会在某一拍被置 1，下一拍必回 0

            if (rx_valid) begin//如果上游没有给新字节（rx_valid=0），模块就"停在原地"，不乱计数。
                case (cnt)
                    0: begin b0 <= rx_data; cnt <= 1; end//cnt=0：收帧头 b0，把 rx_data 存到 b0
                    1: begin b1 <= rx_data; cnt <= 2; end//cnt=1：收 cmd 字节 b1
                    2: begin b2 <= rx_data; cnt <= 3; end//cnt=2：收 addr 字节 b2
                    3: begin b3 <= rx_data; cnt <= 4; end//cnt=3：收 data 字节 b3
                    4: begin                             //收 checksum（第5字节）并做校验、出包
                        b4 <= rx_data;
                        cnt <= 0;

                        if (b0 == SOF && sum4(b0,b1,b2,b3) == rx_data) begin/*校验判断：b0 == 8'hC3 -合法包，sum4(b0,b1,b2,b3) == rx_data 校验对才算成功
                     校验通过才输出：cmd<=b1, addr<=b2, data<=b3。pkt_valid<=1（只这一拍为 1），所以 pkt_valid 就是"第五个字节到来且校验通过的那一拍"打一下。*/
                            cmd       <= b1;
                            addr      <= b2;
                            data      <= b3;
                            pkt_valid <= 1'b1;
                        end
                    end
                    default: cnt <= 0;
                endcase
            end
        end
    end
endmodule

风险：它不"找帧头"，只按 5 字节切块

也就是说：如果中间丢了 1 个字节、或者上游从任意位置开始喂数据，这个模块会"错位拼包"，直到某一组 5 字节刚好碰巧校验过才会出 pkt_valid。

更健壮的写法通常是：

在 cnt=0 时如果 rx_data != SOF 就一直留在 0（等待真正帧头）
或者任何时候发现不对就回到 0 重新找 SOF

6.4 pc_packet_tx.v子模块

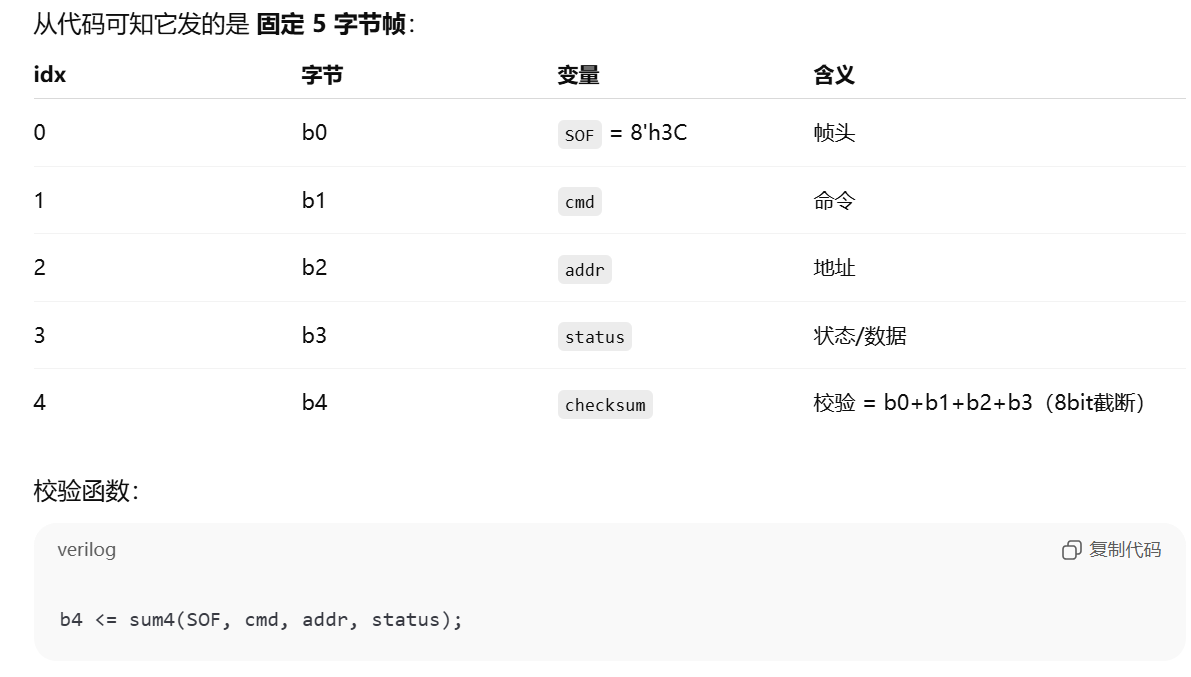

1.发的包格式：

2.标准的 valid/ready 握手：

只有当 tx_ready==1 时 ，模块才会拉 tx_valid==1 并推出一个字节
tx_ready==0 时，模块暂停，不丢字节不跳 idx

对应接口信号：

输入

clk, rst_n：时钟与复位
send：发送触发（你希望开始发一帧）
cmd, addr, status：要塞进包里的字段
tx_ready：下游是否准备好接收一个字节（典型握手 ready）

输出

tx_data[7:0]：给下游的字节数据
tx_valid：这个周期 tx_data 有效（你要把这个字节交给下游）
busy：模块内部忙，表示"正在发送/还有字节没吐完"

3.工作过程（分两大阶段：组包阶段 vs 吐字节阶段）

阶段 A：空闲等待（`busy=0`）

A1）默认现象

busy=0 时模块不主动输出任何东西
每拍 v<=0，所以 tx_valid=0

A2）当 send=1 来了（开始发一帧）

这一拍发生的事（非常关键）：

把整帧5字节先缓存下来
- b0 <= SOF（帧头 3C）
- b1 <= cmd
- b2 <= addr
- b3 <= status
- b4 <= sum4(SOF,cmd,addr,status)（校验）
进入忙状态
- busy <= 1
- idx <= 0（准备从第 0 个字节开始发）

注意：这一拍只是"装弹夹"，还没真正把字节推出去（因为吐字节是在 busy=1 分支里，且要等 tx_ready）。

阶段 B：发送进行中（`busy=1`）

B1）每拍先把 tx_valid 默认清零

说明：tx_valid 是单周期脉冲，只有握手成功时拉高 1 拍。

B2）只有当 tx_ready=1 才真正发一个字节

如果下游没准备好（tx_ready=0）：

这一拍什么都不发
idx 不变
busy 仍然保持 1
tx_valid=0
这就是"背压"：下游慢，发送端就暂停，不会丢字节。

B3）当 tx_ready=1：发出当前 idx 对应的字节

B4）idx 推进与结束条件

若 idx != 4：idx <= idx+1（准备下一字节）
若 idx == 4：说明刚发完最后一个字节：
- busy <= 0（回到空闲）
- idx <= 0（复位指针）

所以 busy 会持续为 1，直到 checksum 字节发送完成那一拍之后变回 0。

复制代码

module pc_packet_tx(
    input  wire clk,
    input  wire rst_n,
    input  wire send,
    input  wire [7:0] cmd,
    input  wire [7:0] addr,
    input  wire [7:0] status,

    output wire tx_valid,
    output wire [7:0] tx_data,
    input  wire tx_ready,
    output reg  busy
);
    localparam [7:0] SOF = 8'h3C;

    reg [2:0] idx;
    reg [7:0] b0,b1,b2,b3,b4;
    reg       v;//内部valid
    reg [7:0] d;//内部data

    assign tx_valid = v;//只是把内部寄存器换个名字输出
    assign tx_data  = d;

    function [7:0] sum4;//它返回 8 位结果（溢出自动截断），就是"简单加和校验"。
        input [7:0] x0,x1,x2,x3;
        begin sum4 = x0 + x1 + x2 + x3; end
    endfunction

    always @(posedge clk or negedge rst_n) begin
        if (!rst_n) begin
            busy <= 1'b0;
            idx  <= 0;
            b0<=0; b1<=0; b2<=0; b3<=0; b4<=0;
            v <= 1'b0;
            d <= 8'h00;
        end else begin
            v <= 1'b0;//每拍先把 tx_valid 默认清零， assign tx_valid = v;

            if (!busy) begin
                if (send) begin
                    b0 <= SOF;
                    b1 <= cmd;
                    b2 <= addr;
                    b3 <= status;
                    b4 <= sum4(SOF,cmd,addr,status);
                    busy <= 1'b1;
                    idx  <= 0;
                end
            end else begin
                if (tx_ready) begin/*你会看到这一拍：v <= 1 ⇒ tx_valid=1，d <= b[idx] ⇒ tx_data 更新成当前字节，其中assign tx_data  = d;
                idx=0 → d=b0 (SOF)，idx=1 → d=b1 (cmd)，idx=2 → d=b2 (addr)，idx=3 → d=b3 (status)，idx=4 → d=b4 (checksum)*/
                    v <= 1'b1;
                    case (idx)
                        0: d <= b0;
                        1: d <= b1;
                        2: d <= b2;
                        3: d <= b3;
                        4: d <= b4;
                        default: d <= 8'h00;//重要：这段代码是时序赋值，所以从仿真波形看：在某个 clk 上升沿后，tx_valid 和 tx_data 一起更新
                                            //下游一般在同一个 clk 周期里用 tx_valid && tx_ready 采样 tx_data（这是标准做法）
                    endcase

                    if (idx == 4) begin
                        idx  <= 0;
                        busy <= 1'b0;
                    end else begin
                        idx <= idx + 1'b1;
                    end
                end
            end
        end
    end
endmodule

改进建议：send 只在 ready/idle 接收一次

你现在是：只要 busy=0 且 send=1 就装载一帧。

如果上层把 send 拉高不止一拍，会导致每拍都重新装载同一帧（虽然 busy 立刻变 1，通常只装载一次，但边界上最好做成脉冲/握手更规范）。

6.5 locker_node.v子模块

1.核心功能

locker_node 是 128 个柜子中某一个柜子的节点电路 （参数 ADDR 决定它的地址）。它做两件事：

业务状态维护（本地逻辑）
- 记住有没有扫码：scan_latch
- 记住柜子是否"占用"：occupied
- 记住是否报警：alarm
- 追踪门磁从开到关：door_closed + door_closed_d
- 记录一次"已开锁等待关门完成"：opened
总线通信（40bit 收请求 + 40bit 发应答）
- 每个 bus_tick 来一次，节点把 bus_mosi 串行移入 rx_sh
- 当识别到"命中自己地址 + 校验对 + SOF对"时：
  - 执行命令（开锁/清报警等）
  - 组装应答帧到 tx_sh
  - 拉高 node_miso_en 开始驱动回传位 node_miso_bit

2.帧格式与关键常量

请求帧（主控 → 节点）

你把请求也当成 5 字节（40bit）：

req0 = rx_sh[39:32]：SOF，必须是 REQ_SOF = 8'h55
req1 = rx_sh[31:24]：地址，必须等于 ADDR
req2 = rx_sh[23:16]：命令 CMD
req3 = rx_sh[15:8]：参数/保留（这版没用）
req4 = rx_sh[7:0]：校验 checksum = req0+req1+req2+req3

你验证请求合法的三个条件是：

sof_ok：req0 == 8'h55
addr_ok：req1 == ADDR
req_chk_ok：sum4(req0,req1,req2,req3) == req4

命令字

CMD_READ = 8'h01（读状态，虽然代码没分支处理它，但会回状态）
CMD_OPEN = 8'h02（开锁）
CMD_CLR = 8'h03（清报警）

应答帧（节点 → 主控）

你组应答也是 5 字节：

r0 = RESP_SOF = 8'hAA
r1 = ADDR
r2 = status（节点状态字节）
r3 = 8'h00（保留）
r4 = checksum = r0+r1+r2+r3

module locker_node #(
parameter integer ADDR = 0
)(
input wire clk,
input wire rst_n,
复制代码
```
  // 业务输入（课设允许模拟）
  input  wire scan_ok,       // 扫码成功(布尔)
  input  wire door_closed,   // 门磁：1关门 0开门

  // 总线
  input  wire bus_tick,
  input  wire bus_mosi,
  output wire node_miso_bit,
  output reg  node_miso_en
```
);

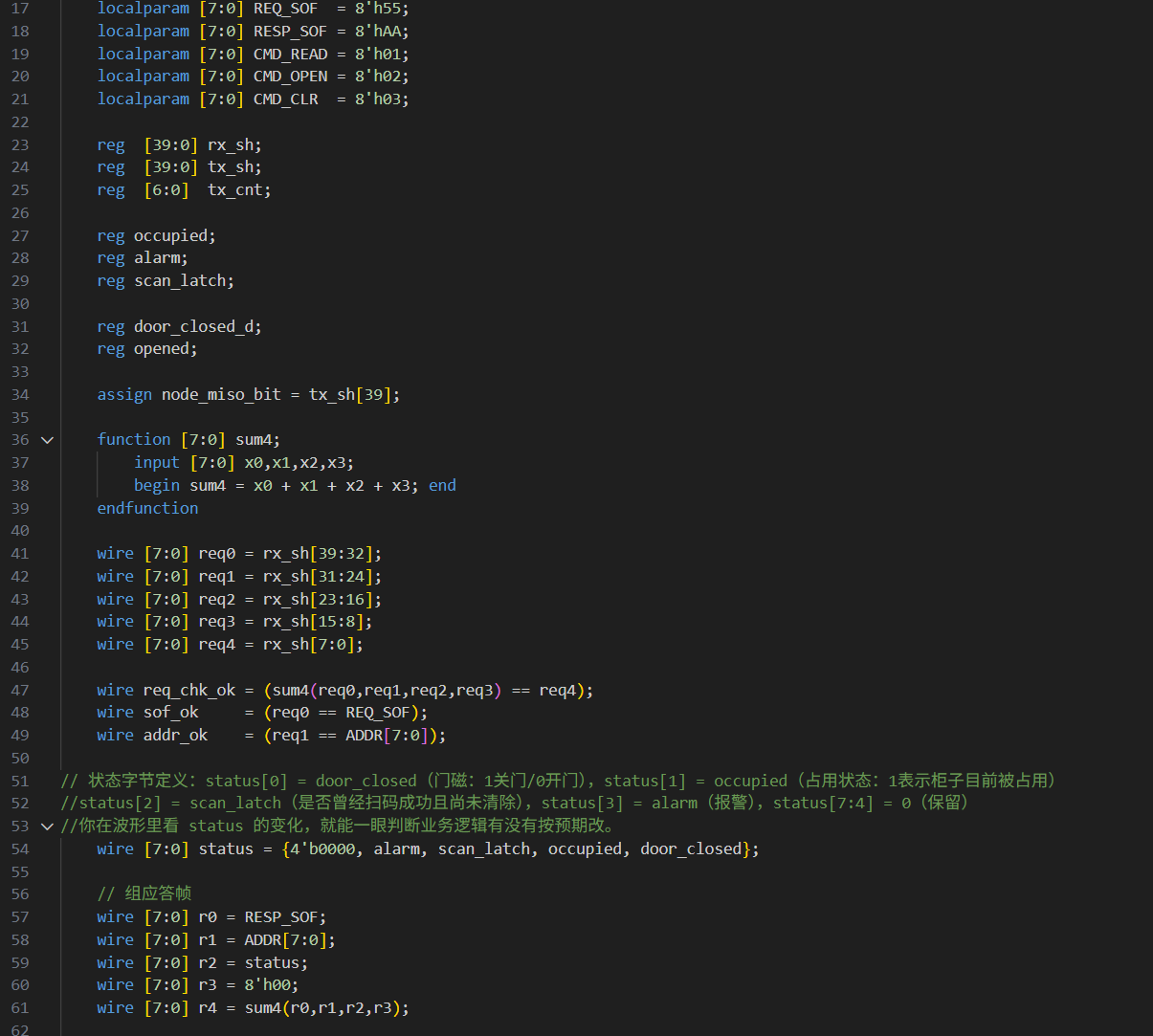

localparam [7:0] REQ_SOF = 8'h55;
localparam [7:0] RESP_SOF = 8'hAA;
localparam [7:0] CMD_READ = 8'h01;
localparam [7:0] CMD_OPEN = 8'h02;
localparam [7:0] CMD_CLR = 8'h03;
复制代码
```
  reg  [39:0] rx_sh;
  reg  [39:0] tx_sh;
  reg  [6:0]  tx_cnt;

  reg occupied;
  reg alarm;
  reg scan_latch;

  reg door_closed_d;
  reg opened;

  assign node_miso_bit = tx_sh[39];

  function [7:0] sum4;
      input [7:0] x0,x1,x2,x3;
      begin sum4 = x0 + x1 + x2 + x3; end
  endfunction

  wire [7:0] req0 = rx_sh[39:32];
  wire [7:0] req1 = rx_sh[31:24];
  wire [7:0] req2 = rx_sh[23:16];
  wire [7:0] req3 = rx_sh[15:8];
  wire [7:0] req4 = rx_sh[7:0];

  wire req_chk_ok = (sum4(req0,req1,req2,req3) == req4);
  wire sof_ok     = (req0 == REQ_SOF);
  wire addr_ok    = (req1 == ADDR[7:0]);
```
// 状态字节定义：status[0] = door_closed（门磁：1关门/0开门），status[1] = occupied（占用状态：1表示柜子目前被占用）
//status[2] = scan_latch（是否曾经扫码成功且尚未清除），status[3] = alarm（报警），status[7:4] = 0（保留）
//你在波形里看 status 的变化，就能一眼判断业务逻辑有没有按预期改。
wire [7:0] status = {4'b0000, alarm, scan_latch, occupied, door_closed};
复制代码
```
  // 组应答帧
  wire [7:0] r0 = RESP_SOF;
  wire [7:0] r1 = ADDR[7:0];
  wire [7:0] r2 = status;
  wire [7:0] r3 = 8'h00;
  wire [7:0] r4 = sum4(r0,r1,r2,r3);

  // 业务：扫码锁存：scan_latch <= scan_latch | scan_ok
```
//scan_ok 是"扫码成功"布尔量（可能只是短脉冲），不希望它一闪就没，所以用 scan_latch 把它锁存住
//一旦 scan_ok=1 出现过：scan_latch 就会变成 1，并保持 1，只有执行开锁命令（后面总线逻辑里）才会清掉 scan_latch <= 0
//现象：扫码一下后，status[2] 会一直为 1，直到开锁命令到来。
always @(posedge clk or negedge rst_n) begin
if (!rst_n) begin
occupied <= 1'b0;
alarm <= 1'b0;
scan_latch <= 1'b0;
door_closed_d <= 1'b1;
opened <= 1'b0;
end else begin
scan_latch <= scan_latch | scan_ok;
复制代码
```
          // 开锁后：检测门从开->关，切换占用状态，
```
//当收到开锁命令后，你会设置 opened=1（在总线逻辑里做），表示："已经给你开过锁了，接下来等你开门再关门"
//用户打开门（door_closed=0），再关门（door_closed=1），在关门那一拍，你检测到 0→1：
//把 occupied 翻转一次（表示存/取一次完成），把 opened 清零（结束这次开锁流程）
//现象：每次"开锁→关门完成"会让 occupied 翻转一次。
door_closed_d <= door_closed;
if (opened) begin
if (door_closed_d == 1'b0 && door_closed == 1'b1) begin
occupied <= ~occupied;
opened <= 1'b0;
end
end
end
end
复制代码
```
  // 总线收发：40bit请求收齐后，若命中则准备40bit应答
  always @(posedge clk or negedge rst_n) begin
      if (!rst_n) begin
          rx_sh <= 40'd0;
          tx_sh <= 40'd0;
          tx_cnt <= 0;
          node_miso_en <= 1'b0;
      end else begin
          if (bus_tick) begin
              // 接收：每个 bus_tick 把 bus_mosi 移进 rx_sh，rx_sh 是 40bit 移位寄存器
```
//每次 bus_tick 来，说明主控"又送来了1bit"，节点把这一位塞到 rx_sh 的最低位，同时整体左移，所以过了 40 个 bus_tick，rx_sh 就会包含最近的 40bit "窗口"。
//随后把它分成 5 个字节：req0=req_sh[39:32] ... req4=req_sh[7:0]（前面的隐式assign语句wire [7:0] req0 = rx_sh[39:32];等）
//现象：req0..req4 会随着 rx_sh 的移位不断变化。
rx_sh <= {rx_sh[38:0], bus_mosi};
复制代码
```
              // 发送：只有 node_miso_en=1 才驱动回传
```
//你输出回传位的方式是：assign node_miso_bit = tx_sh[39];即：要发的当前位永远是 tx_sh[39]（MSB 先发）。
//而发送推进也在 bus_tick 上进行：node_miso_en=1，每次 bus_tick：把 tx_sh[39] 通过 node_miso_bit 输出给总线
//然后左移一位，准备下一位，tx_cnt 从 0 数到 39，数满 40bit 后停止驱动：node_miso_en=0
//现象：在应答阶段，你会看到：node_miso_en 持续为 1（40 个 tick），tx_cnt 0→39，node_miso_bit 输出 tx_sh 的位流
if (node_miso_en) begin
tx_sh <= {tx_sh[38:0], 1'b0};
if (tx_cnt == 39) begin
tx_cnt <= 0;
node_miso_en <= 1'b0;
end else begin
tx_cnt <= tx_cnt + 1'b1;
end
end
end
if (!node_miso_en && sof_ok && req_chk_ok && addr_ok) begin//什么时候开始应答？（命中判定）
//只要当前不在发送（node_miso_en=0），且此时 rx_sh 的窗口内容看起来像一帧合法请求：req0==0x55（SOF对），checksum 对，地址等于自己，!node_miso_en && sof_ok && req_chk_ok && addr_ok
//那就立刻认为"主控发给我的请求已经收齐了"，于是执行命令（OPEN/CLR），装载应答帧到 tx_sh，node_miso_en=1 开始驱动输出（从下一次 bus_tick 起）
if (req2 == CMD_OPEN) begin
scan_latch <= 1'b0;
opened <= 1'b1;
end else if (req2 == CMD_CLR) begin
alarm <= 1'b0;
end
复制代码
```
              // 准备应答帧
              tx_sh <= {r0,r1,r2,r3,r4};
              tx_cnt <= 0;
              node_miso_en <= 1'b1;
```
//命令执行逻辑，如果主控发来 CMD_OPEN：scan_latch 清零（表示"扫码已被消费/使用"），opened 置 1（进入"已开锁等待关门完成"状态）
//如果主控发来 CMD_CLR：清报警 alarm<=0；对于 CMD_READ：你没有额外动作，但仍然会回 status（因为应答帧总会被装载发送）
end
end
end

endmodule

3.注意

"当刚好收满一帧...这里用请求SOF对齐的简化办法...只要满足条件就立刻装载应答"

也就是说：你没有用一个"严格的 40bit 计数器"去判断"我已经收够40bit了" ，而是用"滑动窗口"方式：只要某一刻 rx_sh 恰好呈现一帧合法请求，就触发应答。

优点：

简单，不用额外计数状态机

风险：

如果总线上比特流错位/噪声/上电随机，滑窗可能偶然匹配（概率小但存在）
多节点共享回传时，更稳的做法通常会配合主控的"固定时序窗口"（只有在 RX 窗口才允许 node_miso_en）

你现在的系统若主控严格"先发40bit请求，再切RX收40bit应答"，那这个简化办法一般能跑通课设。

6.6 bus_master.v

1.核心功能

bus_master 是一个串行总线主控（类似简化 SPI，但只有 MOSI/MISO，没有 SCLK/CS）：

你给它一次 start=1，并提供 tx_payload[39:0]
它进入 busy=1，内部先进行 TX阶段：每个 bit 发一次（共 40 bit）
TX发完自动切到 RX阶段 ：每个 bit 采一次 bus_miso（共 40 bit）
收完后：
- rx_payload 给出完整 40bit 接收结果
- done 拉高 1 个 clk（脉冲）
- busy 回到 0

同时它对外提供：

bus_tick：每个 bit 边界打一个 1clk 脉冲（可当作"位时钟"）
bus_mosi：当前要输出的发送位（MSB先）

说明：（1）设计点（设计选择）

点A：TX 与 RX 是"分两段"顺序进行

也就是：先把 40bit 全发完，再开始收 40bit。

如果你希望像 SPI 那样"边发边收（全双工）"，那结构会不同：TX/RX 会同一 tick 同时 shift。

点B：没有显式时钟线/片选线

你只输出 bus_tick（脉冲）和 bus_mosi，没有 bus_clk 方波，也没有 cs_n。

这意味着从机必须用同样的 bus_tick 做采样和推进，或者你另有外部逻辑生成"真实物理时钟"。

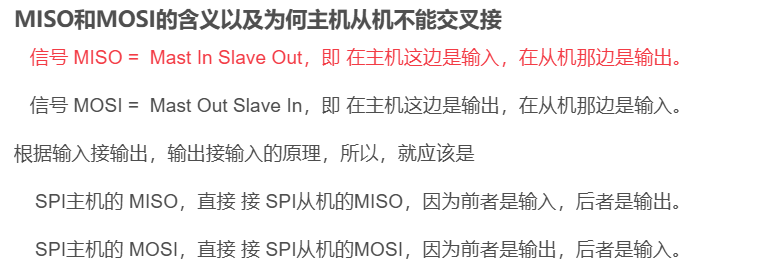

关于SPI接口：https://blog.csdn.net/u010783226/article/details/108753904

2.核心状态机：busy + phase + bitcnt

这模块的"状态"其实就两个变量：

busy：0=空闲，1=正在处理事务
phase：0=TX阶段，1=RX阶段
bitcnt：当前阶段已经处理了第几个 bit（0..39）

另外两个移位寄存器：

sh_tx：待发送移位寄存器
sh_rx：接收累积移位寄存器

module bus_master #(
parameter integer CLK_HZ = 100_000_000,
parameter integer BUS_BIT_HZ = 2_000_000
)(
input wire clk,
input wire rst_n,
复制代码
```
  input  wire       start,
  input  wire [39:0] tx_payload,
  output reg        busy,
  output reg        done,
  output reg [39:0] rx_payload,

  output reg        bus_tick,
  output wire       bus_mosi,   // 当前要发送的bit（MSB先）
  input  wire       bus_miso
```
);
//"总线位速率"生成
//上面：parameter integer BUS_BIT_HZ = 2_000_000，每秒进行 2,000,000 次 bit（2Mbps）
localparam integer DIV = (CLK_HZ / BUS_BIT_HZ);//每个 bit 需要的 clk 周期数 ≈ DIV = CLK_HZ / BUS_BIT_HZ
reg [$clog2(DIV):0] divcnt;//divcnt 从 0 数到 49，触发一次"位边界事件"
复制代码
```
  reg [6:0] bitcnt;
  reg phase; // 0=TX, 1=RX
  reg [39:0] sh_tx;
  reg [39:0] sh_rx;

  assign bus_mosi = sh_tx[39];

  always @(posedge clk or negedge rst_n) begin//复位
          busy <= 1'b0;
          done <= 1'b0;
          rx_payload <= 40'd0;
          bus_tick <= 1'b0;
          divcnt <= 0;
          bitcnt <= 0;
          phase  <= 1'b0;
          sh_tx  <= 40'd0;
          sh_rx  <= 40'd0;
      end else begin
          done     <= 1'b0;
          bus_tick <= 1'b0;

          if (!busy) begin//阶段A：空闲等待 start （busy=0），平时 busy=0 就是"站岗"，一旦 start=1：
```
//"装弹"：sh_tx <= tx_payload，"清空收件箱"：sh_rx <= 0；进入事务：busy=1；从 TX 阶段开始：phase=0；从第0位开始：bitcnt=0
if (start) begin
busy <= 1'b1;
phase <= 1'b0;
bitcnt <= 0;
divcnt <= 0;
sh_tx <= tx_payload;
sh_rx <= 40'd0;
end
end else begin //阶段B：忙状态（busy=1），由 bus_tick 驱动推进，只要 busy=1，每当 divcnt 数到 DIV-1，就触发一次 bus_tick，然后做 TX 或 RX 的一步。
if (divcnt == DIV-1) begin//bus_tick 每隔 DIV 个 clk 出现 1 拍脉冲（bit节拍），所有 shift / bitcnt / phase 的推进都只发生在 bus_tick 那一拍
divcnt <= 0;
bus_tick <= 1'b1;
复制代码
```
                  if (!phase) begin//B1）TX阶段（phase=0）：发40位（MSB先），总是把 sh_tx 的最高位当成下一位要发出去的 bit。如上assign bus_mosi = sh_tx[39];
```
//每个 bus_tick：左移一位（MSB-first 推出），TX阶段共 40 次 bus_tick，当 bitcnt 做到 39（第40位已发送）：phase 变成 1（切到 RX），bitcnt 清零（准备收第 0 位）
sh_tx <= {sh_tx[38:0], 1'b0};
if (bitcnt == 39) begin
phase <= 1'b1;
bitcnt <= 0;
end else begin
bitcnt <= bitcnt + 1'b1;
end
end else begin//B2）RX阶段（phase=1）：收40位（把 bus_miso shift 进来）
//每次 bus_tick 采样一次 bus_miso，把采样到的位塞到 sh_rx 的最低位（右侧），旧的内容左移一位（向高位挪）
//最后收满40位时：事务结束：busy=0（回空闲），done=1（打一拍完成脉冲），rx_payload 锁存最终接收的 40bit，phase 回到 0（下次从 TX 开始）
sh_rx <= {sh_rx[38:0], bus_miso};
if (bitcnt == 39) begin
busy <= 1'b0;
done <= 1'b1;
rx_payload <= {sh_rx[38:0], bus_miso};
bitcnt <= 0;
phase <= 1'b0;
end else begin
bitcnt <= bitcnt + 1'b1;
end
end
end else begin
divcnt <= divcnt + 1'b1;
end
end
end
end
endmodule

6.7 locker_main_ctrl.v

1.核心功能

locker_main_ctrl 是"128柜子系统"的大脑，它做三件核心事：

轮询读取每个节点状态（CMD_READ）

通过总线主机 bus_master 一次读一个节点（地址 addr_ptr）
维护四张状态表（map）

把每次读取到的 STATUS 字节拆成 4 个 bit，写进：
- door_map[i]：门磁状态
- occ_map[i]：占用状态
- scan_map[i]：扫码锁存状态
- alarm_map[i]：报警状态
根据策略触发开锁（CMD_OPEN）
- 若 PC 发来紧急开锁：urgent_open_valid → 优先 open 指定 urgent_open_addr
- 否则轮询过程中遇到 scan_map[addr_ptr]=1 → 自动 open 该柜

2.总线帧格式（和节点一致）

请求帧（主控发）是 5 字节（40bit）：

{REQ_SOF, addr, cmd, 8'h00, checksum}

其中：

REQ_SOF = 8'h55
cmd = CMD_READ(01) / CMD_OPEN(02)
checksum = sum4(REQ_SOF, addr, cmd, 8'h00)

应答帧（节点回）是 5 字节：

{RESP_SOF, addr, status, 8'h00, checksum}

其中：

RESP_SOF = 8'hAA
status：bit0 door, bit1 occ, bit2 scan, bit3 alarm
checksum = sum4(r0,r1,r2,r3)

3.总览流程与接口信号

3.1 总览流程

四大模块：

1）四大模块

locker_top.v：顶层（系统集成）

它就是顶层：把 UART、PC协议、主控、总线、128节点全部实例化并连线，还做了两件"现实演示用"的事：

把 PC 命令转成"模拟输入" ：例如 SET_SCAN 变成 scan_pulse_in[addr] 一拍；SET_DOOR 改 door_closed_in[addr]
把内部 map 状态打包回 PC ：形成 STATUS 回包

locker_main_ctrl：主控调度器（大脑）

它不管"每一位怎么串行移"，它只做决策：

轮询 addr_ptr=0..127
对每个地址发 CMD_READ
收到应答后更新四张表：door_map/occ_map/scan_map/alarm_map
如果发现需要开锁（自动或 urgent），再发 CMD_OPEN

它和 bus_master 之间的接口，就是下面模块介绍里的握手。

bus_master：串行发动机（总线时序产生器）

它把主控给的 bus_tx_payload(40bit) 真的"按位"打出去，并在规定节拍下收回 40bit：

产生 bus_tick：每个 bit 来一次 1clk 脉冲
发送：bus_mosi（MSB先）
接收：bus_miso
事务状态：busy/done/rx_payload

主控只管"发什么40bit"，bus_master管"怎么把40bit一位一位发完并收回来"。

locker_node：每个柜子的节点（柜体的小脑）

每个 node 在总线上做三件事：

跟着 bus_tick 把 bus_mosi 移进来，攒够/对齐出一帧请求
如果发现请求 addr==自己ADDR 且校验正确，就：
- 执行命令（READ/OPEN/CLR...）
- 装载 40bit 应答帧到 tx_sh
发送应答时把 node_miso_en=1，输出 node_miso_bit

2）接口信号

（1）与 bus_master 的握手

主控输出：
- bus_start：打一拍，告诉 bus_master "开始一次40bit TX + 40bit RX"
- bus_tx_payload：这次要发的 40bit 请求帧
主控输入：
- bus_busy：bus_master 正在干活
- bus_done：一次事务完成（打一拍）
- bus_rx_payload：收到的 40bit 应答帧

主控的典型使用方式是：

只有 !bus_busy 才能 bus_start=1
等 bus_done=1 再去解析 bus_rx_payload

（2） PC 紧急开锁

输入：
- urgent_open_valid：PC 请求开某柜（通常是一拍脉冲）
- urgent_open_addr：要开的柜号
输出：
- urgent_open_taken：主控"接单成功"的确认脉冲（打一拍）

（3）四张 map

都是 [N_NODES-1:0] 的 bit 向量，i 号柜对应 bit i。（ parameter integer N_NODES = 128）

4.状态机（st）结构：READ → 解析 → 决策 → OPEN → 回到READ

你定义了 5 个状态：

ST_SEND_READ：准备发送 READ 请求
ST_WAIT_READ：等待 bus_done，然后解析应答并更新 map
ST_DECIDE：决定下一步：紧急 open？自动 open？还是继续轮询下一个地址
ST_SEND_OPEN：发送 OPEN 请求
ST_WAIT_OPEN：等待 OPEN 完成，再继续轮询

这就是主控的大脑循环。详见代码注释。

复制代码

module locker_main_ctrl #(
    parameter integer N_NODES = 128
)(
    input  wire clk,
    input  wire rst_n,

    // 总线主机控制
    output reg        bus_start,
    output reg [39:0] bus_tx_payload,
    input  wire       bus_busy,
    input  wire       bus_done,
    input  wire [39:0] bus_rx_payload,

    // PC urgent open
    input  wire       urgent_open_valid,
    input  wire [7:0] urgent_open_addr,
    output reg        urgent_open_taken,

    // 状态表给上层/PC读
    output reg [N_NODES-1:0] door_map,
    output reg [N_NODES-1:0] occ_map,
    output reg [N_NODES-1:0] scan_map,
    output reg [N_NODES-1:0] alarm_map
);
    localparam [7:0] REQ_SOF  = 8'h55;
    localparam [7:0] RESP_SOF = 8'hAA;
    localparam [7:0] CMD_READ = 8'h01;
    localparam [7:0] CMD_OPEN = 8'h02;

    reg [7:0] addr_ptr;
    reg [7:0] target_addr;

    reg [2:0] st;
    localparam ST_SEND_READ = 3'd0,
               ST_WAIT_READ = 3'd1,
               ST_DECIDE    = 3'd2,
               ST_SEND_OPEN = 3'd3,
               ST_WAIT_OPEN = 3'd4;

    function [7:0] sum4;
        input [7:0] x0,x1,x2,x3;
        begin sum4 = x0 + x1 + x2 + x3; end
    endfunction

//应答解析：从 bus_rx_payload 拆出 r0..r4 并校验，bus_done 来时，你把回来的 40bit 当成 5 个字节
//resp_ok 要求：帧头 r0 必须是 0xAA，校验和必须对
//r2 是状态字节，把 0..3 位拆出来写入 map，后面有door_map[r1]  <= resp_door;occ_map[r1]   <= resp_occ;scan_map[r1]  <= resp_scan;等
    wire [7:0] r0 = bus_rx_payload[39:32];
    wire [7:0] r1 = bus_rx_payload[31:24];
    wire [7:0] r2 = bus_rx_payload[23:16]; // STATUS
    wire [7:0] r3 = bus_rx_payload[15:8];
    wire [7:0] r4 = bus_rx_payload[7:0];

    wire resp_ok = (r0 == RESP_SOF) && (sum4(r0,r1,r2,r3) == r4);

    wire resp_door = r2[0];
    wire resp_occ  = r2[1];
    wire resp_scan = r2[2];
    wire resp_alarm= r2[3];

    always @(posedge clk or negedge rst_n) begin
        if (!rst_n) begin
            bus_start <= 1'b0;
            bus_tx_payload <= 40'd0;
            door_map <= {N_NODES{1'b1}};
            occ_map  <= {N_NODES{1'b0}};
            scan_map <= {N_NODES{1'b0}};
            alarm_map<= {N_NODES{1'b0}};
            addr_ptr <= 8'd0;
            target_addr <= 8'd0;
            urgent_open_taken <= 1'b0;
            st <= ST_SEND_READ;
        end else begin
            bus_start <= 1'b0;
            urgent_open_taken <= 1'b0;

            case (st)
                ST_SEND_READ: begin//ST_SEND_READ：发 READ 请求给 addr_ptr
                    if (!bus_busy) begin
                        bus_tx_payload <= {REQ_SOF, addr_ptr, CMD_READ, 8'h00, sum4(REQ_SOF, addr_ptr, CMD_READ, 8'h00)};
                        bus_start <= 1'b1;
                        st <= ST_WAIT_READ;
                    end
                end
//主控看看 bus_master是否空闲：bus_busy==0，空闲就把这一帧请求准备好：addr = addr_ptr，cmd = CMD_READ，
//bus_start=1 打一拍告诉 bus_master 开始干，然后主控自己进入等待状态 ST_WAIT_READ
                ST_WAIT_READ: begin//ST_WAIT_READ：等 bus_done，然后更新四张 map
                    if (bus_done) begin
                        if (resp_ok && (r1 < N_NODES[7:0])) begin
                            door_map[r1]  <= resp_door;
                            occ_map[r1]   <= resp_occ;
                            scan_map[r1]  <= resp_scan;
                            alarm_map[r1] <= resp_alarm;
                        end
                        st <= ST_DECIDE;
                    end
                end
//bus_done 到来：这次"读某节点"的事务结束，bus_rx_payload 已经稳定可用，如果应答合法 resp_ok=1，并且 r1 地址落在范围内：parameter integer N_NODES = 128
//把节点上报的 status 四个 bit 写进对应 map 的 bit 位 map[r1]，不管应答对不对，主控都会进入 ST_DECIDE 做下一步决策

                ST_DECIDE: begin//ST_DECIDE：决定下一步（紧急 open 优先，其次扫码 open，否则继续轮询）
                    if (urgent_open_valid && (urgent_open_addr < N_NODES[7:0])) begin//优先处理 PC 紧急开锁，urgent_open_valid=1：主控立刻把 target_addr 设成该柜号
//urgent_open_taken 打一拍，告诉 PC：我接单了（PC接口信号，输出：urgent_open_taken：主控"接单成功"的确认脉冲）跳到 ST_SEND_OPEN 去发 OPEN，这就是"插队"，比轮询扫码更优先。

                        target_addr <= urgent_open_addr;
                        urgent_open_taken <= 1'b1;
                        st <= ST_SEND_OPEN;
                    end else if (addr_ptr < N_NODES[7:0] && scan_map[addr_ptr]) begin//否则，如果当前轮询地址出现扫码锁存 scan=1，则自动开锁。
//没有紧急任务，就看"当前柜 addr_ptr 是否有人扫码"：如果 scan_map[addr_ptr]==1：说明该柜节点上报"扫码成功且未消费",主控就把它设为 target_addr，准备发 OPEN,这是"扫码触发自动开锁"。
                        target_addr <= addr_ptr;
                        st <= ST_SEND_OPEN;
                    end else begin//都没有，就 addr_ptr++ 继续轮询
//没紧急、当前也没扫码，主控就去轮询下一个柜号，波形现象：你会看到 addr_ptr 周期性 0→1→2→...→127→0 循环。
                        addr_ptr <= (addr_ptr == N_NODES-1) ? 8'd0 : (addr_ptr + 1'b1);
                        st <= ST_SEND_READ;
                    end
                end

                ST_SEND_OPEN: begin//ST_SEND_OPEN：发 OPEN 请求给 target_addr
//等 bus_master 空闲，打包 OPEN 帧（地址是 target_addr），bus_start 打一拍，转去 ST_WAIT_OPEN
                    if (!bus_busy) begin
                        bus_tx_payload <= {REQ_SOF, target_addr, CMD_OPEN, 8'h00, sum4(REQ_SOF, target_addr, CMD_OPEN, 8'h00)};
                        bus_start <= 1'b1;
                        st <= ST_WAIT_OPEN;
                    end
                end

                ST_WAIT_OPEN: begin//ST_WAIT_OPEN：等 OPEN 完成，然后继续轮询
                    if (bus_done) begin//OPEN 事务完成后，不在这里强行改 map，因为节点那边会清 scan_latch，主控下一轮 READ 自然会读到 scan=0
//主控直接 addr_ptr++，继续轮询，这是一种"最终一致性"的做法：状态以 READ 为准，不在 OPEN 后猜测状态。

                        addr_ptr <= (addr_ptr == N_NODES-1) ? 8'd0 : (addr_ptr + 1'b1);
                        st <= ST_SEND_READ;
                    end
                end

                default: st <= ST_SEND_READ;
            endcase
        end
    end
endmodule

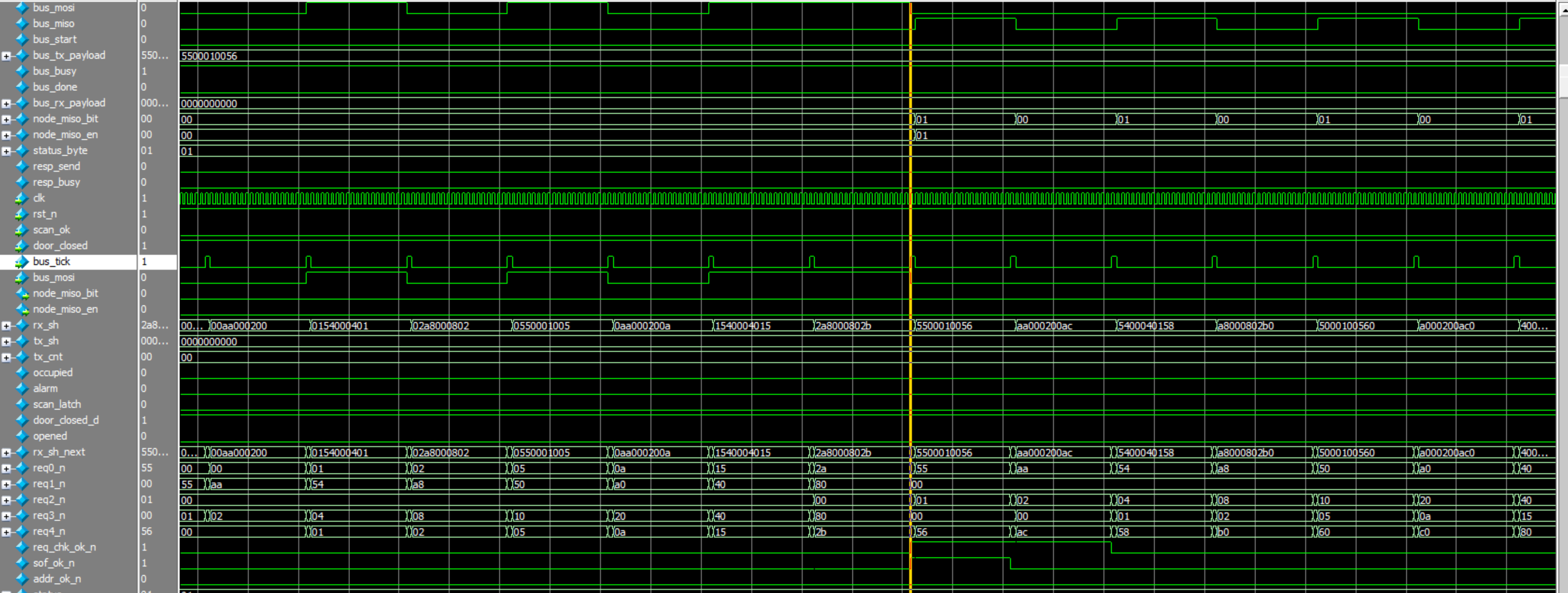

5. 波形时应该看到的"完整故事线"（一眼验收）

给你三个典型场景：

场景A：纯轮询（没人扫码、无紧急）

st：SEND_READ → WAIT_READ → DECIDE → SEND_READ ...
addr_ptr：0→1→2→...→127→0
每次 bus_done 都会更新一格 map（若 resp_ok）

场景B：某柜扫码（scan_map[k]=1）

轮询到 k 后 READ 更新 scan_map[k]=1
DECIDE 看到 scan_map[addr_ptr]=1
st 跳去 SEND_OPEN/WAIT_OPEN
OPEN 完成后回到轮询
下一轮读到该柜 scan 清零

场景C：PC 紧急开锁插队

不管轮询到哪，DECIDE 都优先处理 urgent
urgent_open_taken 会打一拍
target_addr=urgent_open_addr
发 OPEN 给该柜，然后继续轮询

6.8 locker_top.v

PC 通过 UART 发命令 → FPGA 解析成 PC 包 →（可选）触发紧急开锁/模拟扫码门磁 → 主控轮询节点并维护 map → PC 再通过 UART 收到回包状态。

它内部有两条"通信链"同时存在：

PC ↔ FPGA（UART 包） ：uart_rx/uart_tx + pc_packet_rx/pc_packet_tx
主控 ↔ 128节点（总线40bit） ：bus_master + locker_main_ctrl + locker_node[0..127]

module locker_top #(
parameter integer CLK_HZ = 100_000_000,
parameter integer BAUD = 115200,
parameter integer BUS_BIT_HZ = 2_000_000,
parameter integer N_NODES = 128
)(
input wire clk,
input wire rst_n,
复制代码
```
 // PC UART
 input  wire uart_rx_i,
 output wire uart_tx_o
```
);
// UART
wire [7:0] urx_data;
wire urx_valid;

//UART 接收链：把串口电平变成字节流（urx_data/urx_valid）
//PC 串口线进来是 uart_rx_i（一根线的电平波形），uart_rx 每收到一个完整字节，就输出：
//urx_data[7:0]：这个字节的值，urx_valid=1：打一拍告诉下游"这个字节有效"
uart_rx #(.CLK_HZ(CLK_HZ), .BAUD(BAUD)) u_rx (
.clk(clk), .rst_n(rst_n),
.rx(uart_rx_i),
.data(urx_data), .valid(urx_valid)
);
复制代码
```
 wire [7:0] utx_data;
 wire       utx_valid;
 wire       utx_ready;

 uart_tx #(.CLK_HZ(CLK_HZ), .BAUD(BAUD)) u_tx (
     .clk(clk), .rst_n(rst_n),
     .tx(uart_tx_o),
     .data(utx_data), .valid(utx_valid),
     .ready(utx_ready)
 );

 wire pc_pkt_valid;
 wire [7:0] pc_cmd, pc_addr, pc_data;
```
//PC 包解析链：把 5 字节拼成 "pc_cmd/pc_addr/pc_data"，pc_packet_rx 会连续吃 5 次 urx_valid：第1字节：SOF，第2字节：cmd，第3字节：addr，第4字节：data，第5字节：checksum
//校验通过那一拍，它输出：pc_pkt_valid=1，pc_cmd/pc_addr/pc_data 更新，波形里应看到：pc_pkt_valid 只在"第5字节校验通过"那拍跳一下。
复制代码
```
 pc_packet_rx u_pcrx(
     .clk(clk), .rst_n(rst_n),
     .rx_data(urx_data), .rx_valid(urx_valid),
     .pkt_valid(pc_pkt_valid),
     .cmd(pc_cmd), .addr(pc_addr), .data(pc_data)
 );

 // maps
 wire [N_NODES-1:0] door_map, occ_map, scan_map, alarm_map;

 // emulate inputs for nodes (可由PC命令设置)
 reg [N_NODES-1:0] door_closed_in;
 reg [N_NODES-1:0] scan_pulse_in;
```
//你没有真的接扫描头/门磁，而是在 locker_top 里用两个寄存器向量模拟：door_closed_in[N_NODES-1:0]：每个柜子的门磁输入（默认全1=关门），scan_pulse_in[N_NODES-1:0]：每个柜子的扫码脉冲（每次只打一拍）
复制代码
```
 integer ii;
 always @(posedge clk or negedge rst_n) begin
     if (!rst_n) begin
         door_closed_in <= {N_NODES{1'b1}}; // 默认都关门
         scan_pulse_in  <= {N_NODES{1'b0}};
     end else begin
         scan_pulse_in <= {N_NODES{1'b0}}; // 每拍把 scan_pulse_in 清零（确保它是"1clk 脉冲"）
         if (pc_pkt_valid) begin//PC 命令驱动模拟输入
```
//当 PC 发来一个合法包（pc_pkt_valid=1）：cmd=0x03：把某个柜子的 scan_pulse_in[addr] 拉高1拍（模拟扫码成功）；cmd=0x04：把某个柜子的 door_closed_in[addr] 直接改成 data[0]（模拟门开/关）
//这样你在 PC 上发指令就能"操控仿真/板子行为"，非常适合课设演示。
if (pc_cmd == 8'h03 && pc_addr < N_NODES[7:0]) begin
scan_pulse_in[pc_addr] <= 1'b1; // SET_SCAN
end else if (pc_cmd == 8'h04 && pc_addr < N_NODES[7:0]) begin
door_closed_in[pc_addr] <= pc_data[0]; // SET_DOOR
end
end
end
end
复制代码
```
 // urgent open from PC
 reg urgent_valid;
 reg [7:0] urgent_addr;
 wire urgent_taken;
```
//紧急开锁通道：PC cmd=0x02 → urgent_valid/urgent_addr → 主控插队 OPEN
//PC 如果发来 pc_cmd=0x02（你定义为紧急开锁）：urgent_valid 被置 1（一直保持），urgent_addr 记住要开的柜号
//主控 locker_main_ctrl 在 DECIDE 状态看到 urgent_valid=1 就会接单：并输出 urgent_taken=1 打一拍，这拍 urgent_taken 回来后，top 把 urgent_valid 清 0
//→ 完成一次"可靠握手"：PC 触发 → 主控确认接到任务 → top 清除请求
//波形现象：urgent_valid 会维持为1，直到 urgent_taken 出现那一拍才清零（不怕丢脉冲）。
always @(posedge clk or negedge rst_n) begin
if (!rst_n) begin
urgent_valid <= 1'b0;
urgent_addr <= 8'd0;
end else begin
if (pc_pkt_valid && pc_cmd == 8'h02 && pc_addr < N_NODES[7:0]) begin
urgent_valid <= 1'b1;
urgent_addr <= pc_addr;
end
if (urgent_taken) begin
urgent_valid <= 1'b0;
end
end
end
复制代码
```
 // bus master
 wire bus_tick;
 wire bus_mosi;
 wire bus_miso;

 wire        bus_start;
 wire [39:0] bus_tx_payload;
 wire        bus_busy;
 wire        bus_done;
 wire [39:0] bus_rx_payload;
```
//总线主机 bus_master：把"主控的40bit请求"变成 bus_tick/bus_mosi，并收 bus_miso
//主控给 bus_start 打一拍 + bus_tx_payload 一帧,bus_master 在 busy=1 期间：
//产生 bus_tick（每bit一次）,用 bus_mosi 串行发出 40bit,再用 bus_miso 串行收回 40bit,收完：bus_done=1 打一拍,bus_rx_payload 更新为收到的一帧
bus_master #(.CLK_HZ(CLK_HZ), .BUS_BIT_HZ(BUS_BIT_HZ)) u_busm (
.clk(clk), .rst_n(rst_n),
.start(bus_start),
.tx_payload(bus_tx_payload),
.busy(bus_busy),
.done(bus_done),
.rx_payload(bus_rx_payload),
.bus_tick(bus_tick),
.bus_mosi(bus_mosi),
.bus_miso(bus_miso)
);
//主控 locker_main_ctrl：轮询 + map维护 + 决策 OPEN,不断对 addr_ptr 发 READ,bus_done 后解析应答写进 door_map/occ_map/scan_map/alarm_map
//DECIDE 阶段：有 urgent_valid 就插队 OPEN urgent_addr,否则如果 scan_map[addr_ptr]=1 就 OPEN addr_ptr,否则 addr_ptr++ 继续轮询
//door_map/occ_map/scan_map/alarm_map 是 top 用来"回 PC 状态"的核心数据源。
locker_main_ctrl #(.N_NODES(N_NODES)) u_main (
.clk(clk), .rst_n(rst_n),
.bus_start(bus_start),
.bus_tx_payload(bus_tx_payload),
.bus_busy(bus_busy),
.bus_done(bus_done),
.bus_rx_payload(bus_rx_payload),
.urgent_open_valid(urgent_valid),
.urgent_open_addr(urgent_addr),
.urgent_open_taken(urgent_taken),
.door_map(door_map),
.occ_map(occ_map),
.scan_map(scan_map),
.alarm_map(alarm_map)
);
复制代码
```
 ////128 个节点生成：每个节点吃同一条总线，地址不同

 wire [N_NODES-1:0] node_miso_bit;
 wire [N_NODES-1:0] node_miso_en;
```
//所有节点都能看到主控发的同一条 bus_mosi 位流与 bus_tick,每个节点内部用 ADDR 判断"这帧是不是发给我"命中后它会准备应答，并把：
//node_miso_en[gi]=1（表示我在驱动回包）,node_miso_bit[gi]（当前输出位）推到总线上
genvar gi;
generate
for (gi=0; gi<N_NODES; gi=gi+1) begin : GEN_N
locker_node #(.ADDR(gi)) u_node (
.clk(clk), .rst_n(rst_n),
.scan_ok(scan_pulse_in[gi]),
.door_closed(door_closed_in[gi]),
.bus_tick(bus_tick),
.bus_mosi(bus_mosi),
.node_miso_bit(node_miso_bit[gi]),
.node_miso_en(node_miso_en[gi])
);
end
endgenerate

//MISO 合并：把"某一个节点的回包"合成 bus_miso
assign bus_miso = |(node_miso_bit & node_miso_en);
//这是一个"有线或"式的合并逻辑：node_miso_bit & node_miso_en：只有 en=1 的节点，其 bit 才会被保留；其他节点被屏蔽成 0,再对 128 路做 |：得到最终的 bus_miso
//重要前提：任何时刻只能有一个节点 node_miso_en=1。否则两个节点同时驱动就会发生"线与/线或冲突"，bus_miso 会变得不可预测。

//把 4 张 map 的某一位打包成 1 个字节回给 PC，pc_addr：PC 命令里带的柜号 0~127，door_map/occ_map/scan_map/alarm_map：都是 [N_NODES-1:0] 的 bit 向量
//{...} 是拼接：拼成 8bit 的 status_byte，bit7..bit4 固定为 0，外层三目运算 (pc_addr < N_NODES) ? ... : 8'h00 是为了防越界：如果 PC 给了非法 addr，就回 0。
wire [7:0] status_byte =
(pc_addr < N_NODES[7:0]) ? {4'b0000,
alarm_map[pc_addr], scan_map[pc_addr], occ_map[pc_addr], door_map[pc_addr]} : 8'h00;
复制代码
```
 reg resp_send;
 wire resp_busy;
```
//只要收到一个合法 PC 包（pc_pkt_valid=1）且上一次 PC 回包发送器不忙（resp_busy=0），就打一拍 resp_send=1 触发 pc_packet_tx 组包并开始吐字节
//pc_packet_tx 把 {SOF, cmd, addr, status, checksum} 逐字节输出：用 utx_valid/utx_data 与 utx_ready 握手，uart_tx 把这些字节变成串口波形从 uart_tx_o 发出去
always @(posedge clk or negedge rst_n) begin
if (!rst_n) begin
resp_send <= 1'b0;
end else begin
resp_send <= 1'b0;
if (pc_pkt_valid && !resp_busy) begin
resp_send <= 1'b1;
end
end
end
复制代码
```
 pc_packet_tx u_pct(
     .clk(clk), .rst_n(rst_n),
     .send(resp_send),
     .cmd(pc_cmd),
     .addr(pc_addr),
     .status(status_byte),
     .tx_valid(utx_valid),
     .tx_data(utx_data),
     .tx_ready(utx_ready),
     .busy(resp_busy)
 );
```
endmodule

调试·

你波形里 bus_rx_payload 头是 0x54，而正常应答头应该是 0xAA。

0xAA = 1010_1010

整体 右移/错位 1bit 就很容易变成 0101_0100 = 0x54。

根因：locker_node 识别请求帧"晚了一拍"才打开 node_miso_en，导致 bus_master 在 RX 的第一个 bit 就开始采样，但节点还没开始驱动 → 采样提前 1bit → 全帧错位。

修改后代码：

复制代码

//关键改动
// ===== 总线收发：用 rx_sh_next 先算好，再写入 rx_sh =====
always @(posedge clk or negedge rst_n) begin
    if (!rst_n) begin
        rx_sh <= 40'd0;
        tx_sh <= 40'd0;
        tx_cnt <= 0;
        node_miso_en <= 1'b0;
    end else begin
        // 默认：如果没 tick，rx_sh_next==rx_sh，相当于保持不变
        rx_sh <= rx_sh_next;

        if (bus_tick) begin
            // 发应答（如果正在发送）
            if (node_miso_en) begin
                tx_sh <= {tx_sh[38:0], 1'b0};
                if (tx_cnt == 39) begin
                    tx_cnt <= 0;
                    node_miso_en <= 1'b0;
                end else begin
                    tx_cnt <= tx_cnt + 1'b1;
                end
            end
        end

        // ✅ 命中判定：用"rx_sh_next拆出来"的字段，确保不晚一拍
        // 建议加 bus_tick 限定：只在新bit到来的那一拍尝试"装载应答"
        if (!node_miso_en && bus_tick && sof_ok_n && req_chk_ok_n && addr_ok_n) begin
            // 执行命令（把 req2 改成 req2_n）
            if (req2_n == CMD_OPEN) begin
                scan_latch <= 1'b0;
                opened     <= 1'b1;
            end else if (req2_n == CMD_CLR) begin
                alarm <= 1'b0;
            end

            // 准备应答帧（下一次bus_tick开始输出第1bit）
            tx_sh <= {r0,r1,r2,r3,r4};
            tx_cnt <= 0;
            node_miso_en <= 1'b1;
        end
    end
end

通过网盘分享的文件：lock.zip

链接: https://pan.baidu.com/s/1wcFH1WZ3YN1SpjkXyKlCfg?pwd=1234 提取码: 1234

修改方案A（推荐）：改 locker_node.v ------ 用 rx_sh_next 当拍判定，改 locker_node.v 一个文件。

目标：在"最后 1bit 刚移入那一拍"就能命中请求并立刻 node_miso_en<=1，这样下一次 bus_tick 输出的就是应答第 1bit，bus_master 采样就对齐了。

A1）在 locker_node 里加"下一拍移位值"的组合线（替换你原来的 req0..req4）

A2）在 always 块里：接收用 rx_sh_next，命中判断也用 *_n

仿真结果

第 1 幕：主控发起一次轮询 READ（主控 → 总线）

角色： locker_main_ctrl + bus_master

locker_main_ctrl 在轮询到某个地址（你这张图是 addr=0x06）时，先组一个 40bit 请求帧：

请求帧格式：{REQ_SOF, addr, CMD_READ, 8'h00, chk}
你波形里对应的是（看 req*_n 那几行）：

req0_n=8'h55 （SOF）
req1_n=8'h06 （ADDR=06）
req2_n=8'h01 （CMD_READ）
req3_n=8'h00 （DATA=00）
req4_n=8'h5C（CHK=55+06+01+00=5C）

2.主控对 bus_master 打一拍开始：

bus_start=1（1clk 脉冲）
bus_tx_payload 装载这 40bit 请求
bus_busy 进入忙态

第 2 幕：bus_master 按位吐出请求（bus_tick / bus_mosi）

角色： bus_master

bus_master 每到一个比特节拍就产生：
- bus_tick=1（1clk 脉冲：标志"这一拍是一个 bit"）
- bus_mosi 输出当前要发的 bit（MSB 先）

你波形里能看到 bus_tick 周期性脉冲，bus_mosi 随着帧内容在跳变------这就是"把 40bit 请求拆成 40 次 bit 发送"。

第 3 幕：节点边收边移位，"收齐那一拍"立刻认出来（关键点）

角色： locker_node

每次 bus_tick=1 时，节点做：

rx_sh_next = {rx_sh[38:0], bus_mosi}（把这一 bit 移进来）
然后用 rx_sh_next 拆出字节：req0_n..req4_n
并且立即得到三个判定信号：

在你图里，这三个都已经是 1 了：

sof_ok_n=1 （req0_n==8'h55）
addr_ok_n=1 （req1_n==ADDR==8'h06）
req_chk_ok_n=1 （sum4(req0_n..req3_n)==req4_n==8'h5C）

这说明：请求帧在这一拍"刚好收齐"，节点已经认出"这是发给我(06号)的合法帧"。

第 4 幕：节点准备应答：装载 tx_sh + 拉高 node_miso_en

角色： locker_node

4.1 先解释你最困惑的点："为啥 tx_sh 是 0？"

原因 A（最常见）：你截到的时刻节点还没进入"发送态"。

只有当节点决定要回包时，才会执行：
- tx_sh <= {r0,r1,r2,r3,r4};
- node_miso_en <= 1;
在此之前，tx_sh 保持复位后的值（常常就是 0），一点毛病没有。

原因 B：你看的光标正卡在"判定成立"那一拍附近，但非阻塞赋值更新要到时序块结束才反映到波形上。

你把光标往后挪 半个 clk / 一个 delta ，往往就能看到 tx_sh 从 0 变成应答帧。

判断到底有没有进入发送态，看哪个信号最准？

看 node_miso_en 和 tx_cnt：

node_miso_en 拉高后，会持续一段时间（发 40bit）
tx_cnt 会从 0 数到 39

只要你看到 node_miso_en 连续为 1 且 tx_cnt 在走，那就说明 tx_sh 已经装载并在移位发送了。

4.2 节点应答帧内容（你这张图里已经算出来了）

节点应答帧格式：{RESP_SOF, addr, status, 8'h00, chk}

你图里对应的"应答字节常量"已经非常清楚：

r0 = 8'hAA（RESP_SOF）
r1 = 8'h06（ADDR=06）
r2 = 8'h01（status=01）
r3 = 8'h00
r4 = 8'hB1（AA+06+01+00=B1）

其中 status=8'h01 的含义（你的注释定义）：

bit0 door_closed=1
bit1 occupied=0
bit2 scan_latch=0
bit3 alarm=0

所以 01 完全合理：门关着，没占用、没扫码、没报警。

第 5 幕：总线回读：bus_master 采样 bus_miso 拼成 bus_rx_payload

角色： bus_master + 顶层 bus_miso = |(node_miso_bit & node_miso_en)

当 node_miso_en=1 时：

节点开始驱动 node_miso_bit = tx_sh[39]（MSB先）
顶层把所有节点的输出"线与/线或"合并成 bus_miso
bus_master 在 RX 阶段每个 bus_tick 采样 bus_miso，移进自己的 sh_rx
40bit 收完：
- bus_done=1（打一拍）
- bus_rx_payload 变成 {AA,06,01,00,B1}

然后 locker_main_ctrl 在 ST_WAIT_READ 里看到 bus_done：

resp_ok=1（SOF=AA 且校验对）
更新 door_map[6]=1, occ_map[6]=0, scan_map[6]=0, alarm_map[6]=0
进入下一轮轮询

上面现在盯的这个 tx_sh 很可能是"某一个 node 实例"的 tx_sh，但这拍并没有命中它的地址，所以它当然还是 0。

不进行详细分析，感兴趣可以自己研究哈，整体对叭这里不分析了💔，

通过网盘分享的文件：lock.zip

链接: https://pan.baidu.com/s/1wcFH1WZ3YN1SpjkXyKlCfg?pwd=1234 提取码: 1234

这张波形结论：

对的，你这张图已经同时满足：

请求帧在节点侧：
- sof_ok_n=1
- addr_ok_n=1
- req_chk_ok_n=1
应答帧字节已经被正确"定义出来"：
- r0..r4 = AA 06 01 00 B1
- 校验关系也对：B1 = AA+06+01+00

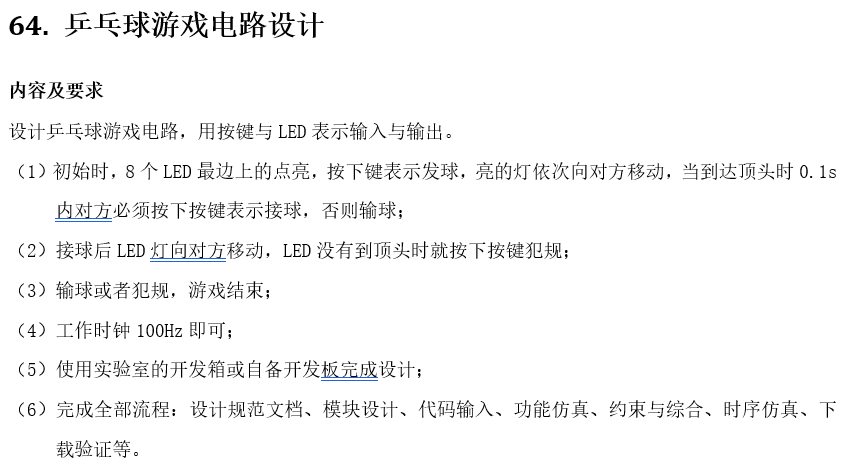

二.乒乓球游戏电路设计

2.1 翻译

硬件资源

输入：两个按键（左方 L、右方 R）
输出：8 个 LED（LED[7:0]）
工作节拍：100 Hz（也就是 10 ms 一拍）

游戏规则（工程语言）

初始：最左边 LED 亮（球在左端）。
发球：按下某一方按键表示"击球/发球"（题目初始在左端，所以一般默认左键发球最符合原描述）。
球移动：亮灯从一端逐个移动到另一端（像"跑马灯"）。
到达端点判定 ：当球到达对方端点后，给对方一个 0.1 s 的击球窗口 （在 100Hz 下就是 10 拍）。
- 对方在窗口内按下自己的键 → 击回（方向反转，继续移动）
- 没按 / 超时 → 输球，结束
犯规：球没到自己端点 就按键 → 犯规，结束（按键者输）。

关键点：这本质就是 一个有限状态机 FSM + 一个位置寄存器 pos + 两个计数器（移动速度计数、击球窗口计数）。

2.2 核心数据怎么表示

球的位置

pos：0~7（0 表示最左 LED，7 表示最右 LED）
LED 输出做 one-hot(独热型)：led = (8'b1 << pos)

球方向

dir：0=向右，1=向左
- dir=0 时 pos++
- dir=1 时 pos--

时间窗口换算

100 Hz → 10 ms/拍
0.1 s → 100 ms → 10 拍

所以：HIT_WINDOW_TICKS = 10

球移动速度

题目没规定，你可以"自定一个合理值"，否则 100Hz 每拍移动 1 格会太快：8 格只要 70ms，人按键来不及。

建议你设成参数，比如：

每 0.2 s 移动一格 → MOVE_TICKS = 20
或每 0.1 s 移动一格 → MOVE_TICKS = 10

即系统时钟 100Hz，内部再用计数实现"球速"。

2.3 状态机怎么设计（最推荐的结构）

S0：IDLE（等待发球）

初始：pos=0，dir=向右（准备打到右边）
行为：
- 允许：左键按下 → 发球开始，进 S1
- 不允许：右键按下 →（可判犯规，也可忽略；为了规则清晰建议判犯规：右方抢发）

S1：MOVE（球在路上跑）

每累计到 MOVE_TICKS，pos 按方向移动一格
任何时刻，如果有人按键：
- 如果球不在端点 → 按键者犯规，进 S3
- （因为题目写死"没到顶头按键犯规"，所以 MOVE 状态里按键基本都算犯规）
当 pos 移到端点：
- 到右端 pos==7 → 进 S2，等待右方击球窗口
- 到左端 pos==0 → 进 S2，等待左方击球窗口

S2：WAIT_HIT（端点 0.1s 击球窗口）

进入时 window_cnt=0
在 10 拍内：
- 若在右端（pos=7）：
  - 右键按下 → 合法击回：dir=向左，进 S1
  - 左键按下 → 左方犯规：进 S3（左输）
- 若在左端（pos=0）：
  - 左键按下 → 合法击回：dir=向右，进 S1
  - 右键按下 → 右方犯规：进 S3（右输）
若 window_cnt==HIT_WINDOW_TICKS-1 还没等到正确按键 → 超时，该端点对应玩家输，进 S3
说明：HIT_WIN_TICKS = 10 // 0.1s = 10 * 10ms，对应于后面仿真波形

S3：GAME_OVER（结束）

保持最终显示（比如显示赢家端点 LED 常亮，或全灯闪烁）
等待复位重来

2.4 按键要怎么处理

按键直接进 FPGA 会抖动，所以你至少做两件事：

同步：防亚稳（两级触发器）
消抖 + 产生脉冲 ：让"按一下"只出一个周期的 key_pulse

因为你整个系统以 100Hz（10ms）更新，其实可以把消抖简化成：

每 10ms 采样一次按键电平
连续 N 次相同才认为稳定（例如 N=3~5）
稳定后做上升沿检测得到 pulse

100Hz 天然适合按键消抖。

2.5 模块划分

(1) clk_div / tick_gen（如果开发板主时钟不是 100Hz）

把 50MHz / 100MHz 分频成 100Hz 的 tick_10ms 使能
FSM 在 tick_10ms 到来时更新一次

(2) key_filter（两路）

输入 raw key
输出 keyL_pulse、keyR_pulse

(3) pingpong_fsm（核心）

输入：tick_10ms、两个 pulse
输出：pos、game_over、winner/loser

(4) led_driver

led = onehot(pos) 或 game_over 显示模式

2.6 代码

默认参数已按上面规则配置好（100Hz 节拍、0.1s=10tick 窗口、球速 0.2s/格）。按键 低有效（按下=0，松开=1）

通过网盘分享的文件：pingpong (2).zip

链接: https://pan.baidu.com/s/1VKuhJpAG2QUb4HKjjZdM6Q?pwd=1234 提取码: 1234

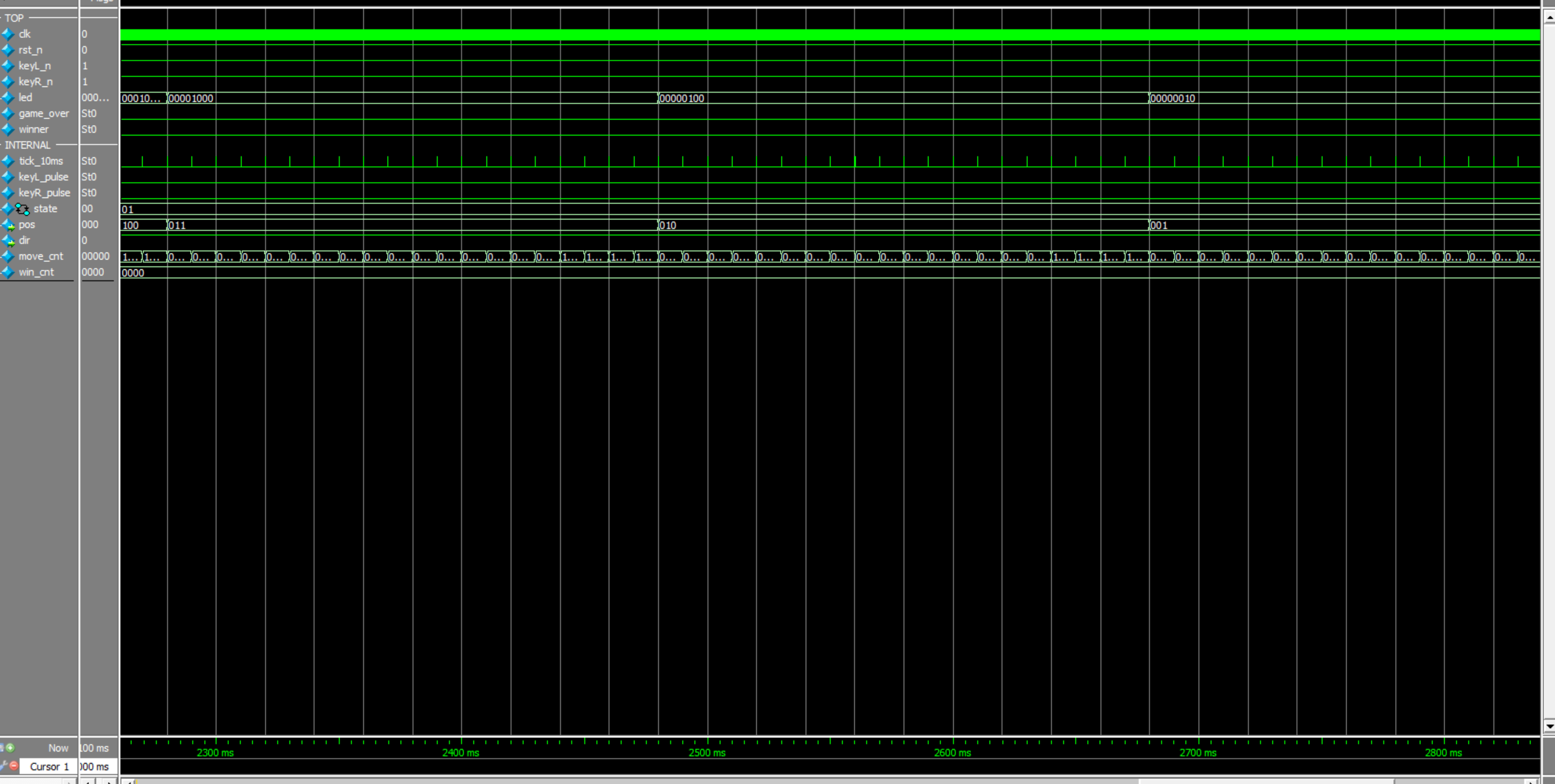

2.7 仿真结果

CASE1：正常来回 + 超时结束
1. 左键按一下（发球）→ 球开始向右移动，led 变成 01→02→04→...→80（每格约 0.2s）
2. 等球到右端 led=0x80 → 右键按一下（合法击回）→ 球改向左
3. 等球到左端 led=0x01 → 左键按一下（合法击回）→ 再向右
4. 再到右端这次不按 → 等 0.1s（10 个 tick）窗口过去 → game_over=1，winner=0（左胜）
CASE2：复位后，中途乱按犯规
1. 再复位一次
2. 左键发球
3. 等球到中间（比如 led=0x02）
4. 右键此时按下（球没到端点）→ 立刻判犯规结束 → game_over=1，winner=0（左胜）

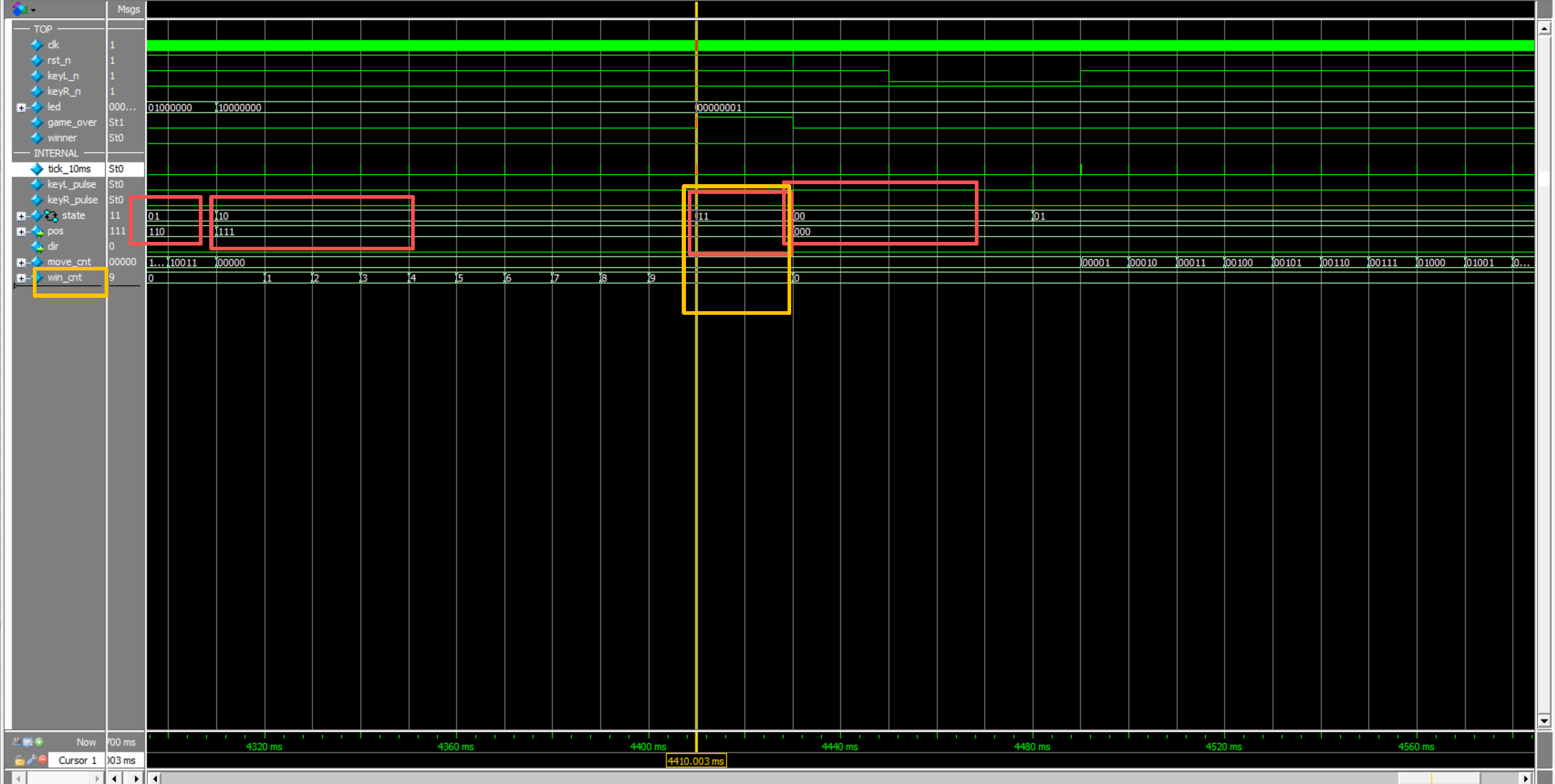

注意state变量，左键发球state=00，正常移动state=01，到最左或者最右state=10击打窗口等 0.1s（10 个 tick），没有规定Cnt内按键打回去一方赢,state=11。

FPGA学习笔记-图书馆存包柜，乒乓球游戏电路设计

一.图书馆存包柜电路设计

1 翻译

2 总体方案

3 "自定功能"

主控轮询 FSM（简写）

节点命令 FSM（简写）

4 通信协议怎么设计（决定你后续代码难度）

5 单板如何"演示128柜"

5.1 概述

5.2 PC 串口演示

（1）协议概述（PC ↔ FPGA 串口命令/应答）

（2）帧格式定义

5.3 说明

6 代码

6.1 uart_rx.v子模块

6.2 uart_tx.v子模块

6.3 pc_packet_rx.v子模块

6.4 pc_packet_tx.v子模块

1.发的包格式：

2.标准的 valid/ready 握手：

3.工作过程（分两大阶段：组包阶段 vs 吐字节阶段）

阶段 A：空闲等待（busy=0）

阶段 B：发送进行中（busy=1）

改进建议：send 只在 ready/idle 接收一次

6.5 locker_node.v子模块

1.核心功能

2.帧格式与关键常量

请求帧（主控 → 节点）

命令字

应答帧（节点 → 主控）

3.注意

6.6 bus_master.v

1.核心功能

2.核心状态机：busy + phase + bitcnt

6.7 locker_main_ctrl.v

1.核心功能

2.总线帧格式（和节点一致）

3.总览流程与接口信号

1）四大模块

locker_top.v：顶层（系统集成）

locker_main_ctrl：主控调度器（大脑）

bus_master：串行发动机（总线时序产生器）

locker_node：每个柜子的节点（柜体的小脑）

2）接口信号

（1）与 bus_master 的握手

（2） PC 紧急开锁

（3） 四张 map

4.状态机（st）结构：READ → 解析 → 决策 → OPEN → 回到READ

5. 波形时应该看到的"完整故事线"（一眼验收）

6.8 locker_top.v

调试·

仿真结果

第 1 幕：主控发起一次轮询 READ（主控 → 总线）

第 2 幕：bus_master 按位吐出请求（bus_tick / bus_mosi）

第 3 幕：节点边收边移位，"收齐那一拍"立刻认出来（关键点）

第 4 幕：节点准备应答：装载 tx_sh + 拉高 node_miso_en

4.1 先解释你最困惑的点："为啥 tx_sh 是 0？"

4.2 节点应答帧内容（你这张图里已经算出来了）

第 5 幕：总线回读：bus_master 采样 bus_miso 拼成 bus_rx_payload

二.乒乓球游戏电路设计

2.1 翻译

硬件资源

游戏规则（工程语言）

2.2 核心数据怎么表示

球的位置

球方向

时间窗口换算

球移动速度

2.3 状态机怎么设计（最推荐的结构）

S0：IDLE（等待发球）

S1：MOVE（球在路上跑）

S2：WAIT_HIT（端点 0.1s 击球窗口）

S3：GAME_OVER（结束）

2.4 按键要怎么处理

2.5 模块划分

(1) clk_div / tick_gen（如果开发板主时钟不是 100Hz）

(2) key_filter（两路）

(3) pingpong_fsm（核心）

(4) led_driver

阶段 A：空闲等待（`busy=0`）

阶段 B：发送进行中（`busy=1`）

（3）四张 map
