解码红黑树

红黑树全面解析:从设计逻辑到代码落地

红黑树是自平衡二叉搜索树(Self-Balanced BST) 的经典实现,核心解决了普通 BST 失衡、AVL 树过度平衡的问题。它通过 "颜色约束" 实现 "大致平衡",兼顾查找性能与插入 / 删除效率,成为 Linux 内核、Java TreeMap、C++ STL 等工业级组件的底层核心结构。本文将从 "为什么需要红黑树" 出发,逐步拆解定义、操作逻辑与代码实现,确保每个知识点清晰易懂。

红黑树的设计背景:平衡与性能的折中

要理解红黑树,需先明确它与普通 BST、AVL 树的差异 ------ 红黑树的出现,本质是为了调和 "平衡" 与 "操作开销" 的矛盾。

三种树结构的核心对比

树结构 平衡规则 插入 / 删除调整开销 查找性能(最坏) 核心问题
普通 BST 无平衡约束 极低(无需调整) O (n)(退化为链表) 数据有序插入时性能暴跌
AVL 树 严格平衡(左右子树高差≤1) 极高(频繁旋转 + 高度维护) O(logn) 调整开销大,插入删除效率低
红黑树 大致平衡(最长路径≤2 倍最短路径) 中(少量旋转 + 颜色翻转) O(logn) 兼顾平衡与操作效率,无明显短板

红黑树的设计初衷

AVL 树的 "严格平衡" 虽能保证最优查找性能,但每次插入 / 删除后需多次旋转、更新节点高度,操作开销过高;普通 BST 则完全无平衡约束,极端情况下性能退化。

红黑树的思路是:放弃 "绝对平衡",用更宽松的约束实现 "大致平衡"------ 只要最长路径不超过最短路径的 2 倍,查找性能仍能稳定在 O (logn),同时大幅减少插入 / 删除的调整次数。

红黑树的核心定义:5 条约束保证平衡

红黑树是满足以下 5 条颜色 + 结构规则的二叉搜索树(BST 的基础性质仍成立:左子树值<根值<右子树值)。这些规则共同确保 "大致平衡"。

5 条核心约束(必须牢记:左根右,根叶黑,不红红,黑路同)

  • 颜色约束:每个节点只有两种颜色 ------ 红色(RED)或黑色(BLACK);
  • 根节点规则:树的根节点必须是黑色;
  • 红节点相邻禁止:红色节点的父节点和子节点必须是黑色(即 "红不连红");
  • 黑高相等规则 :从任意节点出发,到其所有叶子节点(NIL 节点)的路径中,黑色节点的数量相等(这条路径的黑色节点数称为 "黑高",记为bh);
  • 叶子节点规则:所有叶子节点(空节点,记为 NIL)视为黑色(代码中常用 "NIL 哨兵节点" 简化判断,避免空指针问题)。

关键推导:为什么约束能保证平衡?

假设某红黑树的黑高为bh(从根到 NIL 的黑色节点数):

  • 最短路径:全为黑色节点(无红色节点),长度 = 黑高bh
  • 最长路径:红黑相间(因 "红不连红",红色节点最多与黑色节点数量相等),长度 = 2*bh

由此可得:最长路径 ≤ 2 倍最短路径,树不会过度失衡,查找性能稳定在 O (logn)。

红黑树的节点设计:存储关键信息

红黑树的节点需支持 "追溯亲属关系" 和 "颜色判断",因此在普通 BST 节点的基础上新增关键成员。但需注意:叔节点(Uncle)无需单独存储,可通过祖父节点动态推导(避免冗余)。

节点结构定义(C 语言)

c 复制代码
// 定义数据类型(可根据需求替换,如int、char等)
typedef int tn_datatype;

// 红黑树节点结构
typedef struct node {
    tn_datatype data;       // 节点存储的数据
    struct node *lchild;    // 左孩子指针
    struct node *rchild;    // 右孩子指针
    struct node *parent;    // 父节点指针(核心:用于追溯祖父/叔节点)
    int color;              // 颜色:0=BLACK(黑色),1=RED(红色)
} treenode, *linktree;

// 全局NIL哨兵节点(所有空叶子都指向它,避免重复创建空节点)
linktree NIL_NODE;

节点设计说明

  • parent:必须存在!红黑树的调整需要追溯父节点、祖父节点,普通 BST 无此成员,无法完成平衡修复;
  • color:新节点默认设为红色(关键原因:若设为黑色,会导致所有路径的黑高 + 1,需调整全树;设为红色仅可能违反 "红不连红",调整范围极小);
  • NIL_NODE:哨兵节点,颜色为黑色,所有空的左 / 右孩子都指向它,简化 "叶子节点判断"(比如无需检查lchild == NULL,直接判断lchild == NIL_NODE)。

辅助函数:推导祖父 / 叔节点

叔节点(Uncle)是父节点的兄弟,无需存储,通过祖父节点推导:

c 复制代码
// 获取节点的祖父节点(父节点的父节点)
linktree grandparent(linktree n) {
    if (n == NULL || n->parent == NULL) {
        return NULL;
    }
    return n->parent->parent;
}

// 获取节点的叔节点(父节点的兄弟)
linktree uncle(linktree n) {
    linktree g = grandparent(n);
    if (g == NULL) {
        return NULL; // 无祖父节点,则无叔节点
    }
    // 父节点是祖父的左孩子 → 叔节点是祖父的右孩子
    if (n->parent == g->lchild) {
        return g->rchild;
    }
    else {
        return g->lchild;
    }
}

红黑树的插入操作:分场景修复平衡

插入流程遵循 "BST 插入 → 颜色修复" 两步:先按普通 BST 规则插入新节点(设为红色),再检查是否违反红黑约束,分场景修复。

插入前准备:BST 插入逻辑

先按 BST 规则找到新节点的插入位置,设置父节点,最后调用insertFixup修复平衡:

c 复制代码
// 按BST规则插入节点(返回插入后的根节点)
linktree bstInsert(linktree root, linktree newNode) {
    if (root == NIL_NODE) {
        return newNode; // 树空,新节点为根
    }
    linktree parent = NIL_NODE;
    linktree cur = root;
    // 找到插入位置(cur最终指向插入位置的父节点)
    while (cur != NIL_NODE) {
        parent = cur;
        if (newNode->data < cur->data) {
            cur = cur->lchild;
        } else if (newNode->data > cur->data) {
            cur = cur->rchild;
        } else {
            // 数据已存在(红黑树通常不允许重复值,可根据需求处理)
            free(newNode);
            return root;
        }
    }
    // 设置新节点的父节点,并入树
    newNode->parent = parent;
    if (newNode->data < parent->data) {
        parent->lchild = newNode;
    } else {
        parent->rchild = newNode;
    }
    // 初始化新节点的孩子为NIL(避免空指针)
    newNode->lchild = NIL_NODE;
    newNode->rchild = NIL_NODE;
    return root;
}

// 红黑树插入入口(对外接口)
void rbInsert(linktree *proot, tn_datatype data) {
    // 创建新节点,默认设为红色
    linktree newNode = (linktree)malloc(sizeof(treenode));
    newNode->data = data;
    newNode->color = 1; // 1=RED

    // 1. 按BST规则插入
    *proot = bstInsert(*proot, newNode);

    // 2. 修复红黑树约束
    insertFixup(proot, newNode);
}

插入后的平衡修复(insertFixup)

新节点为红色,可能违反的约束只有规则 3(红不连红)(其他规则均不涉及红色节点插入)。需根据 "父节点(P)的颜色" 和 "叔节点(U)的颜色" 分 3 种场景处理。

场景 1:父节点(P)是黑色 → 无违规,直接返回

若 P 为黑色,即使新节点(N)是红色,也满足 "红不连红",且 "黑高" 未变(红色节点不贡献黑高)。

代码逻辑

c 复制代码
if (newNode->parent->color == 0) { // 0=BLACK
    return;
}

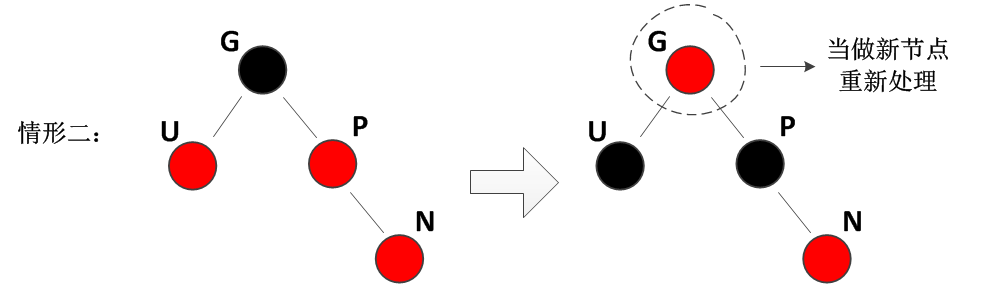

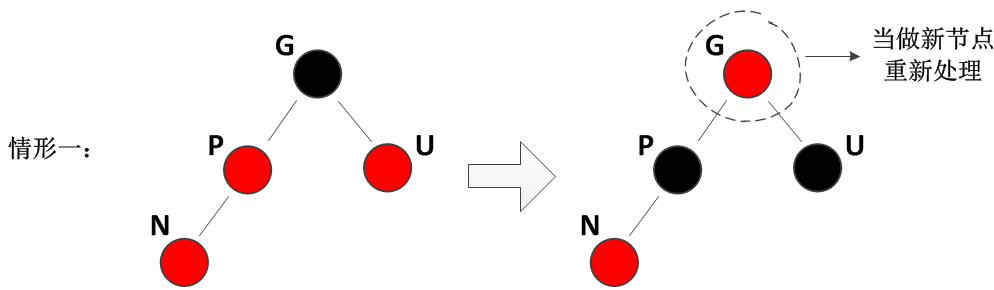

场景 2:父节点(P)是红色,且叔节点(U)是红色 → 颜色翻转 + 递归检查

  • 违规原因:P 是红,N 是红 → 违反 "红不连红";

  • 修复思路:通过 "颜色翻转" 消除红节点相邻,同时保证黑高不变;

  • 具体步骤

    • 将 P 和 U 的颜色改为黑色(消除 "红不连红");
    • 将祖父节点(G)的颜色改为红色(保证黑高:原路径黑高 = G(黑)+P/U(黑),翻转后 = G(红)+P/U(黑),黑高不变);
    • 将 G 视为新的 "N",递归检查(G 从黑变红,可能与 G 的父节点冲突)。

代码逻辑

c 复制代码
linktree U = uncle(newNode);
linktree G = grandparent(newNode);

// 场景2:P红,U红
if (U != NIL_NODE && U->color == 1) { // 1=RED
    // 1. 翻转P、U为黑色
    newNode->parent->color = 0;
    U->color = 0;
    // 2. 翻转G为红色
    G->color = 1;
    // 3. 递归检查G
    insertFixup(proot, G);
}

场景 3:父节点(P)是红色,且叔节点(U)是黑色 → 旋转 + 颜色翻转

U 为黑色时,颜色翻转无法解决问题(翻转 G 为红后,G 与 P 仍红连红),需通过旋转调整节点位置,再翻转颜色。此场景需进一步按 "N、P、G 是否在一条直线" 细分(左右对称,以 "P 是 G 的左孩子" 为例)。

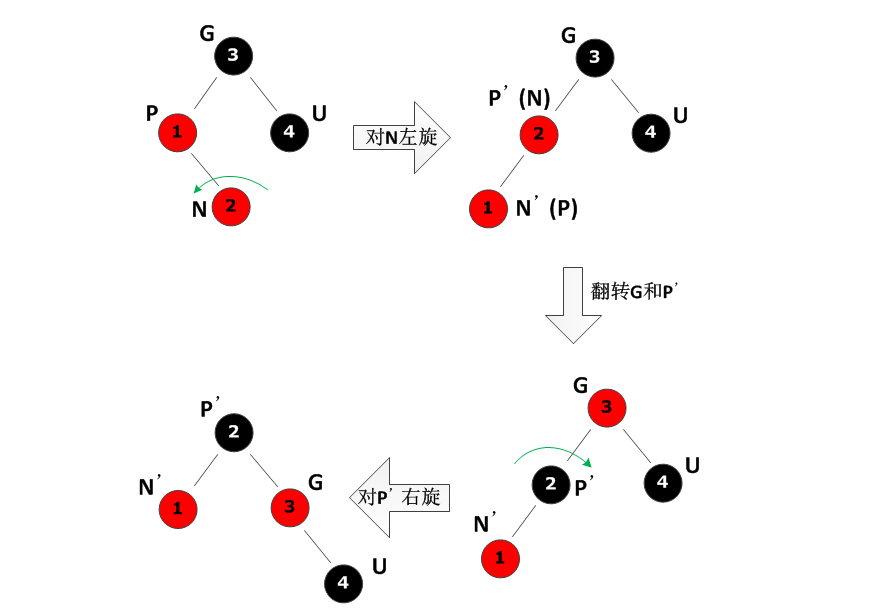

子场景 3.1:N、P、G 不在一条直线(N 是 P 的右孩子,P 是 G 的左孩子)

  • 问题:N 在 P 的右子树,P 在 G 的左子树 → 三者呈 "折线",无法直接旋转 G;
  • 修复步骤 :对 P 进行左旋转,将 N 转到 P 的父节点位置,使 N、P、G 呈 "直线",再进入子场景 3.2。

左旋转函数(rbRotateLeft)

c 复制代码
// 左旋转:将x的右孩子y转到x的位置,x成为y的左孩子
void rbRotateLeft(linktree *proot, linktree x) {
    linktree y = x->rchild; // y是x的右孩子
    x->rchild = y->lchild;  // y的左孩子转为x的右孩子

    if (y->lchild != NIL_NODE) {
        y->lchild->parent = x; // 更新y左孩子的父节点为x
    }

    y->parent = x->parent; // y的父节点继承x的父节点
    if (x->parent == NIL_NODE) {
        *proot = y; // x是根,则y成为新根
    } else if (x == x->parent->lchild) {
        x->parent->lchild = y; // x是左孩子,则y成为左孩子
    } else {
        x->parent->rchild = y; // x是右孩子,则y成为右孩子
    }

    y->lchild = x; // x成为y的左孩子
    x->parent = y; // x的父节点设为y
}

代码逻辑(子场景 3.1)

c 复制代码
// N是P的右孩子,P是G的左孩子 → 左旋转P
if (newNode == newNode->parent->rchild && newNode->parent == G->lchild) {
    rbRotateLeft(proot, newNode->parent);
    newNode = newNode->parent; // 旋转后,原P成为新N的左孩子,更新N为原P
}

子场景 3.2:N、P、G 在一条直线(N 是 P 的左孩子,P 是 G 的左孩子)

  • 修复步骤
    1. 将 P 的颜色改为黑色,G 的颜色改为红色(消除 "红不连红");
    2. 对 G 进行右旋转(保证黑高不变,旋转后子树的黑节点数不改变)。

右旋转函数(rbRotateRight):与左旋转对称,将 x 的左孩子 y 转到 x 的位置,x 成为 y 的右孩子。

c 复制代码
void rbRotateRight(linktree *proot, linktree x) {
    linktree y = x->lchild; // y是x的左孩子
    x->lchild = y->rchild;  // y的右孩子转为x的左孩子

    if (y->rchild != NIL_NODE) {
        y->rchild->parent = x;
    }

    y->parent = x->parent;
    if (x->parent == NIL_NODE) {
        *proot = y;
    } else if (x == x->parent->rchild) {
        x->parent->rchild = y;
    } else {
        x->parent->lchild = y;
    }

    y->rchild = x;
    x->parent = y;
}

代码逻辑(子场景 3.2)

c 复制代码
// N是P的左孩子,P是G的左孩子 → 颜色翻转+右旋转G
newNode->parent->color = 0; // P改为黑色
G->color = 1;               // G改为红色
rbRotateRight(proot, G);    // 右旋转G

红黑树的删除操作:解决 "黑高缺失" 问题

删除是红黑树最复杂的操作,核心原因是:删除黑色节点会导致 "黑高减少",违反规则 4(黑高相等) 。删除流程遵循 "BST 删除(转化为单孩子节点删除)→ 颜色修复",先将复杂删除转化为简单场景,再分情况修复。

前置逻辑:将删除转化为 "单孩子节点删除"

若被删除节点(Old)有两个非空孩子,按 BST 规则:

  • 用 Old 的前驱节点 (左子树最大值,无右孩子)或后继节点(右子树最小值,无左孩子)替代 Old 的数据;
  • 问题转化为删除 "前驱 / 后继节点"(该节点最多只有一个孩子,记为 New)。

代码逻辑(找到前驱 / 后继)

c 复制代码
// 找到节点的前驱(左子树最大值,无右孩子)
linktree getPredecessor(linktree node) {
    linktree cur = node->lchild;
    while (cur->rchild != NIL_NODE) {
        cur = cur->rchild;
    }
    return cur;
}

// 红黑树删除入口(对外接口)
void rbDelete(linktree *proot, tn_datatype data) {
    // 找到要删除的节点Old
    linktree Old = rbFind(*proot, data);
    if (Old == NIL_NODE) {
        printf("数据%d不存在\n", data);
        return;
    }

    // 转化为删除"最多一个孩子的节点"
    linktree delNode = Old; // 最终要删除的节点(前驱/后继)
    if (Old->lchild != NIL_NODE && Old->rchild != NIL_NODE) {
        // Old有两个孩子 → 用前驱替代
        delNode = getPredecessor(Old);
        Old->data = delNode->data; // 复制数据
    }

    // 执行删除并修复平衡(delNode最多一个孩子New)
    linktree New = (delNode->lchild != NIL_NODE) ? delNode->lchild : delNode->rchild;
    New->parent = delNode->parent; // 连接New和delNode的父节点

    if (delNode->parent == NIL_NODE) {
        *proot = New; // delNode是根,New成为新根
    }
    else if (delNode == delNode->parent->lchild) {
        delNode->parent->lchild = New;
    }
    else {
        delNode->parent->rchild = New;
    }

    // 若删除的是黑色节点,需修复黑高
    if (delNode->color == 0) { // 0=BLACK
        deleteFixup(proot, New);
    }

    free(delNode); // 释放删除节点的内存
}

// 辅助函数:查找节点(BST逻辑)
linktree rbFind(linktree root, tn_datatype data) {
    linktree cur = root;
    while (cur != NIL_NODE && cur->data != data) {
        if (data < cur->data) {
            cur = cur->lchild;
        }
        else {
            cur = cur->rchild;
        }
    }
    return cur;
}

删除后的平衡修复(deleteFixup)

只有当删除的是黑色节点(delNode) 时,才需要修复(红色节点删除不影响黑高)。此时需根据 "New 的颜色" 和 "New 的兄弟节点(S)的颜色" 分场景处理。

核心问题:"双黑" 标记

若 delNode 是黑色、New 也是黑色,删除后 New 所在路径的黑高减少 1------ 相当于 New "携带了一个额外的黑标记",称为 "双黑"(New 本身是黑,加上缺失的 1 个黑,共 2 个黑)。修复的核心是 "消除双黑标记"。

场景 1:New 是红色 → 简单修复

  • 修复思路:将 New 的颜色改为黑色,补充缺失的黑高;

  • 代码逻辑

    c 复制代码
    if (New->color == 1) { // 1=RED
        New->color = 0; // 改为黑色,补充黑高
        return;
    }

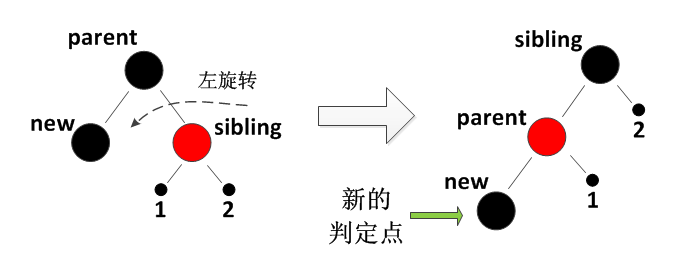

场景 2:New 是黑色,兄弟节点(S)是红色 → 旋转 + 颜色翻转,转化为 S 为黑色的场景

  • 修复思路:通过旋转将 S 的黑色子节点转为 New 的新兄弟,再按 S 为黑色的场景处理;

  • 具体步骤

    • 将 S 的颜色改为黑色,New 的父节点(P)改为红色;
    • 对 P 进行旋转(New 在左则左旋转,New 在右则右旋转);
    • 更新 S 为 New 的新兄弟(原 S 的子节点,颜色为黑色)。

代码逻辑

c 复制代码
linktree P = New->parent;
linktree S = (New == P->lchild) ? P->rchild : P->lchild; // S是New的兄弟

// 场景2:S是红色
if (S->color == 1) {
    S->color = 0;   // S改为黑色
    P->color = 1;   // P改为红色
    if (New == P->lchild) {
        rbRotateLeft(proot, P); // New在左,左旋转P
    } else {
        rbRotateRight(proot, P); // New在右,右旋转P
    }
    S = (New == P->lchild) ? P->rchild : P->lchild; // 更新S为新兄弟
}

场景 3:New 是黑色,兄弟节点(S)是黑色 → 按 S 的孩子(侄节点)颜色细分

S 为黑色时,需看 S 的两个侄节点(LN:S 的左孩子,RN:S 的右孩子)的颜色,分 3 种情况:

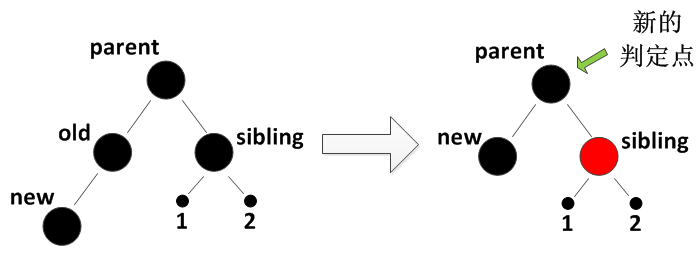

子场景 3.1:S 的两个侄节点(LN、RN)都是黑色 → 分摊双黑标记

  • 修复思路:将 S 的颜色改为红色,把 "双黑标记" 转移给 P,递归检查 P;
  • 逻辑:S 是黑色,LN、RN 也是黑色 → S 可贡献的黑高为 1,改为红色后,P 所在路径的黑高减少 1,相当于双黑标记转移到 P。

代码逻辑

c 复制代码
if (S->lchild->color == 0 && S->rchild->color == 0) { // LN、RN都是黑色
    S->color = 1; // S改为红色
    New = P;      // 双黑标记转移到P
    P = New->parent;
    S = (New == P->lchild) ? P->rchild : P->lchild; // 更新S
}

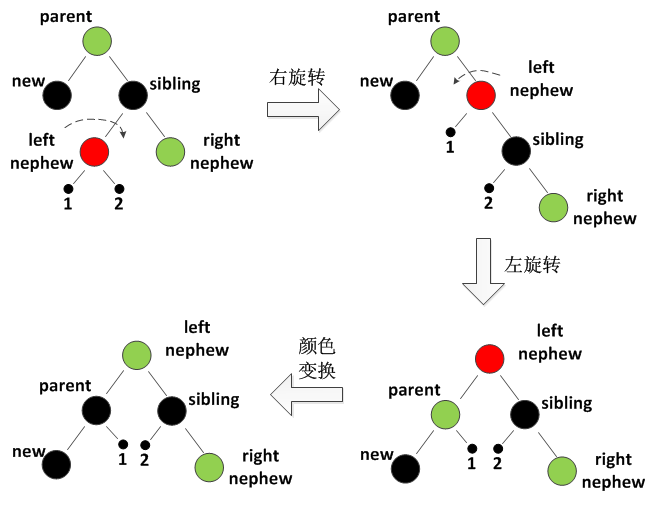

子场景 3.2:S 的同边侄节点是红色(如 New 在左,LN 是红;New 在右,RN 是红)

  • 修复思路:旋转 S → 旋转 P → 颜色翻转,消除双黑;

  • 具体步骤(以 New 在左、LN 是红为例):

代码逻辑

c 复制代码
// New在左,S的左侄(LN)是红色(同边)
if (New == P->lchild && S->lchild->color == 1) {
    rbRotateRight(proot, S); // 右旋转S
    S->color = S->parent->color; // 新S颜色继承原S的颜色
    S->parent->color = 1;        // 原S改为红色
    rbRotateLeft(proot, P);      // 左旋转P
    S->color = P->color;         // 新S颜色继承P的颜色
    P->color = 0;                // P改为黑色
}

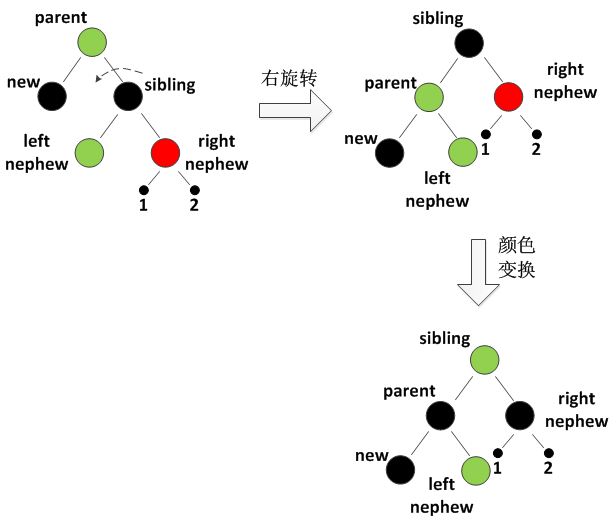

子场景 3.3:S 的对边侄节点是红色(如 New 在左,RN 是红;New 在右,LN 是红)

  • 修复思路:旋转 P → 颜色翻转,消除双黑;

  • 具体步骤(以 New 在左、RN 是红为例):

代码逻辑

c 复制代码
// New在左,S的右侄(RN)是红色(对边)
if (New == P->lchild && S->rchild->color == 1) {
    rbRotateLeft(proot, P);  // 左旋转P
    S->color = P->color;     // S颜色继承P的颜色
    P->color = 0;            // P改为黑色
    S->rchild->color = 0;    // RN改为黑色
}
