屏幕显示发白问题的硬件工程深度排查：系统兼容性边界分析

|---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------|
| 点击下面图片带您领略全新的嵌入式学习路线 🔥爆款热榜 88万+阅读 1.6万+收藏 |

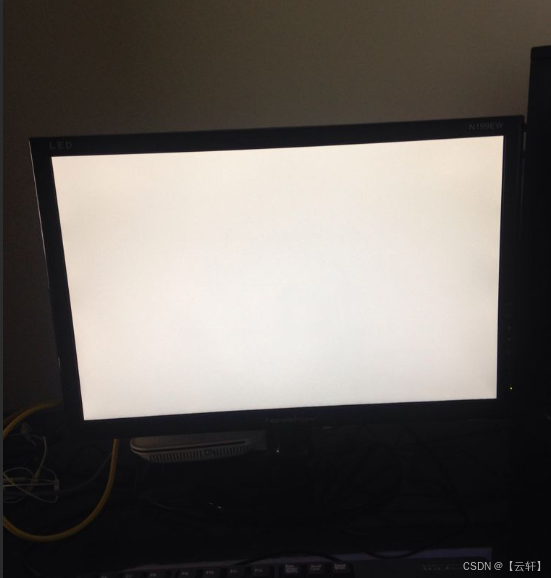

摘要： 本文针对批量产线中出现的屏幕色调发白问题，其现象表现为随机性、与安装状态相关及开关机偶发性。本文将从屏幕驱动原理出发，系统性分析电压、时序、EMI及接地等硬件设计边界条件，并提供一套基于数据驱动的分层排查方法论，以定位并解决此类系统兼容性难题。

一、 问题现象与核心矛盾

产线反馈的屏幕发白问题，并非简单的良品与不良品区分，其复杂性体现在：

1. 个体差异性： 部分机器正常，部分发白。
2. 系统关联性： 屏幕上整机发白，单独测试正常。
3. 状态随机性： 多次开关机偶发出现。

屏幕厂家怀疑主板驱动电压过高，我方怀疑屏幕本身可靠性。这两种假设均有可能，但根本原因通常是屏幕与主板之间的设计边界条件未被充分满足或验证。

二、 根本原因理论分析：从驱动原理切入

屏幕"发白"通常表现为对比度下降，底色泛白，其核心与液晶分子的偏转电压控制直接相关。

1. 核心电压：VGH与VGL

• VGH (Gate ON Voltage): TFT打开电压，通常为+15V至+30V。此电压不足，TFT无法完全打开，会导致充电不足、拖影；此电压过高，则可能击穿TFT或导致液晶分子过驱动，出现发白、残影。
• VGL (Gate OFF Voltage): TFT关断电压，通常为-5V至-15V。此电压异常会导致TFT关不彻底，引起串扰、闪烁。
• AVDD (Analog VDD): 伽马校正参考电压，直接影响灰阶显示。AVDD异常会直接导致色彩和对比度失真。

假设一：电压过高或噪声（屏幕厂家观点）

主板提供的电源（如5V/3.3V）或屏幕内部Charge Pump产生的VGH电压，若其稳态值 或瞬态峰值 超过屏幕驱动IC的绝对最大额定值，或长期工作在临界上限，会加速IC老化或导致瞬时功能异常，表现为发白。

假设二：屏幕驱动板设计余量不足（我方观点）

屏幕内部的电源管理电路（PMIC）和Charge Pump设计，对输入电源的纹波噪声 、负载瞬态响应 以及上电时序 非常敏感。当其设计余量不足时，即便主板的供电在规范内，系统级的噪声和时序扰动也足以使其输出不稳定的VGH/VGL，导致显示异常。

三、 系统性排查方法与测量技术

第一步：交叉测试与问题隔离

• 操作： 将"问题屏幕"安装于"确认正常"的主板，将"正常屏幕"安装于"问题主板"。
• 结论判断：
  • 问题随屏幕走 -> 屏幕硬件个体差异是主因。
  • 问题随主板走 -> 主板设计或制造一致性是主因。
  • 问题随机出现 -> 系统兼容性/边界问题是主因。 "拿下来就好"的现象强烈指向此类。

第二步：关键电气参数测量（使用高带宽示波器）

这是诊断的核心环节，必须对比"板上"与"板下"两种状态。

• 测量点与标准：

  1. 主板FPC连接器处：
     • 电源电压（5V/3.3V）: 测量稳态电压、纹波（建议<50mV）及开机瞬间的浪涌/过冲。
     • 地线噪声： 测量信号地相对于主板参考地的噪声，评估接地质量。
  2. 屏幕驱动板上（需寻找测试点）：
     • VGH/VGL电压： 这是必测项 。重点关注其建立时间 、稳态值 和纹波。发白时VGH的纹波或峰值是否超标？
     • 电源时序： 测量主板电源、Reset信号、MIPI/eDP信号与屏幕内部VGH/VGL电压的上电时序关系。时序错乱可能导致屏幕初始化在异常电压下进行。

• 高级诊断：

  • 使用差分探头 测量LVDS/eDP差分信号的波形质量，检查是否存在因阻抗匹配不当导致的过冲、振铃。
  • 进行频谱分析，检查屏幕电源线上是否存在特定的高频噪声耦合。

第三步：系统环境与稳定性分析

• 接地回路分析： 屏幕安装在金属支架上时，会形成新的接地路径。这可能改变屏幕驱动板的地电位，或引入共模噪声。可尝试用绝缘胶带隔离安装点，或使用导电泡棉强制单点接地，观察现象是否变化。
• 热应力测试： 使用热风枪对屏幕驱动板和主板相关区域进行局部加热/冷却，看问题出现概率是否随温度变化，排查元器件温漂特性。
• EMI敏感性测试： 在整机工作时，用近场探头在屏幕排线附近施加干扰，观察是否容易诱发发白。

四、 解决方案与设计预防

根据排查结果，解决方案通常涉及双方：

主板侧优化：

1. 增强电源完整性： 在屏幕电源入口增加π型滤波（如：22μF MLCC + Ferrite Bead + 0.1μF），有效抑制高频噪声。
2. 优化上电时序： 通过PMIC配置或硬件RC电路，确保屏幕供电、Reset、信号线的时序完全满足屏幕规格书要求，并留有足够余量。
3. 改善接地设计： 确保屏幕FPC的接地层与主板主地低阻抗、单点连接，避免接地环路。

屏幕侧要求：

1. 放宽电气参数容限： 要求屏幕厂家提供其VGH/VGL在各种工况下的最小/最大容限，并确保其Charge Pump在输入电压波动时仍能稳定输出。
2. 增强抗干扰能力： 屏幕驱动板应具备足够的去耦电容和ESD/EMI防护措施。

五、 结论

此类屏幕发白问题，本质上是系统设计边际效应在产线批量生产中的显现。解决之道在于摒弃简单的"非此即彼"归因，转而采用系统工程的思路，通过严谨的交叉测试和精确的波形测量 ，将抽象的现象转化为可量化的电气参数偏差。最终，通过主板与屏幕双方的协同设计优化，共同扩大系统的工作裕量，从而实现产品的稳定与可靠。
