Docker架构深度解析：从核心概念到企业级实践

一、Docker架构全景图

1.1 整体架构示意图

基础设施层

服务端层

客户端层

REST API

Linux内核

Containerd

runc

容器实例

构建服务

网络管理

存储管理

Docker Daemon

Docker CLI

Registry

Docker Hub

私有仓库

架构说明 ：

Docker采用经典的客户端-服务器架构设计，主要分为三个层次：

客户端层：Docker CLI作为用户交互接口
服务端层：Docker Daemon为核心引擎，包含多个子系统
基础设施层：依赖Linux内核功能实现容器化

各组件协同 $工作流程$ ：

用户通过CLI发送命令
Daemon接收并解析请求
调用相应子系统执行操作
通过内核功能实现容器隔离

二、核心组件深度解析

2.1 Docker Daemon工作机制

dockerd

Router

API Server

Image Manager

Container Manager

Network Manager

Volume Manager

Storage Driver

Exec Driver

Network Driver

关键模块功能：

模块名称	主要职责	关键技术
API Server	接收和处理REST请求	HTTP协议栈, 路由分发
Image Manager	镜像生命周期管理	分层存储, 内容寻址
Container Manager	容器创建/启动/监控	cgroups, namespaces
Network Manager	网络配置和连接管理	iptables, 虚拟网络设备
Volume Manager	持久化数据管理	文件系统挂载, 驱动插件

典型工作流程示例：

markdown 复制代码

# 用户执行容器启动命令
docker run -d -p 8080:80 nginx

# 内部处理流程
1. CLI发送POST /containers/create
2. Daemon检查本地nginx镜像
3. 若不存在则从Registry拉取
4. 创建容器并分配资源
5. 配置网络端口映射
6. 启动容器进程

AI写代码sql
12345678910

三、镜像与容器原理

3.1 镜像分层结构

可写容器层

镜像层3: 应用代码

镜像层2: 环境配置

镜像层1: 系统工具

基础镜像层: OS

分层特点：

写时复制(CoW) ：多个容器共享相同镜像层，修改时创建新层
层级缓存：构建时可复用已存在的层
大小优化：合理分层可减小最终镜像体积

最佳实践：

sql 复制代码

# 优化后的Dockerfile示例
FROM alpine:3.14 AS builder
RUN apk add --no-cache build-base && \
    make build

FROM alpine:3.14
COPY --from=builder /app/bin /usr/local/bin
CMD ["/usr/local/bin/myapp"]

AI写代码sql
12345678

3.2 容器生命周期

docker create

docker start

docker stop

docker start

docker pause

docker unpause

docker rm

Created

Running

Stopped

Paused

状态转换说明：

Created：容器已创建但未启动
Running：容器正在运行主进程
Paused：冻结容器内所有进程
Stopped：终止容器内主进程

四、网络架构详解

4.1 网络模式对比

65%15%12%5%3%网络模式使用场景BridgeHostOverlayMacvlanNone

模式选择指南：

模式	命令参数	适用场景	性能特点
Bridge	--network bridge	默认单机容器网络	中等NAT开销
Host	--network host	高性能网络应用	接近原生性能
Overlay	--network overlay	跨主机容器通信	VXLAN封装开销
Macvlan	--network macvlan	需要真实MAC地址	高性能直连

4.2 Bridge网络实现原理

Host

NAT

docker0

eth0

veth0

veth1

容器1

容器2

Internet

关键配置：

lua 复制代码

# 查看网络配置
docker network inspect bridge

# 自定义网桥创建
docker network create \
  --driver bridge \
  --subnet 172.28.0.0/16 \
  --gateway 172.28.0.1 \
  my-bridge

AI写代码bash
123456789

五、存储架构与实践

5.1 存储驱动对比

0153045607590overlay2aufsdevicemapperoverlay2aufsdevicemapper写入性能读取性能存储驱动性能对比

生产环境建议：

Linux首选overlay2驱动
避免使用已弃用的aufs驱动
CentOS/RHEL可使用devicemapper（direct-lvm模式）

5.2 数据卷使用模式

css 复制代码

flowchart LR
    Host[/host/path] -->|绑定挂载| Container[/container/path]
    Volume[my_volume] -->|命名卷| Container2[/data]
    NFS[/nfs/share] -->|网络存储| Container3[/mnt]

AI写代码mermaid
1234

最佳实践：

bash 复制代码

# 创建管理卷
docker volume create app-data

# 使用卷启动容器
docker run -d \
  --name mysql \
  -v app-data:/var/lib/mysql \
  mysql:5.7

# 备份卷数据
docker run --rm \
  -v app-data:/source \
  -v $(pwd):/backup \
  alpine tar czf /backup/mysql-backup.tar.gz -C /source .

AI写代码bash
1234567891011121314

六、企业级实践方案

6.1 高可用架构设计

节点3

节点2

节点1

容器B

Docker

容器C

容器A

Docker

容器C

容器A

Docker

容器B

负载均衡器

Swarm节点1

Swarm节点2

Swarm节点3

共享存储

关键配置：

ini 复制代码

# 初始化Swarm集群
docker swarm init --advertise-addr <MANAGER-IP>

# 部署服务
docker service create \
  --name web \
  --replicas 3 \
  --publish published=8080,target=80 \
  nginx:latest

# 监控服务状态
docker service ps web

AI写代码bash
123456789101112

七、安全最佳实践

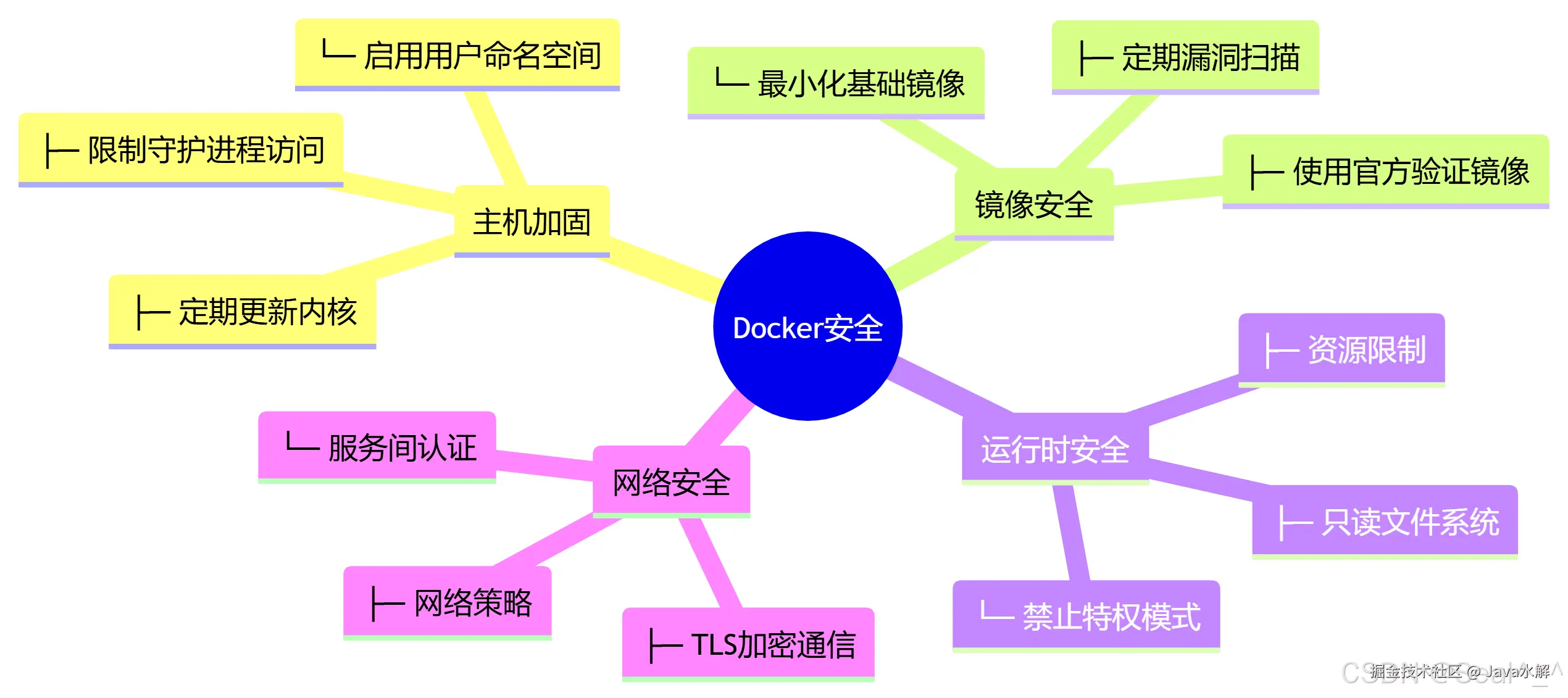

7.1 安全防护体系

加固措施示例：

ini 复制代码

# 运行非特权容器
docker run --cap-drop ALL --cap-add NET_BIND_SERVICE nginx

# 启用资源限制
docker run -d \
  --memory=512m \
  --cpus=1.5 \
  --pids-limit=100 \
  my-app

# 启用只读文件系统
docker run --read-only -v /tmp:/tmp alpine

AI写代码bash
123456789101112

八、性能调优指南

8.1 容器启动优化

UserCLIDaemonRegistrydocker run --rm alpine echo "hello"创建容器请求拉取镜像返回镜像层alt $镜像本地不存在$ 合并镜像层创建容器文件系统启动容器进程返回输出结果显示"hello"UserCLIDaemonRegistry

优化策略：

预热镜像：提前拉取所需镜像
精简镜像：减小镜像下载和解压时间
禁用TTY ：非交互式容器使用-T选项
使用快速存储：SSD存储加速IO操作

九、监控与排错

9.1 故障排查流程

Running

Exited

服务异常

容器状态

检查日志

查看退出码

日志错误分析

退出原因分析

配置错误

运行时异常

启动失败

OOM终止

修正配置

调试应用

检查依赖

增加内存限制

常用诊断命令：

bash 复制代码

# 查看容器日志
docker logs --tail 100 -f <container>

# 检查容器配置
docker inspect <container>

# 监控资源使用
docker stats <container>

# 进入故障容器
docker exec -it <container> sh

AI写代码bash
1234567891011

十、未来发展趋势

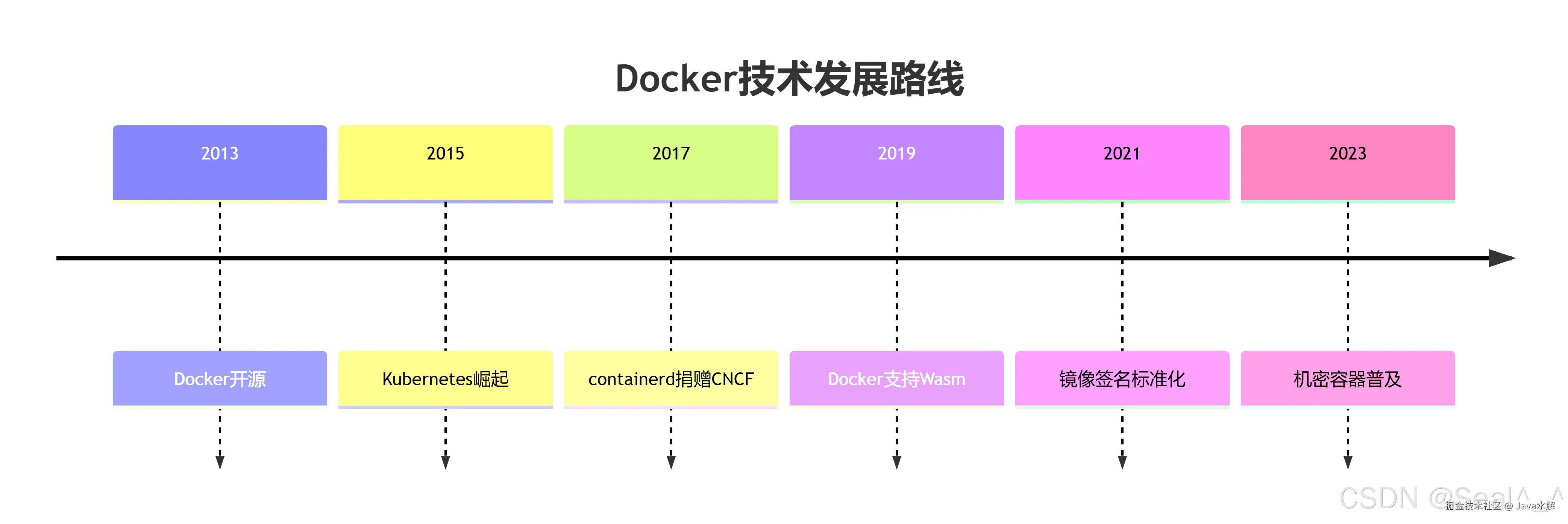

10.1 容器技术演进

新兴技术方向：

Wasm容器：轻量级、跨平台容器方案
机密容器：基于硬件的运行时保护
eBPF技术：增强容器可观测性
服务网格：精细化流量管理

总结与展望

通过本文的深度解析，我们系统性地梳理了Docker架构的各个关键组件和工作原理。现代云原生体系下，Docker仍然是容器技术的基石，但呈现出以下发展趋势：

模块化：容器运行时(containerd)、镜像构建(buildkit)等组件逐渐独立
标准化：OCI标准推动行业兼容性
安全强化：从内核级隔离到硬件加密的全栈安全
性能优化：更快的启动速度和更低的资源开销

对于不同角色的实践建议：

角色	重点方向	关键技能
开发者	容器化应用开发	Dockerfile优化, 微服务设计
运维工程师	集群管理和监控	Swarm/K8s, 性能调优
安全工程师	容器安全加固	漏洞扫描, 策略管理
架构师	云原生架构设计	服务网格, 混合云部署

希望本文能帮助读者深入理解Docker架构，在实际工作中更好地运用容器技术。建议结合官方文档和实际项目
