小杰深度学习（sixteen）——视觉-经典神经网络——MobileNetV2

7.MobileNetV2

网络的背景

MobileNetV1 还不够轻量和高性能，为了让移动设备有更好的体验，Google 团队提出了 MobileNetV2 架构

MobileNetV2网络是由谷歌团队在2018年提出的，它相对于MobileNetV1而言，有着更高的准确率和更小的网络模型。

论文地址：https://arxiv.org/abs/1801.04381

Inverted Residuals and Linear Bottlenecks.pdf

网络的创新

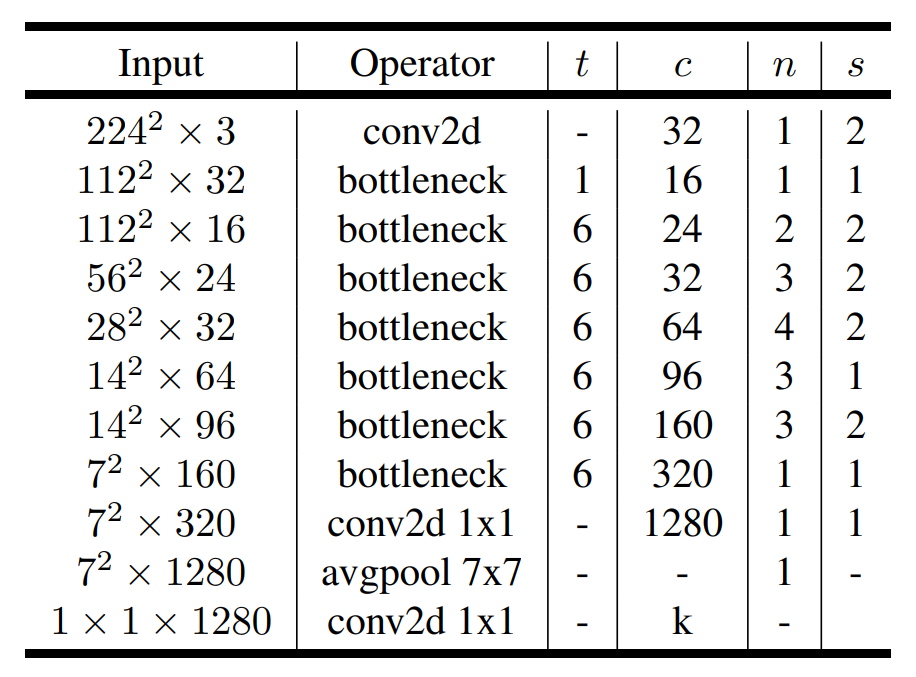

在paper中的Table 2中给出了网络结构的架构表，如下图所示(网络的结构)：

上表中：

Input是每一层结构的输入矩阵尺寸和channel；Operator是操作；t是拓展因子，也就是倒置残差第一个 1x1 卷积，将原来通道放大几倍；c是输出通道数channel；n是bottleneck模块重复的次数；

s是步距，如果bottleneck重复，但只针对于第一次bottleneck的DW卷积，其他为1。

由网络结构的图可以看到最后一层是卷积层，起的是全连接层的作用，k是输出的类别，如果是ImageNet数据集，那么k就是1000。

注意：在每个DW卷积之后都有batchNorm操作。

注意：在第一个bottleneck结构中，由于t=1,所以并没有进行升维操作，即没有第一个Conv2D层。

拓展因子在MobileNetV2中第一层倒残差结构中是1，其它倒残差结构采取的是6

2.1 Inverted Residuals（倒残差结构）

ResNet残差结构是先用1x1的卷积降维，再升维。而在MobileNetV2中，是先升维，再降维，所以该结构叫倒残差结构，网络结构表格中的bottleneck就是倒残差结构。

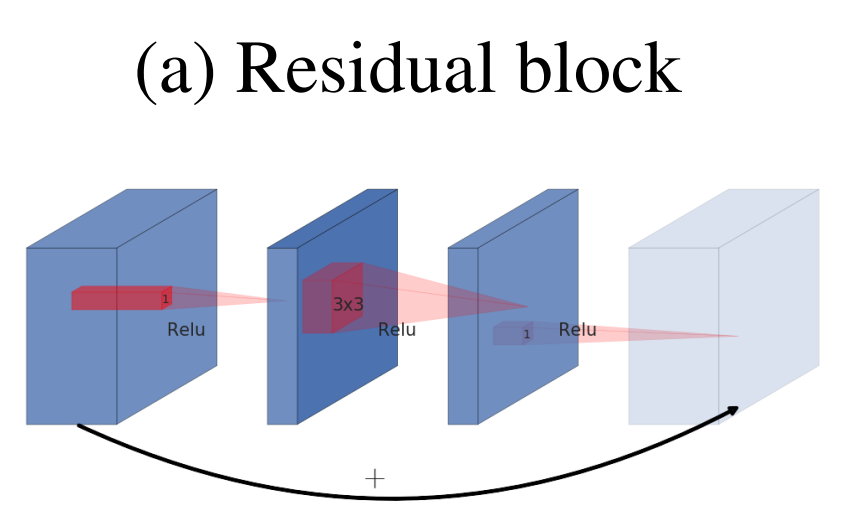

先看一下残差结构，如下图所示：

残差结构的过程是：

11x1卷积降维

23x3卷积

31x1卷积升维

对输入特征矩阵进行利用1x1卷积进行降维，减少输入特征矩阵的channel，然后通过3x3的卷积核进行处理提取特征，最后通过1x1的卷积核进行升维，它的结构为两边深，中间浅的结构。

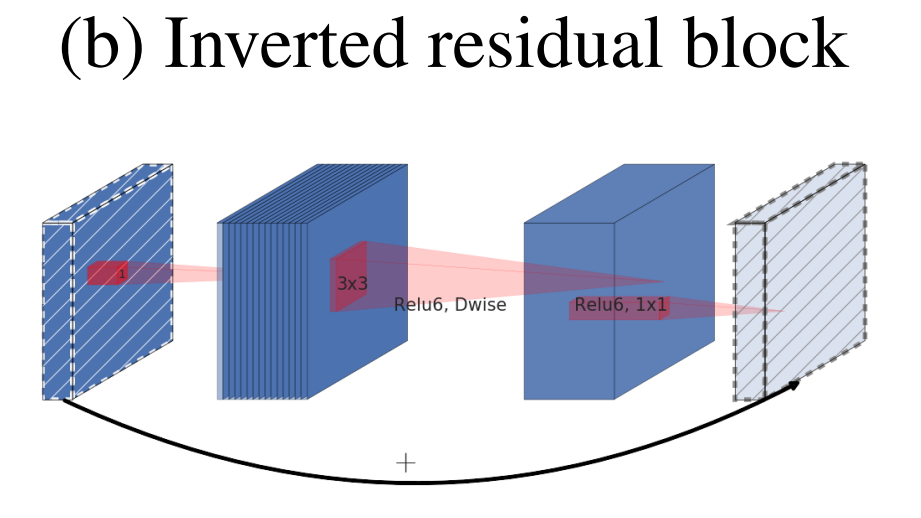

在MobileNetV2网络结构中，采用了倒残差结构，它的结构中间深，两边浅，如下图所示：

倒残差结构的过程是：

1首先会通过一个1x1卷积层来进行升维处理，在卷积后会跟有BN和Relu6激活函数

2紧接着是一个3x3大小DW卷积，卷积后面依旧会跟有BN和Relu6激活函数

3最后一个卷积层是1x1卷积，起到降维作用，注意卷积后只跟了BN结构，并没有使用Relu6激活函数。倒残差结构的具体过程如下图所示：

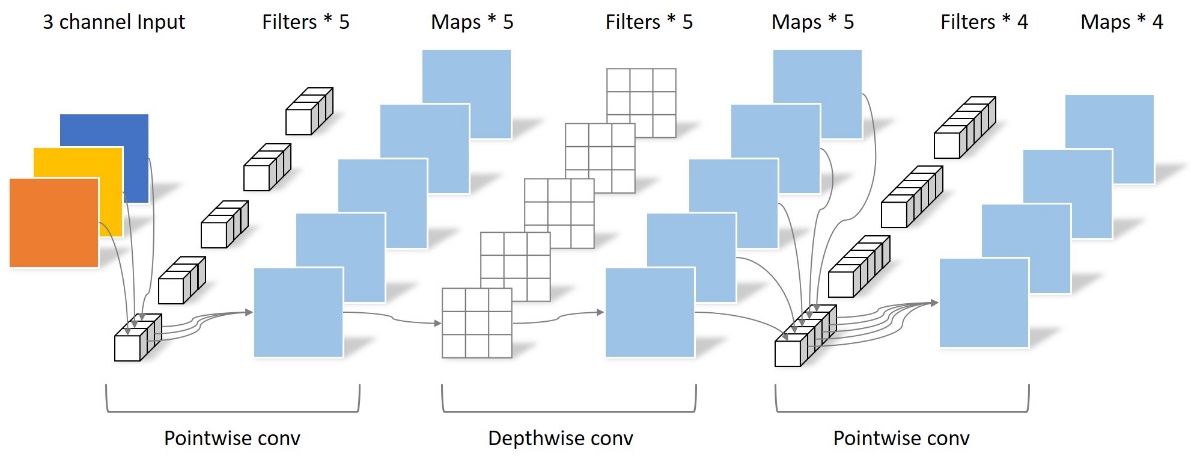

在MobileNetV1中，DW卷积的个数局限于上一层的输出通道数，无法自由改变，但是加入PW卷积之后，也就是升维卷积之后，DW卷积的个数取决于PW卷积的输出通道数，而这个通道数是可以任意指定的，因此解除了3x3卷积核个数的限制。

2.2 Relu6

从上图的倒残差结构图中可以看到，卷积之后跟着的激活函数不再是MobileNetV1的Relu激活函数，而是Relu6激活函数，它的表达式是：

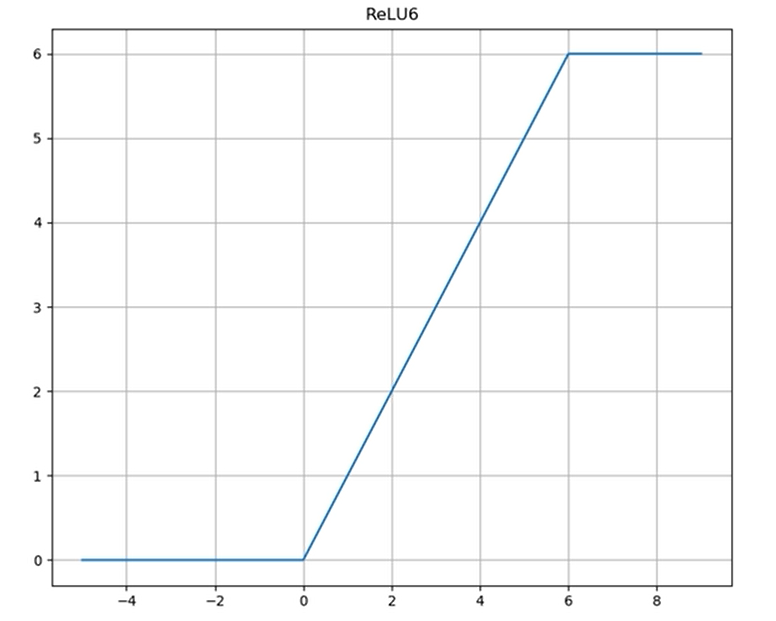

图像如下：

可以看到Relu6激活函数是Relu的变种，在输入小于0时，结果为0，输入大于6时：结果为6。在0到6之间时：

y=x

。

为什么要是用Relu6替代Relu?

主要因为在移动端设备float16的低精度的时候，也能有很好的数值分辨率，因为Relu的输出范围为0到正无穷，如果对Relu的激活范围不加限制，激活值非常大，分布在一个很大的范围内，则低精度的float16无法很好地精确描述如此大范围的数值，带来精度损失，如果进行量化，Relu6能够有更好的量化表现和更小的精度下降。

2.3 Linear Bottlenecks

在倒残差结构的最后一个1x1的卷积层，使用的激活函数为线性激活函数（即不采用非线性激活，例如Relu或者Relu6，直接输出）

2.4 Shortcut

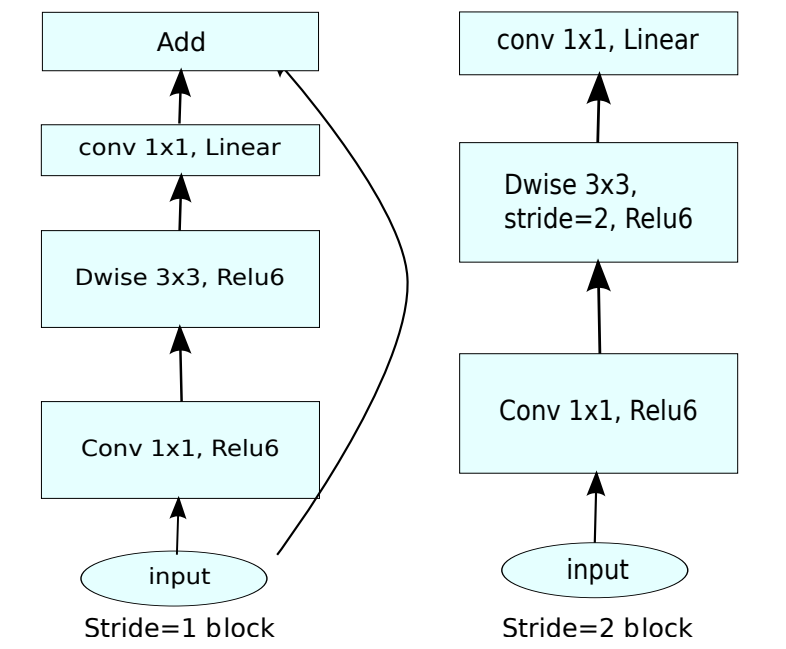

如下图所示，左侧为有shortcut连接的倒残差结构，右侧是无shortcut连接的倒残差结构：

shortcut将输入与输出直接进行相加，可以使得网络在较深的时候依旧可以进行训练。

注意：这里只有stride=1且输入特征矩阵与输出特征矩阵shape相同时才有shortcut连接。

2.5 拓展因子

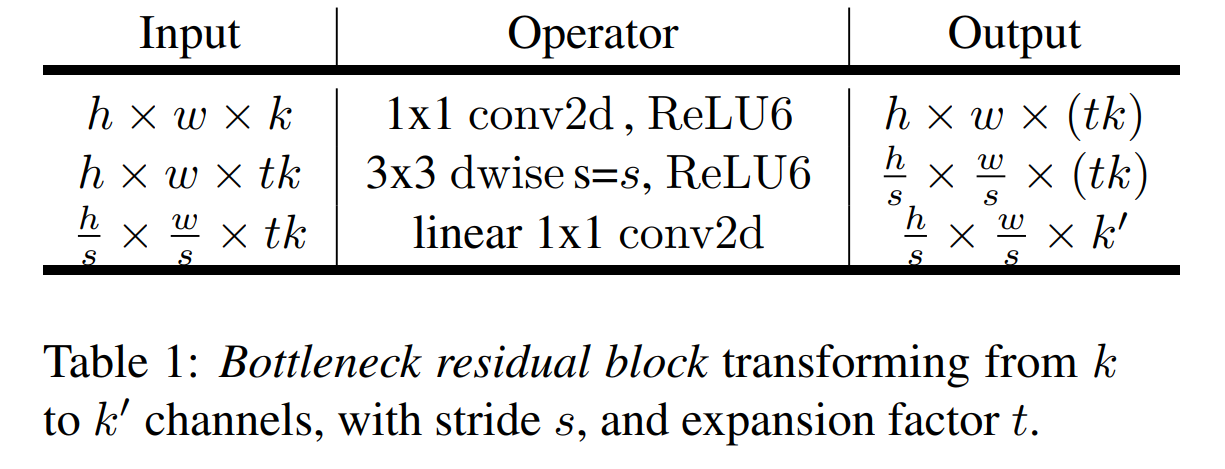

paper的Table 1给出了倒残差结构的特征矩阵，如下图所示：

上图中的h和w是输入特征矩阵的高和宽，k是channel，t是拓展因子，即升维时的比例，例如输入特征矩阵维度是32，那么升维后就是32×t，即表格中的tk，k′ 是降维时卷积核的个数。

3.2 结构组件介绍

3.2.1 卷积

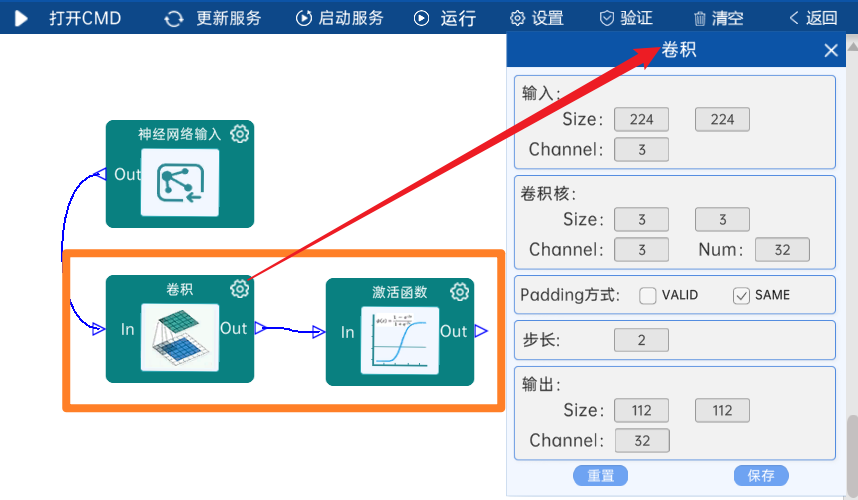

输入特征矩阵是（224 x 224 x 3），本层卷积核的宽、高、通道、个数是（3 x 3 x 3 x 32），步长为2，padding方式为SAME，经过计算可知，输出特征矩阵为（112 x 112 x 32）。

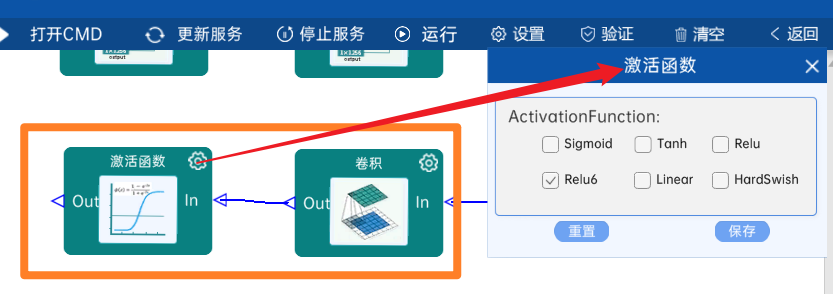

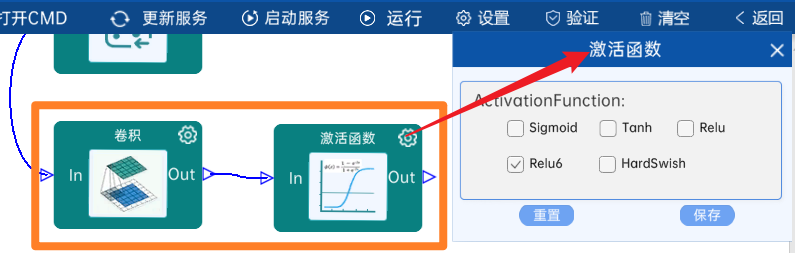

本层之后要经过Relu6激活函数，如下图：

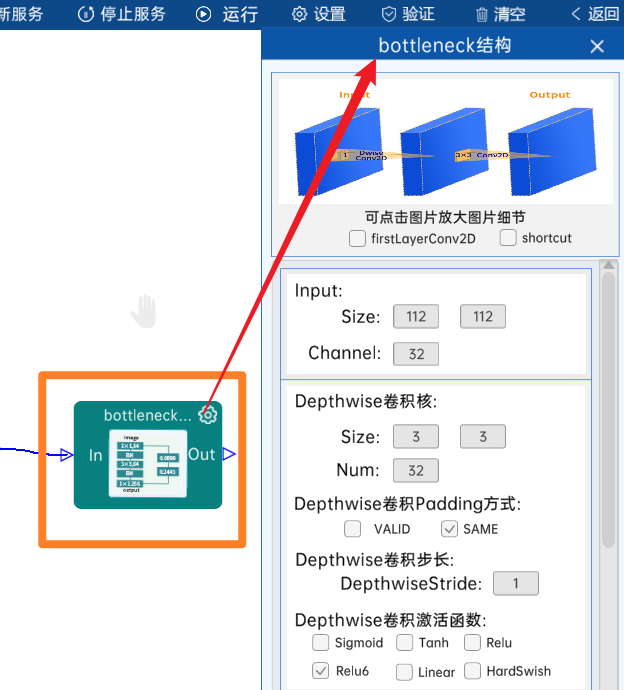

3.2.2 bottleneck结构

此层bottleneck结构无第一层卷积层，无shortcut结构。

本bottleneck结构输入特征矩阵是（112 x 112 x 32）。

本bottleneck结构第一层DwiseConv2D卷积核的宽、高、个数是（3 x 3 x 32），padding方式为SAME，步长为1，经过batchNorm进行归一化，以及Relu6激活函数，经过计算可知，输出特征矩阵为（112 x 112 x 32）。

本bottleneck结构第二层Conv2D卷积核的宽、高、通道、个数是（1 x 1 x 32 x 16），padding方式为SAME，步长为1，经过计算可知，输出特征矩阵为（112 x 112 x 16）。

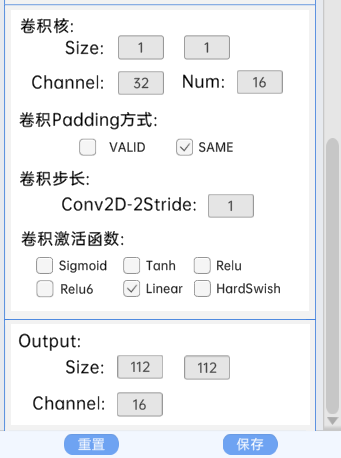

本结构如下图：

3.2.3 bottleneck结构

此层bottleneck结构有第一层卷积层，无shortcut结构。

本bottleneck结构输入特征矩阵是（112 x 112 x 16）。

本bottleneck结构第一层Conv2D卷积核的宽、高、通道、个数是（1 x 1 x 16 x 96），padding方式为SAME，步长为1，经过Relu6激活函数，经过计算可知，输出特征矩阵为（112 x 112 x 16）。

本bottleneck结构第二层DwiseConv2D卷积核的宽、高、个数是（3 x 3 x 96），padding方式为SAME，步长为2，经过batchNorm进行归一化，以及Relu6激活函数，经过计算可知，输出特征矩阵为（56 x 56 x 96）。

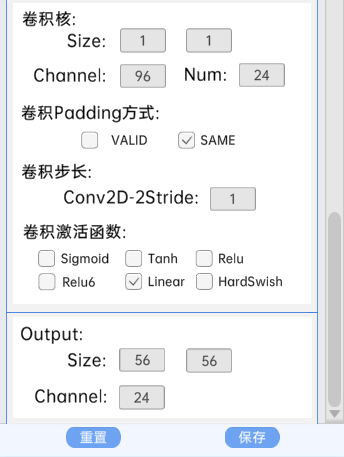

本bottleneck结构第三层Conv2D卷积核的宽、高、通道、个数是（1 x 1 x 96 x 24），padding方式为SAME，步长为1，经过计算可知，输出特征矩阵为（56 x 56 x 24）。

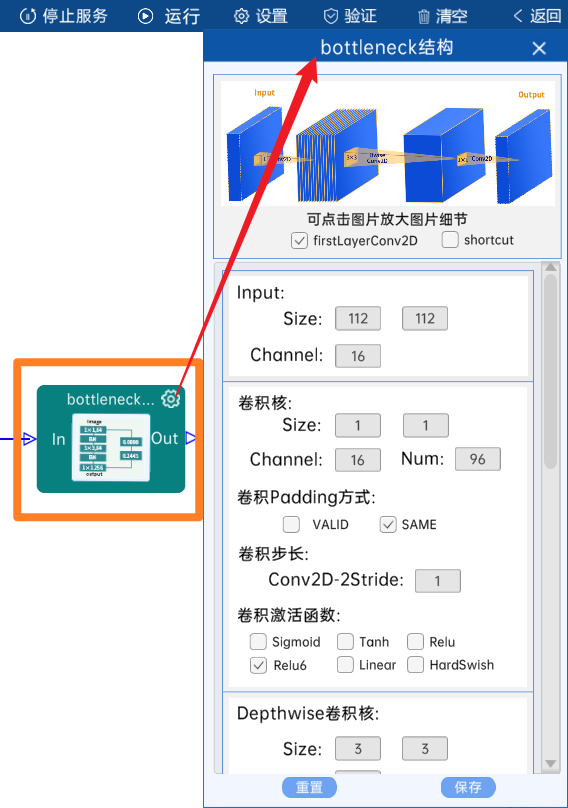

本结构如下图：

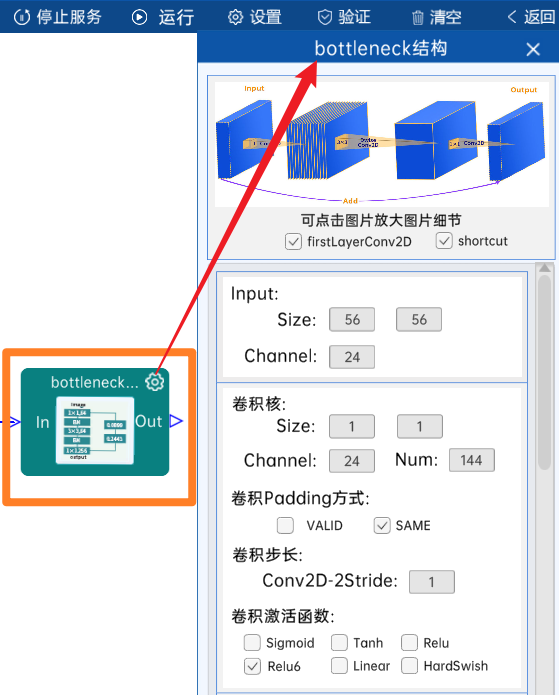

3.2.4 bottleneck结构

此层bottleneck结构有第一层卷积层，有shortcut结构。

本bottleneck结构输入特征矩阵是（56 x 56 x 24）。

本bottleneck结构第一层Conv2D卷积核的宽、高、通道、个数是（1 x 1 x 24 x 144），padding方式为SAME，步长为1，经过Relu6激活函数，经过计算可知，输出特征矩阵为（56 x 56 x 144）。

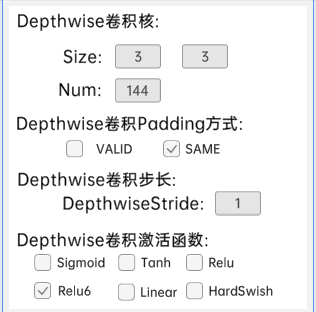

本bottleneck结构第二层DwiseConv2D卷积核的宽、高、个数是（3 x 3 x 144），padding方式为SAME，步长为1，经过batchNorm进行归一化，以及Relu6激活函数，经过计算可知，输出特征矩阵为（56 x 56 x 144）。

本bottleneck结构第三层Conv2D卷积核的宽、高、通道、个数是（1 x 1 x 144 x 24），padding方式为SAME，步长为1，经过计算可知，输出特征矩阵为（56 x 56 x 24）。

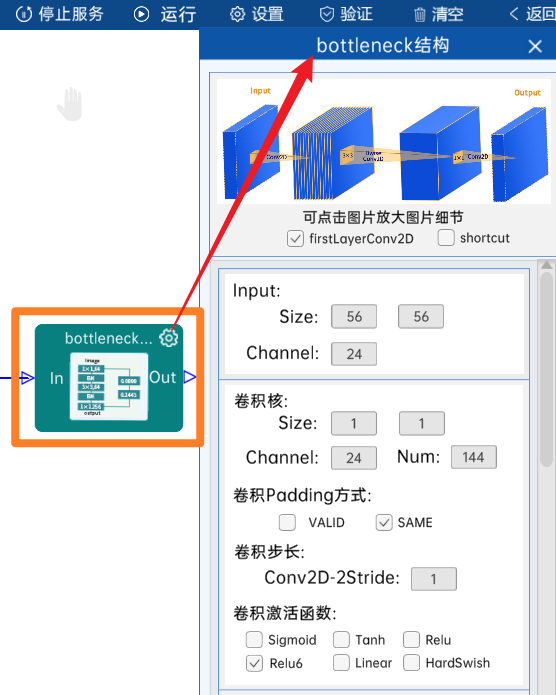

本结构如下图：

3.2.5 bottleneck结构

此层bottleneck结构有第一层卷积层，无shortcut结构。

本bottleneck结构输入特征矩阵是（56 x 56 x 24）。

本bottleneck结构第二层DwiseConv2D卷积核的宽、高、个数是（3 x 3 x 144），padding方式为SAME，步长为2，经过batchNorm进行归一化，以及Relu6激活函数，经过计算可知，输出特征矩阵为（28 x 28 x 144）。

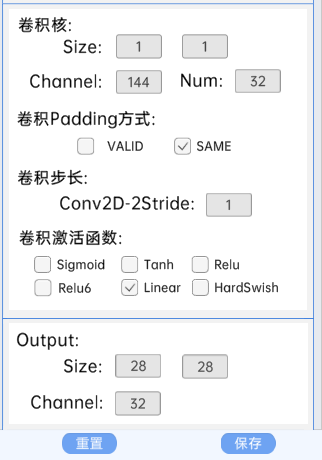

本bottleneck结构第三层Conv2D卷积核的宽、高、通道、个数是（1 x 1 x 144 x 32），padding方式为SAME，步长为1，经过计算可知，输出特征矩阵为（28 x 28 x 32）。

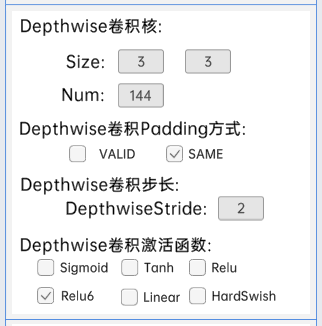

本结构如下图：

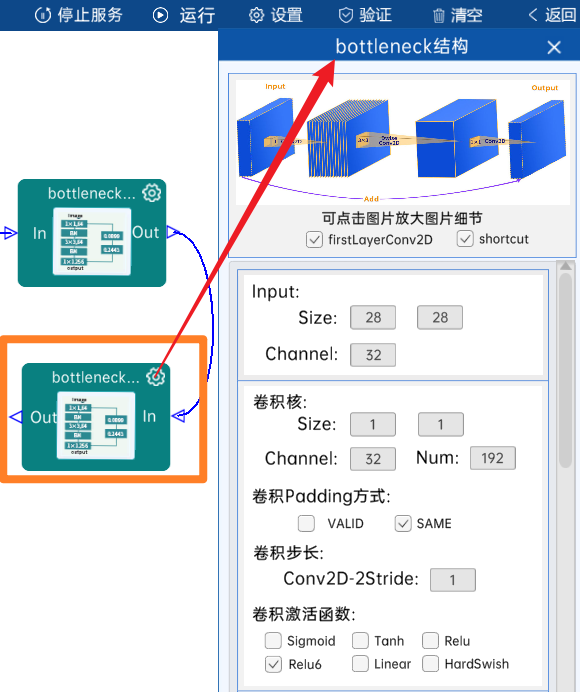

3.2.6 bottleneck结构

此层bottleneck结构有第一层卷积层，有shortcut结构。

本bottleneck结构输入特征矩阵是（28 x 28 x 32）。

本bottleneck结构第一层Conv2D卷积核的宽、高、通道、个数是（1 x 1 x 32 x 192），padding方式为SAME，步长为1，经过Relu6激活函数，经过计算可知，输出特征矩阵为（28 x 28 x 192）。

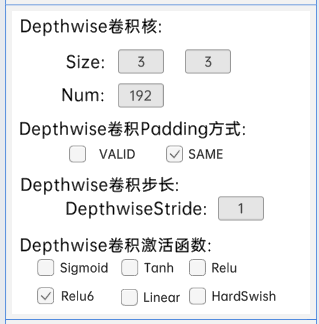

本bottleneck结构第二层DwiseConv2D卷积核的宽、高、个数是（3 x 3 x 192），padding方式为SAME，步长为1，经过batchNorm进行归一化，以及Relu6激活函数，经过计算可知，输出特征矩阵为（28 x 28 x 192）。

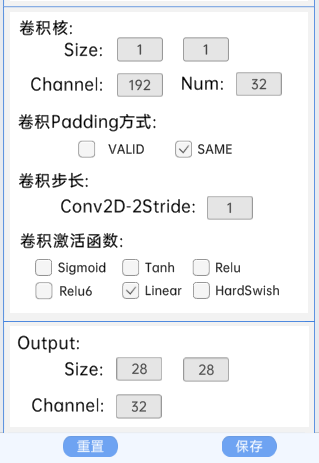

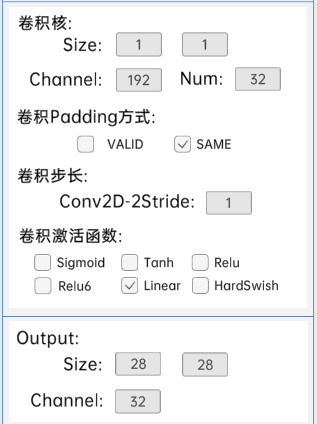

本bottleneck结构第三层Conv2D卷积核的宽、高、通道、个数是（1 x 1 x 192 x 32），padding方式为SAME，步长为1，经过计算可知，输出特征矩阵为（28 x 28 x 32）。

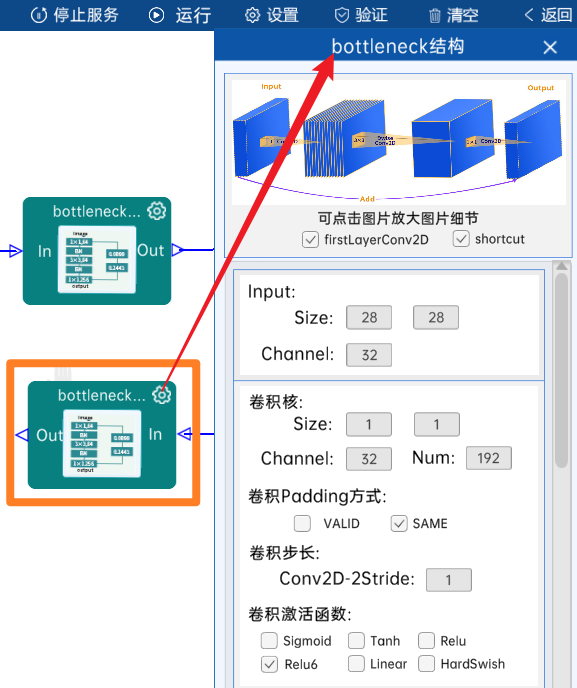

本结构如下图：

3.2.7 bottleneck结构

此层bottleneck结构有第一层卷积层，有shortcut结构。

本bottleneck结构输入特征矩阵是（28 x 28 x 32）。

本bottleneck结构第三层Conv2D卷积核的宽、高、通道、个数是（1 x 1 x 192 x 32），padding方式为SAME，步长为1，经过计算可知，输出特征矩阵为（28 x 28 x 32）。

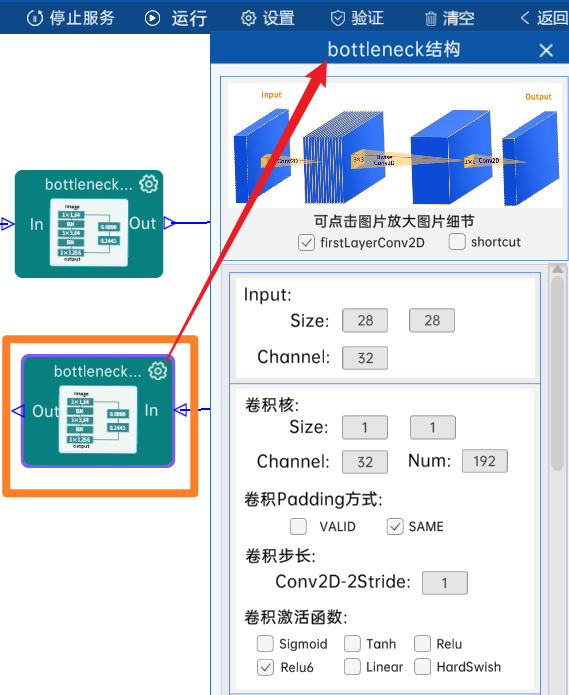

本结构如下图：

3.2.8 bottleneck结构

此层bottleneck结构有第一层卷积层，无shortcut结构。

本bottleneck结构输入特征矩阵是（28 x 28 x 32）。

本bottleneck结构第二层DwiseConv2D卷积核的宽、高、个数是（3 x 3 x 192），padding方式为SAME，步长为2，经过batchNorm进行归一化，以及Relu6激活函数，经过计算可知，输出特征矩阵为（14 x 14 x 192）。

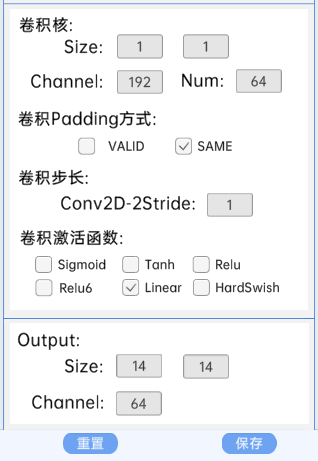

本bottleneck结构第三层Conv2D卷积核的宽、高、通道、个数是（1 x 1 x 192 x 64），padding方式为SAME，步长为1，经过计算可知，输出特征矩阵为（14 x 14 x 64）。

本结构如下图：

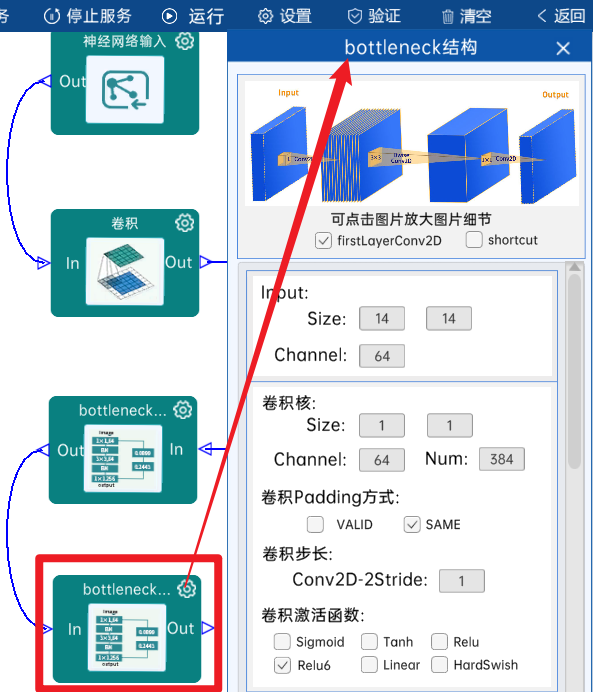

3.2.9 bottleneck结构

此层bottleneck结构有第一层卷积层，有shortcut结构。

本bottleneck结构输入特征矩阵是（14 x 14 x 64）。

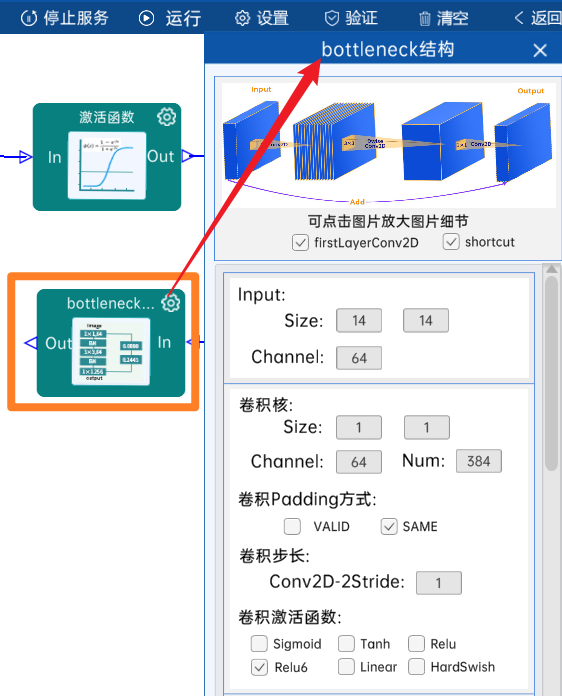

本bottleneck结构第一层Conv2D卷积核的宽、高、通道、个数是（1 x 1 x 64 x 384），padding方式为SAME，步长为1，经过Relu6激活函数，经过计算可知，输出特征矩阵为（14 x 14 x 384）。

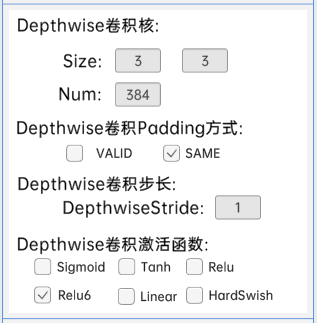

本bottleneck结构第二层DwiseConv2D卷积核的宽、高、个数是（3 x 3 x 384），padding方式为SAME，步长为1，经过batchNorm进行归一化，以及Relu6激活函数，经过计算可知，输出特征矩阵为（14 x 14 x 384）。

本bottleneck结构第三层Conv2D卷积核的宽、高、通道、个数是（1 x 1 x 384 x 64），padding方式为SAME，步长为1，经过计算可知，输出特征矩阵为（14 x 14 x 64）。

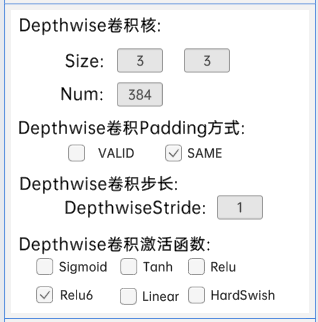

本结构如下图：

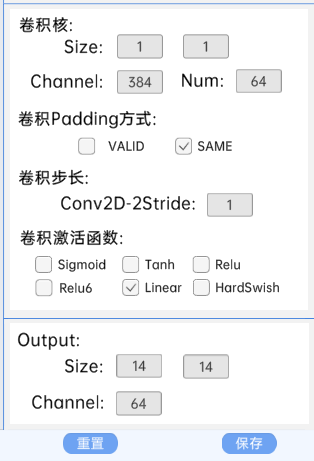

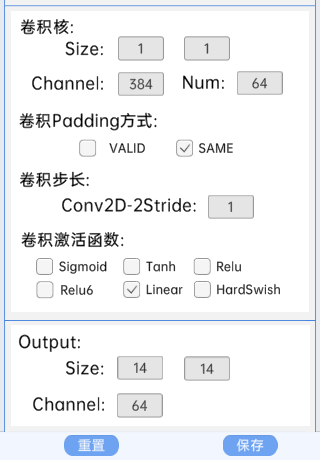

3.2.10 bottleneck结构

此层bottleneck结构有第一层卷积层，有shortcut结构。

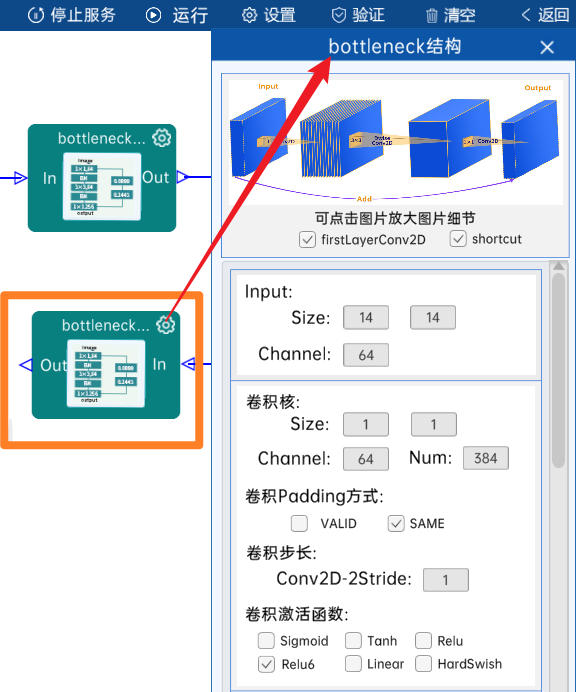

本bottleneck结构输入特征矩阵是（14 x 14 x 64）。

本bottleneck结构第三层Conv2D卷积核的宽、高、通道、个数是（1 x 1 x 384 x 64），padding方式为SAME，步长为1，经过计算可知，输出特征矩阵为（14 x 14 x 64）。

本结构如下图：

3.2.11 bottleneck结构

此层bottleneck结构有第一层卷积层，有shortcut结构。

本bottleneck结构输入特征矩阵是（14 x 14 x 64）。

本bottleneck结构第三层Conv2D卷积核的宽、高、通道、个数是（1 x 1 x 384 x 64），padding方式为SAME，步长为1，经过计算可知，输出特征矩阵为（14 x 14 x 64）。

本结构如下图：

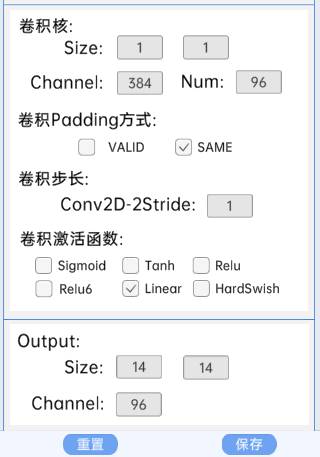

3.2.12 bottleneck结构

此层bottleneck结构有第一层卷积层，无shortcut结构。

本bottleneck结构输入特征矩阵是（14 x 14 x 64）。

本bottleneck结构第三层Conv2D卷积核的宽、高、通道、个数是（1 x 1 x 384 x 96），padding方式为SAME，步长为1，经过计算可知，输出特征矩阵为（14 x 14 x 96）。

本结构如下图：

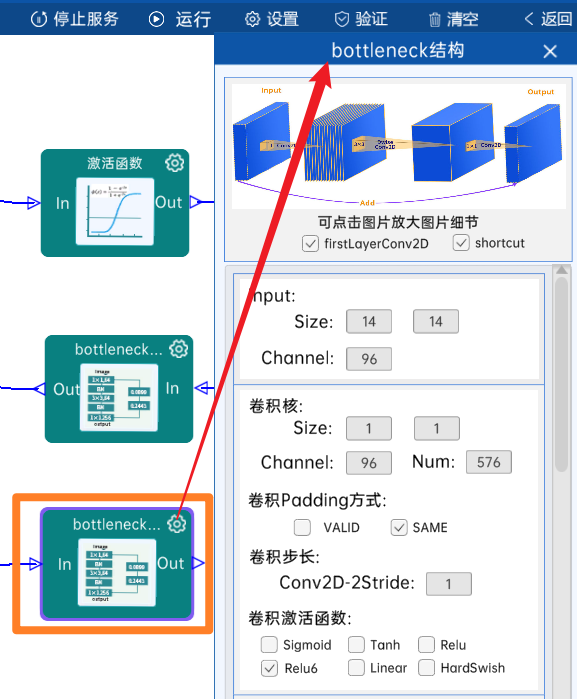

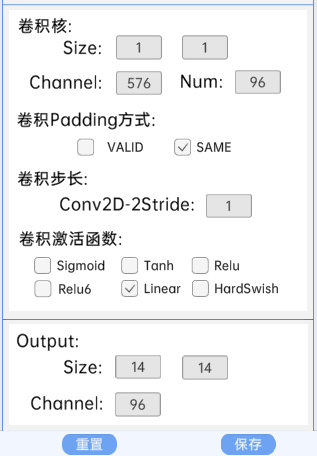

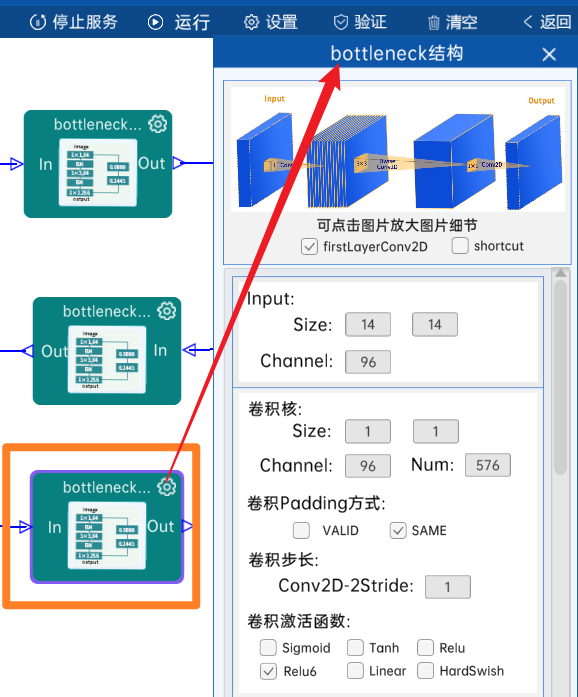

3.2.13 bottleneck结构

此层bottleneck结构有第一层卷积层，有shortcut结构。

本bottleneck结构输入特征矩阵是（14 x 14 x 96）。

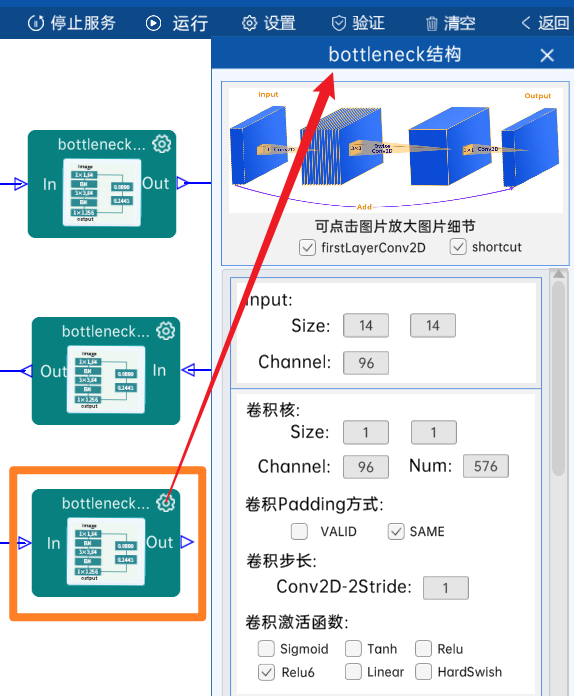

本bottleneck结构第一层Conv2D卷积核的宽、高、通道、个数是（1 x 1 x 96 x 576），padding方式为SAME，步长为1，经过Relu6激活函数，经过计算可知，输出特征矩阵为（14 x 14 x 576）。

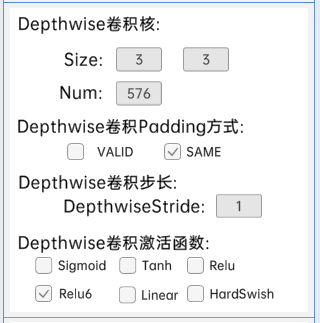

本bottleneck结构第二层DwiseConv2D卷积核的宽、高、个数是（3 x 3 x 576），padding方式为SAME，步长为1，经过batchNorm进行归一化，以及Relu6激活函数，经过计算可知，输出特征矩阵为（14 x 14 x 576）。

本bottleneck结构第三层Conv2D卷积核的宽、高、通道、个数是（1 x 1 x 576 x 96），padding方式为SAME，步长为1，经过计算可知，输出特征矩阵为（14 x 14 x 96）。

本结构如下图：

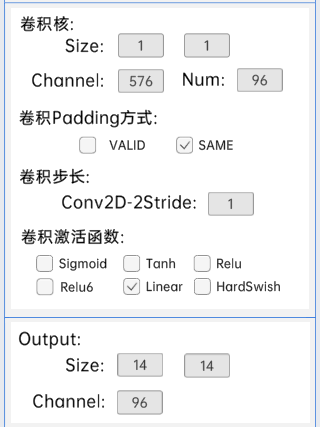

3.2.14 bottleneck结构

此层bottleneck结构有第一层卷积层，有shortcut结构。

本bottleneck结构输入特征矩阵是（14 x 14 x 96）。

本bottleneck结构第三层Conv2D卷积核的宽、高、通道、个数是（1 x 1 x 576 x 96），padding方式为SAME，步长为1，经过计算可知，输出特征矩阵为（14 x 14 x 96）。

本结构如下图：

3.2.15 bottleneck结构

此层bottleneck结构有第一层卷积层，无shortcut结构。

本bottleneck结构输入特征矩阵是（14 x 14 x 96）。

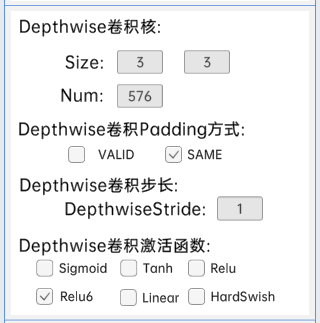

本bottleneck结构第二层DwiseConv2D卷积核的宽、高、个数是（3 x 3 x 576），padding方式为SAME，步长为2，经过batchNorm进行归一化，以及Relu6激活函数，经过计算可知，输出特征矩阵为（7 x 7 x 576）。

本bottleneck结构第三层Conv2D卷积核的宽、高、通道、个数是（1 x 1 x 576 x 160），padding方式为SAME，步长为1，经过计算可知，输出特征矩阵为（7 x 7 x 160）。

本结构如下图：

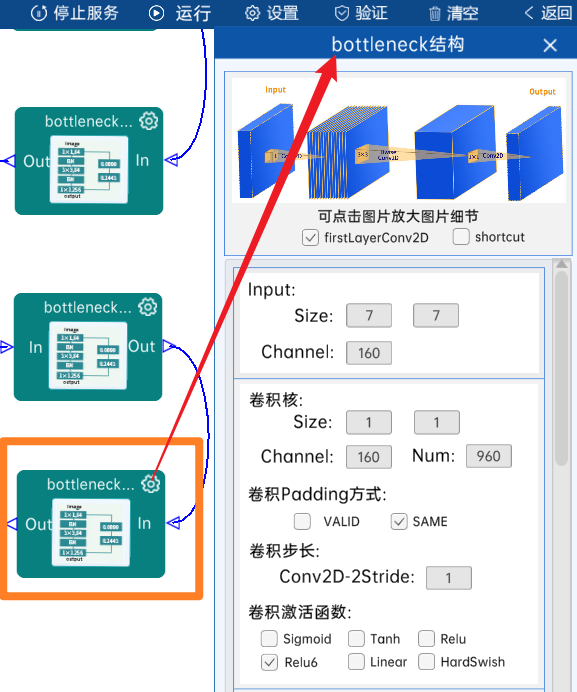

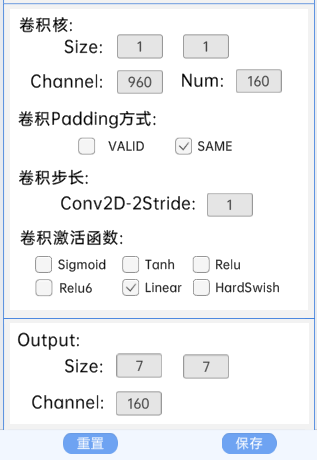

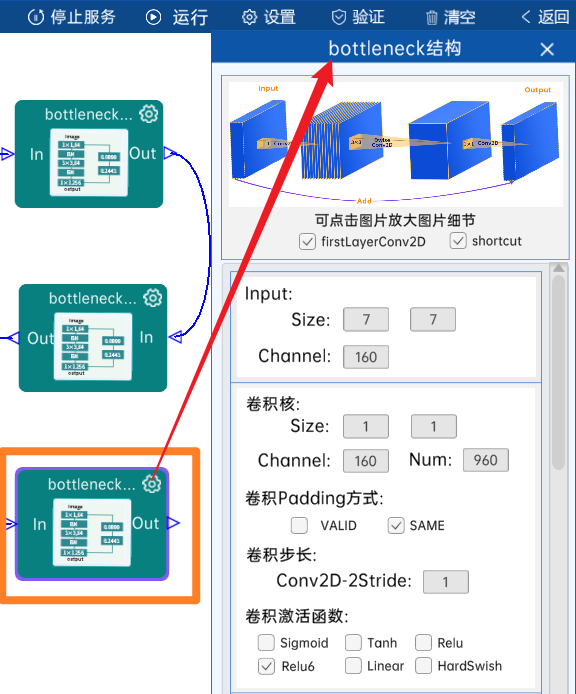

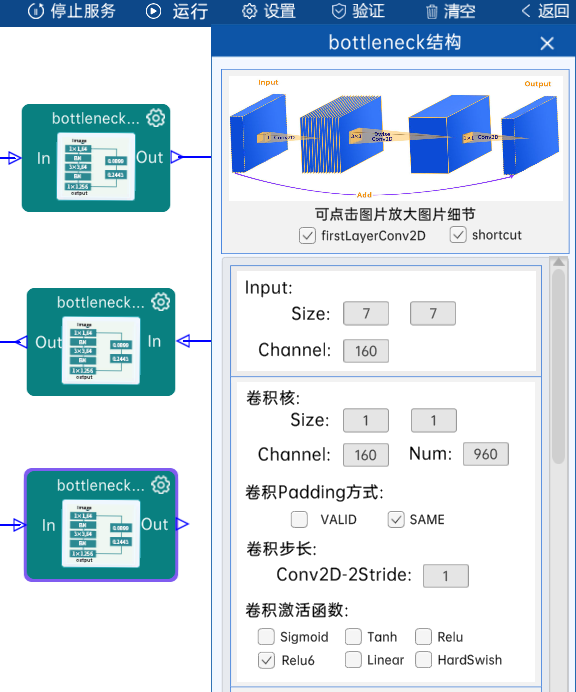

3.2.16 bottleneck结构

此层bottleneck结构有第一层卷积层，有shortcut结构。

本bottleneck结构输入特征矩阵是（7 x 7 x 160）。

本bottleneck结构第一层Conv2D卷积核的宽、高、通道、个数是（1 x 1 x 160 x 960），padding方式为SAME，步长为1，经过Relu6激活函数，经过计算可知，输出特征矩阵为（7 x 7 x 960）。

本bottleneck结构第二层DwiseConv2D卷积核的宽、高、个数是（3 x 3 x 960），padding方式为SAME，步长为1，经过batchNorm进行归一化，以及Relu6激活函数，经过计算可知，输出特征矩阵为（7 x 7 x 960）。

本bottleneck结构第三层Conv2D卷积核的宽、高、通道、个数是（1 x 1 x 960 x 160），padding方式为SAME，步长为1，经过计算可知，输出特征矩阵为（7 x 7 x 160）。

本结构如下图：

3.2.17 bottleneck结构

此层bottleneck结构有第一层卷积层，有shortcut结构。

本bottleneck结构输入特征矩阵是（7 x 7 x 160）。

本结构如下图：

3.2.18 bottleneck结构

此层bottleneck结构有第一层卷积层，无shortcut结构。

本bottleneck结构输入特征矩阵是（7 x 7 x 160）。

本bottleneck结构第三层Conv2D卷积核的宽、高、通道、个数是（1 x 1 x 960 x 320），padding方式为SAME，步长为1，经过计算可知，输出特征矩阵为（7 x 7 x 320）。

本结构如下图：

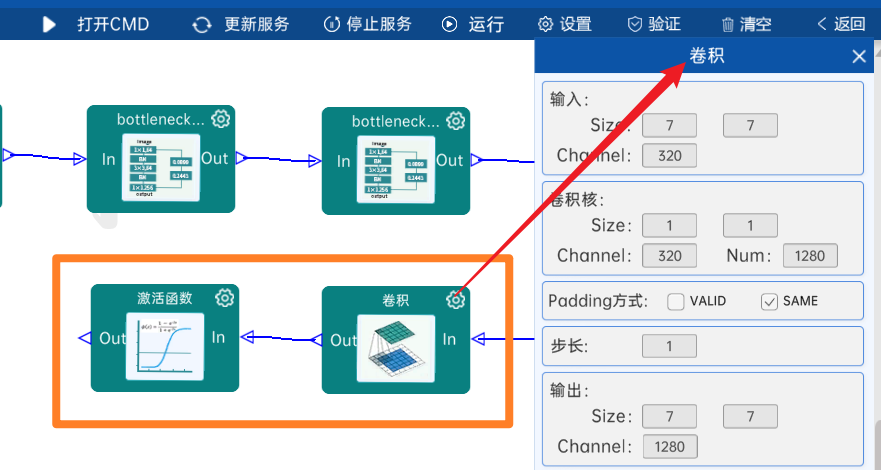

3.2.19 卷积

输入特征矩阵是（7 x 7 x 320），本层卷积核的宽、高、通道、个数是（1 x 1 x 320 x 1280），步长为1，padding方式为SAME，经过计算可知，输出特征矩阵为（7 x 7 x 1280）。

本层之后要经过Relu6激活函数，如下图：

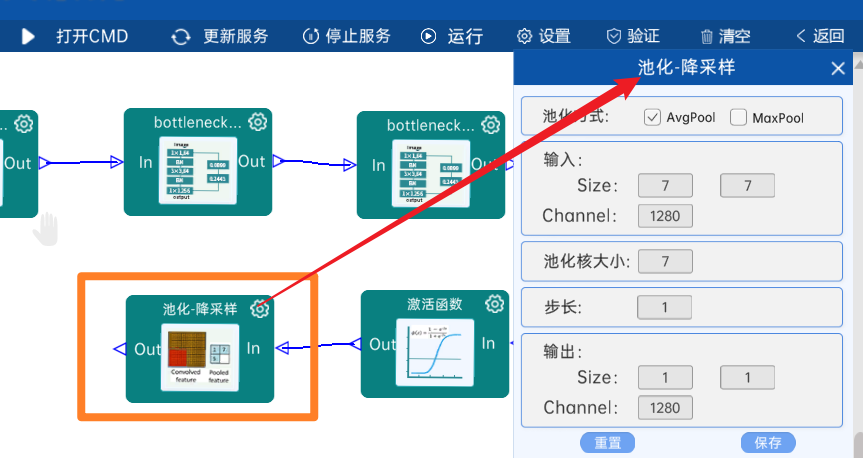

3.2.20 池化-降采样

池化方式为AvgPool，输入特征矩阵是（7 x 7 x 1280），池化核大小为7，步长为1，经过计算可知，输出特征矩阵为（1 x 1 x 1280）。

如下图：

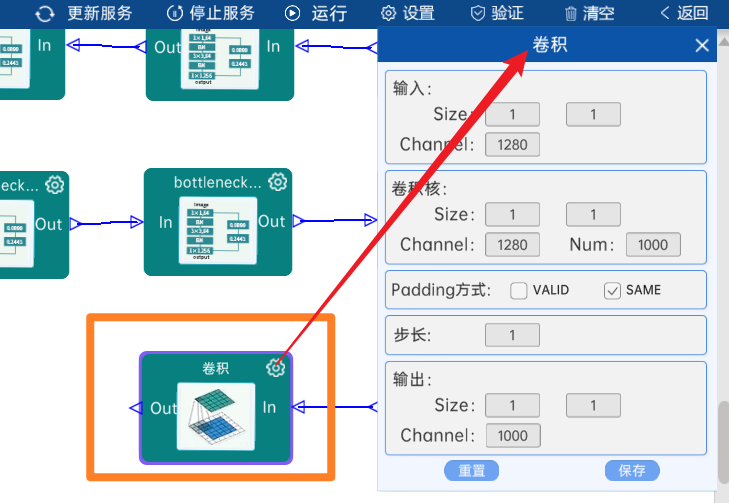

3.2.21 卷积

输入特征矩阵是（1 x 1 x 1280），本层卷积核的宽、高、通道、个数是（1 x 1 x 1280 x 1000），步长为1，padding方式为SAME，经过计算可知，输出特征矩阵为（1 x 1 x 1000）。

本层之后要Squeeze进行展平，即使输出矩阵（1 x 1 x 1000）转换成1000个节点，如下图：

3.2.22 Softmax

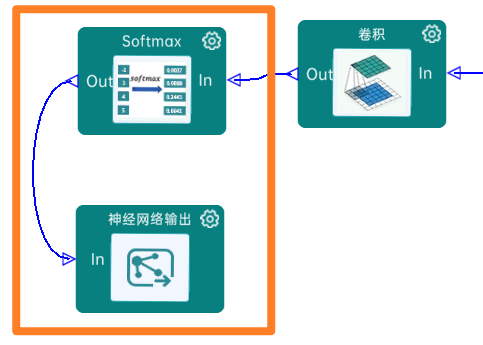

最后通过Softmax实现将多分类的输出值转换为范围在[0, 1]和为1的概率分布，如下图：

4 代码展示

python 复制代码

from torch import nn
import  torch

#卷积 +批归一化+激活函数的组合模块
class ConvBNRelu(nn.Module):
    def __init__(self,in_channels, out_channels, kernel_size=3, stride=1, padding=0, groups=1,
                 activation=True):
        super(ConvBNRelu,self).__init__()
        if padding=='same':
            padding=(kernel_size-1)//2
        #卷积层，groups=1为标准卷积，groups=in_channels为深度可分离卷积
        self.layers=[nn.Conv2d(in_channels=in_channels,out_channels=out_channels,
                          kernel_size=kernel_size,stride=stride,padding=padding,groups=groups,bias=False)]
        self.layers.append(nn.BatchNorm2d(out_channels))
        #激活函数层，使用relu6限制激活函数范围，适合移动端部署
        if activation:
            self.layers.append(nn.ReLU6(inplace=True))
        self.layers2=nn.Sequential(*self.layers)

    def forward(self,x):
        return self.layers2(x)

#倒残差块:MobileNetV2的核心组件，先升维再降维
class InvertedResidualBlock(nn.Module):
    def __init__(self,in_channels, t, c, s):
        """
             参数:
                 in_channels: 输入通道数
                 t: 扩展因子，决定升维倍数
                 c: 输出通道数
                 s:
        """
        super(InvertedResidualBlock,self).__init__()
        #扩展卷积：使用1x1卷积增加通道数
        self.exp=ConvBNRelu(in_channels=in_channels,out_channels=in_channels*t,kernel_size=1,stride=1)#现在设置stride为1
        #深度卷积，使用3x3深度可分离卷积进行处理空间信息
        self.depthwise=ConvBNRelu(in_channels=in_channels*t,out_channels=in_channels*t,kernel_size=3,stride=s,padding=1,groups=in_channels*t)

        #逐点卷积，使用1x1卷积降低通道数，不使用激活函数保留特征信息
        self.pointwise=ConvBNRelu(in_channels=in_channels*t,out_channels=c,kernel_size=1,activation=False)
        #是否进行残差连接：输入输出通道数相同且步长为1时，使用残差链接
        self.is_res=in_channels==c and s==1
    def forward(self,x):
        identity=x #保存输入作为残差
        x=self.exp(x)
        x=self.depthwise(x)
        x=self.pointwise(x)
        if self.is_res:
            x = identity + x  # 残差连接
        return x


class BottleneckLayer(nn.Module):
    def __init__(self,in_channels, t, c, n, s):
        """
        参数:
            in_channels: 输入通道数
            t: 扩展因子
            c: 输出通道数
            n: 堆叠的残差块数量
            s: 第一个残差块的步长，其余残差块步长为1
        """
        super(BottleneckLayer,self).__init__()
        self.stack=nn.Sequential(
            InvertedResidualBlock(in_channels,t,c,s), # 第一个残差块可能改变通道数和分辨率
            #后续残差块保持通道数和分辨率不变，仅使用步长为1
            *(InvertedResidualBlock(c,t,c,1)for _ in range(n-1))
        )
    def forward(self,x):
        return self.stack(x)

# MobileNetV2主模型
class MobileNetV2(nn.Module):
    def __init__(self,num_classes=1000):
        super(MobileNetV2,self).__init__()
        #初始化卷积层：提取基础的特征
        self.c1=ConvBNRelu(in_channels=3,out_channels=32,kernel_size=3,stride=2,padding=1)
        #7个瓶颈层模块(倒残差结构)，逐步提取特征并降低空间分辨率(hxw的尺寸)
        self.bottleneck1=BottleneckLayer(32,1,16,1,1)#第一层不进行下采样
        self.bottleneck2 = BottleneckLayer(16, 6, 24, 2, 2)
        self.bottleneck3 = BottleneckLayer(24, 6, 32, 3, 2)
        self.bottleneck4 = BottleneckLayer(32, 6, 64, 4, 2)
        self.bottleneck5 = BottleneckLayer(64, 6, 96, 3, 1)  # 保持分辨率不变
        self.bottleneck6 = BottleneckLayer(96, 6, 160, 3, 2)
        self.bottleneck7 = BottleneckLayer(160, 6, 320, 1, 1)
        #最终特征提取层
        # 最终特征提取层
        self.c2 = ConvBNRelu(320, 1280, 1)
        #全局平均池化，将特征压缩为1x1
        self.avg_pool=nn.AdaptiveAvgPool2d((1,1))
        #使用普通池化转化成1x1
        # self.avg_pool2=nn.AvgPool2d((7,7))
        #输出层 分类器，使用1x1卷积直接映射为类别数
        self.c3=nn.Conv2d(in_channels=1280,out_channels=num_classes,kernel_size=1)
    def forward(self,x):
        # 特征提取路径
        x = self.c1(x)
        x = self.bottleneck1(x)
        x = self.bottleneck2(x)
        x = self.bottleneck3(x)
        x = self.bottleneck4(x)
        x = self.bottleneck5(x)
        x = self.bottleneck6(x)
        x = self.bottleneck7(x)
        x = self.c2(x)

        # 分类路径
        x = self.avg_pool(x)
        x = self.c3(x)
        out = x.view(x.size(0), -1)  # 展平为二维张量
        return out
if __name__ == '__main__':
    #模型测试 输入5张 224x224的RGB图像
    model=MobileNetV2()
    x=torch.rand(5,3,224,224)
    print(model(x).shape)  #输出形状[5,1000]
