开源项目RuoYi-Cloud-Plus详解——公网内网穿透到虚拟机环境（持续更新）

开源项目RuoYi-Cloud-Plus学习笔记------主目录（持续更新）`https://blog.csdn.net/grd_java/article/details/146400626`

文章目录

一、虚拟机和镜像下载
二、创建虚拟机
三、安装系统
四、内网穿透
- 1、云服务器配置
- - [1.1 frp下载](#1.1 frp下载)
  - [1.2 配置并启动](#1.2 配置并启动)
  - [1.3 systemd配置](#1.3 systemd配置)
- 2、虚拟机配置
- - [2.1 用xshell和xftp远程连接虚拟机](#2.1 用xshell和xftp远程连接虚拟机)
  - [2.2 配置并启动](#2.2 配置并启动)
  - [2.3 通过公网ip使用xshell访问虚拟机](#2.3 通过公网ip使用xshell访问虚拟机)

一、虚拟机和镜像下载

目前截止25年10月12号，VMware Workstation已经免费，大家可以直接去官网下载最新版安装。参考文章https://blog.csdn.net/2501_90980289/article/details/148897568
嫌麻烦的可以直接访问我分享的百度网盘链接下载VMware Workstation 17pro虚拟机和Ubuntu 24版本的镜像（一个是名称包含desktop的，有可视化界面的，一个是没有可视化界面）

https://pan.baidu.com/s/1MfUCNKQhcEfcyxrB-3YzKw?pwd=ebw2

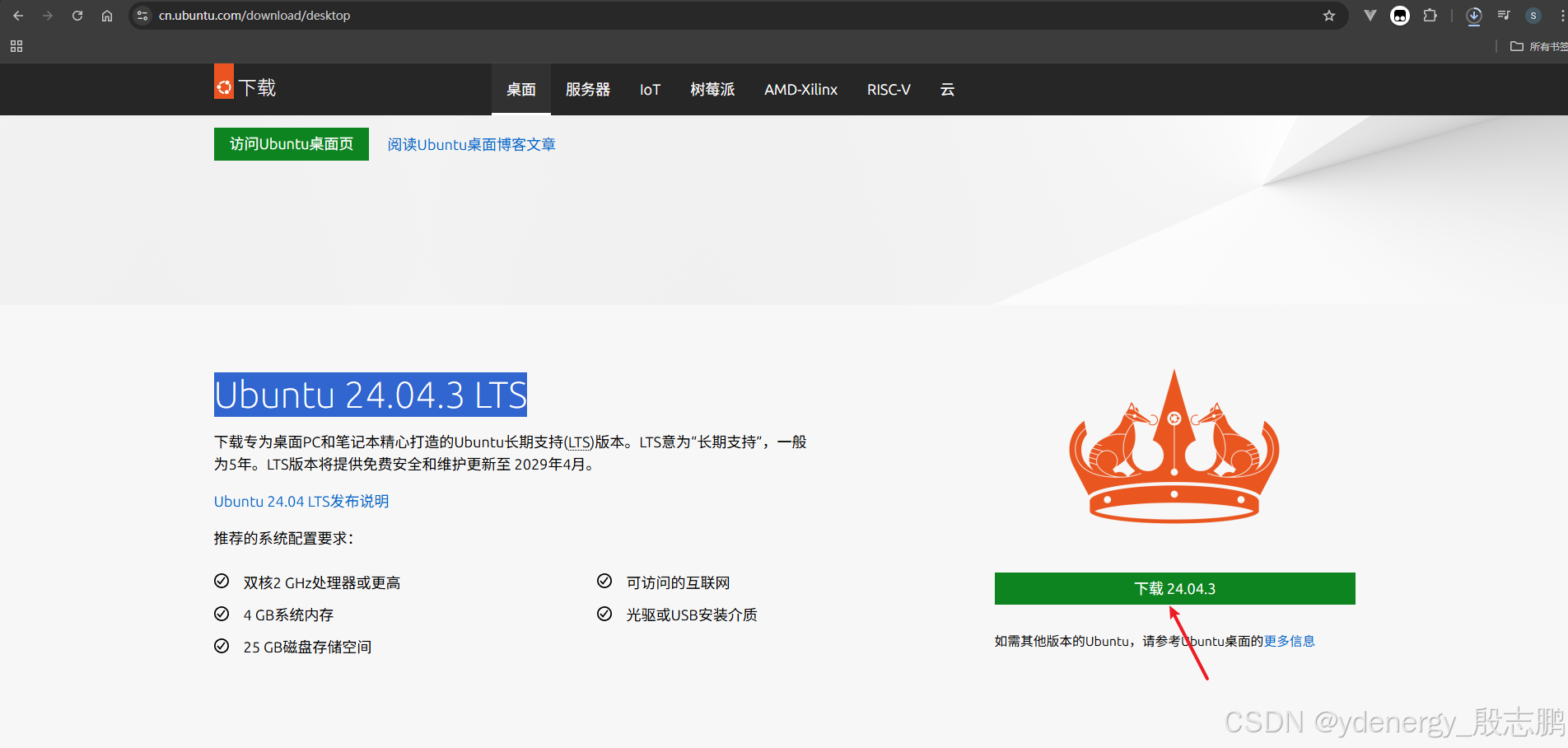

有了虚拟机，我们就需要系统镜像了，Ubuntu 24.04.3 LTS 桌面版（有可视化界面）官方下载：https://cn.ubuntu.com/download/desktop

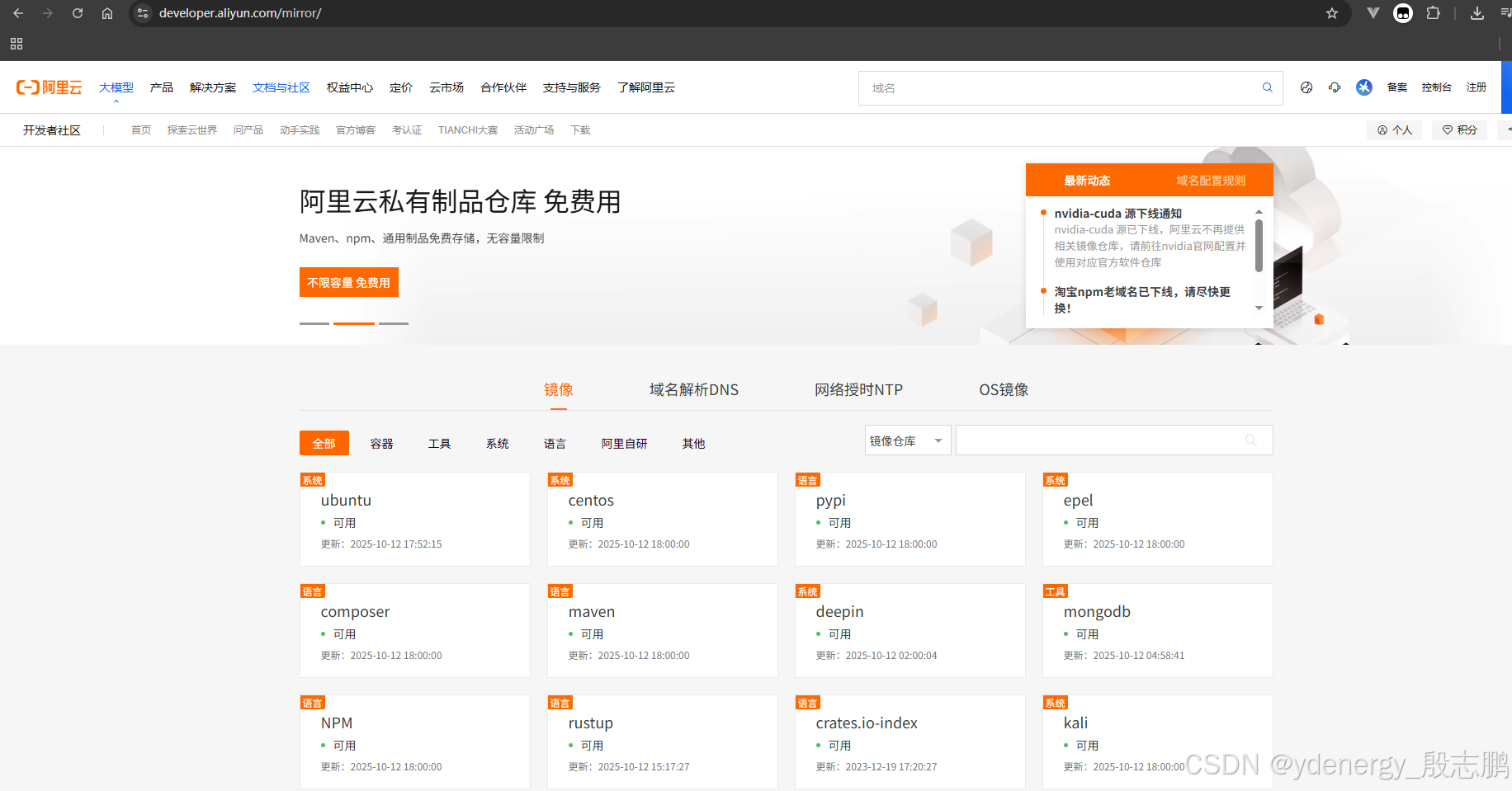

如果上面的网站进不去的话，阿里云提供了各类系统的镜像服务https://developer.aliyun.com/mirror/

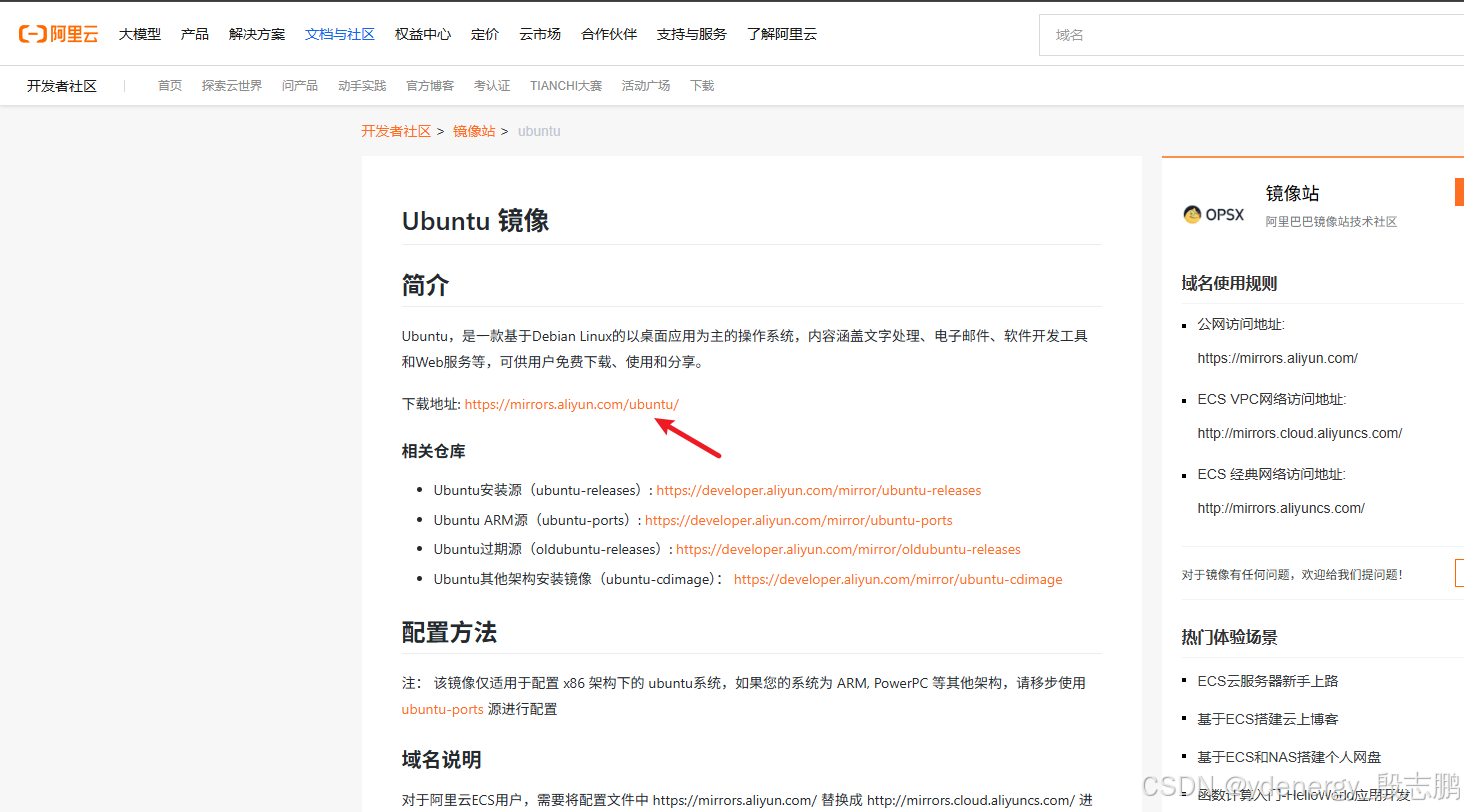

这里我选择使用Ubuntu系统，进入下载地址

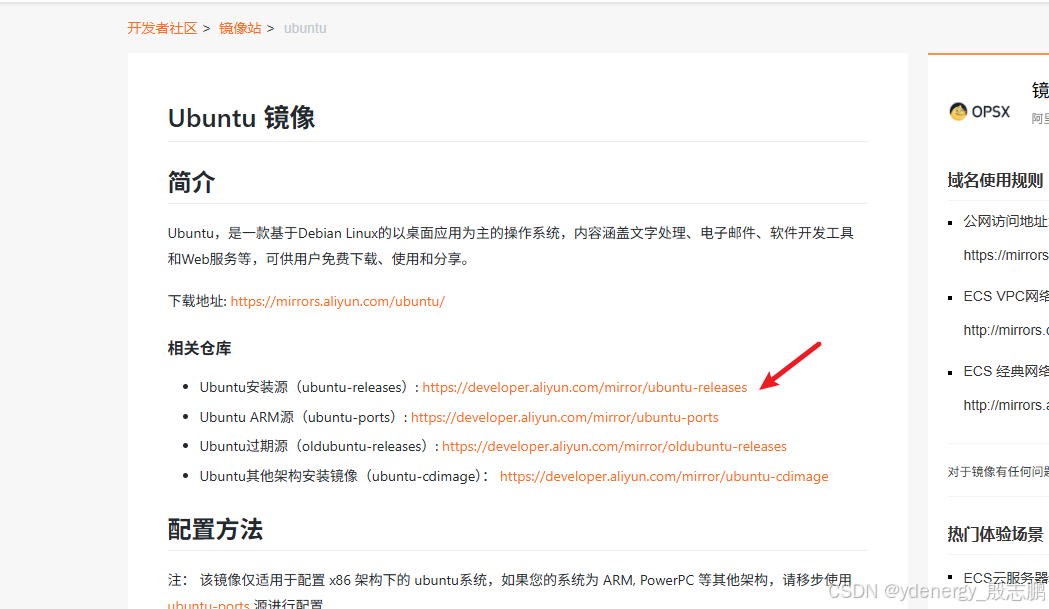

选择Ubuntu安装源（ubuntu-releases）

点击其提供的下载地址

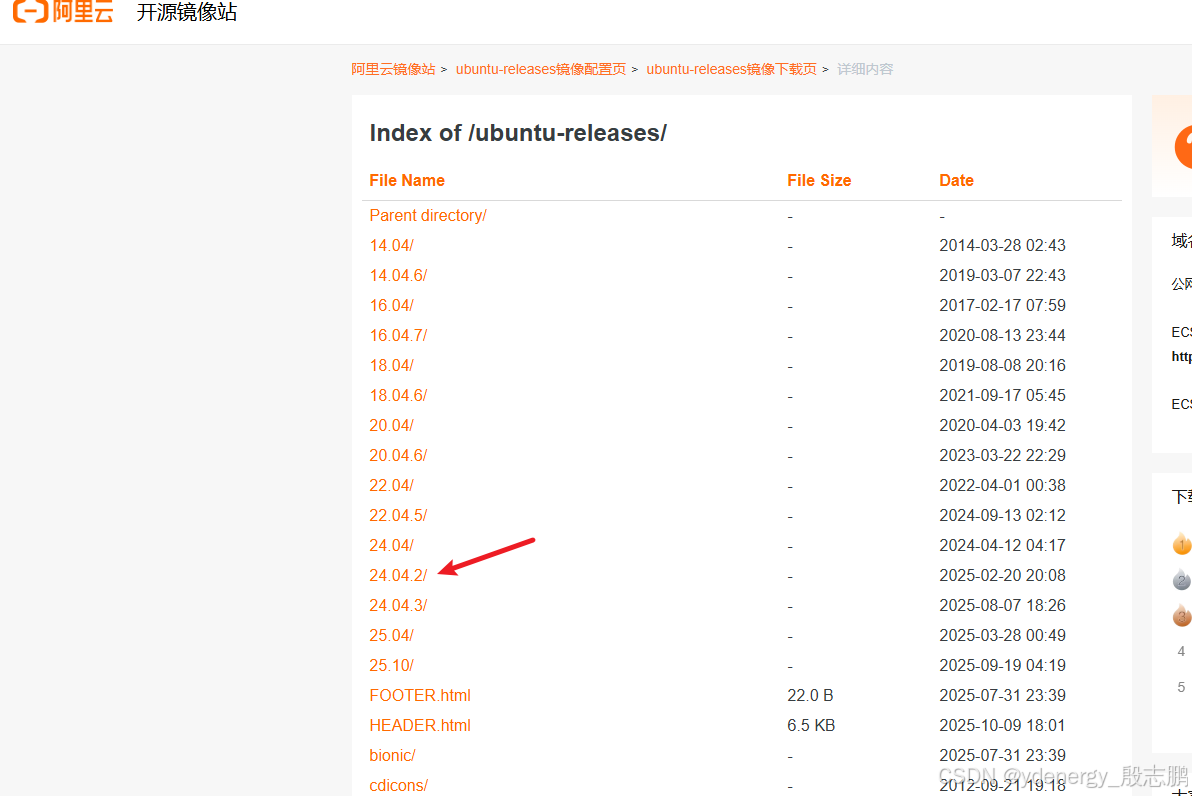

选择24.04版本，无论选择哪个，都会是最新版本

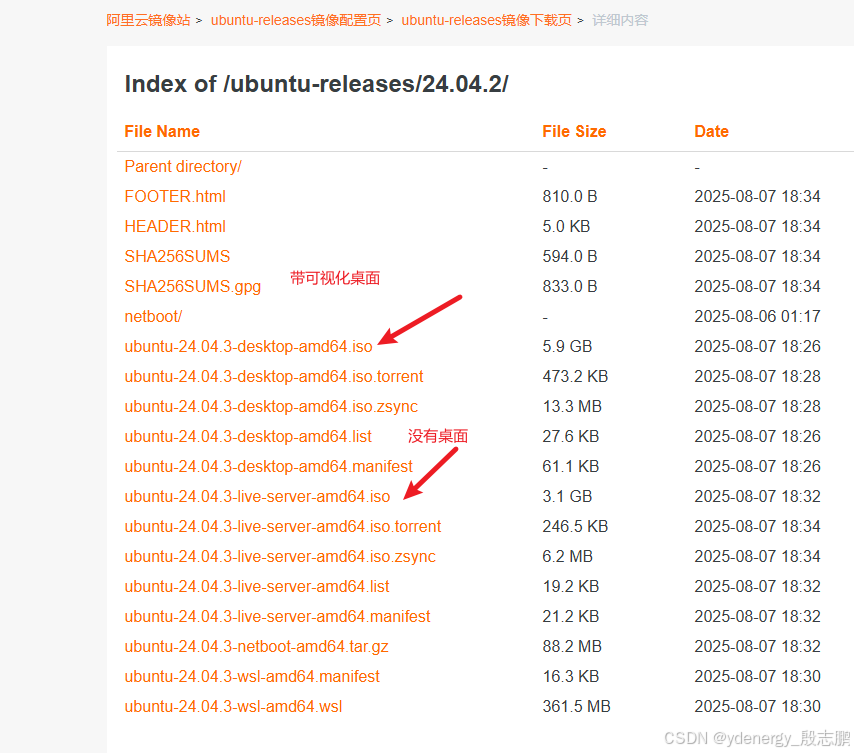

然后下载iso镜像即可，我这里选择带桌面，有图形界面的版本ubuntu-24.04.3-desktop-amd64.iso

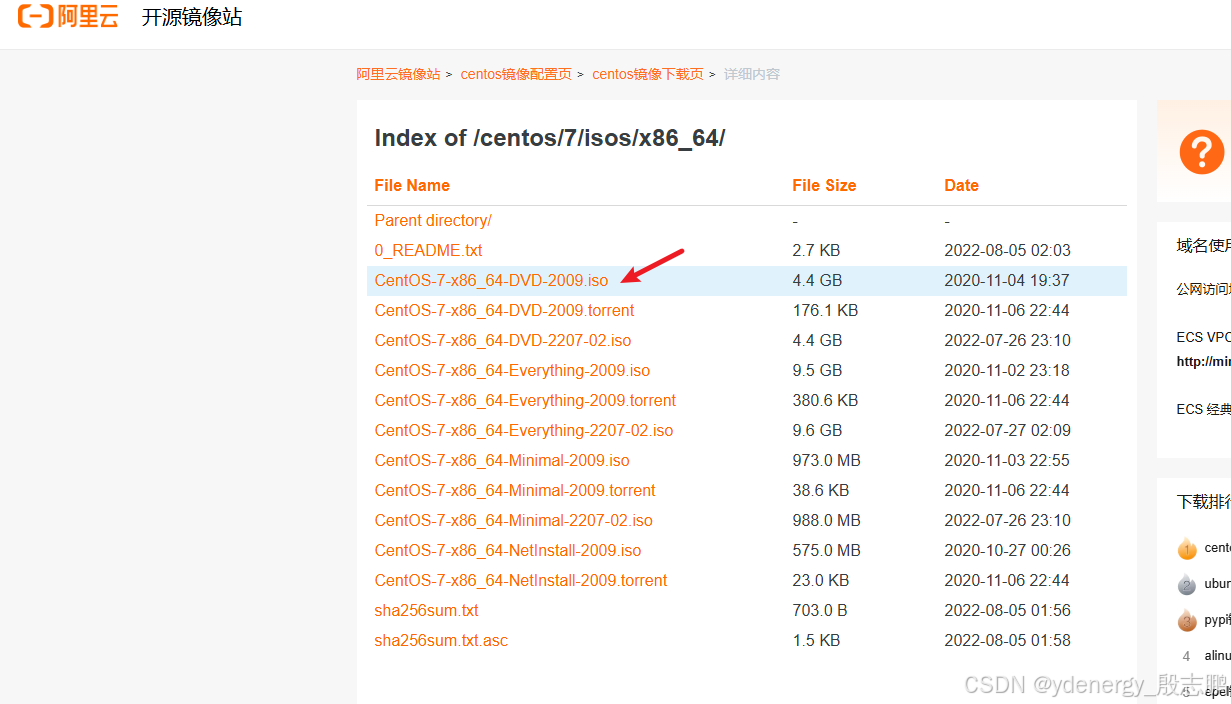

同理如果你想选择centos7，可以选择https://mirrors.aliyun.com/centos/7/isos/x86_64/

二、创建虚拟机

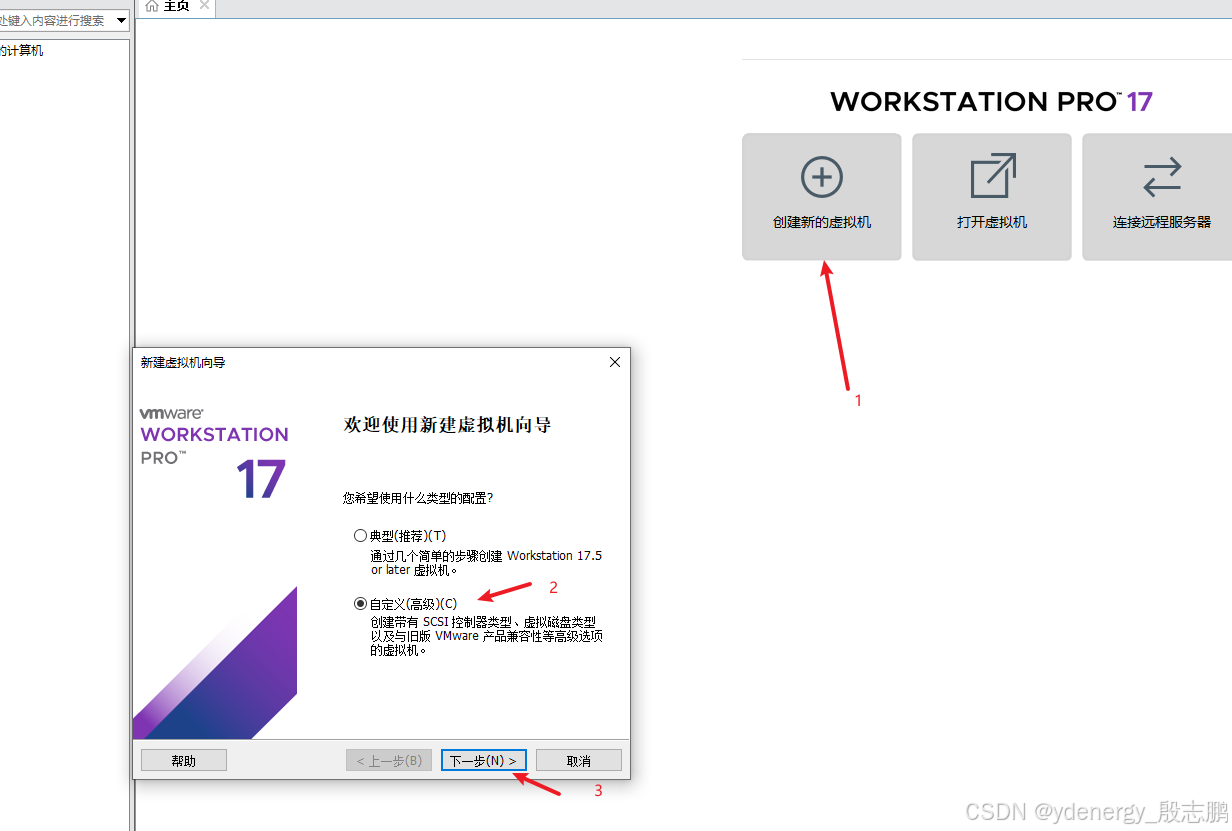

创建新的虚拟机，并且选择自定义配置

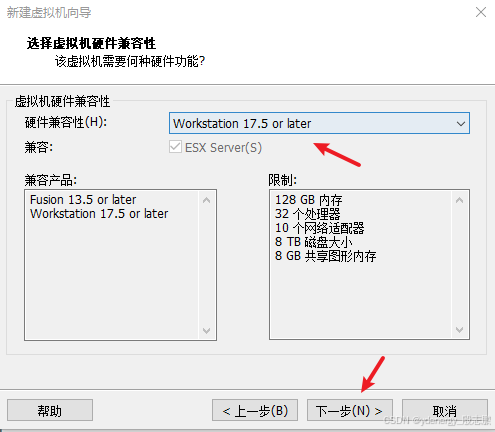

选择硬件兼容性，高版本向下兼容

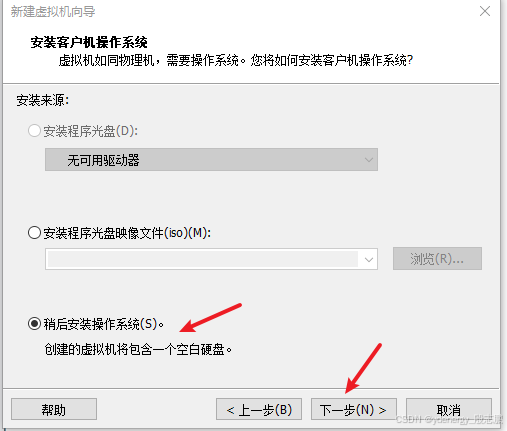

操作系统可以稍后安装，先配置硬件

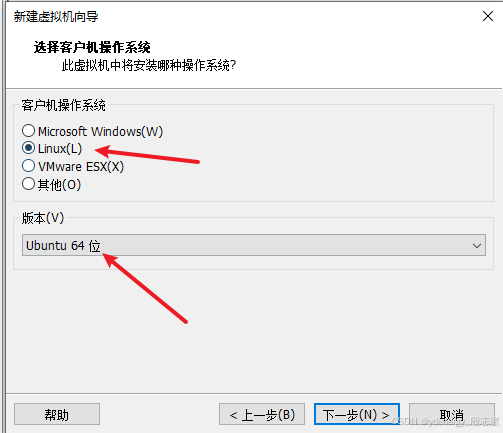

选择自己需要的操作系统，我这里选择Ubuntu 64位

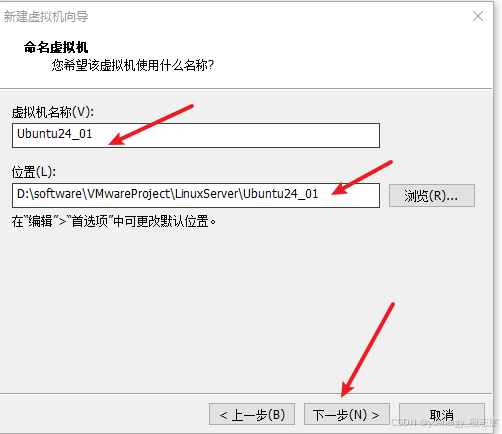

设置虚拟机名称，和虚拟机位置

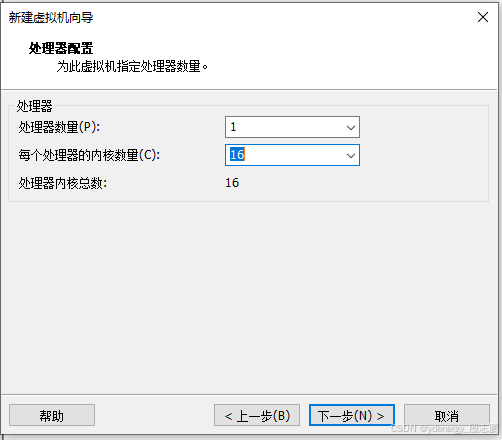

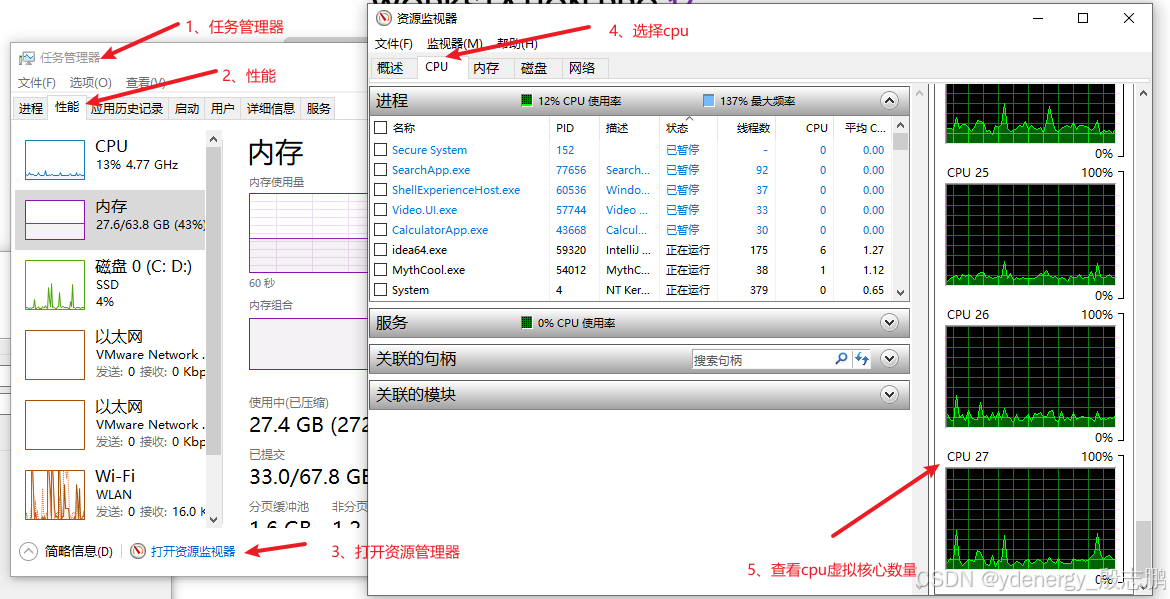

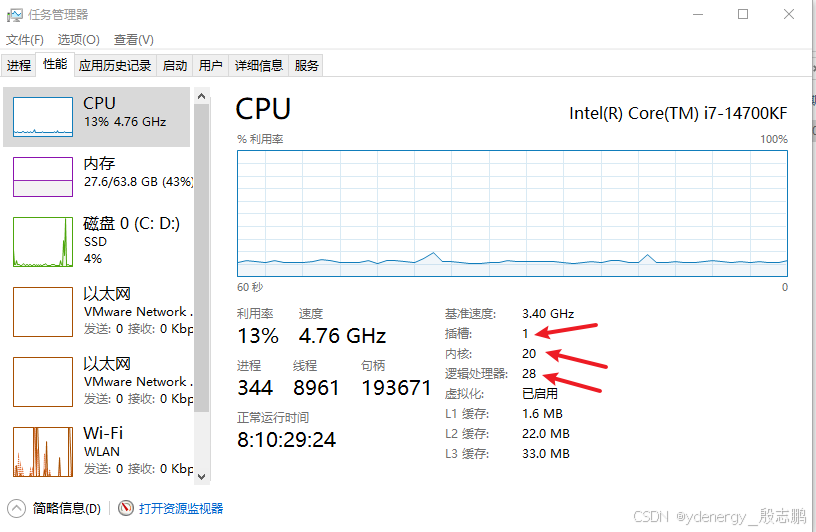

给虚拟机分配cpu资源，先要搞清楚我们cpu有多少个逻辑处理器和内核数量，其中插槽代表我们CPU处理器的数量

我们的家用主机一般都是1个P（处理器数量，插槽），所有我们可以多配点C内核数量，而不是加P的数量，除非你要模拟多处理器环境。

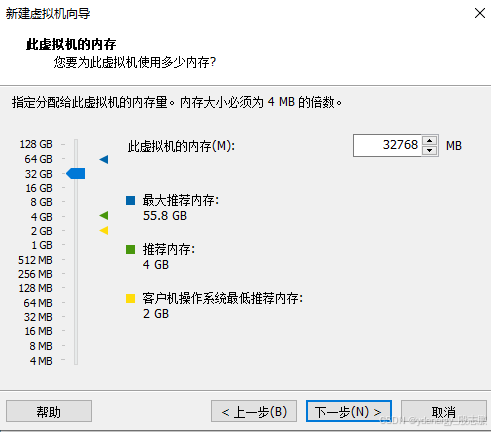

我的内存是64G的，所有直接选择分配32G上去

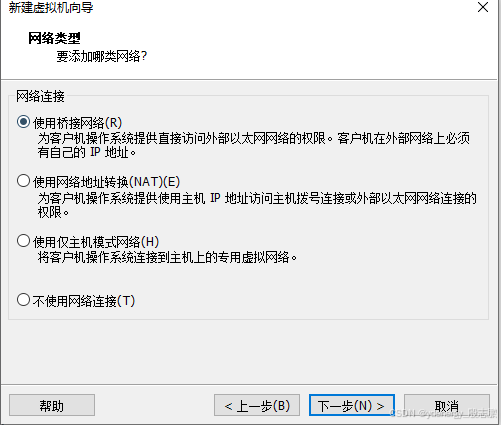

选择网络类型为桥接网络模式（NAT也可以）

桥接模式让虚拟机成为局域网中的独立设备，与宿主机同网段（如192.168.1.x），可直接与局域网内其他设备互访，适合需要低延迟或对外提供服务的场景‌。

NAT模式则通过宿主机共享上网，虚拟机使用私有IP（如192.168.x.x），外部无法直接访问，适合开发测试或需隔离的场景‌

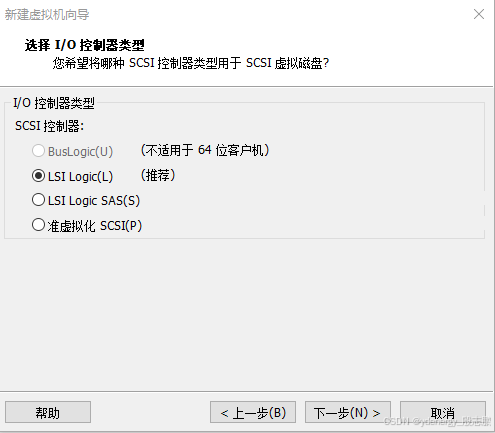

选择I/O，用系统推荐的即可

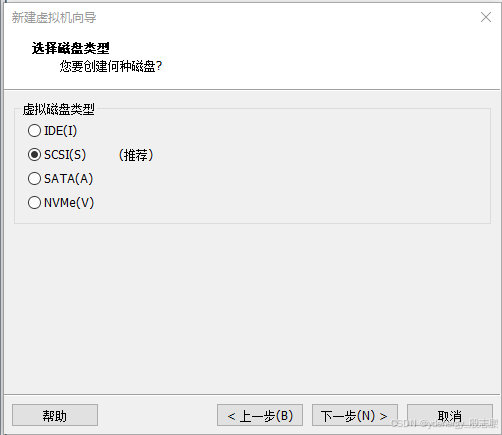

磁盘类型也选择系统推荐的

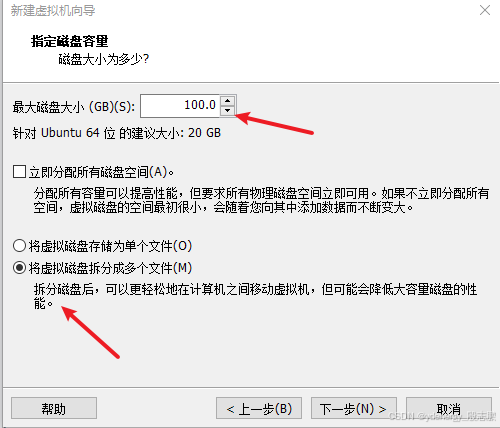

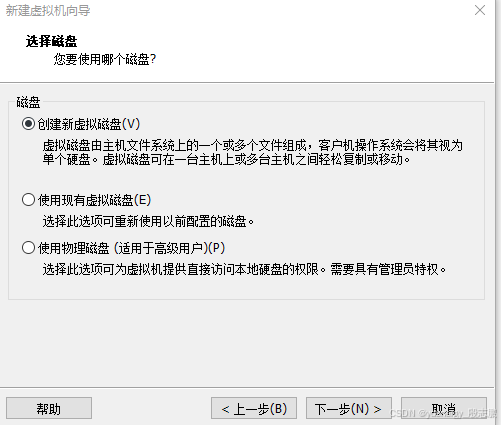

给虚拟机分配磁盘，我这里选择创建新的虚拟磁盘（说明：分配大小不是直接从你电脑拿出一块空间，是可以配置的，我们可以选择最大容量，也就是你虚拟机使用过程中用多少，实际就用多少，上限为你设置的值。当然也可以选择直接分配这么多空间，效率更高。）

选择立即分配磁盘空间，会直接将分配空间容量使用，而选择拆分多个文件，会动态分配空间，初始很小，数据越多，它越大。

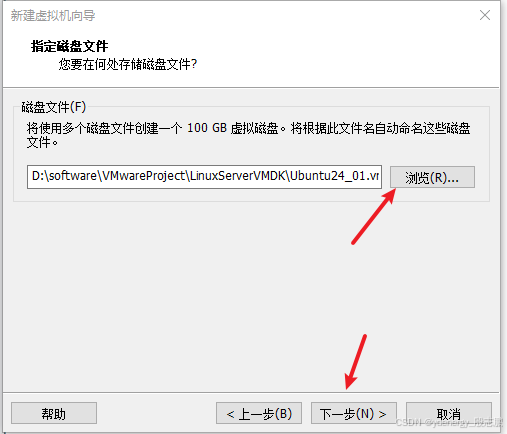

选择虚拟磁盘位置

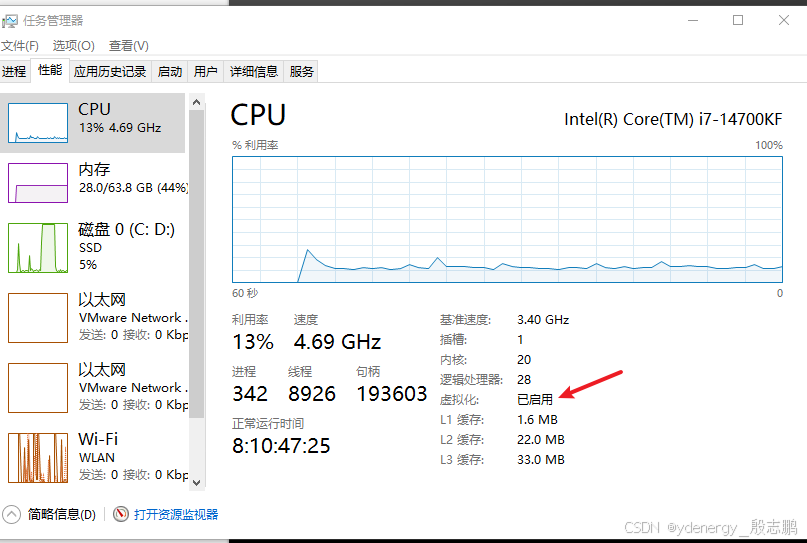

点击"完成"后，检查自己的电脑是否开启虚拟化（win10系统可以直接在任务管理器查看，win7可以百度一下怎么开启）

三、安装系统

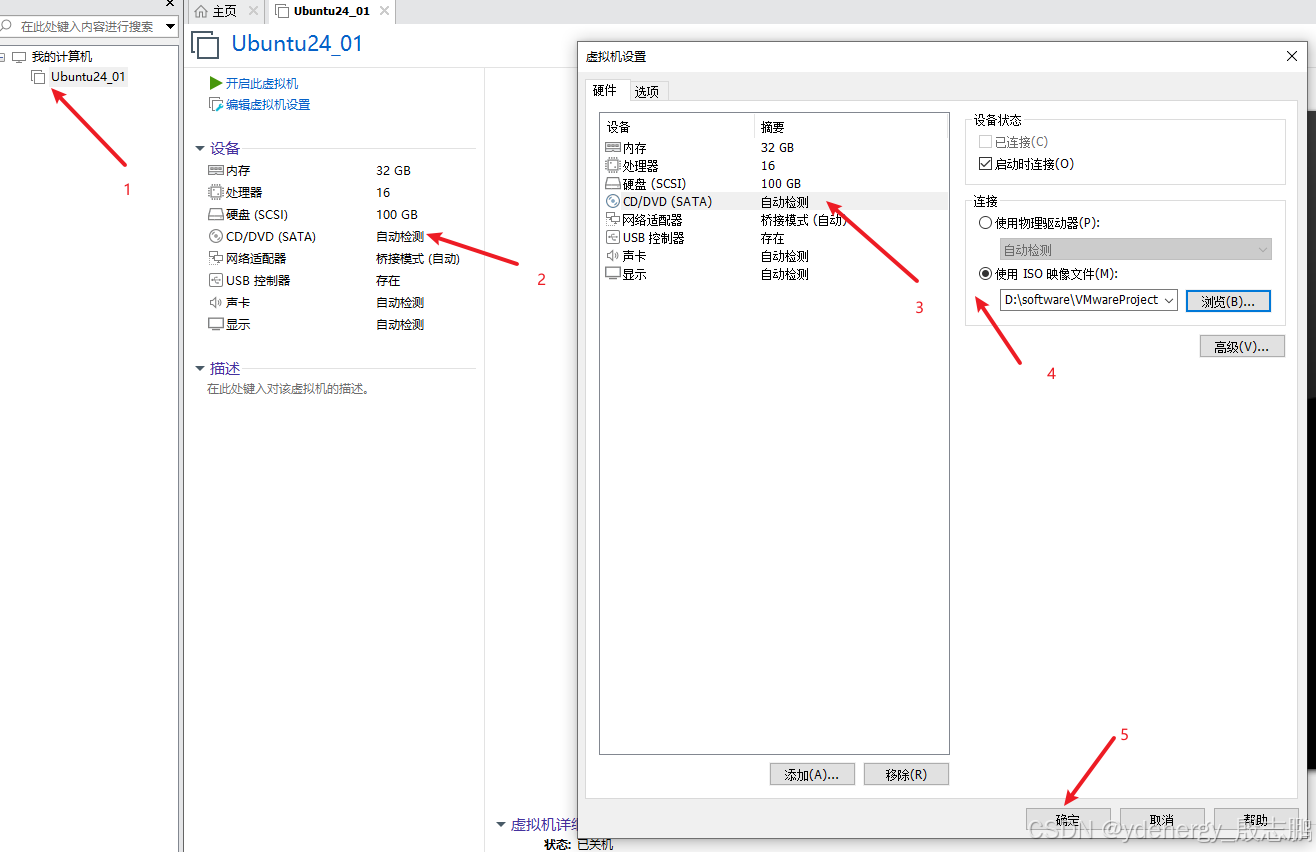

点击刚才创建的虚拟机的CD/DVD，选择我们刚下载的镜像

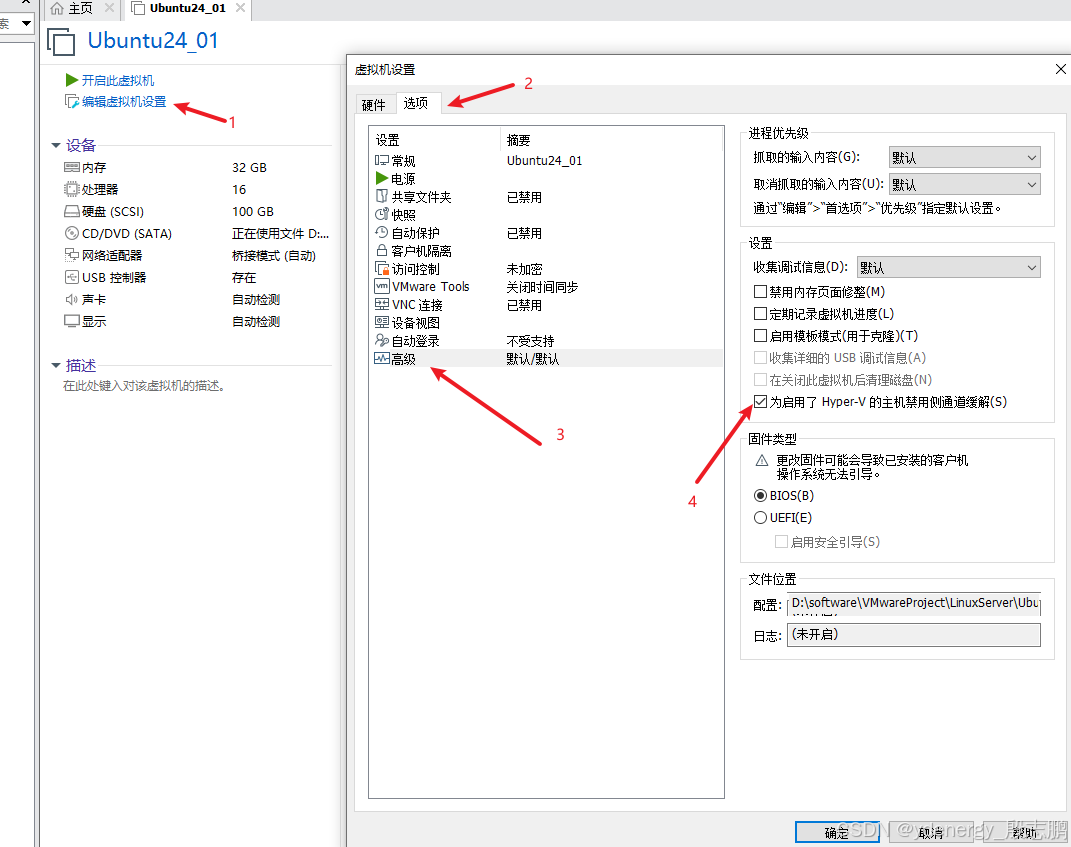

编辑虚拟机设置-选项-高级-为启用了Hyper-V的主机禁用侧通道缓解，勾选上

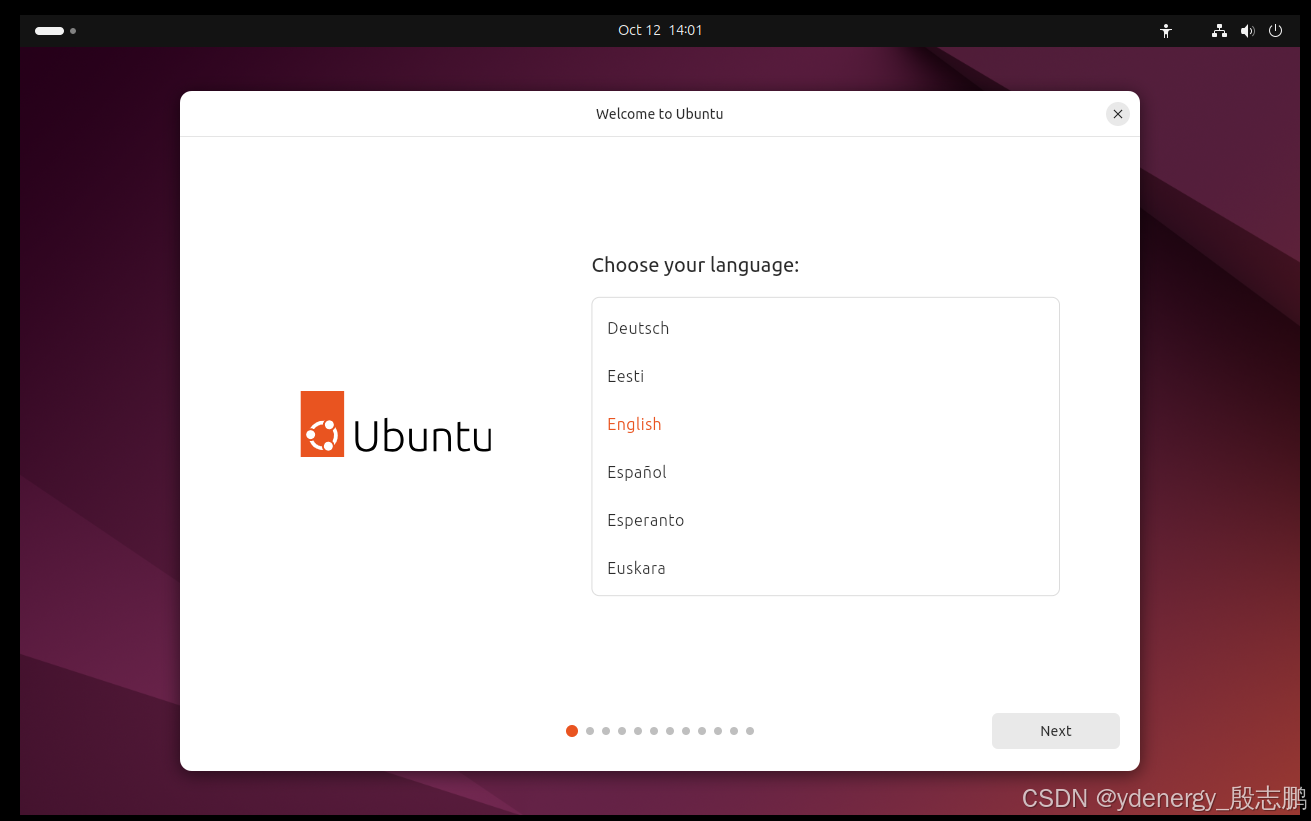

启动虚拟机即可，等待一会后，语言按照自己需求进行选择

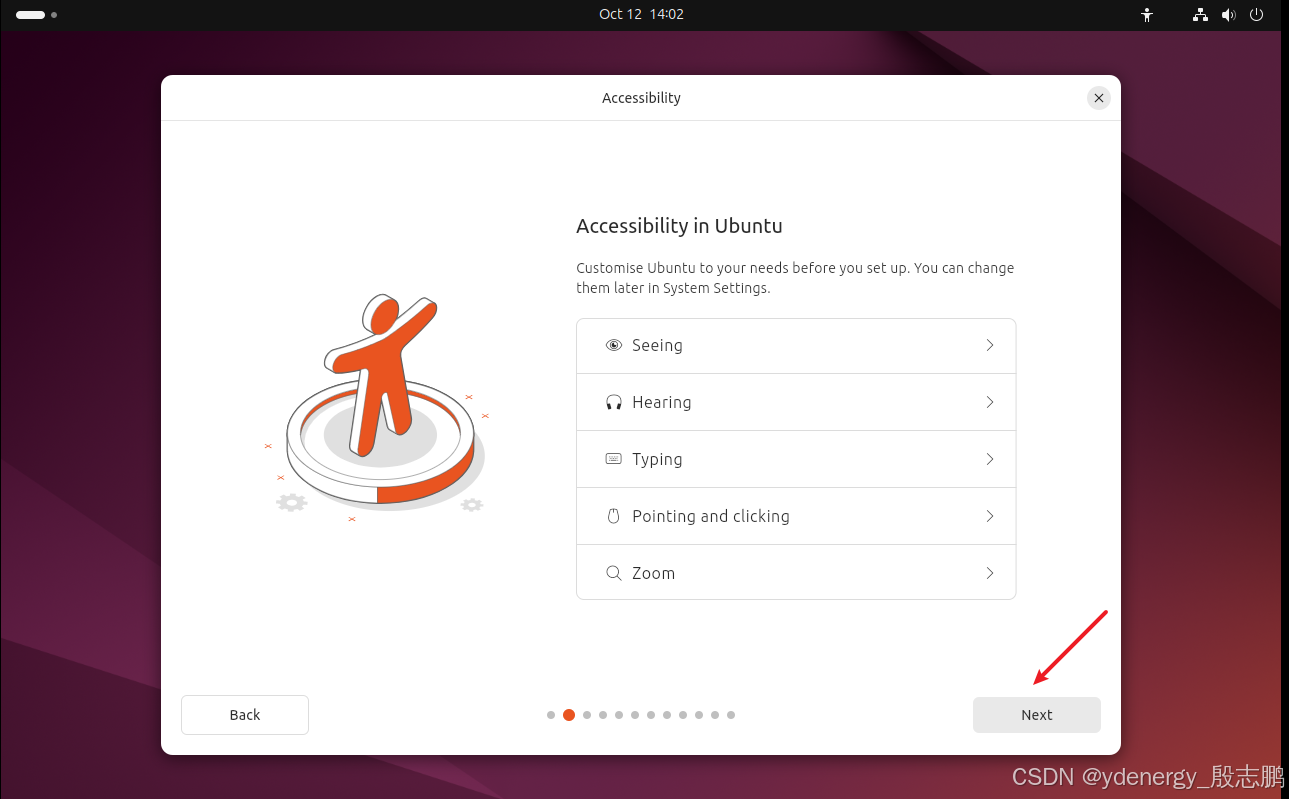

辅助的一些设置，一般默认即可

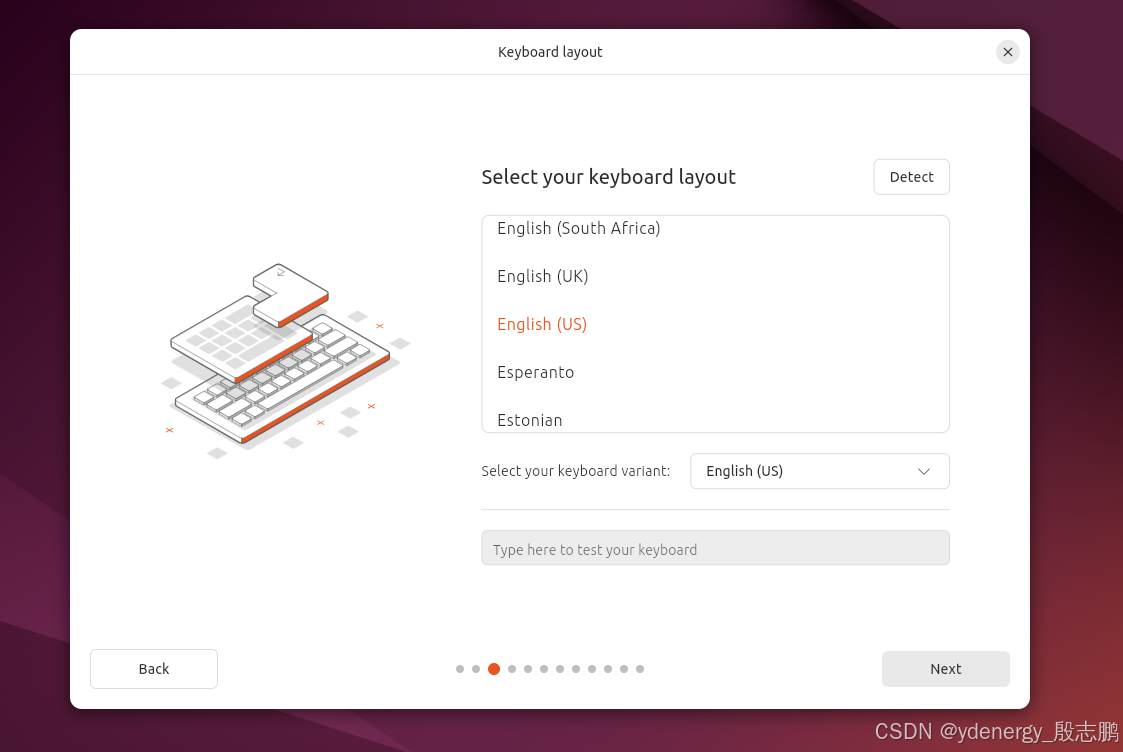

键盘布局使用默认的US即可

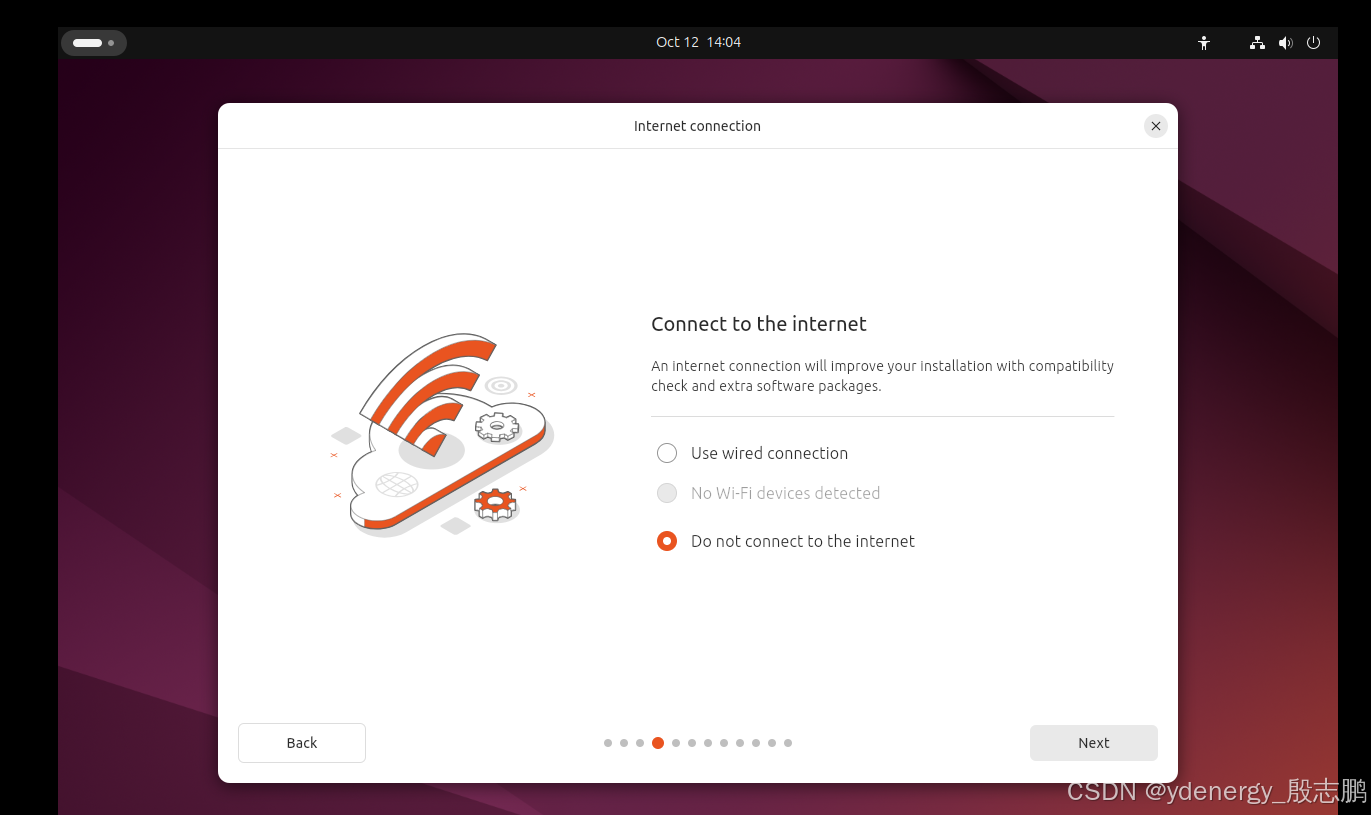

先选择不连接因特网

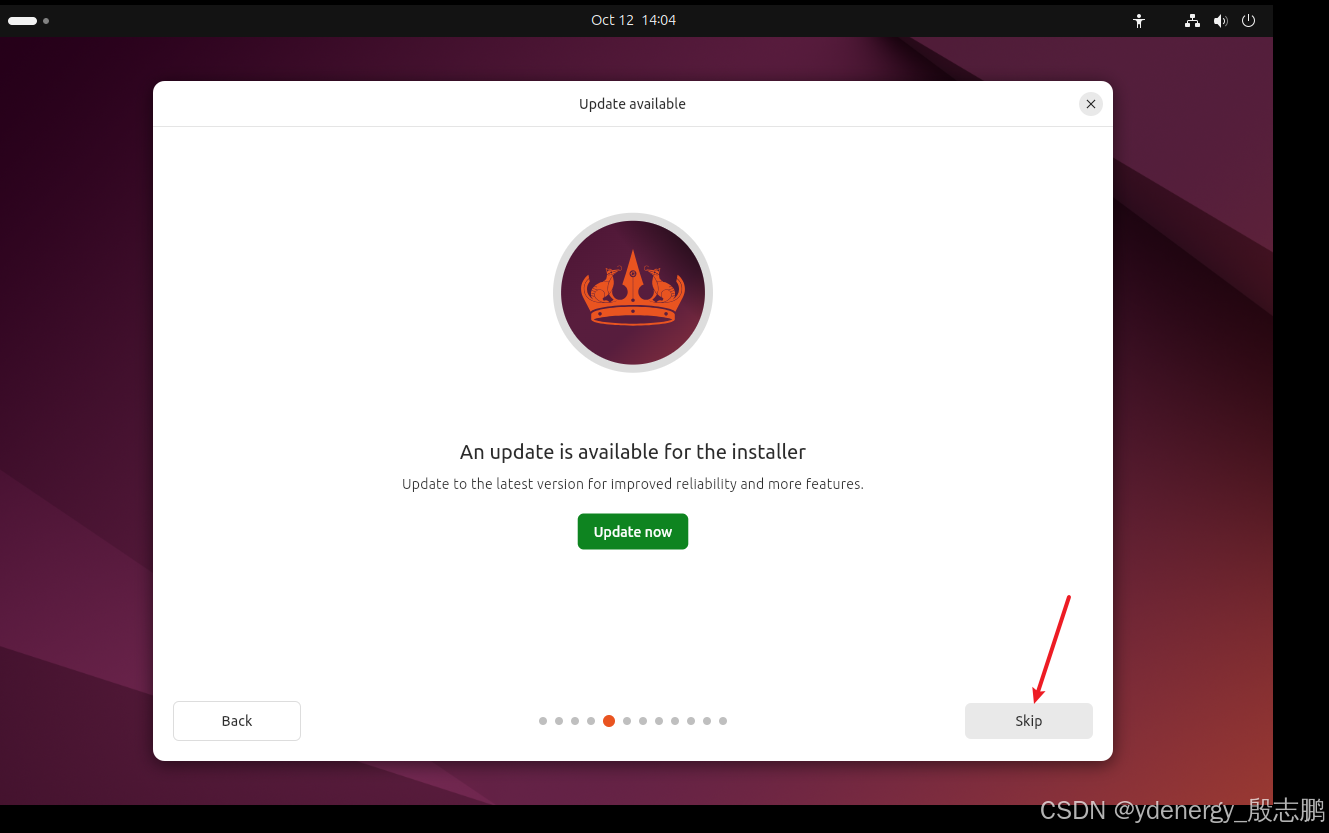

选择不进行更新

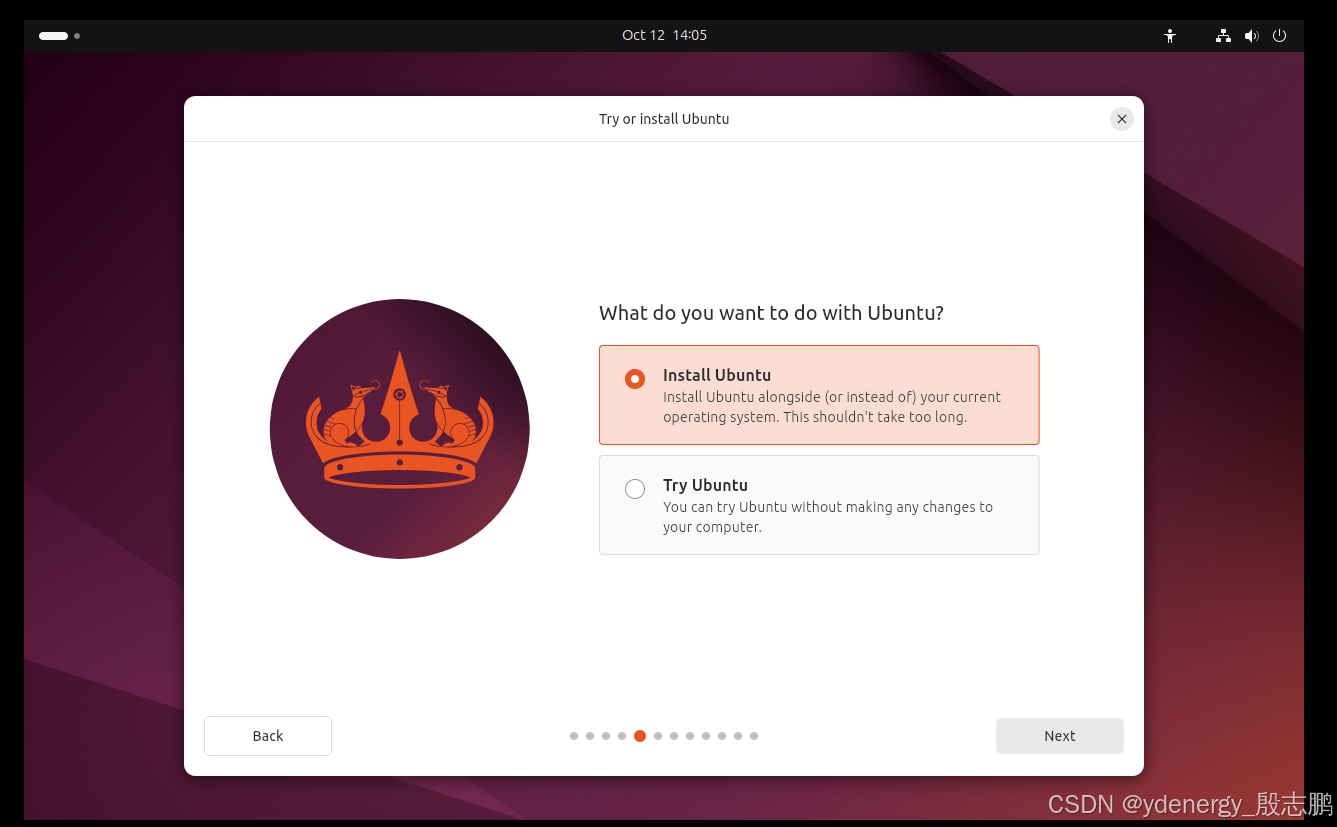

选择安装Ubuntu

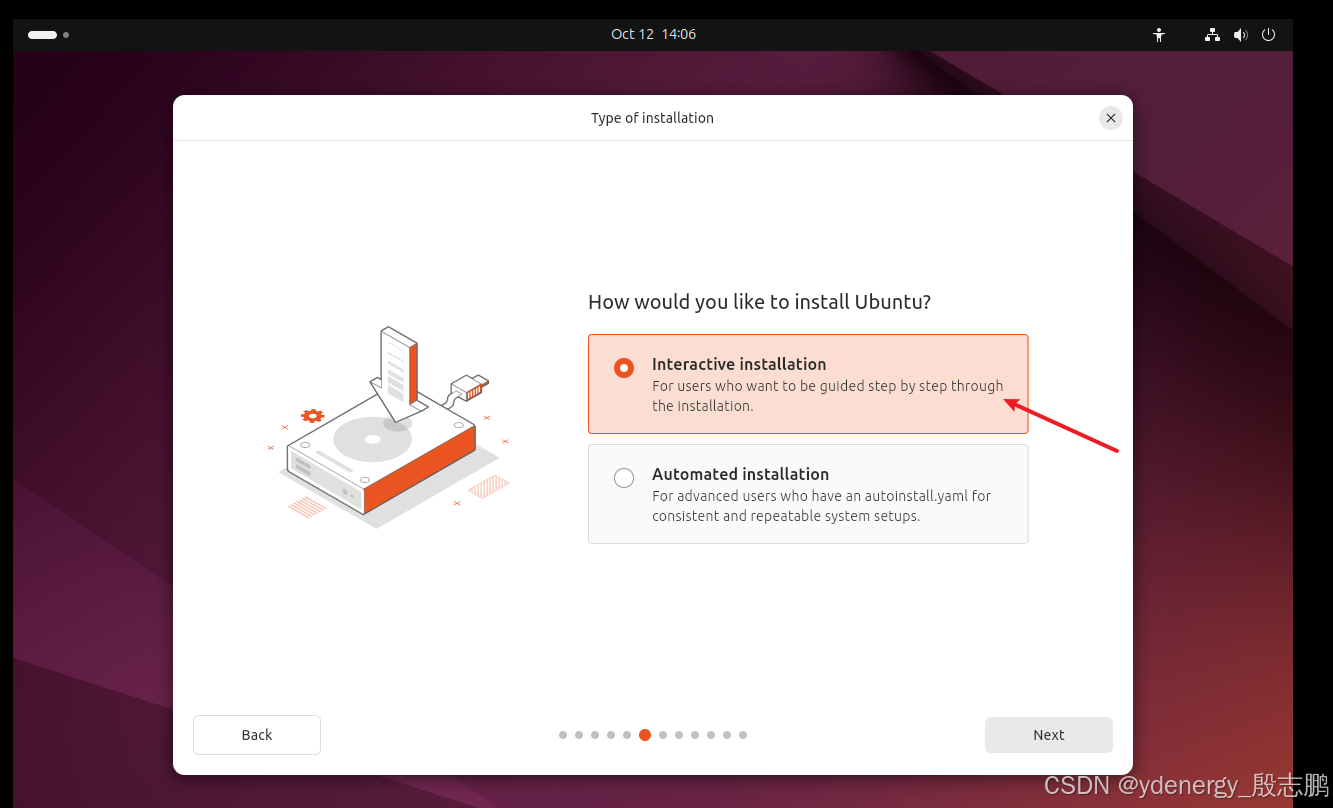

交互式安装

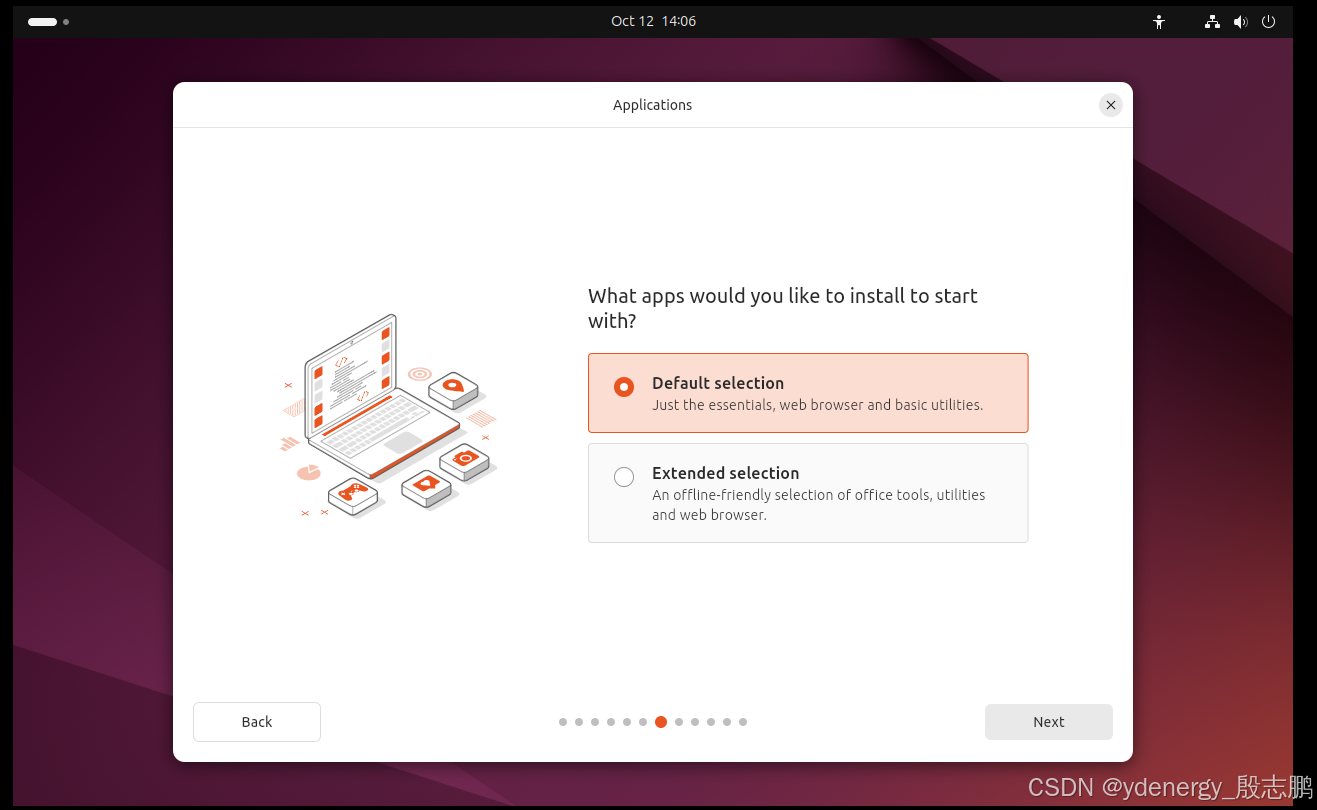

只安装默认的一些组件应用

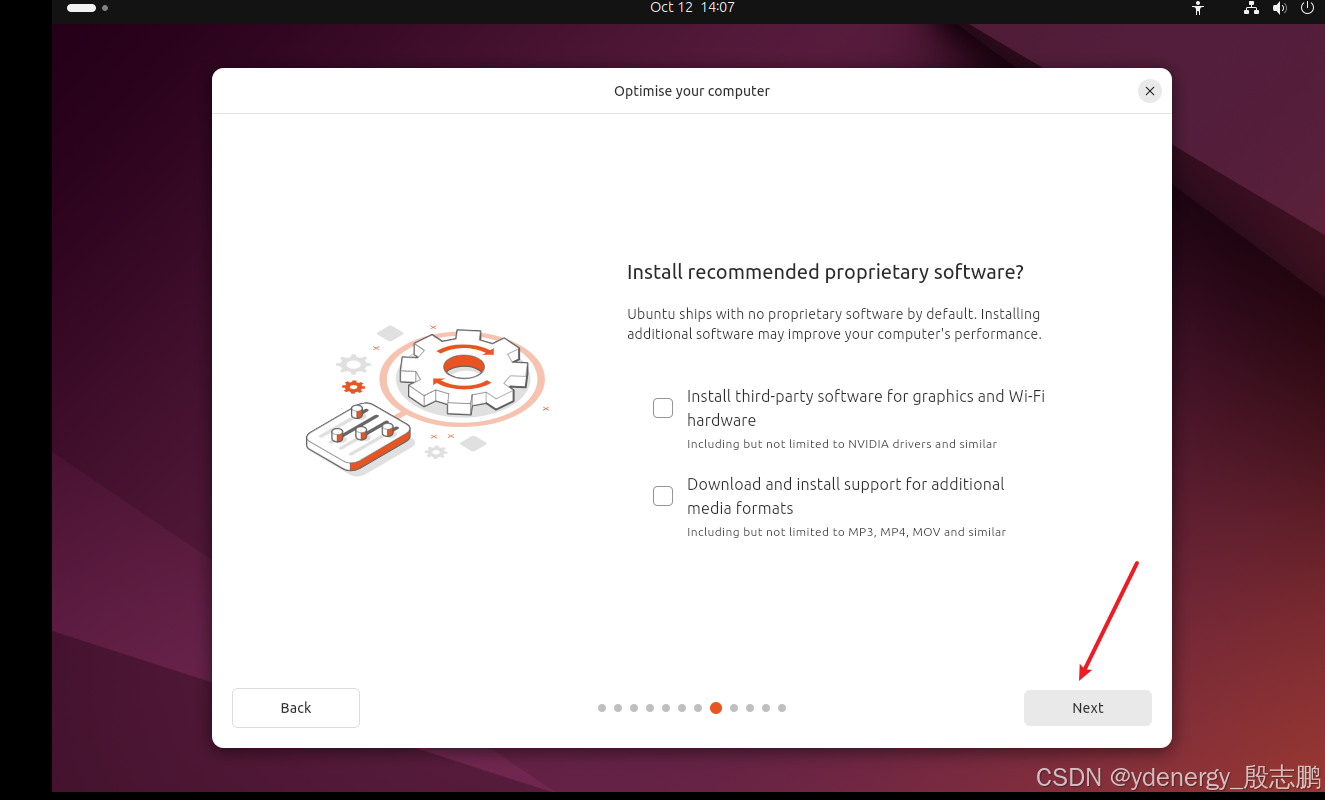

不安装专有软件

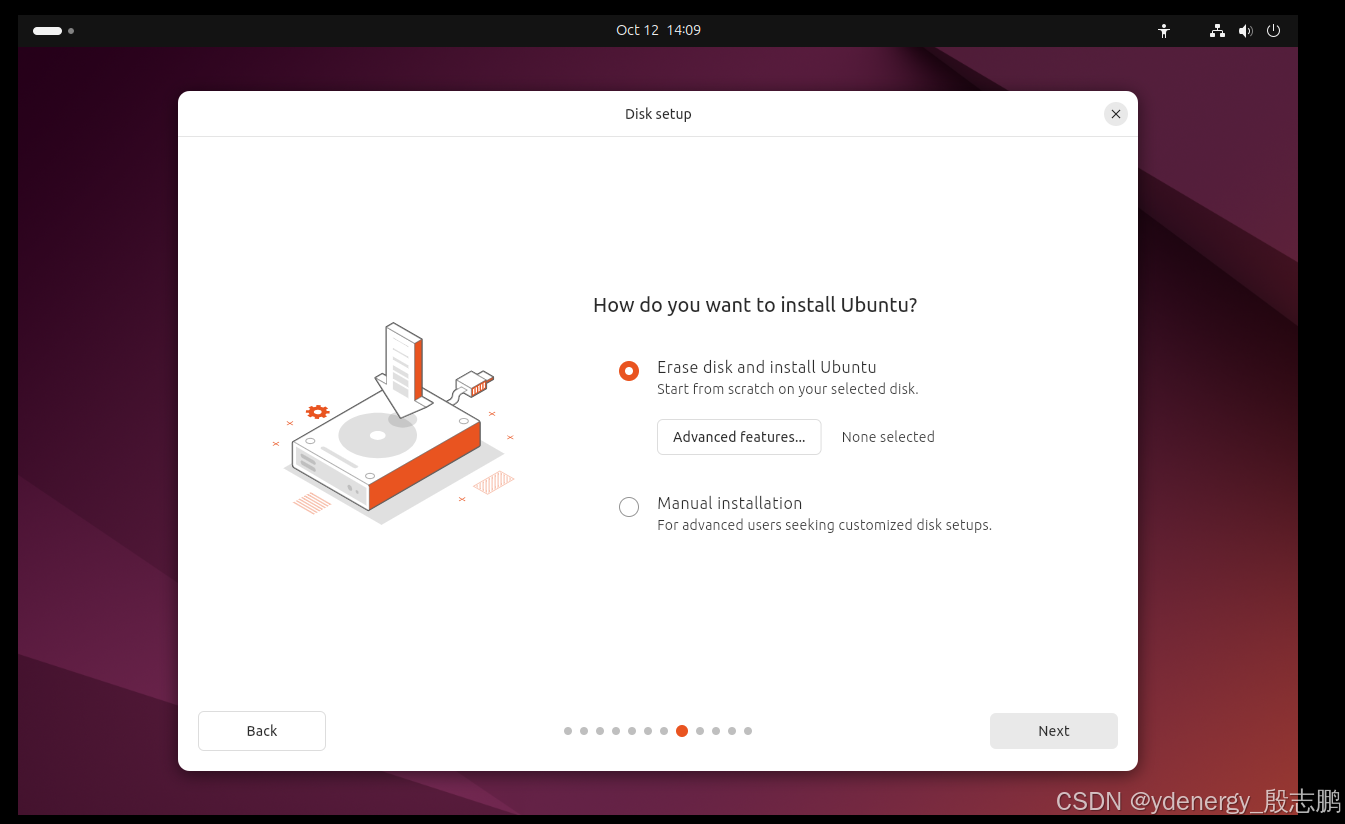

选择擦除当前磁盘所有内容进行安装Ubuntu系统，如果你不想删除现有磁盘内容，就选第二个选项

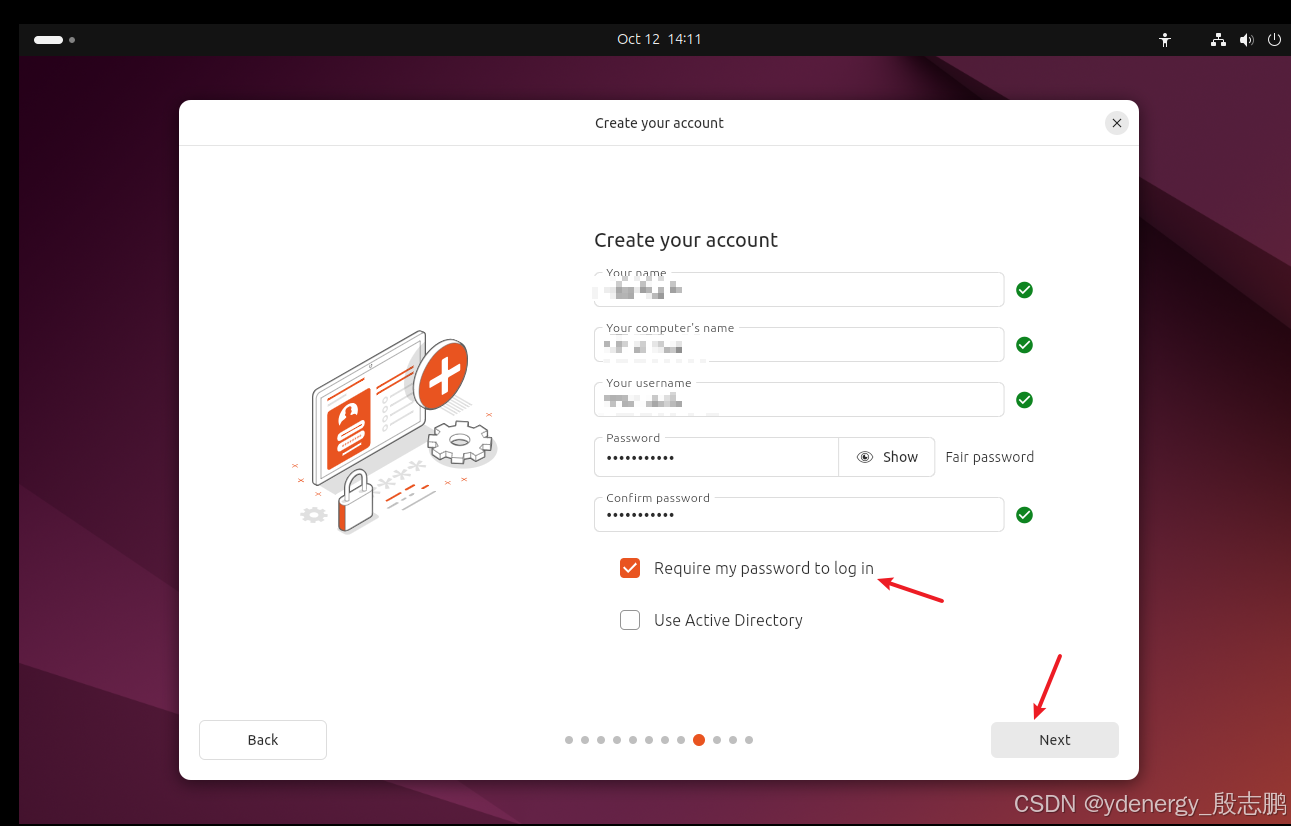

设置用户名密码，并选择登录的时候需要输入密码

时区选择上海

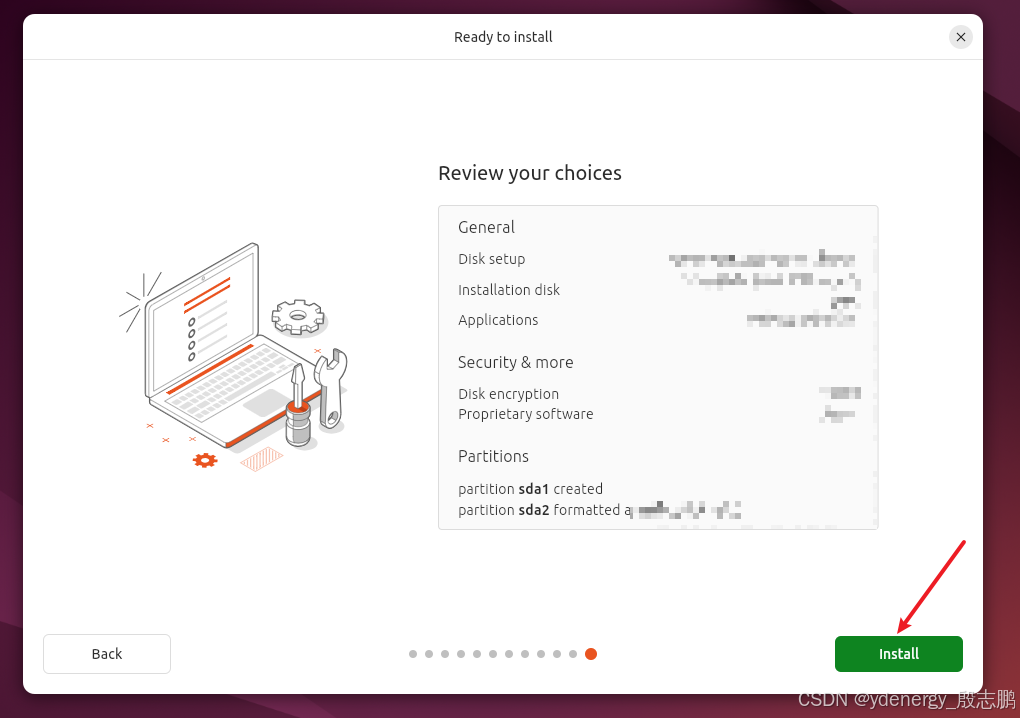

选择install安装即可

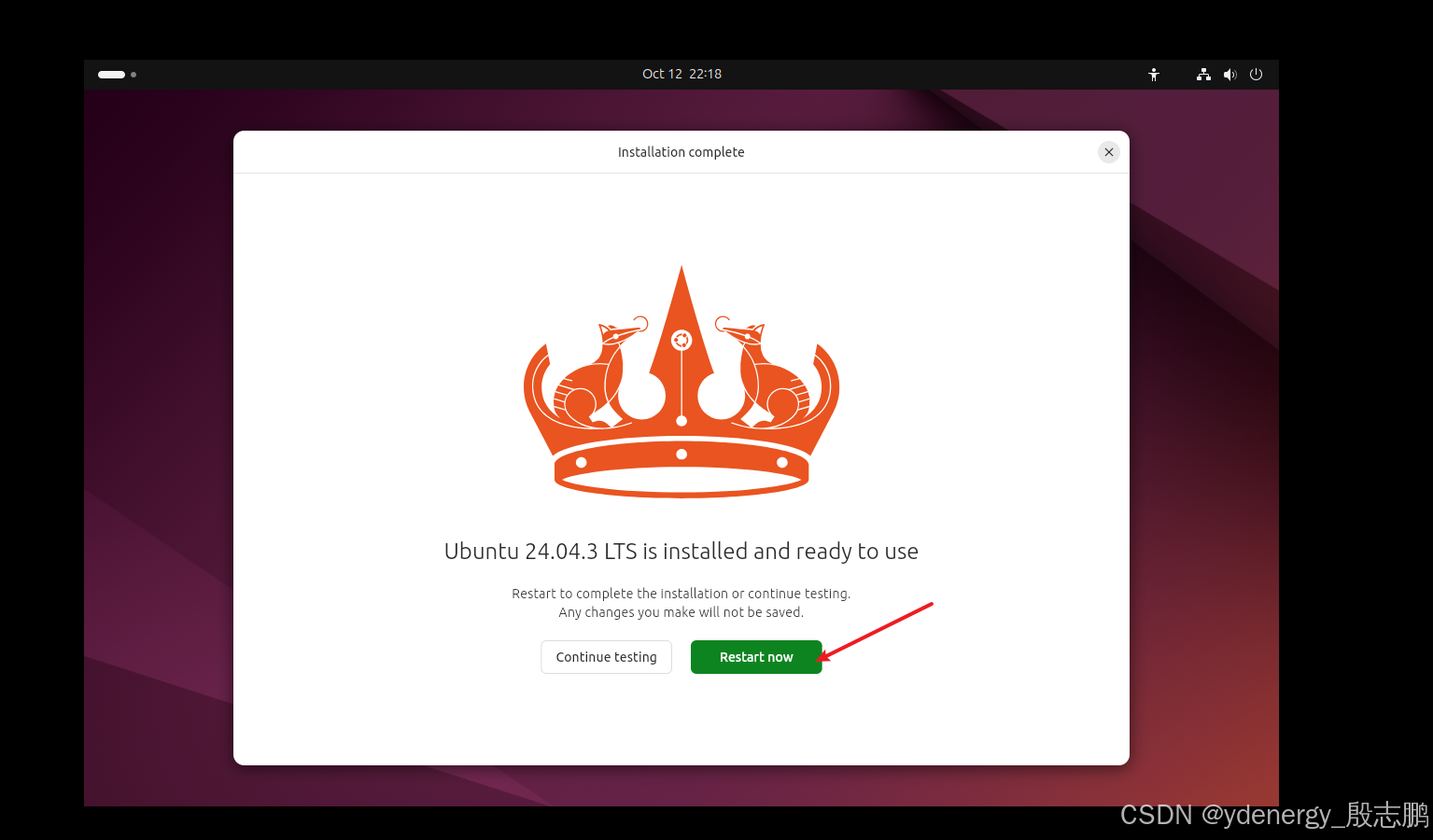

安装成功后，需要重启系统，此时我们已经将iso文件安装到物理磁盘了，所有需要改一下虚拟机设置。

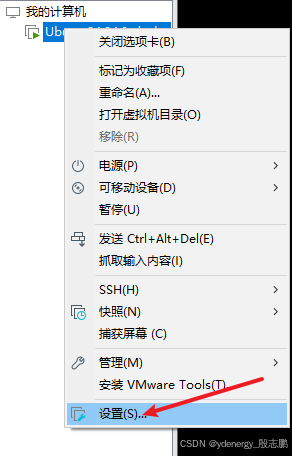

进入虚拟机设置

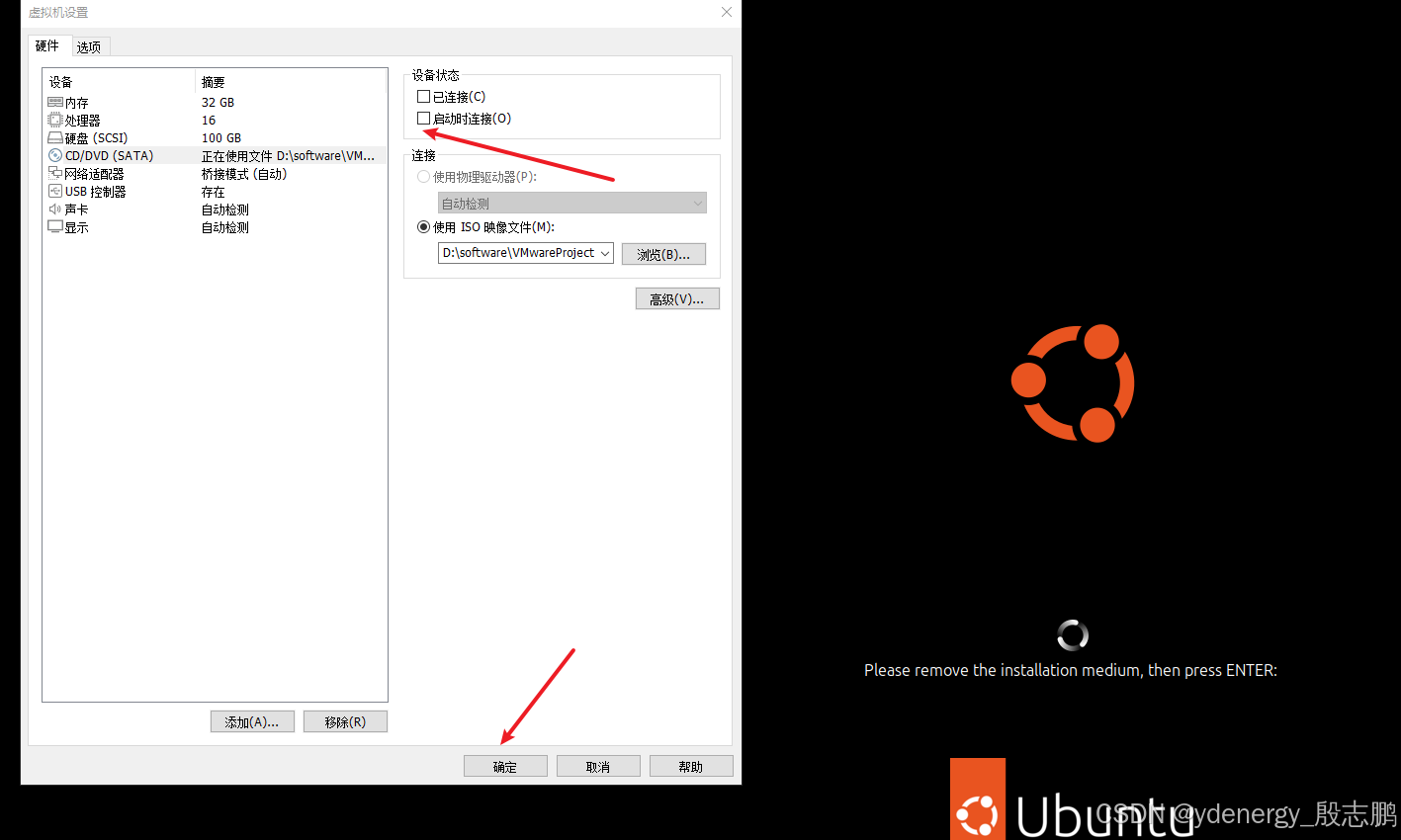

将CD/DVD里面的启动时连接选项取消掉。

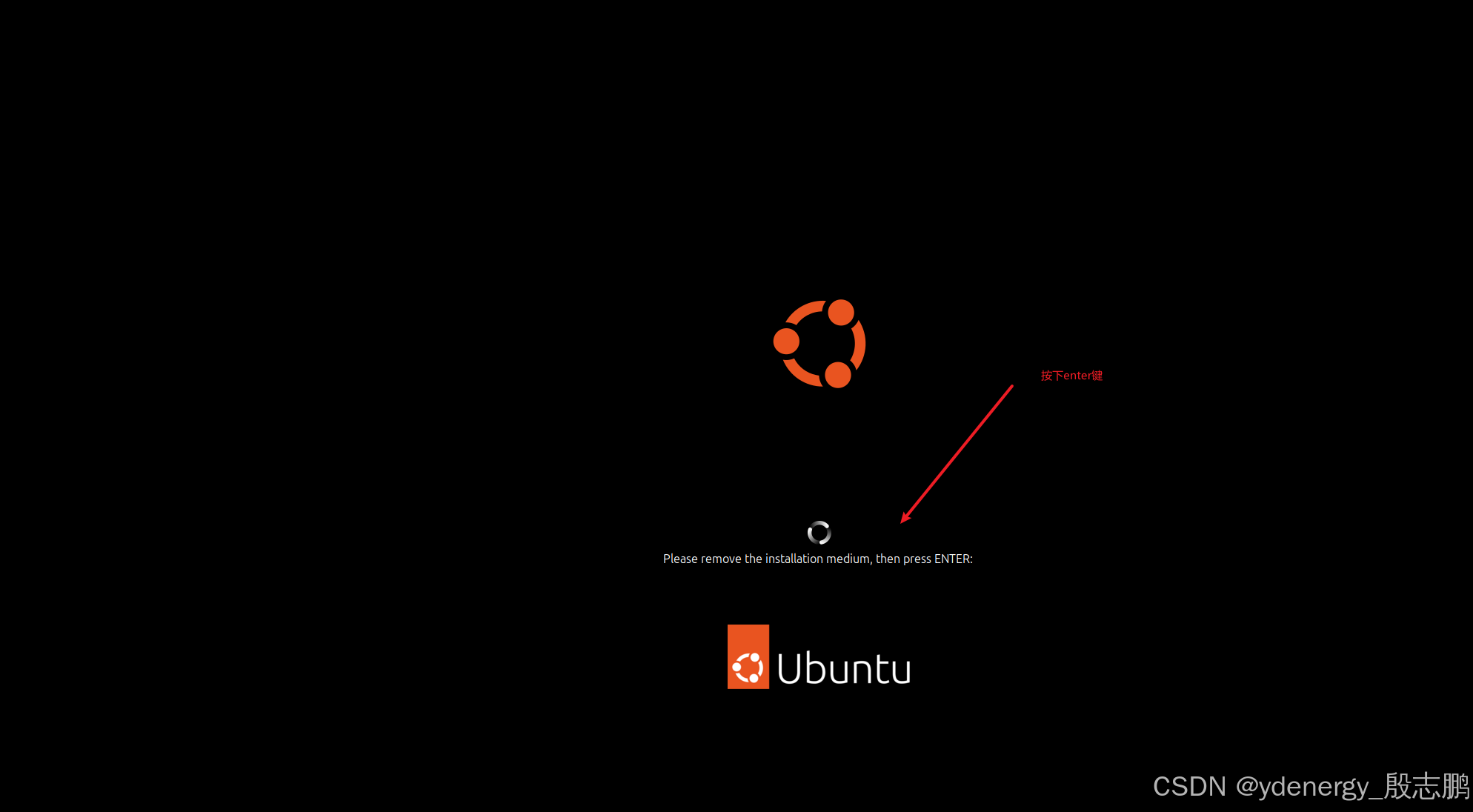

然后返回虚拟机内部，按回车即可

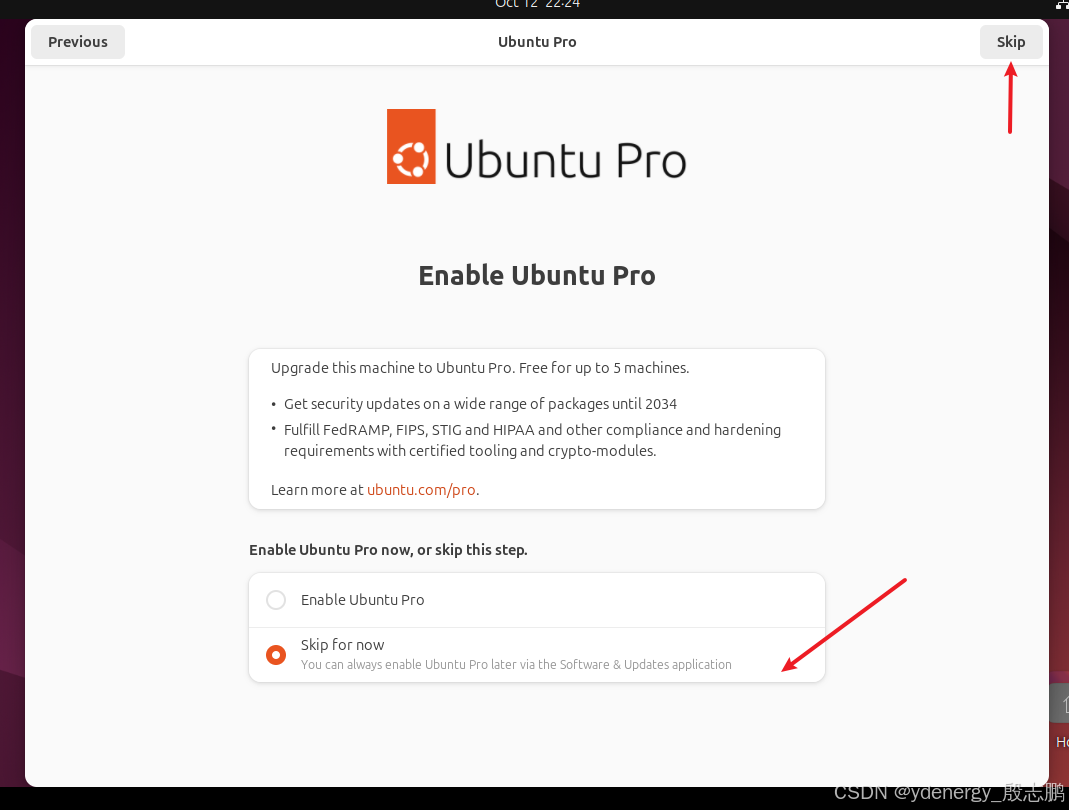

跳过使用Ubuntu Pro

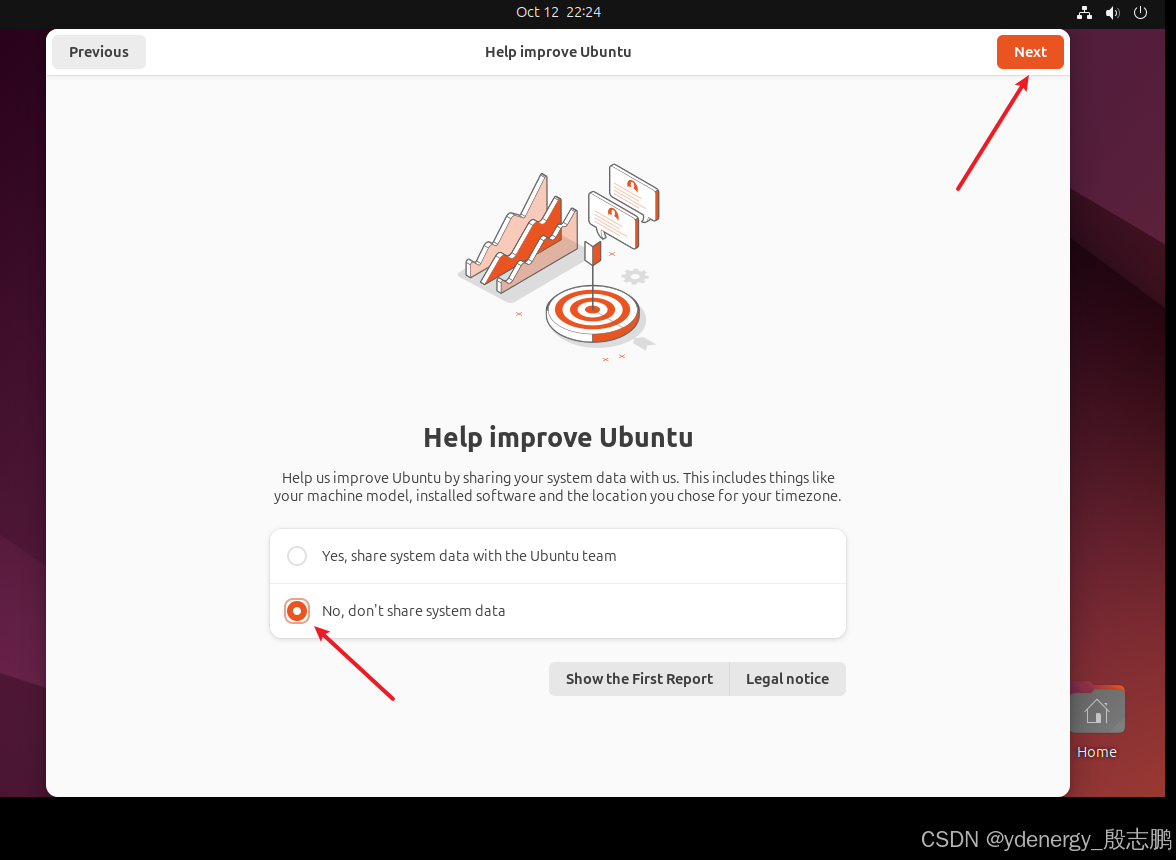

不分享系统数据

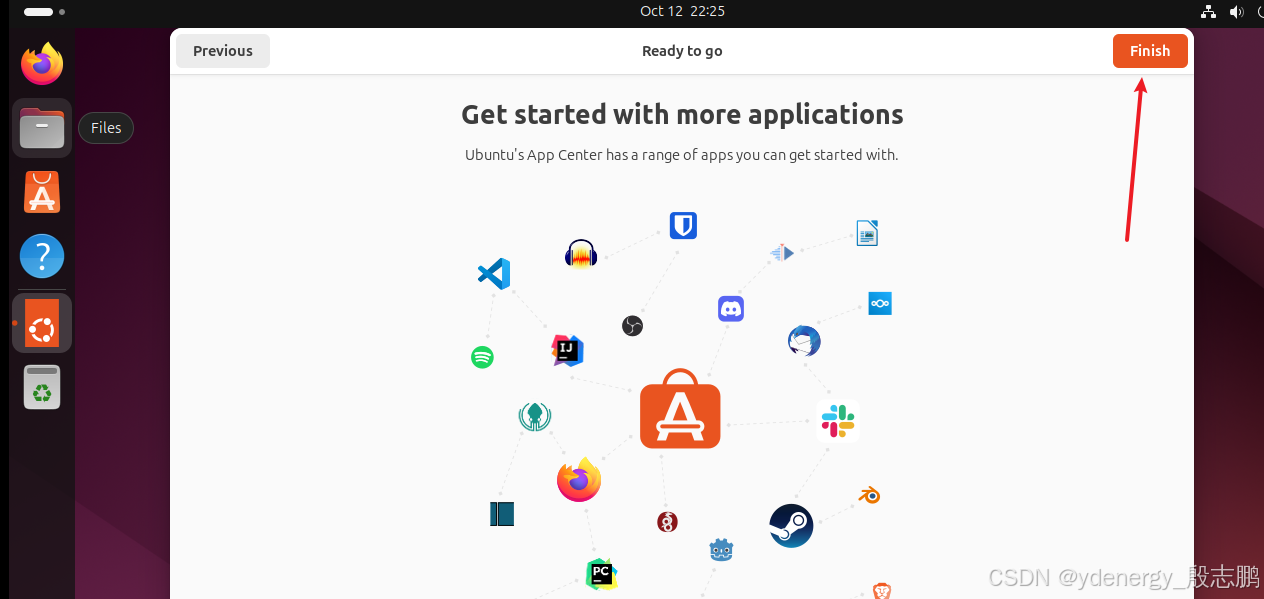

点击finish完成即可

然后打开浏览器，访问百度测试一下网络

四、内网穿透

1、云服务器配置

首先，确保你有一台云服务器，拥有固定的公网ip

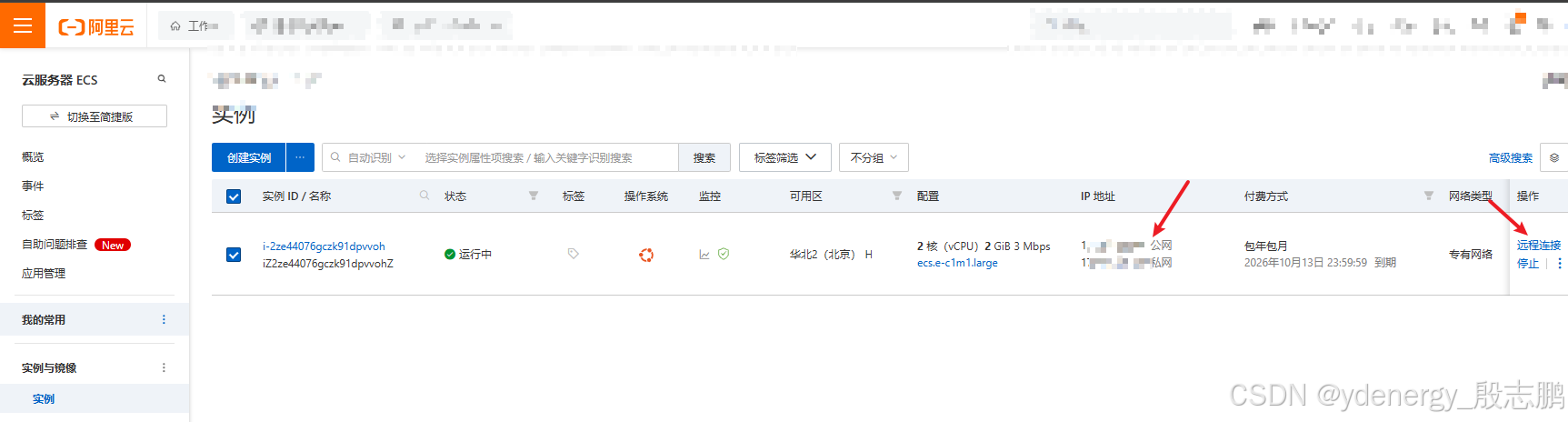

连接到我们的服务器，输入cd /命令进入根目录，输入ls命令查看目录

1.1 frp下载

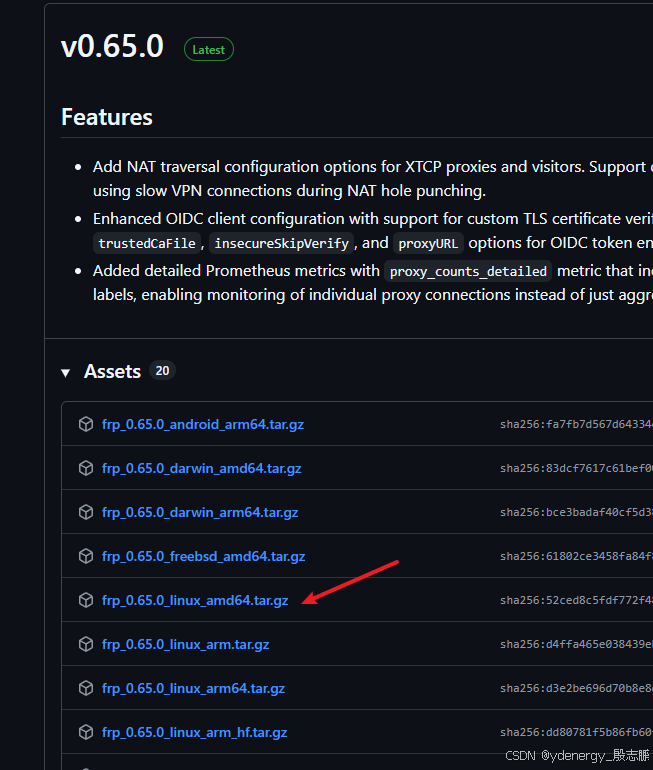

https://github.com/fatedier/frp/releases，我这里是Linux系统，所以我下载Linux系统的版本。

创建/home/frp目录（存放目录您可以根据自己需求更改位置），加上-p参数，避免目录存在而报错

shell 复制代码

sudo mkdir -p /home/frp

shell 复制代码

cd /home/frp

下载 frp 压缩包

shell 复制代码

sudo wget https://github.com/fatedier/frp/releases/download/v0.65.0/frp_0.65.0_linux_amd64.tar.gz

如果使用命令无法下载，就我们手动下载后，用Xftp工具上传到服务器即可

解压下载好的文件

shell 复制代码

sudo tar -xzf frp_0.65.0_linux_amd64.tar.gz

查看解压后内容

shell 复制代码

ls

1.2 配置并启动

解压后进入文件夹

shell 复制代码

cd frp_0.65.0_linux_amd64

这里有几个文件，c结尾的frpc和frpc.toml是客户端Client，代表被控设备，我们这里是云服务是Server服务端，所以删除这两个文件

删除c结尾的文件

shell 复制代码

rm -f frpc
rm -f frpc.toml

vim工具配置frps.toml文件

shell 复制代码

vim frps.toml

输入的内容如下

shell 复制代码

#frps.toml当中的内容（直接复制此文本）：

#-----------------客户端和服务端绑定的端口-----------------#

#将在控制端通过公网ip+此端口号的形式进行穿透访问

bindPort = 7000

#-----------------客户端和服务端绑定的端口-----------------#





#-----------------控制面板Dashboard配置-----------------#

# Dashboard 监听的地址，0.0.0.0 表示允许所有 IP 访问（默认为 0.0.0.0）
webServer.addr = "0.0.0.0"

# 将通过公网ip+此端口号访问frp控制面板（默认为 7500）
#例如在浏览器网址输入http://<你的服务器IP>:7500（例如http://1.2.3.4:7500）
webServer.port = 7500

# 访问控制面板Dashboard的账号和密码（根据自己需要更改）
webServer.user = "admin"
webServer.password = "admin"

#-----------------控制面板Dashboard配置-----------------#




#-----------------frp身份认证配置-----------------#

# 下面两行是 frp 中用于客户端与服务端之间身份认证的核心配置，它们定义了如何验证连接的合法性，防止未经授权的客户端接入你的 frp 服务器。
# auth.method：指定认证方式。"token" 表示使用 Token 静态密钥认证。这是最常用、最简单的认证方式，适用于大多数场景。
# auth.token：设置用于身份验证的共享密钥（Token）。客户端（frpc）连接服务端（frps）时，必须提供相同的 token，否则连接会被拒绝。这个值可以是任意字符串，但建议使用足够长且随机的字符串以提高安全性（例如：aB3kQ9xL2mR8nT7w）

#身份认证方式
auth.method="token"

#使用token下设置静态密钥
auth.token = "aB3kQ9xL2mR8nT7w"

#-----------------frp身份认证配置-----------------#


#-------------更多配置内容请自行访问frp官方文档查看-------------#

编写完毕后，按下esc键进入普通模式，输入:wq保存并退出编辑

配置文件中，我们使用了7000和7500端口，需要在服务器防火墙开启此端口

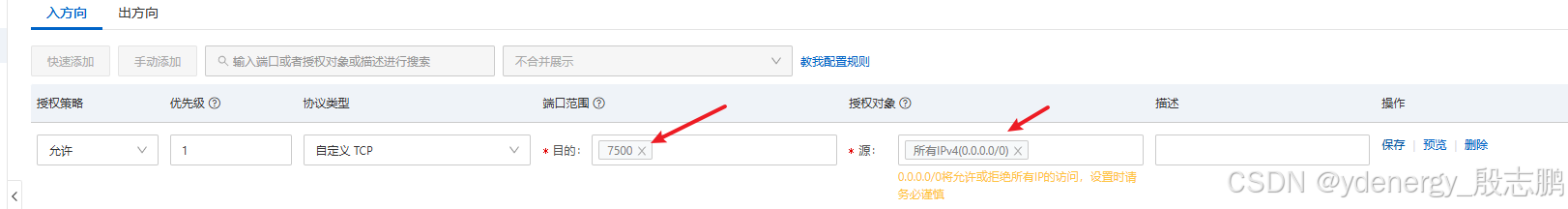

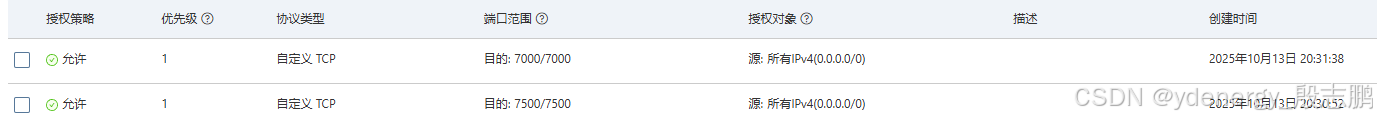

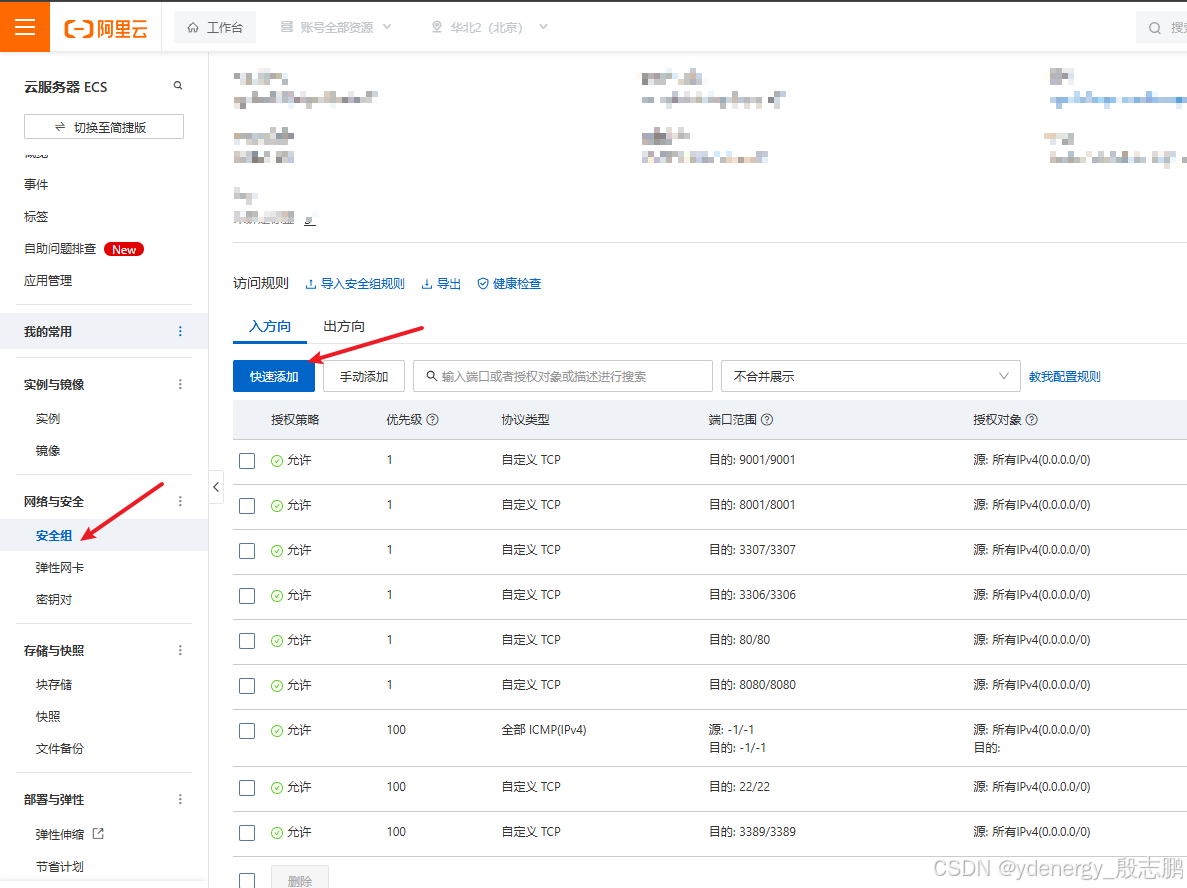

进入安全组，配置规则，快速添加一个规则,或者选择旁边手动添加一个规则，我这里选择手动添加

添加7500后同理添加一个7000

端口开发完成后，使用命令启动服务

shell 复制代码

./frps -c frps.toml

出现如下4行提示表示成功

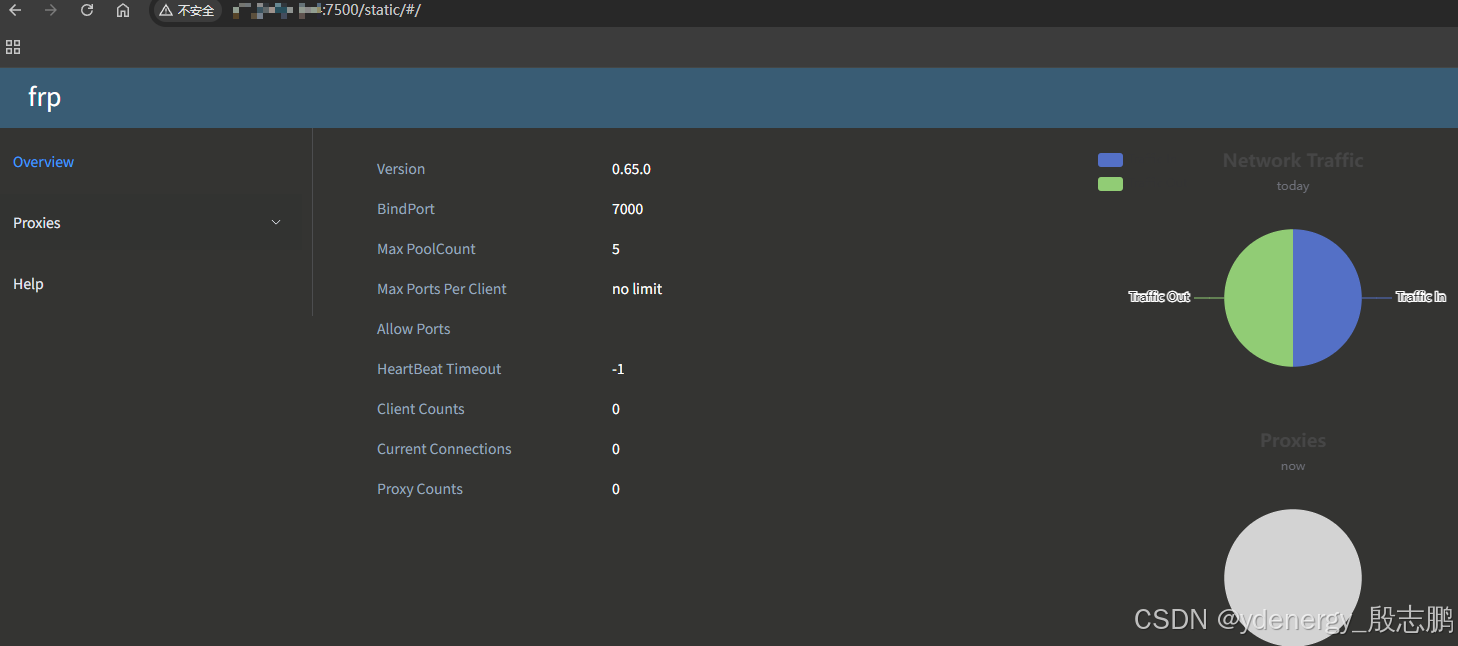

因为我们将管理dashboard面板配置在了7500端口，所以现在访问公网ip:7500端口即可进入管理面板，输入我们刚才配置文件中配置的用户名和密码即可进入如下页面

1.3 systemd配置

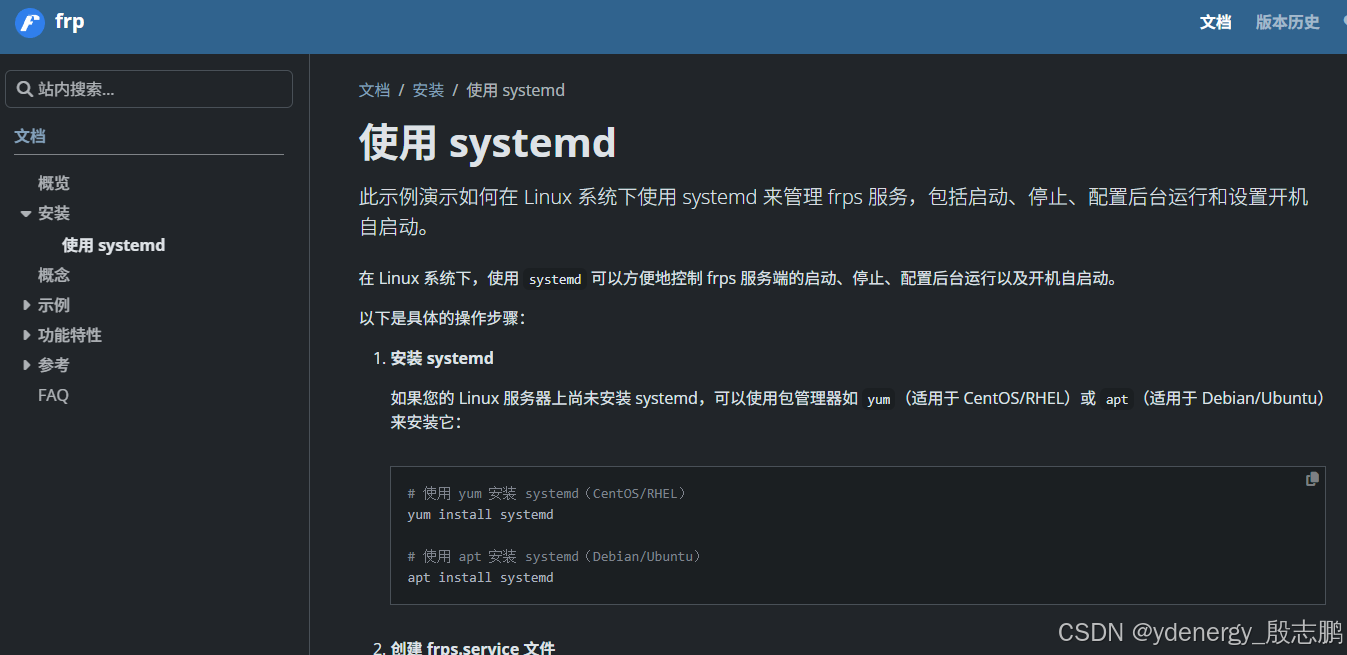

参考官方文档，推荐我们使用systemd进行frp的管理（这里只演示frps服务端的配置，frpc客户端也是同样的步骤）

Ubuntu系统一般会自带systemd，如果没有需要自行安装

shell 复制代码

# 使用 yum 安装 systemd（CentOS/RHEL）
yum install systemd

# 使用 apt 安装 systemd（Debian/Ubuntu）
apt install systemd

systemd启动后台进程挂载服务并设置开机自启

创建service文件

shell 复制代码

# 服务端frps
vim /etc/systemd/system/frps.service
# 客户端frpc
vim /etc/systemd/system/frpc.service

复制如下配置,然后esc到普通模式，:wq保存并退出

shell 复制代码

[Unit]
Description = frp server
After = network.target syslog.target
Wants = network.target

[Service]
Type=simple

#--------------------------#
#这是启动地址，需要根据你的实际地址做修改，如果你是跟着本文一步一步来的，那么直接复制
 # 客户端这里frps改成frpc
ExecStart = /home/frp/frp_0.65.0_linux_amd64/frps -c /home/frp/frp_0.65.0_linux_amd64/frps.toml

#--------------------------#

ExecStop=/bin/kill $MAINPID
Restart=always
RestartSec=5

[Install]
WantedBy = multi-user.target

运行frps

shell 复制代码

#客户端把frps改成frpc
systemctl start frps

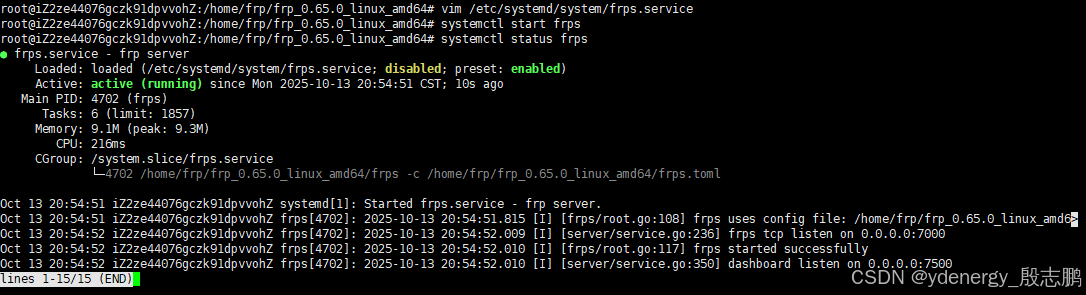

查看运行状态

shell 复制代码

#客户端把frps改成frpc
systemctl status frps

其它相关命令

shell 复制代码

# 重新加载Units，如果上面你的配置文件修改了，需要这个命令
sudo systemctl daemon-reload
# 启动frp
sudo systemctl start frps
# 停止frp
sudo systemctl stop frps
# 重启frp
sudo systemctl restart frps
# 查看frp状态
sudo systemctl status frps

Ctrl+C终止查看后，软件开机自启动

shell 复制代码

sudo systemctl enable frps

查看是否开启成功

shell 复制代码

systemctl is-enabled frps

2、虚拟机配置

步骤和上面服务端配置基本一样

2.1 用xshell和xftp远程连接虚拟机

这一步主要是为了上传frp压缩包到虚拟机里面

进入虚拟机，点击编辑选项卡，选择虚拟网络编辑器

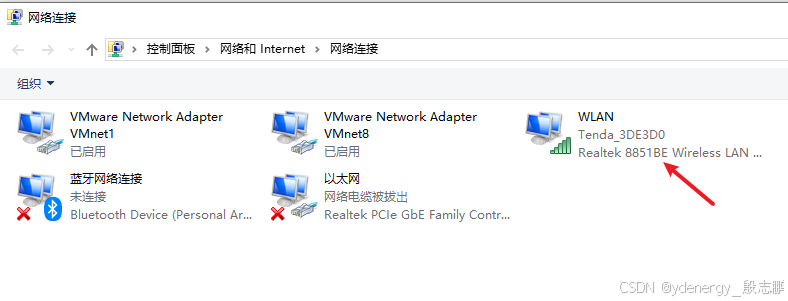

控制面板中，可以查看我们当前上网的网卡

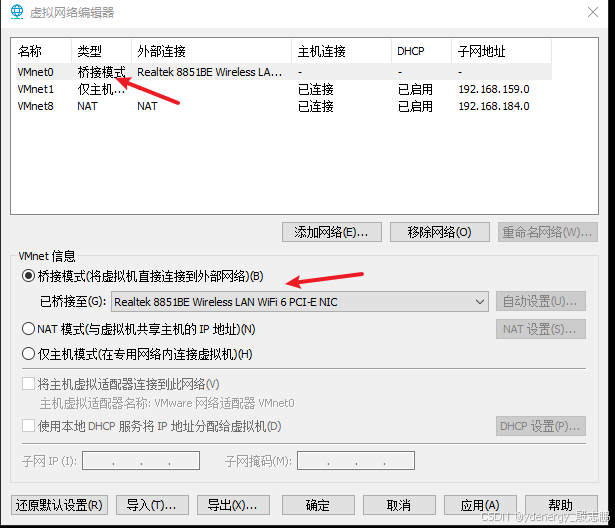

配置虚拟机桥接到我们的网卡

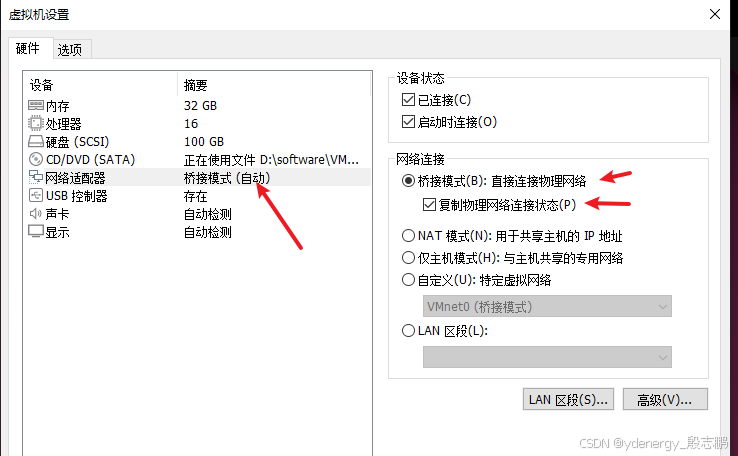

确保我们目标虚拟机网络适配器配置，勾选了桥接模式和复制物理网络连接状态

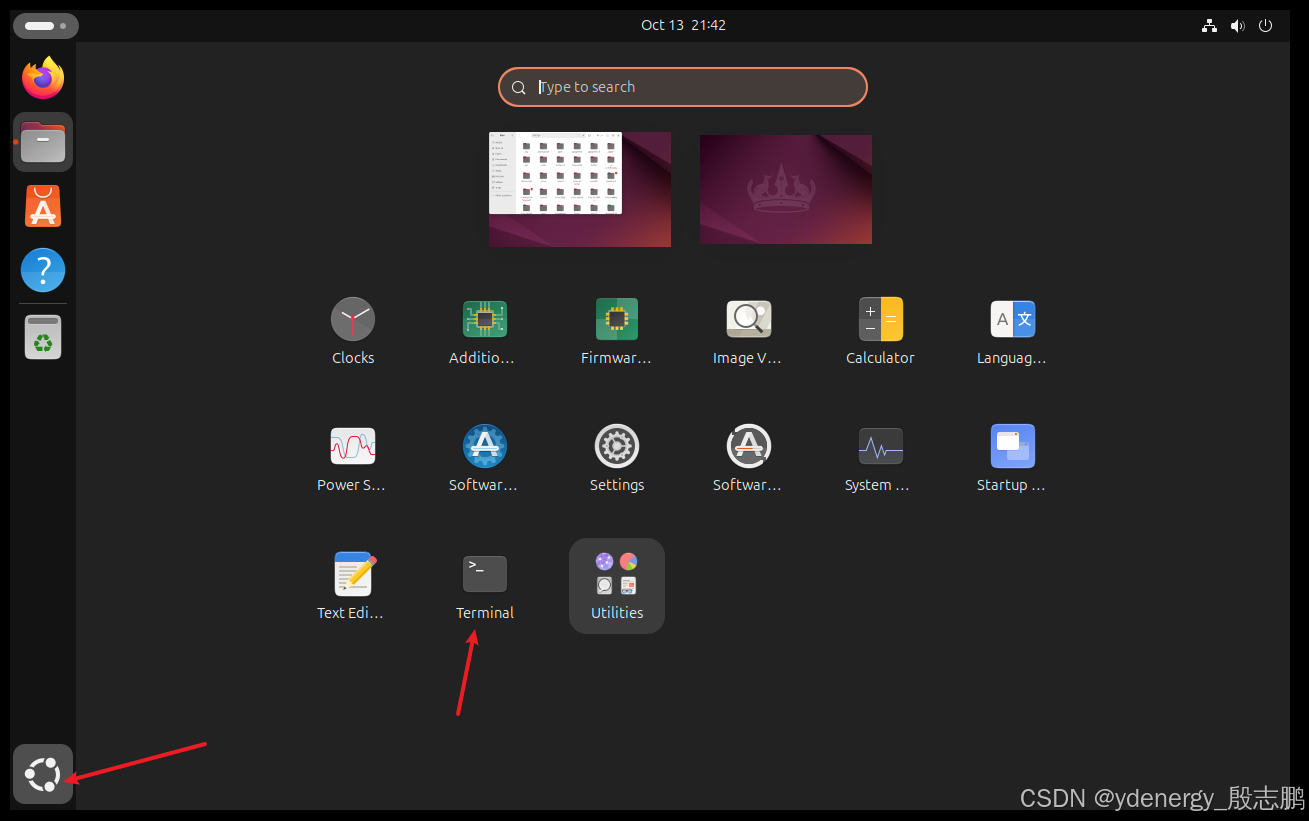

回到虚拟机，进入命令行模式

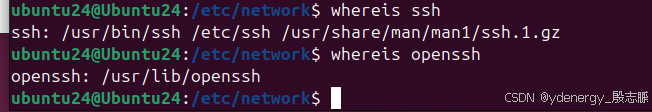

buntu没有默认提供ssh服务，因此首先安装ssh服务。如图，ssh和openssh-server, 二者缺一不可。可以使用sudo apt-get install xxx语句来安装，用whereis进行检查。

shell 复制代码

sudo apt-get install ssh
sudo apt-get install openssh-server

如果安装完后该服务没有自动启动，则考虑手工启动：

shell 复制代码

sudo /etc/init.d/ssh start

关闭防火墙

shell 复制代码

sudo ufw disable：关闭防火墙
sudo ufw default allow: 外来访问默认允许
sudo ufw allow 22：允许访问22端口

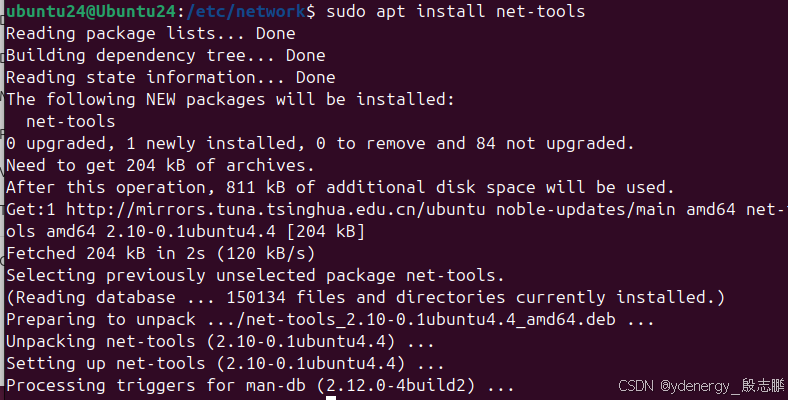

安装net-tools

shell 复制代码

sudo apt install net-tools

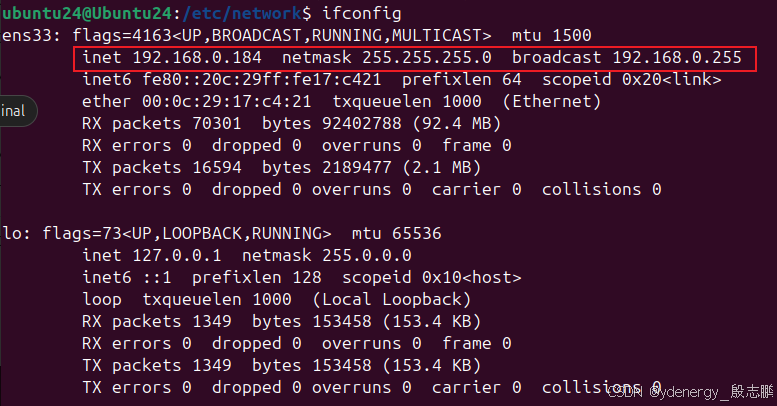

使用命令ifconfig查看ip地址inet，我这里是192.168.0.184

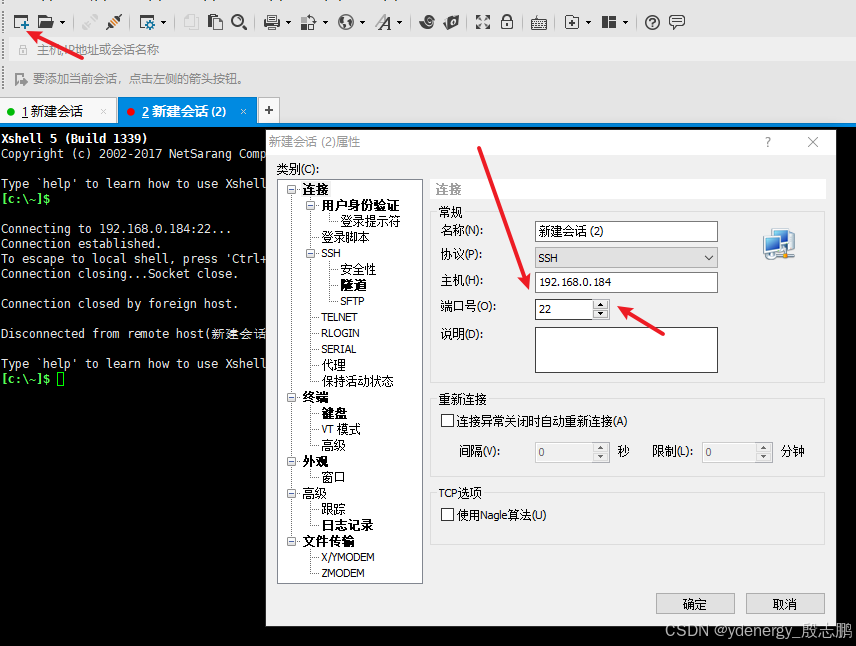

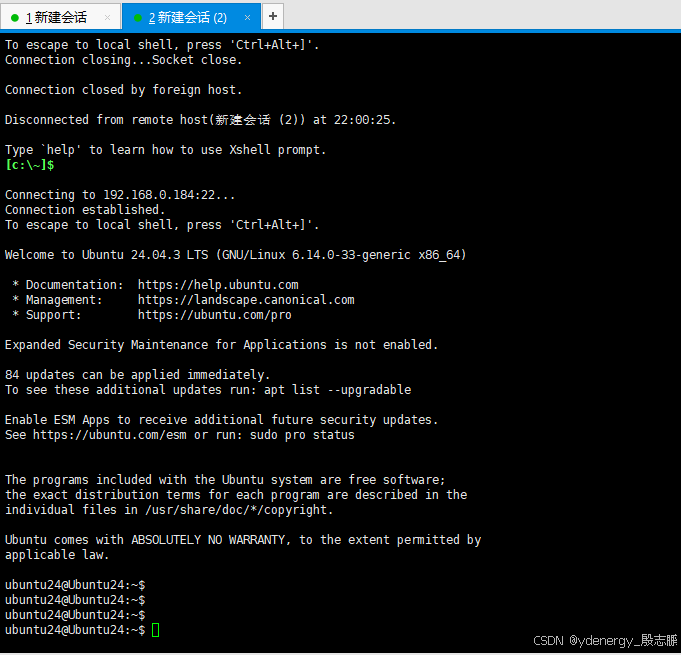

此时进入xshell，新建一个连接，主机输入我们上面的ip地址，端口号22

输入虚拟机的用户名和密码即可连接成功

切换到root用户

忘了密码就用命令sudo passwd root重新设置密码

开启root权限登录

shell 复制代码

cd /etc/ssh
sudo vim sshd_config

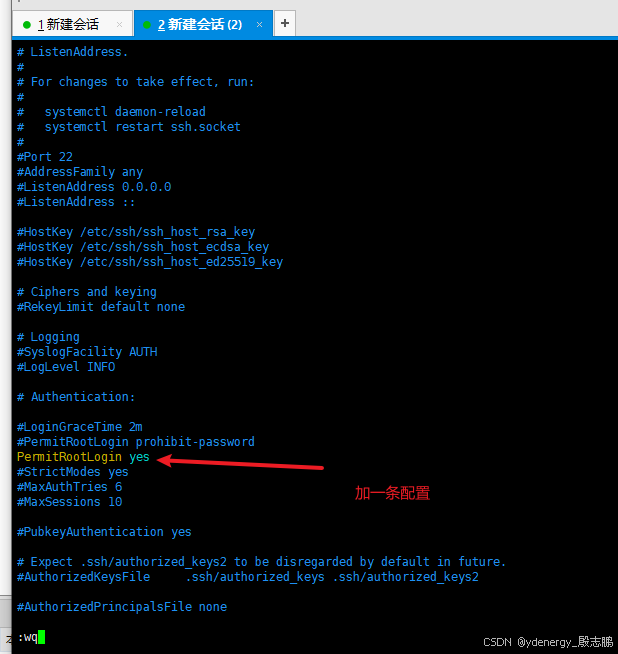

找到PermitRootLogin 解除注释，改为 yes

重启ssh

shell 复制代码

sudo /etc/init.d/ssh start

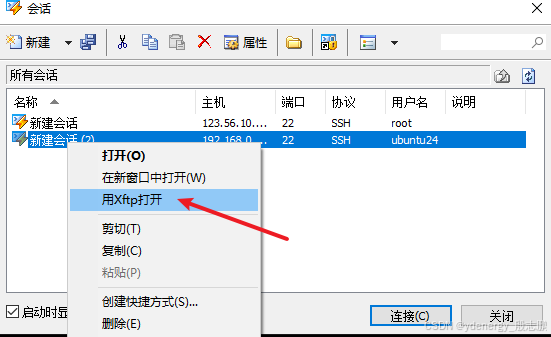

通过xshell可以直接使用xftp进行连接，方便后续传输文件，记住用root用户登录才能上传

2.2 配置并启动

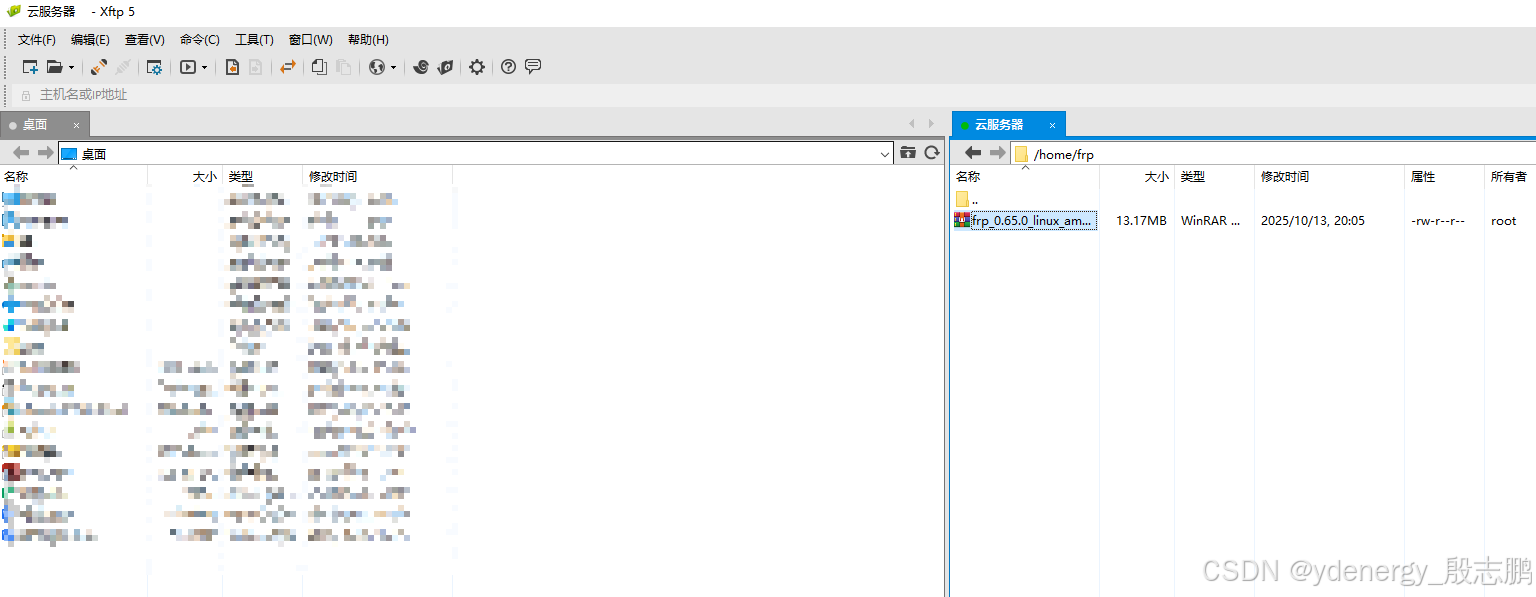

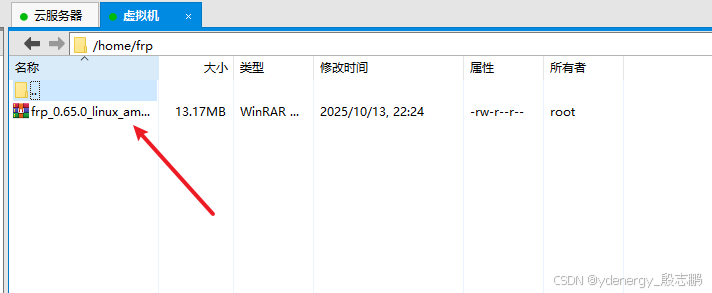

1、先将frp压缩包放到虚拟机上

2、解压

shell 复制代码

sudo tar -xzf frp_0.65.0_linux_amd64.tar.gz

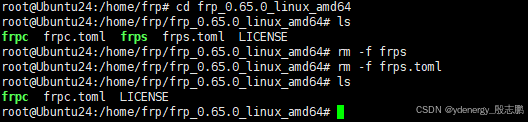

3、进入文件夹，删除frps和frps.toml，因为我们这里是Client客户端

4、编辑frpc.toml文件，大家根据下面的代码片，自行配置即可

shell 复制代码

vim frpc.toml

shell 复制代码

#frpc.toml当中的内容（直接复制此文本）：


#---------------------配置服务器连接服务---------------------#

#你的云服务器公网ip
serverAddr = "8.130.xxx.xxx"

#连接到云服务器端口,需要和frps.toml配置文件中端口一致
serverPort = 7000

#配置连接认证方式，需要和云服务器的frps.toml配置文件中端口一致
auth.method = "token"
#配置连接密钥，需要和云服务器的frps.toml配置文件中端口一致
auth.token = "aB3kQ9xL2mR8nT7w"

#---------------------配置服务器连接服务---------------------#




#---------------------配置穿透连接服务（本机/本地网络穿透）---------------------#

#开放端口连接
[[proxies]]
#设置连接名称（根据自己需求）
name = "test-tcp1"

#设置连接种类（根据自己需求）
type = "tcp"

#配置本机网络穿透
localIP = "127.0.0.1"
#本机被穿透端口（根据自己需求）
localPort = 8080 # 这里改成22，就可以通过公网+6100端口，远程用xshell连接虚拟机了
#访问端口（根据自己需求）
remotePort = 6100

#127.0.0.1地址指代本机/本地网络，例如本机的数据库、ssh、Nginx、Python 服务等等
#意思就是说当你在其他设备访问公网+6100端口时，则会访问到被控机的127.0.0.1+8080端口以完成网络穿透

#---------------------配置穿透连接服务（本机/本地网络穿透）---------------------#




#---------------------配置穿透连接服务（本地局域网穿透）---------------------#

#开放端口连接
[[proxies]]
#设置连接名称（根据自己需求）
name = "test-tcp2"

#设置连接种类（根据自己需求）
type = "tcp"

#配置本机网络穿透（根据自己需求）
localIP = "192.168.1.123"
#本机被穿透端口（根据自己需求）
localPort = 80
#访问端口（根据自己需求）
remotePort = 6200

#192.168.1.123根据自己需求更改为局域网内的网络设备，例如局域网的NAS、摄像头等等局域网当中的设备
#意思就是说当你在其他设备访问公网+6200端口时，则会访问到被控机局域网当中的192.168.1.123+80端口以完成内网局域网的网络穿透

#---------------------配置穿透连接服务（本机网络）---------------------#




#---------------------配置文件穿透服务---------------------#


#共享文件访问
[[proxies]]
#设置连接名称（根据自己需求）
name = "G_drive"
#设置连接种类（根据自己需求）
type = "tcp"

#访问端口（根据自己需求）
remotePort = 6001
[proxies.plugin]
#设置连接类别
type = "static_file"

# 设置要对外穿透暴露的目录（根据自己需求）
localPath = "G:\\"

# 设置访问路径名，当访问http://x.x.x.x:6001/123/的时候则会访问本地的对外穿透暴露的目录（根据自己需求）
stripPrefix = "123"

#设置用户名和密码
httpUser = "1234"  # 用户名
httpPassword = "12341234"  # 密码

#意思就是说当你在其他设备访问公网+6001/123/时（http://x.x.x.x:6001/123/），则会访问到被控机的"G:\\"文件夹下，以完成本地文件夹的对外穿透服务

#---------------------配置文件穿透服务---------------------#



#-------------这里只列举三种常见服务，其余服务请翻阅frp文档进行配置-------------#

注意:上面配置文件中开启的端口，例如6001，需要去云服务器防火墙中开启端口（参考上面云服务器配置中的配置）
最后，启动客户端即可

shell 复制代码

./frpc -c frpc.toml

2.3 通过公网ip使用xshell访问虚拟机

首先我们xshell访问虚拟机需要22端口，所以我们内网穿透需要配置22号端口，这里我将22号端口映射到云服务器的6100端口，此时就可以通过公网ip的6100端口穿透到虚拟机22号端口

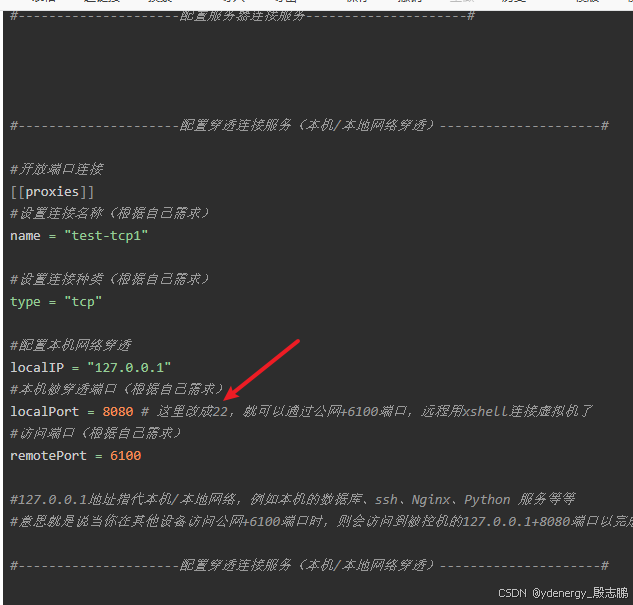

上一小节给出的配置中，将映射从8080改为22号端口

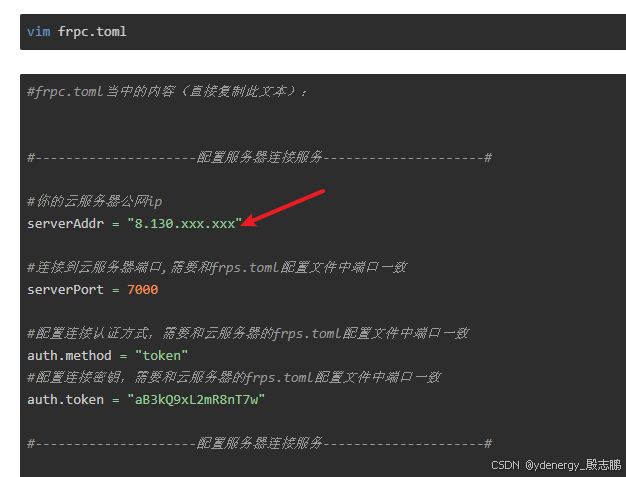

记住一定要把自己的公网ip配置好

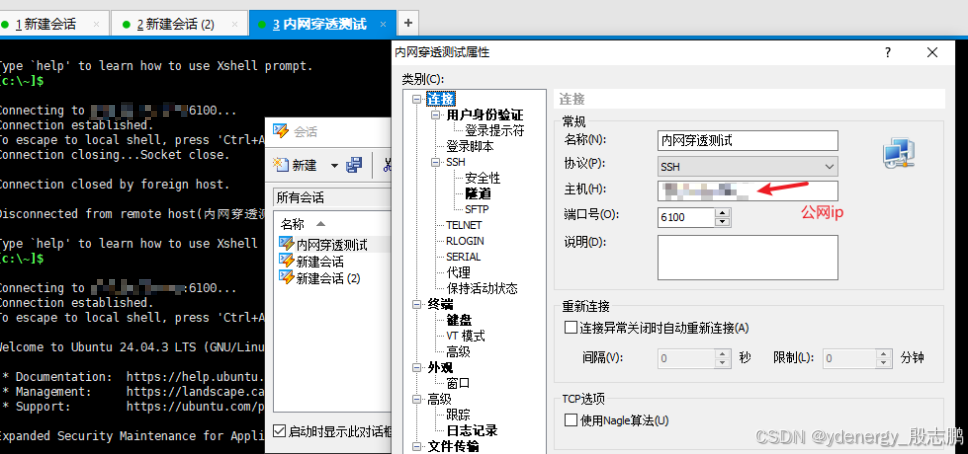

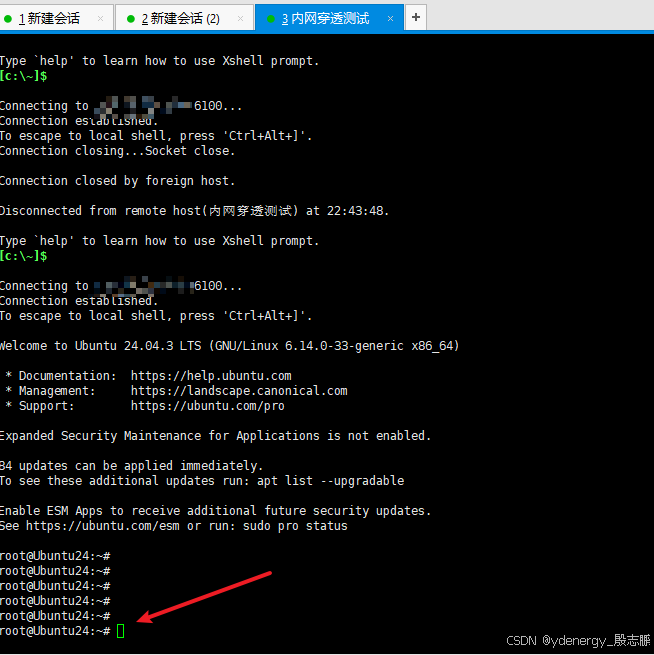

此时通过xshell建立连接即可，记住主机填公网ip，端口号是我们配置文件中配置的6100

此时就会通过公网穿透到虚拟机的22号端口上了
