相机帧与AOS帧的关系

相机帧（Camera Frame）

↓ 星上数据压缩

BPDU（图像数据包）

↓ 封装进虚信道（VCID）

VCDU 数据单元

↓ 再封装

AOS帧（用于传输）

↓ 下行传输至地面

一帧相机输出的数据（相机帧）会被打包成若干个 BPDU（Baseband PDU） ，然后这些 BPDU 会分布在多个 AOS帧 中下传。

换句话说：

一个相机帧通常 对应多个 AOS帧， 一个 AOS帧可能 只携带相机帧的一小部分（比如一条扫描线的一部分像元）。

简单来说：

📦 AOS帧负责"安全地打包传输"；

📷 相机帧才是"真正的图像内容"。

相机帧的基本概念

对于线阵相机（也叫推扫式相机），它的工作方式是：

每一次卫星向前运动，相机只拍摄一行像元；
随着卫星不断前进，逐行扫描，就能拼成一幅完整影像。

因此，卫星每扫描一次，就会生成一条完整的"相机帧（Camera Frame） "，也叫一行数据（Line Data） 。

每一条帧数据中，都包含两部分：

辅助数据区（描述这一行的属性信息）；
图像数据区（记录这一行每个像素的灰度值）。

注意，成像前时段应将前3秒辅助数据及成像后系统延时辅助数据进行缓存输出，以保证实时处理需求。

阶段	时间	原因	目的
成像前积累	~3 秒	建立时钟同步、姿态稳定、CCD预热	保证成像起始精度与信号稳定
成像后延时	若干秒	输出缓存、校验封包、结束同步	确保数据完整与封装正确

相机帧的结构组成

一条相机帧的结构可以写成这样：

┌───────────────────────────────────────────────┐

│ 帧头 │ 相机片号 │ 绝对行计数 │ 成像时间整秒 │ 成像时间微秒 │ 辅助数据 │ 图像数据 │

└───────────────────────────────────────────────┘

我们可以将它划分为两大部分：

（1）辅助数据区（metadata 或 header）

这是在每一行的灰度值前附带的信息。它告诉地面系统------

这行数据是何时、何地、由哪个相机、以什么状态拍摄的。

辅助数据区又包含几类内容：

字段	说明
帧头（Header）	表示一行数据的开始，用于地面解码时的同步与定位。
相机片号	表示是哪个相机模块的数据（比如全色相机、WFV相机、不同视角相机等）。
绝对行计数	记录从相机开机或开始成像后每扫描一行所增加的计数（一般从0开始），保证行的顺序。
成像时间（整秒 + 微秒）	精确标记这行数据的成像时刻，用于确定卫星此时的姿态与轨道位置。
辅助数据（Auxiliary Data）	包含与成像状态相关的参数，比如积分时间、积分级数、相机增益、温度等。

（2）图像数据区（Image Data）

这一部分就是 CCD 探测器真实采集到的像元灰度值。

假设相机宽度是 12000 像元，那么图像数据区就是这 12000 个像元的数字值，表示地面上这条"成像行"的亮度。

通常每个像元用 10、12 或 16 bit 表示（即 0--1023 或 0--65535 的数值）。

如果是多光谱相机（有多个波段），那每一行的数据会包含多个谱段的像元值，可以按波段顺序排列（称为谱段1、谱段2......谱段n）。

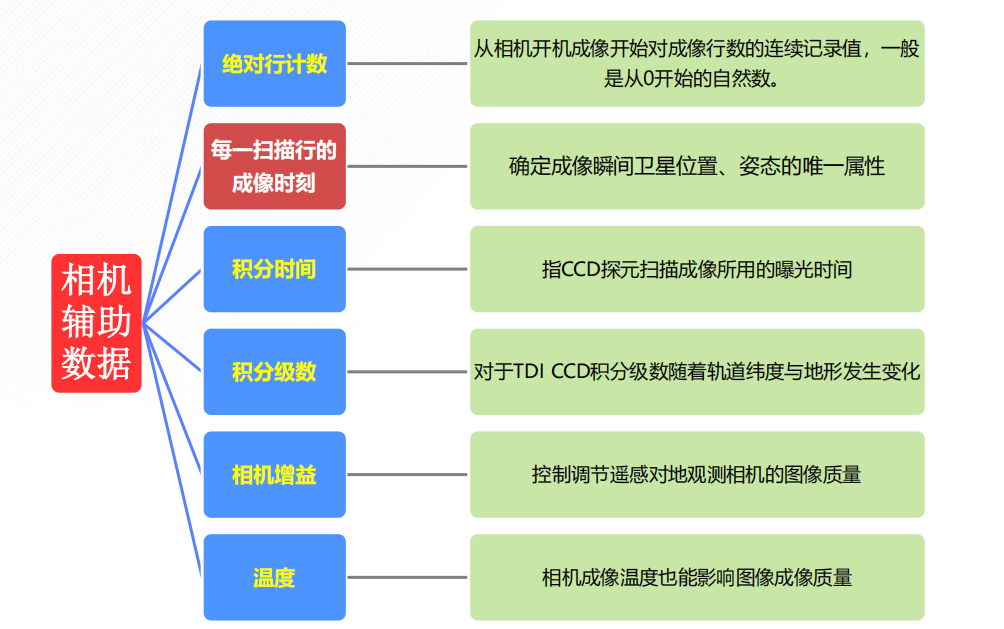

辅助数据的意义

参数	含义	作用
绝对行计数	从相机启动后记录的连续行号（如0, 1, 2...）	用来保证行的顺序和位置，用于影像拼接。
成像时间	每一行曝光的精确时间（整秒+微秒）	用于确定这一行成像时刻的卫星姿态和位置，是几何校正的核心参数。
积分时间（Exposure time）	CCD探元曝光的持续时间	决定亮度与信噪比，曝光越长亮度越高。
积分级数（Integration level）	TDI CCD中叠加的级数	TDI是"时间延迟积分"，积分级数越高，信噪比越强。
相机增益（Gain）	调节图像亮度的电子放大倍数	用于匹配地面反射强度差异，避免过曝或欠曝。
温度（Temperature）	相机探测器温度	用于温度补偿，因为温度会影响 CCD 的噪声与灵敏度。

可以简单理解：

"绝对行计数 + 成像时间"确定"这一行"在空间和时间上的位置；
"积分时间、积分级数、增益、温度"保证"这一行"的成像质量。

地面接收站收到后，会根据：

绝对行计数 → 确定行顺序；
成像时间 → 确定地理位置；
相机参数（积分时间、温度等）→ 用于辐射校正；
图像数据 → 拼接为完整影像。
