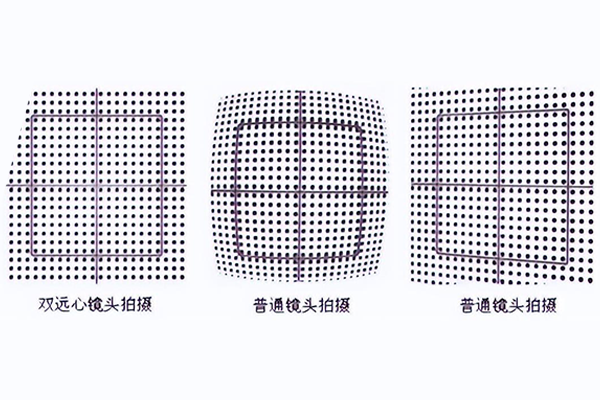

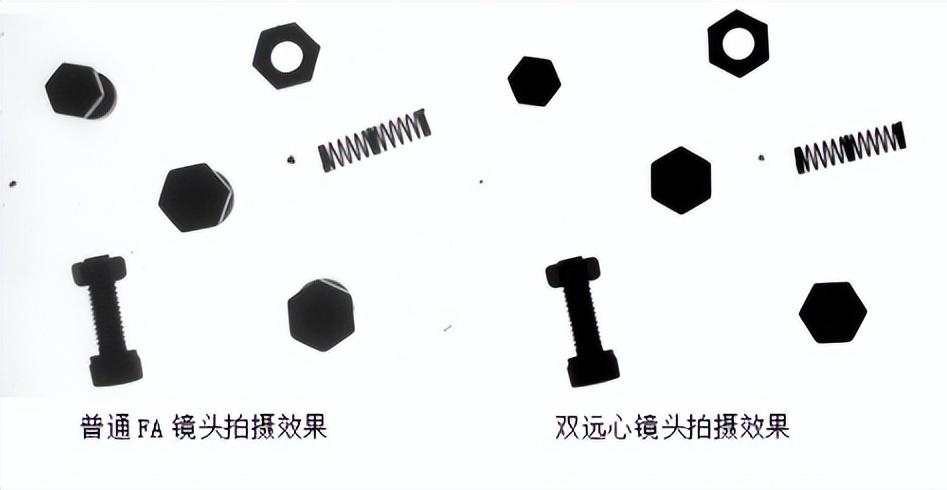

要理解远心镜头的价值，首先要审视普通镜头的局限。当测量精度要求进入微米级，普通镜头因固有光学缺陷导致的"近大远小"的透视误差和图像畸变。这种透视效应，在光学上源于镜头孔径对物体不同位置发出的光线的接收角度不同。在工业测量中，这意味着如果被测物体表面有高度起伏，或者被放置在略有偏差的位置上，相机捕捉到的图像尺寸就会发生变化，从而导致严重的测量误差。
远心镜头的设计，正是为了消除这种由物距变化带来的放大倍率波动。其核心秘密在于光阑的特殊位置。根据光阑放置和光路设计的不同，远心镜头主要分为三种类型，它们以不同的方式解决了测量的确定性问题。

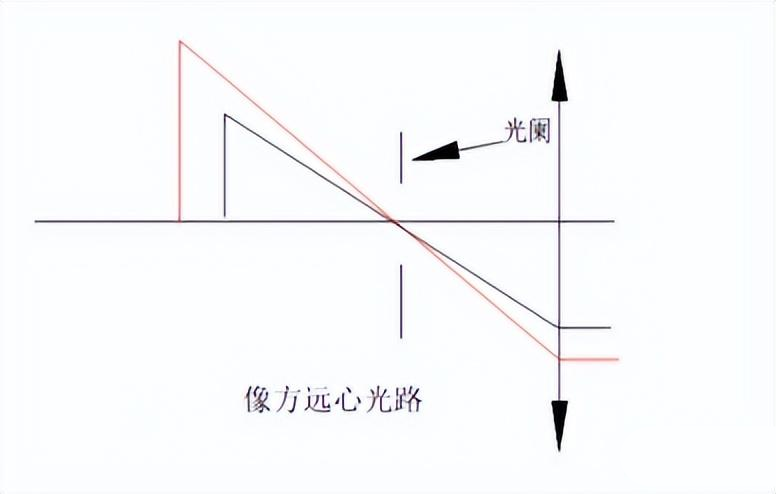

一、像方远心光路
像方远心光路，其设计关键在于将孔径光阑设置在镜头成像方焦点的位置。这样做的光学效果是，从物体发出的主光线，在通过光阑后，会以平行于光轴的方向抵达像平面上的感光芯片。这种设计的首要优势在于，它能极大地减轻因相机传感器安装不精准，或芯片表面不平整而导致的成像误差。因为抵达每个像素的光线都是近乎垂直入射的，所以像点的位置对传感器的微小轴向偏移变得不敏感。
然而，像方远心镜头在物体一侧并未做特殊约束，因此它自身并不能完全消除因物体前后移动而产生的倍率变化。它更像是一个为相机量身定做的适配器，确保成像端的稳定性，但对物体位置的变化容忍度有限，通常更适用于对接收端一致性要求极高的扫描或复制场景。

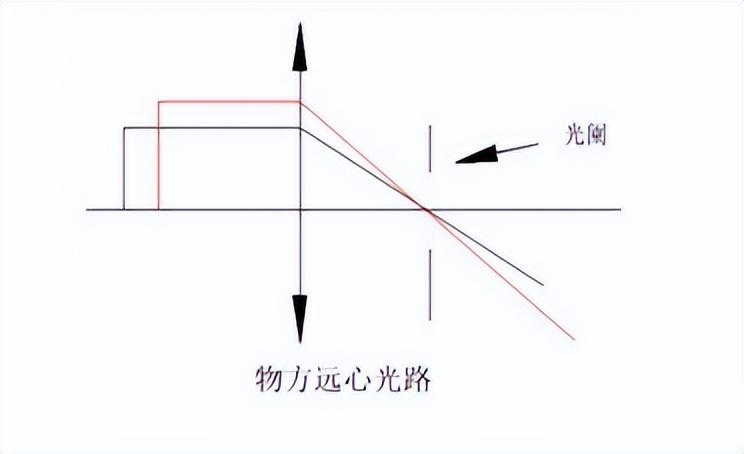

二、物方远心光路
物方远心光路，则采用了相反的设计思路。它将孔径光阑精确地设置在镜头物方焦点的位置。在此设计下，只有那些与光轴平行的主光线才能通过光阑的中心，并在像方清晰成像。这意味着，从镜头看向物体时，其视线是平行的。这一特性的革命性意义在于，只要物体位于景深范围之内，其沿光轴方向的微小移动，将几乎不会引起图像放大倍率的改变。
这对于工业测量是至关重要的，因为它确保了即使工件在流水线上的位置有细微的上下浮动，或者工件本身具有三维起伏，测量系统看到的尺寸始终是恒定且真实的。因此，物方远心镜头是解决近大远小问题，实现一维或二维高精度尺寸测量的最常用选择。

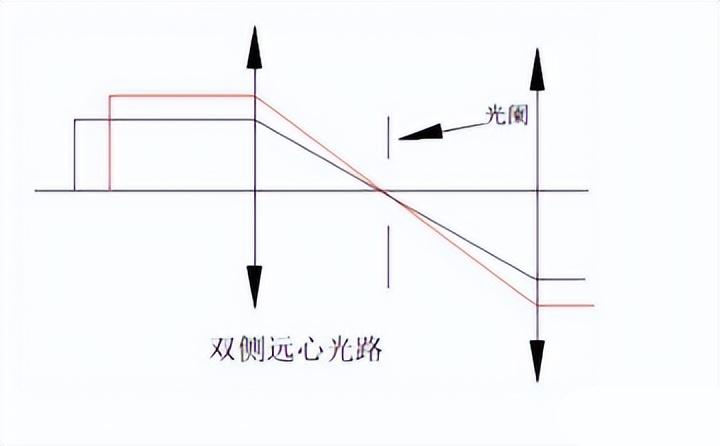

三、双侧远心光路
双侧远心光路，顾名思义，是上述两种设计的集大成者。它在物方和像方两侧都设置了焦点光阑，从而同时具备了物方远心和像方远心的双重优良特性。一方面，它拥有物方远心光路的优势，对物距变化不敏感，确保测量倍率恒定。另一方面，它也继承了像方远心光路的优点，使成像光线垂直入射传感器，降低了系统对准和传感器缺陷的敏感性。这种双向约束带来了更为卓越的综合性能，特别是在对测量绝对精度、重复性以及环境鲁棒性要求达到极致的场合。
四、选型策略，在需求与性能之间寻找平衡
理解了三种光路的基本原理，在实际的机器视觉系统集成中，工程师们面临的现实问题是如何做出正确的选型。这并非一个简单的越贵越好或性能越强越好的决策，而是一个在具体应用需求、技术指标和项目成本之间寻求最优解的权衡过程。
物方远心镜头：
物方远心镜头无疑是当前应用最为广泛的一类。对于绝大多数涉及平面尺寸测量的场景，例如检测手机玻璃盖板的长度、宽度，测量精密齿轮的齿距，或者判断电子元件的引脚间距，物方远心镜头已经能够提供卓越且经济的解决方案。
它的核心价值在于，以相对合理的成本，有效消除了物体位置波动带来的测量不确定性，将测量系统的稳定性提升到一个新的高度。当您的被测物体基本上是二维特征，主要挑战来自于产线上不可避免的、毫米或微米级的定位重复性误差时，物方远心镜头通常是性价比最高的选择。
双侧远心镜头：
双侧远心镜头则代表了精密测量的顶级性能。它在两个关键参数上通常优于单侧远心镜头。首先是景深，在相同的光学参数下，双远心镜头能提供更大的清晰成像范围。其次是远心度，双远心镜头凭借其对称且严格的双侧光路约束，通常能实现比物方远心镜头更低的远心度。
在对绝对精度要求达到微米级别的计量级应用中，例如半导体封装检测、高端医疗器械部件测量，任何微小的角度偏差都可能被放大为不可接受的误差，此时双远心镜头的高远心度特性就成为必须的保障。此外，在需要搭配大靶面传感器，或者对图像边缘畸变控制有极端要求的场合，双远心镜头也能提供更均匀的视场表现。
因此，选型的决策路径可以归结为几个关键问题。
-
被测物体的主要特征是否是二维的，其高度差是否在普通物方远心镜头的景深容纳范围内？
-
项目对测量绝对精度的要求，是否已经苛刻到必须不计成本地追求最优光学性能？
-
系统的安装和使用环境是否理想，能否确保相机与镜头的完美对中，从而可以适当放宽对像方特性的要求？
回答这些问题，便能勾勒出清晰的选择方向。
五、应用场景，见证理论到实践的跨越
远心镜头的价值，最终在纷繁复杂的工业现场得以验证。在消费电子行业，物方远心镜头被广泛应用于屏幕模组、金属中框、微型连接器等零部件的尺寸全检。生产线高速运转，零件通过振动盘或传送带送达摄像位，位置每次都有细微不同。远心镜头确保了无论零件停在何处，其测量的宽度、孔径、间距都是真实可信的，从而将生产良率稳定在99.5%以上。
在精密制造与装配领域，双侧远心镜头的作用无可替代。例如，在汽车发动机喷油嘴的检测中，需要同时测量其顶端法兰的直径、内部精密喷孔的孔径以及两者之间的同轴度。这些特征分布于不同的高度平面，且公差要求均在微米级。双远心镜头的大景深和高精度，使得一次拍照即可完成所有特征的稳定提取与关联测量，这是普通镜头或单侧远心镜头难以实现的。
在半导体和微电子行业，芯片的引脚共面性检测、焊球尺寸与间距测量是确保封装质量的关键。这些目标极小，且对光学畸变极为敏感。双远心镜头凭借其近乎为零的畸变和极高的远心度，能够提供真实无扭曲的图像，为后续的像素级分析算法提供可靠的数据基础，从而在微观世界里执行苛刻的质量把关。
