江协科技STM32课程笔记（四）—定时器TIM(输入捕获)

一、定时器输入捕获

左半边CH引脚输入到捕获比较寄存器部分就是输入捕获，捕获比较寄存器右边为输出比较部分。4个输入捕获和输出比较通道，共用4个CCR寄存器，CH1到CH4，4个通道的引脚也是共用的。 所以对于同一个定时器，输入捕获和输出比较，只能使用其中一个，不能同时使用。

输入捕获模式下，当CH通道输入引脚出现指定电平跳变（上下沿）时，那输入滤波和边沿检测电路就会检测到这个上升沿，让输入捕获电路产生动作将当前CNT的值将被锁存到CCR中，可用于测量PWM波形的频率、占空比、脉冲间隔、电平持续时间等参数。

针对上图解析：

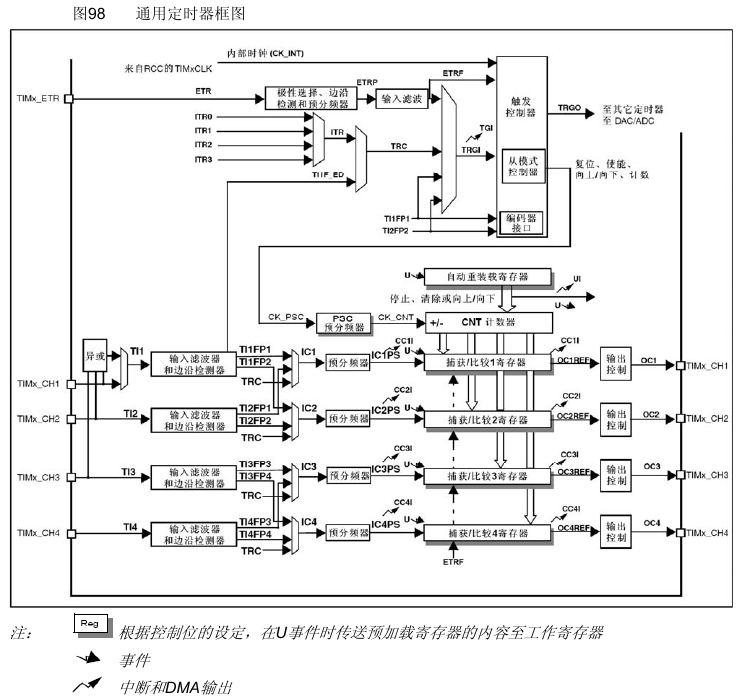

1、图98中输入捕获部分左上角的异或门是为了三相无刷电机设计的，当三个输入引脚的任何一个有电平翻转时，输出引脚就产生一次电平翻转，之后输出通道数据选择器，到达输入捕获通道1。

2、输入信号过来后经过输入滤波器和边沿检测器，输入滤波器可以对信号进行滤波，避免一些高频的毛刺信号误触发；然后边沿检测器，和外部中断一样，可以选择高电平触发或者低电平触发。滤波器由CCM1寄存器的ICF位控制，以采样频率对输入信号进行采样，当连续N个值都为高电平，输出才为高电平；连续N个值都为低电平，输出才为低电平。

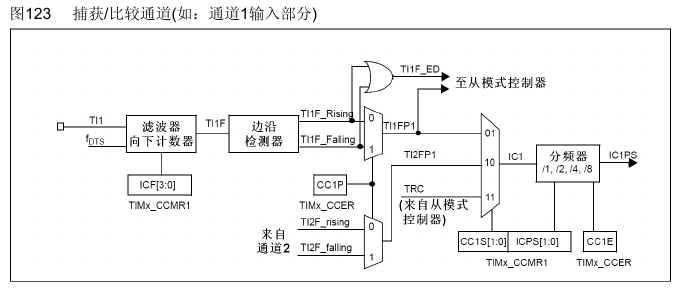

3、其实是设计了两套滤波和边沿检测电路，第一套电路经过滤波和极性选择得到TI1FP1（TI1 Filter Polarity 1），输入给通道1的后续电路；第二套电路，经过另一个滤波和极性选择得到TI1FP2（TI1 Filter Polarity 2），输入给通道2的后续电路。同理，下面TI2信也会得到TI2FP1和TI2FP2，TI2FP1输入给上面，TI2FP2输入给下面。在这里两个信号进来，可以选择各走各的，也可以选择进行一个交叉，让CH2引脚输入给通道1，或者CH1引脚输入给通道2。一是用于灵活切换后续捕获电路的输入；二是可以把一个引脚的输入，同时映射到两个捕获单元，这也是PWMI模式的经典结构。第一个捕获通道使用上升沿触发，用来捕获周期，第二个通道使用下降沿触发，用来捕获占空比。CC1S位控制数据选择器。

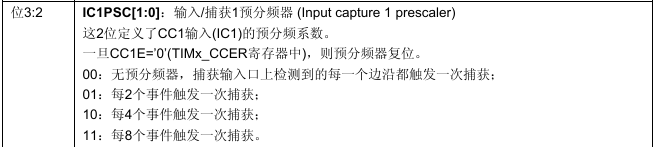

4、预分频器，每个通道各有一个，可以选择对前面的信号进行分频，分频之后的触发信号，就可以触发捕获电路进行工作了，每来一个触发信号，CNT的值，就会向CCR转运一次，转运的同时，会发生一个捕获事件，这个事件会在状态寄存器置标志位，同时也可以产生中断。

二、主从模式

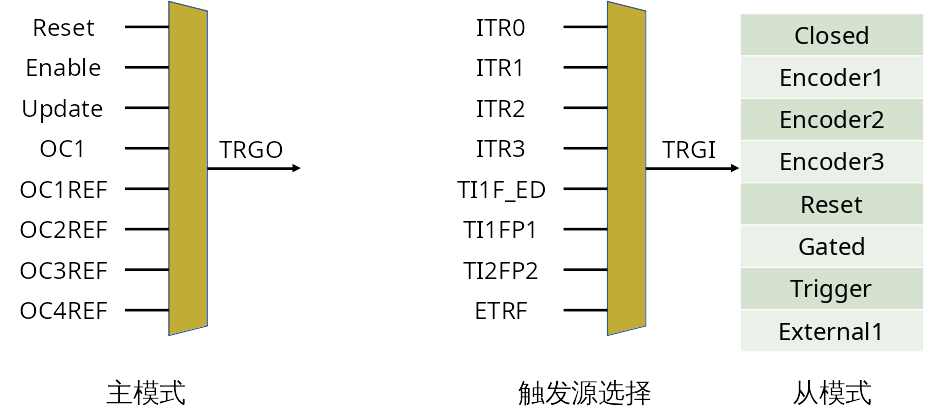

其中主模式可以将定时器内部的信号，映射到TRGO引脚，用于触发别的外设，所以这部分叫做主模式。从模式就是接收其它外设或者自身外设的一些信号。用于控制自身定时器的运行，也就是被别的信号控制，所以这部分叫从模式。触发源选择就是选择从模式的触发信号源的，可以认为它是从模式的一部分，触发源选择，选择指定的一个信号，得到TRGI，TRGI去触发从模式，从模式可以在这个列表里，选择一项操作来自动执行，若果想要完成TI1FP1信号自动触发CNT清零，那触发源选择，就可以选中这里的TI1FP1，从模式执行的操作，就可以选择执行Reset的操作。这样TI1FP1的信号就可以自动触发从模式，从模式清零CNT,实现硬件全自动测量。

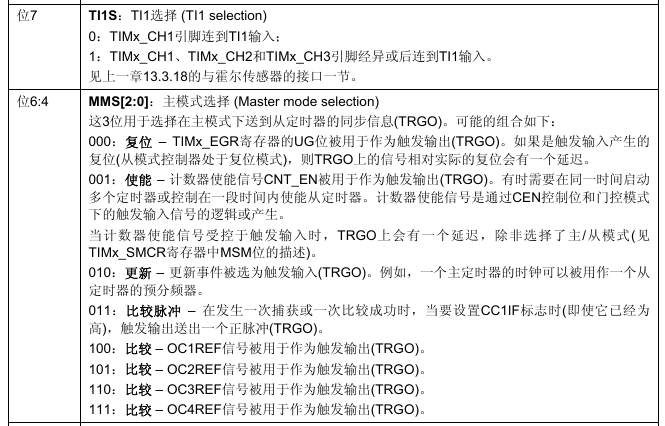

CR2寄存器控制

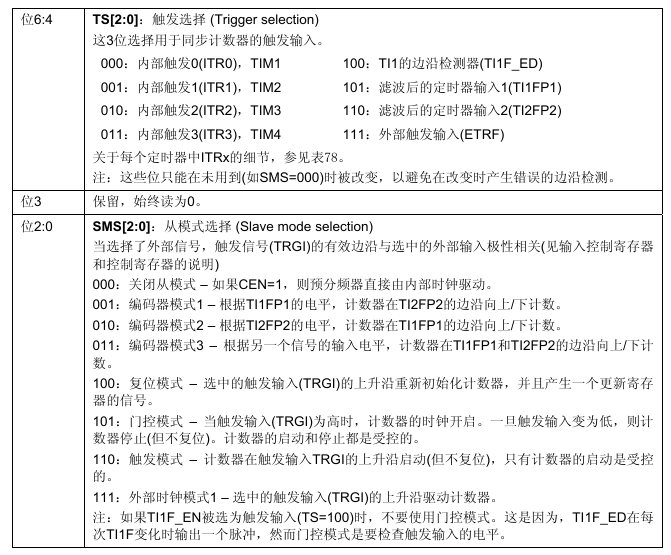

SMCR寄存器控制

三、捕获结构

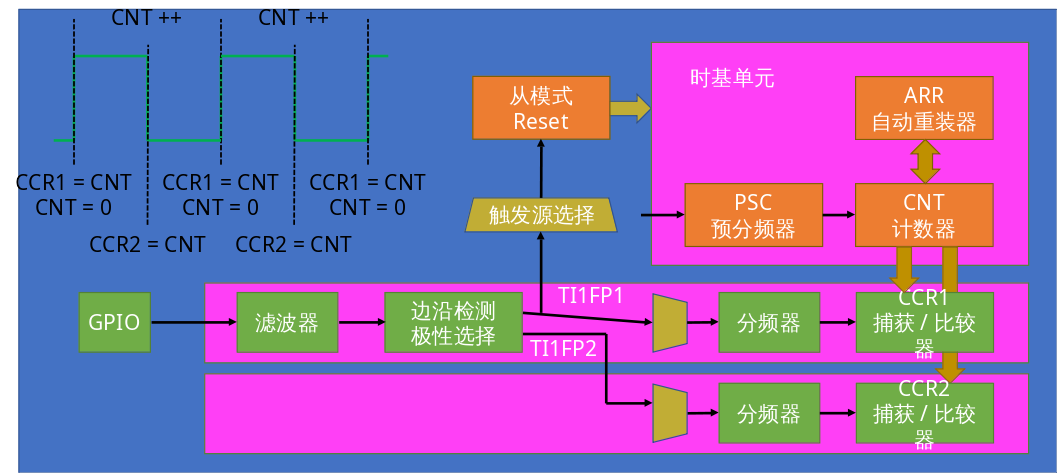

这边直接介绍PWMI结构，测频就是去掉下半部分

PWMI模式使用了两个通道同时捕获一个引脚，可以同时测量周期和占空比，上首先TI1FP1配置上升沿触发，触发捕获和清零CNT，正常地捕获周期，TI1FP2配置为下降沿触发，通过交叉通道去触发通道2的捕获单元。最开始上升沿，CCR1捕获，同时清零CNT，之后CNT一直++，然后在下降沿这个时刻，触发CCR2捕获，所以这是CCR2的值，就是CNT从上升沿到下降沿的计数值，就是高电平期间的计数值；CCR2捕获，并不触发CNT清零，所以CNT继续++，直到下一次上升沿，CCR1捕获周期，CNT清零，CCR1就是一整个周期的计数值，CCR2就是高电平期间的计数值，用CCR2/CCR1就是占空比了。另外这里，可以用两个通道同时捕获第一个引脚的输入，这样通道2的前面部分就没有用到了。

四、使用

测频法：一定时间内多少个上升沿，适合高频。fx=N/T

测周法：一个周期用标准频率下计数多少个，适合低频fx=fc/N

中界频率：测频法和测周法误差相等的频率点。fm = 根号下(fc/T)。利用上面两个等式的N相等获得。

void TIM_DeInit(TIM_TypeDef* TIMx);
void TIM_TimeBaseInit(TIM_TypeDef* TIMx, TIM_TimeBaseInitTypeDef* TIM_TimeBaseInitStruct);
void TIM_OC1Init(TIM_TypeDef* TIMx, TIM_OCInitTypeDef* TIM_OCInitStruct);
void TIM_OC2Init(TIM_TypeDef* TIMx, TIM_OCInitTypeDef* TIM_OCInitStruct);
void TIM_OC3Init(TIM_TypeDef* TIMx, TIM_OCInitTypeDef* TIM_OCInitStruct);
void TIM_OC4Init(TIM_TypeDef* TIMx, TIM_OCInitTypeDef* TIM_OCInitStruct);
void TIM_ICInit(TIM_TypeDef* TIMx, TIM_ICInitTypeDef* TIM_ICInitStruct);
/*通过结构体配置输入捕获单元的函数，第一个参数选择定时器，第二个参数是包含各个配置的结构体
输入捕获和输出比较都有4个通道，ICInit4个通道共用一个函数，在结构体里会额外有一个参数，选择
具体配置哪个通道，因为可能有交叉通道的配置，所以函数合在一起比较方便*/
void TIM_PWMIConfig(TIM_TypeDef* TIMx, TIM_ICInitTypeDef* TIM_ICInitStruct);
/*输入捕获的初始化函数，和上一个函数类似，都是用于初始化输入捕获单元的，但是上一个函数只是单一的配置
一个通道，这个函数可以快速配置两个通道，把外设电路配置成PPT里展示的PWMI模式*/
void TIM_BDTRConfig(TIM_TypeDef* TIMx, TIM_BDTRInitTypeDef *TIM_BDTRInitStruct);
void TIM_TimeBaseStructInit(TIM_TimeBaseInitTypeDef* TIM_TimeBaseInitStruct);
void TIM_OCStructInit(TIM_OCInitTypeDef* TIM_OCInitStruct);
void TIM_ICStructInit(TIM_ICInitTypeDef* TIM_ICInitStruct);
/*给输入捕获结构体赋一个初始值*/
void TIM_BDTRStructInit(TIM_BDTRInitTypeDef* TIM_BDTRInitStruct);
void TIM_Cmd(TIM_TypeDef* TIMx, FunctionalState NewState);
void TIM_CtrlPWMOutputs(TIM_TypeDef* TIMx, FunctionalState NewState);
void TIM_ITConfig(TIM_TypeDef* TIMx, uint16_t TIM_IT, FunctionalState NewState);
void TIM_GenerateEvent(TIM_TypeDef* TIMx, uint16_t TIM_EventSource);
void TIM_DMAConfig(TIM_TypeDef* TIMx, uint16_t TIM_DMABase, uint16_t TIM_DMABurstLength);
void TIM_DMACmd(TIM_TypeDef* TIMx, uint16_t TIM_DMASource, FunctionalState NewState);
void TIM_InternalClockConfig(TIM_TypeDef* TIMx);
void TIM_ITRxExternalClockConfig(TIM_TypeDef* TIMx, uint16_t TIM_InputTriggerSource);
void TIM_TIxExternalClockConfig(TIM_TypeDef* TIMx, uint16_t TIM_TIxExternalCLKSource,
                                uint16_t TIM_ICPolarity, uint16_t ICFilter);
void TIM_ETRClockMode1Config(TIM_TypeDef* TIMx, uint16_t TIM_ExtTRGPrescaler, uint16_t TIM_ExtTRGPolarity,
                             uint16_t ExtTRGFilter);
void TIM_ETRClockMode2Config(TIM_TypeDef* TIMx, uint16_t TIM_ExtTRGPrescaler,
                             uint16_t TIM_ExtTRGPolarity, uint16_t ExtTRGFilter);
void TIM_ETRConfig(TIM_TypeDef* TIMx, uint16_t TIM_ExtTRGPrescaler, uint16_t TIM_ExtTRGPolarity,
                   uint16_t ExtTRGFilter);
void TIM_PrescalerConfig(TIM_TypeDef* TIMx, uint16_t Prescaler, uint16_t TIM_PSCReloadMode);
void TIM_CounterModeConfig(TIM_TypeDef* TIMx, uint16_t TIM_CounterMode);
void TIM_SelectInputTrigger(TIM_TypeDef* TIMx, uint16_t TIM_InputTriggerSource);
/*选择输入触发源TRGI，从模式的触发源选择，调用函数选择从模式的触发源*/
void TIM_EncoderInterfaceConfig(TIM_TypeDef* TIMx, uint16_t TIM_EncoderMode,
                                uint16_t TIM_IC1Polarity, uint16_t TIM_IC2Polarity);
void TIM_ForcedOC1Config(TIM_TypeDef* TIMx, uint16_t TIM_ForcedAction);
void TIM_ForcedOC2Config(TIM_TypeDef* TIMx, uint16_t TIM_ForcedAction);
void TIM_ForcedOC3Config(TIM_TypeDef* TIMx, uint16_t TIM_ForcedAction);
void TIM_ForcedOC4Config(TIM_TypeDef* TIMx, uint16_t TIM_ForcedAction);
void TIM_ARRPreloadConfig(TIM_TypeDef* TIMx, FunctionalState NewState);
void TIM_SelectCOM(TIM_TypeDef* TIMx, FunctionalState NewState);
void TIM_SelectCCDMA(TIM_TypeDef* TIMx, FunctionalState NewState);
void TIM_CCPreloadControl(TIM_TypeDef* TIMx, FunctionalState NewState);
void TIM_OC1PreloadConfig(TIM_TypeDef* TIMx, uint16_t TIM_OCPreload);
void TIM_OC2PreloadConfig(TIM_TypeDef* TIMx, uint16_t TIM_OCPreload);
void TIM_OC3PreloadConfig(TIM_TypeDef* TIMx, uint16_t TIM_OCPreload);
void TIM_OC4PreloadConfig(TIM_TypeDef* TIMx, uint16_t TIM_OCPreload);
void TIM_OC1FastConfig(TIM_TypeDef* TIMx, uint16_t TIM_OCFast);
void TIM_OC2FastConfig(TIM_TypeDef* TIMx, uint16_t TIM_OCFast);
void TIM_OC3FastConfig(TIM_TypeDef* TIMx, uint16_t TIM_OCFast);
void TIM_OC4FastConfig(TIM_TypeDef* TIMx, uint16_t TIM_OCFast);
void TIM_ClearOC1Ref(TIM_TypeDef* TIMx, uint16_t TIM_OCClear);
void TIM_ClearOC2Ref(TIM_TypeDef* TIMx, uint16_t TIM_OCClear);
void TIM_ClearOC3Ref(TIM_TypeDef* TIMx, uint16_t TIM_OCClear);
void TIM_ClearOC4Ref(TIM_TypeDef* TIMx, uint16_t TIM_OCClear);
void TIM_OC1PolarityConfig(TIM_TypeDef* TIMx, uint16_t TIM_OCPolarity);
void TIM_OC1NPolarityConfig(TIM_TypeDef* TIMx, uint16_t TIM_OCNPolarity);
void TIM_OC2PolarityConfig(TIM_TypeDef* TIMx, uint16_t TIM_OCPolarity);
void TIM_OC2NPolarityConfig(TIM_TypeDef* TIMx, uint16_t TIM_OCNPolarity);
void TIM_OC3PolarityConfig(TIM_TypeDef* TIMx, uint16_t TIM_OCPolarity);
void TIM_OC3NPolarityConfig(TIM_TypeDef* TIMx, uint16_t TIM_OCNPolarity);
void TIM_OC4PolarityConfig(TIM_TypeDef* TIMx, uint16_t TIM_OCPolarity);
void TIM_CCxCmd(TIM_TypeDef* TIMx, uint16_t TIM_Channel, uint16_t TIM_CCx);
void TIM_CCxNCmd(TIM_TypeDef* TIMx, uint16_t TIM_Channel, uint16_t TIM_CCxN);
void TIM_SelectOCxM(TIM_TypeDef* TIMx, uint16_t TIM_Channel, uint16_t TIM_OCMode);
void TIM_UpdateDisableConfig(TIM_TypeDef* TIMx, FunctionalState NewState);
void TIM_UpdateRequestConfig(TIM_TypeDef* TIMx, uint16_t TIM_UpdateSource);
void TIM_SelectHallSensor(TIM_TypeDef* TIMx, FunctionalState NewState);
void TIM_SelectOnePulseMode(TIM_TypeDef* TIMx, uint16_t TIM_OPMode);
void TIM_SelectOutputTrigger(TIM_TypeDef* TIMx, uint16_t TIM_TRGOSource);
/*选择输出触发源TRGO，选择主模式输出的触发源*/
void TIM_SelectSlaveMode(TIM_TypeDef* TIMx, uint16_t TIM_SlaveMode);
/*选择从模式*/
void TIM_SelectMasterSlaveMode(TIM_TypeDef* TIMx, uint16_t TIM_MasterSlaveMode);
void TIM_SetCounter(TIM_TypeDef* TIMx, uint16_t Counter);
void TIM_SetAutoreload(TIM_TypeDef* TIMx, uint16_t Autoreload);
void TIM_SetCompare1(TIM_TypeDef* TIMx, uint16_t Compare1);
void TIM_SetCompare2(TIM_TypeDef* TIMx, uint16_t Compare2);
void TIM_SetCompare3(TIM_TypeDef* TIMx, uint16_t Compare3);
void TIM_SetCompare4(TIM_TypeDef* TIMx, uint16_t Compare4);
/*读写的CCR寄存器，输出比较模式下，CCR是只写的，要用SetCompare写入*/
void TIM_SetIC1Prescaler(TIM_TypeDef* TIMx, uint16_t TIM_ICPSC);
void TIM_SetIC2Prescaler(TIM_TypeDef* TIMx, uint16_t TIM_ICPSC);
void TIM_SetIC3Prescaler(TIM_TypeDef* TIMx, uint16_t TIM_ICPSC);
void TIM_SetIC4Prescaler(TIM_TypeDef* TIMx, uint16_t TIM_ICPSC);
/*上面4个函数分别配置通道1、2、3、4的分频器，这个参数结构体里也可以配置，是一样的效果*/
void TIM_SetClockDivision(TIM_TypeDef* TIMx, uint16_t TIM_CKD);
uint16_t TIM_GetCapture1(TIM_TypeDef* TIMx);
uint16_t TIM_GetCapture2(TIM_TypeDef* TIMx);
uint16_t TIM_GetCapture3(TIM_TypeDef* TIMx);
uint16_t TIM_GetCapture4(TIM_TypeDef* TIMx);
/*上面4个函数分别读取4个通道的CCR值，和上面TIM_SetCompare3是对应的，读写的都是CCR寄存器
输出比较模式下，CCR是只写的，要用SetCompare写入，输入捕获模式下，CCR是只读的，要用GetCapture读出*/
uint16_t TIM_GetCounter(TIM_TypeDef* TIMx);
uint16_t TIM_GetPrescaler(TIM_TypeDef* TIMx);
FlagStatus TIM_GetFlagStatus(TIM_TypeDef* TIMx, uint16_t TIM_FLAG);
void TIM_ClearFlag(TIM_TypeDef* TIMx, uint16_t TIM_FLAG);
ITStatus TIM_GetITStatus(TIM_TypeDef* TIMx, uint16_t TIM_IT);
void TIM_ClearITPendingBit(TIM_TypeDef* TIMx, uint16_t TIM_IT);

测周法测频率

uint16_t psc = 720;

void PWM_Init(void)
{
	/*开启时钟*/
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2, ENABLE);			//开启TIM2的时钟
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);			//开启GPIOA的时钟

	/*GPIO重映射*/
//	RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO, ENABLE);			//开启AFIO的时钟，重映射必须先开启AFIO的时钟
//	GPIO_PinRemapConfig(GPIO_PartialRemap1_TIM2, ENABLE);			//将TIM2的引脚部分重映射，具体的映射方案需查看参考手册
//	GPIO_PinRemapConfig(GPIO_Remap_SWJ_JTAGDisable, ENABLE);		//将JTAG引脚失能，作为普通GPIO引脚使用


	/*GPIO初始化*/
	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);							//将PA1引脚初始化为复用推挽输出
																	//受外设控制的引脚，均需要配置为复用模式
	/*对于普通的开漏/推挽输出，引脚的控制全是来自输出数据寄存器的，如果想用定时器来控制引脚，那就需要使用复用开漏/推挽输出的模式
	这里输出数据寄存器将被断开，输出控制全将转移给片上外设，只有把GPIO设置成复用推挽输出，引脚的控制权才能交给片上外设，PWM波形才能
	通过引脚输出*/
	/*配置时钟源*/
	TIM_InternalClockConfig(TIM2);		//选择TIM2为内部时钟，若不调用此函数，TIM默认也为内部时钟

	/*时基单元初始化*/
	TIM_TimeBaseInitTypeDef TIM_TimeBaseInitStructure;				//定义结构体变量
	TIM_TimeBaseInitStructure.TIM_ClockDivision = TIM_CKD_DIV1;     //时钟分频，选择不分频，此参数用于配置滤波器时钟，不影响时基单元功能
	TIM_TimeBaseInitStructure.TIM_CounterMode = TIM_CounterMode_Up; //计数器模式，选择向上计数
	TIM_TimeBaseInitStructure.TIM_Period = 100 - 1;					//计数周期，即ARR的值，决定频率和占空比
	TIM_TimeBaseInitStructure.TIM_Prescaler = 720 - 1;				//预分频器，即PSC的值,影响频率
	TIM_TimeBaseInitStructure.TIM_RepetitionCounter = 0;            //重复计数器，高级定时器才会用到
	TIM_TimeBaseInit(TIM2, &TIM_TimeBaseInitStructure);             //将结构体变量交给TIM_TimeBaseInit，配置TIM2的时基单元

	/*输出比较初始化*/
	TIM_OCInitTypeDef TIM_OCInitStructure;							//定义结构体变量
	TIM_OCStructInit(&TIM_OCInitStructure);							//结构体初始化，若结构体没有完整赋值
																	//则最好执行此函数，给结构体所有成员都赋一个默认值
																	//避免结构体初值不确定的问题
	TIM_OCInitStructure.TIM_OCMode = TIM_OCMode_PWM1;				//输出比较模式，选择PWM模式1
	TIM_OCInitStructure.TIM_OCPolarity = TIM_OCPolarity_High;		//输出极性，选择为高，若选择极性为低，则输出高低电平取反
	TIM_OCInitStructure.TIM_OutputState = TIM_OutputState_Enable;	//输出使能
	TIM_OCInitStructure.TIM_Pulse = 0;								//初始的CCR值
	TIM_OC1Init(TIM2, &TIM_OCInitStructure);						//将结构体变量交给TIM_OC1Init，配置TIM2的输出比较通道1
	/*TIM使能*/
	TIM_Cmd(TIM2, ENABLE);			//使能TIM2，定时器开始运行
}

//影响占空比
void PWM_SetCompare1(int16_t Compare)
{
	TIM_SetCompare1(TIM2,Compare);
}

/**
  * 函    数：PWM设置PSC
  * 参    数：Prescaler 要写入的PSC的值，范围：0~65535
  * 返 回 值：无
  * 注意事项：PSC和ARR共同决定频率，此函数仅设置PSC的值，并不直接是频率
  *           频率Freq = CK_PSC / (PSC + 1) / (ARR + 1)
  */
void PWM_SetPrescaler(uint16_t Prescaler)
{
	/*
	@param  TIM_PSCReloadMode: specifies the TIM Prescaler Reload mode
  *   This parameter can be one of the following values:
  *     @arg TIM_PSCReloadMode_Update: The Prescaler is loaded at the update event.等待更新事件触发重装
  *     @arg TIM_PSCReloadMode_Immediate: The Prescaler is loaded immediately.立即重装
  * */
	TIM_PrescalerConfig(TIM2, Prescaler-1, TIM_PSCReloadMode_Immediate);		//设置PSC的值
}

/**
  * 函    数：输入捕获初始化
  * 参    数：无
  * 返 回 值：无
  */
void IC_Init(void)
{
	/*开启时钟*/
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM3, ENABLE);			//开启TIM3的时钟
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);			//开启GPIOA的时钟

	/*GPIO初始化*/
	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;//浮空输入
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_6;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);							//将PA6引脚初始化为上拉输入

	/*配置时钟源*/
	TIM_InternalClockConfig(TIM3);		//选择TIM3为内部时钟，若不调用此函数，TIM默认也为内部时钟

	/*时基单元初始化*/
	TIM_TimeBaseInitTypeDef TIM_TimeBaseInitStructure;				//定义结构体变量
	TIM_TimeBaseInitStructure.TIM_ClockDivision = TIM_CKD_DIV1;     //时钟分频，选择不分频，此参数用于配置滤波器时钟，不影响时基单元功能
	TIM_TimeBaseInitStructure.TIM_CounterMode = TIM_CounterMode_Up; //计数器模式，选择向上计数
	TIM_TimeBaseInitStructure.TIM_Period = 65536 - 1;               //计数周期，即ARR的值
	TIM_TimeBaseInitStructure.TIM_Prescaler = 72 - 1;               //预分频器，即PSC的值
	TIM_TimeBaseInitStructure.TIM_RepetitionCounter = 0;            //重复计数器，高级定时器才会用到
	TIM_TimeBaseInit(TIM3, &TIM_TimeBaseInitStructure);             //将结构体变量交给TIM_TimeBaseInit，配置TIM3的时基单元

	/*输入捕获初始化*/
	TIM_ICInitTypeDef TIM_ICInitStructure;							//定义结构体变量
	TIM_ICInitStructure.TIM_Channel = TIM_Channel_1;				//选择配置定时器通道1

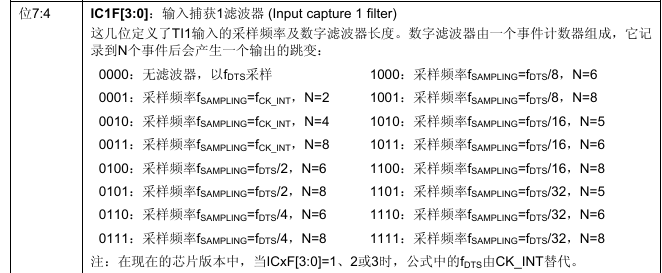

	TIM_ICInitStructure.TIM_ICFilter = 0xF;							//输入滤波器参数，可以过滤信号抖动
	/* ETF[3:0]:外部触发滤波 (External trigger filter)
    这些位定义了对ETRP信号采样的频率和对ETRP数字滤波的带宽。实际上,数字滤波器是一个
    事件计数器,它记录到N个事件后会产生一个输出的跳变。*/
	TIM_ICInitStructure.TIM_ICPolarity = TIM_ICPolarity_Rising;		//极性，选择为上升沿触发捕获
	TIM_ICInitStructure.TIM_ICPrescaler = TIM_ICPSC_DIV1;			//捕获预分频，选择不分频，每次信号都触发捕获

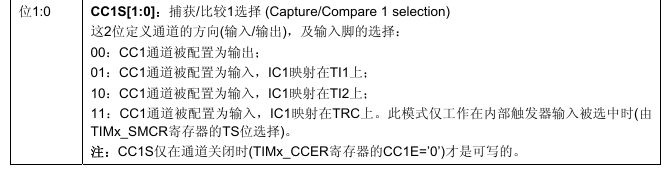

	TIM_ICInitStructure.TIM_ICSelection = TIM_ICSelection_DirectTI;	//输入信号交叉，选择直连通道，不交叉
	TIM_ICInit(TIM3, &TIM_ICInitStructure);							//将结构体变量交给TIM_ICInit，配置TIM3的输入捕获通道

	/*选择触发源及从模式*/
	/*利用TI1FP1触发在每次周期开始时来自动清除CNT计数器 */
	TIM_SelectInputTrigger(TIM3, TIM_TS_TI1FP1);					//触发源选择TI1FP1
	TIM_SelectSlaveMode(TIM3, TIM_SlaveMode_Reset);					//从模式选择复位
																	//即TI1产生上升沿时，会触发CNT归零
	//见手册图123
	/*TIM使能*/
	TIM_Cmd(TIM3, ENABLE);			//使能TIM3，定时器开始运行
}

uint32_t IC_GetFreq(void)
{
	return 1000000/TIM_GetCapture1(TIM3);//Freq = fc/N  fc=72M/(PSC+1)=1MHz
}

void Key_Init(void)
{
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);		//开启GPIOB的时钟

	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;//上拉输入
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_1 | GPIO_Pin_11;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOB, &GPIO_InitStructure);						//将PB1和PB11引脚初始化为上拉输入
}
void Key_GetNum(void)
{
	uint8_t KeyNum = 0;		//定义变量，默认键码值为0

	if (GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_1) == 0)			//读PB1输入寄存器的状态，如果为0，则代表按键1按下
	{
		sysDelayms(20);											//延时消抖
		while (GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_1) == 0);	//等待按键松手
		sysDelayms(20);											//延时消抖
		KeyNum = 1;												//置键码为1
	}

	if (GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_11) == 0)			//读PB11输入寄存器的状态，如果为0，则代表按键2按下
	{
		sysDelayms(20);											//延时消抖
		while (GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_11) == 0);	//等待按键松手
		sysDelayms(20);											//延时消抖
		KeyNum = 2;												//置键码为2
	}

	switch(KeyNum)
	{
		case 1 : psc = 720 * 2;break;
		case 2 : psc = 720 / 2;break;
	}
}


int main(void)
{
	OLED_Init();				//LED初始化
	PWM_Init();					//PWM初始化
	IC_Init();					//初始化输入捕获
	Key_Init();
	OLED_ShowString(1,1,"Freq=00000Hz");
	PWM_SetCompare1(50);        //Duty占空比=CCR/100
	PWM_SetPrescaler(720);    //freq = 72M/(psc+1)/100
	while(1)
	{
		Key_GetNum();
		TIM_PrescalerConfig(TIM2, psc-1, TIM_PSCReloadMode_Immediate);
		OLED_ShowNum(1,6,IC_GetFreq(),5);
	}


}

PWMI测频率和占空比，使用TIM_PWMIConfig(TIM3, &TIM_ICInitStructure);初始化

/* USER CODE END Header */
/* Includes ------------------------------------------------------------------*/
#include "stm32f10x.h"
#include "OLED.h"
#include "Delay.h"
uint16_t psc = 720;
uint16_t duty = 50;

void PWM_Init(void)
{
	/*开启时钟*/
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2, ENABLE);			//开启TIM2的时钟
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);			//开启GPIOA的时钟

	/*GPIO重映射*/
//	RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO, ENABLE);			//开启AFIO的时钟，重映射必须先开启AFIO的时钟
//	GPIO_PinRemapConfig(GPIO_PartialRemap1_TIM2, ENABLE);			//将TIM2的引脚部分重映射，具体的映射方案需查看参考手册
//	GPIO_PinRemapConfig(GPIO_Remap_SWJ_JTAGDisable, ENABLE);		//将JTAG引脚失能，作为普通GPIO引脚使用


	/*GPIO初始化*/
	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);							//将PA1引脚初始化为复用推挽输出
																	//受外设控制的引脚，均需要配置为复用模式
	/*对于普通的开漏/推挽输出，引脚的控制全是来自输出数据寄存器的，如果想用定时器来控制引脚，那就需要使用复用开漏/推挽输出的模式
	这里输出数据寄存器将被断开，输出控制全将转移给片上外设，只有把GPIO设置成复用推挽输出，引脚的控制权才能交给片上外设，PWM波形才能
	通过引脚输出*/
	/*配置时钟源*/
	TIM_InternalClockConfig(TIM2);		//选择TIM2为内部时钟，若不调用此函数，TIM默认也为内部时钟

	/*时基单元初始化*/
	TIM_TimeBaseInitTypeDef TIM_TimeBaseInitStructure;				//定义结构体变量
	TIM_TimeBaseInitStructure.TIM_ClockDivision = TIM_CKD_DIV1;     //时钟分频，选择不分频，此参数用于配置滤波器时钟，不影响时基单元功能
	TIM_TimeBaseInitStructure.TIM_CounterMode = TIM_CounterMode_Up; //计数器模式，选择向上计数
	TIM_TimeBaseInitStructure.TIM_Period = 100 - 1;					//计数周期，即ARR的值，决定频率和占空比
	TIM_TimeBaseInitStructure.TIM_Prescaler = 720 - 1;				//预分频器，即PSC的值,影响频率
	TIM_TimeBaseInitStructure.TIM_RepetitionCounter = 0;            //重复计数器，高级定时器才会用到
	TIM_TimeBaseInit(TIM2, &TIM_TimeBaseInitStructure);             //将结构体变量交给TIM_TimeBaseInit，配置TIM2的时基单元

	/*输出比较初始化*/
	TIM_OCInitTypeDef TIM_OCInitStructure;							//定义结构体变量
	TIM_OCStructInit(&TIM_OCInitStructure);							//结构体初始化，若结构体没有完整赋值
																	//则最好执行此函数，给结构体所有成员都赋一个默认值
																	//避免结构体初值不确定的问题
	TIM_OCInitStructure.TIM_OCMode = TIM_OCMode_PWM1;				//输出比较模式，选择PWM模式1
	TIM_OCInitStructure.TIM_OCPolarity = TIM_OCPolarity_High;		//输出极性，选择为高，若选择极性为低，则输出高低电平取反
	TIM_OCInitStructure.TIM_OutputState = TIM_OutputState_Enable;	//输出使能
	TIM_OCInitStructure.TIM_Pulse = 0;								//初始的CCR值
	TIM_OC1Init(TIM2, &TIM_OCInitStructure);						//将结构体变量交给TIM_OC1Init，配置TIM2的输出比较通道1
	/*TIM使能*/
	TIM_Cmd(TIM2, ENABLE);			//使能TIM2，定时器开始运行
}

//影响占空比
void PWM_SetCompare1(int16_t Compare)
{
	TIM_SetCompare1(TIM2,Compare);
}

/**
  * 函    数：PWM设置PSC
  * 参    数：Prescaler 要写入的PSC的值，范围：0~65535
  * 返 回 值：无
  * 注意事项：PSC和ARR共同决定频率，此函数仅设置PSC的值，并不直接是频率
  *           频率Freq = CK_PSC / (PSC + 1) / (ARR + 1)
  */
void PWM_SetPrescaler(uint16_t Prescaler)
{
	/*
	@param  TIM_PSCReloadMode: specifies the TIM Prescaler Reload mode
  *   This parameter can be one of the following values:
  *     @arg TIM_PSCReloadMode_Update: The Prescaler is loaded at the update event.等待更新事件触发重装
  *     @arg TIM_PSCReloadMode_Immediate: The Prescaler is loaded immediately.立即重装
  * */
	TIM_PrescalerConfig(TIM2, Prescaler-1, TIM_PSCReloadMode_Immediate);		//设置PSC的值
}

/**
  * 函    数：输入捕获初始化
  * 参    数：无
  * 返 回 值：无
  */
void IC_Init(void)
{
	/*开启时钟*/
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM3, ENABLE);			//开启TIM3的时钟
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);			//开启GPIOA的时钟

	/*GPIO初始化*/
	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;//浮空输入
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_6;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);							//将PA6引脚初始化为上拉输入

	/*配置时钟源*/
	TIM_InternalClockConfig(TIM3);		//选择TIM3为内部时钟，若不调用此函数，TIM默认也为内部时钟

	/*时基单元初始化*/
	TIM_TimeBaseInitTypeDef TIM_TimeBaseInitStructure;				//定义结构体变量
	TIM_TimeBaseInitStructure.TIM_ClockDivision = TIM_CKD_DIV1;     //时钟分频，选择不分频，此参数用于配置滤波器时钟，不影响时基单元功能
	TIM_TimeBaseInitStructure.TIM_CounterMode = TIM_CounterMode_Up; //计数器模式，选择向上计数
	TIM_TimeBaseInitStructure.TIM_Period = 65536 - 1;               //计数周期，即ARR的值
	TIM_TimeBaseInitStructure.TIM_Prescaler = 72 - 1;               //预分频器，即PSC的值
	TIM_TimeBaseInitStructure.TIM_RepetitionCounter = 0;            //重复计数器，高级定时器才会用到
	TIM_TimeBaseInit(TIM3, &TIM_TimeBaseInitStructure);             //将结构体变量交给TIM_TimeBaseInit，配置TIM3的时基单元

	/*输入捕获初始化*/
	TIM_ICInitTypeDef TIM_ICInitStructure;							//定义结构体变量
	TIM_ICInitStructure.TIM_Channel = TIM_Channel_1;				//选择配置定时器通道1
	TIM_ICInitStructure.TIM_ICFilter = 0xF;							//输入滤波器参数，可以过滤信号抖动
	/* ETF[3:0]:外部触发滤波 (External trigger filter)
    这些位定义了对ETRP信号采样的频率和对ETRP数字滤波的带宽。实际上,数字滤波器是一个
    事件计数器,它记录到N个事件后会产生一个输出的跳变。*/
	TIM_ICInitStructure.TIM_ICPolarity = TIM_ICPolarity_Rising;		//极性，选择为上升沿触发捕获
	TIM_ICInitStructure.TIM_ICPrescaler = TIM_ICPSC_DIV1;			//捕获预分频，选择不分频，每次信号都触发捕获
	TIM_ICInitStructure.TIM_ICSelection = TIM_ICSelection_DirectTI;	//输入信号交叉，选择直连通道，不交叉
	//TIM_ICInit(TIM3, &TIM_ICInitStructure);							//将结构体变量交给TIM_ICInit，配置TIM3的输入捕获通道
	TIM_PWMIConfig(TIM3,&TIM_ICInitStructure);
	//将结构体变量交给TIM_PWMIConfig，配置TIM3的输入捕获通道
	//此函数同时会把另一个通道配置为相反的配置，实现PWMI模式

	/*选择触发源及从模式*/
	/*利用TI1FP1触发在每次周期开始时来自动清除CNT计数器 */
	TIM_SelectInputTrigger(TIM3, TIM_TS_TI1FP1);					//触发源选择TI1FP1
	TIM_SelectSlaveMode(TIM3, TIM_SlaveMode_Reset);					//从模式选择复位
																	//即TI1产生上升沿时，会触发CNT归零
	//见手册图123
	/*TIM使能*/
	TIM_Cmd(TIM3, ENABLE);			//使能TIM3，定时器开始运行
}

uint32_t IC_GetFreq(void)
{
	return 1000000/(TIM_GetCapture1(TIM3)+1);//Freq = fc/N  fc=72M/(PSC+1)=1MHz,+1是因为误差，上升沿来正好有一个没记到
}

uint32_t IC_GetDuty(void)
{
	return (TIM_GetCapture2(TIM3)+1)*100 / (TIM_GetCapture1(TIM3)+1);//占空比Duty = CCR2 / CCR1 * 100
}


void Key_Init(void)
{
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);		//开启GPIOB的时钟

	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;//上拉输入
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_1 | GPIO_Pin_11;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOB, &GPIO_InitStructure);						//将PB1和PB11引脚初始化为上拉输入
}
void Key_GetNum(void)
{
	uint8_t KeyNum = 0;		//定义变量，默认键码值为0

	if (GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_1) == 0)			//读PB1输入寄存器的状态，如果为0，则代表按键1按下
	{
		sysDelayms(20);											//延时消抖
		while (GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_1) == 0);	//等待按键松手
		sysDelayms(20);											//延时消抖
		KeyNum = 1;												//置键码为1
	}

	if (GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_11) == 0)			//读PB11输入寄存器的状态，如果为0，则代表按键2按下
	{
		sysDelayms(20);											//延时消抖
		while (GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_11) == 0);	//等待按键松手
		sysDelayms(20);											//延时消抖
		KeyNum = 2;												//置键码为2
	}

	switch(KeyNum)
	{
		case 1 : psc = 720 * 2;duty = 75;break;
		case 2 : psc = 720 / 2;duty = 25;break;
	}
}


int main(void)
{
	OLED_Init();				//LED初始化
	PWM_Init();					//PWM初始化
	IC_Init();					//初始化输入捕获
	Key_Init();
	OLED_ShowString(1,1,"Freq=00000Hz");
	OLED_ShowString(2, 1, "Duty:00%");
	PWM_SetCompare1(duty);        //Duty占空比=CCR/100
	PWM_SetPrescaler(psc);    //freq = 72M/(psc+1)/100
	while(1)
	{
		Key_GetNum();
		TIM_PrescalerConfig(TIM2, psc-1, TIM_PSCReloadMode_Update);
		PWM_SetCompare1(duty);
		OLED_ShowNum(1,6,IC_GetFreq(),5);
		OLED_ShowNum(2,6,IC_GetDuty(),2);
	}


}

五、编码器测速

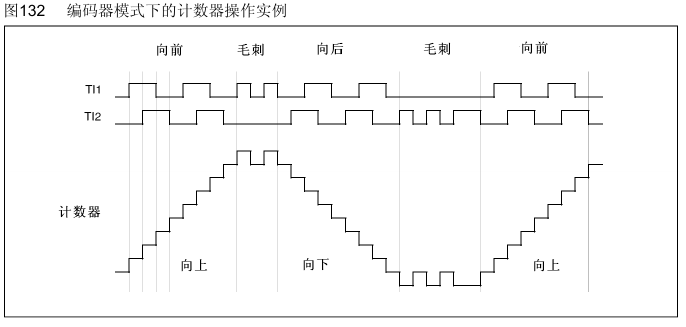

编码器接口相当于一个带有方向控制的外部时钟，它同时控制值CNT的计数时钟和计数方向。每隔一段时间取一次CNT的值，再把CNT清零，每次取出来的值就表示编码器的速度。这个编码器测速实际上就是测频法测正交脉冲的频率，CNT计次，然后每隔一段时间取一次计次，就是测频法的思路。只不过这个编码器计次能根据旋转方向，自增或者自减计次。**每个高级定时器和通用定时器都拥有1个编码器接口。**编码器的两个输入引脚就是每个定时器的CH1和CH2引脚，CH3和CH4不能接编码器。

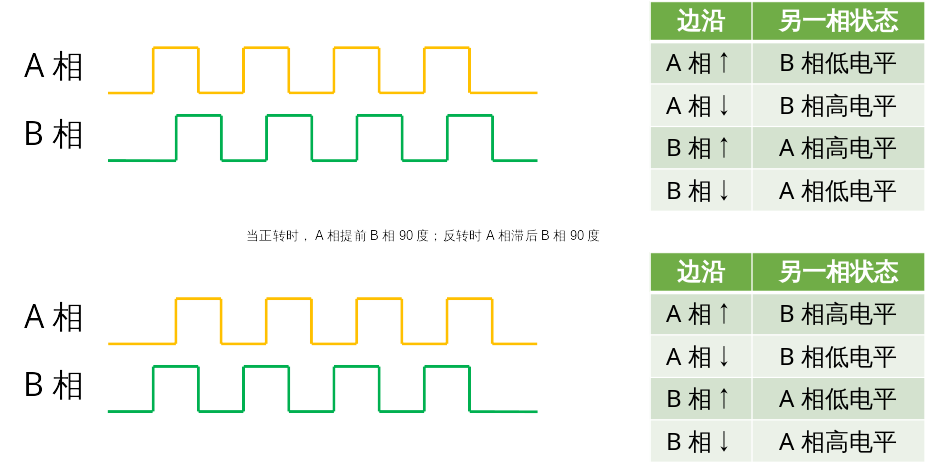

正交编码器一般可以测量位置，或者带有方向的速度值，它一般有两个信号输出引脚，一个是A相、一个是B相。当正转时，A相提前B相90度；反转时A相滞后B相90度。

编码器接口要接到编码器的A相和B相， 编码器接口的两个引脚借用了输入捕获单元的前两个通道，所以最终编码器的输入引脚，就是定时器的CH1和CH2这两个引脚。如图所示

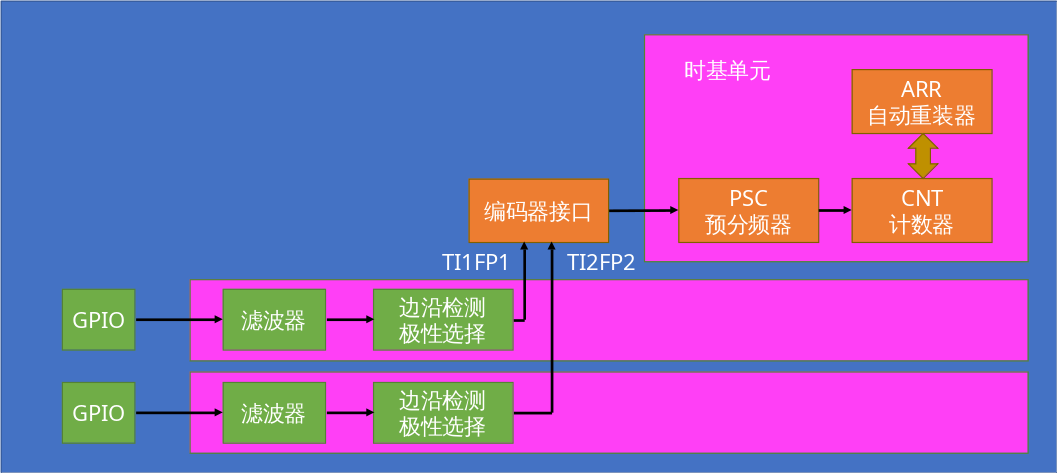

输入捕获的前两个通道，通过GPIO接口编码器的A、B相， 然后通过滤波器和边沿检测极性选择，产生TI1FP1和TI2FP2,通向编码器接口，编码器接口通过预分频器控制CNT计数器的时钟，同时，编码器接口根据编码器的旋转方向控制CNT的计数方向。编码器正转时，CNT自增，编码器反转时，CNT自减。一般设置ARR为65535，最大量程，可以利用补码的特性得到负数。比如CNT初始为0，正转，CNT自增，0、1、2、3、4、5、6、7等等；反转的时候，CNT自减，0下一个数就是65535、然后是65534...但是没关系，会进行一个操作，直接把这个16位的无符号数转换为16位的有符号数，根据补码的定义，这个65535就对应-1。

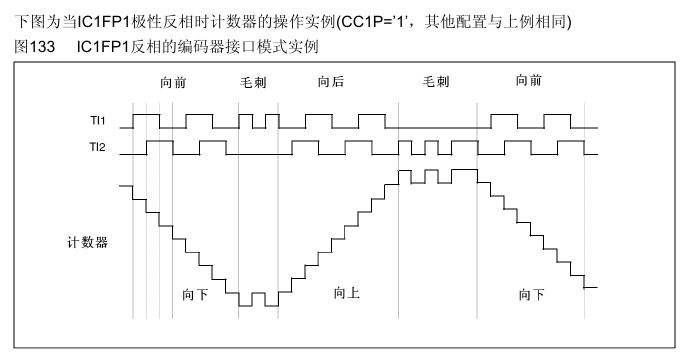

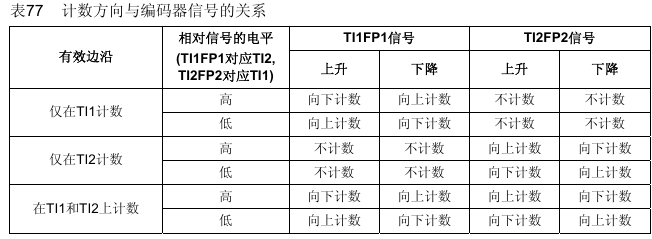

如果TI1反相

void TIM_EncoderInterfaceConfig(TIM_TypeDef* TIMx, uint16_t TIM_EncoderMode,
                                uint16_t TIM_IC1Polarity, uint16_t TIM_IC2Polarity);
/*第一个参数选择定时器
第二个参数选择编码器模式，
然后后面两个参数分别选择通道1和通道2的电平极性*/

代码：

/*编码器初始化函数*/
/*
第1步：RCC开启时钟，开启GPIO和定时器的时钟
第2步：配置GPIO，这里需要把PA6和PA7配置成输入模式
第3步：配置时基单元，这里预分频器我们一般选择不分频，自动重装，一般给最大65535，只需要CNT执行计数就行了
第4步：配置输入捕获单元，这里输入捕获单元只有滤波器和极性这两个参数有用
第5步：配置编码器接口模式
第6步：调用TIM_Cmd,启动定时器
电路初始化完成之后，CNT就会随着编码器旋转而自增自减，如果想测量编码器的值，直接读出CNT的值就行了;
如果想测量编码器的速度和方向，那就需要每隔一段固定的闸门时间，取出一次CNT，然后再把CNT清零。
*/
void Encoder_Init(void)
{
	/*第1步：RCC开启时钟*/
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM3,ENABLE);               //开启挂载在APB1上的TIM3时钟作为输入捕获的定时器
	/*第2步：GPIO初始化*/
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);
	GPIO_InitTypeDef GPIO_InitStruct;
	GPIO_InitStruct.GPIO_Mode = GPIO_Mode_IPU;
	/*上拉输入(可以选择上拉、下拉或者浮空：根据接在这个引脚的外部模块输出的默认电平，如果外部模块空闲默认输出高电平，就选择上拉输入，
	默认输入高电平，如果外部模块空闲默认输出低电平，配置下拉输入，默认输入低电平，和外部模块保持默认状态一致，防止默认电平打架；
	如果不确定外部模块输出的默认状态或者外部信号输出功率非常小，这时就尽量选择浮空输入，没有上拉电阻和下拉电阻去影响外部信号，缺点就是
	当引脚悬空时，没有默认的电平了，输入就会受噪声干扰，来回不断地跳变)*/
	GPIO_InitStruct.GPIO_Pin = GPIO_Pin_6 | GPIO_Pin_7;
	GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA,&GPIO_InitStruct);
	GPIO_SetBits(GPIOA,GPIO_Pin_6 | GPIO_Pin_7);
	/*第3步：选择时基单元的时钟源*/
	//TIM_InternalClockConfig(TIM3); //不需要了，编码器接口会托管时钟，编码器接口就是一个带方向的外部时钟，所以这个内部时钟就没有用了
	TIM_TimeBaseInitTypeDef TIM_TimeBaseInitStructure;
	TIM_TimeBaseInitStructure.TIM_ClockDivision = TIM_CKD_DIV1;        // 指定时钟划分为1分频
	TIM_TimeBaseInitStructure.TIM_CounterMode = TIM_CounterMode_Up;    //这个参数也没有作用了，因为计数方向也是被编码器接口托管了
	TIM_TimeBaseInitStructure.TIM_Period = 65536-1;                    //指定ARR自动重装器的值，设置大一些，计数范围最大，而且方便换算为负数
	TIM_TimeBaseInitStructure.TIM_Prescaler = 1-1;                     //这里不分频，编码器时钟直接驱动计数器
	/*配置上面两个参数使得定时1s，也就是定时频率为1Hz，然后它们的取值都在0~65535之间*/
	TIM_TimeBaseInitStructure.TIM_RepetitionCounter = 0;                //指定重复计数器的值，这个是高级定时器才有的，这里不需要用，直接给0
	TIM_TimeBaseInit(TIM3,&TIM_TimeBaseInitStructure);
	/*第4步：配置输入捕获单元*/
	TIM_ICInitTypeDef TIM_ICInitStruct;
	TIM_ICStructInit(&TIM_ICInitStruct); //因为有两个参数用不到，所以先默认初始化一下
	TIM_ICInitStruct.TIM_Channel = TIM_Channel_1;             //选择TIM3的通道1
	TIM_ICInitStruct.TIM_ICFilter = 0xF;                      //选择输入捕获的滤波器，滤除高频噪声，使信号更平缓
//	TIM_ICInitStruct.TIM_ICPolarity = TIM_ICPolarity_Rising;
//	/*这里的上升沿参数代表的是高电平极性不反转
//	和下面TIM_EncoderInterfaceConfig配置的是同一个寄存器，所以可以删除*/
//	TIM_ICInitStruct.TIM_ICPrescaler = TIM_ICPSC_DIV1;        //这个参数与编码器无关
//	TIM_ICInitStruct.TIM_ICSelection = TIM_ICSelection_DirectTI;   //这个参数与编码器无关
	TIM_ICInit(TIM3,&TIM_ICInitStruct);
	TIM_ICInitStruct.TIM_Channel = TIM_Channel_2;             //选择TIM3的通道2
	TIM_ICInitStruct.TIM_ICFilter = 0xF;                      //选择输入捕获的滤波器，滤除高频噪声，使信号更平缓
//	TIM_ICInitStruct.TIM_ICPolarity = TIM_ICPolarity_Rising;
//	/*这里的上升沿参数代表的是高电平极性不反转
//	和下面TIM_EncoderInterfaceConfig配置的是同一个寄存器，所以可以删除*/
	TIM_ICInit(TIM3,&TIM_ICInitStruct);
	/*第5步：配置编码器接口模式*/
	TIM_EncoderInterfaceConfig(TIM3,TIM_EncoderMode_TI12,TIM_ICPolarity_Rising,TIM_ICPolarity_Rising);
	/*第二个参数使用TI1和TI2都计数,第3和第4个参数配置通道不反相,如果极性与自己想要的不一致，更改第3或第4个参数其中一个，
	比如将第3个改为TIM_ICPolarity_Falling*/
	/*第6步：启动定时器*/
	TIM_Cmd(TIM3,ENABLE);
}

///*获取计数器的值*/
//int16_t Encoder_Get(void)
//{
//	return (TIM_GetCounter(TIM3));
//}

/*测速：使用闸门时间测速*/
int16_t Encoder_Get(void)
{
	int16_t Temp;
	Temp = TIM_GetCounter(TIM3);
	TIM_SetCounter(TIM3,0);       //给CNT清零
	return Temp;
}


/**
  * 函    数：定时中断初始化
  * 参    数：无
  * 返 回 值：无
  */
void Timer_Init(void)
{
	/*开启时钟*/
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2, ENABLE);			//开启TIM2的时钟

	/*配置时钟源*/
	TIM_InternalClockConfig(TIM2);		//选择TIM2为内部时钟，若不调用此函数，TIM默认也为内部时钟

	/*时基单元初始化*/
	TIM_TimeBaseInitTypeDef TIM_TimeBaseInitStructure;				//定义结构体变量
	TIM_TimeBaseInitStructure.TIM_ClockDivision = TIM_CKD_DIV1;		//时钟分频，选择不分频，此参数用于配置滤波器时钟，不影响时基单元功能
	TIM_TimeBaseInitStructure.TIM_CounterMode = TIM_CounterMode_Up;	//计数器模式，选择向上计数
	TIM_TimeBaseInitStructure.TIM_Period = 10000 - 1;				//计数周期，即ARR的值
	TIM_TimeBaseInitStructure.TIM_Prescaler = 7200 - 1;				//预分频器，即PSC的值
	TIM_TimeBaseInitStructure.TIM_RepetitionCounter = 0;			//重复计数器，高级定时器才会用到
	TIM_TimeBaseInit(TIM2, &TIM_TimeBaseInitStructure);				//将结构体变量交给TIM_TimeBaseInit，配置TIM2的时基单元

	/*中断输出配置*/
	TIM_ClearFlag(TIM2, TIM_FLAG_Update);						//清除定时器更新标志位
																//TIM_TimeBaseInit函数末尾，手动产生了更新事件
																//若不清除此标志位，则开启中断后，会立刻进入一次中断
																//如果不介意此问题，则不清除此标志位也可

	TIM_ITConfig(TIM2, TIM_IT_Update, ENABLE);					//开启TIM2的更新中断

	/*NVIC中断分组*/
	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);				//配置NVIC为分组2
																//即抢占优先级范围：0~3，响应优先级范围：0~3
																//此分组配置在整个工程中仅需调用一次
																//若有多个中断，可以把此代码放在main函数内，while循环之前
																//若调用多次配置分组的代码，则后执行的配置会覆盖先执行的配置

	/*NVIC配置*/
	NVIC_InitTypeDef NVIC_InitStructure;						//定义结构体变量
	NVIC_InitStructure.NVIC_IRQChannel = TIM2_IRQn;				//选择配置NVIC的TIM2线
	NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;				//指定NVIC线路使能
	NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 2;	//指定NVIC线路的抢占优先级为2
	NVIC_InitStructure.NVIC_IRQChannelSubPriority = 1;			//指定NVIC线路的响应优先级为1
	NVIC_Init(&NVIC_InitStructure);								//将结构体变量交给NVIC_Init，配置NVIC外设

	/*TIM使能*/
	TIM_Cmd(TIM2, ENABLE);			//使能TIM2，定时器开始运行
}

int16_t Speed;

int main(void)
{
	OLED_Init();                                 // 初始化OLED屏幕
	Timer_Init();                                // 初始化定时器
	Encoder_Init();
	OLED_ShowString(1,1,"Speed:");                 // 在1行3列显示字符串

	while(1)
	{
		OLED_ShowSignedNum(1,7,Speed,5);
//		Delay_ms(1000);              //闸门时间，不建议这么做，会堵塞程序，因此使用中断去做
	}
}


/*TIM2的中断函数*/
void TIM2_IRQHandler(void)
{
	if(TIM_GetITStatus(TIM2,TIM_IT_Update) == SET)      //判断一下中断标志位状态
	{
		Speed = Encoder_Get();    //每隔1s读取一下速度
		TIM_ClearITPendingBit(TIM2,TIM_IT_Update);      //清除标志位
	}
}
