【Zephyr存储专题】16_内存泄露检测可视化脚本自动化

文章目录

• 前言
• 一、AI脚本自动化介绍
• • 1.1：传统嵌入式开发的困境
  • 1.2：现AI时代的转变
• 二、嵌入式AI脚本自动化实用场景
• • 2.1:构建与编译自动化
  • • 2.1.1：核心价值
    • 2.1.2：实际应用场景
  • 2.2：烧录与部署自动化
  • • 2.2.1：核心价值
    • 2.2.2：实际应用场景
  • 2.3：测试自动化
  • • 2.3.1：核心价值
    • 2.3.2：实际应用场景
  • 2.4：日志分析与监控自动化
  • • 2.4.1：核心价值
    • 2.4.2：实际应用场景
• 三、内存泄露检测可视化脚本（项目展示）
• • 2.1：集成到内存接口
  • 2.2：收集串口打印数据
  • 2.3：自动化分析和可视化
  • • 2.3.1：终端关键输出
    • [2.3.2：ASCII 时间线可视化](#2.3.2：ASCII 时间线可视化)
    • 2.3.3：使要matplotlib绘制分配时间曲线
• 总结

---

前言

在第十一篇中，博主详细介绍了一种关于泄露算法检测相关的文章：使用者可以通过串口打印时刻检测是否存在长时间没有Free的内存块。本文将在此基础上，利用AI工具增添可视化脚本，使数据可视化为曲线图与统计表，向使用者呈现更为直观的检测效果。

【Zephyr存储专题】11_手撸内存泄露监测算法

---

一、AI脚本自动化介绍

1.1：传统嵌入式开发的困境

在AI时代之前，嵌入式工程师每天要花费大量时间在重复性工作上：

• 编译等待：不同子系统分别编译，可能需要等待30分钟到数小时
• 手动烧录：每次修改代码都要手动连接调试器、选择配置、点击烧录
• 日志分析：在几万行串口日志中手动查找错误信息
• 测试回归：每个版本都要手动测试几十个功能点
• 问题定位：内存泄漏、栈溢出等问题需要数小时甚至数天才能定位

1.2：现AI时代的转变

现在有了AI辅助和脚本自动化，这些工作可以：

• 从数小时缩短到数分钟
• 从手动重复变成一键完成
• 从事后分析变成实时监控
• 从经验依赖变成智能决策

二、嵌入式AI脚本自动化实用场景

2.1:构建与编译自动化

2.1.1：核心价值

• 不再需要记住复杂的编译命令和参数组合，一个脚本搞定所有平台的编译。

2.1.2：实际应用场景

• 多平台同时构建：同一套代码自动编译出ARM、RISC-V、ESP32等不同平台的固件
• 编译缓存共享：团队成员共享编译缓存，新人首次编译也能很快
• 多配置构建：同时生成Debug版、Release版、测试版固件

2.2：烧录与部署自动化

2.2.1：核心价值

• 从传统方式的"连接线缆→打开软件→选择配置→点击烧录"变成"一个脚本命令完成"！！！

2.2.2：实际应用场景

• 一键烧录：检测连接的设备，自动选择正确的烧录器和配置
• 批量烧录：生产线上同时烧录100个设备
• OTA自动推送：新固件编译完成后自动推送到测试设备

2.3：测试自动化

2.3.1：核心价值

• 从"手动点击100个测试项"变成"自动跑完所有测试"。

2.3.2：实际应用场景

• 单元测试：每次提交代码自动运行数千个单元测试
• 集成测试： 压力测试：自动模拟极端条件（低电压、高温、高负载）
• 自动生成测试用例：AI分析代码后生成边界条件测试

2.4：日志分析与监控自动化

2.4.1：核心价值

• 从"人工查找几万行日志"变成"AI秒级定位问题"。

2.4.2：实际应用场景

• 实时日志解析：自动过滤无用信息，只显示关键日志
• 异常检测：检测内存泄漏模式，定位BUG崩溃位置与分析

三、内存泄露检测可视化脚本（项目展示）

可视化展示标准：

• ASCII 文本时间线
• matplotlib 交互式图表
• CSV 详细数据导出

2.1：集成到内存接口

// 这段代码已经存在，确保启用
#ifdef CONFIG_MEMORY_LEAK_DETECTOR
    #ifdef CONFIG_MEMORY_LEAK_DETECTOR_ENABLED
        #include <stdlib.h>
        #include <memory_leak_detector.h>  // 宏会拦截 malloc/free
    #endif
#endif

void some_function() {
    void* ptr = malloc(100);  // 会被自动拦截
    // ... 使用内存 ...
    free(ptr);  // 也会被拦截
}

说明：

• 这样所有通过 OAL_malloc/OAL_free 或其他标准接口的内存操作都会被自动拦截。

2.2：收集串口打印数据

[00:00:10.123] [MEMORY_LEAK] malloc(256) = 0x20001000 at app_main.c:42 thread: main_thread
[00:00:12.456] [MEMORY_LEAK] malloc(128) = 0x20001200 at bt_manager.c:158 thread: bt_thread
[00:00:15.789] [MEMORY_LEAK] free(0x20001000) at app_main.c:67
[00:00:20.234] [MEMORY_LEAK] malloc(512) = 0x20001400 at ui_manager.c:234 thread: ui_thread

========== Memory Leak Summary ==========
Total allocations: 125
Active allocations: 3
Leaked memory: 640 bytes

Leak Details:
[1] 0x20001200: 128 bytes at bt_manager.c:158 (alive: 8567ms) thread: bt_thread
[2] 0x20001400: 512 bytes at ui_manager.c:234 (alive: 5234ms) thread: ui_thread

说明：

• 检测器会输出以上类似这样的日志，这是脚本运行统计关键词检索的关键部分

2.3：自动化分析和可视化

运行AI编写与优化的代码：

2.3.1：终端关键输出

================================================================================
            内存分配/释放配对分析工具
================================================================================

正在解析日志文件: memory_log.txt
✓ 解析完成:
  • malloc操作: 1247
  • free操作: 1245
  • 成功配对: 1245
  • 未释放(泄露): 2
  • 未配对的free: 0
  • 时间跨度: 2078.61秒

================================================================================
                    内存分配/释放配对分析报告
================================================================================

⚠️  发现 2 处内存泄露！

🔴 泄露详情:
────────────────────────────────────────────────────────────────────────────────
1. 地址: 0x816fd0
   大小: 32 bytes
   位置: dial_mgr.c:123
   线程: Thread_0x816fd0
   分配时间: [00:05:23.456]
   存活时间: 1523.45秒
   日志行号: 234
────────────────────────────────────────────────────────────────────────────────

2. 地址: 0x813be0
   大小: 128 bytes
   位置: audio_stream.c:67
   线程: Thread_0x813be0
   分配时间: [00:03:12.789]
   存活时间: 1765.87秒
   日志行号: 156
────────────────────────────────────────────────────────────────────────────────

📊 配对统计:
  • 成功配对: 1245
  • 配对率: 99.84%
  • 平均生命周期: 2.45秒

📋 各线程配对情况:
────────────────────────────────────────────────────────────────────────────────
线程名称                               malloc次数       free次数          未释放
────────────────────────────────────────────────────────────────────────────────
Thread_0x816fd0                              45              44               1
Thread_0x813be0                              78              77               1
main_thread                                 234             234               0
bt_thread                                   456             456               0
ui_thread                                   434             434               0
────────────────────────────────────────────────────────────────────────────────

📍 高频内存分配位置（Top 10）:
  1. bt_manager.c:158    - 234次分配
  2. ui_manager.c:67     - 189次分配
  3. app_main.c:42       - 145次分配
  4. dial_mgr.c:123      - 45次分配
  5. audio_stream.c:67   - 78次分配

2.3.2：ASCII 时间线可视化

同样的命令会自动显示 ASCII 时间线：

================================================================================
                         内存分配时间线
================================================================================

[时间] 线程名称                    操作
────────────────────────────────────────────────────────────────────────────────
[00:03:12.789] Thread_0x813be0    ● malloc 128B audio_stream.c:67
[00:03:15.234] main_thread        ● malloc 64B app_main.c:42
[00:03:15.456] main_thread        ○ free 0x20001000
[00:05:23.456] Thread_0x816fd0    ● malloc 32B dial_mgr.c:123
[00:05:25.789] bt_thread          ● malloc 256B bt_manager.c:158
[00:05:26.123] bt_thread          ○ free 0x20002000
...
[00:35:42.123] ui_thread          ○ free 0x20005000
[00:35:42.456] Thread_0x813be0    ✗ LEAK 128B (alive: 1765.87s)
[00:35:42.456] Thread_0x816fd0    ✗ LEAK 32B (alive: 1523.45s)

================================================================================
图例: ● malloc  ○ free  ✗ leak
================================================================

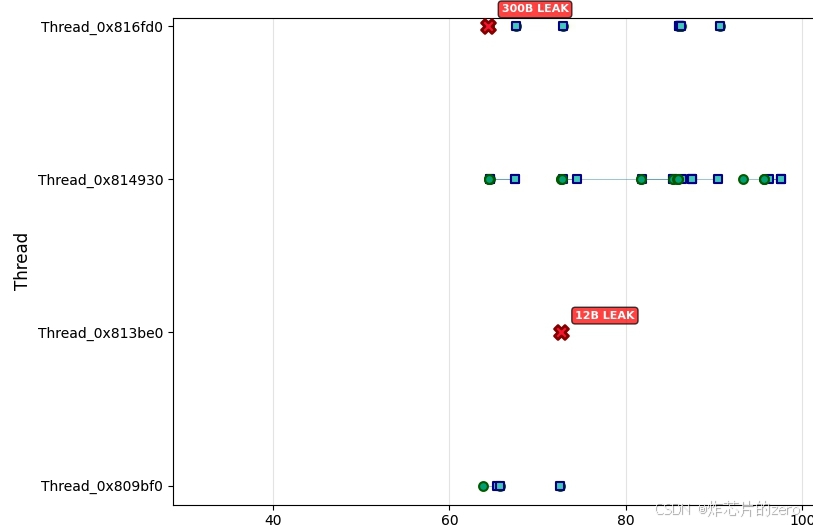

2.3.3：使要matplotlib绘制分配时间曲线

---

总结

总结：AI时代的嵌入式开发，自动化不再是"锦上添花"，而是"必备能力"。通过脚本自动化，我们可以把时间从重复劳动中解放出来，专注于真正而有价值的创新工作。本文以内存泄露检测可视化为例，向使用者展示了AI搭配脚本实现自动化和可视化的一种开发方式。
