安装
Pybullet 安装过程（windows）

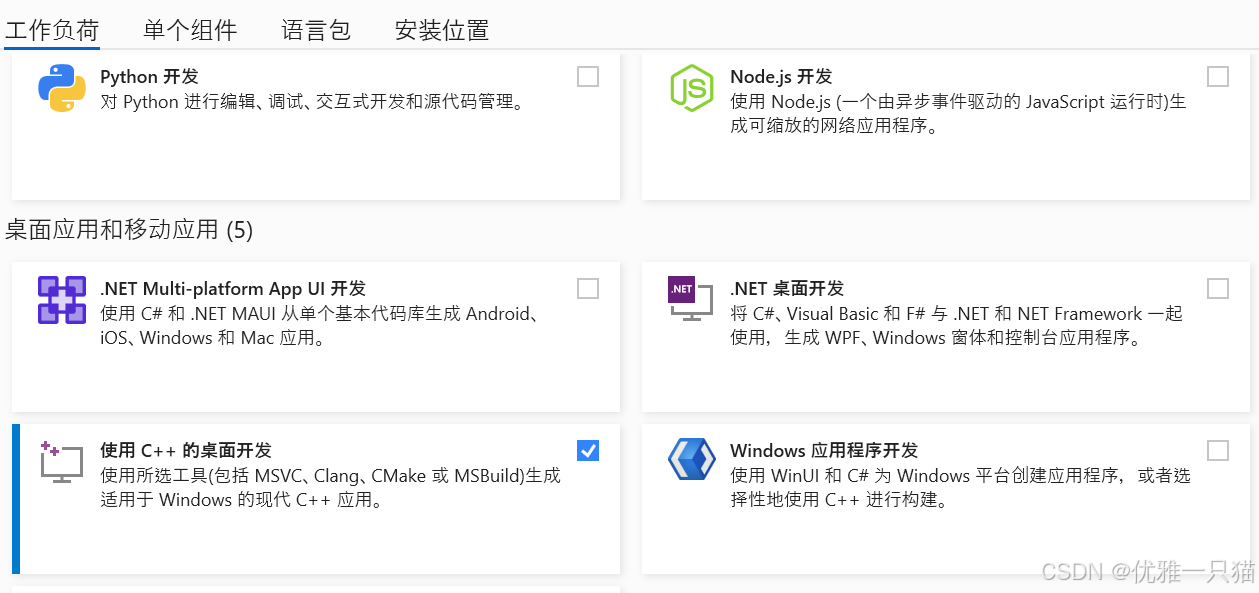

- 安装C++编译工具
pybullet 需要C++编译套件，直接装之前检查下，要不会报缺少某版本MVSC的error，最好的方式是直接下载visual studio，直接按默认选的组件来装，装的磁盘位置可以自定义。
- 安装Pybullet
这里使用清华源安装
bash
pip install pybullet -i https://pypi.tuna.tsinghua.edu.cn/simple3 安装后再Lib/site-packages目录下出现下面的目录
介绍
🧩 一、PyBullet 简介
PyBullet 是 Bullet Physics 引擎的 Python 接口，具有以下特点：
- 开源、跨平台（Windows/Linux/macOS）
- 易用的 Python API
- 支持刚体、关节、机器人、布料、软体仿真
- 支持真实渲染、GUI 与无界面模式
- 适用于强化学习（RL）环境，如 OpenAI Gym、MetaWorld、Roboschool 等
🚀 二、入门阶段（基础使用）
1. 安装
bash
pip install pybullet2. 第一个仿真：加载 URDF 模型
python
import pybullet as p
import pybullet_data
import time
# 启动物理仿真 GUI
p.connect(p.GUI)
# 加载基础环境
p.setAdditionalSearchPath(pybullet_data.getDataPath())
p.loadURDF("plane.urdf")
# 加载一个机器人（这里是 KUKA 机械臂）
robot = p.loadURDF("kuka_iiwa/model.urdf", [0, 0, 0], useFixedBase=True)
# 模拟重力
p.setGravity(0, 0, -9.8)
# 运行仿真
for _ in range(10000):
p.stepSimulation()
time.sleep(1./240.)
p.disconnect()👉 重点理解
URDF是机器人模型文件（XML 格式）p.stepSimulation()是核心循环- 可以通过 GUI 界面实时查看仿真效果
🧠 三、进阶阶段（理解系统组成）
1. 世界构建
- 创建环境（地面、障碍物）
- 加载多个模型（URDF、MJCF、OBJ）
- 设置物理参数（重力、摩擦、约束等）
2. 机器人控制
通过 关节控制模式 操作机器人：
python
p.setJointMotorControl2(
bodyIndex=robot,
jointIndex=2,
controlMode=p.POSITION_CONTROL,
targetPosition=1.0,
force=500
)控制模式包括：
POSITION_CONTROLVELOCITY_CONTROLTORQUE_CONTROL
3. 传感器仿真
- 获取相机图像 (
getCameraImage) - 深度图与分割图
- 获取接触力 (
getContactPoints) - IMU、力传感器、激光雷达等可模拟
🧩 四、实战项目方向（推荐）
| 应用方向 | 示例项目 | 说明 |
|---|---|---|
| 🤖 机器人仿真 | UR5机械臂、Spot机器人 | 学会运动学、路径规划 |
| 🚗 自动驾驶 | 加载车辆模型 + 传感器模拟 | 实现LIDAR + camera fusion |
| 🧬 强化学习 | PyBullet Gym Envs | 学习PPO、SAC、TD3算法 |
| 🧶 软体仿真 | 旗帜、布料、柔性手 | 使用 loadSoftBody() |
例如，强化学习中加载 Ant 环境：
python
import pybullet_envs
import gym
env = gym.make('AntBulletEnv-v0')
obs = env.reset()
for _ in range(1000):
action = env.action_space.sample()
obs, reward, done, info = env.step(action)
env.render()⚙️ 五、深入阶段（原理与扩展）
1. 物理引擎底层
- 碰撞检测（Collision Detection）
- 约束求解器（Constraint Solver）
- 积分与时间步长控制
- 摩擦、弹性、阻尼建模
可参考论文：
- Coumans, E., & Bai, Y. (2016). PyBullet, a Python module for physics simulation for games, robotics and machine learning.
2. 与其他框架结合
| 框架 | 用途 |
|---|---|
| ROS | 机器人系统通信 |
| OpenAI Gym / RLlib | 强化学习 |
| Open3D / PyVista | 可视化 |
| TensorFlow / PyTorch | 控制策略学习 |
📚 六、学习资源推荐
| 类型 | 资源 |
|---|---|
| 官方文档 | https://pybullet.org/wordpress/ |
| GitHub | https://github.com/bulletphysics/bullet3 |
| 教程仓库 | https://github.com/benelot/pybullet-gym |
| 视频课程 | 搜 "PyBullet Robotics Tutorial" |
| 中文参考 | 搜索 "PyBullet 教程 / 机器人仿真" |
💡 七、学习建议
- 先跑通 GUI 示例 → 熟悉 API
- 学 URDF/MJCF 文件结构 → 会修改机器人模型
- 做一个控制项目 → 例如机械臂抓取
- 结合 RL 环境 → 学会调用 Gym 接口
- 阅读源码与 Bullet 论文 → 深入动力学原理
PyBullet Quickstart Guide
1. Introduction
PyBullet 是一个快速且易于使用的 Python 模块，用于机器人仿真和机器学习，特别注重 仿真到现实（sim-to-real）迁移 。
使用 PyBullet，你可以从 URDF、SDF、MJCF 以及其他文件格式加载多关节机器人模型（articulated bodies）。
PyBullet 提供以下功能：
- 正向动力学仿真（forward dynamics simulation）
- 逆动力学计算（inverse dynamics computation）
- 正/逆运动学求解（forward and inverse kinematics）
- 碰撞检测与射线检测（collision detection and ray intersection queries）
Bullet Physics SDK 中包含许多使用 PyBullet 的机器人示例，例如：
- 模拟的 Minitaur 四足机器人
- 使用 TensorFlow 推理（inference） 驱动的人形机器人（humanoids）
- KUKA 机械臂抓取物体 的仿真场景
PyBullet 使用统一的 LCP（线性互补问题）约束求解器（constraint solver） 处理：
- 降维坐标多体系统（reduced coordinate multibodies）
- 刚体（rigid bodies）
- 可变形体（deformables）
这一求解器与本论文中的 Articulated Islands Algorithm（关节岛算法） 类似，
并采用 Articulated Body Algorithm（关节体算法） 实现线性时间的正向动力学计算与求解矩阵 A 的构建。
除了物理仿真功能之外，PyBullet 还提供了渲染接口，包括：
- CPU 渲染器（TinyRenderer）
- OpenGL 3.x 渲染与可视化
- 对虚拟现实设备的支持（如 HTC Vive 和 Oculus Rift）
PyBullet 还具有多种几何查询功能：
- 碰撞检测（closest points、overlapping pairs）
- 射线检测（ray intersection test）
- 调试渲染功能（debug lines 与 debug text）
PyBullet 内置 跨平台的客户端-服务器通信支持，包括：
- 共享内存（shared memory）
- UDP 与 TCP 网络协议
这意味着你可以在 Linux 上运行 PyBullet，同时连接到 Windows 上的 VR 服务器。
PyBullet 封装了全新的 Bullet C API ，该 API 被设计为独立于底层物理引擎与渲染引擎，
因此可以轻松迁移到更新版本的 Bullet，或替换为其他物理/渲染引擎。
默认情况下，PyBullet 使用 基于 CPU 的 Bullet 2.x API ，
未来将开放基于 OpenCL GPU 的 Bullet 3.x 支持。
同时还提供与 PyBullet 类似的 C++ API ，称为 b3RobotSimulatorClientAPI。
PyBullet 可以很方便地与 TensorFlow 和 OpenAI Gym 一起使用。
目前，来自以下机构的研究人员都在使用 PyBullet：
- Google Brain
- X（Google X）
- Stanford AI Lab（斯坦福人工智能实验室）
- OpenAI
- INRIA（法国国家信息与自动化研究所）
以及许多其他实验室。
Hello PyBullet World
bash
import pybullet as p
import time
import pybullet_data
physicsClient = p.connect(p.GUI)#or p.DIRECT for non-graphical version
p.setAdditionalSearchPath(pybullet_data.getDataPath()) #optionally
p.setGravity(0,0,-10)
planeId = p.loadURDF("plane.urdf")
startPos = [0,0,1]
startOrientation = p.getQuaternionFromEuler([0,0,0])
boxId = p.loadURDF("r2d2.urdf",startPos, startOrientation)
#set the center of mass frame (loadURDF sets base link frame)
startPos/Ornp.resetBasePositionAndOrientation(boxId, startPos,
startOrientation)
for i in range (10000):
p.stepSimulation()
time.sleep(1./240.)
cubePos, cubeOrn = p.getBasePositionAndOrientation(boxId)
print(cubePos,cubeOrn)
p.disconnect()好的 👍 这段是 PyBullet 官方文档中最核心的部分之一 ，介绍了连接、断开、加载模型以及创建物体的 API。
下面我帮你把这部分系统翻译 + 梳理成中文学习笔记结构化版，方便你学习或查阅（已去掉冗余和重复信息，保持技术准确性）。
🧭 PyBullet 基础核心 API 详解（中英对照整理版）
🧩 1. connect / disconnect / bullet_client
✅ 1.1 connect ------ 连接到物理仿真服务器
在使用 PyBullet 前，第一步必须"连接"到物理仿真 。
PyBullet 基于 客户端-服务器（Client--Server）架构 设计：
- Client（客户端） 负责发送命令
- Server（服务器） 执行物理仿真并返回状态
🔹 内置的服务器类型
PyBullet 自带两种主要服务器：
| 模式 | 功能 |
|---|---|
p.DIRECT |
无图形界面，直接执行仿真（适合云端或无 GPU 环境） |
p.GUI |
带 OpenGL 图形界面的交互式仿真窗口 |
注意：DIRECT 模式下无法访问 OpenGL/VR 硬件功能，但可以用软件渲染 (
getCameraImage) 获取图像。
🔹 语法
python
import pybullet as p
cid = p.connect(p.GUI) # 连接 GUI 模式
# cid = p.connect(p.DIRECT) # 连接无界面模式
# cid = p.connect(p.UDP, "localhost", 1234) # 远程连接返回值：
physicsClientId（非负整数） → 成功连接-1→ 连接失败
每次连接返回一个 ID，多连接时需在其他 API 调用中指定
physicsClientId。
🔹 可选参数（部分模式）
| 参数 | 说明 |
|---|---|
connection_mode |
连接模式（DIRECT, GUI, SHARED_MEMORY, UDP, TCP, GUI_SERVER 等） |
options |
传入 GUI 选项（如背景颜色、窗口大小等） |
hostName |
远程服务器地址（如 "127.0.0.1"） |
port |
网络端口（UDP 默认 1234，TCP 默认 6667） |
示例：
python
p.connect(p.GUI, options="--background_color_red=0.2 --background_color_blue=0.3")
p.connect(p.UDP, "192.168.0.1", 1234)🔹 连接方式汇总
| 模式 | 描述 |
|---|---|
DIRECT |
直接与仿真引擎通信，无图形界面 |
GUI |
创建带有 OpenGL 渲染窗口的仿真界面 |
SHARED_MEMORY |
连接到本机其他进程中的物理服务器（共享内存） |
UDP / TCP |
连接到远程物理服务器 |
GUI_SERVER |
类似 GUI，但允许外部共享内存连接 |
SHARED_MEMORY_SERVER |
类似 DIRECT，但允许共享内存客户端连接 |
SHARED_MEMORY_GUI |
与外部图形服务器连接（如 ExampleBrowser） |
✅ 1.2 getConnectionInfo / isConnected / setTimeOut
| 函数 | 功能 |
|---|---|
getConnectionInfo(clientId) |
返回连接信息 [isConnected, connectionMethod] |
isConnected(clientId) |
返回是否连接成功（True/False） |
setTimeOut(seconds) |
设置命令超时时间，超时未响应将自动断开连接 |
✅ 1.3 disconnect ------ 断开连接
python
p.disconnect(physicsClientId=cid)- 如果是
DIRECT或GUI，会关闭仿真引擎。 - 如果是远程物理服务器，则服务器继续运行。
✅ 1.4 bullet_client ------ 多仿真并行管理
PyBullet 支持同时运行多个独立仿真环境。
使用 pybullet_utils.bullet_client 可以方便地管理多个连接。
python
from pybullet_utils import bullet_client
c1 = bullet_client.BulletClient(connection_mode=p.DIRECT)
c2 = bullet_client.BulletClient(connection_mode=p.GUI)每个 BulletClient 实例都自动管理自己的 physicsClientId，
API 与 pybullet 完全一致。
例如：强化学习环境（如 pybullet_envs）通过
bullet_client管理多个并行仿真实例。
🌍 2. setGravity
默认情况下，PyBullet 中无重力。
使用以下命令启用：
python
p.setGravity(0, 0, -9.8)参数：
gravX, gravY, gravZ：分别为 X/Y/Z 方向的重力分量physicsClientId（可选）：多服务器时指定哪个仿真环境
🤖 3. 加载机器人模型：loadURDF / loadSDF / loadMJCF
✅ 3.1 loadURDF
用于加载 URDF 格式的机器人/场景模型。
python
robot_id = p.loadURDF("kuka_iiwa/model.urdf", [0, 0, 0], useFixedBase=True)URDF（Universal Robot Description Format）是 ROS 中常用的机器人描述文件。
⚠️ 注意事项
- URDF 中的关节通常默认启用电机（motor），阻止自由运动。
→ 使用setJointMotorControl2修改控制模式。 - PyBullet 会缓存文件以加快加载，可通过
p.setPhysicsEngineParameter(enableFileCaching=0)关闭。
🔹 常用参数
| 参数 | 说明 |
|---|---|
fileName |
URDF 文件路径 |
basePosition |
初始位置 [x, y, z] |
baseOrientation |
初始姿态四元数 [x, y, z, w] |
useFixedBase |
是否固定底座 |
useMaximalCoordinates |
是否使用最大坐标法（性能优化） |
globalScaling |
模型缩放系数 |
flags |
控制加载行为的标志位（见下表） |
🔹 常用 flags
| flag | 功能 |
|---|---|
URDF_USE_SELF_COLLISION |
启用自碰撞检测 |
URDF_MERGE_FIXED_LINKS |
合并固定链接（提升性能） |
URDF_USE_INERTIA_FROM_FILE |
使用文件中定义的惯性张量 |
URDF_ENABLE_SLEEPING |
启用休眠（未运动时暂停计算） |
URDF_USE_MATERIAL_COLORS_FROM_MTL |
从 .mtl 文件读取材质颜色 |
URDF_ENABLE_CACHED_GRAPHICS_SHAPES |
缓存图形形状，加快加载速度 |
返回：bodyUniqueId（模型唯一 ID，整数）
✅ 3.2 loadSDF / loadMJCF
python
ids = p.loadSDF("husky/husky.sdf")| 格式 | 说明 |
|---|---|
.sdf |
支持多物体模型（Gazebo 格式） |
.mjcf |
MuJoCo 格式（常用于 OpenAI Gym） |
返回：多个对象的 ID 列表 [id1, id2, ...]
💾 4. 状态保存与恢复
| 函数 | 功能 |
|---|---|
saveState() |
保存当前仿真状态到内存 |
saveBullet(filename) |
保存状态到 .bullet 文件 |
restoreState(fileName/stateId) |
从保存状态恢复（包括接触点） |
removeState(stateId) |
删除保存的状态 |
saveWorld(filename) |
保存当前世界为 Python 文件（可重新加载） |
⚠️ 注意：恢复状态前必须重新加载相同模型和约束结构。
🧱 5. 创建几何形状（低级 API）
虽然加载 URDF/SDF 是最常见的方式，
但也可以使用以下函数直接创建几何形状：
✅ 5.1 createCollisionShape ------ 创建碰撞体
python
shape_id = p.createCollisionShape(
p.GEOM_BOX,
halfExtents=[0.5, 0.5, 0.5]
)| 参数 | 说明 |
|---|---|
shapeType |
几何类型（GEOM_SPHERE, BOX, CYLINDER, MESH 等） |
radius, halfExtents, height |
几何参数 |
fileName |
网格文件路径（.obj） |
meshScale |
网格缩放 |
planeNormal |
平面法向量 |
flags |
特殊选项，如 GEOM_FORCE_CONCAVE_TRIMESH（用于静态凹面） |
返回：collisionShapeId
✅ 5.2 createVisualShape ------ 创建视觉形状
python
vis_id = p.createVisualShape(
p.GEOM_BOX,
halfExtents=[0.5, 0.5, 0.5],
rgbaColor=[0.2, 0.5, 0.8, 1.0]
)可设置颜色、纹理、镜面反射等属性。
用于视觉显示，不参与物理计算。
✅ 5.3 createCollisionShapeArray / removeCollisionShape
createCollisionShapeArray：批量创建多个形状（提高效率）removeCollisionShape(id)：移除碰撞形状
🧱 PyBullet 几何形状与多体系统、仿真步骤、姿态转换（中英对照详解）
🧩 1️⃣ createVisualShape ------ 创建视觉形状（Visual Shape）
与 createCollisionShape 类似，但只影响 渲染外观，不参与物理计算。
🔹 语法
python
shape_id = p.createVisualShape(
shapeType=p.GEOM_BOX,
halfExtents=[1,1,1],
rgbaColor=[0.5,0.2,0.8,1]
)🔹 参数说明
| 参数名 | 类型 | 适用 | 默认值 | 说明 |
|---|---|---|---|---|
| shapeType | int | 必需 | --- | 形状类型（GEOM_SPHERE, GEOM_BOX, GEOM_CAPSULE, GEOM_CYLINDER, GEOM_PLANE, GEOM_MESH） |
| radius | float | 球体/胶囊/圆柱 | 0.5 | 半径 |
| halfExtents | vec3 | 盒体 | [1,1,1] | 长宽高的一半 |
| length | float | 胶囊/圆柱 | 1 | 长度或高度 |
| fileName | str | 网格 | --- | Wavefront .obj 文件路径 |
| meshScale | vec3 | 网格 | [1,1,1] | 缩放比例 |
| planeNormal | vec3 | 平面 | [0,0,1] | 平面法线 |
| flags | int | --- | 0 | 备用（暂未使用） |
| rgbaColor | vec4 | 所有 | --- | RGBA 颜色（0~1） |
| specularColor | vec3 | 所有 | --- | 镜面反射颜色（RGB 0~1） |
| visualFramePosition | vec3 | 所有 | [0,0,0] | 可视形状相对 link 的平移偏移 |
| visualFrameOrientation | vec4 | 所有 | [0,0,0,1] | 可视形状相对 link 的旋转（四元数） |
| vertices / indices / uvs / normals | list | 网格 | --- | 若不使用 .obj 文件，可直接传入顶点数据 |
| physicsClientId | int | 多连接时 | --- | 指定仿真客户端 |
返回值：
- 成功：视觉形状 ID（非负整数）
- 失败：-1
💡 示例
python
# 1. 立方体可视形状
cube_vis = p.createVisualShape(
shapeType=p.GEOM_BOX,
halfExtents=[1,1,1],
rgbaColor=[0.2, 0.6, 0.8, 1]
)
# 2. 球体可视形状
sphere_vis = p.createVisualShape(
shapeType=p.GEOM_SPHERE,
radius=0.5,
specularColor=[0.5,0.5,0.5]
)🧩 2️⃣ createVisualShapeArray ------ 批量创建视觉形状
和 createVisualShape 相同，只是参数改为列表形式，适合同时创建多个对象。
参见官方示例：createVisualShapeArray.py
🧩 3️⃣ createMultiBody ------ 创建多体系统（Rigid body + Links）
虽然通常使用 loadURDF()、loadSDF() 来加载模型，
但 createMultiBody() 可以让你手动定义物体与连杆的物理结构 ，
实现完全自定义的物理系统。
🔹 用法示例
python
cuid = p.createCollisionShape(p.GEOM_BOX, halfExtents=[1,1,1])
mass = 0 # 静态物体
body = p.createMultiBody(baseMass=mass, baseCollisionShapeIndex=cuid)🔹 参数说明（基础部分）
| 参数 | 类型 | 默认 | 说明 |
|---|---|---|---|
| baseMass | float | 0 | 底座质量（kg） |
| baseCollisionShapeIndex | int | -1 | createCollisionShape 的返回 ID |
| baseVisualShapeIndex | int | -1 | createVisualShape 的返回 ID |
| basePosition | vec3 | [0,0,0] | 底座世界坐标位置 |
| baseOrientation | vec4 | [0,0,0,1] | 底座姿态（四元数） |
| baseInertialFramePosition | vec3 | [0,0,0] | 惯性中心偏移位置 |
| baseInertialFrameOrientation | vec4 | [0,0,0,1] | 惯性中心偏移方向 |
🔹 多连杆（links）扩展部分
注意：所有 list 参数的长度必须一致。
| 参数 | 类型 | 说明 |
|---|---|---|
linkMasses |
list[float] | 每个连杆的质量 |
linkCollisionShapeIndices |
list[int] | 每个连杆的碰撞形状 ID |
linkVisualShapeIndices |
list[int] | 每个连杆的视觉形状 ID |
linkPositions |
list[vec3] | 连杆相对于父节点的局部位置 |
linkOrientations |
list[vec4] | 连杆局部姿态（四元数） |
linkInertialFramePositions |
list[vec3] | 连杆惯性坐标系位置 |
linkInertialFrameOrientations |
list[vec4] | 连杆惯性坐标系方向 |
linkParentIndices |
list[int] | 父节点索引（0 为 base） |
linkJointTypes |
list[int] | 关节类型（见下） |
linkJointAxis |
list[vec3] | 关节旋转轴方向（局部坐标） |
🔹 支持的关节类型
| 类型 | 含义 |
|---|---|
p.JOINT_REVOLUTE |
转动关节（Revolute） |
p.JOINT_PRISMATIC |
直线关节（滑动） |
p.JOINT_SPHERICAL |
球面关节 |
p.JOINT_FIXED |
固定连接 |
🔹 其他参数
| 参数 | 说明 |
|---|---|
useMaximalCoordinates |
是否使用最大坐标法（实验性） |
flags |
与 loadURDF 类似的控制选项（如 URDF_USE_SELF_COLLISION） |
batchPositions |
批量创建多个多体时的基础位置列表 |
physicsClientId |
指定仿真客户端 |
返回值：
- 成功：唯一的 body ID
- 失败：-1
🧩 4️⃣ getMeshData ------ 获取网格信息（实验性）
用于获取物体的网格顶点与索引。
| 参数 | 类型 | 说明 |
|---|---|---|
bodyUniqueId |
int | 物体 ID |
linkIndex |
int | 连杆索引 |
collisionShapeIndex |
int | 复合碰撞形状的索引 |
flags |
int | 选择网格数据类型（渲染/仿真） |
physicsClientId |
int | 多客户端选择 |
示例：
python
verts, indices = p.getMeshData(body_id, linkIndex=0)🧩 5️⃣ stepSimulation ------ 单步仿真推进
执行一步完整的仿真更新（碰撞检测 + 约束求解 + 动力学积分）。
python
p.stepSimulation()默认时间步：1/240s
可通过 p.setTimeStep() 修改。
返回：
-
默认无返回值
-
若启用
reportSolverAnalytics，则返回每个「动力学岛（island）」的信息：islandIdnumBodiesnumIterationsUsedremainingResidual
🧩 6️⃣ performCollisionDetection ------ 仅执行碰撞检测阶段
python
p.performCollisionDetection()执行碰撞检测但不积分、不求解约束 。
执行后可用 p.getContactPoints() 获取接触信息。
🧩 7️⃣ setRealTimeSimulation ------ 开启/关闭实时仿真
默认情况下，仿真不会自动运行（需要手动 stepSimulation()）。
若想让物理引擎根据系统时钟自动前进，可启用：
python
p.setRealTimeSimulation(1)| 参数 | 说明 |
|---|---|
enableRealTimeSimulation |
1 启用、0 禁用 |
physicsClientId |
可选 |
⚠️ 注意：
DIRECT模式下无效。GUI、VR、TCP/UDP模式下有效（服务器线程自动运行）。
🧩 8️⃣ getBasePositionAndOrientation ------ 获取基座姿态
python
pos, orn = p.getBasePositionAndOrientation(body_id)返回：
pos→ [x, y, z]orn→ [x, y, z, w]（四元数）
可用 p.getEulerFromQuaternion(orn) 转换为欧拉角。
🧩 9️⃣ resetBasePositionAndOrientation ------ 重置基座姿态
python
p.resetBasePositionAndOrientation(body_id, [0,0,1], [0,0,0,1])通常用于初始化阶段，不建议在仿真中动态修改。
此操作会清零线速度和角速度。
若需设定初始速度，用 resetBaseVelocity()。
🧩 🔄 姿态与坐标变换工具函数
PyBullet 提供若干辅助函数来处理姿态转换。
| 函数 | 功能 | 输入 / 输出 |
|---|---|---|
getQuaternionFromEuler(euler) |
欧拉角 → 四元数 | 输入 [roll, pitch, yaw] → 输出 [x, y, z, w] |
getEulerFromQuaternion(quat) |
四元数 → 欧拉角 | 输入 [x, y, z, w] → 输出 [roll, pitch, yaw] |
getMatrixFromQuaternion(quat) |
四元数 → 3×3 旋转矩阵 | 输出 9 个浮点数的列表 |
getAxisAngleFromQuaternion(quat) |
四元数 → 旋转轴 + 角度 | 返回 (axis, angle) |
multiplyTransforms(posA, ornA, posB, ornB) |
复合两个位姿变换 | 输出合并后的 (pos, orn) |
invertTransform(pos, orn) |
求逆变换 | 返回反向的 (pos, orn) |
✅ 小结
| 功能类别 | 关键函数 |
|---|---|
| 创建视觉形状 | createVisualShape, createVisualShapeArray |
| 创建物理系统 | createMultiBody |
| 仿真与碰撞 | stepSimulation, performCollisionDetection, setRealTimeSimulation |
| 获取/重置姿态 | getBasePositionAndOrientation, resetBasePositionAndOrientation |
| 姿态转换工具 | getQuaternionFromEuler, getEulerFromQuaternion, multiplyTransforms 等 |
🧭 PyBullet 仿真流程图（从零开始）
┌────────────────────────────────────────────┐
│ 1️⃣ 连接物理引擎服务器 │
│ connect(p.GUI / p.DIRECT / p.SHARED) │
└────────────────────────────────────────────┘
│
▼
┌────────────────────────────────────────────┐
│ 2️⃣ 设置物理参数（可选） │
│ setGravity(), setTimeStep(), etc. │
└────────────────────────────────────────────┘
│
▼
┌────────────────────────────────────────────┐
│ 3️⃣ 创建或加载物体模型 │
│ loadURDF() / createCollisionShape() │
│ + createVisualShape() + createMultiBody() │
└────────────────────────────────────────────┘
│
▼
┌────────────────────────────────────────────┐
│ 4️⃣ 初始化位置与姿态（可选） │
│ resetBasePositionAndOrientation() │
│ resetBaseVelocity() │
└────────────────────────────────────────────┘
│
▼
┌────────────────────────────────────────────┐
│ 5️⃣ 仿真循环 │
│ while True: │
│ stepSimulation() │
│ getBasePositionAndOrientation() │
│ (可视化 / 控制 / 数据记录) │
│ time.sleep(dt) │
└────────────────────────────────────────────┘
│
▼
┌────────────────────────────────────────────┐
│ 6️⃣ 断开连接（清理资源） │
│ disconnect() │
└────────────────────────────────────────────┘💻 完整 Python 示例代码
python
import pybullet as p
import pybullet_data
import time
# 1️⃣ 连接物理引擎（GUI模式可视化 / DIRECT模式无界面）
physicsClient = p.connect(p.GUI) # 或者 p.DIRECT
# 2️⃣ 设置仿真环境参数
p.setAdditionalSearchPath(pybullet_data.getDataPath()) # 加载官方模型路径
p.setGravity(0, 0, -9.8)
p.setTimeStep(1.0 / 240.0)
# 3️⃣ 创建地面和平面
plane_id = p.loadURDF("plane.urdf")
# 也可以自定义形状：
# collision = p.createCollisionShape(p.GEOM_BOX, halfExtents=[1,1,0.1])
# body = p.createMultiBody(baseMass=0, baseCollisionShapeIndex=collision)
# 4️⃣ 创建一个机器人或简单物体（例如球体）
start_pos = [0, 0, 1]
start_orn = p.getQuaternionFromEuler([0, 0, 0])
ball_collision = p.createCollisionShape(p.GEOM_SPHERE, radius=0.1)
ball_visual = p.createVisualShape(p.GEOM_SPHERE, radius=0.1, rgbaColor=[1, 0, 0, 1])
ball_id = p.createMultiBody(baseMass=1,
baseCollisionShapeIndex=ball_collision,
baseVisualShapeIndex=ball_visual,
basePosition=start_pos,
baseOrientation=start_orn)
# 5️⃣ 仿真主循环
for i in range(240 * 5): # 模拟5秒（240Hz）
p.stepSimulation()
pos, orn = p.getBasePositionAndOrientation(ball_id)
print(f"Step {i}: pos={pos}, orn={orn}")
time.sleep(1.0 / 240.0) # 实时同步
# 6️⃣ 断开连接
p.disconnect()📘 总结要点
| 阶段 | 主要函数 | 说明 |
|---|---|---|
| 初始化 | connect() |
连接到物理引擎服务器 |
| 环境设置 | setGravity(), setTimeStep() |
设置仿真参数 |
| 加载模型 | loadURDF() / createMultiBody() |
加载或自定义刚体 |
| 状态初始化 | resetBasePositionAndOrientation() |
重置初始位置姿态 |
| 仿真推进 | stepSimulation() |
执行一步仿真（前向动力学、碰撞检测等） |
| 数据读取 | getBasePositionAndOrientation() |
获取状态信息 |
| 清理退出 | disconnect() |
关闭物理引擎 |
