AVL树的结构:

AVL树相比二叉树多了平衡因子和parent指针(用来更新平衡因子)。

首先AVL树的节点我们需要封装到一个结构体AVLTreeNode中进行说明,这个节点的结构体中有一个键值对,pair<K,V>_kv;是用来存储节点的键值对的,在关联式容器中,每个节点都需要保存"键"和"值"的组合,如果要插入一个元素,需要明确插入的键是什么,对应的值是什么。_kv就是来存储这些信息的。还需要定义一个AVLTreeNode<K,V>类型的指针_left,用于指向当前节点的左子节点。定义一个指针_right,用于指向当前节点的右子节点,_parent用于指向当前节点的父节点。还需要有一个整型成员变量_bf,即平衡因子。

定义一个AVLTreeNode的构造函数,参数是一个 pair<K,V>类型的常量引用kv,用于初始化节点的键值对数据。对_left,_right,_parent这些指针初始化为nullptr,表示当前的节点初始化没有左节点,右节点,父节点,平衡因子是0.表示初始化节点的左右子树高度相同。

在AVLTree树中,树的根节点为nullptr。

cpp 复制代码
#pragma once
#include<iostream>
#include<map>
#include<set>
using namespace std;
template<class K,class V>
struct AVLTreeNode
{
	pair<K, V>_kv;
	AVLTreeNode<K, V>* _left;
	AVLTreeNode<K, V>* _right;
	AVLTreeNode<K, V>* _parent;
	int _bf;


	AVLTreeNode(const pair<K, V>& kv)
		:_kv(kv)
		,_left(nullptr)
		,_right(nullptr)
		,_parent(nullptr)
		,_bf(0)
	{ }
};

template<class K,class V>
class AVLTree
{
typedef AVLTreeNode<K, V> Node;
public:

private:
	Node* _root = nullptr;
};

AVL树的节点插入

如果要插入,先判断插入的节点与当前节点进行对比,小于的插入到左边,大于的插入到右边,如果相等就返回false,这一步也就是去重操作,跟父亲节点进行对比,如果大于父亲节点,那就插入到父亲节点的右边,小于父亲节点就插入到父亲节点的左边。

这些步骤跟二叉搜索树是类似的,接下来看一看不一样的地方在哪里,AVL树需要更新平衡点,就需要父节点的链接,将cur->_parent=parent,链接好了之后,开始了解平衡因子是怎么运作的?

平衡因子的更新:

平衡因子=右子树高度-左子树高度

只有子树高度变化才会影响平衡因子的变动。

插入一个节点会引起平衡因子的变动,如果新增节点在parent的右子树,parent的平衡因子++,新增节点在parent的左子树,parent的平衡因子--。

parent所在子树的高度决定了是否会继续向上更新。

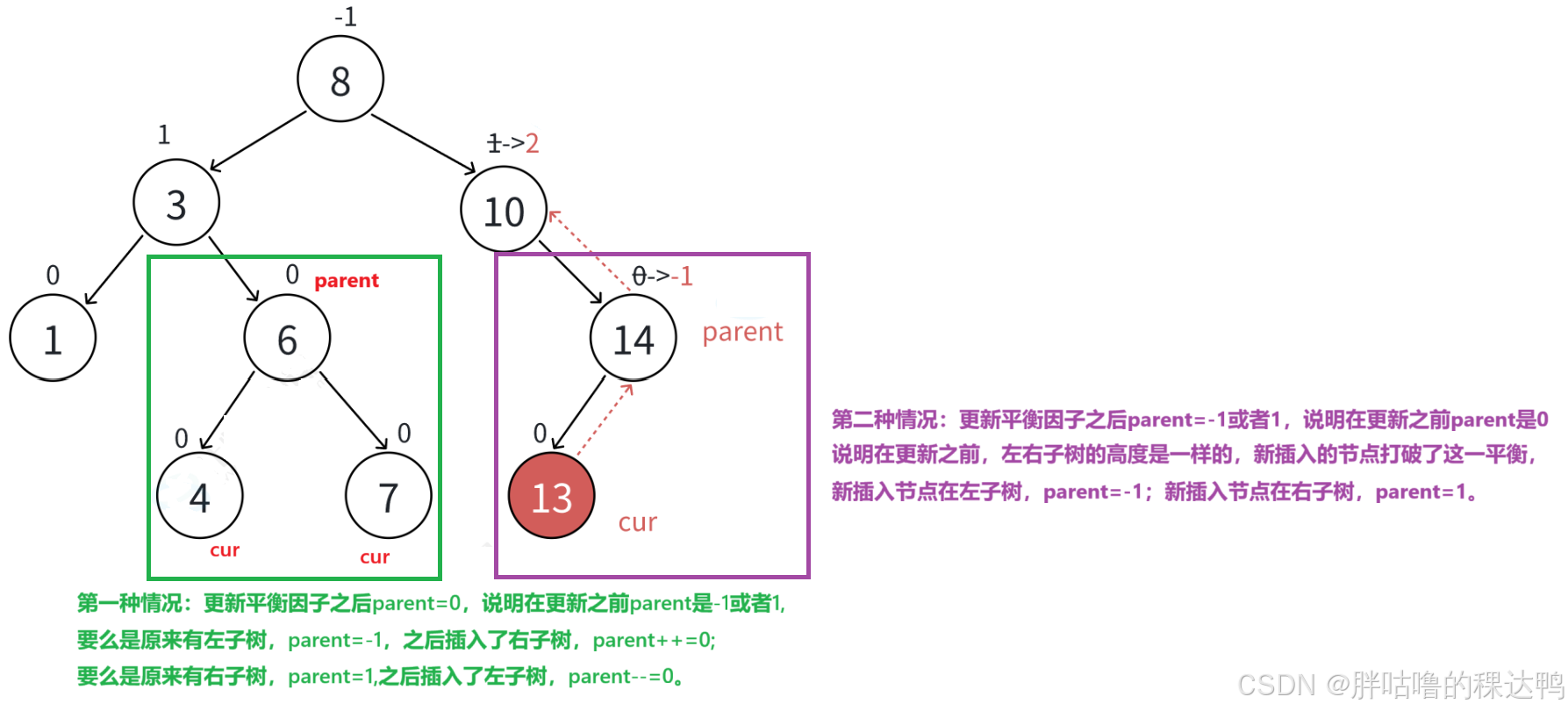

更新停止的条件:

第一种情况:更新平衡因子之后parent=0,说明在更新之前parent是-1或者1,

要么是原来有左子树,parent=-1,之后插入了右子树,parent ++ =0;

要么是原来有右子树,parent=1,之后插入了左子树,parent -- -- =0。

第二种情况:更新平衡因子之后parent=-1或者1,说明在更新之前parent是0

说明在更新之前,左右子树的高度是一样的,新插入的节点打破了这一平衡,

新插入节点在左子树,parent=-1;新插入节点在右子树,parent=1。

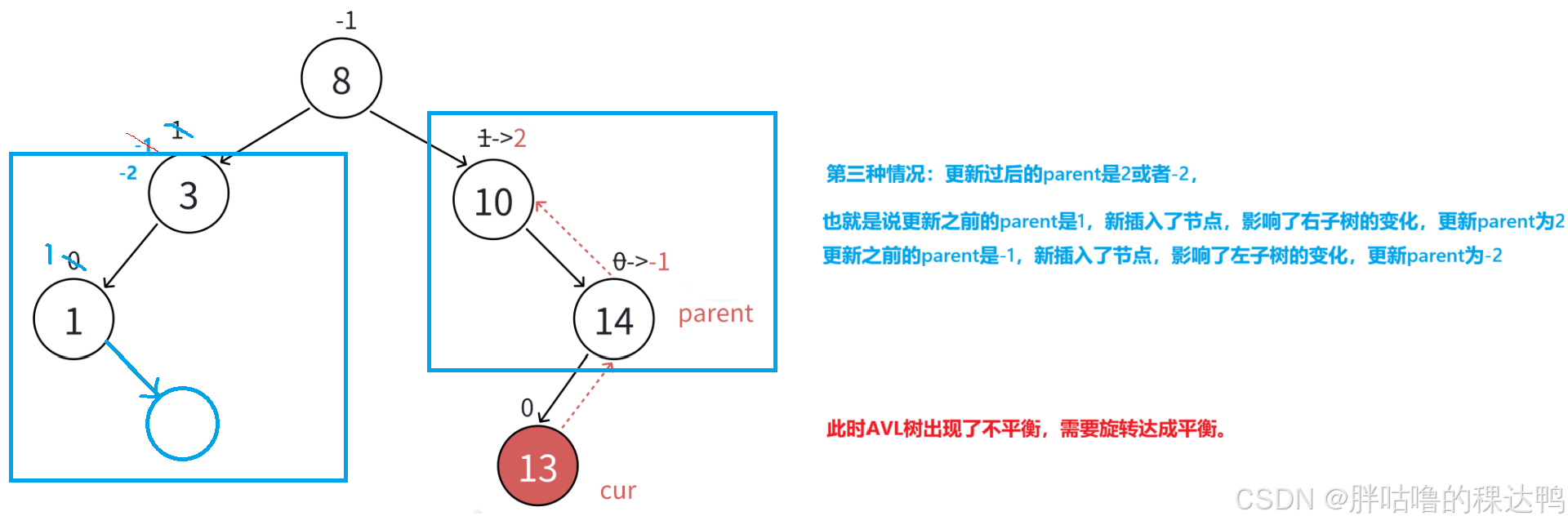

第三种情况:

更新平衡因子之后的parent是2或者-2.

也就是说更新之前的parent是1,新插入了节点,影响了右子树的变化,更新parent为2

更新之前的parent是-1,新插入了节点,影响了左子树的变化,更新parent为-2.

cpp 复制代码
template<class K,class V>
class AVLTree
{
	typedef AVLTreeNode<K, V> Node;
public:
	bool insert(const pair<K, V>& kv)
	{
			if (_root == nullptr) { _root = new Node(kv); return true; }
			Node* cur = _root; Node* parent = nullptr;
			while (cur)
			{
				if (cur->_kv.first > kv.first) { parent = cur; cur = cur->_left; }
				else if (cur->_kv.first < kv.first) { parent = cur; cur = cur->_right; }
				else { return false; }
			}
			cur = new Node(kv);
			if (parent->_kv.first > kv.first) { parent->_left = cur; }
			else { parent->_right = cur; }

			cur->_parent = parent;//链接父亲

			//更新平衡因子
			while (parent)
			{
				if (cur = parent->_right)  parent->_bf++;
				else  parent->_bf--;
				if (parent->_bf == 0) { break; }
				else if (parent->_bf == -1 || parent->_bf == 1) {cur= parent ; parent = parent->_parent; }
				else if (parent->_bf == -2 || parent->_bf == 2)
				{
					//这里树已经不平衡了,所以要进行旋转处理
					break;
				}
				else{ assert(false); }
			}


			return true;
	}

private:
	Node* _root = nullptr;
};

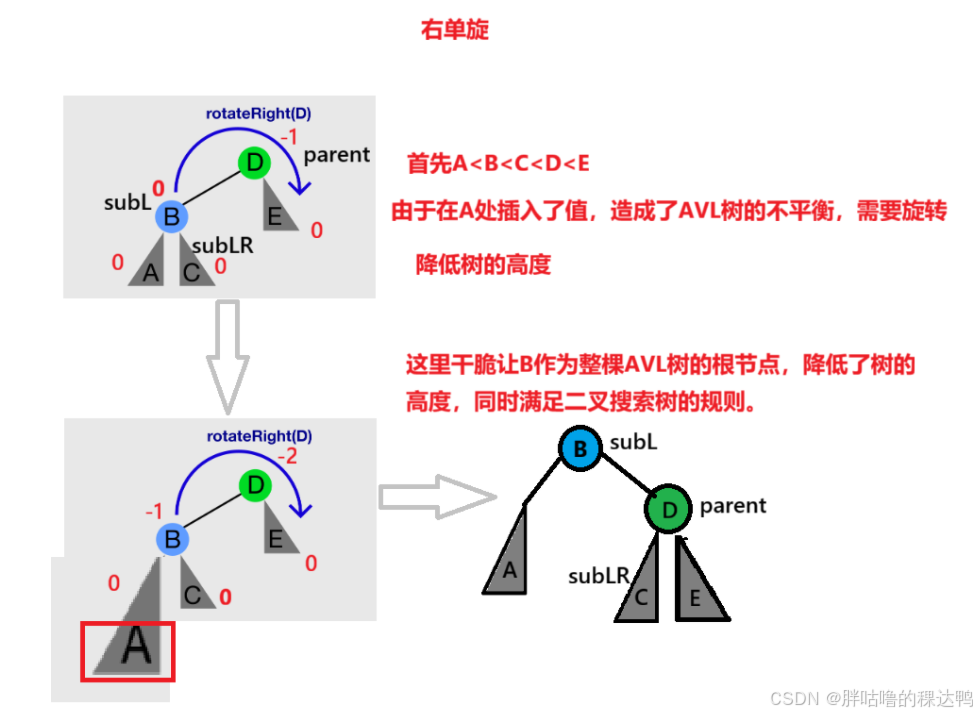

旋转的说明:

记住:旋转是因为不平衡所以旋转。哪一端高就需要被优化,右边高向左旋转,调整为一样高的(左单旋);左边高向右旋转,调整为一样高的(右单旋)。

这里看图画的很清楚,首先要给节点命名,Node* subL=parent->_left,subL作为parent的左子树节点,Node* subLR=subL->_right,subLR作为subL的右子树节点,旋转的时候,让parent->_left指向subLR。至少图中是这样子完成右单旋的。实际上,图中和代码实际的操作是不一样的。
这里需要改进:那么subLR的位置为空该怎么办?
如果直接让subL->_right=subLR,此时的subLR是不能直接指向parent节点(看原图中),所以这里也需要改进一下。

接着上述代码,if(subLR!=nullptr),subLR->_parent=parent;不为空就可以指向parent.

修改父亲的指向,subL->_right=parent;parent->_parent=subL;
还需要该进:如果更新好了之后,这些节点是一个大AVL树的一部分呢,还需要向上进行调整

这里我们这样来设定,如果父亲节点为根节点_root,那么就让父亲节点的父亲节点为根节点,这里又发现我们之前设置的一个漏洞,在旋转更新新的父亲节点的时候,要把旧的父亲节点的父亲保存起来,也就是说要提前保存好爷爷节点。Node* grandParent = parent->_parent;

如果父亲节点为根节点,也就是说爷爷节点指向空,此时这个_root=subL,而且还要进行链接,subL->_parent = nullptr;

如果爷爷节点不为空,也就是说我们旋转的这一部分是大AVL树的一部分,如果旋转的这一部分在爷爷节点的左子树,链接grandParent->_left=subL;如果链接的这一部分在爷爷的右子树,链接grandparent->_right=subL,然后还要申明一下subL->_parent=grandparent

最后改一下平衡因子:parent->_bf = subLR->_bf = 0。

上代码!

cpp 复制代码
//右单旋
void rotateRight(Node* parent)
{
	//定义节点
	Node* subL = parent->_left;
	Node* subLR = subL->_right;

	//开始旋转:先认子再认父
	parent->_left = subLR;
	if (subLR)
		subLR->_parent = parent;

	Node* grandParent = parent->_parent;//保存爷爷节点
	subL->_right = parent;
	parent->_parent = subL;

	//判断是不是AVL子树或者整个AVL树
	//是整个AVL树
	if (parent==_root) { _root = subL; subL->_parent = nullptr; }
	else
	{
		//子树,原根是爷爷节点左节点,现在是爷爷节点左节点指向新根
		if (parent == grandParent->_left) { grandParent->_left = subL; }
		else { grandParent->_right = subL; }
		subL->_parent = grandParent;
	}

	//更新平衡因子
	parent->_bf = subL->_bf = 0;
}

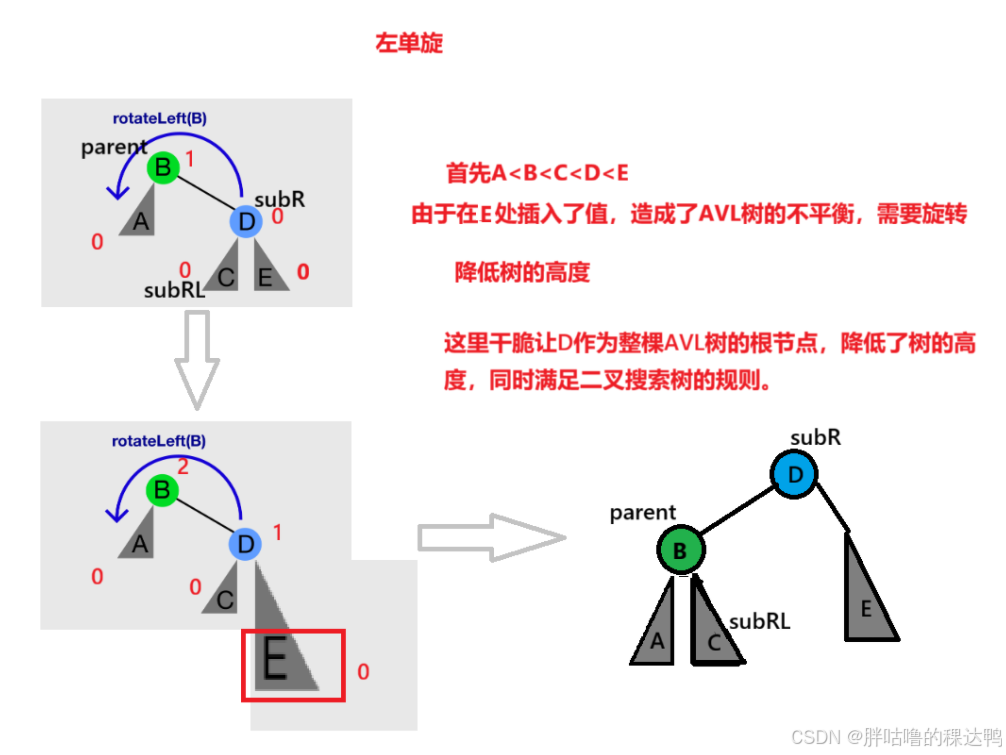

左单旋:

先定义subR和subRL的指针指向,然后开始左旋,先让parent的左子树指向subRL,再来判断,subRL是不是指向为空,不为空,就可以让subRL的父亲节点跟parent进行链接。

然后subR的左子树指向parent,parent的父亲节点指向subR,这样就做好了链接,

再来判断左单旋的这一部分是不是大AVL树的一部分,这样就要先在左单旋节点链接之前保存好爷爷节点的指针,Node* grandParent=parent->_parent;

如果爷爷节点为空,那么就说明我们刚单旋的一部分,subR是根节点,而且这个subR的父亲节点要置为空;

如果爷爷节点不为空,那么:原来爷爷节点指向左子树是parent,现在替换为爷爷节点指向左子树是subR;

原来爷爷节点指向右子树是parent,现在替换为爷爷节点指向右子树是subR.

然后需要申明subR的父亲节点是爷爷节点。

最后更新一下平衡因子。

cpp 复制代码
//左单旋
void rotateLeft(Node* parent)
{
	//定义节点
	Node* subR = parent->_right;
	Node* subRL = subR->_left;

	//旋转:先认子再认父
	parent->_right = subRL;
	if (subRL)
		subRL->_parent = parent;

	Node* grandParent = parent->_parent;//保存爷爷节点
	subR->_left = parent;
	parent->_parent = subR;

	//判断是不是AVL子树或者整个AVL树
	//是整个AVL树
	if (parent==_root) { _root = subR; subR->_parent = nullptr; }
	else
	{//子树,原根是爷爷节点左节点,现在是爷爷节点左节点指向新根
		if (parent == grandParent->_left) { grandParent->_left = subR; }
		else { grandParent->_right = subR; }
		subR->_parent = grandParent;
	}

	//更新平衡因子
	parent->_bf = subR->_bf = 0;
}

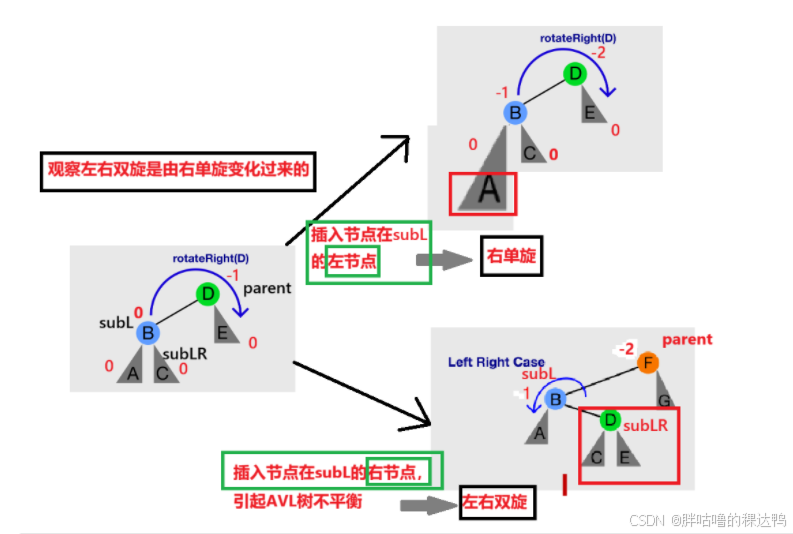

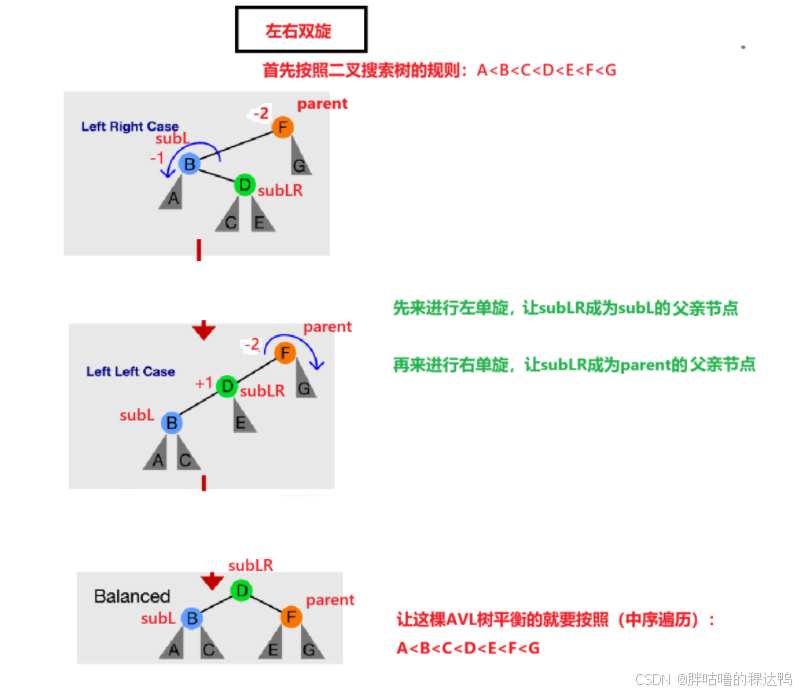

左右双旋:

演化规则:

先进行左单旋:插入节点subLR部分太高了,右边太高往左边旋转变平衡,降低树的高度,这一部分将以父亲节点的根为旋转点,parent->_left,可以直接调用左单旋的代码,rotateLeft(parent->_left),

然后进行右单旋:调正之后使得左边变高了,所以再次往右边进行调整,这里可以直接调用右单旋的代码,旋转点是parent. rotateRight(parent)

这一步就大致完成了我们的左右双旋步骤。

但是: (这些要放在调用左单旋,右单旋的前面进行记录)(为什么博主没有放在前面,目的是梳理代码完成的过程。)

上述调用左单旋,右单旋的会将所有的平衡因子改0,但是旋转的时候我们还需要旋转前的节点,所以首先将平衡因子会改变的几个节点(subL,subLR)命名并存储,Node* subL=parent->_left; Node* subLR=subL->_right;

存储新的父亲节点subLR的平衡因子。

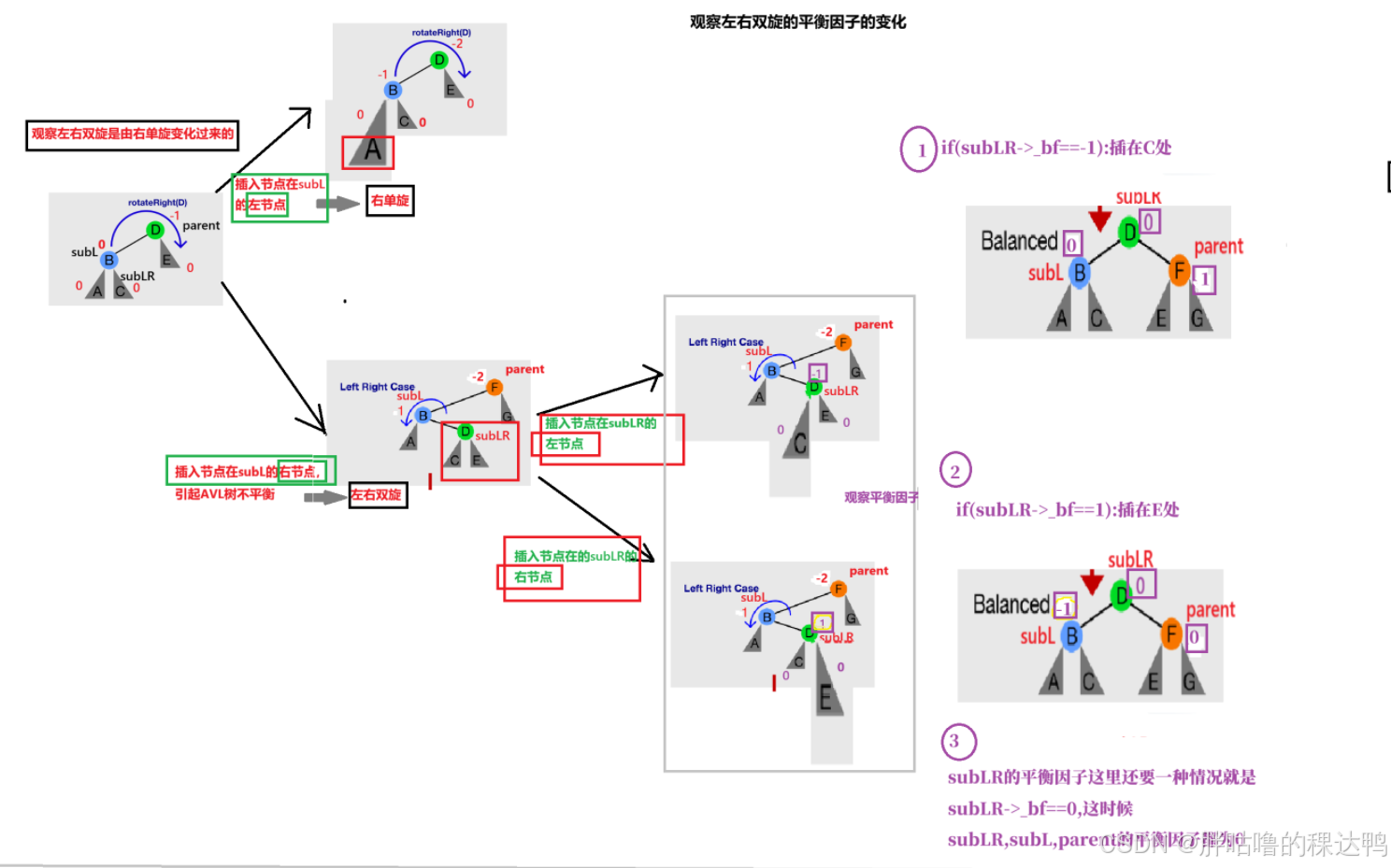

然后到了更新平衡因子的一步了:

如果subLR的平衡因子为0,那就说明这个树只有一个根节点,根节点的左节点,还有一个就是subLR的节点(插入在根节点左节点的右边);

如果subLR的平衡因子为-1,那就说明插入的节点插入在C的位置,

cpp 复制代码
//左右双旋
void RotateLR(Node* parent)
{
	//定义节点
	Node* subL = parent->_left;
	Node* subLR = subL->_right;
	int bf=subLR->_bf;//记录平衡因子

	rotateLeft(parent->_left);//左旋
	rotateRight(parent);//右旋

	//看图记录平衡因子
	if (bf == -1) { subLR->_bf = 0; subL->_bf = 0; parent->_bf = 1; }
	else if (bf == 1) { subLR->_bf = 0; subL->_bf = -1; parent->_bf = 0; }
	else if (bf == 0) { subLR->_bf = 0; subL->_bf = 0; parent->_bf = 0; }
	else { assert(false); }

}

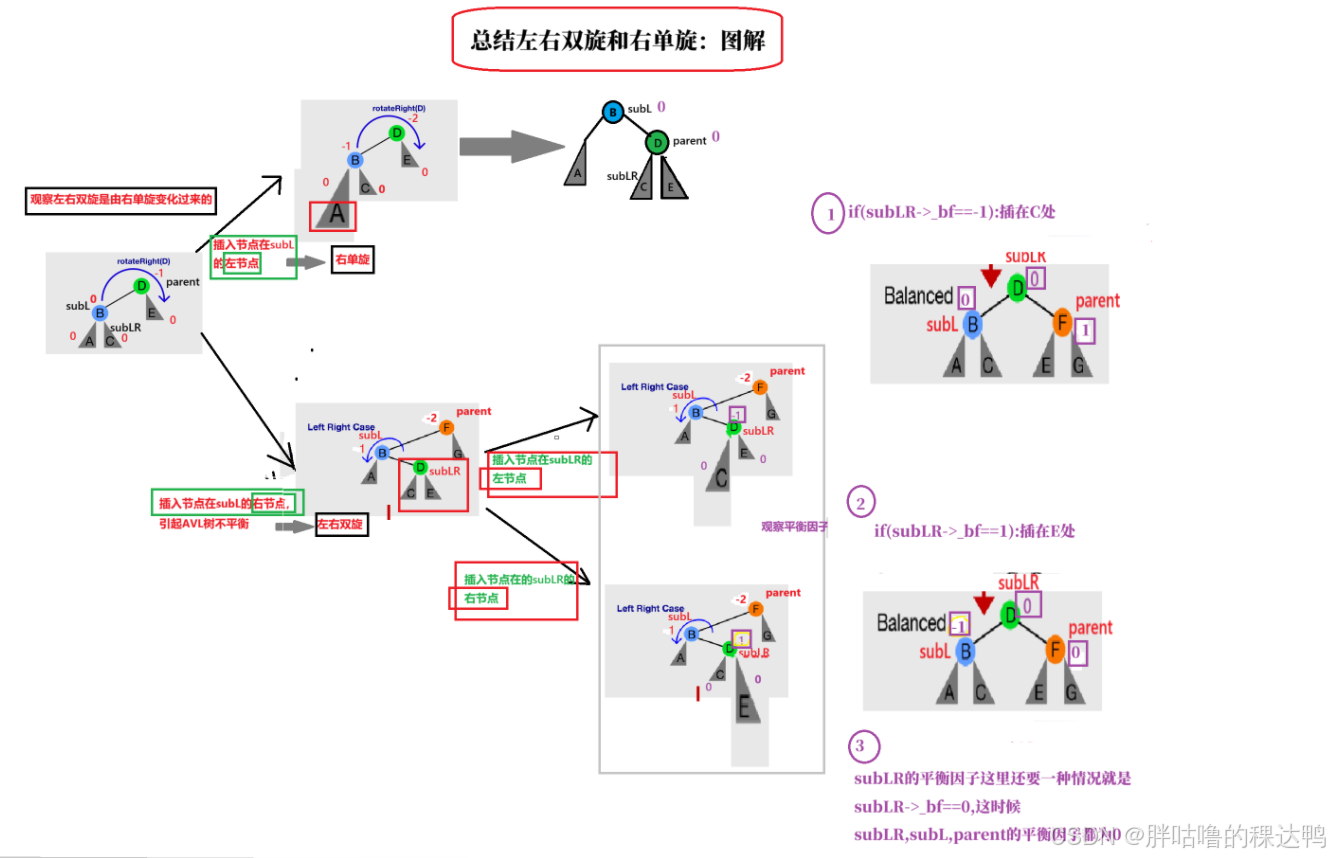

总结左右双旋和右单旋:

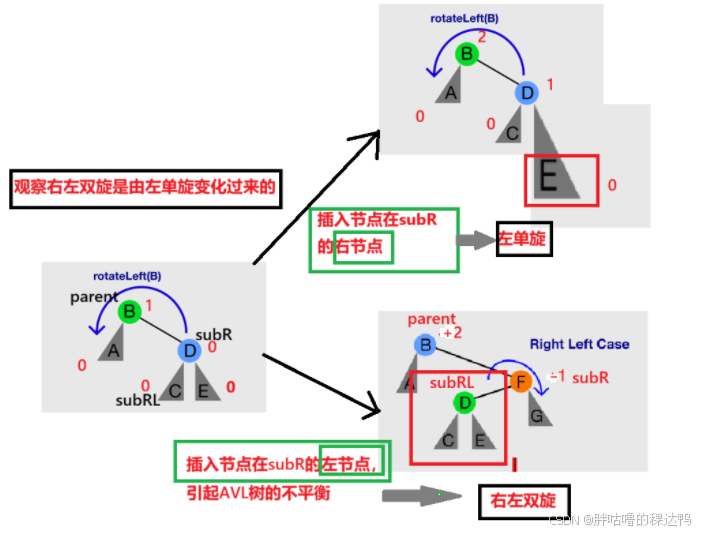

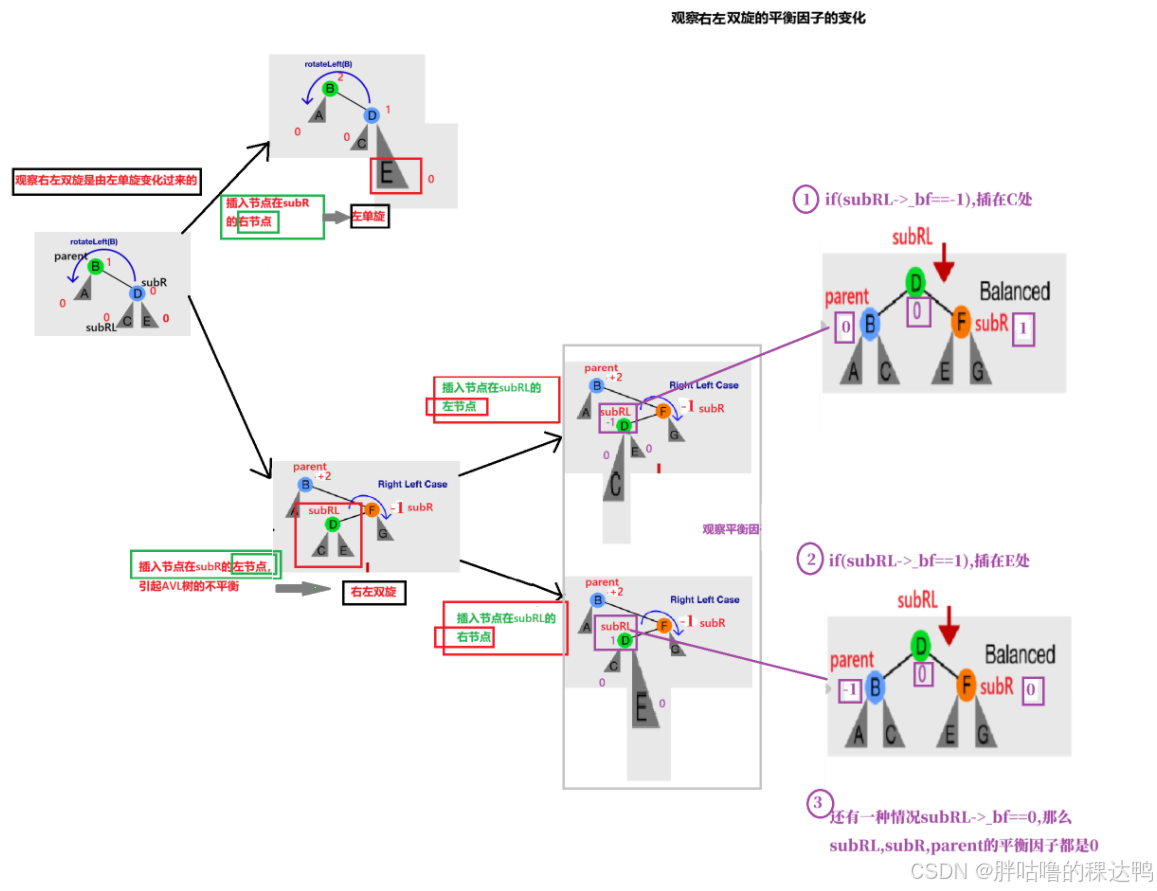

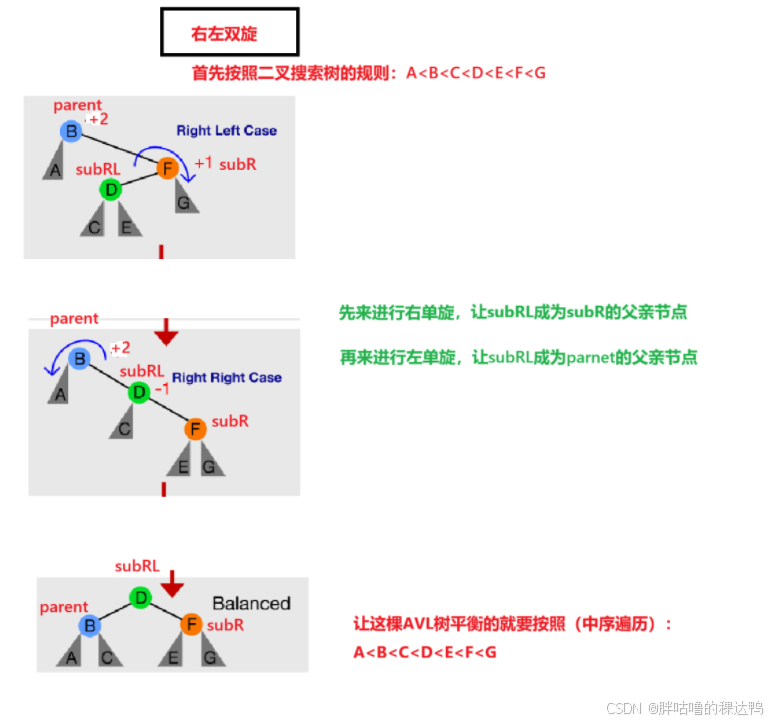

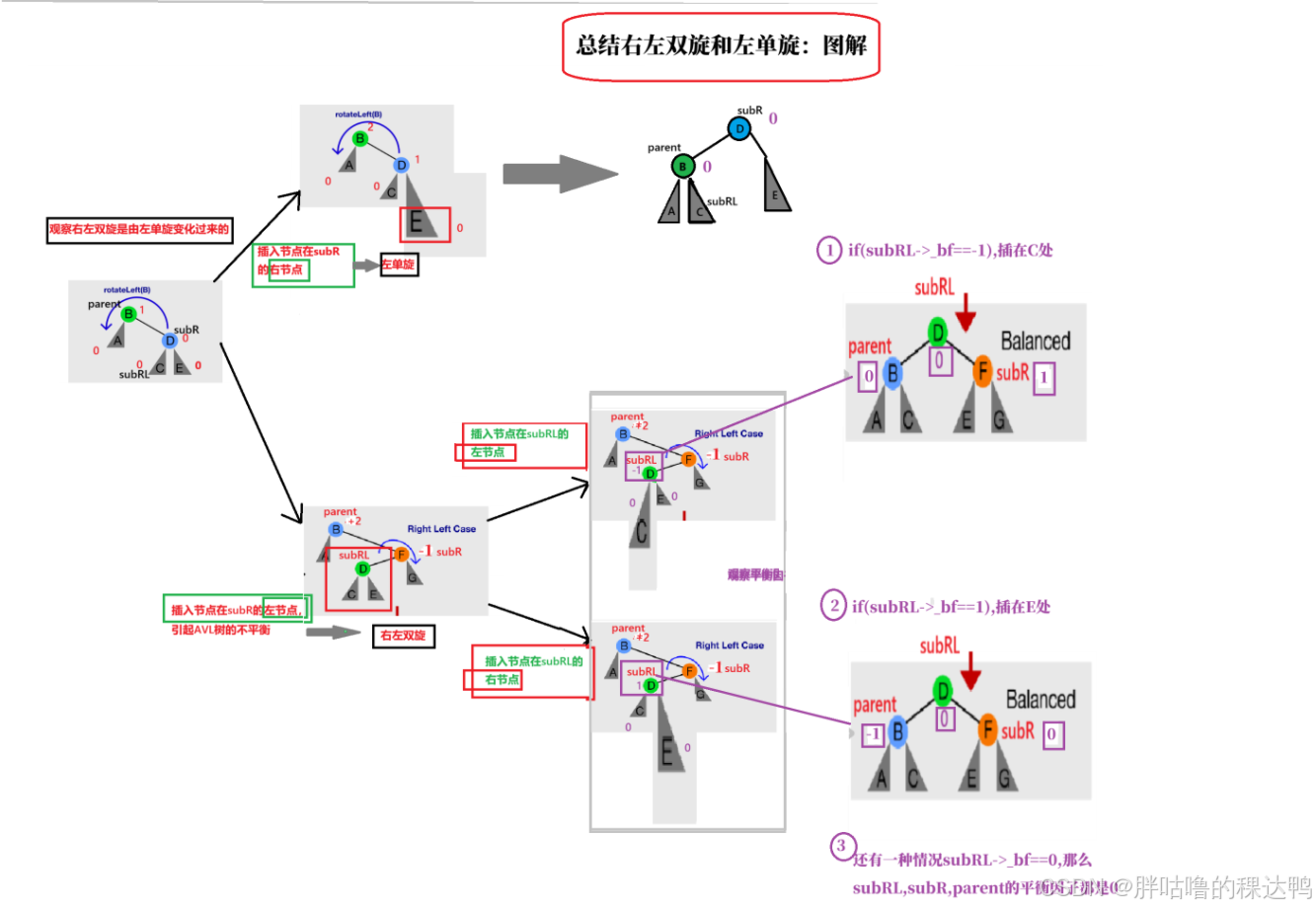

右左双旋:

演化规则:

cpp 复制代码
//右左双旋
void RotateRL(Node* parent)
{
	//定义节点
	Node* subR = parent->_right;
	Node* subRL = subR->_left;
	int bf = subRL->_bf;//记录平衡因子

	rotateRight(parent->_right);//右旋
	rotateLeft(parent);//左旋

	//看图记录平衡因子
	if (bf == -1) { subRL->_bf = 0; subR->_bf = 1; parent->_bf = 0; }
	else if (bf == 1) { subRL->_bf = 0; subR->_bf = 0; parent->_bf = -1; }
	else if (bf == 0) { subRL->_bf = 0; subR->_bf = 0; parent->_bf = 0; }
	else { assert(false); }
}

完整的插入代码:

直接来看代码:(看注释)

cpp 复制代码
bool insert(const pair<K, V>& kv)
{
	//如果根节点为空
		if (_root == nullptr) { _root = new Node(kv); return true; }
	//cur从根节点开始遍历,大于根节点插入到右边,小于根节点插入到左边
		Node* cur = _root; Node* parent = nullptr;
		while (cur)
		{
			if (cur->_kv.first > kv.first) { parent = cur; cur = cur->_left; }
			else if (cur->_kv.first < kv.first) { parent = cur; cur = cur->_right; }
			else { return false; }
		}
		cur = new Node(kv);
	//判断插入到父亲节点的左还是右
		if (parent->_kv.first > kv.first) { parent->_left = cur; }
		else { parent->_right = cur; }

	//链接父亲
		cur->_parent = parent;//链接父亲

	//更新平衡因子
		while (parent)
		{
			//平衡因子的规则:节点插入到右边,父亲节点++;节点插入到左边,父亲节点--
			if (cur == parent->_right) parent->_bf++;
			else
				parent->_bf--;
			if (parent->_bf == 0) { break; }
			else if (parent->_bf == -1 || parent->_bf == 1) { cur = parent; parent = parent->_parent; }
			else if (parent->_bf == -2 || parent->_bf == 2)
			{
				//这里树已经不平衡了,所以要进行旋转处理

				if (parent->_bf == -2 && cur->_bf == -1) { rotateRight(parent); }
				else if (parent->_bf == 2 && cur->_bf == 1) { rotateLeft(parent); }
				else if (parent->_bf == -2 && cur->_bf == 1) { RotateLR(parent); }
				else if (parent->_bf == 2 && cur->_bf == -1) { RotateRL(parent); }
				else { assert(false); }

				break;
			}
			else { assert(false); }
		}
		return true;
}

完整代码:

cpp 复制代码
#pragma once
#include<iostream>
#include<assert.h>
using namespace std;

	template<class K,class V>
	struct AVLTreeNode
	{
		pair<K, V>_kv;
		AVLTreeNode<K, V>* _left;
		AVLTreeNode<K, V>* _right;
		AVLTreeNode<K, V>* _parent;
		int _bf;


		AVLTreeNode(const pair<K, V>& kv)
			:_kv(kv)
			,_left(nullptr)
			,_right(nullptr)
			,_parent(nullptr)
			,_bf(0)
		{ }
	};

	template<class K,class V>
	class AVLTree
	{
		typedef AVLTreeNode<K, V> Node;
	public:

		//右单旋
		void rotateRight(Node* parent)
		{
			//定义节点
			Node* subL = parent->_left;
			Node* subLR = subL->_right;

			//开始旋转:先认子再认父
			parent->_left = subLR;
			if (subLR)
				subLR->_parent = parent;

			Node* grandParent = parent->_parent;//保存爷爷节点
			subL->_right = parent;
			parent->_parent = subL;

			//判断是不是AVL子树或者整个AVL树
			//是整个AVL树
			if (parent==_root) { _root = subL; subL->_parent = nullptr; }
			else
			{
				//子树,原根是爷爷节点左节点,现在是爷爷节点左节点指向新根
				if (parent == grandParent->_left) { grandParent->_left = subL; }
				else { grandParent->_right = subL; }
				subL->_parent = grandParent;
			}

			//更新平衡因子
			parent->_bf = subL->_bf = 0;
		}

		//左单旋
		void rotateLeft(Node* parent)
		{
			//定义节点
			Node* subR = parent->_right;
			Node* subRL = subR->_left;

			//旋转:先认子再认父
			parent->_right = subRL;
			if (subRL)
				subRL->_parent = parent;

			Node* grandParent = parent->_parent;//保存爷爷节点
			subR->_left = parent;
			parent->_parent = subR;

			//判断是不是AVL子树或者整个AVL树
			//是整个AVL树
			if (parent==_root) { _root = subR; subR->_parent = nullptr; }
			else
			{//子树,原根是爷爷节点左节点,现在是爷爷节点左节点指向新根
				if (parent == grandParent->_left) { grandParent->_left = subR; }
				else { grandParent->_right = subR; }
				subR->_parent = grandParent;
			}

			//更新平衡因子
			parent->_bf = subR->_bf = 0;
		}

		//左右双旋
		void RotateLR(Node* parent)
		{
			//定义节点
			Node* subL = parent->_left;
			Node* subLR = subL->_right;
			int bf=subLR->_bf;//记录平衡因子

			rotateLeft(parent->_left);//左旋
			rotateRight(parent);//右旋

			//看图记录平衡因子
			if (bf == -1) { subLR->_bf = 0; subL->_bf = 0; parent->_bf = 1; }
			else if (bf == 1) { subLR->_bf = 0; subL->_bf = -1; parent->_bf = 0; }
			else if (bf == 0) { subLR->_bf = 0; subL->_bf = 0; parent->_bf = 0; }
			else { assert(false); }

		}

		//右左双旋
		void RotateRL(Node* parent)
		{
			//定义节点
			Node* subR = parent->_right;
			Node* subRL = subR->_left;
			int bf = subRL->_bf;//记录平衡因子

			rotateRight(parent->_right);//右旋
			rotateLeft(parent);//左旋

			//看图记录平衡因子
			if (bf == -1) { subRL->_bf = 0; subR->_bf = 1; parent->_bf = 0; }
			else if (bf == 1) { subRL->_bf = 0; subR->_bf = 0; parent->_bf = -1; }
			else if (bf == 0) { subRL->_bf = 0; subR->_bf = 0; parent->_bf = 0; }
			else { assert(false); }
		}


		bool insert(const pair<K, V>& kv)
		{
			//如果根节点为空
				if (_root == nullptr) { _root = new Node(kv); return true; }
			//cur从根节点开始遍历,大于根节点插入到右边,小于根节点插入到左边
				Node* cur = _root; Node* parent = nullptr;
				while (cur)
				{
					if (cur->_kv.first > kv.first) { parent = cur; cur = cur->_left; }
					else if (cur->_kv.first < kv.first) { parent = cur; cur = cur->_right; }
					else { return false; }
				}
				cur = new Node(kv);
			//判断插入到父亲节点的左还是右
				if (parent->_kv.first > kv.first) { parent->_left = cur; }
				else { parent->_right = cur; }

			//链接父亲
				cur->_parent = parent;//链接父亲

			//更新平衡因子
				while (parent)
				{
					//平衡因子的规则:节点插入到右边,父亲节点++;节点插入到左边,父亲节点--
					if (cur == parent->_right) parent->_bf++;
					else
						parent->_bf--;
					if (parent->_bf == 0) { break; }
					else if (parent->_bf == -1 || parent->_bf == 1) { cur = parent; parent = parent->_parent; }
					else if (parent->_bf == -2 || parent->_bf == 2)
					{
						//这里树已经不平衡了,所以要进行旋转处理

						if (parent->_bf == -2 && cur->_bf == -1) { rotateRight(parent); }
						else if (parent->_bf == 2 && cur->_bf == 1) { rotateLeft(parent); }
						else if (parent->_bf == -2 && cur->_bf == 1) { RotateLR(parent); }
						else if (parent->_bf == 2 && cur->_bf == -1) { RotateRL(parent); }
						else { assert(false); }

						break;
					}
					else { assert(false); }
				}
				return true;
		}
		void Inorder()
		{
			_Inorder(_root);
			cout << endl;
		}

	private:

		void _Inorder(Node* root)
		{
			if (root == nullptr) { return ; }
			_Inorder(root->_left);
			cout << root->_kv.first <<":"<< root->_kv.second << endl;
			_Inorder(root->_right);
		}
	private:
		Node* _root = nullptr;
	};

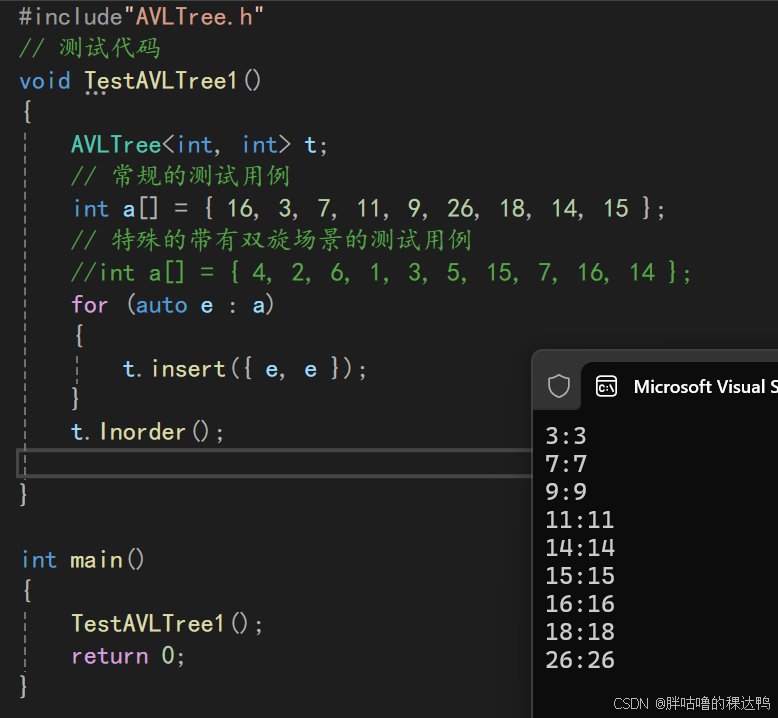

测试:

cpp 复制代码
#include"AVLTree.h"
// 测试代码
void TestAVLTree1()
{
	AVLTree<int, int> t;
	// 常规的测试用例
	int a[] = { 16, 3, 7, 11, 9, 26, 18, 14, 15 };
	// 特殊的带有双旋场景的测试用例
	//int a[] = { 4, 2, 6, 1, 3, 5, 15, 7, 16, 14 };
	for (auto e : a)
	{
		t.insert({ e, e });
	}
	t.Inorder();

}

int main()
{
	TestAVLTree1();
	return 0;
}


相关推荐
CSCN新手听安3 小时前
【linux】多线程(六)生产者消费者模型,queue模拟阻塞队列的生产消费模型
linux·运维·服务器·c++
-SGlow-3 小时前
Linux相关概念和易错知识点(48)(epoll的底层原理、epoll的工作模式、反应堆模式)
linux·服务器·c语言·网络·c++
007php0073 小时前
百度面试题解析:synchronized、volatile、JMM内存模型、JVM运行时区域及堆和方法区(三)
java·开发语言·jvm·缓存·面试·golang·php
熊猫钓鱼>_>3 小时前
Rust语言特性深度解析:所有权、生命周期与模式匹配之我见
算法·rust·软件开发·函数·模式匹配·异步编程·质量工具
csdn_aspnet4 小时前
C++ 圆台体积和表面积计算程序(Program for Volume and Surface area of Frustum of Cone)
c++
芒果量化4 小时前
Optuna - 自动调参利器&python实例
开发语言·python·算法·机器学习
麦麦大数据4 小时前
D025 摩托车推荐价格预测可视化系统|推荐算法|机器学习|预测算法|用户画像与数据分析
mysql·算法·机器学习·django·vue·推荐算法·价格预测
阿林学习计算机4 小时前
红黑树的实现
数据结构
foundbug9994 小时前
基于CSMA-CA协议的V2X通信MATLAB仿真
开发语言·网络·matlab
