1. 问题现象
客户反馈，使用 STM32H523RET6 应用中配置了两个 IO 口，PC9 为输出模式，内部下拉；
PB14 为输入模式，内部上拉。在程序中将 PC9 引脚输出高电平，结果观察到 PB14 的电平被拉低。

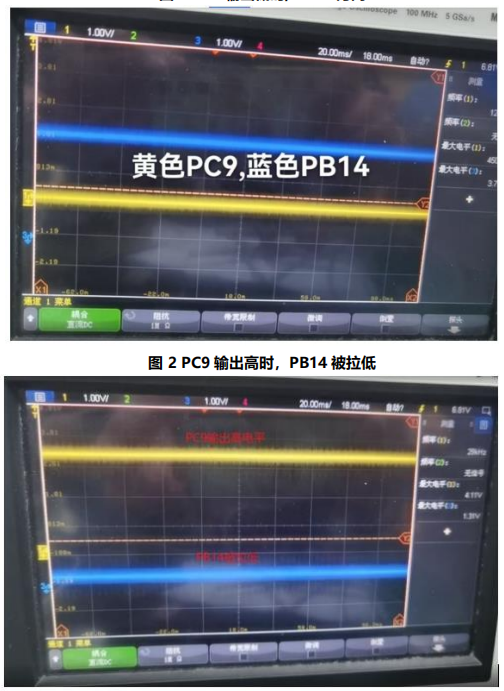

图 1 PC9 输出低时, PB14 为高
2. 问题重现
使用 NUCLEO-H533RE 板，新建一个 cubemx 工程(cubemx 版本 : v6.13.0)，按客户问题所述配置 PC9 和 PB14, 然后在代码中驱动 PC9 输出高，结果很容易就重现了问题。
3. 问题分析
一般来说，在 ST 官方 DEMO 板上很容易重现，就意味着问题能很快解决或者很可能是芯片就是如此设计的。于是查找相关文档，注意到 PC9 可复用为 UCPD1_DBCC2 引脚，而 PB14则可复用为 UCPD1_CC2 引脚。

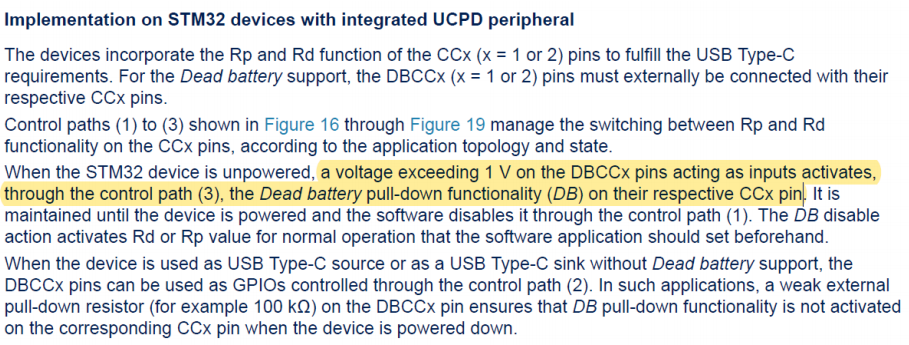

STM32H5 默认时 UCPD 外设的 DB(Dead Battery)功能是激活的，而这个 DB 特性刚好会影响正常的 GPIO 功能，这个在 AN2552 Rev7 文档中的第11.3.1 节有相关描述 :

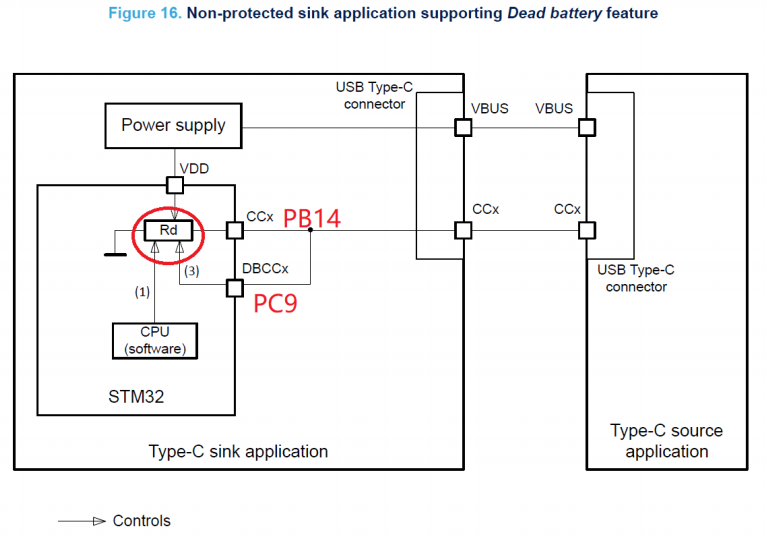

在 DBCCx 引脚(PC9)上检测到电压超过 1V 时，则芯片内的 Rd 电阻激活，进而将 CCx 引脚(PB14)拉低。
也许有人会问，我啥也没做啊，我也没用到 UCPD 外设，我的电路图也根本不是图上这么设计的，芯片怎么会这样？
这就得回到 USB Type-C 接口的 PD 功能来说了。USB Type-C 口大体上来说数据可分为三个通路： USB3.x 数据通路，USB2.0 数据通路，以及走 CC 线的 PD 协议，当然还有 VBUS 上的电力供应。
CC 线上的 PD 协议正是用于 SOURCE 端和 SINK 端之间进行电力协商的，经典的应用场合就是 SOURCE 端比如手机充电适配器向带电池的 SINK 端(比如手机)充电，用多大功率，多少电压，最大电流多少，这个就得协商，协商的过程是通过 300K 的 CC 线来进行的。

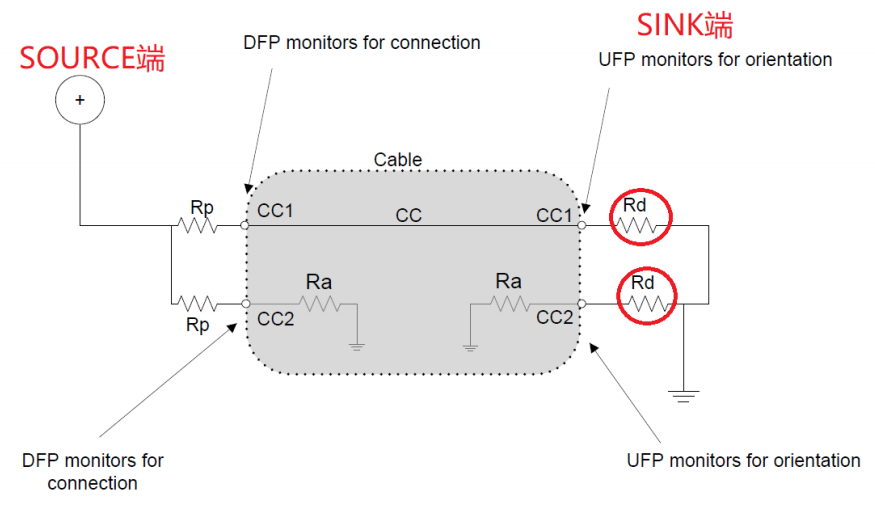

图 3 USB Type-C 口的 CC 线连接
STM32H5 是带 UCPD 外设，全称 USB Type-C®/USB Power Delivery interface. 是专门用于 CC 线上的 PD 协议通信的外设。
如上图所示，SOURCE 端通过检测 SINK 端的 Rd 电阻来判断是否有 SINK 设备连接，只有检测到这个连接，在 USB Type-C 口上的 VBUS 才会供电过去，否则不会有电供应。这就涉及到一个问题，若 SINK 端是电池设备，且电池耗尽(Dead Battery)时，SOURCE 端还能正常供电吗？
这里存在一个关键逻辑点：当 SINK 端电池耗尽时，SOURCE 端是否仍能检测到 Rd 电阻？进一步说，假设 SINK 端的 PD 芯片为 STM32，在其未上电前，CC 引脚（PB14）必须对外呈现 Rd 下拉电阻特性------这是 UCPD 协议中 DB（Dead Battery）功能的核心要求。
若 CC 引脚未表现出 Rd 电阻，SOURCE 端会认为 SINK 端不具备受电条件，从而不会通过VBUS 供电。而没有 VBUS 供电，STM32 就无法上电运行，形成"无电-无法上电-无法反馈"的死循环。因此，STM32H5 芯片默认激活 DB 功能，正是为了确保在未上电状态下，CC 引脚通过内部下拉电阻满足 SOURCE 端的检测要求，从而触发 VBUS 供电流程。
知道了原因，那么解决方法就很简单，即在代码中将 DB 功能关闭，才能释放 DBCCx 引脚作为普通 GPIO 引脚的功能，如 :
void HAL_MspInit(void)
{
/* USER CODE BEGIN MspInit 0 */
/* USER CODE END MspInit 0 */
/* System interrupt init*/
/* USER CODE BEGIN MspInit 1 */
HAL_PWREx_DisableUCPDDeadBattery(); //Disable the DB feature of UCPD
/* USER CODE END MspInit 1 */
}同时，因为 UCPD_DBCCx 引脚(PC9)只要一检测电平>1V，则会将内置的 Rd 电阻激活。
如果 DBCC 引脚仅只用于 GPIO 功能，为了避免意外激活 Rd，建议在 DBCC 引脚外加上 100K的下拉电阻。

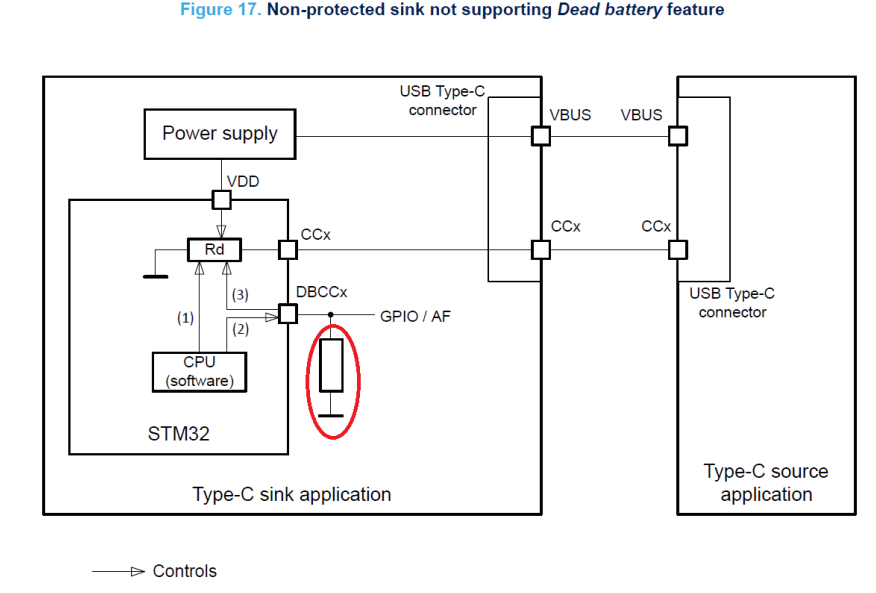

图 4 当 DBCC 引脚(PC9)用于 GPIO 功能时的建议电路
这就是整个解决方案了。
4. 后记

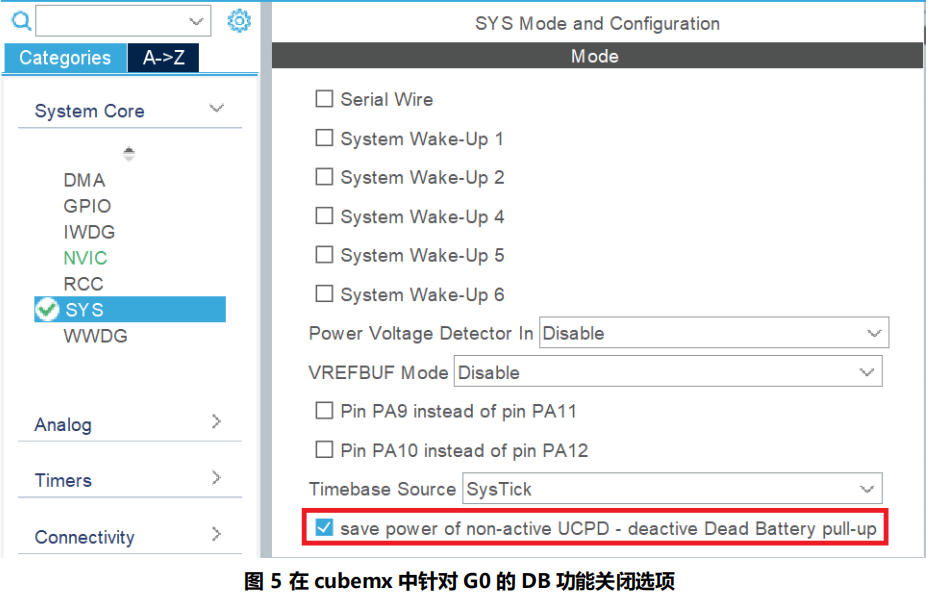

在 STM32G0 中，同样的问题，在 STM32CubeMx 中是可以配置是否在代码中关闭 DB 特性的。见下图示意：
Cubemx 中针对 H5 这一选项当前版本还未添加，后续版本应该会更新此功能。

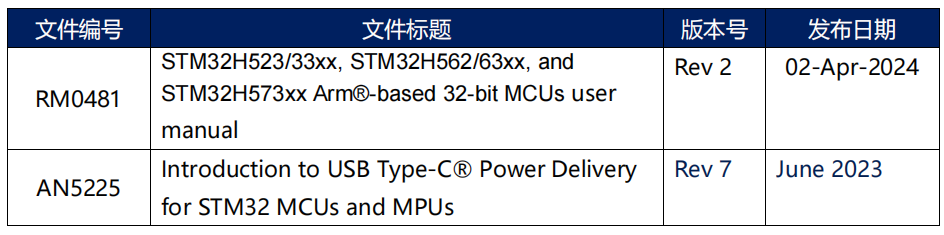

参考文献
本文档参考ST官方的《LAT1542 STM32H5的PB14引脚被意外拉低的问题解析-v1.0》文档。
参考下载地址：https://download.csdn.net/download/u014319604/92182033
